Linux 图形系统

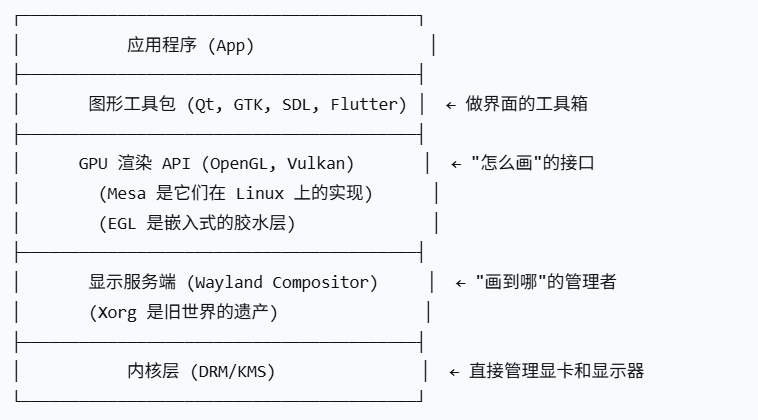

一、Linux 图形系统 分层架构：

二、底层基石：内核与帧缓冲

LinuxFB (Linux Framebuffer) ： 历史遗物

这是最古老的图形显示方式。内核提供一个 /dev/fb0 设备，程序可以直接 mmap 一块内存往里写像素。

• 状态：已淘汰

• 缺点：完全没有 GPU 加速，不支持多进程窗口，甚至不能算是一个"图形系统"，只是一个显存映射

• 现况：仅在嵌入式启动画面、恢复模式、或极简无 GPU 的系统中残留

可以直接往 framebuffer 写数据

cat /dev/urandom > /dev/fb0 # 屏幕出现随机雪花点

DRM/KMS ： 现代基石

直接渲染管理器/内核模式设置：取代了 LinuxFB，是现代图形栈的真正地基。

• 核心思想：内核统一管理显示资源（分辨率、刷新率、多屏），用户空间通过 libdrm 库与之通信

• 意义：它是 Wayland 存在的前提，也让 Xorg 可以通过 modesetting 驱动运行

• Vulkan 可以直接渲染到 DRM：完全绕过 X11 和 Wayland，这在嵌入式设备上特别有用------不需要运行任何显示服务器，就能用 GPU 渲染画面

LinuxFB 只是一个被动的"显存映射"。它不知道什么是 GPU 加速，什么是垂直同步，什么是多进程隔离。所有这些问题都需要用户自己去解决，效率低下，安全无从谈起。DRM/KMS 通过内核接管了所有核心难题。

维度	LinuxFB (Linux 帧缓冲)	DRM/KMS (直接渲染管理器/内核模式设置)
核心模型	被动的内存映射。内核只提供一块代表显存的区域，应用程序自己往里写像素。	主动的资源管理器。内核统一管理 GPU 渲染命令、显存分配和显示模式设定。
硬件加速	无。纯粹依靠 CPU 将像素"画"到内存里。这称为软件渲染。	核心功能。通过管理命令缓冲区，让应用安全地利用 GPU 进行硬件加速渲染。
多进程支持	几乎不可能。多个程序直接写同一块显存会直接花屏、冲突，没有任何协调与保护。	原生支持。每个应用分配自己的显存缓冲区(GEM)，由合成器统一合成，天然隔离且安全。
显示管理	极度简陋。设置分辨率通常需要传内核启动参数，运行时改变显示模式很困难且不可靠。	全面的内核模式设置(KMS)。分辨率、刷新率、多屏布局等都由用户空间通过标准 API 动态控制。
效率与特性	极低。无页翻转，无垂直同步，画面撕裂是常态。由于是内存拷贝，效率非常低下。	高效且现代。支持页翻转实现无撕裂画面、DMA-BUF 可在硬件模块间零拷贝共享数据。
安全性	无 。任何有权限访问 /dev/fb0 的程序都可以读写全部显存，能轻易窃取屏幕内容或扰乱显示。	内核级隔离。内核验证所有 GPU 命令和内存访问，确保一个程序无法破坏其他程序或系统的显示。
在现代栈中位置	一个独立、过时的设备节点。Wayland 无法直接在其上运行。	现代图形栈的基石 。是 Wayland 和 Xorg 的 modesetting 驱动运行的必备基础。

三、GPU 渲染 API：OpenGL、Vulkan、Mesa、EGL

这一层负责"怎么画"。它们不是窗口系统，不管理屏幕上的窗口位置。

OpenGL ： 经典跨平台 GPU API

• 诞生于 1992 年，至今仍是图形编程入门最友好的 API

• 跨平台：Windows、Linux、macOS、Android、iOS 全支持

• 嵌入式版本：OpenGL ES（ES = Embedded Systems），手机和 ARM 板子上跑的就是这个

• 地位：虽然 Vulkan 是未来，但 OpenGL 仍有海量存量项目，学会它不会过时

Vulkan： 次世代 GPU API

• 2016 年发布，被视为 OpenGL 的继任者

• 核心特点：更接近硬件，更低的开销，更好的多线程性能

• 代价：极其冗长。画一个三角形需要几百行代码，而 OpenGL 只需几十行

• 适合谁：游戏引擎开发者、追求极致性能的应用

Mesa： Linux 上 OpenGL/Vulkan 的开源实现

这是一个非常重要的概念。OpenGL 和 Vulkan 只是规范文档（纸面上的标准），真正在 Linux 上跑起来的代码是 Mesa 项目提供的。当调用 glDrawArrays() 时，实际执行的是 Mesa 编译出的 libGL.so 里的代码。如果用的是 ARM 板子上的 OpenGL ES，跑的也是 Mesa 的 libGLESv2.so。

EGL： 嵌入式 GPU 渲染的胶水层

EGL 是 OpenGL ES 和底层窗口系统之间的接口。它负责创建渲染表面、绑定到 DRM 或 Wayland 窗口。嵌入式设备上用 OpenGL ES 一定会接触到 EGL。Qt 的 eglfs 后端就是基于 EGL 直接渲染到 DRM。

对比	OpenGL	OpenGL ES	Vulkan
年代	1992	2003	2016
复杂度	低	低	极高
性能	好	好	极好
嵌入式	❌	✅	⚠️ 看硬件
Linux 实现	Mesa	Mesa	Mesa

四、X 窗口系统的兴衰

X11 / Xorg ： 核心协议与主流实现

X11 是诞生于 1984 年的网络透明窗口协议。Xorg 是它最流行的开源实现------简单说，X11 是协议，Xorg 是实现了这个协议的软件。

• 辉煌："一切皆是客户端"的设计让它非常灵活，能在网络上跨机器显示窗口

• 核心问题：架构臃肿且不安全。任何客户端都能截获其他窗口的键盘输入，没有有效的隔离机制

• 现状：统治了 Linux 桌面 30 年，如今已进入维护模式

结论：X11 协议已死，Xorg 服务器正在等待退役，Wayland 是它的继任者，Xwayland 是连接旧世界和新世界的桥梁。

五、现代窗口系统：Wayland 的崛起

Wayland 是当前 Linux 图形栈的绝对主流，Wayland 不是 X11 的升级，而是一次彻底推翻重来的革命。它简化了图形栈，把"显示服务器"和"合成器"合并为一个角色。

Wayland 协议： 轻量核心

它只定义通信规范。核心思想非常简单**：**客户端自己渲染窗口内容，把缓冲区句柄发给合成器，合成器负责把它们贴到屏幕上。

Wayland 对比 X11：

Wayland 架构极简、无撕裂、安全性高、延迟低。每个应用相互隔离，无法截获其他窗口的键盘输入。

在终端运行指令： echo $XDG_SESSION_TYPE

输出 wayland → 你在用 Wayland
输出 x11 → 你在用 X11

Wayland 生态中的关键角色：Weston，Sway，GNOME / KDE，Xwayland

Weston： 官方参考合成器。Wayland 开发者写的标准合成器，主要用来演示协议特性。普通用户很少直接用它做日常桌面------它更像一个"教学用具"和"测试平台"。

Sway： 平铺窗口的 Wayland 继承者。如果你知道 i3 窗口管理器（一个经典的 X11 平铺 WM），Sway 就是它的 Wayland 版本。快捷键一样，配置文件格式兼容。但它面向的是极客用户，普通用户更多使用 GNOME。

GNOME 和 KDE ： 这才是绝大多数 Linux 用户实际使用的桌面环境。GNOME 和 KDE 都已全面支持 Wayland，并在新版本中默认使用 Wayland 会话。GNOME 是你登录 Linux 后看到的整个桌面界面。

GNOME 和 KDE 是 Linux 世界最大的两个桌面环境：

	GNOME	KDE
风格	简洁，类似 macOS	丰富，类似 Windows
默认发行版	Ubuntu、Fedora、Debian	Kubuntu、Manjaro KDE
图形框架	GTK	Qt
资源占用	较高	中等

Xwayland ： X11 兼容层。它让旧的 X11 应用能在 Wayland 下运行。这是你还能在 Wayland 桌面下跑 X11 程序的唯一原因。没有 Xwayland，所有 X11 应用都会直接崩溃。

Wayland 的配套基础设施：

libinput ： 现代 Linux 输入处理库。在 Wayland 下，所有键盘、鼠标、触摸屏、触控板的输入事件都由 libinput 统一处理，取代了 X11 时代分散的输入驱动。

PipeWire ： 音频/视频流处理框架。在 Wayland 下，屏幕录制、屏幕共享等功能通过 PipeWire 实现。它是 Wayland 生态的重要组成部分。

状态：Wayland 已是绝对的主流。2024 年后，几乎所有桌面环境都已默认 Wayland 会话。

六、中间服务层：工具包和渲染框架

这才是应用开发者真正打交道的地方。一个好的工具包能屏蔽底层是 X11 还是 Wayland，让你一次编写，到处运行。

LVGL： 无 GPU 嵌入式设备的 GUI 首选

LVGL（Light and Versatile Graphics Library） 是专门为嵌入式设备设计的轻量 GUI 框架。纯 C 语言编写，可以直接写 /dev/fb0，不需要 X11、Wayland 或任何 GPU。

• 自带按钮、列表、滑块、图表等全套控件

• 支持触摸屏和键盘输入

• 在无 GPU 的 ARM Linux 板子上，是市场份额最大的 GUI 方案

• 内存占用极小，可以在 MCU 上跑

Qt ： 从 GUI 到万物

KDE 桌面环境的基石，也是大量嵌入式设备的首选。Qt 是 Wayland 生态的深度参与者和推动者。

• C++ 编写，有可视化拖拽设计器（Qt Creator）

• 通过"平台抽象插件"，可以透明地跑在 X11、Wayland，或直接跑在 DRM 上（eglfs 后端）

• 有 GPU 的嵌入式设备（如 RK3568）上，Qt + Wayland 是主流方案

• 缺点：库体积大（几十 MB），不适合极小资源设备

Flutter ： Google 的跨平台 UI 框架

Flutter 是 Google 推出的跨平台 UI 框架，用 Dart 语言编写。它最大的特点是自带渲染引擎（Skia），不依赖系统的原生控件------这意味着它在 iOS、Android、Web、Linux 上画出来的界面完全一样。 Flutter Linux 桌面还很边缘，用的人不多。

• 在 Linux 上，Flutter 可以跑在 Wayland 上

• 有 flutter-pi 项目，可以在树莓派等 ARM 板子上直接渲染到 DRM，但需要 GPU 加速。

• 缺点是需要 GPU 加速，不适合 i.MX6ULL 这类无 GPU 芯片

• 主要面向手机 App 开发，嵌入式 Linux 上的使用还比较小众

GTK： GNOME 桌面的图形工具箱

GTK（GIMP Toolkit） 是 GNOME 桌面环境的图形界面框架。如果说 Qt 是 KDE 的"骨架"，GTK 就是 GNOME 的"骨架"。

• 用 C 语言编写（有 C++ 绑定），和 Qt 是竞品关系

• 同样支持多后端：可以跑在 X11 或 Wayland 上

• 如果你用的桌面是 GNOME，你看到的所有窗口和按钮都是 GTK 画的

• 在嵌入式领域使用较少，主要绑定在 GNOME 生态

	LVGL	Qt	Flutter	GTK
嵌入式使用率	最高（无 GPU）	高（有 GPU）	低（需 GPU，早期阶段）	极低
为什么	专为嵌入式设计，无依赖	独立，有 eglfs 后端	跨平台，自带 Skia 引擎	绑定 GNOME 生态
依赖	无依赖	独立打包	Flutter 运行时	大量 GNOME 库
交叉编译	极简	方便	较复杂	麻烦
典型场景	MCU、无 GPU Linux	车载、工控、医疗设备	手机 App、嵌入式触屏	GNOME 桌面应用

SDL：游戏开发专用

SDL（Simple DirectMedia Layer） 是一个极其实用的跨平台抽象层。它让你创建窗口、处理输入、播放音频，而不用碰一行 X11 或 Wayland 代码。它的主战场是游戏开发，几乎不用于 GUI 程序。Valve 的 Steam Deck 和无数 Linux 游戏都基于 SDL。

未来趋势：淘汰与新生

技术	命运	解释
X11 / Xorg	渐亡	协议设计已死，仅靠 Xwayland 兼容层续命
LinuxFB	已淘汰	已被 DRM/KMS 彻底取代
Wayland	绝对主流	已成为 Linux 桌面标配
Weston	参考组件	开发者的测试台，非日常桌面终端
Sway	繁荣发展	平铺窗口爱好者的选择
GNOME / KDE	绝对主流	绝大多数用户的实际桌面环境
SDL	游戏专用	持续进化，不做 GUI
Qt / GTK	桌面主力	做应用的首选框架
LVGL	嵌入式首选	无 GPU 设备的 GUI 解决方案
Flutter	增长中	跨平台新秀，嵌入式仍需时间
OpenGL / ES	维护模式	海量存量项目，仍值得学
Vulkan	主流	3A 游戏和新项目的首选
Mesa	不可或缺	Linux 图形栈的基石

核心趋势洞察

1. 一切皆"合成器"：Wayland 取消了独立显示服务器的概念。未来你选择的桌面环境本身，就是合成器，一个集成了窗口管理、合成、输入处理的进程

2. 客户端自绘是王道：像 X11 时代那样依赖服务器端绘图原语的日子 一 去不返。应用必须自己掌握渲染能力，不再依赖服务器端绘图

3. 兼容层是桥梁：Xwayland 这种兼容层会长期存在，让旧 X11 应用能在 Wayland 下运行

4. 安全是第一要务：应用间相互隔离，无法再随意嗅探键盘、截取屏幕

嵌入式开发者：

• 无 GPU 芯片 → LVGL（做界面）

• 有 GPU 芯片 → Qt + Wayland + OpenGL ES
