一个朋友看了文章 2026春节快乐------国产BMC芯片厂商 ，和我聊了聊国产BMC，提到有的BMC芯片好像没有LTPI接口。正好利用这个周末学习一下。记录如下，如有不对之处，请专家指正，谢谢。
一、 来龙去脉：为什么我们需要 LTPI？
要理解 LTPI，我们得先知道 DC-SCM 是什么，这个之前介绍过 服务器BMC芯片之DC-SCM 而LTPI就是基于DC-SCM协议的。都知道为了和主板解耦，出来了DC-SCM协议，独立成一个SCM子卡。但是随着服务器系统越来越复杂，主机处理器模块（HPM）和SCM卡之间要互联的信号接口越来越多，硬件资源有限无法增加了。那怎么办呢？专家们就想出来一个办法，把低速接口信号打包在一起用高速接口来节省硬件资源。这就是 LTPI 诞生的核心原因：用极少的物理连线，替代原本庞大的低速信号线束。
二、 协议浅析：LTPI 到底是个啥？
LTPI（LVDS Tunneling Protocol & Interface） ，中文全称叫"低压差分信号隧道协议和接口"。名字虽然又长又拗口，但它的工作原理其实很像我们日常生活中的**"高速公路隧道"**。
我们可以把它拆解为两个核心部分来理解：
-
LVDS（低压差分信号）
这是一种非常抗干扰的物理传输技术，就像在 HPM 和 SCM 之间搭建了一条专属的封闭式管道。因为抗干扰能力极强，所以虽然服务器内部电磁环境比较恶劣，数据也不易丢失。
-
Tunneling（隧道技术/时分复用）

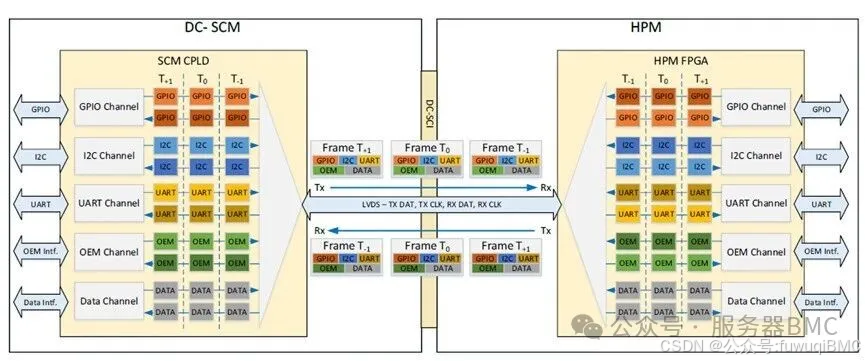

在 DC-SCM 1.0 时代，大家用的方法是 SGPIO，就像是单车道，一次只能过一种车，效率低且容易堵车。而 LTPI 采用的是**时分复用（TDM）**技术。它把不同类型的低速信号（比如 GPIO、I2C、UART 等）切碎，打上时间戳，塞进一个个固定的数据包（帧）里。这就相当于把货车、轿车、摩托车全部拆解成标准大小的集装箱，按照时间表依次送入隧道。到了隧道的另一端，再根据时间表把集装箱拼装回原来的车辆。
因此原本需要几十根物理连线才能传输的多种低速信号，现在只需要 4 对差分线（总共 8 个引脚） 就OK了。差分线以25Mhz为基础进行倍增能达到较高速率，而上层应用对此变化是"无感"的。

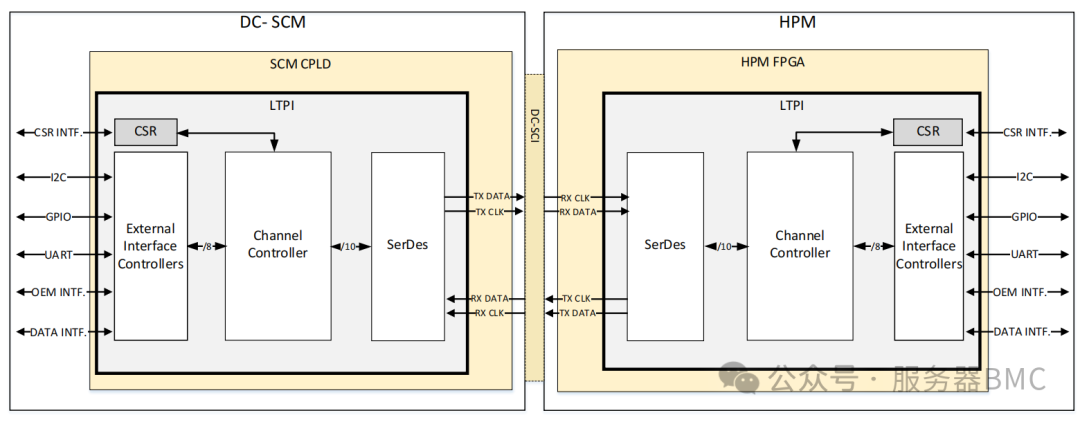

在最新的DC-SCM 2.2规范中，LTPI已经升级到1.2版本，性能和稳定性进一步提升，实现了通道的概念，其中每个通道都映射到 DC-SCM 和 HPM 上的特定类型的物理接口。 LTPI 接口定义了以下传输通道：
-
GPIO（通用输入输出）：
GPIO通道用于通过LTPI接口传输低速HPM和SCM GPIO。分LL GPIO和NL GPIO。GPIO是一个通用术语，它可以是软件（HPM上的CPU 或SCM上的BMC）控制的输入/输出，也可以是行为类似于物理直接连接的纯硬件数字信号。
-
低延迟 GPIO (LL GPIO)：这类 GPIO 拥有最高的优先级和最低的传输延迟。专门用于对时间要求极高的控制信号。
-
普通延迟 G PIO (NL GPIO)：这类 GPIO 共享带宽，延迟相对略高，但胜在数量多。
-
-
UART（串口）：UART通道用于通过LTPI在SCM和HPM之间传输物理UART接口。UART通道支持使用流量控制信号对多个全双工UART接口进行隧道传输。
-
I2C / SMBus：用于通过LTPI接口对I2C/SMBus总线进行隧道传输。
-
OEM 通道（厂商自定义）：OEM通道允许通过LTPI进行OEM特定接口隧道传输。供服务器厂商传输自定义的私有信号或协议。OEM通道仅被定义为使用DC-SCM LTPI实现OEM扩展和专有接口的占位符。
-
数据通道（Data Channel）：通常提供可选的存储器映射数据通道，主要用于 HPM（主机处理器模块）和 SCM（安全控制模块）之间的复杂数据交互。
作为DC-SCM标准内容，BMC都会增加此接口。同时因为主板上大多都是FPGA/CPLD对接BMC的LTPI接口，所以FPGA/CPLD的厂商也推出了自己LTPI的IP，如Intel/Altera，AMD/Xilinx，安路、高云等公司。下面提供Intel的开源代码，供各位参考：
https://github.com/opencomputeproject/HWMgmt-Module-DCSCM-LTPI
协议详情可自己下载spec：
https://www.opencompute.org/documents/ocp-dc-scm-2-2-ltpi-ver1-0-pdf
https://www.amd.com/zh-cn/products/adaptive-socs-and-fpgas/intellectual-property/ef-di-ltpi.html
