在工业过程控制与水质监测等应用场景中，分析仪器（如pH计、浊度仪、气体分析仪等）是保障工艺质量与生产安全的核心感知节点。此类系统通常采用西门子CPU作为主PLC，配合ET200 IO模块实现集中控制与数据监控。然而，现场部署的分析仪器多采用MODBUS RTU协议，与西门子PLC主导的PROFIBUS DP总线存在协议异构问题，导致数据无法直接互通。

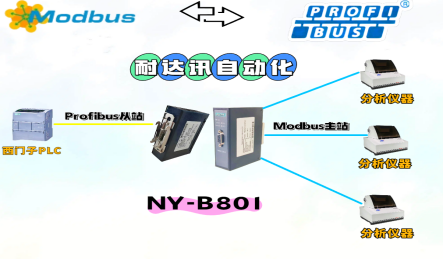

为解决这一系统集成难题，采用耐达讯自动化NY-B801型MODBUS转PROFIBUS网关进行协议转换，是实现分析仪器无缝接入PROFIBUS网络的有效技术手段。以下详述该网关在分析仪器接入场景中的规范化配置流程。
一、 PLC侧硬件组态与GSD文件导入
首先需在西门子TIA博图或STEP7工程软件中完成网关的硬件识别。将耐达讯NY-B801网关提供的GSD文件导入软件的"管理通用站描述文件"模块。安装完成后，在PROFIBUS DP设备目录中检索到该网关设备，将其拖拽至网络拓扑图中并与PLC的DP接口建立连接。
关键步骤在于DP从站地址的分配。在软件属性中设定的DP地址（如地址4），必须与NY-B801网关硬件面板上的拨码开关设置保持严格一致。地址匹配是PROFIBUS总线正常寻址与通讯的前提条件。
二、 数据交互区长度规划
根据分析仪器的MODBUS通讯手册，需明确待读取的测量值、设备状态及故障代码等参数所占用的寄存器数量。在本案例中，系统需读取的数据量总计为20个字节（对应10个MODBUS寄存器）。因此，在PLC组态中需为网关配置20字节的输入（Input）数据长度，组态完成后将工程文件编译并下载至PLC。
三、 分析仪器底层参数配置
在网关配置前，需先完成分析仪器的MODBUS通讯参数设定。通过仪器本地操作面板或上位机软件，将通讯协议设置为标准MODBUS RTU模式；波特率设为9600bps，数据格式设为8位数据、1位停止位、无校验，站号设为2。同时，确认仪器的数据输出功能已启用，且寄存器地址定义清晰可查。
四、 网关数据映射与协议转换配置
使用耐达讯NY-B801专用配置软件新建DP2MM项目。在软件界面中，将RS485侧的串口参数（波特率9600、8N1）与分析仪器设定保持严格一致。
核心配置环节为数据映射。需将分析仪器MODBUS协议4xxxx区域的寄存器地址，逐一映射至网关PROFIBUS侧的输入字节区。例如，将pH值寄存器映射至PROFIBUS输入区第1-2字节，将浊度值映射至第3-4字节，将设备状态字映射至第5-6字节。映射关系需与PLC组态中的数据长度严格对应。配置完成后，将参数写入网关并重启设备。
五、 系统联调与验证
上电后，观察NY-B801网关面板指示灯状态。当PROFIBUS侧与MODBUS侧通讯状态指示灯均呈稳定运行状态时，表明协议转换链路已建立。在PLC编程软件中进行在线监控，验证PLC过程映像区数据是否与分析仪器实际测量值同步，确认数据刷新周期满足工艺要求。
总结
在过程控制系统的多协议集成场景中，耐达讯自动化NY-B801网关通过标准化的GSD组态、精确的数据映射以及规范的仪器参数配置，实现了西门子PROFIBUS DP总线与分析仪器MODBUS RTU协议的可靠互通。该方案在不改变原有主控系统与现场分析仪器硬件架构的前提下，有效解决了异构网络的数据交互问题，为工业现场存量设备升级与系统集成提供了稳定、高效的技术路径。
