Verilog语言学习（一）

一·

1，集成电路发展

（1）片上系统（System on Chip，Soc）：一种将完整的电子系统（包含处理器、内存、各种接口等）集成在单个芯片上的集成电路技术。包含中央处理器（CPU），图形处理器（GPU），内存与存储（RAM,ROM,FLASH），通信与接口（无线模块，USB，HDMI等物理接口），专用协处理器。

专用集成电路（Application-Specific Integrated Circuit）：为某一特定用途或特定算法而专门定制设计的芯片。

（2）系统设计工作：逻辑设计（前端）->电路实现（后端）->验证

（3）根据多年的发展形成Verilog HDL和VHDL两种典型的语言。随后又发展出来System C和System Verilog语言

2，Verilog HDL和VHDL

（1）发展历史

HDL（硬件描述语言）：

Verilog发展重要节点：1995年Verilog HDL的IEEE标准，2001年的Verilog HDL 1364-2001标准，2005年的Verilog HDL 1364-2005标准。

VHDL发展重要节点：IEEE标准的1076-1993版本。

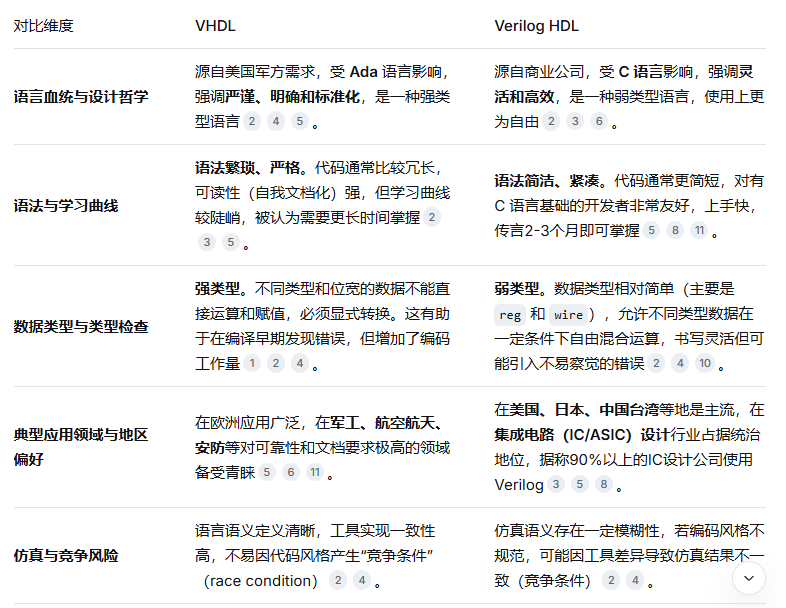

（2）两者比较：

3，FPGA与CPLD

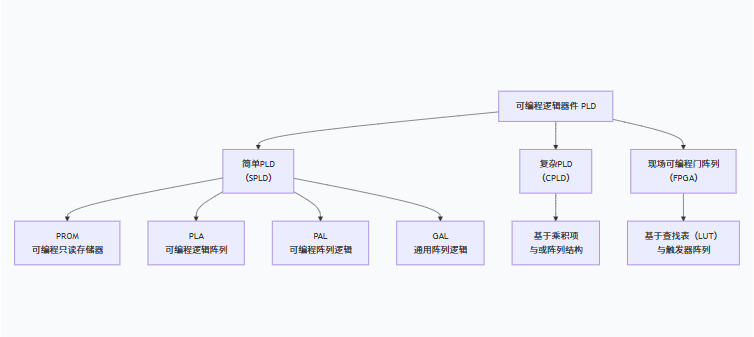

1，可编程逻辑器件（PLD，即Programmable Logic Device）：由工程师通过软件工具编程来定义其内部逻辑功能的集成电路。

早期可编程逻辑器件：可编程只读存储器（PROM），紫外线可擦除只读存储器（EPROM)，电可擦只读存储器（EEPROM）

PAL/GAL：

（1）PAL（Programmable Array Logic）：由一个可编程的"与"阵列 和一个固定的"或"阵列组成。内部的连接点是熔丝或反熔丝。工程师通过编程器施加高压电流，将不需要的熔丝"烧断"，从而定义逻辑功能，但是一旦烧断就无法恢复。如果你写错了逻辑，或者想修改设计，这颗芯片就只能报废。

（2）GAL（Generic Array Logic）：与PAL类似，也是"可编程与阵列 + 固定或阵列"。但GAL最大的创新在于其输出端------**电可擦写（E²CMOS）。**如果逻辑写错了，只需要用编程器执行一次擦除操作，芯片就能恢复如新，重新编程。

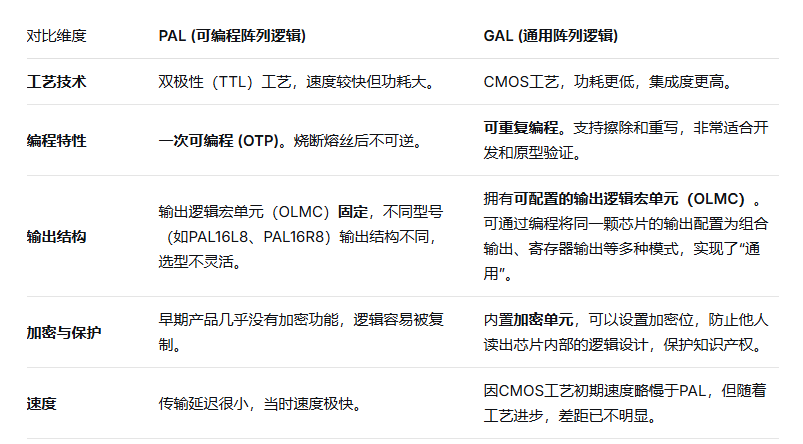

（3）比较：

CPLD（复杂可编程逻辑器件，Complex Programmable Logic Device）：

由GAL和PAL这类简单的PLD发展而来

（1）内部结构：

1. 可编程互连线（PI，即Programmable Interconnect）：这是CPLD的"神经网络"，负责将芯片内各个逻辑块连接起来，实现信号的路由。

2. 可编程逻辑块（LB，即Logic Block） ：这是CPLD的"大脑"。每个逻辑块内部包含多个宏单元（Macrocell）。

3. I/O（输入/输出）控制块：负责管理芯片引脚，可以配置为输入、输出或双向端口，并控制其电气特性。

补充：**宏单元，**通常包含乘积项阵列（用于实现组合逻辑），可配置触发器（用于实现时序逻辑），选择器（MUX，用于配置输出是组合信号还是寄存信号）

（2）工作流程：定义逻辑->编译与适配->映射与布线->生成熔丝图->编程（烧写）->上电运行

**FPGA（现场可编程门阵列，Field-Programmable Gate Array）：**当前可编程逻辑器件（PLD）家族中集成度最高、功能最强大的成员

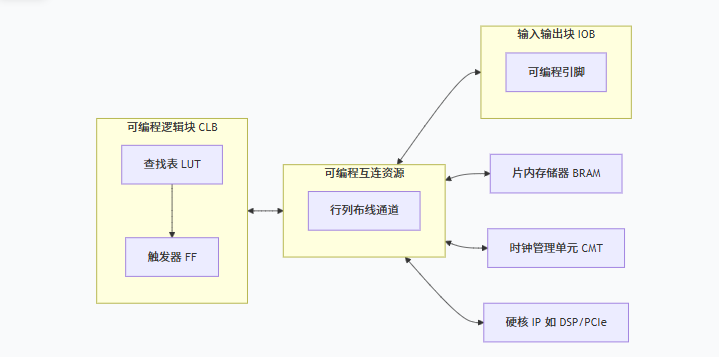

（1）常见内部结构：

1，可配置逻辑块（CLB，即Configurable Logic Block）：，分布在整个芯片上，是构成所有逻辑功能的最基本单元。

（1）查找表（LUT，即Look-Up Table）：这是FPGA实现组合逻辑的核心。你可以把LUT理解为一个小的RAM（随机存取存储器），它通过"查表"的方式来实现任何输入组合对应的输出。例如，一个4输入LUT可以存储16个值，实现所有4变量的逻辑函数。

（2）触发器（FF，即Flip-Flop）：用于存储状态，是实现时序逻辑（如计数器、寄存器、状态机）的基础。

2，可编程互连资源（Interconnect） ：这是FPGA的"神经网络"，它将芯片上所有的CLB、存储器和硬核IP按照你设计的需求连接起来。这些互连线由许多可编程开关（如多路复用器、传输管） 组成，通过配置这些开关的通断来决定信号的路径。

3，输入/输出块（IOB，即Input/Output Block）：这是FPGA与外部世界的"接口"，负责管理芯片的物理引脚。它可以被配置为输入、输出或双向端口，并支持不同的电压标准和驱动电流。

4，片内存储器（BRAM，即Block RAM）：这是FPGA内部的"仓库"，是专用的、大块的存储资源，用于高效地存储大量数据（如缓存、FIFO队列），通常以块为单位（例如18Kb或36Kb）。

5，时钟管理单元（CMT，即Clock Management Tile）：这是FPGA的"心脏节律器"，包含锁相环（PLL）和数字时钟管理器（DCM），可以对输入时钟进行分频、倍频、相位偏移等操作，为芯片不同区域提供精准、低抖动的时钟信号。

6，硬核IP（Hard IP） ：这是FPGA的"专精特长"，是固化在硅片上的专用硬件电路。例如，用于高速乘法累加运算的 DSP（数字信号处理器）块 ，用于高速通信的 PCIe（高速串行计算机扩展总线标准）、以太网、SerDes（串行解串器） 收发器等。硬核IP相比用LUT搭建的"软核"性能更高、功耗更低。

（2）特点：

并行处理能力：CPU是串行执行的，一秒算完一个数再算下一个。而FPGA内部可以有成千上万个独立的逻辑块，它们可以同时运算。

硬件可重构：可以通过重写配置，让同一块FPGA在一小时内从"高清视频编码器"变成"比特币矿机控制器"，再变成"5G基带处理器"。这种灵活性是ASIC（专用集成电路）无法比拟的。

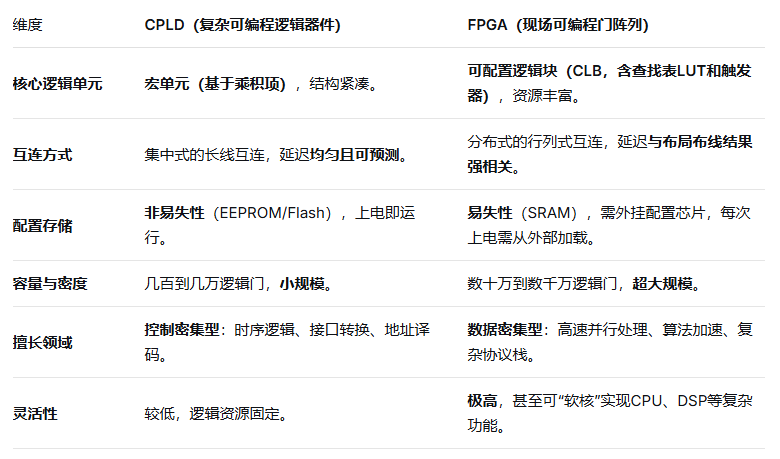

（3）与CPLD的区别

SOPC（片上可编程系统，System on a Programmable Chip）：处理器（CPU）、存储器、I/O接口 以及各种用户自定义的数字逻辑模块 ，全部集成到同一片FPGA芯片 中的设计技术。即SOPC = FPGA硬件 + 处理器软核/硬核 + 可裁剪的外设系统。

二，Verilog HDL基础

Verilog HDL（Verilog Hardware Description Language），即Verilog硬件描述语言 ，是用于描述数字电路和系统的结构、行为的一种专业语言。

1，基本单元-模块（module）

用于描述某个设计的功能或结构及其与其他模块通信的外部接口。一个模块的定义包含接口与内部实现，实际意义是硬件电路上的逻辑实体，可以是从简单的门道整个的大系统。

module <模块名> ( <端口列表> );
    // 1. 端口声明 (方向与数据类型)
    // 2. 参数声明 (可选, 用于增强灵活性)
    // 3. 内部信号声明 (wire, reg等)
    // 4. 功能描述 (assign语句、always块、实例化子模块等)
endmodule

注意：1，模块取名要避免采用Verilog的保留字和Quartus内置门的名字。

2，每个模块以关键字module开始，以endmodule结尾。

3，模块名称后面的括号内是模块的端口列表，有输入端口和输出端口，要在模块的开始部分就全部列出来。

4，逻辑功能描述部分，最基本的描述方式：always，assign和创建模块实例。一个模块中允许使用一种或多种方法描述逻辑功能。

5，每一条语句必须以分号结尾。

6，可以用/*···*/和//···对Verilog HDL程序任何部分进行注释，前者为多行注释符，后者为单行注释符。多行注释不可嵌套。

模块之间是并行运行的，且模块实例化使得模块具备层次化，可以构建一个简单的系统。

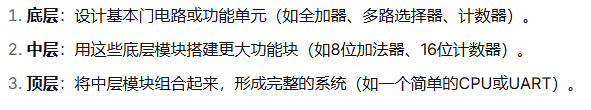

高层模块可以通过调用，连接低层模块来实现复杂功能，各模块连接需要用一个顶层模块（Top-module）完成整个系统。

Verilog HDL程序文件的后缀都是.v

2，Verilog HDL程序的基本结构

// ============================================
// 1. 文件头注释（工程规范，非语法必需）
// ============================================
// 文件名    : counter_top.v
// 功能      : 顶层计数器模块，包含时钟分频与LED显示
// 作者      :
// 创建日期  :
// 修改记录  :
// ============================================

// ============================================
// 2. `timescale 编译指令（通常放在模块定义之前）
// ============================================
`timescale 1ns / 1ps    // 定义仿真时间单位与精度，仅对仿真有效

// ============================================
// 3. 模块定义（核心部分）
// ============================================
module counter_top (     // 顶层模块名
    // 端口列表：模块与外部世界的所有接口
    input  wire       clk,      // 系统时钟
    input  wire       rst_n,    // 异步复位（低有效）
    output wire [3:0] led       // 4位LED输出
);

    // --- 3a. 内部信号声明 ---
    wire        clk_div;        // 分频后的时钟信号
    reg  [3:0]  cnt;            // 计数器值

    // --- 3b. 底层模块实例化（结构描述） ---
    // 实例化一个时钟分频器模块
    clk_divider u_div (
        .clk_in  (clk),
        .rst_n   (rst_n),
        .clk_out (clk_div)
    );

    // 实例化一个4位计数器模块
    counter_4bit u_cnt (
        .clk     (clk_div),
        .rst_n   (rst_n),
        .count   (cnt)
    );

    // --- 3c. 数据流描述（组合逻辑赋值） ---
    assign led = cnt;           // 将计数值直接输出到LED

    // --- 3d. 行为描述（时序/组合逻辑 always块） ---
    // 可选的其他逻辑...

endmodule                   // 模块结束

// ============================================
// 4. 其他辅助模块定义（可在一个文件里定义多个模块）
// ============================================
module clk_divider ( ... );
    // ...
endmodule

module counter_4bit ( ... );
    // ...
endmodule

（1）模块声明

标准格式包含三个主要部分：模块名 、端口列表 （可选）和 参数声明（可选）。

module <module_name> #(
    // 参数声明 (Parameter List) - 可选，用于使模块可配置
    parameter WIDTH = 8
) (
    // 端口列表 (Port List) - 可选，没有端口的模块通常是顶层测试模块
    input  wire             clk,    // 输入端口：时钟
    input  wire             rst_n,  // 输入端口：复位
    input  wire [WIDTH-1:0] data_in, // 输入端口：数据输入，位宽由参数控制
    output reg  [WIDTH-1:0] data_out  // 输出端口：数据输出
);
// ... 内部功能描述 ...
endmodule

注意事项：

1，端口列表可以为空

module tb_my_design;   // 无端口列表
    // 内部生成时钟、复位等激励信号，并实例化待测模块
endmodule

2，inout端口：用于双向数据总线（如I2C的SDA、数据总线），设计时应谨慎使用，通常需要三态控制逻辑。

3，逗号和分号： 端口列表中，每个端口声明后使用逗号（,）分隔 （最后一个端口不加逗号），整个端口列表结束时使用分号（;）。

module test (
    input  wire a,   // 逗号分隔
    input  wire b,   // 逗号分隔
    output wire c    // 最后一个不用逗号
);                   // 分号结束端口列表

4，层次化设计中顶层模块的声明是特殊的，它的端口会映射到FPGA芯片的物理引脚 或ASIC的芯片引脚 。顶层模块可以实例化多个子模块，形成一个设计树。顶层模块通常不声明参数（或参数仅在内部使用），因为它的功能对于整个系统是固定的。

// 顶层模块：端口直接对应FPGA引脚
module top (
    input  wire       sys_clk,   // 来自晶振
    input  wire       sys_rst_n, // 来自复位按键
    output wire       tx,        // UART发送引脚
    input  wire       rx         // UART接收引脚
);
    // 实例化子模块
    uart_ctrl u_uart (
        .clk  (sys_clk),
        .rst_n(sys_rst_n),
        .tx   (tx),
        .rx   (rx)
    );
endmodule

（2）端口定义

本质上是在声明模块的输入（input） 、输出（output） 和双向（inout） 引脚，同时指定这些引脚的数据类型和位宽。

Verilog-2001 ANSI-C风格：所有端口属性（方向、数据类型、位宽、名称）整合在一行中声明。

module counter (
    input  wire       clk,     // 输入端口，wire类型（可省略），1位
    input  wire       rst_n,   // 输入端口，wire类型
    output reg  [7:0] cnt      // 输出端口，reg类型，8位宽（在always块中赋值）
);
    // ... 功能描述
endmodule

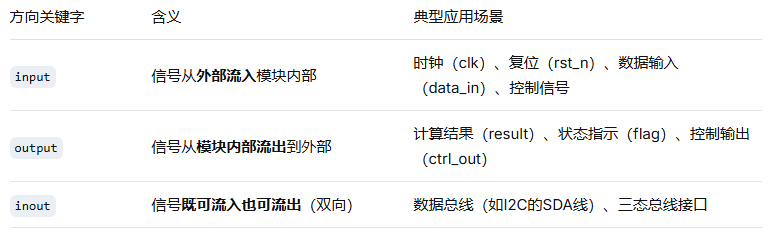

端口方向：

信号在模块边界上的流向：

input端口 ：在模块内部只能被读取，不能被赋值。它必须始终是wire类型（默认）。

output端口 ：在模块内部可以被驱动（赋值）。如果需要在always块中赋值，必须声明为reg类型；如果由assign语句或子模块实例化驱动，则声明为wire类型（默认）。

inout端口 ：在模块内部必须连接到三态缓冲器（用assign控制高阻态z），不能直接赋值。初学者应谨慎使用，优先使用input和output组合替代。

位宽：

位宽定义了信号是标量（1位） 还是向量（多位）。

（1）标量 ：不指定位宽，默认1位。例如 input wire clk

（2）向量 ：使用 [MSB:LSB] 语法，定义从最高位（MSB）到最低位（LSB）的范围。通常LSB为0 ，例如 [7:0] 表示8位，从bit7到bit0。

端口连接规则：

1，模块内部使用端口：

（1)input端口 ：在模块内部视为只读信号 ，可以直接使用，但不能出现在赋值语句的左侧。

wire sum = a + b;   // 正确：a和b都是input，被读取
// assign a = 1'b0; // 错误：不能给input赋值

（2）output端口 ：在模块内部视为驱动信号，必须被赋值。

assign result = a & b;      // 正确：result是output，由assign驱动
// 或者
always @(posedge clk) begin
    result <= a;            // 正确：result声明为reg，在always中赋值
end

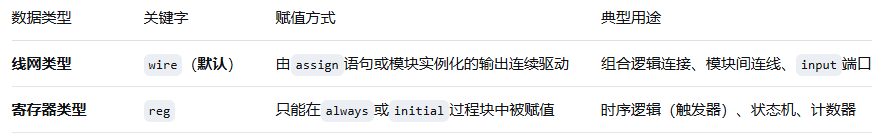

（3）数据类型说明

module example (
    input  wire       a,        // input 只能是 wire，显式写出更清晰
    output wire       b,        // wire 类型，由 assign 驱动
    output reg        c         // reg 类型，由 always 块驱动
);
    assign b = ~a;              // wire 类型用 assign 赋值

    always @(posedge clk) begin
        c <= a;                 // reg 类型在 always 块中赋值
    end
endmodule

3，逻辑功能描述

（1）assign连续赋值语句

可理解为理解为在硬件上直接"焊接"导线。它描述了一种持续性的、实时的驱动关系：只要等式右边的信号发生变化，等式左边的信号就会立即（在仿真中无延迟） 跟着变化。

本质：assign 语句用于驱动线网（net）类型 的信号（主要是wire）。它表示一种组合逻辑关系，不涉及时钟，没有存储功能。

assign <线网类型信号> = <表达式>;

注意：1，assign 的左侧（LHS） 必须是一个线网类型（net） ，最常见的就是 wire。不能是 reg 类型。

2，assign 的右侧（RHS） 可以是任何表达式，包含 wire、reg、常量、操作符等。

3，assign 语句是并行执行的，不依赖于代码书写顺序（这与软件编程语言有本质区别）。

基本用法

（1）基本逻辑门

wire        a, b;
wire        y_and, y_or, y_not;

assign y_and = a & b;      // 与门
assign y_or  = a | b;      // 或门
assign y_not = ~a;         // 非门（取反）

（2）算数运算

wire [7:0]  A, B;
wire [7:0]  sum, diff;

assign sum  = A + B;       // 8位加法器
assign diff = A - B;       // 8位减法器

（3）条件选择（三目运算符）：（？：）

wire        sel;
wire [7:0]  data_in_0, data_in_1;
wire [7:0]  data_out;

assign data_out = sel ? data_in_1 : data_in_0;
// 等价于一个2选1多路选择器（MUX）

（4）拼接与截取（{}）

wire [3:0]  nibble_high, nibble_low;
wire [7:0]  byte_data;

assign byte_data = {nibble_high, nibble_low};   // 拼接成8位
assign {nibble_high, nibble_low} = byte_data;  // 拆分赋值（需要两侧位宽一致）

（5）三态缓冲器（双向端口）

assign 是实现双向端口（inout）的唯一方式，通过控制高阻态 z 实现。

wire        oe;       // 输出使能
wire [7:0]  data_out; // 内部输出数据
wire [7:0]  data_pad; // 双向引脚

assign data_pad = oe ? data_out : 8'bz;  // 当oe为1时输出数据，否则输出高阻

（2）调用元件

调用元件（Module Instantiation） 是结构建模（Structural Modeling） 的核心手段。它指的是在一个模块（称为父模块 或上层模块 ）内部，引用并生成另一个模块（称为子模块 或下层模块 ）的一个或多个实例（Instance）。

模块本身不直接工作，只有被实例化（调用）后，才会在芯片上生成对应的物理电路。

语法格式：

<子模块名> #(
    // 参数传递（Parameter Override），可选
    .参数名1 (值或上层信号),
    .参数名2 (值或上层信号)
) <实例名> (
    // 端口连接
    .端口名1 (连接到的上层信号或线网),
    .端口名2 (连接到的上层信号或线网)
);

注意：1，实例名必须唯一，同一父模块中，实例名不能重复。

2，端口名前的点号（.）是必须的，表示'这是子模块的端口'。

3，括号内是连接到该端口的信号 ，可以是上层模块的wire、reg、常量或未连接的悬空端口。

4，顺序与声明顺序无关：端口连接的顺序可以随意排列，编译器根据端口名匹配。

5，每条端口连接以逗号（,）结尾，最后一条不加逗号。

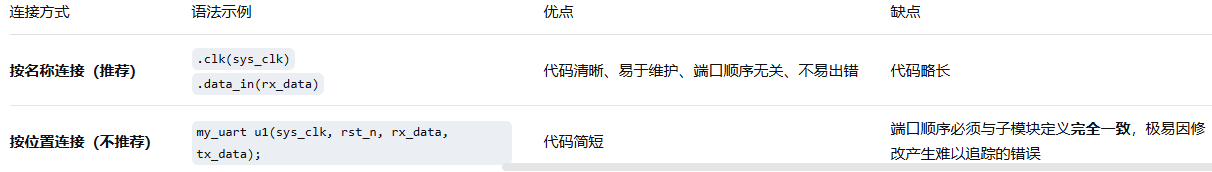

端口连接方式：

三种连接方式：

（1）正常连接：信号连接到上层线网

wire [7:0] data_from_sub;
my_module u_my (
    .data_out (data_from_sub)  // 子模块输出连接到上层 wire
);

（2）未连接：端口悬空

如果某个端口在实例化时不需要连接 ，可以在括号内留空，或使用逗号占位。

• 输入端口（input）悬空 ：综合工具会将其视为未驱动 ，默认值为z（高阻），但在综合时可能会产生警告或错误。

• 输出端口（output）悬空：通常合法，表示我们不关心该输出信号。

my_module u_my (
    .data_in (),   // 输入端口悬空------通常不推荐，容易造成未知状态
    .data_out (),  // 输出端口悬空------合法，表示不使用该输出
    .clk   (sys_clk)
);

（3）连接常量：恒定电平

在调试或测试时，可以将子模块的端口连接到固定的0或1。

my_module u_my (
    .enable (1'b1),       // 连接常量高电平
    .mode   (2'b00),      // 连接常量2位0
    .clk    (sys_clk)
);

参数传递：

元件调用不仅能连接端口，还能通过参数传递（#()）覆盖子模块中定义的parameter，实现高度可重用的设计。

// 子模块定义（带参数）
module fifo #(
    parameter DATA_WIDTH = 8,
    parameter DEPTH = 16
)(
    input  wire clk,
    input  wire wr_en,
    input  wire [DATA_WIDTH-1:0] wr_data,
    // ...
);

// 顶层实例化------覆盖参数
fifo #(
    .DATA_WIDTH (32),   // 改为32位数据宽度
    .DEPTH      (64)    // 改为深度64
) u_fifo_32x64 (
    .clk    (clk_100M),
    .wr_en  (wr_en),
    .wr_data(data_in_32)
);

// 另一个实例------使用不同的参数
fifo #(
    .DATA_WIDTH (8),
    .DEPTH      (128)
) u_fifo_8x128 ( ... );

层级路径与信号的"层级访问"

在Verilog中，实例化会形成一个树状层次结构 。每个模块实例都有一个唯一的层级路径（Hierarchical Path）。

访问规则：

• 在设计（RTL） 中，不能跨层级引用信号（综合工具不支持）。

• 在仿真（Testbench） 中，可以通过全路径名（包含所有实例名） 访问任意层级内部的信号，方便调试。

// 顶层 testbench 实例化 top
top u_top (...);

// 在 testbench 的 initial 块中访问 top 内部 u_counter 模块的 cnt 寄存器
initial begin
    #100;
    $display("Counter value = %d", u_top.u_counter.cnt);
end

（3）always过程块赋值

负责描述那些依赖时钟边沿（时序逻辑） 或电平变化（组合逻辑） 的行为。与assign那种"持续连线"不同，always块描述的是事件驱动的行为：当某个事件发生时，执行块内的语句。

本质：always 块就像一个永远循环执行的硬件进程 ，它只在敏感列表（Sensitivity List） 中指定的事件发生时，才会"醒来"执行一次块内的代码，执行完毕后继续等待下一次事件。

always @(敏感列表) begin
    // 过程赋值语句（只能对 reg 类型赋值）
end

敏感列表

敏感列表决定了always块何时被执行，它是always块最关键的部分。主流的编码风格分为以下三种：

1. 时序逻辑：边沿触发（posedge / negedge）：用于描述寄存器

// 时钟上升沿触发，异步复位低有效
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        q <= 1'b0;
    else
        q <= d;
end

一个always块中，最多只能有一个时钟 和一个异步复位信号，且复位信号必须在敏感列表中。

2. 组合逻辑：电平敏感（@(*)）

always @(*) begin
    case (sel)
        2'b00: y = a;
        2'b01: y = b;
        2'b10: y = c;
        default: y = 1'b0;
    endcase
end

如果敏感列表不完整（例如只写了@(a or b)但块中读取了c），综合工具会推断出锁存器（Latch） ，而这通常不是设计者的意图。使用@(*)可以彻底避免这个问题。

3. 仿真专用：initial（不可综合）

initial块只执行一次，常用于仿真初始化。不可综合，仅用于Testbench。

initial begin
    clk = 1'b0;
    rst_n = 1'b0;
    #100 rst_n = 1'b1;
end
