作者：来自 Elastic Jenny Pavlova

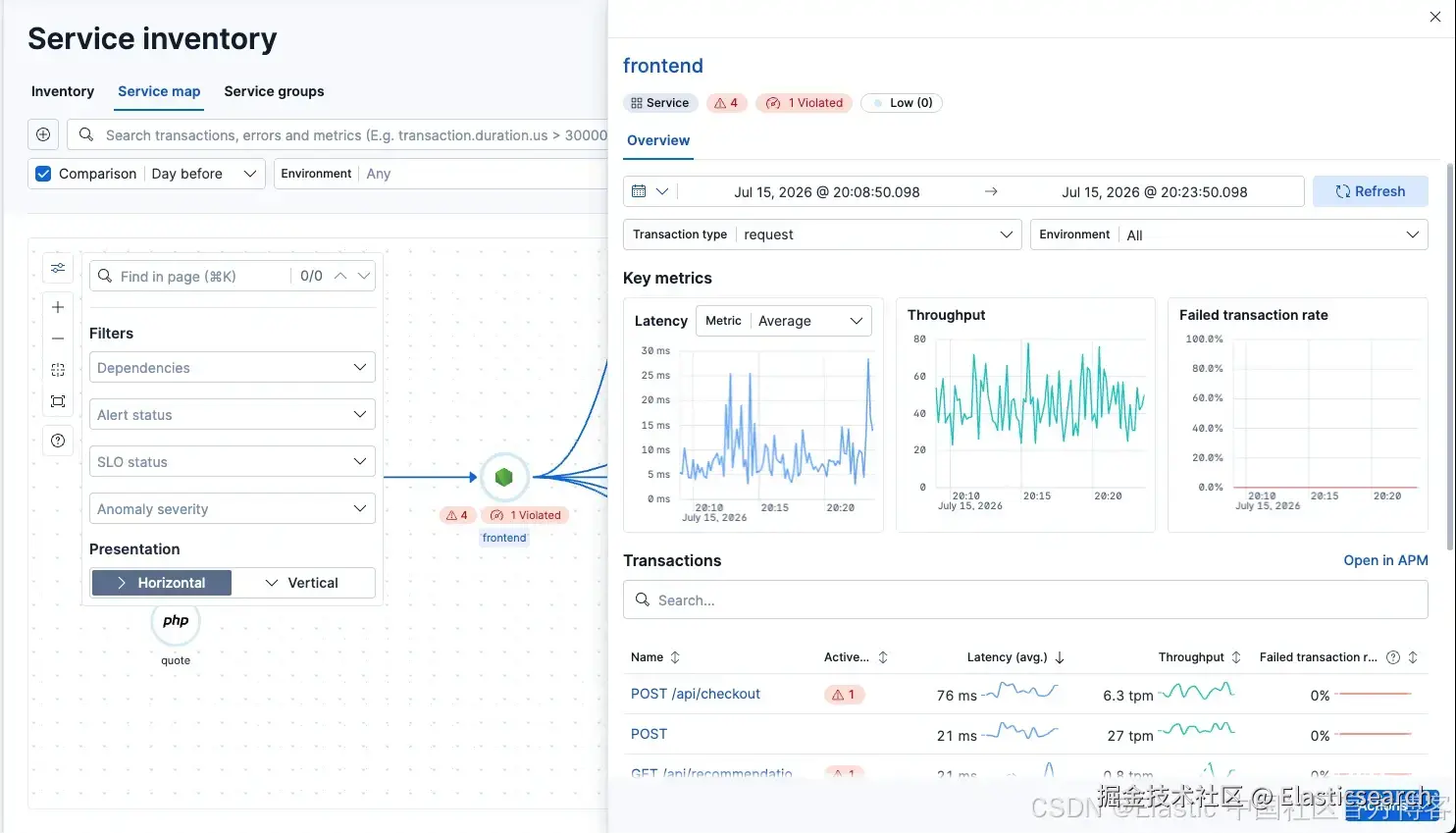

每个服务节点都会显示告警、 SLO 和异常健康状态，因此你可以仅筛选违反阈值的服务，并将结果嵌入到任何 Kibana 仪表板中，同时支持在整个拓扑中使用完整的键盘导航。
我们基于 React Flow 重构了 Elastic Observability 中的 Kibana APM 服务地图。在拥有 500 个服务时，渲染时间仅为 64ms，相比之前基于 Cytoscape.js 的实现快约 6 倍，同时 JavaScript 体积减少了 60%（ 69 KiB 对比 172 KiB ）。服务节点现在会显示告警、 SL 和异常健康状态，因此你可以仅筛选违反阈值的服务，并将结果嵌入到任何 Kibana 仪表板中，同时支持在整个拓扑中使用完整的键盘导航。从告警到定位失败的依赖项仅需四次点击： Elastic APM 的嵌入式服务地图更深入地介绍了告警面板、 SLO 徽章以及仪表板嵌入功能。
下面分别是这次重构之前和之后的服务地图：

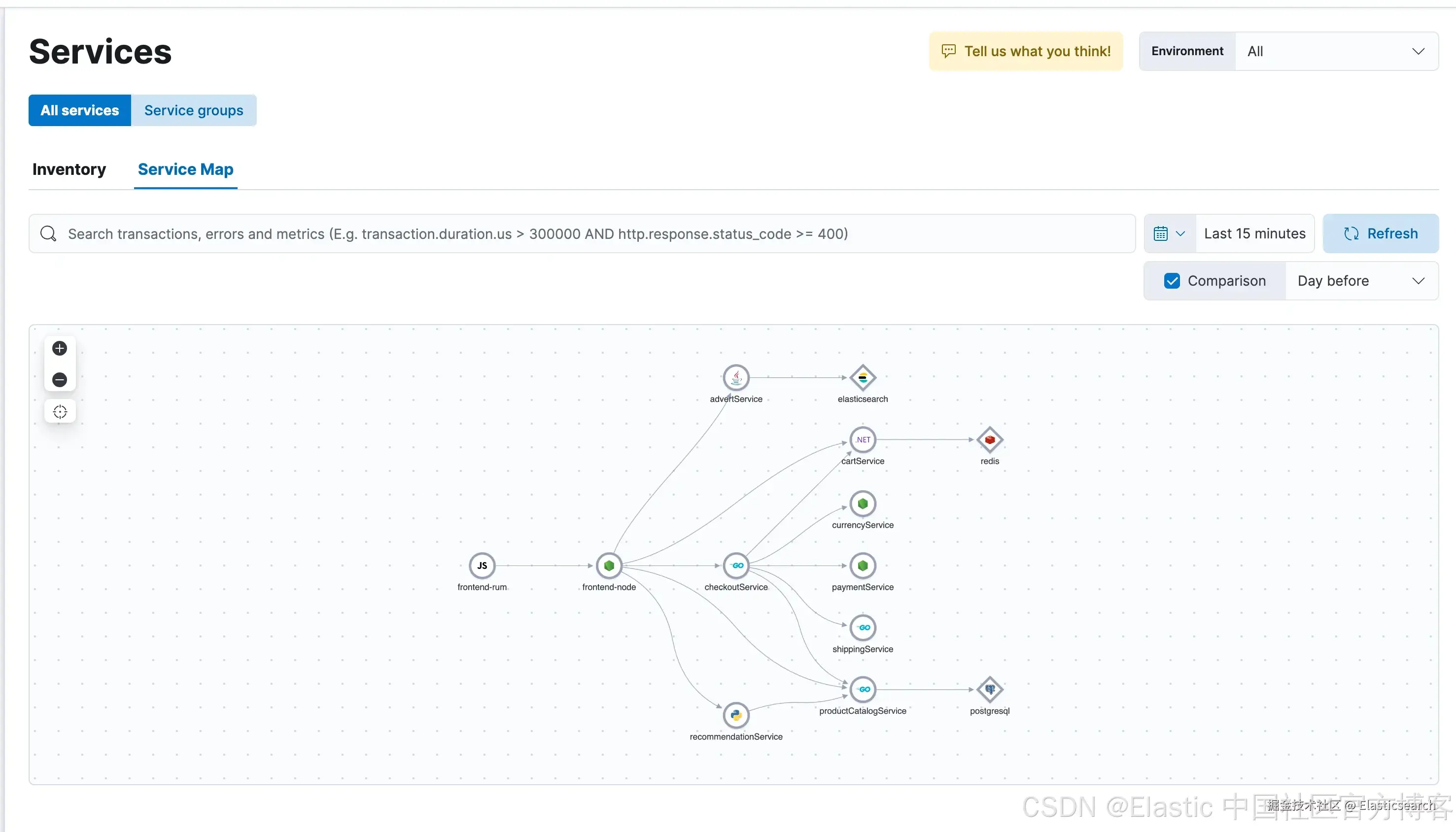

以前：

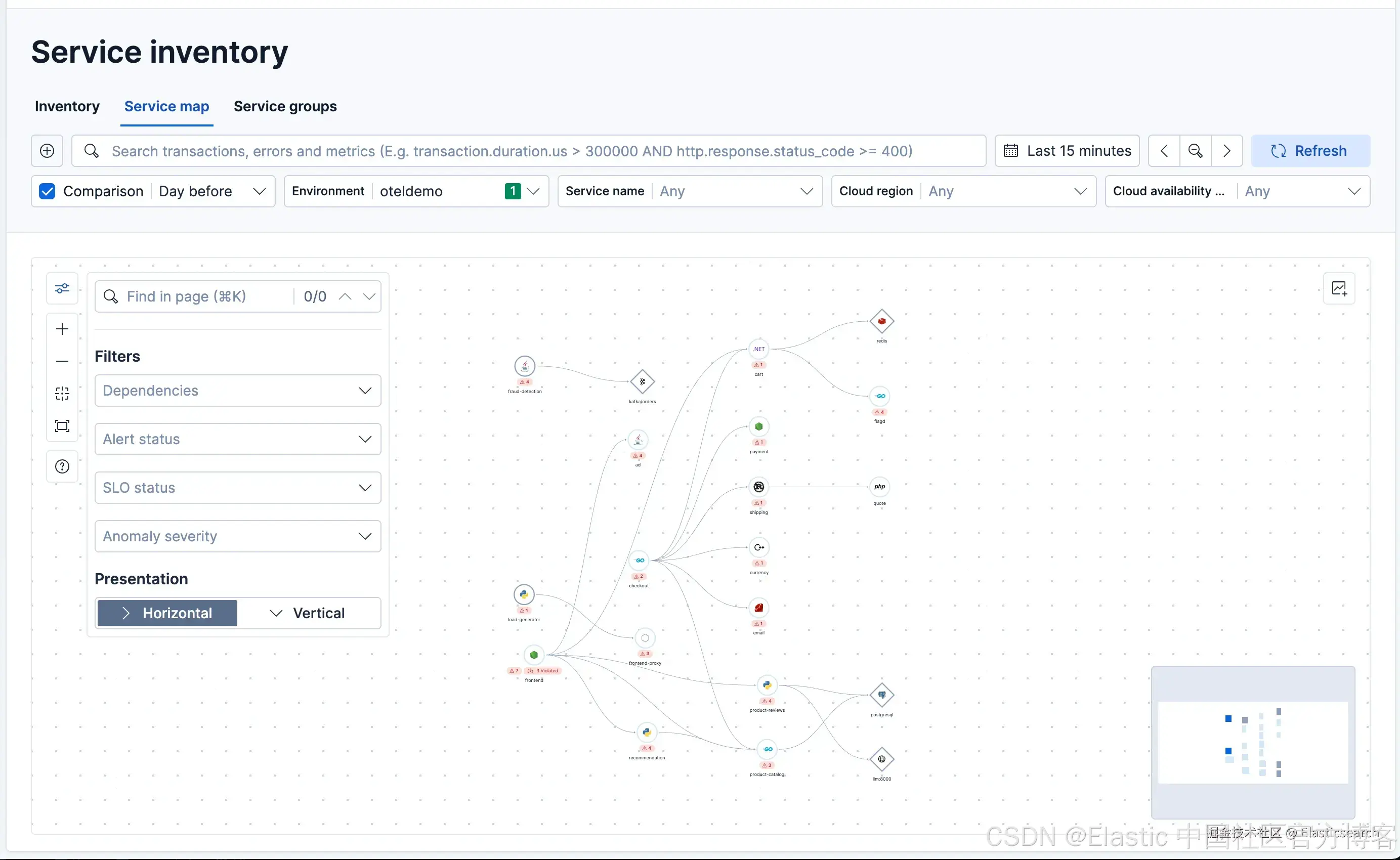

现在：
为什么 APM 服务地图从 Cytoscape.js 图可视化迁移到 React Flow
迁移带来的收益非常直观： React Flow 将节点渲染为真正的 React 组件，而不是通过 Canvas 绘制循环，因此即使面对大型拓扑，平移和缩放依然保持流畅；我们的 Elastic UI （ EUI ）节点和徽章能够原生渲染（不再需要每次更新时重新渲染整个 Canvas）；此外，基于 DOM 的渲染使节点能够天然被屏幕阅读器识别，而基于 Canvas 的渲染则无法做到这一点。
它也更加轻量：图形库从 172.4 KiB（ cytoscape.js ）减少到 69 KiB（ @xyflow/react ），减少了约 103 KiB 的 JavaScript 下载体积，#248470 。
使用 React Flow 后， APM 服务地图快了多少？
在决定将 APM 服务地图从 Cytoscape.js 迁移到 React Flow 之前，我们对两个图形库在 100、200 和 500 个服务规模下进行了基准测试（使用合成链式拓扑，通过 Lighthouse 和组件级耗时进行测量，并对多次运行结果取平均值， #248470 ）：
| 服务数量 | Cytoscape.js 渲染 | React Flow 渲染 | 提升幅度 |
|---|---|---|---|
| 100 | 61.6 ms | 15.0 ms | 约 76% |
| 200 | 102.5 ms | 28.1 ms | 约 73% |
| 500 | 392.5 ms | 64.1 ms | 约 84% |
在拥有 500 个服务时， React Flow 仅需约 64 ms 即可完成地图渲染，而 Cytoscape.js 需要约 393 ms，速度约快 6 倍。仅图布局计算这一步就提升了约 70%--78% 的性能。主线程总阻塞时间减少了约 20%，尽管所有内容都作为真实 DOM 渲染，峰值内存占用也略有降低。更多结果可参考基准测试结果评论。
APM 服务地图中的键盘导航与无障碍支持

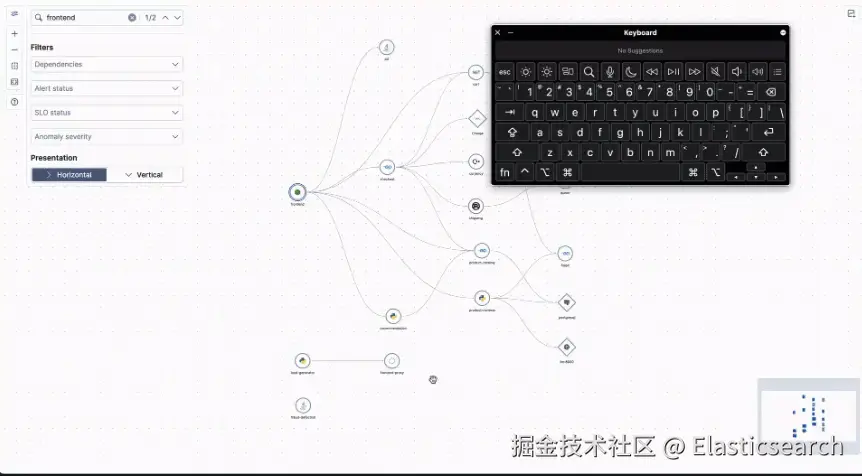

现在，当你在拓扑中导航时，服务地图会实时播报你当前所在的位置，并为每一次交互提供屏幕阅读器的实时上下文（ #251444 ）。
基于空间位置的方向键导航： 方向键会根据视觉上的相对位置进行导航，而不是按照文档的逻辑顺序。即使在复杂的蛇形布局中，焦点也会移动到你按下方向键所对应方向上最近的服务。
直接快捷键： 按下 Enter 或 Space 可打开详情面板（ flyout ），按下 Escape 可关闭。
实时播报： 每一次交互都会通过屏幕阅读器进行播报，例如"已选择从 A 到 B 的连接"。
APM 服务地图布局算法如何工作
APM 服务地图使用 Dagre 进行层次化图布局，然后应用蛇形折叠（ serpentine folding ），避免较长的依赖链生成难以阅读的超高宽高比长条布局：

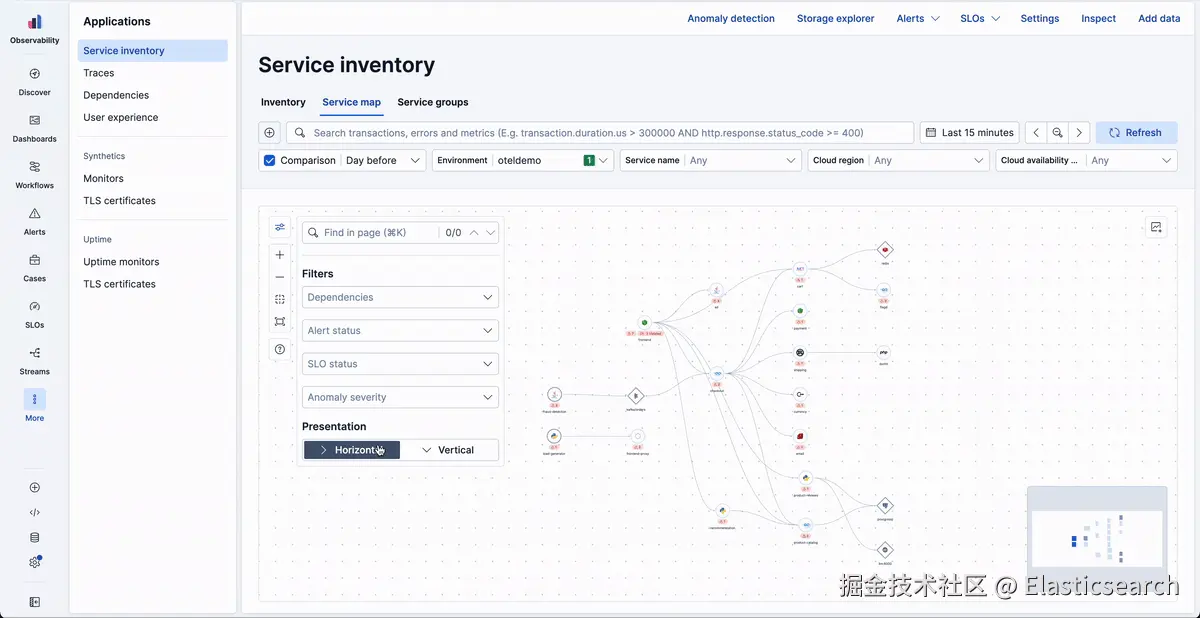

1）Dagre 层次化布局： 我们使用图布局引擎 Dagre，并支持在水平和垂直布局方向之间切换，你可以在选项面板中进行修改。如果 Dagre 无法计算布局，服务地图会回退到确定性的网格布局，从而保持可交互性并避免出现错误。

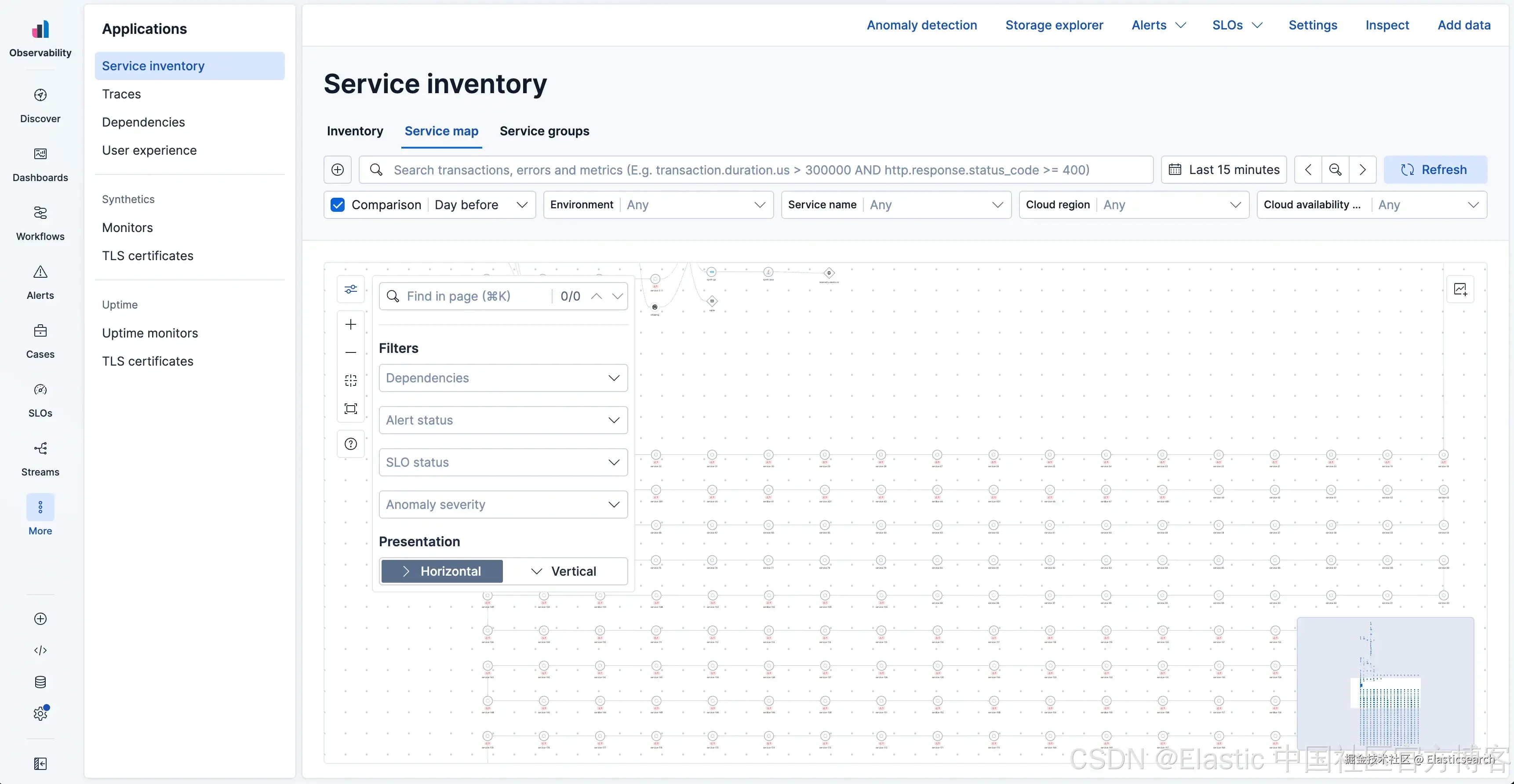

2）针对长链的蛇形折叠（ serpentine folding ）： 较长的依赖流水线会形成狭长且难以阅读的条状布局，需要大量缩放才能查看。当宽高比变得过于极端时，我们会将各层（ rank ）折叠为上下堆叠、来回蛇形排列的带状结构，使"适应视图（ fit view ）"能够更紧密地缩放到实际的服务区域。如果拓扑本身已经足够紧凑，或者跨带状结构的边过多，则会跳过蛇形折叠。（ #272900 ）
服务依赖关系映射与 Kibana 仪表板嵌入背后的实现原理
视觉上的焕然一新最容易被注意到，而支撑重构后服务地图的一些架构变化包括：
使用统一资源节点，实现更简洁的服务依赖关系映射
我们现在会将外部依赖统一归并为资源节点（ resource node ），从而减少视觉噪音。我们还修复了消息队列 span 的分组方式，使这类模式不再产生孤立节点（ orphaned node ）。（ #252713）
基于 ES|QL 和 Lens 驱动的服务地图详情面板图表
服务详情面板（ flyout ）中的基础设施和 RED 指标图表现在基于 ES|QL 和 Kibana 核心的 Lens 可视化引擎构建，使服务地图能够提供与整个 Kibana 一致的图表使用体验。（ #273713 ）
将服务地图嵌入到任何 Kibana 仪表板

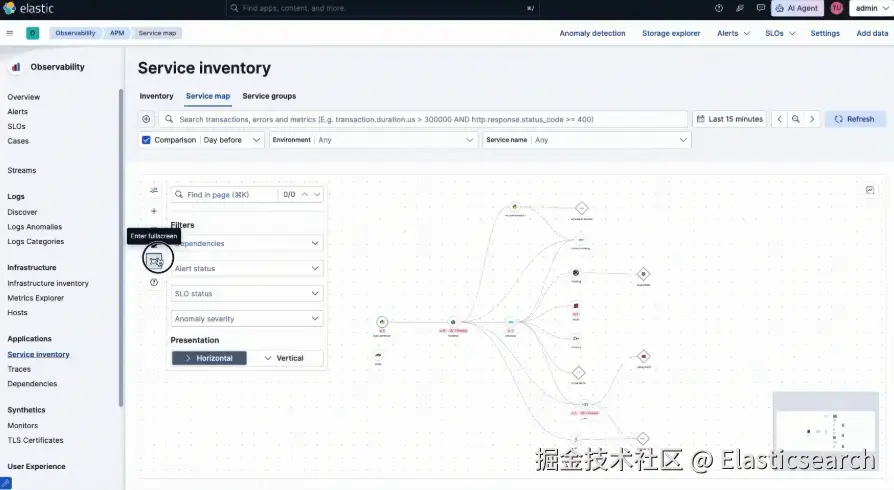

将服务地图添加到仪表板只需一次点击。在 APM 的任意服务地图视图中打开"复制到仪表板（ Copy to dashboard ）"菜单，当前的环境、服务过滤器、 KQL 查询以及过滤器标签（ filter chips ）都会一并带到仪表板中。像 now-15m 这样的相对时间范围会原样保留，而不会冻结为绝对时间戳，因此该面板会在仪表板中持续保持实时更新。（#272277）
嵌入后，面板会根据所在位置自动进行调整。它会根据当前视图模式显示或隐藏相应的控件，并遵循全局时间设置，同时不会覆盖你配置的相对时间范围。（ #274551 ）
APM 服务地图的下一步计划
服务地图重构是一个基础，而不是终点。除了 9.5 中已经提供的功能之外，后续的一些功能已经列入 APM 服务地图路线图。
贡献者
我负责领导这次迁移，并与一支优秀的团队一起构建了这些功能。感谢 Samuel Brito、Gonçalo Rica Pais da Silva、Irene Blanco Fabregat、Carlos Crespo、Miriam Aparicio Garcia、Sandra G 和 Nathan Smith 在工程方面的贡献，也感谢 Karolina Kurstak 和 Roshan Gonsalkorale 在设计和产品工作方面的支持。
