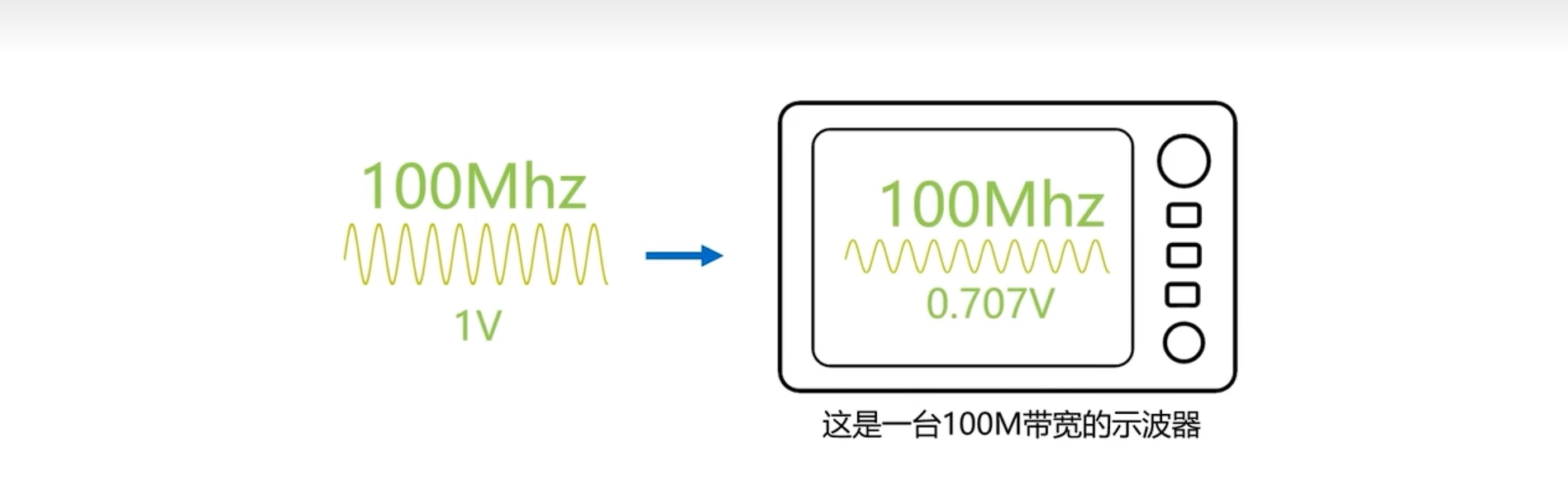

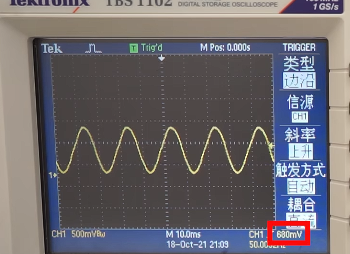

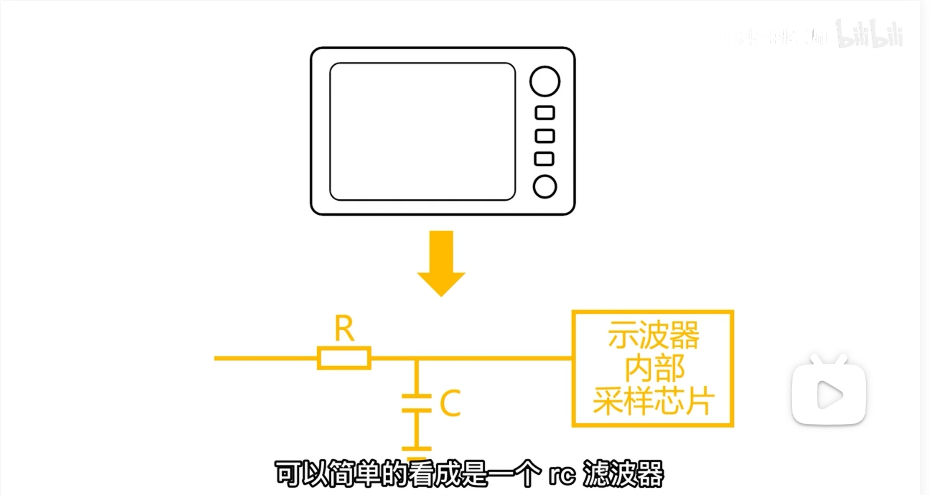

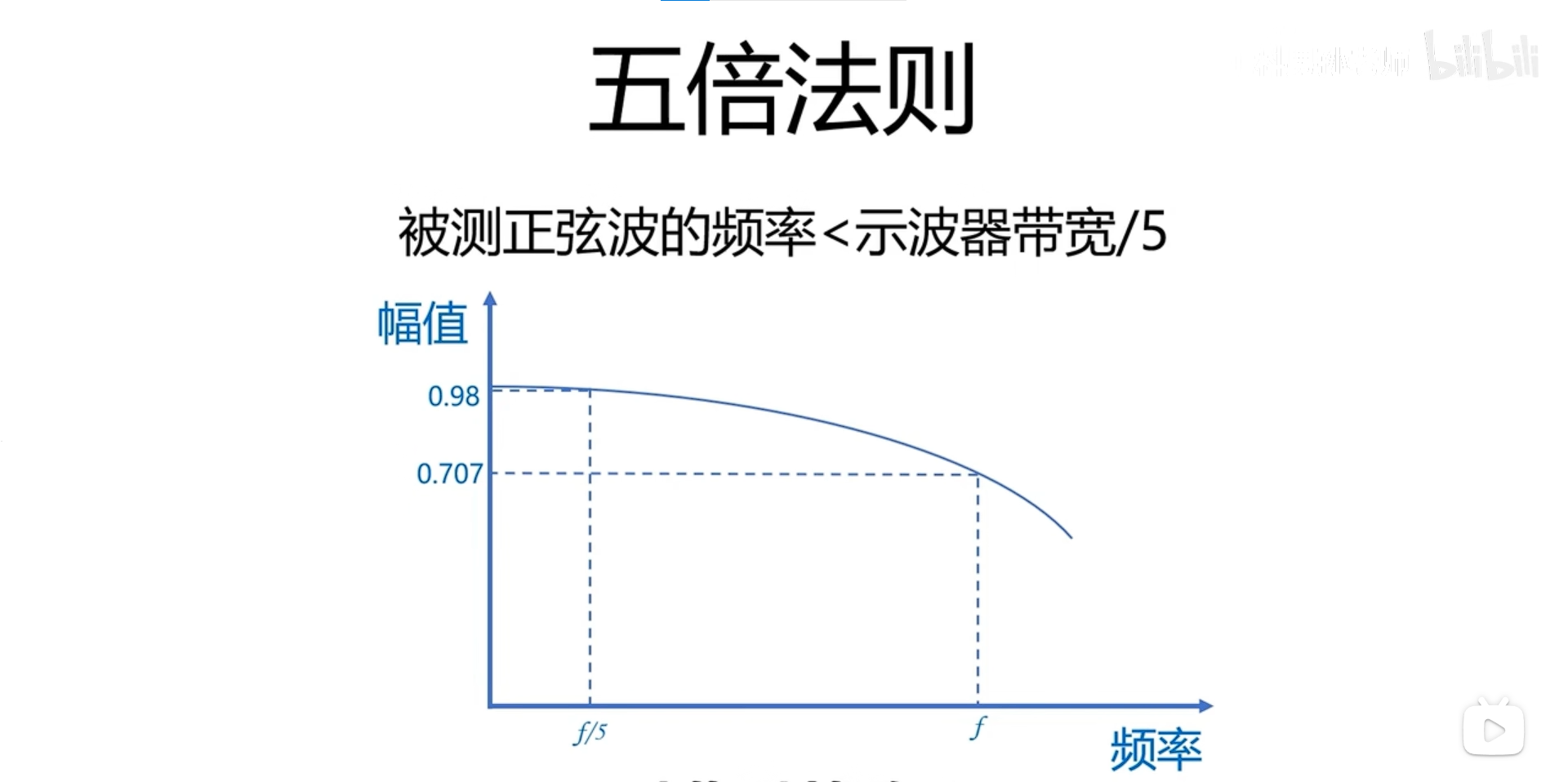

如何使用示波器

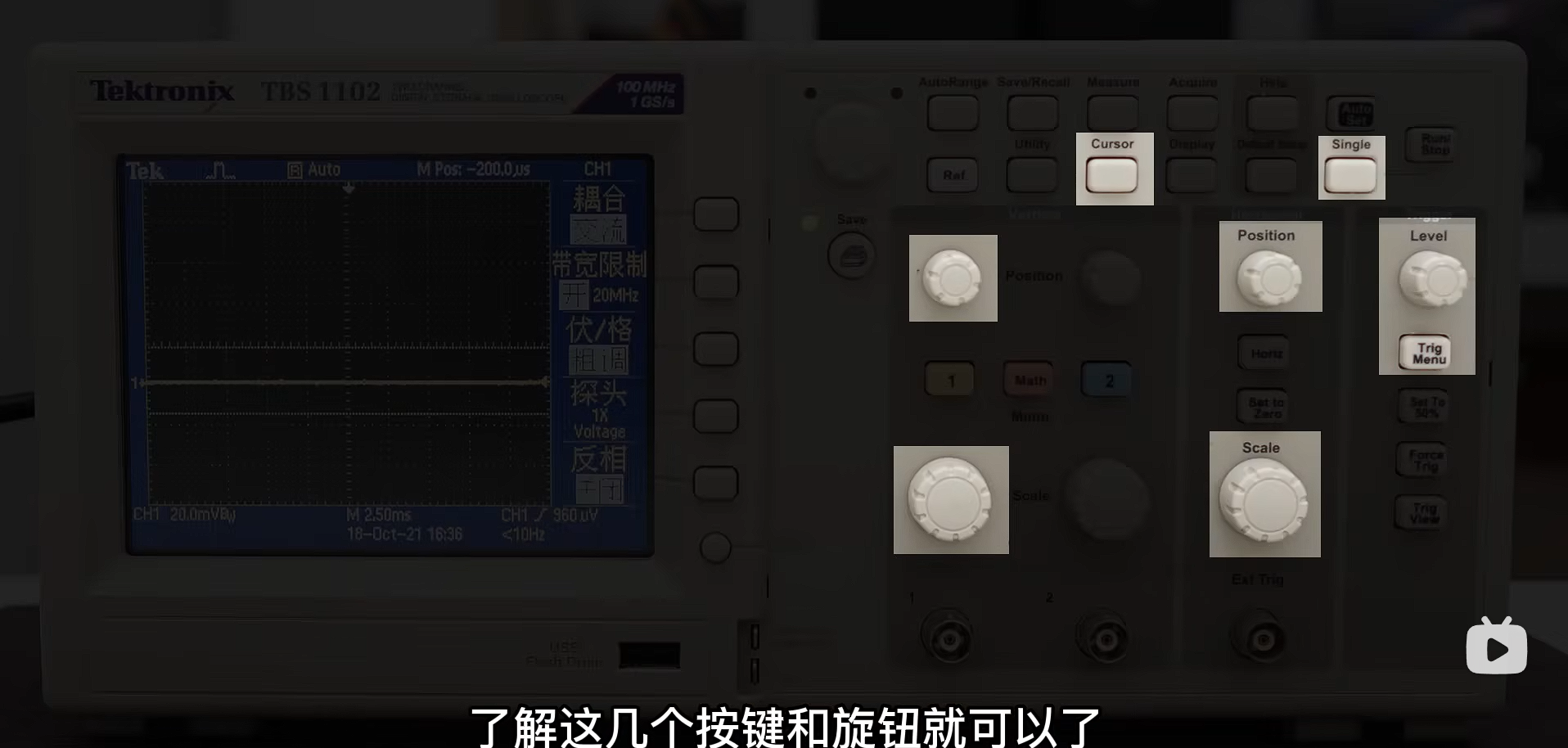

下面四个按钮的意义就是调整波形的位置（上下左右）放大缩小形态，但是本质上不改变波形

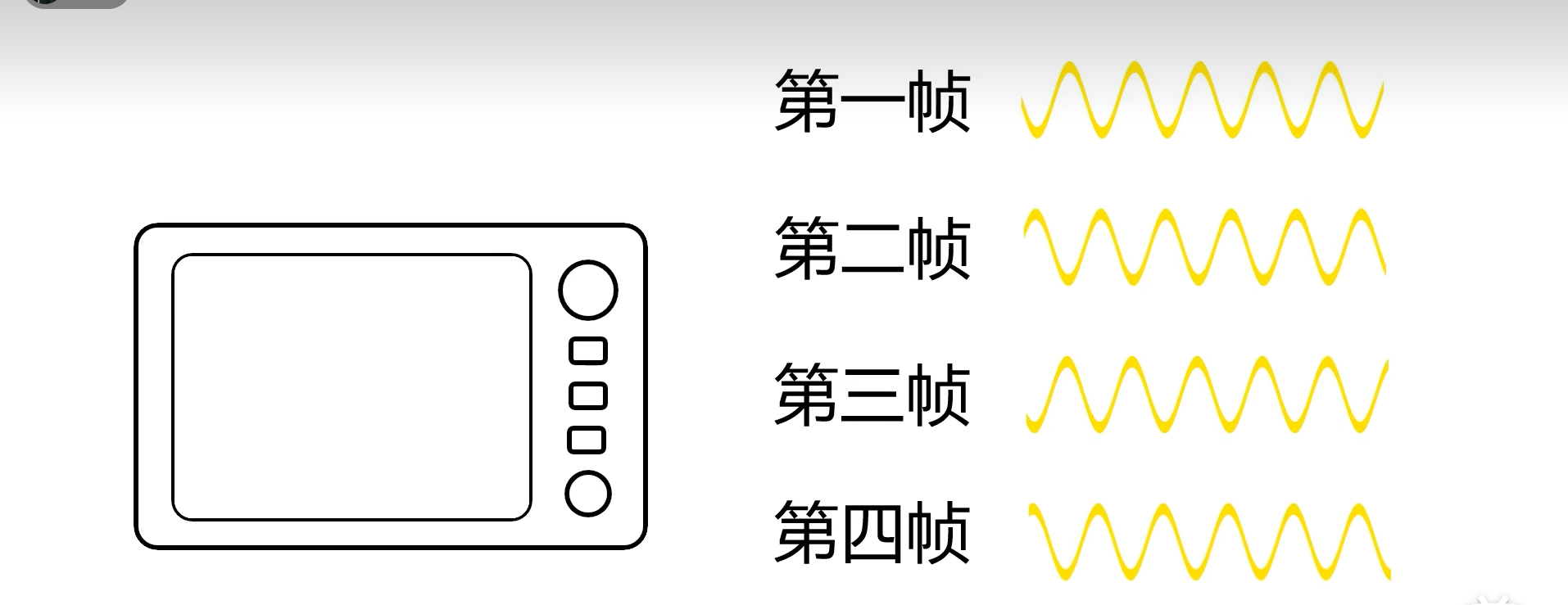

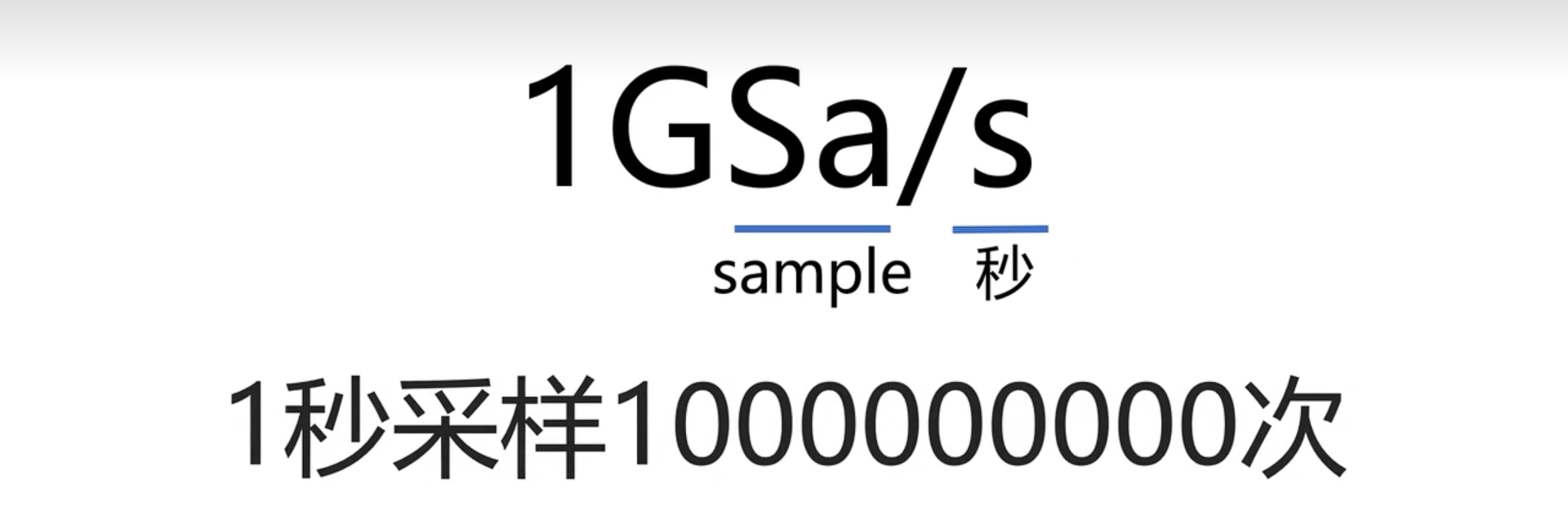

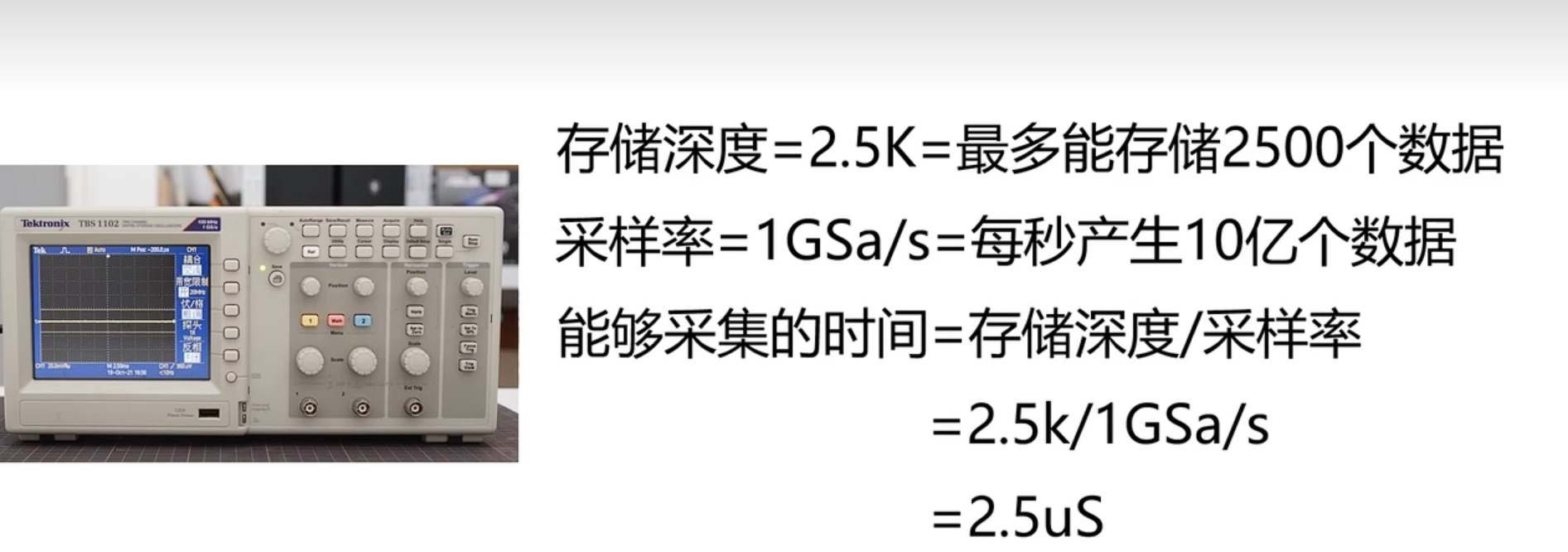

本质上示波器是一帧一帧截取波形的

其中MEUN：则是设置菜单

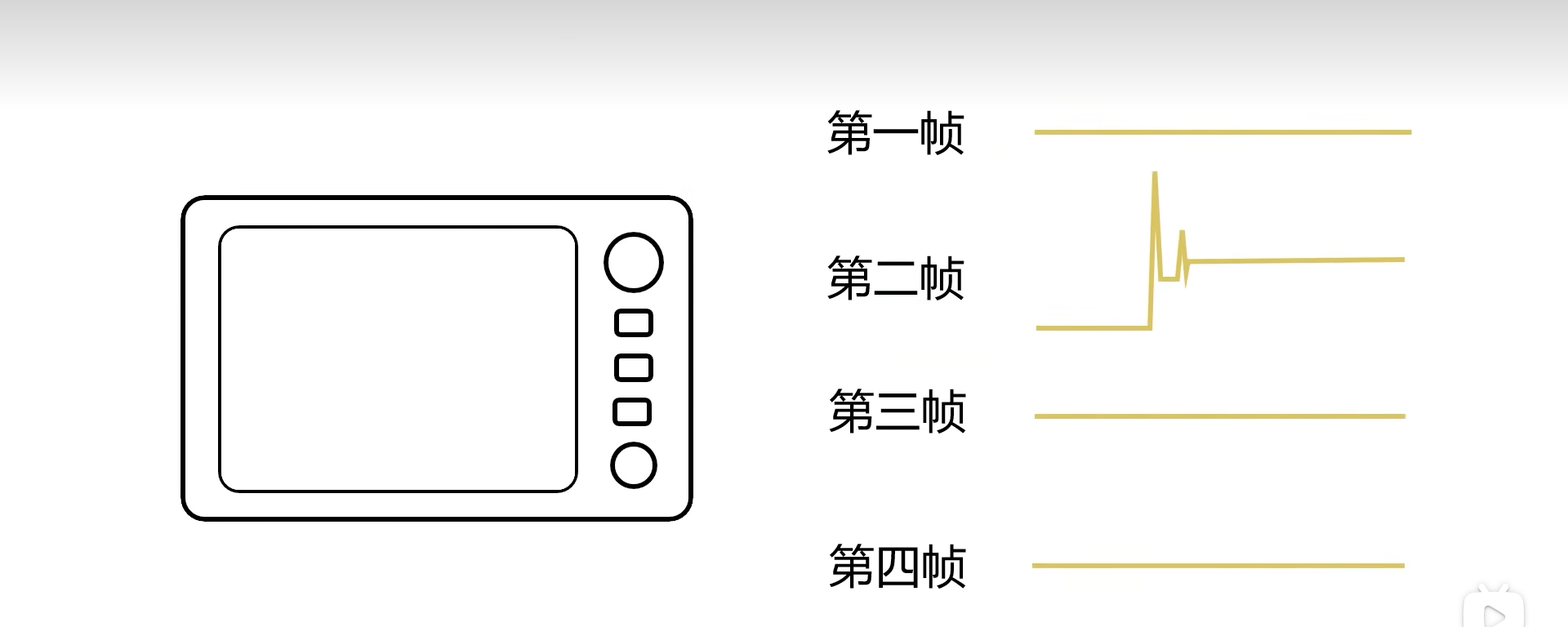

突然的脉冲怎么样进行测量呢

这时候要用到SINGLE按键了，则是把触发电压设置到你需要的电压后，按下Single按键

按下旁边的CURSER按键，会出现一个测量的卡尺，然后最大的旋钮可以进行相应设置，判断

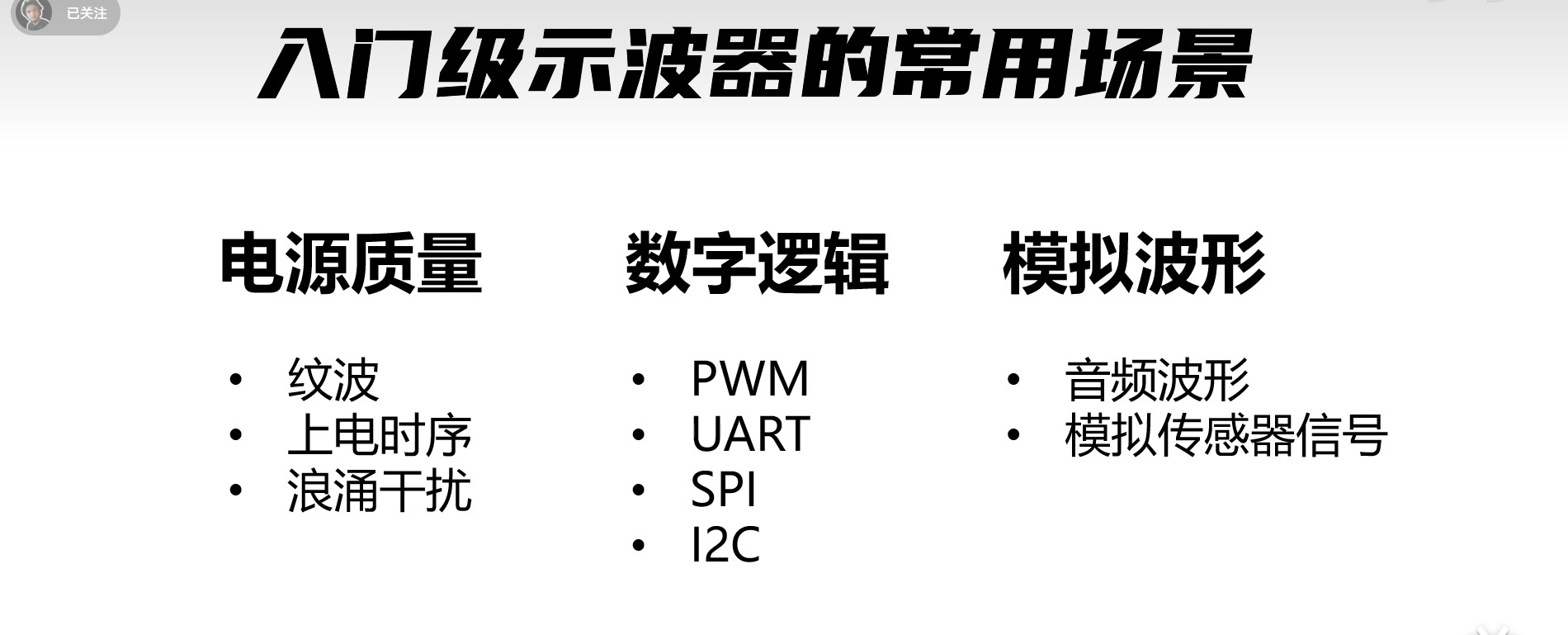

这一类场景主要关注电路供电的稳定性与纯净度，是硬件调试的基础。

纹波：指直流电源输出中叠加的交流分量。由于开关电源的高频切换特性，输出端不可避免地会有微小的电压波动。使用示波器可以测量纹波的峰峰值，判断电源滤波电容是否失效或设计是否合理。过大的纹波会导致后级数字电路误动作或模拟信号信噪比下降。
上电时序：复杂的系统（如FPGA、DSP或多核处理器）通常有多路电压输入（如核心电压、IO电压），这些电压必须按照特定的先后顺序和延时要求启动。示波器可以通过多通道同时捕捉各路电压的上升沿，验证其启动顺序是否符合芯片手册的要求，防止因时序错误导致芯片闩锁或损坏。
浪涌干扰：指电路中出现的瞬间高压脉冲，可能来自外部雷击、静电放电或内部感性负载（如继电器、电机）的关断。示波器利用单次触发功能，可以捕捉这些随机出现的瞬态高压尖峰，帮助工程师评估系统的抗干扰能力及保护电路（如TVS管）的有效性。

这一类场景涉及数字信号的完整性验证及通信协议的调试，是嵌入式开发中最常用的功能。

PWM：即脉宽调制信号，广泛用于电机控制、LED调光和开关电源驱动。示波器可以精确测量PWM波的频率、占空比以及上升/下降时间，检查波形是否存在畸变或抖动，从而判断控制算法的执行情况或驱动电路的性能。
UART：一种通用的异步串行通信协议。通过示波器观察TX/RX引脚的波形，可以确认波特率设置是否正确、起始位和停止位是否完整。如果通信失败，示波器能帮助判断是发送端没发数据，还是线路受到干扰导致波形失真。
SPI：一种高速同步串行总线，包含时钟线、数据线和片选线。示波器主要用于验证时钟极性、相位配置是否与从机匹配，以及在高频下数据线是否存在反射或串扰，确保数据传输的准确性。
I2C：一种两线式串行总线，常用于连接传感器和EEPROM。由于其开漏输出特性和上拉电阻的影响，波形容易出现缓慢的上升沿。示波器可以帮助分析I2C总线的时序裕量，排查因地址冲突、ACK丢失或电容负载过大导致的通信故障。

这一类场景侧重于连续变化信号的形态观测与分析。

音频波形：用于音响设备、麦克风放大电路或语音识别模块的调试。示波器可以直观显示声音信号的幅度包络、频率成分以及是否存在削波失真，帮助调整增益级或滤波器参数。
模拟传感器信号：许多物理量（如温度、光照、压力）通过传感器转换为连续变化的电压信号。示波器可以实时监测这些微弱信号的变化趋势，检查信号中是否混入了工频干扰或高频噪声，为后续的ADC采集和软件滤波提供依据。
