波束成形测试的效率瓶颈与确定性破局
在5G Massive MIMO、卫星通信、雷达系统及下一代Wi-Fi技术的研发与测试中，波束成形已成为提升频谱效率、增强覆盖与连接可靠性的核心技术。无论是验证基站天线的多用户调度能力，还是评估终端设备的波束跟踪性能，工程师都需要在实验室中高效、精准地模拟出空间中的多个波束。然而，传统的测试方法面临巨大挑战：使用多个独立信号源和移相器手动构建波束赋形网络，不仅系统搭建复杂、成本高昂，更因手动调节引入的相位误差和重复性差问题，导致测试结果可信度低、研发周期被拉长。
面对"如何在实验室快速、可靠地生成多个固定指向的高质量波束"这一核心痛点，巴特勒矩阵作为一种经典的无源微波网络，以其即插即用、免算法、高稳定的独特优势，重新成为研发与测试工程师的关注焦点。它如同一个多波束生成的固有"发动机"，能够将单一输入信号自动转化为一组具有固定相位关系的输出，直接馈入天线阵列即可形成多个空间波束。
然而，选购巴特勒矩阵时应该关注哪些参数？4×4和8×8哪个更实用？市场上配置多样，参数纷繁，选择不当可能导致设备无法覆盖目标频段、波束指向精度不达标，或是系统集成困难。本文将深入解析巴特勒矩阵的核心技术参数，并重点对比4×4与8×8两种主流配置的适用场景，为您提供一份清晰的选型决策地图。
一、 核心参数深度解析：选购巴特勒矩阵的六大关键维度
选择巴特勒矩阵，绝不能仅看端口数量。以下六个维度的参数共同决定了其能否完美融入您的测试系统并发挥预期效能。
频率范围：决定方案适用性的基石

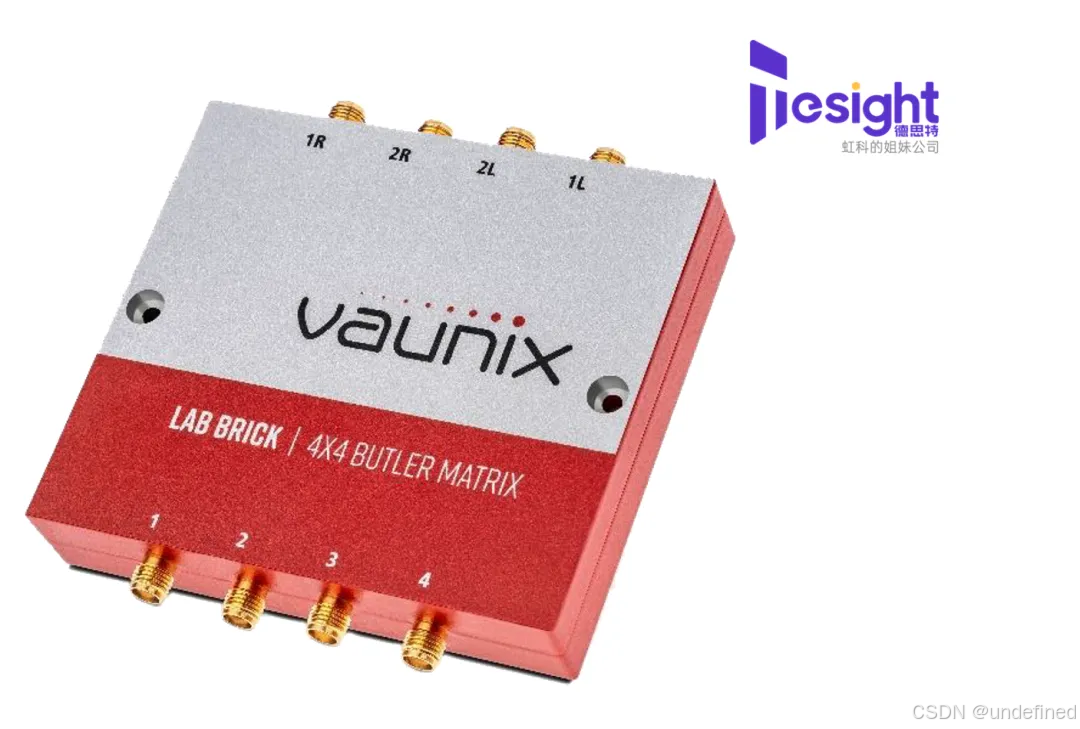

巴特勒矩阵的工作频率必须完全覆盖您的被测设备（DUT）或通信标准所需的所有频段。工程师在选型时需要明确测试需求是针对Sub-6GHz的5G NR、2.4GHz/5GHz的Wi-Fi，还是其他特定频段（如卫星L波段）。德思特方案参考：德思特Vaunix的LBM-7250-4 巴特勒矩阵提供了2400--7250MHz的宽频覆盖，能够兼容Wi-Fi 6E、4G/5G以及蓝牙等多种主流无线制式，单台设备即可应对多频段测试需求，减少了设备堆叠的复杂度。
端口配置（N×N）：波束数量的直接决定因素
端口配置是巴特勒矩阵最显著的标识，直接关联其能生成的空间波束数量。一个N×N的巴特勒矩阵具有N个输入端口和N个输出端口。
- 输入端口：每个输入端口对应一个预定义的、固定的波束方向。通过切换信号馈入的输入端口，即可快速切换空间中的活跃波束，这是实现波束切换测试的关键。
- 输出端口：连接至天线阵列的各个单元。
相位精度与一致性：波束指向准确性的生命线
相位精度是巴特勒矩阵最核心的性能指标，直接决定了生成波束的指向角是否准确、稳定。相位误差是指各输出端口实际相位与理论值的偏差。过大的相位误差会导致波束指向偏离预期、主瓣展宽、旁瓣电平升高。德思特方案参考：德思特的产品在全频段内能保持优异的相位一致性，其TS-LBM-7250-4的相位误差可低于7度，确保了波束指向的精准性。高相位精度是保障测试有效性和可重复性的基础。
插入损耗与隔离度：影响系统动态范围与纯净度
- 插入损耗：信号从输入端口到输出端口所经历的功率衰减。较低的插入损耗意味着更高的系统效率，对发射功率有限的测试场景尤为重要。德思特TS-LBM-7250-4的插入损耗典型值低于9dB。
- 端口隔离度：指不同输入端口之间的信号隔离能力。高隔离度（如大于20dB）能有效减少波束间的相互干扰（串扰），确保当一个波束被激活时，其他波束方向上的信号泄漏最小，从而保证多波束测试场景下的结果纯净度。
控制方式与集成便利性：自动化测试的关键
现代测试系统要求设备可编程、可远程控制，以实现自动化测试序列。USB控制已成为便携式仪器的标准，方便连接电脑。同时支持SCPI指令、以太网控制或提供DLL、LabVIEW、Python等编程接口的设备，能更轻松地集成到自动化测试系统（ATE）中。对于需要构建更大规模天线阵列的测试场景，多台矩阵能否精确同步工作，是评估其扩展能力的重要指标。
物理特性与供电：部署灵活性的保障
真正的无源巴特勒矩阵内部无需有源器件供电，仅由耦合器、移相器传输线构成，具有高可靠性和免维护的优势，大大降低了长期运行的运维成本。紧凑的"Lab Brick"外形、轻量化设计便于在机架或实验台灵活部署。部分型号支持USB总线供电，彻底摆脱笨重的外置电源，实现真正的即插即用。
二、 选型指南与系统动态延展
在明确核心参数后，工程师应当根据天线阵列规模 、角分辨率要求 以及动态控制需求直接锁定最匹配的系统方案：
1. 依据应用规模直接锁定端口规格
- 消费级与中小规模验证：如果您的测试主要面向手机、Wi-Fi CPE等消费级终端设备，或处于研发原型验证初期，应优先选择小规模端口矩阵（如4×4）。德思特Vaunix LBM-7250-4便是此类场景下的经典解决方案，这类方案线缆连接简单、校准工作量小，能在2.4-7.25GHz宽频段内以最低的成本快速验证波束成形的基本功能与性能。
- 基站与高性能大系统模拟：如果您的测试对象是宏基站、雷达或高性能卫星通信设备，需要模拟密集的多用户环境或实现高精度的空间角度分辨率，则必须直接选择大规模端口矩阵（如8×8或更高）。此时需要同步配套更大规模的天线阵列和多通道校准环境，以获得更密集的空间波束网格。
2. 进阶破局：从固定波束到全状态相位控制
在实际测试中，无源巴特勒矩阵由于硬件结构固定，生成的波束指向往往是静态且离散的。如果您的测试任务不仅需要大范围的波束覆盖，还需要进行精细的角度扫掠、动态多径衰落模拟或高精度的系统校准，单纯依赖矩阵网络将遭遇灵活性瓶颈。
为了解决这一痛点，德思特将高精度射频移相器（Phase Shifters）的核心控制能力与巴特勒矩阵这一先进的波束赋形网络进行了深度结合。德思特射频移相器作为射频信号链中用于精准控制相位的关键组件，广泛应用于相控阵天线和多径衰落仿真中。
通过在巴特勒矩阵的输入/输出端融入德思特高精度可编程移相器，测试系统能够升级为完整的射频信号相位控制和多波束解决方案：
- 打破静态限制：利用无源巴特勒矩阵提供基础的、高稳定的多波束骨架；
- 动态精细微调：借助可编程移相器在360°范围内以1°阶跃进行高精度相移控制，实现波束在空间中的连续扫掠与动态跟踪仿真。
这种"无源矩阵+精密移相"的组合方案，既保留了系统低插损、高确定性的优势，又赋予了系统应对复杂多径无线切换测试的动态控制能力。
三、 实战选型决策路径：五步锁定最佳方案
面对具体的实验室波束成形测试任务，工程师可以通过以下清晰的工程段落路径逐步推进，确保选型万无一失：
- 全面定义测试目标与核心需求。工程师需要首先明确被测对象（终端、基站还是雷达），确定需要在实验室中模拟的活跃波束数量和空间覆盖角度范围。同时，必须梳理出系统需要支持的工作频段（如Sub-6GHz或Wi-Fi频段），以此作为整个变频与波束网络选型的基石输入。
- 精细评估并锁定硬件端口配置。根据第一步中明确的波束数量与覆盖精度需求，在4×4和8×8配置之间进行权衡。选择4×4配置可以保持较低的系统复杂度和线缆校准工作量，而选择8×8配置则能提供更高的角分辨率。工程师需要在空间扫描精度、系统复杂度以及项目整体预算之间寻找最佳平衡点。
- 硬核对标关键的射频性能参数。深入查阅候选产品的技术手册，确保矩阵的频率覆盖范围完全包含您的测试频段。重点核验全频段内的相位误差指标（例如是否可稳定控制在7度以内），以及输入端口之间的隔离度表现（是否大于20dB），从而从硬件根源上确保波束指向的精准性并消除通道间串扰。
- 考察自动化集成与现场部署的便利性。检查设备的物理控制接口（如USB、以太网）和配套的API动态链接库是否与团队现有的Python、LabVIEW自动化测试平台无缝兼容。同时，还需确认矩阵的无源设计是否符合免维护要求，外形尺寸与供电方式是否契合现有的暗室或测试机架环境。
- 以高性能行业标杆进行基准验证与样机实测。建议以市场上技术成熟、具备宽频覆盖和USB即插即用特性的巴特勒矩阵（如德思特Vaunix系列）作为参数对标基准。对于需要动态连续角度扫掠的复杂测试场景，需进一步评估引入德思特可编程射频移相器进行系统级联级配合的可行性，最终通过连接天线阵列实测方向图来完成决策闭环。
如何在稳定性与灵活性之间，找到面向未来的波束成形最优解？
巴特勒矩阵选型的本质，是在确定性、高稳定性的无源波束生成与系统复杂度、成本之间寻求最佳平衡点。对于大多数聚焦于主流无线通信标准设备测试、讲求效率与性价比的研发团队而言，一款高性能的 4×4 巴特勒 矩阵配合可编程移相器的延展方案，往往能以最低的门槛和极高的灵活性解决 80% 以上的实验室波束成形测试挑战。基于清晰的决策框架梳理自身需求，并与技术方案提供商深入交流获取详细参数与评估报告，将确保您的测试系统不仅能精准匹配当下任务，更能为未来的技术演进预留足够的性能扩展空间。
