音视频修炼之视频基础（一）：视频基础理论

视频基础理论 ------ 分辨率 / 帧率 / 码率 / Gamma / YUV

30 多篇 API 都讲了，回过头来补内功。这一篇把视频领域那些"老在用但没人说清"的术语彻底讲明白：分辨率、帧率、码率、隔行 vs 逐行、Gamma、YUV vs RGB、色域、采样定理。

本文速览

章节	阅读重点
0. 视频本质上是什么	把握本节核心概念和使用场景
1. 分辨率（Resolution）	把握本节核心概念和使用场景
2. 帧率（Frame Rate / FPS）	把握本节核心概念和使用场景
3. 码率（Bitrate）	把握本节核心概念和使用场景
4. 像素 → 颜色 → YUV vs RGB	把握本节核心概念和使用场景
5. Gamma ------ 一个被忽视的细节	把握本节核心概念和使用场景
6. 色域（Color Gamut）	把握本节核心概念和使用场景
7. 采样定理（Nyquist）	把握本节核心概念和使用场景
8. 隔行 vs 逐行（Interlaced vs Progressive）	把握本节核心概念和使用场景
9. 常见术语速查	把握本节核心概念和使用场景
后续章节	余下 2 节继续按"概念 → 示例 → 坑点 → 总结"展开

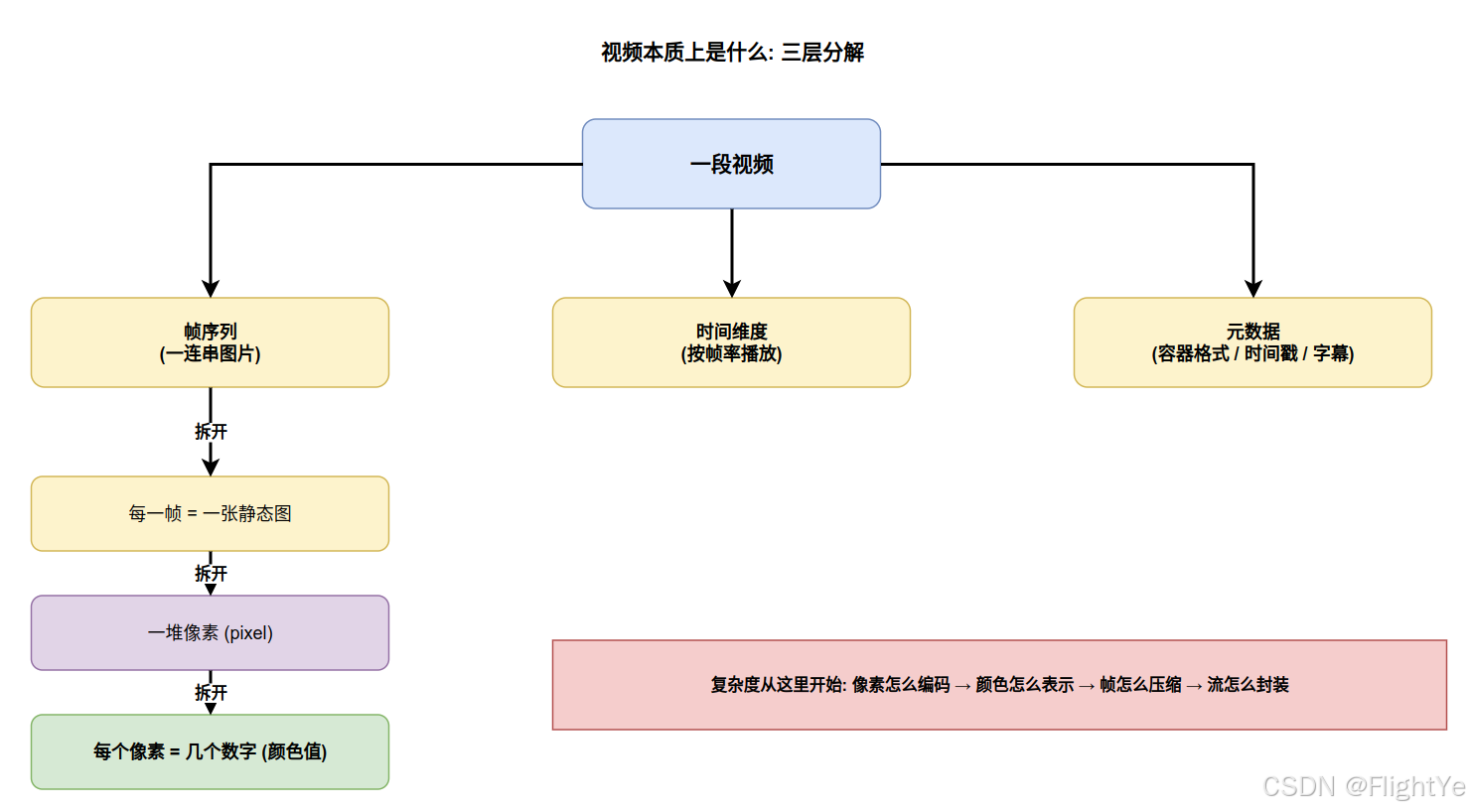

0. 视频本质上是什么

视频从"一张张图片"变成可播放文件，核心链路可以拆成 4 个连续问题：

阶段	核心问题	后续对应知识点
像素编码	像素值怎么存、分辨率怎么算、每帧有多少数据	分辨率、像素格式、采样
颜色表示	RGB / YUV 怎么表达颜色，人眼为什么更适合 YUV	YUV vs RGB、色域、Gamma
帧内 / 帧间压缩	单帧怎么压缩，多帧之间怎么复用相似内容	编码器、I/P/B 帧、码率
码流封装	压缩后的音视频数据怎么组织成可播放文件 / 流	MP4 / FLV / HLS / DASH

一句话记忆 ：视频工程的复杂度，基本都来自这条链路------像素怎么编码 → 颜色怎么表示 → 帧怎么压缩 → 流怎么封装。

1. 分辨率（Resolution）

1.1 含义

分辨率 = 宽 × 高，单位是像素（pixel）。常见档次：

名称	分辨率	像素总数	备注
480p	854 × 480	~40 万	SD
720p	1280 × 720	~92 万	HD
1080p	1920 × 1080	~200 万	FHD ⭐
2K	2560 × 1440	~370 万	QHD
4K	3840 × 2160	~830 万	UHD
8K	7680 × 4320	~3300 万	---

1.2 像素总数 = 计算量

分辨率	相对 1080p	计算量
1080p	1×	基准
4K	4×	4 倍计算量
8K	16×	16 倍计算量

分辨率翻倍 → 像素 4 倍 → 计算量 4 倍。这就是为啥 4K 比 1080p 难播 4 倍。

1.3 显示分辨率 ≠ 视频分辨率

屏幕跟视频分辨率经常对不上。比如手机屏 2400×1080，视频是 1920×1080------播放器要做 1920 → 2400 的横向缩放（插值），缩放算法的好坏直接影响画质。

1.4 为啥很多视频是 16:9

序号	要点
1	人眼水平视角 > 垂直视角，横屏更舒服
2	电视行业历史延续到现在，16:9 成了通用标准
3	竖屏 9:16 是手机时代的产物（短视频驱动）

2. 帧率（Frame Rate / FPS）

2.1 含义

帧率 = 每秒多少帧，单位 fps（frames per second）。

帧率	用途
24 fps	电影 ⭐（传统胶片标准）
25 fps	PAL 制式（欧洲电视）
30 fps	NTSC 制式（北美电视）/ 通用 ⭐
50/60 fps	高清电视 / 体育
60 fps	游戏直播 / 高质量录像
120 fps	慢镜头素材
240 fps	极慢镜头

2.2 为什么 24 fps 看着不卡

人眼有"视觉暂留"，一帧停留约 100ms。临界点：

帧率	体感
≥ 16 fps	感觉是连续运动
≥ 24 fps	流畅（电影感）
≥ 60 fps	极流畅（运动模糊也减少）

24 fps 是"最低能接受的电影感"。低于这个会感觉一帧一帧的。

2.3 帧率不是越高越好

帧率提高带来两个连锁代价：

数据量↑ → 码率↑ → 文件大 / 带宽贵
解码 CPU↑ → 设备发热 / 功耗大

实战权衡：

场景	帧率
短视频 / 朋友圈	30 fps
电影	24 fps
体育直播	50/60 fps
游戏直播	60 fps
监控	15 fps（够用就好）
RTC 通话	15-30 fps

2.4 VFR vs CFR

类型	全称	特点	典型场景
CFR	Constant Frame Rate	恒定帧率，每帧间隔严格相等	大多数普通视频 / 易处理
VFR	Variable Frame Rate	可变帧率	屏幕录制 / 监控 / 难同步

VFR 的实战坑：FFmpeg 转码时容易出 PTS 乱跳，需要 -vsync cfr 强制转 CFR。

3. 码率（Bitrate）

3.1 含义

码率 = 每秒多少 bits 数据，单位 bps（bits per second）。

text 复制代码

1 Kbps = 1,000 bps
1 Mbps = 1,000,000 bps

不同码率档次的画质体感（H.264 编码）：

码率	画质体感
500 Kbps	480p 还行
2 Mbps	720p 不错
4 Mbps	1080p 好
20 Mbps	4K 高质量

3.2 文件大小怎么算

text 复制代码

文件大小（字节）= 码率（bps）× 时长（秒）÷ 8

例：1080p 4Mbps 的 60 分钟视频：

text 复制代码

4_000_000 × 3600 ÷ 8 = 1.8 GB

码率确定 → 文件大小确定。这就是为啥短视频 App 要严格控制码率。

3.3 CBR / VBR / CRF 三种模式

模式	含义	优劣
CBR Constant	恒定码率	直播必备 / 文件大小可预测
VBR Variable	可变码率	复杂场景给高码率，简单场景省 / 文件大小不可预测
CRF Constant Rate Factor	恒定质量	x264 / x265 默认 / 用户感知最稳

简单选型原则：

项	说明
直播 / 流媒体	CBR
归档 / 离线	VBR 或 CRF
不确定	CRF 23（x264 默认）

3.4 码率 vs 帧率 vs 分辨率的关系

三者任何一个上升，码率都跟着上升：

项	说明
分辨率↑	每帧需要更多 bits → 码率↑
帧率↑	帧总数变多 → 码率↑
画质要求↑	每像素更多 bits → 码率↑

经验值（H.264 编码）：

分辨率	30fps	60fps
720p	1.5-3 Mbps	3-5 Mbps
1080p	3-6 Mbps	6-10 Mbps
4K	15-25 Mbps	25-40 Mbps

4. 像素 → 颜色 → YUV vs RGB

4.1 RGB（屏幕用）

每个像素 = (R, G, B) 三个数。取值范围：8bit 是 0--255，10bit 是 0--1023。

举例：(255, 0, 0) = 纯红，(0, 255, 0) = 纯绿。

4.2 YUV（视频用 ⭐）

YUV 把"亮度"和"色彩"拆开：

项	说明
Y	= 亮度（luminance）
U	= 蓝色差（Cb）
V	= 红色差（Cr）

转换公式（BT.601）：

text 复制代码

Y =  0.299·R + 0.587·G + 0.114·B
U = -0.169·R - 0.331·G + 0.500·B + 128
V =  0.500·R - 0.419·G - 0.081·B + 128

4.3 为什么视频用 YUV 而不是 RGB

人眼对亮度（Y）敏感、对色彩（U/V）不敏感------这意味着 U/V 可以以更低分辨率存储而不被察觉。

YUV420 把 U/V 横纵都减半，同样画质，数据量比 RGB 少 50%。这就是 YUV420 是视频默认格式的根本原因。

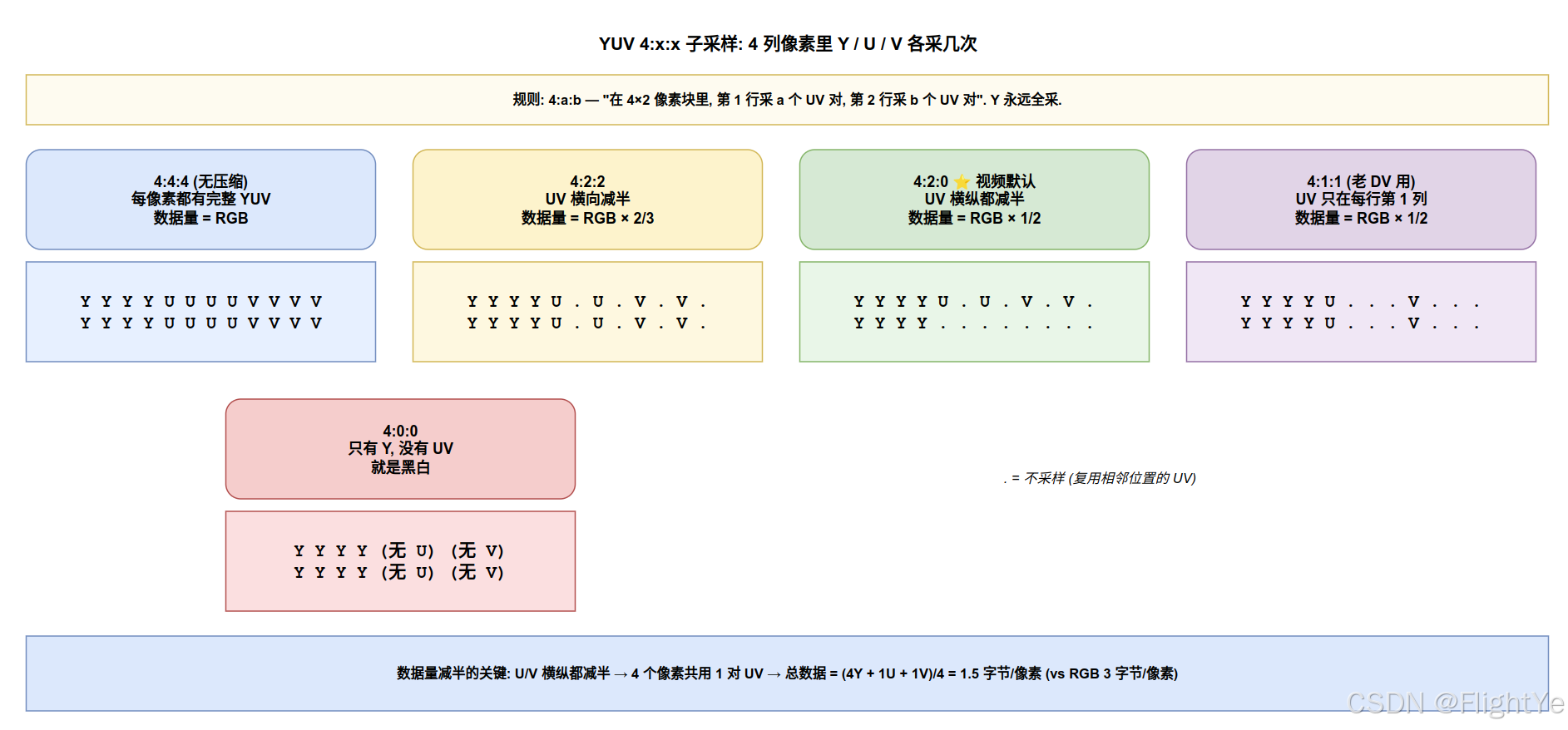

4.4 YUV 子采样：4:4:4 / 4:2:2 / 4:2:0 / 4:1:1 / 4:0:0

子采样格式用 4:a:b 表示------在 4×2 像素块里，第 1 行采 a 个 UV 对、第 2 行采 b 个 UV 对。Y 永远全采。

格式	UV 减少	数据量 vs RGB	典型用途
4:4:4	不减	100%（=RGB）	影视后期、专业制作
4:2:2	横向减半	~67%	广播电视、专业摄像
4:2:0 ⭐	横纵都减半	50%	视频默认（H.264/H.265/JPEG）
4:1:1	横向减 1/4	50%	老 DV 格式
4:0:0	无 UV	33%（仅 Y）	黑白视频

核心数据节省：4:2:0 让 4 个像素共用 1 对 UV，每像素 1.5 字节（Y + 0.25U + 0.25V），相比 RGB 的 3 字节/像素省一半。这就是"用人眼对色彩不敏感"换数据量。

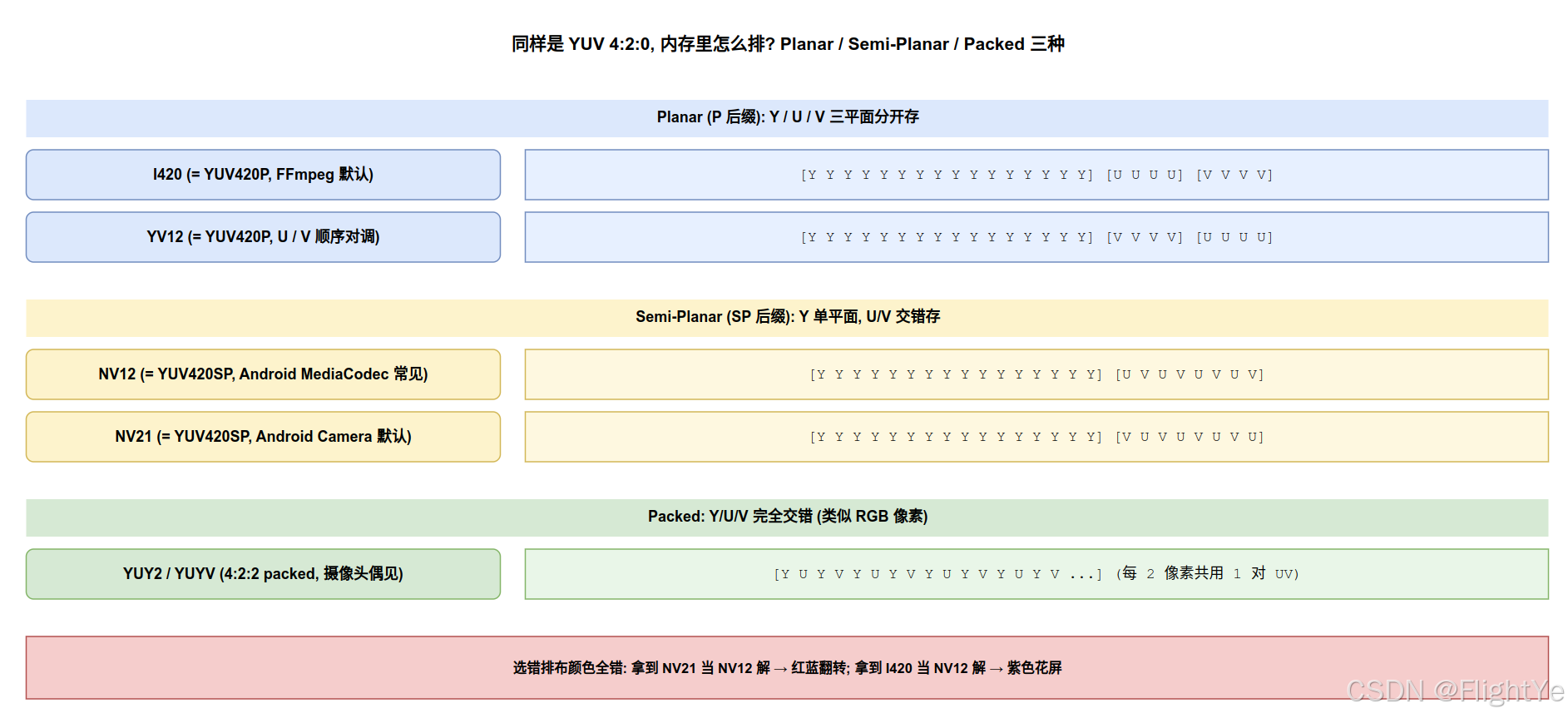

4.4.1 Planar / Semi-Planar / Packed ------ 内存里怎么排

同样是 YUV 4:2:0，内存排布有 3 种 ------这就是为什么有 YUV420P 和 YUV420SP 之分：

Planar（带 P 后缀）：Y / U / V 三平面分开

格式名	别名	排布	谁在用
I420	YUV420P	`[Y...] [U...] [V...]`	FFmpeg 默认、x264/x265 输入
YV12	YUV420P	`[Y...] [V...] [U...]`（U/V 顺序对调）	部分老格式 / DirectShow

Semi-Planar（SP 后缀）：Y 单平面，U/V 交错

格式名	排布	谁在用
NV12	`[Y...] [UVUVUV...]`	Android MediaCodec、Intel QSV、Apple VideoToolbox
NV21	`[Y...] [VUVUVU...]`（U/V 交错顺序对调）	Android Camera 默认输出

Packed：Y/U/V 完全交错（4:2:2 才有）

格式名	排布	谁在用
YUY2 / YUYV	`[YUYVYUYV...]`	部分摄像头、Windows DirectShow

4.4.2 "YUV420" 跟 "YUV420P" 区别

项	说明
YUV420	是"4:2:0 子采样"的抽象描述，不指定内存排布。光说"YUV420"还不够，对方不知道你给的是 I420 / NV12 还是 NV21
YUV420P	明确指 Planar 排布（= I420 / YV12）
YUV420SP	明确指 Semi-Planar 排布（= NV12 / NV21）

实战经验：

项	说明
跟 FFmpeg 打交道	默认 I420（YUV420P）
跟 Android Camera 打交道	默认 NV21
跟 Android MediaCodec 打交道	大概率是 NV12 （但有些机器返回 I420，必须先 query `MediaFormat.KEY_COLOR_FORMAT`）
跟 iOS VideoToolbox	NV12（kCVPixelFormatType_420YpCbCr8BiPlanarVideoRange）

写代码时一定要确认是哪种------拿错格式，颜色全错（蓝绿翻转、紫色花屏、整体偏色都是这个原因）。

5. Gamma ------ 一个被忽视的细节

5.1 问题

线性传输有 mismatch：

序号	要点
1	摄像机捕获的是线性光强
2	人眼感知是非线性（对暗部敏感）
3	显示器响应也是非线性

如果直接传线性数据到屏幕，暗部细节会大量丢失。

5.2 Gamma 校正

通过两次幂运算"绕弯"：编码时压暗部、解码时复原。Gamma 通常取 2.2。

text 复制代码

store_value   = pow(linear, 1/2.2)       // 编码 (压暗)
display_value = pow(store_value, 2.2)    // 显示 (反向)

5.3 为什么这么干

8bit 整数只有 256 级。线性存储下，暗部只能用 1--30、亮部却用了 31--255------大部分位深给了人眼不敏感的亮部，浪费。

Gamma 后，暗部用 1--128、亮部用 128--255，人眼看上去更"均匀"，暗部细节肉眼可辨。

5.4 视频开发中的体现

不同视频源用不同 gamma 曲线，显示前要做 transfer function 转换：

标准	用途
sRGB	标准显示 gamma
BT.709	HD 视频 gamma
BT.2020	UHD 视频 gamma
PQ	HDR（完全不同的曲线）
HLG	HDR（折中）

这就是 HDR 涉及的 transfer characteristics。第 1.4 篇细讲。

6. 色域（Color Gamut）

6.1 含义

色域 = 能表达的颜色范围（在 CIE 1931 色度图上的覆盖区域）。

主流色域：

色域	用途	覆盖度
sRGB	标准 web / 显示器	普通
BT.709	HD 视频 ⭐	与 sRGB 接近
Display P3	iPhone / Mac	比 sRGB 大 25%
DCI-P3	数字电影	同上
BT.2020	UHD / HDR ⭐⭐	比 sRGB 大 80%

6.2 为什么色域重要

窄色域 → 拍出的红色不够红（饱和度上限低）
宽色域 → 颜色范围更广，HDR 必备

第 1.4 篇专题讲。

7. 采样定理（Nyquist）

7.1 定理

要无失真地采样一个信号，采样率必须 ≥ 信号最高频率的 2 倍。

7.2 应用

7.2.1 音频

序号	要点
1	人耳能听 20Hz -- 20kHz
2	采样率必须 ≥ 40kHz
3	所以 CD 用 44.1kHz、视频音轨用 48kHz

7.2.2 视频帧率

"运动"也是一种"频率"：

帧率太低 → 运动失真（走路看着像跳）
24 fps ≈ 12Hz 上限（够用，因为有运动模糊掩盖）

7.2.3 抗混叠（Anti-aliasing）

缩放视频时，高频细节超过采样率会出现摩尔纹。解决方法 ：缩放前做低通滤波（sws_scale 用的算法就是这个原理）。

8. 隔行 vs 逐行（Interlaced vs Progressive）

8.1 隔行扫描（1080i）

i 表示 interlaced。每"次"扫一半（一个 field）：奇数行 → 偶数行 → 奇数行......每秒 50 fields = 25 frames。老 CRT 电视用这个，目的是减少闪烁。

8.2 逐行扫描（1080p） ⭐

p 表示 progressive。每"次"扫整帧。数字时代的主流。

8.3 隔行的问题

处理隔行视频时，必须先做 deinterlace（去交错），否则运动场景会出现"梳子状"（combing effect）伪影。

FFmpeg 处理：

bash 复制代码

ffmpeg -i interlaced.ts -vf yadif=1 progressive.mp4

yadif 是常用的去交错滤镜。

9. 常见术语速查

术语	含义
Aspect Ratio	宽高比（16:9 / 4:3 / 9:16）
Pixel Aspect Ratio	像素的宽高比（一般 1:1，DV 是 1.07）
Stride / Pitch	每行字节数（含对齐 padding）
GOP	I 帧 + 跟它的所有 P/B 帧（参考 1.3 篇）
Profile	编码器档次（Baseline / Main / High）
Level	编码参数限制（4.1 / 5.0）
HDR	高动态范围
HLG / PQ	HDR 的 transfer function
DCT	离散余弦变换（编码器内部）
Macroblock	宏块（H.264 编码的基本单位 16×16）
CTU	Coding Tree Unit（H.265 编码单位 64×64）

10. 计算示例：1080p 60fps 4Mbps H.264 视频

这个例子重点不是背公式，而是建立一个直觉：未压缩视频是 Gbps 级别，编码后才会降到 Mbps 级别。

10.1 基础参数

项目	数值	说明
分辨率	`1920 × 1080`	每帧约 207 万像素
帧率	`60 fps`	每秒 60 帧
像素吞吐	`1920 × 1080 × 60 ≈ 1.24 亿像素/秒`	后续所有码率计算都从这里出发
目标码率	`4 Mbps`	H.264 编码后的网络 / 文件码率

10.2 未压缩码率 vs H.264 目标码率

数据形态	每像素 bit 数	计算方式	结果	直觉
RGB888 原始帧	`24 bit/pixel`	`1.24 亿 × 24`	≈ 2.99 Gbps	屏幕显示友好，但直接存 / 传输基本不可接受
YUV420 原始帧	`12 bit/pixel`	`1.24 亿 × 12`	≈ 1.49 Gbps	已经比 RGB 省一半，但仍然远大于网络视频码率
H.264 编码后	由码控决定	目标码率直接约束	4 Mbps = 0.004 Gbps	通过帧内 / 帧间压缩，把数据量压到可传输范围

10.3 压缩比怎么算

对比口径	公式	压缩比	说明
按 YUV420 原始数据算	`1492.99 Mbps ÷ 4 Mbps`	≈ 373 倍	更贴近编码器输入，因为 H.264 通常吃 YUV420
按 RGB888 原始数据算	`2985.98 Mbps ÷ 4 Mbps`	≈ 746 倍	更适合向非视频同学解释"从屏幕像素到网络码率"的跨度

一句话总结 ：H.264 的价值不是把 4Mbps 变得"更小"，而是把 1.5Gbps 级别的原始 YUV 视频 压到 4Mbps 级别，并尽量让人眼看不出明显损失。

11. 总结

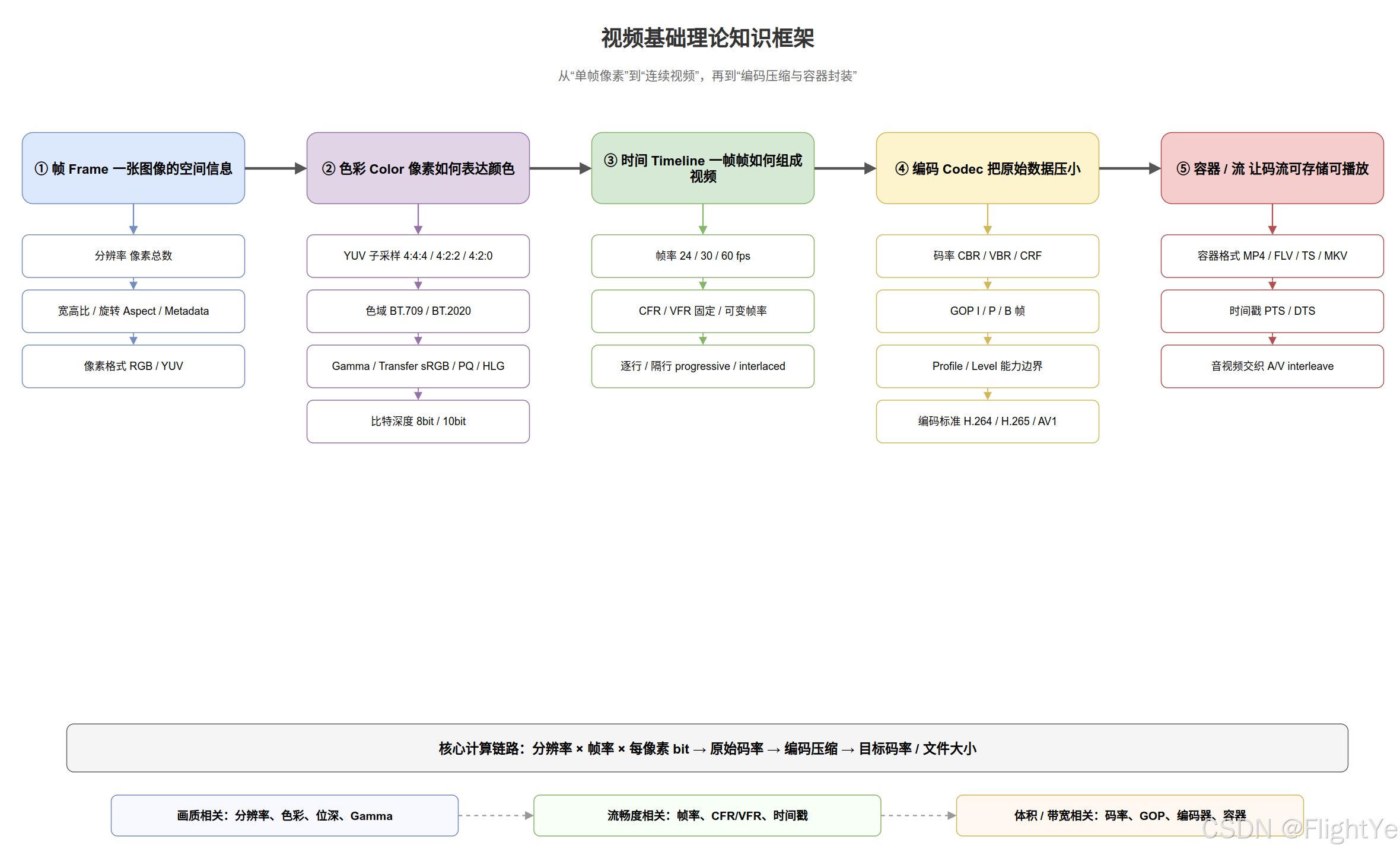

视频基础的"知识框架"：

金句：视频领域 80% 的术语都跟"采样 + 压缩"有关。理解了 YUV 子采样为啥能省一半数据、Gamma 为啥要校正、码率/分辨率/帧率三角关系，剩下的细节都是这些原则的展开。
