【非标自动化】2、认识元器件（电动缸）

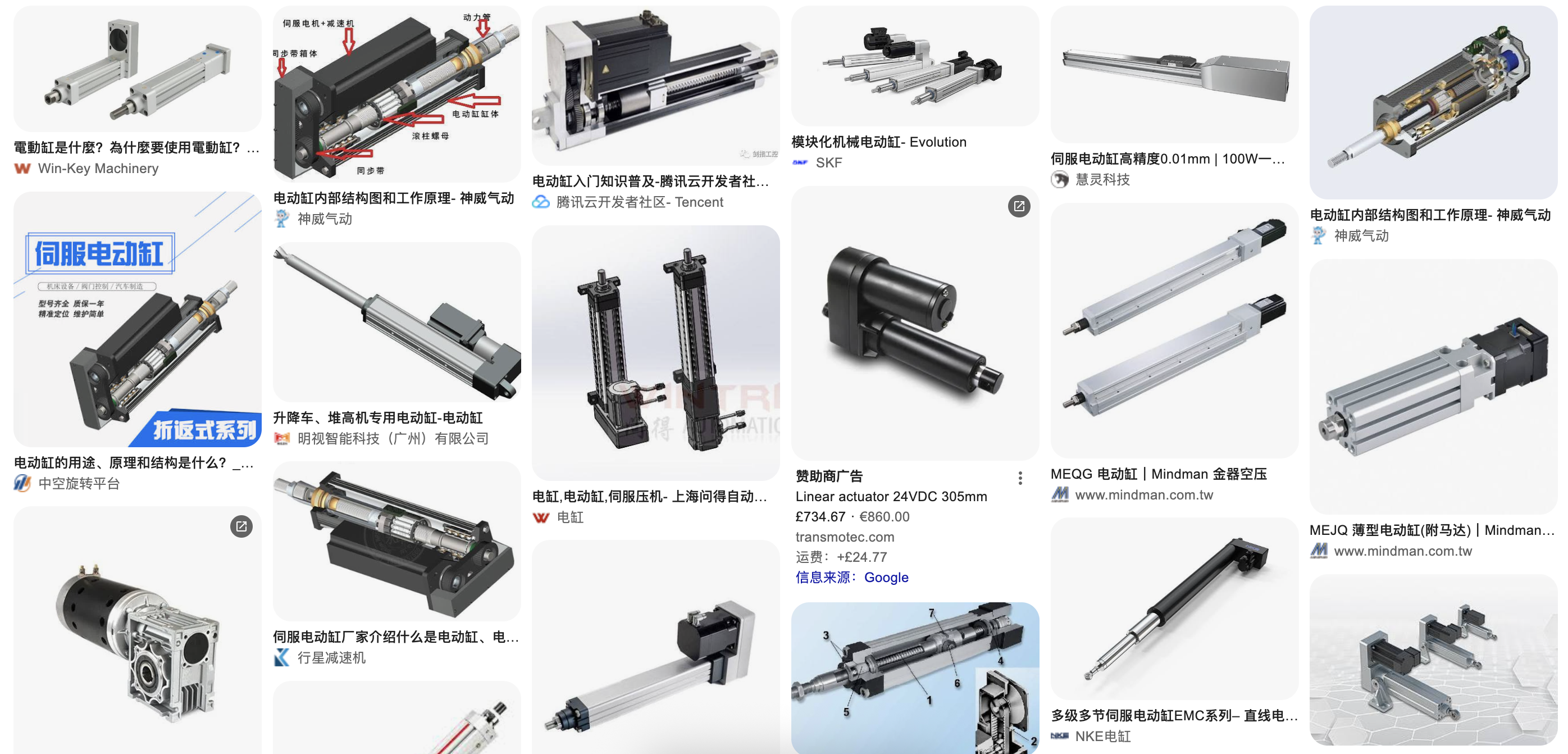

电动缸

电动缸是非标自动化中常见的直线执行元件。

它可以理解为：

复制代码

伺服电机或步进电机
        ↓
丝杆、同步带等传动机构
        ↓
把旋转运动转换成直线运动
        ↓
推杆伸出、缩回

从外观和动作上看，电动缸很像气缸：

复制代码

气缸：压缩空气推动活塞杆伸缩

电动缸：电机通过丝杆推动推杆伸缩

但两者的控制能力差异很大。

气缸通常主要控制两个位置：

复制代码

伸出到位
缩回到位

电动缸则可以控制：

复制代码

移动到任意位置
以多快速度移动
以多大加速度运动
输出多大推力
在多个位置之间往复

因此，电动缸常用于：

精密压装
定量推料
多位置顶升
工件夹紧
调节机构位置
自动开关门
阀门开度调节
升降平台
对位机构
张力控制
点胶、焊接或检测机构移动

一、电动缸在设备中的作用是什么

电动缸的核心作用是：

将电机的旋转运动转换成可控制的直线运动。

完整运动链路通常是：

复制代码

PLC或运动控制器
        ↓
伺服驱动器或步进驱动器
        ↓
电机旋转
        ↓
联轴器、同步带或齿轮传动
        ↓
丝杆旋转
        ↓
丝杆螺母直线移动
        ↓
电动缸推杆伸出或缩回
        ↓
机械负载移动

例如压装设备中：

复制代码

PLC下发压装位置和速度
→ 伺服驱动器控制电机
→ 电动缸推杆向下移动
→ 接近工件时减速
→ 按设定位置或推力压装
→ 达到条件后返回

所以，电动缸不只是"电动版气缸"，而是一套直线运动系统。

二、电动缸的输入是什么，输出是什么

1. 输入

电动缸系统通常有三类输入。

动力电源

供给驱动器和电机的电源，例如：

复制代码

DC 24V
DC 48V
单相AC 220V
三相AC 220V
三相AC 380V

具体取决于：

使用步进电机还是伺服电机
电动缸功率
驱动器电压等级
推力和速度要求

控制指令

PLC或运动控制器向驱动器发送：

使能
启动
停止
伸出
缩回
目标位置
目标速度
加速度
减速度
推力或转矩限制

控制方式可能是：

复制代码

开关量
脉冲加方向
模拟量
RS-485
CANopen
EtherCAT
PROFINET
其他工业总线

机械负载

从机械角度看，电动缸还会承受：

轴向推力
轴向拉力
惯性负载
摩擦阻力
冲击负载
垂直方向重力

这些都会影响电动缸选型和实际运行。

2. 输出

电动缸的主要输出是：

直线位移
直线速度
推力
拉力
加速度
定位结果

例如：

复制代码

输入：
目标位置200mm
目标速度100mm/s

输出：
推杆以设定速度移动到200mm位置

如果是伺服电动缸，还可以根据电机转矩估算或控制推力。

三、电动缸由哪些部分组成

一套典型电动缸通常由以下部分组成：

复制代码

电机
驱动器
减速机构
丝杆
丝杆螺母
推杆
轴承
缸体
导向结构
原点和限位传感器
编码器
制动器
润滑结构

1. 电机

常见动力源：

复制代码

步进电机
闭环步进电机
伺服电机
无刷直流电机

非标自动化中，高性能电动缸最常见的是：

复制代码

伺服电机 + 滚珠丝杆

2. 丝杆

丝杆负责把旋转运动转换成直线运动。

常见类型：

梯形丝杆
滚珠丝杆
行星滚柱丝杆

不同丝杆在：

推力
精度
效率
速度
寿命
成本

方面差异很大。

3. 推杆

推杆是电动缸对外输出直线运动的部件。

它类似气缸的活塞杆，但内部通常通过丝杆螺母带动。

4. 导向与防转机构

丝杆螺母移动时，必须防止推杆跟着旋转。

因此电动缸内部通常带有：

防转槽
导向键
导向套
直线导向结构

如果外部负载存在较大侧向力，仍然可能需要额外导轨。

四、电动缸使用什么电压和电流

电动缸本体没有统一固定电压，必须看它配套的电机和驱动器。

1. 步进电动缸

常见驱动器电源：

复制代码

DC 24V
DC 36V
DC 48V
DC 60V
AC 220V

电机常按相电流标注，例如：

复制代码

2.0A/相
3.0A/相
4.2A/相

2. 伺服电动缸

常见驱动器输入：

复制代码

单相AC 220V
三相AC 220V
三相AC 380V

数字控制信号通常为：

复制代码

DC 24V

抱闸常见电压也是：

复制代码

DC 24V

但必须以具体型号为准。

3. 不能只看电动缸功率选择电流

还要区分：

驱动器额定输入电流
电机额定电流
瞬时峰值电流
抱闸电流
控制信号电流
制动电阻电流

电动缸加速、压装或堵转时，电流可能明显高于匀速空载运行。

五、PLC怎样与电动缸连接

PLC一般不直接驱动电动缸电机，而是控制配套驱动器。

典型结构：

复制代码

动力电源
→ 断路器
→ 伺服或步进驱动器
→ 电动缸电机

PLC
→ 驱动器控制端或通信接口

原点、限位、报警
→ PLC输入

1. 脉冲控制

常见于步进电动缸和传统伺服电动缸。

复制代码

PLC高速脉冲输出
→ 驱动器PUL端

PLC方向输出
→ 驱动器DIR端

PLC使能输出
→ 驱动器ENA或SON端

控制关系：

复制代码

脉冲数量决定移动距离
脉冲频率决定移动速度
方向信号决定伸出或缩回

2. 开关量位置控制

部分一体式电动缸内部已经集成控制器，只需要PLC给出：

复制代码

伸出
缩回
位置1
位置2
位置3
启动
停止
复位

这种方式使用简单，但灵活性通常不如脉冲或总线控制。

3. 总线通信

现代电动缸可能通过：

复制代码

EtherCAT
PROFINET
EtherNet/IP
CANopen
Modbus RTU
Modbus TCP

PLC可以直接发送：

目标位置
速度
加减速度
推力限制
启动命令
回零命令

同时读取：

实际位置
实际速度
实际推力或转矩
报警代码
到位状态
当前运行状态

4. 一体式电动缸

有些电动缸把：

复制代码

电机
驱动器
控制器
编码器
通信接口

全部集成在一起。

PLC只需要：

复制代码

DC24V电源
开关量信号
或通信总线

接线更简单，但维修、兼容性和替换成本需要考虑。

六、电动缸是PNP还是NPN，是源型还是漏型

电动缸的机械本体没有PNP或NPN之分。

PNP和NPN涉及：

驱动器数字输入
驱动器数字输出
原点传感器
正负限位传感器
到位输出
报警输出

例如驱动器使能端：

复制代码

SON
ENA
ENABLE

可能支持：

复制代码

PNP源型控制
NPN漏型控制
干接点控制

必须确认：

PLC输出类型
驱动器输入公共端
控制信号电压
输入是否高电平有效
输入是否低电平有效

1. PNP控制示意

复制代码

PLC输出动作
→ 向驱动器输入端提供+24V
→ 驱动器输入有效

2. NPN控制示意

复制代码

PLC输出动作
→ 将驱动器输入端拉向0V
→ 驱动器输入有效

3. 继电器控制

PLC继电器输出可以作为干接点使用，但：

不适合高速脉冲
不适合高频切换
机械寿命有限

七、电动缸输出是开关量、模拟量、脉冲还是通信数据

电动缸的主要输出是机械直线运动。

但控制和反馈信号可能包括多种类型。

1. PLC到电动缸

可能是：

开关量
高速脉冲
模拟量
通信数据

2. 电动缸到PLC

常见开关量：

复制代码

驱动器准备好
运行中
定位完成
原点到达
伸出到位
缩回到位
报警
推力达到

3. 脉冲反馈

闭环电动缸可能输出：

编码器A/B相
位置脉冲
高频测速信号

但很多系统中，编码器只接入驱动器，不直接接PLC。

4. 模拟量反馈

有些系统可以输出：

复制代码

0～10V
4～20mA

表示：

实际位置
实际推力
实际速度
实际转矩

5. 通信反馈

通过总线可以读取：

实际位置
目标位置
实际速度
实际电流
电机转矩
推力估算值
报警代码
使用寿命数据
累计行程

八、电动缸有哪些常见类型

1. 直线式电动缸

电机与丝杆处于同一轴线上。

复制代码

电机
→ 联轴器
→ 丝杆
→ 推杆

优点：

结构简单
传动效率较高
安装直观
零件较少

缺点：

整体长度较长
后方需要给电机留空间

2. 折返式电动缸

电机与缸体平行，通过同步带或齿轮传动。

复制代码

电机
→ 同步带或齿轮
→ 丝杆
→ 推杆

优点：

总体长度较短
适合轴向空间不足的位置
电机布置更灵活

缺点：

结构更复杂
多一套传动机构
可能增加背隙、噪声和维护点

3. 步进电动缸

特点：

成本较低
控制相对简单
适合中低速
适合负载较稳定的简单定位

风险：

开环系统可能失步
高速推力下降
过载能力有限

4. 伺服电动缸

特点：

编码器闭环
速度范围宽
定位精度高
响应快
过载能力较强
可以做位置、速度和推力控制

适合：

高速定位
精密压装
多位置控制
负载变化较大
对可靠性要求较高的设备

5. 重载电动缸

通常采用：

复制代码

大功率伺服电机
+ 行星滚柱丝杆

适合：

大吨位压装
重载升降
大推力夹紧
工业成型设备

九、电动缸的重要选型参数

1. 额定推力

额定推力表示电动缸可以长期输出的轴向力。

例如：

复制代码

额定推力：5kN

大约相当于：

复制代码

约510kgf

但不能简单理解为能够安全提升510kg。

还要考虑：

动态负载
加速度
垂直重力
摩擦
冲击
安全系数
工作周期
丝杆寿命

2. 最大推力

最大推力通常只能短时间输出。

例如：

复制代码

额定推力：5kN
最大推力：10kN

不能长期按10kN运行，否则可能造成：

电机过载
丝杆寿命下降
轴承损坏
驱动器报警
机械结构变形

3. 行程

常见行程：

复制代码

50mm
100mm
200mm
300mm
500mm
1000mm

行程越长，通常越要关注：

丝杆临界转速
推杆弯曲
整体刚性
运行速度
安装误差
防护结构
成本

4. 运行速度

常见单位：

复制代码

mm/s

例如：

复制代码

最大速度：500mm/s

速度由以下因素共同决定：

电机转速
丝杆导程
减速比
丝杆临界转速
推力要求
负载惯量
驱动器能力

5. 丝杆导程

丝杆导程表示：

丝杆每转一圈，螺母直线移动多少距离。

例如：

复制代码

导程5mm
→ 丝杆转1圈，推杆移动5mm

导程20mm
→ 丝杆转1圈，推杆移动20mm

导程越大：

相同电机转速下，直线速度越高
相同电机转矩下，理论推力越小
每圈对应位移更大
机械分辨率相对降低

导程越小：

速度较低
推力较大
位置分辨率较高
电机需要转更多圈

6. 推力与电机转矩关系

忽略部分损失时，丝杆推力近似为：

复制代码

F = 2πηT ÷ L

其中：

F：轴向推力
η：丝杆效率
T：丝杆输入转矩
L：丝杆导程

可以看出：

复制代码

电机转矩越大
→ 推力越大

丝杆导程越小
→ 推力越大

但实际还要考虑：

减速比
丝杆效率
轴承摩擦
密封阻力
安全系数

7. 重复定位精度

重复定位精度表示：

电动缸多次从不同位置返回同一个目标位置时，实际停止位置之间的离散程度。

例如：

复制代码

重复定位精度：±0.02mm

这不等于绝对位置误差一定只有±0.02mm。

8. 定位精度

定位精度还受以下因素影响：

丝杆导程误差
编码器精度
联轴器误差
传动背隙
缸体刚性
负载变形
温度变化
安装误差

需要区分：

复制代码

指令分辨率
重复定位精度
绝对定位精度

三者不是一回事。

9. 背隙

背隙主要在运动方向反转时体现。

例如：

复制代码

向前移动停止
→ 改为向后移动
→ 电机已经反转一小段
→ 推杆才开始反向移动

背隙会影响：

反向定位精度
压装精度
往复重复性
控制响应

滚珠丝杆预压可以减小背隙，但成本和摩擦可能增加。

10. 工作制

需要确认：

复制代码

连续工作
短时工作
周期工作

电动缸通常还会标注：

复制代码

负载持续率
Duty Cycle

例如：

复制代码

负载持续率25%

表示在一个工作周期中，运动或带载时间不能过长。

如果频繁高速往复，应计算：

每分钟动作次数
单次行程时间
停止时间
平均推力
峰值推力
电机温升
丝杆寿命

11. 动态负载与静态负载

静态推力是停在某位置时承受的负载。

动态推力则包括：

加速负载
减速负载
摩擦
冲击
惯性

动态选型通常比静态选型要求更高。

12. 允许侧向力

普通电动缸主要承受轴向力。

不应让推杆承受较大的：

径向力
弯矩
偏心力
扭转载荷

如果负载存在侧向力，应增加：

直线导轨
导杆
滑台
外部支撑机构

13. 是否自锁

梯形丝杆在某些条件下具有一定自锁能力。

滚珠丝杆效率高，通常不具备可靠自锁能力。

因此垂直安装时，断电后负载可能带动丝杆反转，造成下落。

需要考虑：

电机制动器
机械锁
防坠器
平衡机构
自锁减速机

不能仅凭"丝杆不会动"判断安全。

14. 是否带抱闸

垂直轴或需要断电保持时，通常选择带抱闸电机。

抱闸常见逻辑：

复制代码

通电松闸
断电抱闸

抱闸主要用于保持，不适合长期作为高速动态制动器使用。

15. 原点和限位

电动缸通常需要：

复制代码

原点传感器
伸出限位
缩回限位

有些电动缸内部集成磁性传感器、接近开关或光电开关。

还应设置：

复制代码

软件限位
硬件限位
机械极限

16. 安装方式

常见安装方式：

前法兰
后法兰
底脚安装
铰接安装
耳轴安装
侧面安装

安装方式影响：

受力方向
推杆同轴度
缸体变形
维护空间
负载摆动

17. 防护等级和环境

需要考虑：

粉尘
水汽
油污
切屑
焊渣
洁净室
食品环境
高温
低温
腐蚀
防爆要求

电动缸内部有丝杆、轴承和润滑脂，对防尘和密封要求通常高于普通气缸。

十、电动缸正常工作时是什么状态

正常运行通常表现为：

驱动器无报警
伺服或步进使能正常
原点状态正确
正负限位未异常触发
推杆伸缩平稳
速度与指令基本一致
实际位置跟随目标位置
到位信号正常
推力或电流在合理范围
无明显异响
无异常振动
电机和缸体温升稳定
润滑正常
无机械卡滞

例如PLC监控可能显示：

复制代码

目标位置：200.00mm
实际位置：199.98mm
到位信号：ON
驱动器报警：OFF
实际推力：正常

十一、电动缸故障时会出现什么现象

1. 电动缸完全不动作

可能原因：

驱动器未上电
驱动器报警
没有使能
PLC没有下发运动命令
原点或限位信号异常
抱闸没有释放
电机动力线断开
编码器线异常
推杆机械卡死
丝杆或轴承损坏

2. 电机在转，但推杆不动

可能原因：

联轴器松脱
同步带断裂
同步轮打滑
丝杆与电机连接断开
丝杆螺母损坏
键槽损坏
内部传动零件断裂

3. 推杆只抖动、不正常移动

可能原因：

步进电机相线接错
驱动器参数错误
电机动力线异常
机械卡滞
加速度太大
电机转矩不足
丝杆损坏
抱闸未完全释放

4. 移动距离不正确

可能原因：

电子齿轮设置错误
步进细分设置错误
丝杆导程参数错误
减速比设置错误
PLC脉冲数计算错误
联轴器打滑
步进电机失步
机械背隙过大

5. 定位不准

可能原因：

丝杆背隙
丝杆磨损
编码器参数错误
联轴器松动
机械结构变形
外部负载偏心
原点重复精度差
步进系统失步
到位范围设置过宽
缸体安装不同心

6. 运动速度上不去

可能原因：

驱动器最大速度限制
电机功率不足
丝杆临界转速限制
负载过大
导程太小
加速时间过短
机械阻力大
电源容量不足
步进电机高速转矩不足

7. 推力不足

可能原因：

电机转矩不足
驱动器电流限制过低
丝杆导程过大
减速比不合适
丝杆效率下降
机械摩擦过大
负载偏心
电机过热降额
电源电压不足

8. 运行中报警

常见报警：

过流
过载
过压
欠压
位置偏差过大
编码器异常
电机过热
驱动器过热
通信故障
正负限位异常

9. 电动缸异响

可能原因：

丝杆缺少润滑
轴承损坏
丝杆磨损
同步带过紧或过松
联轴器不同心
推杆受到侧向力
缸体安装变形
内部防转结构磨损

10. 电动缸发热严重

可能原因：

长期大推力运行
工作频率过高
负载持续率超标
电机选型偏小
机械卡滞
润滑不足
抱闸摩擦
步进驱动电流设置过高
环境散热不良

11. 垂直电动缸断电下落

可能原因：

没有抱闸
抱闸损坏
抱闸控制时序错误
滚珠丝杆不能自锁
负载超过制动器能力
机械防坠缺失

这是安全风险较高的故障。

十二、如何通过万用表、PLC和驱动器定位故障

第一步：查看驱动器状态

首先检查：

电源指示
运行状态
使能状态
报警代码
实际位置
实际速度
实际电流
实际转矩

不要只通过断电重启消除报警，应先记录报警代码。

第二步：检查PLC是否发出命令

在PLC监控中确认：

复制代码

运动指令是否执行
目标位置是否正确
目标速度是否正确
方向是否正确
使能是否接通
原点是否完成
限位是否触发
驱动器报警输入是否有效

如果PLC运动指令没有执行，问题还没有到电动缸本体。

第三步：检查电源

用万用表检查：

驱动器主电源
DC24V控制电源
抱闸电源
传感器电源
PLC输出公共端

必须根据具体电压等级使用合适的测量方法。

第四步：检查使能和抱闸

电动缸不动作时重点确认：

复制代码

驱动器是否真正使能
抱闸是否真正释放

如果驱动器使能后电流很大但电动缸不动，可能是：

抱闸未释放
机械卡死
丝杆卡死
推杆受到侧向力

第五步：检查脉冲、模拟量或通信

脉冲控制

检查：

PLC是否有高速脉冲输出
脉冲端口是否正确
共阳或共阴接法
5V或24V电平
驱动器是否收到指令脉冲

普通万用表不适合准确测量高速脉冲，可使用：

PLC监控
示波器
驱动器脉冲计数
低频试运行

通信控制

检查：

总线状态
驱动器节点地址
控制字
状态字
目标位置
实际位置
通信报警

第六步：检查原点和限位

在PLC监控中观察：

复制代码

原点
伸出限位
缩回限位

是否随推杆位置正常变化。

如果限位一直有效，PLC或驱动器可能禁止继续运动。

第七步：检查机械阻力

条件允许时，将电动缸与负载机构分离，再进行空载测试。

空载正常

说明问题更可能在：

外部导轨
负载过重
安装不同心
机械卡滞
推杆偏载
机构变形

空载仍异常

说明问题更可能在：

电机
驱动器
丝杆
轴承
联轴器
内部防转机构

第八步：观察实际电流或转矩

如果空载移动时电流或转矩很高，通常说明：

内部摩擦过大
丝杆缺油
缸体变形
推杆受到侧向力
抱闸未完全释放
轴承或丝杆损坏

第九步：检查定位误差来源

当电动缸位置不准时，依次检查：

复制代码

PLC目标值
→ 驱动器电子齿轮
→ 电机实际位置
→ 丝杆导程
→ 联轴器
→ 丝杆螺母
→ 推杆
→ 外部机构

如果驱动器显示位置正确，但机械末端位置不正确，问题多半在机械传动部分。

十三、电动缸安装位置和机械结构有什么要求

1. 推力方向必须与电动缸轴线一致

理想状态：

复制代码

负载运动方向
=
电动缸推杆轴线方向

如果不同心，推杆会受到侧向力，可能导致：

丝杆磨损
导向套磨损
运行电流增加
定位误差
卡滞
寿命下降

2. 电动缸不能代替导轨

电动缸主要负责提供轴向推力。

外部负载的：

重量
弯矩
侧向力
偏心载荷

通常应由直线导轨或机械支撑结构承担。

合理结构：

复制代码

电动缸负责推拉
直线导轨负责承载和导向

3. 推杆端建议使用浮动接头

如果外部机构存在少量安装误差，可以使用：

复制代码

浮动接头
球头接头
关节轴承

吸收少量偏差，避免刚性偏载。

但浮动接头只能补偿小误差，不能解决严重不同心。

4. 缸体安装面必须有足够刚性

安装板过薄或不平，会造成：

电动缸缸体变形
丝杆不同心
运动阻力增加
异响
定位精度下降

5. 长行程要防止推杆弯曲

长行程电动缸伸出后，推杆抗弯能力下降。

需要考虑：

推杆直径
安装方向
推力大小
伸出长度
外部导向
安装方式

尤其是压缩负载下，推杆可能发生屈曲。

6. 垂直安装必须考虑防坠

垂直负载应配置：

电机制动器
机械防坠
安全锁
配重
平衡气缸
独立安全制动器

不能只依赖伺服保持转矩。

7. 必须预留润滑和维护空间

滚珠丝杆、电动缸轴承等需要定期润滑。

应保证：

润滑口可接近
电机可拆卸
编码器和动力插头可操作
缸体有足够拆装空间
防尘罩可以更换

8. 电缆要适合运动

电动缸可能安装在运动机构上，应确认：

是否需要拖链高柔电缆
最小弯曲半径
编码器线与动力线分开
插头防松
电缆不受拉力
屏蔽层正确接地

9. 机械极限位置不能只靠软件

除了程序中的软件限位外，还应考虑：

复制代码

硬件限位开关
机械缓冲
机械止挡
安全行程余量

防止控制失效后推杆撞击内部极限。

十四、电动缸为什么有很多型号

电动缸是机械、电机和控制系统的组合，因此型号维度很多。

一个完整型号可能包含：

复制代码

系列
+ 电机类型
+ 电机功率
+ 额定推力
+ 最大推力
+ 行程
+ 最大速度
+ 丝杆类型
+ 丝杆导程
+ 精度等级
+ 安装形式
+ 电机安装方向
+ 是否带抱闸
+ 是否带限位
+ 防护等级
+ 电缆长度

例如同样是行程200mm的电动缸，可能分别是：

复制代码

额定推力1kN，速度500mm/s

额定推力5kN，速度100mm/s

额定推力20kN，速度20mm/s

它们的用途完全不同。

十五、电动缸与气缸的区别

气缸

优点：

结构简单
成本较低
动作速度快
抗过载能力较好
维修方便
适合简单往复动作

缺点：

定位精度较低
中间位置控制困难
速度稳定性一般
气源能耗较大
噪声和冲击较明显
推力受气压波动影响

电动缸

优点：

位置可编程
速度可编程
加减速度可控
可实现多个停止位置
重复定位精度较高
可监控位置和推力
不需要压缩空气

缺点：

成本较高
控制复杂
对偏载敏感
过载能力受限制
丝杆和润滑需要维护
冲击负载可能损坏传动机构

判断原则：

复制代码

只需要伸出、缩回两个位置
动作快、精度一般
→ 优先考虑气缸

需要多位置、精确速度、精确位移
→ 优先考虑电动缸

十六、电动缸与丝杆模组有什么区别

两者本质上都可能使用：

复制代码

电机 + 丝杆

但结构侧重点不同。

电动缸

通常采用封闭缸体和推杆输出。

特点：

外形接近气缸
适合轴向推拉
安装方式接近气缸
内部丝杆受保护
适合压装、顶升、夹紧

丝杆模组

通常带有外部滑块和导轨。

特点：

滑块直接承载负载
能承受更大的侧向力和弯矩
适合搬运和定位平台
机械安装形式不同

可以简单理解为：

复制代码

电动缸：
主要输出轴向推力

丝杆模组：
主要输出带导向的直线移动平台

十七、电动缸与液压缸的区别

液压缸

优点：

推力非常大
抗冲击能力较强
适合重载压装
功率密度高

缺点：

存在漏油风险
液压站复杂
维护工作多
噪声和清洁问题
精确控制成本较高

电动缸

优点：

清洁
控制精确
易于程序化
无液压油泄漏
位置和速度控制方便

缺点：

超大推力成本较高
抗冲击能力通常不如液压缸
丝杆寿命受负载影响
对偏载和冲击敏感

十八、PLC控制电动缸时应考虑什么

完整程序不能只写：

复制代码

移动到200mm

还应考虑：

驱动器是否准备好
电机是否使能
原点是否建立
当前位置是否可信
正负限位是否正常
目标位置是否合法
目标速度是否合理
加减速度是否合理
推力限制是否正确
抱闸时序是否正确
运动是否超时
定位完成是否有效
是否出现过载
是否出现机械卡滞
急停后如何处理
断电后是否需要回原点
垂直轴是否可能下落

典型流程：

复制代码

设备无报警
且安全条件满足
→ 驱动器使能
→ 松开抱闸
→ 确认原点
→ 下发目标位置和速度
→ 开始运动
→ 监控实际位置、电流和限位
→ 判断定位完成
→ 进入下一工序

如果运动超时：

复制代码

停止运动
→ 记录实际位置
→ 检查驱动器报警
→ 输出"电动缸运动超时"

十九、认识电动缸时最关键的思路

看到设备中的电动缸时，不应只记录：

复制代码

它用来伸出和缩回

还应固定问：

复制代码

它采用步进电机还是伺服电机？
驱动器使用什么电源？
额定推力和最大推力是多少？
行程是多少？
最大速度是多少？
丝杆是梯形丝杆、滚珠丝杆还是滚柱丝杆？
丝杆导程是多少？
重复定位精度是多少？
是否存在背隙？
负载是推力还是拉力？
是否存在侧向力和偏载？
负载持续率是多少？
每天动作多少次？
是水平安装还是垂直安装？
垂直安装是否带抱闸？
断电后负载是否会下落？
PLC通过脉冲还是总线控制？
驱动器输入是PNP、NPN还是干接点？
是否有原点、正限位和负限位？
是否能反馈实际位置和推力？
是否需要推力控制？
机械结构是否有独立导轨？
推杆端是否使用浮动接头？
润滑周期是多少？
是否有防尘、防水要求？

完整控制链路通常是：

复制代码

PLC或运动控制器
→ 脉冲、开关量或总线指令
→ 伺服或步进驱动器
→ 电机
→ 联轴器、同步带或减速机构
→ 丝杆
→ 推杆
→ 机械负载

反馈与保护链路通常是：

复制代码

编码器
原点传感器
正负限位
定位完成
驱动器报警
推力或转矩反馈
→ PLC

故障排查应沿着以下链路逐级检查：

复制代码

PLC运动命令
→ 驱动器使能与报警
→ 位置和速度指令
→ 电机动力线与编码器线
→ 抱闸状态
→ 电机实际转矩
→ 丝杆、轴承和联轴器
→ 推杆与外部导向
→ 机械负载

电动缸出现位置不准、推力不足或运动卡顿时，不能只怀疑PLC或电机。问题还可能来自丝杆磨损、润滑不足、安装不同心、推杆偏载、机械背隙、负载过大和外部导轨卡滞。
