7 Series FPGAs Clocking Resources

结合下面两个文章复习：

https://blog.csdn.net/weixin_46423500/article/details/127571939

https://blog.csdn.net/qq_41300075/article/details/126437987

一、Xilinx 7系列时钟架构

1、全局时钟架构

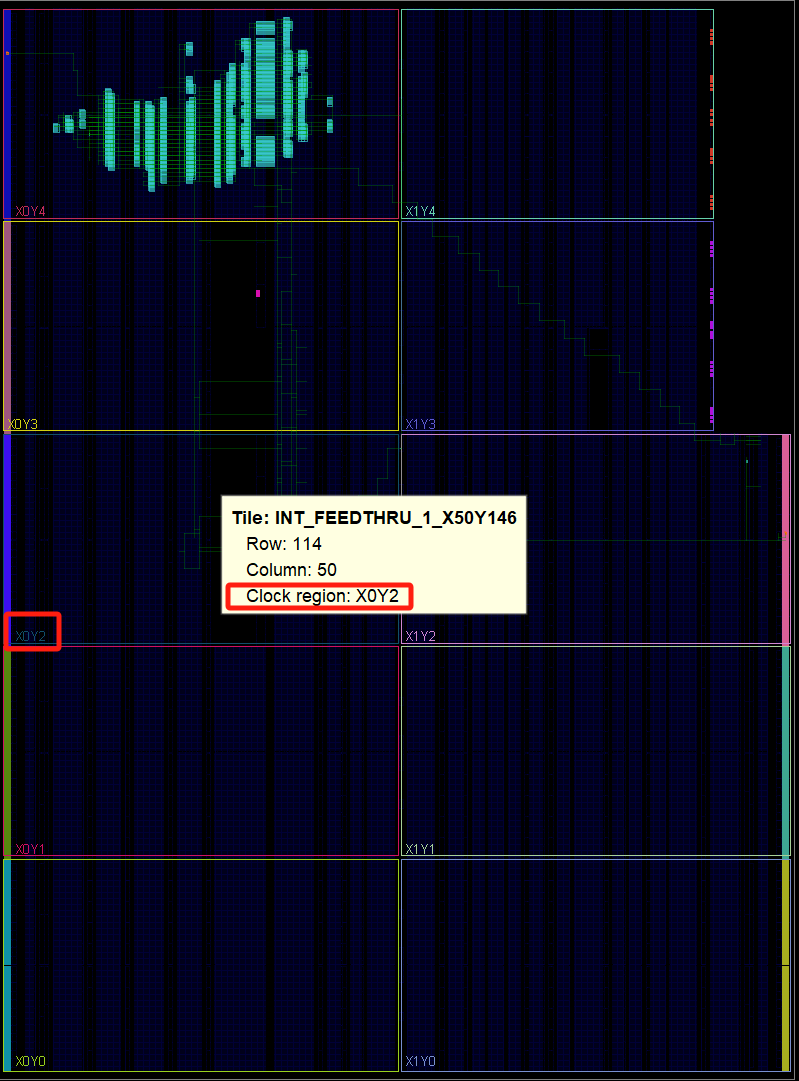

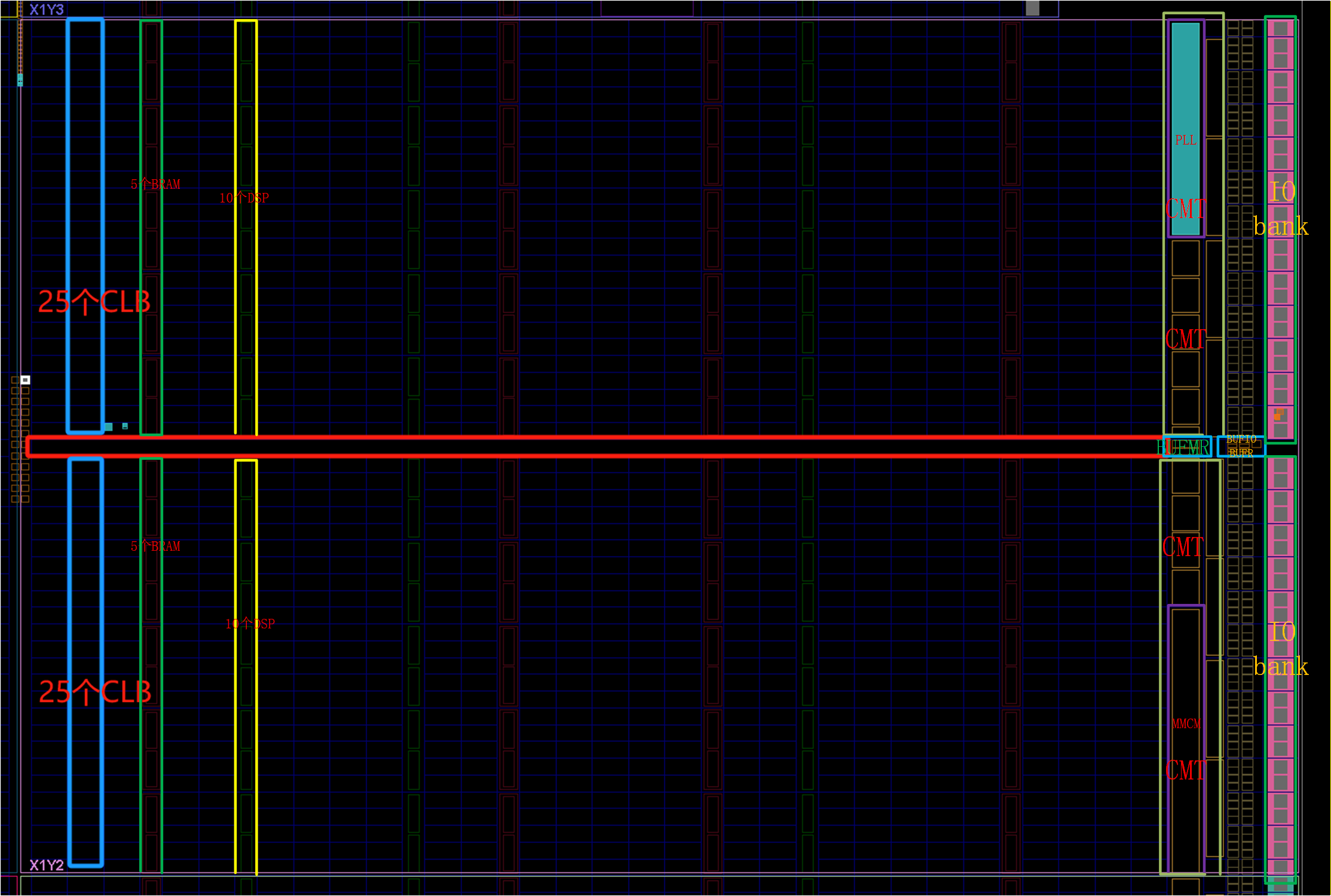

下面是以XC7K160TFFG676-2为例。打开vivado，点击open Implemented Design，查看device，我们能够直观的看见芯片被划分为几个时钟区域。

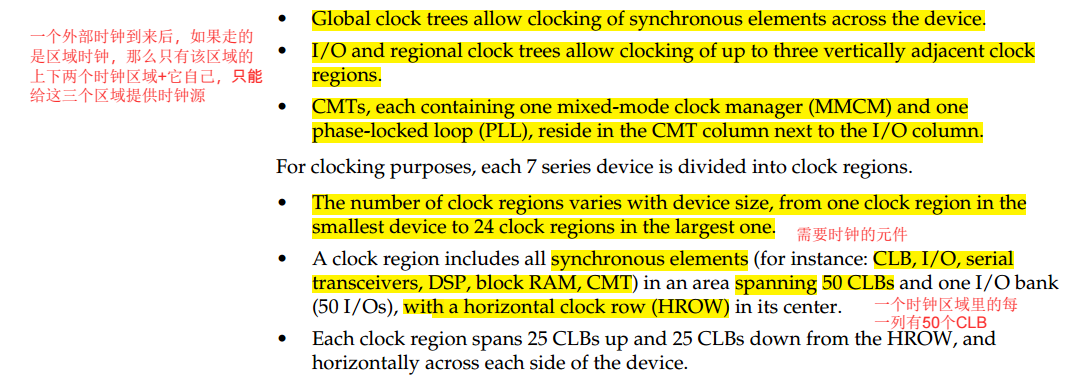

由UG472手册可知：

（1）全局时钟树允许在芯片上对所有的同步元件进行时钟控制。

（2）I/O 和区域时钟树允许对最多三个垂直相邻的时钟区域进行时钟控制。一个外部时钟到来后，如果走的是区域时钟(BUFMR)，那么只有该区域的上下两个区域+它自己，只能给这三个区域提供时钟源。

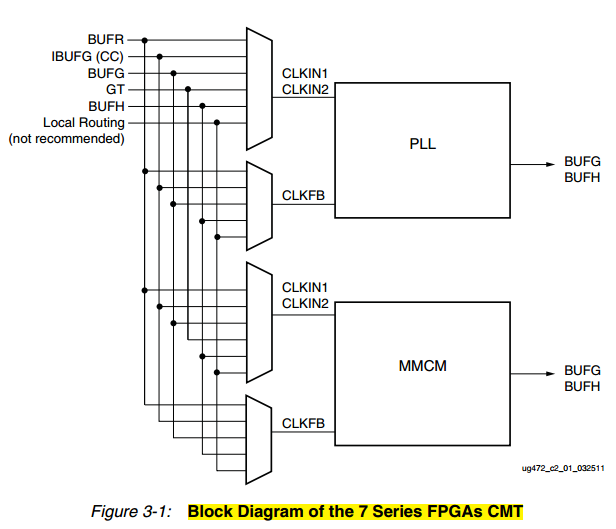

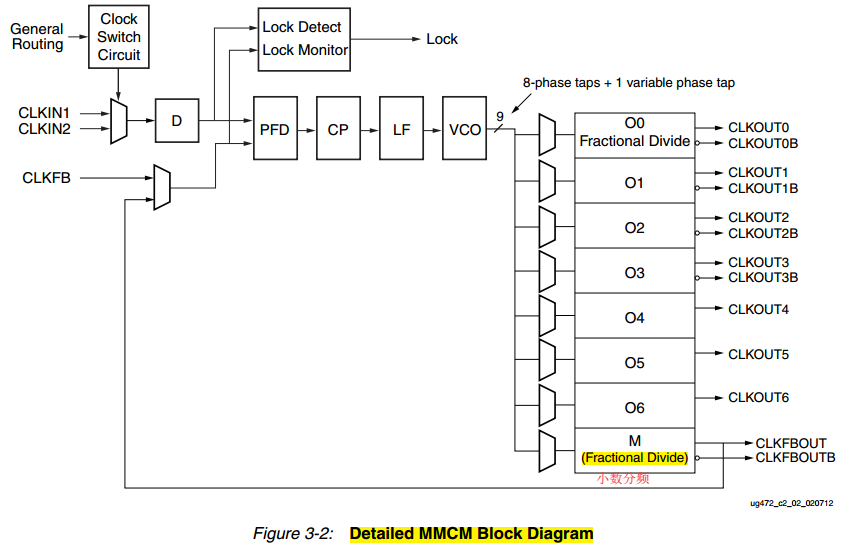

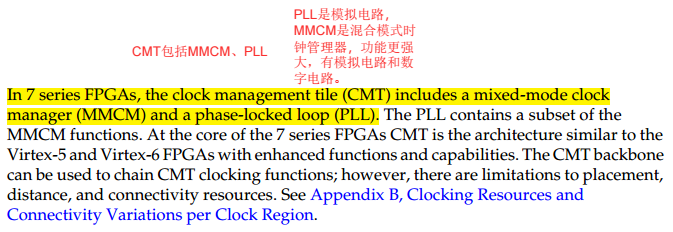

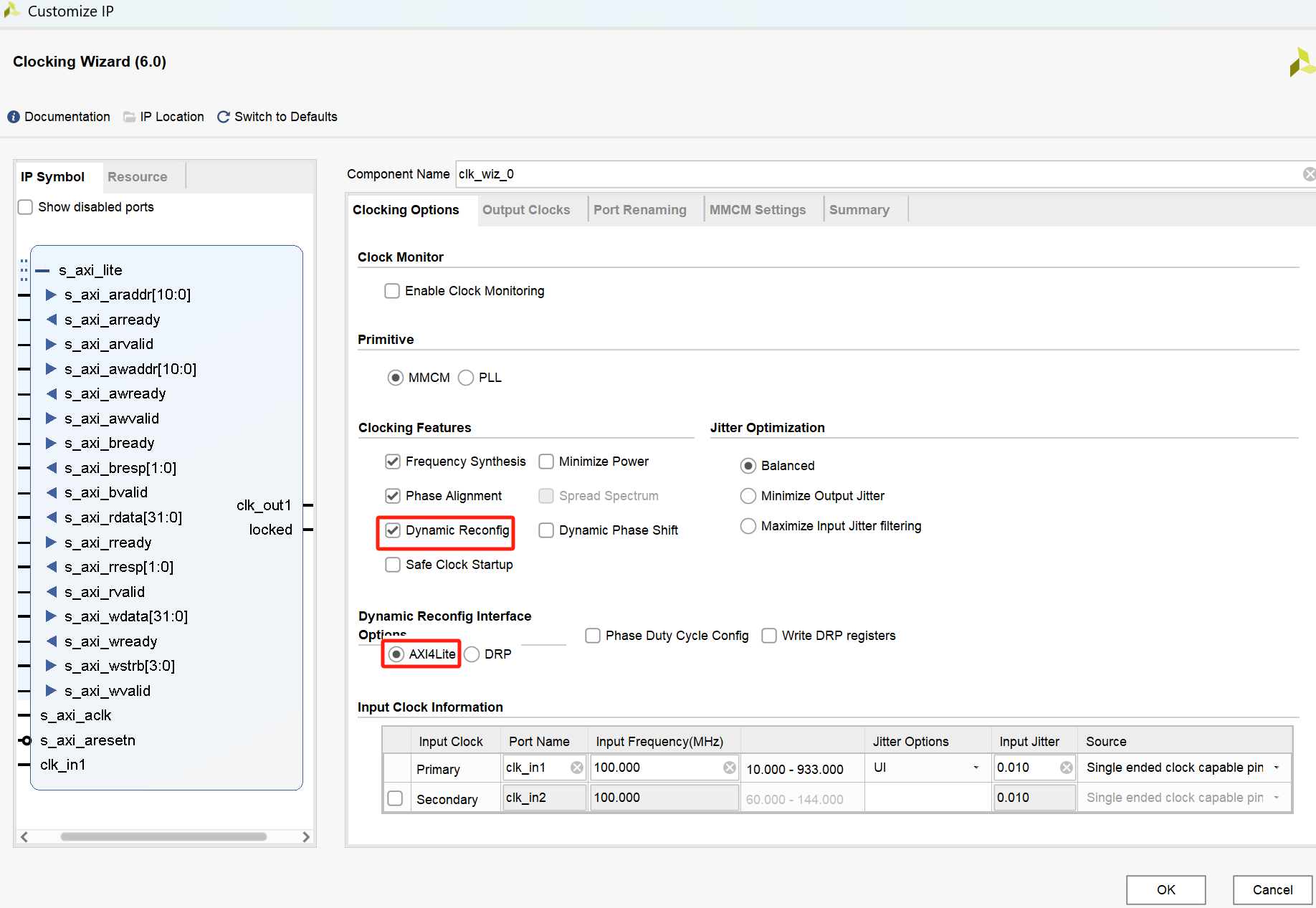

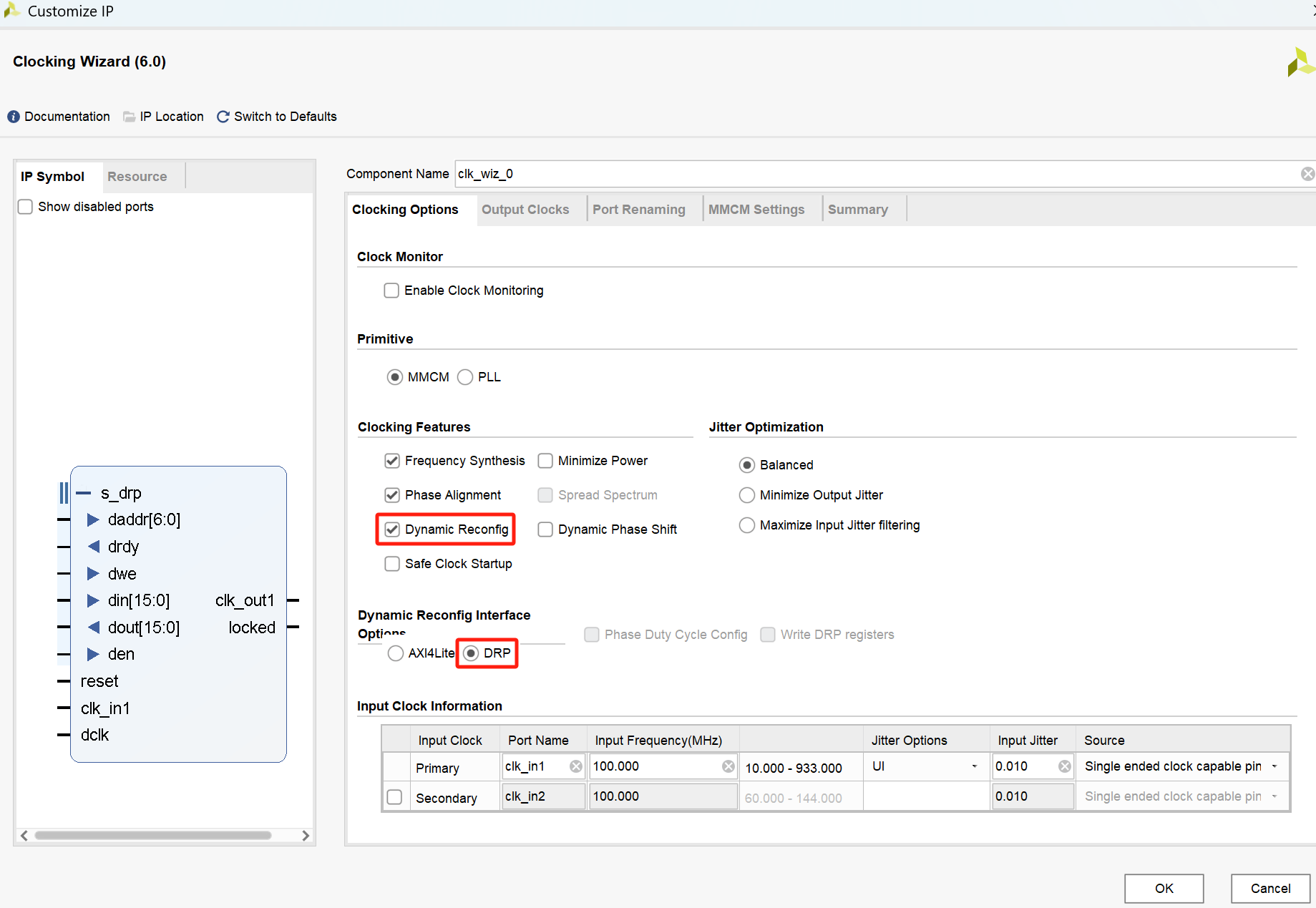

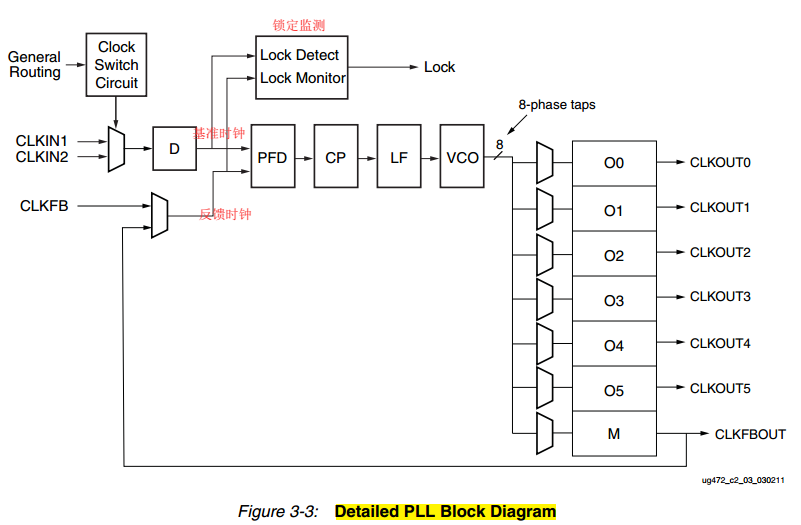

（3）每个CMT 包含一个混合模式时钟管理器（MMCM） 和一个锁相环（PLL），位于I/O列旁边的CMT列中。

每个7系列FPGA芯片都被划分为几个时钟区域。

（1）时钟区域的数量随着芯片大小而变化，最低端的7系列芯片只有一个时钟区域，最高端的7系列芯片有24个时钟区域。

（2）时钟区域包括所有的同步元件（例如：CLB、I/O、串行收发器、DSP、块RAM、CMT等），**一个时钟区域有一个I/O bank（50个I/O），每一列有50个CLB，并在区域的中心有一条水平时钟线（HROW）(该时钟线位宽为12)。**一个I/O bank有2对SRCC，2对MRCC，21对普通差分线。

（3）每个时钟区域在HROW的上下各跨越25个CLB，并在设备的每一侧水平延伸。(也就是说时钟区域中心的一条水平时钟线将每一列CLB对半开了)

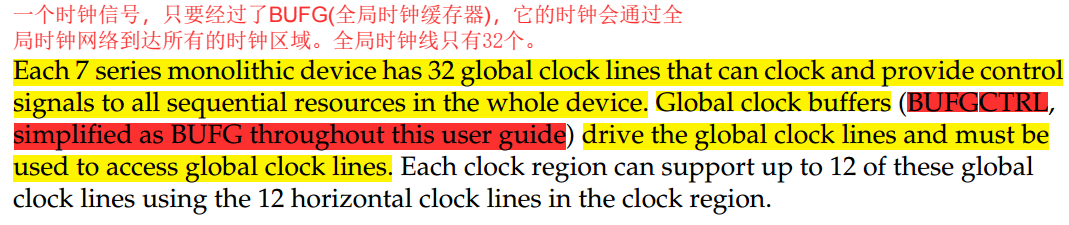

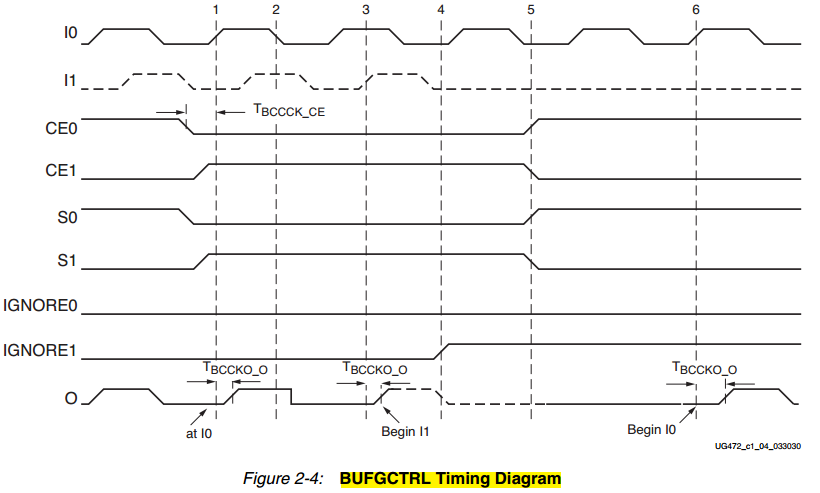

每个7系列FPGA芯片都有32条全局时钟线 ，可以为整个设备中的所有需要时钟的资源提供时钟和控制信号。全局时钟缓冲器 （BUFGCTRL，在本用户指南中简化为BUFG ）驱动全局时钟线，必须使用BUFG来访问全局时钟线。每个时钟区域最多可以支持12条全局时钟线，使用时钟区域中的12条水平时钟线。即外部时钟源通过走BUFG到达时钟主干道，然后通过占用每个区域的水平时钟行(内部有12根线)到达各个区域的元件，进行提供时钟源。

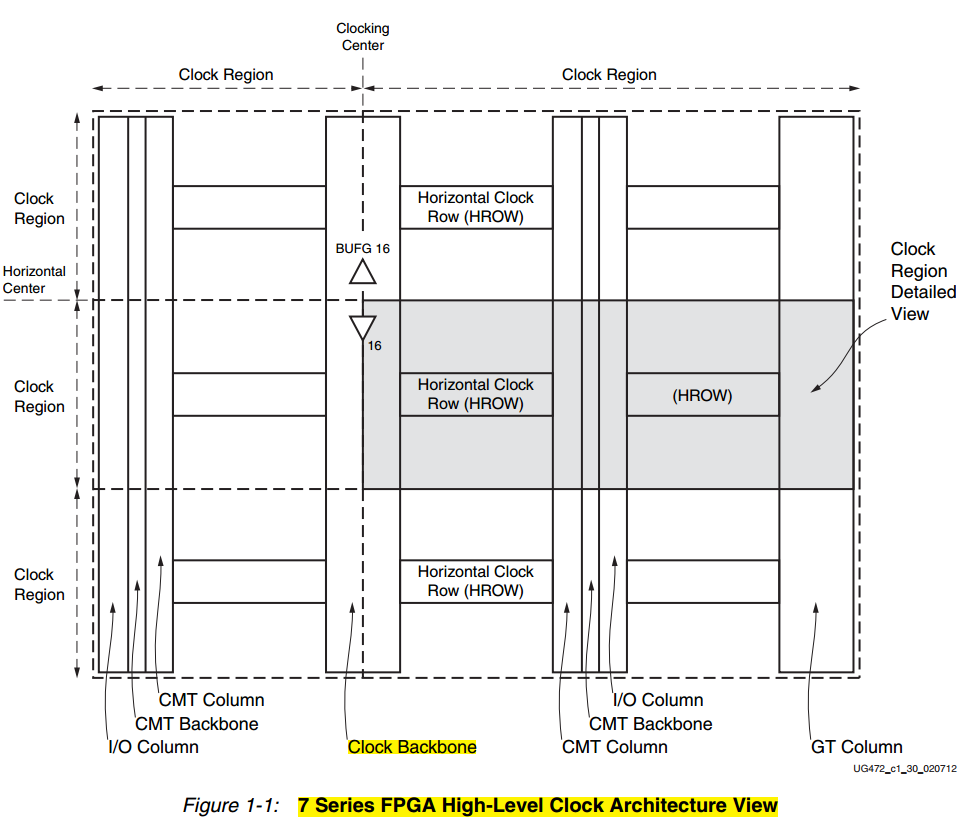

时钟架构图

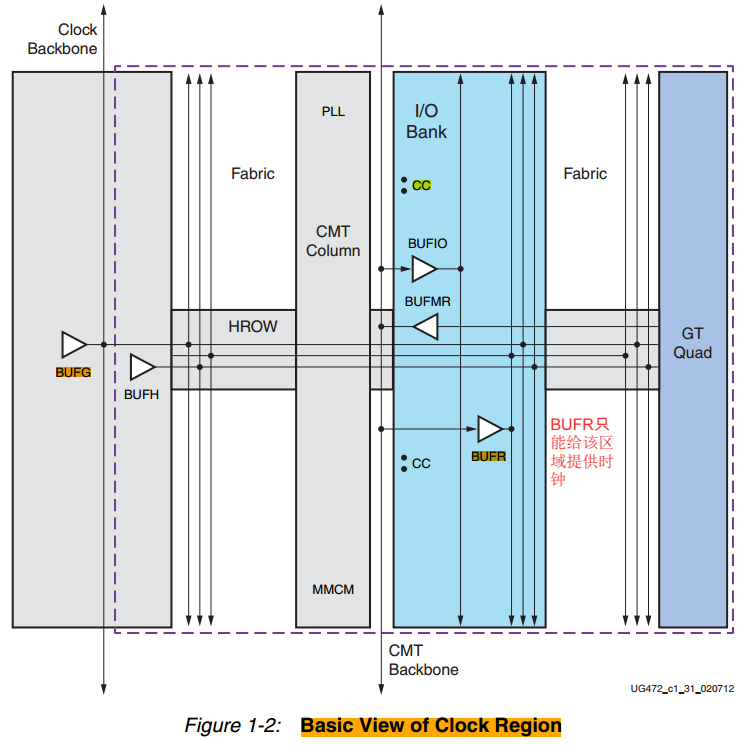

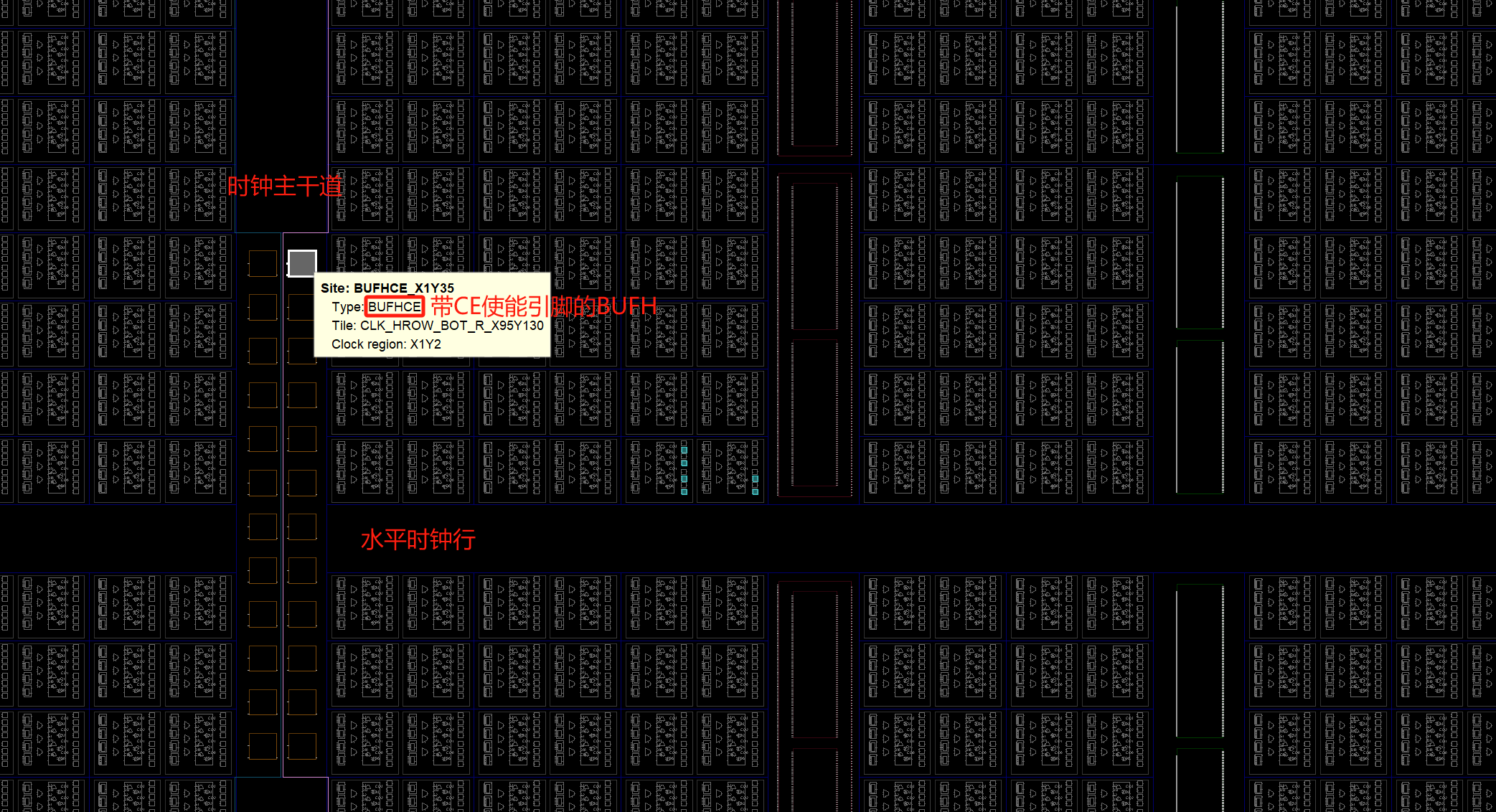

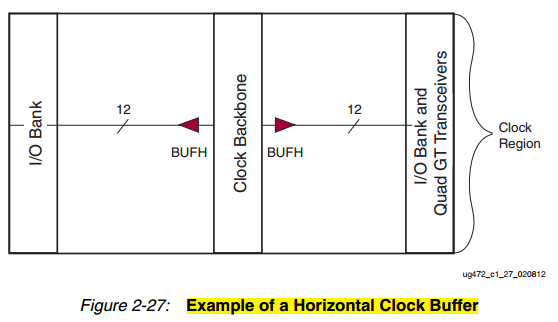

时钟主干道（Clock Backbone）和水平时钟行（Horizontal Clock Row），把整个芯片划分成各个时钟域，7系列产品有1-24个时钟区域不等，时钟主干道（Clock Backbone）垂直分布，将时钟资源左右镜像分配，水平时钟行（Horizontal Clock Row，HROW）将时钟区域内的资源垂直分配。每个时钟区域，包含12个BUFH，如下图：

2、区域时钟架构

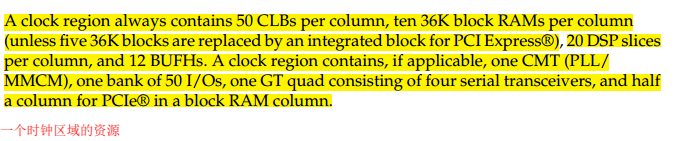

一个时钟区域的有的一列是50个CLB、有的一列是10个36Kbit的块状RAM（除非有5个36Kbit的块状RAM被集成去用于 PCl Express）、有的一列是20个DSP。**一个时钟区域只有12个BUFH。**有些时钟区域还有一个CMT(1个MMCM + 1个PLL)、一个IO bank(50个IO，分别是2对SRCC、2对MRCC、21对普通IO，每对都是差分信号)、一个高速收发器组(由4个串行收发器组成，也就是一对收，一对发，每对都是差分信号)和以及位于块状RAM列中的半列是PCIe®资源。

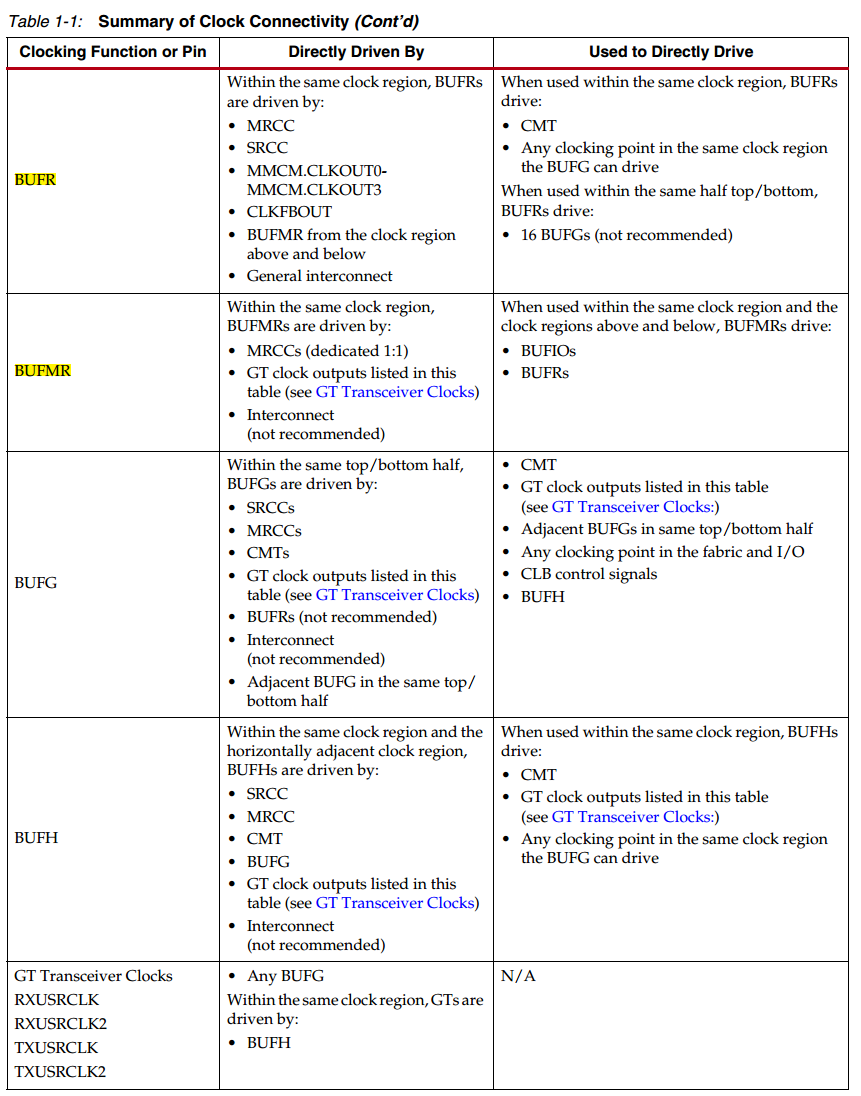

以下BUF 可称为"驱动器或缓冲器 "

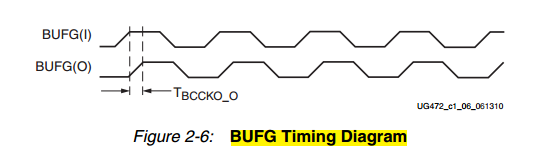

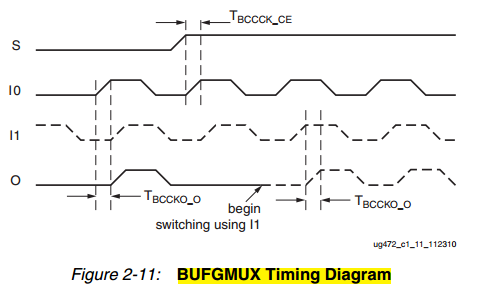

（1）全局时钟缓冲器（BUFG） ：可通过时钟主干道（Clock Backbone）和水平时钟行（HROW）驱动时钟至各个时钟区域。

（2）水平时钟缓冲器（BUFH）： 可通过水平时钟行（HROW）驱动时钟至各个时钟区域，能看出BUFG和BUFH共享了水平时钟行（HROW）。

（3）输入输出缓冲器（BUFIO）：位于IO Bank内，只驱动IO 时钟。

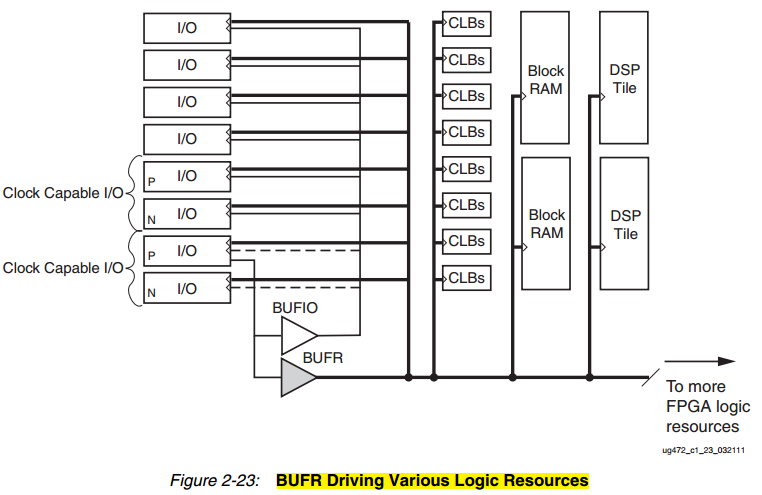

（4）区域时钟缓冲器（BUFR）： 位于IO Bank内，驱动IO 时钟和该区域的逻辑资源。

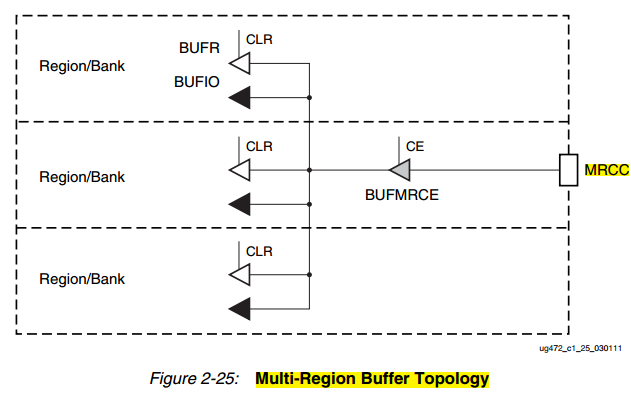

（5）多区域时钟缓冲器（BUFMR）： 负责BUFIO和BUFR的驱动与互联分配，顾名思义也可驱动时钟连接至上下两个相邻的时钟区域。

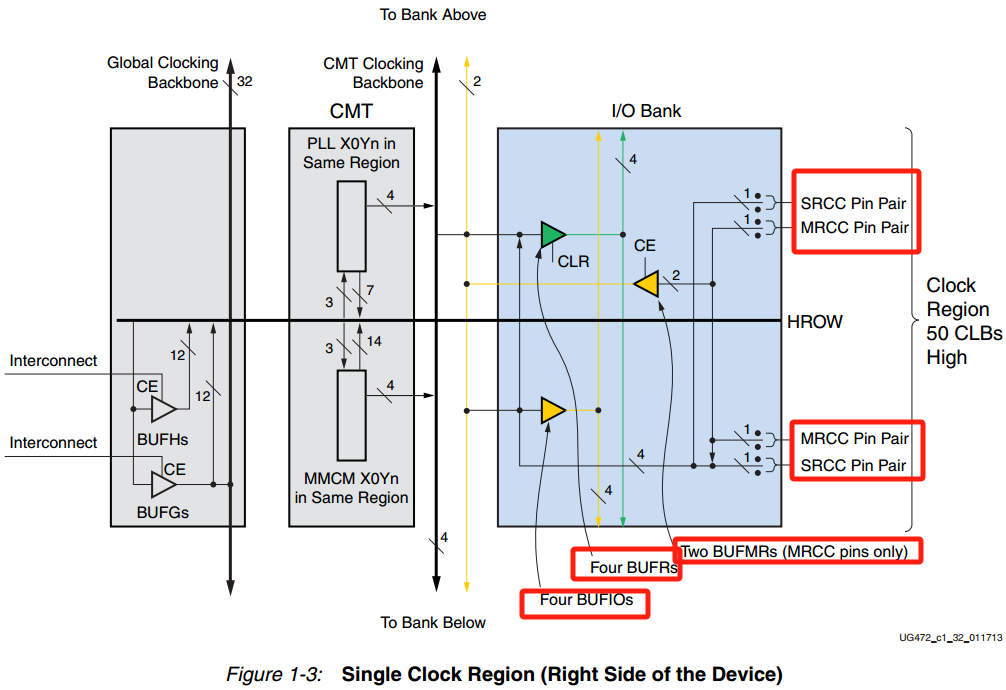

由figure1-3可以看出，每个时钟区域包含SRCC和MRCC专用时钟引脚各两组，BUFMR时钟源必须是MRCC，而BUFIO和BUFR时钟源可以是MRCC和SRCC。

注意区分时钟区域和区域时钟并不是同一个东西。

一个外部时钟到来后，如果走的是区域时钟(BUFMR)，那么只有该区域的上下两个时钟区域+它自己，只能给这三个区域提供时钟源。

一个外部时钟到来后，如果走的是区域时钟(BUFR)，那么只能给这1个区域提供时钟源。

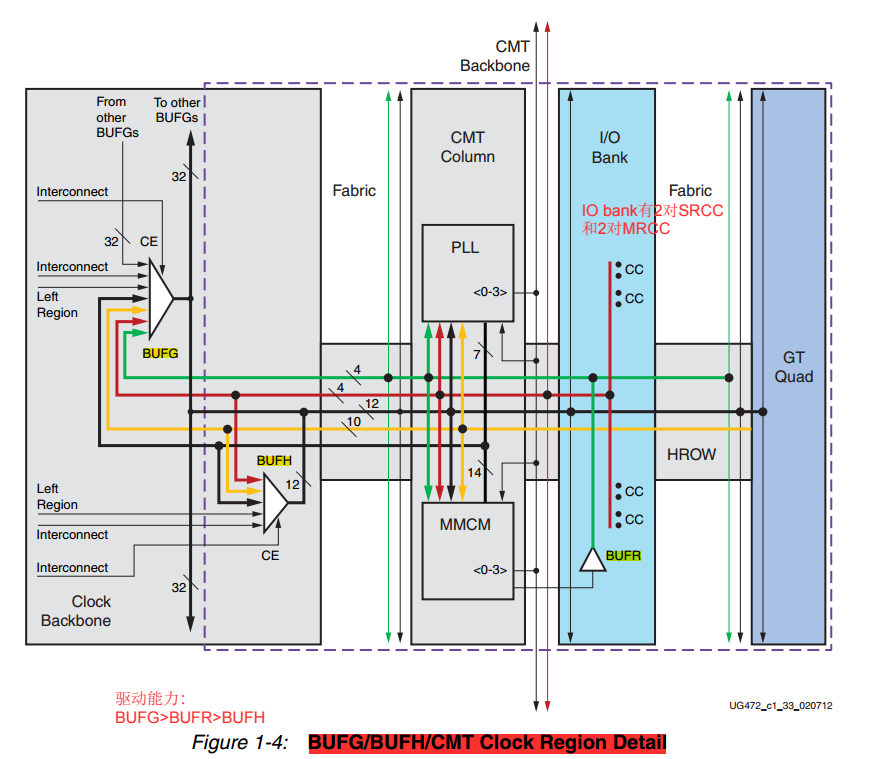

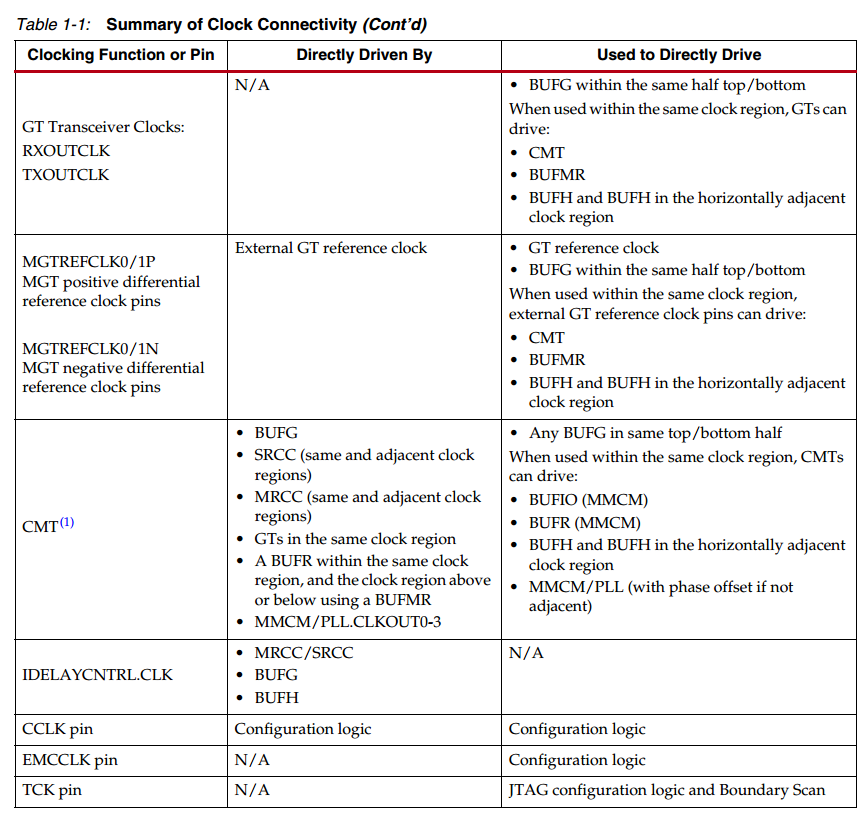

Figure1-4描述的BUFG、BUFH、CMT的互联细节，MRCC和SRCC引脚（统称为CC）不再区分，说明两者均可驱动BUFG、BUFH和CMT资源。

（1）红色时钟总线 ：时钟输入经四个CC引脚连接到BUFG和BUFH的输入端，也可直接连接至本时钟区域的CMT（PLL和MMCM），驱动上下相邻的时钟区域CMT时，需经过CMT Backbone。

（2）黑色时钟总线 ：在水平时钟行（HROW）内由BUFG和BUFH输出共享，可作为至PLL和MMCM的输入并驱动区域内所有的逻辑资源（包括高速收发器域，GT Quad），CMT输出也可以驱动BUFG和BUFH，本区域CMT输出驱动上下相邻的区域CMT时，需要经过CMT Backbone。（注意：从GT Quad输出的时钟不可直接连接到MMCM，需要经过BUFH或BUFG）

（3）黄色时钟总线 ：由GT Quad输出可驱动BUFG、BUFH和CMT。

（4）绿色时钟总线 ：表示BUFR输出时钟总线，BUFR位于IO Bank内，可驱动BUFG、BUFH、CMT和区域内逻辑资源。

另外，BUFG和BUFH包含CE选择使能功能，由逻辑部分控制BUFG和BUFH工作。

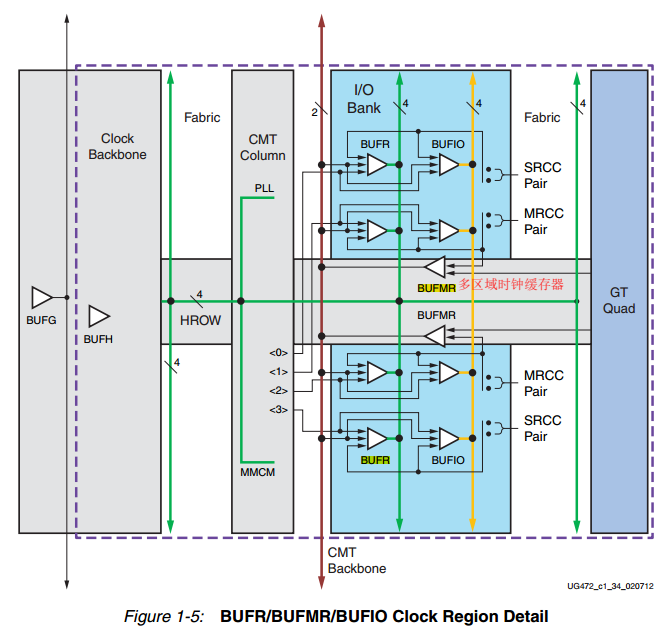

Figure1-5描述的是BUFR、BUFMR、BUFIO的互联细节。

每个IO Bank包含4个BUFR和4个BUFIO，两者时钟输入来源包括MMCM输出（CLKOUT0-3）、SRCC与MRCC、BUFMR(本域和上下邻域)输出。

BUFMR输入时钟源 可来自GT Quad或MRCC**（注意不可SRCC）** ，BUFMR输出连接至CMT Backbone提供至上下邻近时钟区域或供至本IO Bank的BUFR、BUFIO资源，这也是SRCC与MRCC路径的最大区别。

二、时钟布线资源-CC引脚

总结：

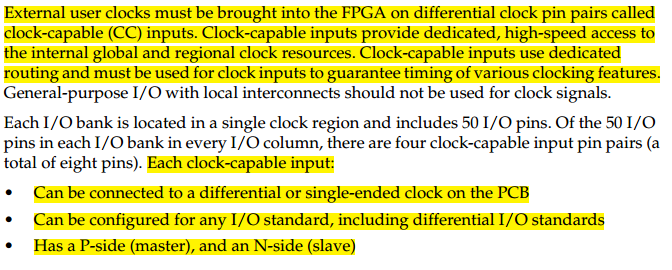

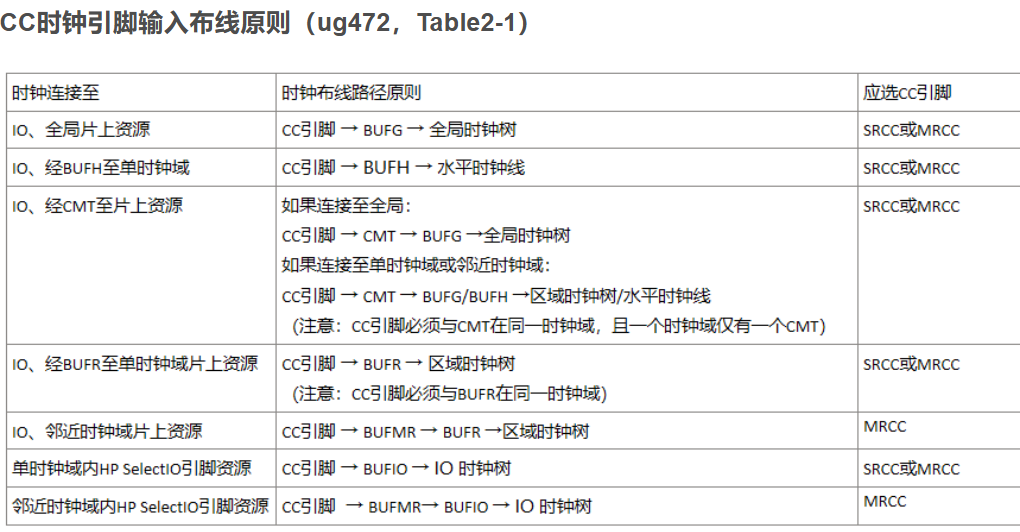

CC 引脚(Clock-Capable Inputs)是 FPGA 专用时钟输入引脚，外部输入时钟只能通过 CC 引脚接入，不能使用普通 IO引脚；因为普通 IO 不能将时钟信号送入 FPGA 内部全局时钟树。

每个 IO Bank 包含 50 个普通 IO，同时内置 4 组 CC 引脚：2 组 MRCC、2 组 SRCC，每组 CC 引脚包含 P、N 差分管脚，支持差分时钟输入或者单端时钟输入。

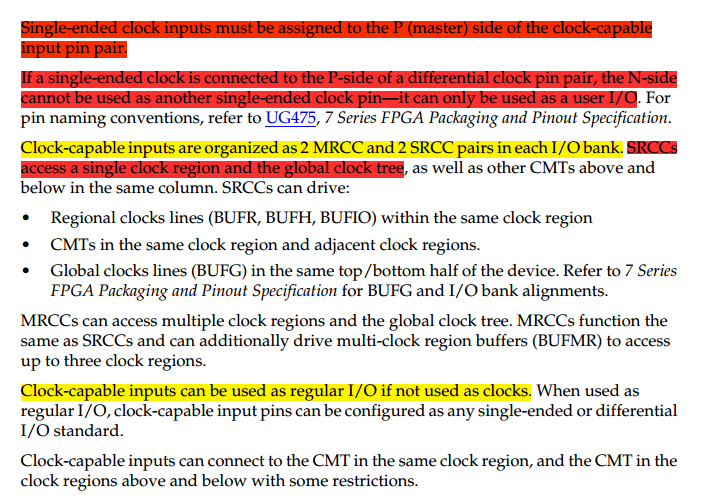

**当输入单端时钟时，必须从P引脚输入，该CC组引脚的N脚不能再作为另一个单端时钟输入，而是只能作为普通IO。**如果不用作时钟输入引脚，也可直接作为普通用户IO使用，用法与其他IO相同。

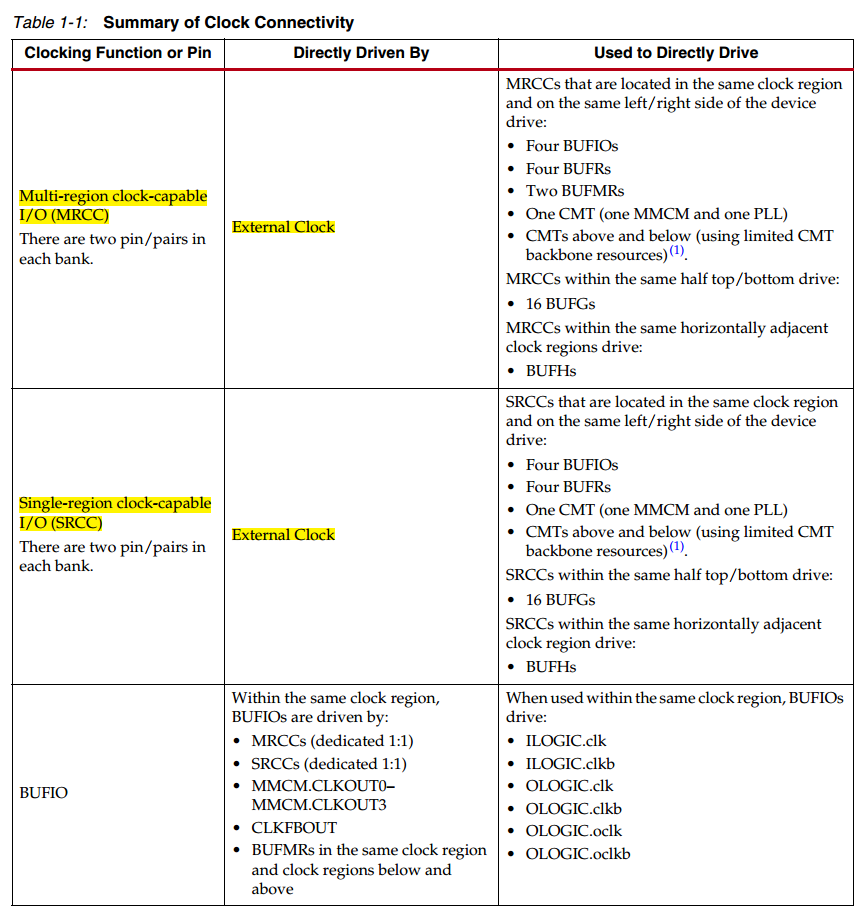

CC 引脚分为 MRCC（Multi-region clock-capable I/O）（多区域时钟输入引脚）与 SRCC（Single-region clock-capable I/O）（单区域时钟输入引脚）。二者核心差异在于可连接的时钟缓冲器不同： MRCC 能够连接 BUFMR 多区域时钟缓冲器，BUFMR 具备扩展能力，可将当前 Bank 的时钟传输至其他 Bank；而 SRCC 无法驱动 BUFMR，时钟信号仅能在本 Bank 相关时钟区域内使用。只有 CC 类专用引脚才能把片外时钟引入 FPGA 内部全局时钟资源，其余普通 IO 不具备该能力。
