关键词：FPGA、YOLO、Zynq、Vivado HLS、INT8 量化、AXI DMA、卷积加速器、PS+PL 协同设计

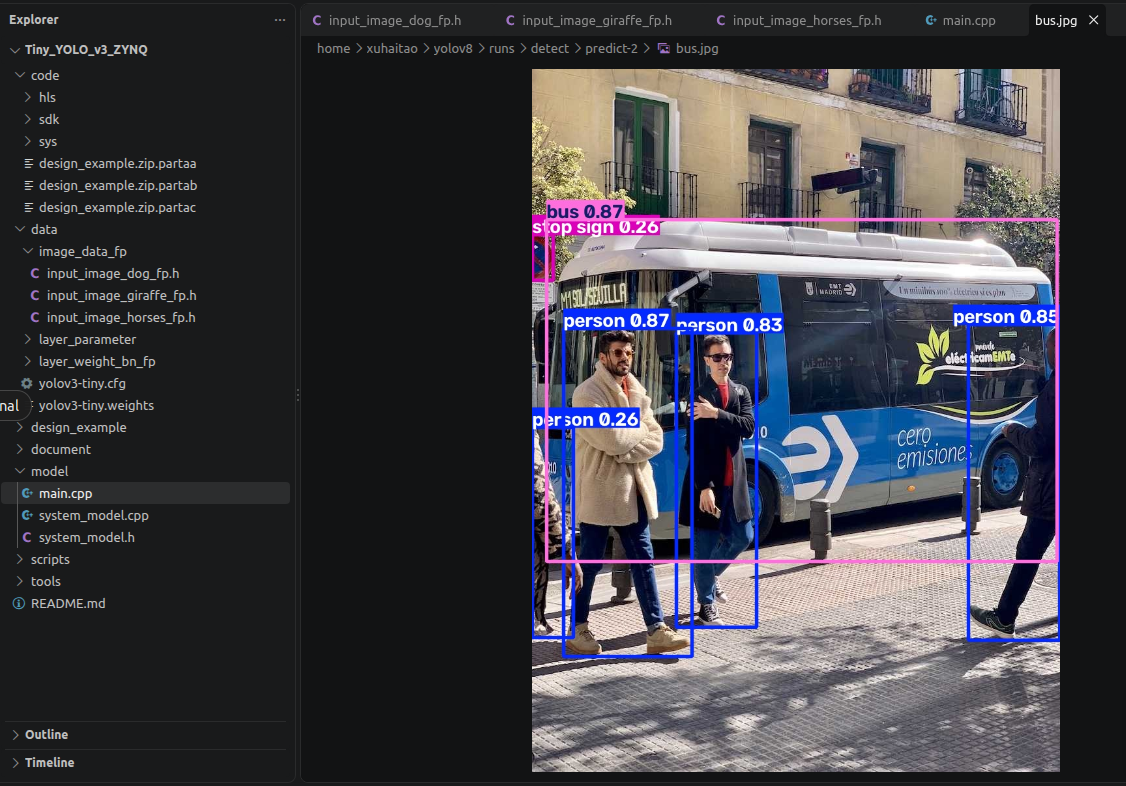

在 PC 或服务器上运行 YOLO，通常只需要 Python、PyTorch 和 Ultralytics：
输入图片
↓
PyTorch 模型推理
↓
输出检测框但在 FPGA 上部署 YOLO，流程完全不同。FPGA 不能直接运行 PyTorch，也不能直接把 ONNX 文件下载进去执行。
FPGA 部署 YOLO 的本质是：
把 YOLO 的卷积、池化、上采样等运算
转换为 FPGA 中的硬件电路本文介绍 FPGA 部署 YOLO 的完整流程、硬件架构、开发工具、量化方法和常见注意事项。
一、为什么 FPGA 部署 YOLO 和 PC 不一样
1. PC 上的 YOLO
PC 上运行 YOLO 依赖软件框架：
Python
↓
PyTorch
↓
YOLO 模型
↓
CPU 或 GPU你只需要执行：
yolo predict model=yolov8n.pt source=test.jpg device=cpuPyTorch 会自动完成所有计算。
2. FPGA 上的 YOLO
FPGA 没有 PyTorch，也不会自动解释神经网络。
FPGA 需要：
- 卷积硬件模块；
- 池化硬件模块；
- 上采样硬件模块；
- 激活函数模块；
- 数据缓存；
- AXI 总线；
- DMA；
- ARM 控制程序。
整体关系是：
ARM PS
↓
控制层调度
↓
AXI DMA
↓
FPGA PL
↓
卷积/池化/上采样硬件
↓
检测结果因此，ONNX 只是中间格式：
ONNX ≠ 可以直接在 FPGA 上运行ONNX 需要进一步转换为 HLS、RTL 或专用加速器支持的数据和指令格式。
二、FPGA 部署 YOLO 的总体流程
完整流程通常如下：
训练 YOLO 模型
↓
PC 端验证模型
↓
导出 ONNX
↓
INT8 量化
↓
设计卷积和池化加速器
↓
搭建 Vivado Block Design
↓
编写 PS 端控制程序
↓
单层验证
↓
完整网络验证
↓
接入摄像头或视频
↓
优化性能和资源其中最关键的四步是：
- 模型量化；
- 卷积加速器设计；
- AXI DMA 数据搬运；
- PS 与 PL 协同工作。
三、目标器件资源评估
如果使用 Zynq-7015，例如：
xc7z015clg485-2它的 PL 资源比较有限：
| 资源 | 大致规模 |
|---|---|
| Logic Cells | 约 74K |
| DSP | 约 160 |
| BRAM | 约 3.3 Mb |
因此需要明确：
- 完整 YOLOv8n 640×640 基本不可行；
- YOLOv8n 320×320 也很困难；
- YOLOv3-tiny、YOLOv4-tiny 更适合；
- 必须进行 INT8 量化；
- 输入分辨率需要降低；
- 卷积并行度不能太高；
- 特征图和权重必须放在 DDR 中，不能全部放在 BRAM。
比较现实的目标是：
YOLOv3-tiny 或 YOLOv4-tiny
+
INT8 量化
+
160×160 或 192×192 输入
+
低并行度卷积加速器
+
PS 负责预处理和后处理不要一开始就尝试：
YOLOv8n 640×640这个规模对小型 Zynq 器件来说太大。
四、推荐模型和输入分辨率
1. 模型选择
| 模型 | FPGA 部署难度 | 说明 |
|---|---|---|
| YOLOv3-tiny | 较低 | 网络较小，资料较多 |
| YOLOv4-tiny | 较低 | 比 YOLOv3-tiny 精度稍好 |
| YOLOv5n | 中等 | 需要较多优化 |
| YOLOv8n | 较高 | 网络结构较复杂 |
| YOLOv8s 及以上 | 很高 | 不建议小型 FPGA 使用 |
对于 Zynq-7015，优先选择：
YOLOv3-tiny
YOLOv4-tiny2. 输入分辨率
建议从：
160×160
192×192开始，成功后可以尝试：
224×224
256×256分辨率越高，特征图越大，对 BRAM 和 DDR 带宽要求越高。
五、PS 与 PL 如何分工
Zynq 是 ARM PS + FPGA PL 的异构结构，适合软硬件协同设计。
推荐分工如下：
| 模块 | 负责内容 |
|---|---|
| PS / ARM | 图像预处理、权重加载、层调度、后处理 |
| PL / FPGA | 卷积、池化、上采样、激活函数 |
| DDR | 输入图片、特征图、权重、输出结果 |
| AXI DMA | PS 与 PL 之间搬运数据 |
| BRAM | 缓存当前卷积窗口、局部权重和行缓存 |
整体架构：
摄像头或图片
|
v
ARM PS
图像缩放、颜色转换、归一化、量化
|
v
DDR
|
v
AXI DMA
|
v
FPGA PL
卷积、池化、上采样、激活
|
v
DDR
|
v
ARM PS
YOLO 解码、置信度过滤、NMS、画框
|
v
HDMI 或显示设备六、第一步：在 PC 上完成模型
先在 PC 上完成训练、验证和推理。
使用 Ultralytics：
yolo train model=yolov8n.pt data=data.yaml epochs=50 imgsz=640 device=cpu
yolo val model=runs/detect/train/weights/best.pt data=data.yaml device=cpu
yolo predict model=runs/detect/train/weights/best.pt source=test.jpg device=cpu建议先确认：
- 模型能正常加载；
- 图片能正常检测；
- 检测框位置正确；
- 类别和置信度正确；
- 输出数据格式明确。
只有 PC 端模型正确，后续 FPGA 部署才有意义。
七、第二步：导出 ONNX
导出模型：
yolo export model=yolov8n.pt format=onnx opset=12生成：
yolov8n.onnxONNX 可以用于：
- ONNX Runtime；
- OpenCV DNN；
- TensorRT；
- 模型转换工具；
- 后续量化和分析。
但是 ONNX 不能直接下载到 FPGA 运行。
它只是表示：
模型结构 + 权重还需要硬件加速器来执行这些运算。
八、第三步：INT8 量化
FPGA 不适合大量浮点运算，通常需要将模型从 FP32 转换为 INT8。
流程：
FP32 模型
↓
INT8 量化
↓
量化权重
↓
量化输入
↓
量化输出量化内容包括：
- 输入图片；
- 特征图；
- 卷积权重；
- 偏置；
- 中间累加结果；
- 激活函数输出。
常见量化方式：
- 训练后量化 PTQ；
- 量化感知训练 QAT。
YOLO 的检测头对量化比较敏感，建议分别比较：
- 量化前 mAP；
- 量化后 mAP；
- 置信度变化；
- 小目标检测效果；
- 检测框位置误差。
如果精度下降过多，可以使用：
- 分通道量化；
- 混合精度；
- QAT；
- 只量化卷积层；
- 保留部分层为 FP16。
九、第四步：设计卷积加速器
卷积是 YOLO 中最主要的计算部分。
1. HLS 方案
使用 Vivado HLS 编写：
- 3×3 卷积；
- 1×1 卷积；
- 行缓存；
- 权重缓存；
- 乘加阵列；
- ReLU / Leaky ReLU；
- 输出流合并。
核心优化包括：
数组分割
流水线
数据复用
双缓冲
并行乘加2. Verilog RTL 方案
直接设计：
- MAC 阵列；
- 行缓存；
- 权重缓存；
- 特征图缓存；
- AXI4-Stream 接口；
- 状态机控制。
RTL 控制更精细，但开发周期更长。
3. 常见加速器结构
输入特征图
↓
行缓存 Line Buffer
↓
3×3 卷积窗口
↓
乘加阵列 MAC Array
↓
累加器
↓
激活函数
↓
输出特征图为了减少 DDR 访问，需要：
- 权重复用；
- 输入特征复；
- 输出 Ping-Pong 缓存；
- 分块计算 Tiling；
- 多通道并行。
十、第五步：实现池化和上采样
最大池化
2×2 窗口
↓
取最大值
↓
输出特征图上采样
输入特征图
↓
2 倍放大
↓
输出特征图这些模块比卷积简单，但仍然需要：
- 行缓存；
- 地址控制；
- AXI Stream 握手；
- 输出缓存。
十一、第六步：搭建 Vivado Block Design
典型结构：
Processing System 7
|
+-- AXI Interconnect
|
+-- AXI DMA
|
+-- AXI Stream Switch
|
+-- Convolution IP
+-- Max Pool IP
+-- Upsample IP
+-- Activation IP
|
+-- DDR 控制器需要重点设置：
- PS7 的 DDR 参数；
- HP 端口；
- AXI DMA 读写通道；
- AXI Stream 数据位宽；
- 时钟和复位；
- 中断；
- 地址映射；
- 位流生成。
十二、第七步：编写 PS 端控制程序
PS 端负责控制所有硬件模块：
初始化系统
↓
加载权重
↓
加载输入图片
↓
启动 DMA
↓
启动卷积 IP
↓
等待完成
↓
启动池化 IP
↓
等待完成
↓
执行所有网络层
↓
读取输出
↓
执行 YOLO 解码
↓
执行 NMS
↓
输出检测框开发方式：
- 裸机 Bare-metal；
- Xilinx SDK；
- Vitis；
- PetaLinux；
- PYNQ。
对于 Zynq-7015，建议先从裸机开始，便于调试。
十三、第八步：验证与调试
建议按照以下顺序验证：
第一层：单层卷积
第二层：卷积 + 激活
第三层：卷积 + 池化
第四层：完整 YOLO 网络
第五层：单张图片
第六层：视频
第七层：摄像头实时检测每完成一层，都需要与 PC 端结果比较：
- 输入数据是否一致；
- 输出特征图是否一致；
- 量化误差是否可接受；
- 地址是否正确；
- DMA 是否完成；
- 中断是否触发。
十四、工具选择建议
| 工具 | 适用场景 |
|---|---|
| Vivado HLS | 自定义卷积加速器 |
| Verilog RTL | 精细控制资源和时序 |
| Vitis AI DPU | 更适合 Zynq UltraScale+ |
| FINN | 适合小型量化神经网络 |
| hls4ml | 适合小型网络 |
| PYNQ | 适合 Zynq-7000 快速验证 |
| ONNX Runtime | 用于 PC 端参考推理 |
对于 Zynq-7015，推荐路线是：
Vivado HLS
+
自定义卷积加速器
+
AXI DMA
+
PS 端控制程序Vitis AI DPU 通常更适合 Zynq UltraScale+，不建议直接用于 XC7Z015 这类小型 Zynq-7000 器件。
十五、优化方向
FPGA 部署 YOLO 时，性能通常受以下因素限制：
- DDR 带宽；
- BRAM 容量；
- DSP 数量；
- 卷积并行度；
- 权重加载速度；
- 特征图访问次数；
- 量化误差；
- 后处理速度。
常用优化方法：
- 使用 INT8；
- 降低输入分辨率；
- 减少网络通道数；
- 增加输入和权重复用；
- 使用 Ping-Pong 缓存；
- 使用流水线设计；
- 合并卷积、BN 和激活；
- 将特征图放在 DDR；
- 只把当前层权重送入 PL；
- PS 端使用高效 NMS。
十六、常见误区
误区一：ONNX 可以直接下载到 FPGA
错误。
ONNX 只是模型文件，FPGA 需要硬件加速器来执行计算。
误区二：FPGA 上可以直接运行 YOLOv8n 640×640
对于小型 Zynq 器件，通常不可行。
应优先选择：
YOLOv3-tiny
YOLOv4-tiny
160×160 或 192×192
INT8误区三：所有计算都放在 FPGA 里
不建议。
推荐：
PS：预处理、调度、后处理
PL：卷积、池化、上采样
DDR：特征图和权重误区四：只关注卷积计算
数据搬运往往比计算更关键。
需要重点设计：
- AXI DMA；
- DDR 带宽；
- 行缓存；
- 权重复用；
- 双缓冲。
十七、最小可行开发路线
不要一开始就做完整 YOLO。
建议按以下顺序进行：
第一步：单层卷积
输入 160×160
↓
一层 3×3 卷积
↓
INT8 输出第二步：卷积加激活
加入 ReLU 或 Leaky ReLU。
第三步：卷积加池化
验证行缓存和池化逻辑。
第四步：多层小网络
先实现一个简化 CNN。
第五步：完整 Tiny YOLO
实现 YOLOv3-tiny 或 YOLOv4-tiny。
第六步：接入图片
先测试单张图片。
第七步：接入摄像头或视频
最后再考虑实时视频检测。
十八、总结
FPGA 部署 YOLO 的核心流程是：
训练 YOLO
↓
导出模型
↓
INT8 量化
↓
设计卷积和池化加速器
↓
AXI DMA 连接 PS 和 PL
↓
PS 负责调度和后处理
↓
得到检测结果对于 Zynq-7015：
- 不要直接部署 640×640 YOLOv8n；
- 优先选择 YOLOv3-tiny 或 YOLOv4-tiny；
- 输入分辨率建议 160×160 到 224×224；
- 使用 INT8 量化；
- PS 负责预处理和 NMS；
- PL 实现卷积、池化、上采样；
- 先完成单层卷积，再扩展到完整网络；
- 优先解决数据搬运和 DDR 带宽问题。
一句话总结：
PC 上运行 YOLO，是软件推理。
FPGA 上部署 YOLO，是把神经网络的每一层拆开，做成硬件电路。这就是 FPGA YOLO 部署真正要做的事情。
