OpenCascade 倒角（Chamfer）算法完整逻辑解析

OpenCascade（OCCT）的倒角功能由 BRepFilletAPI_MakeChamfer 对外提供，底层复用了与圆角（Fillet）完全相同的算法框架 ChFi3d_Builder，仅在几何曲面生成、拐角过渡两个环节存在差异。整体采用「几何求交先行、拓扑重构后置」的流水线设计，所有计算先写入统一的干涉数据库，最终一次性完成 BRep 拓扑切割与缝合。

---

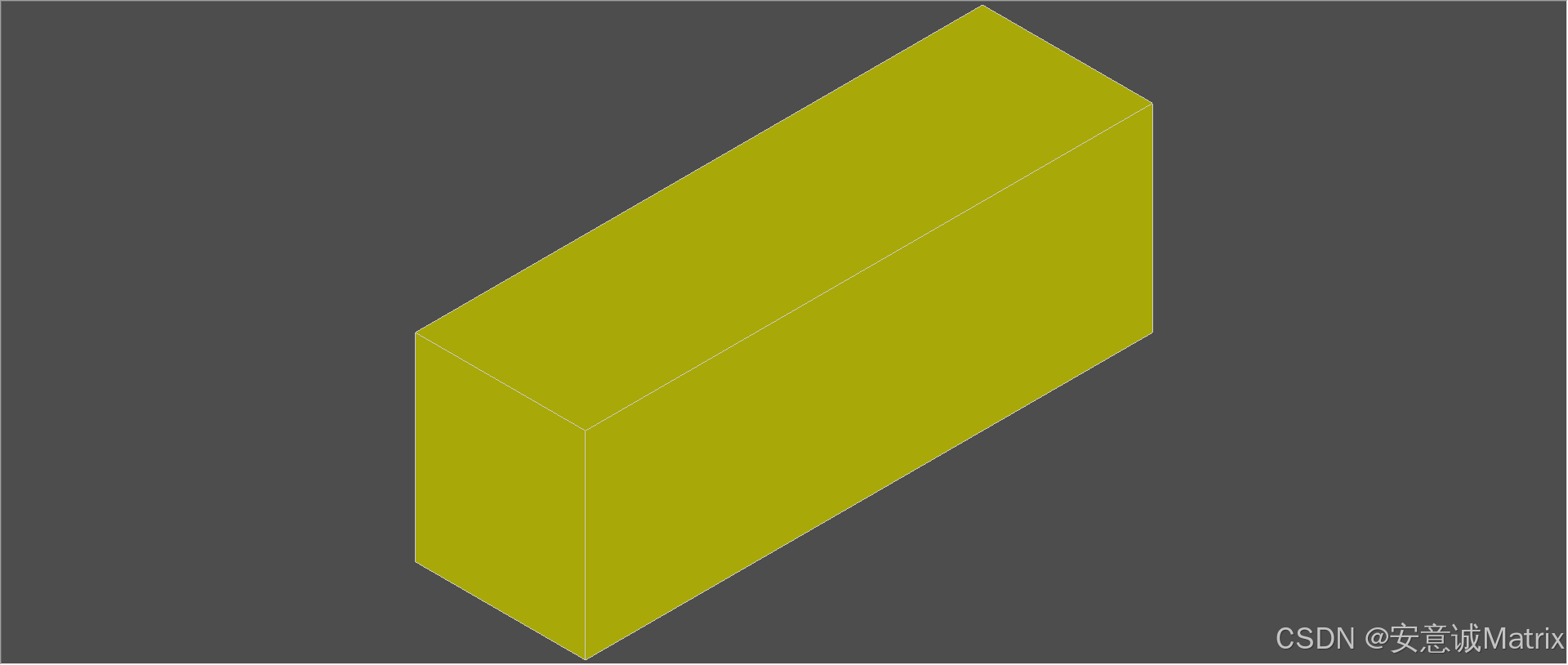

倒角前：

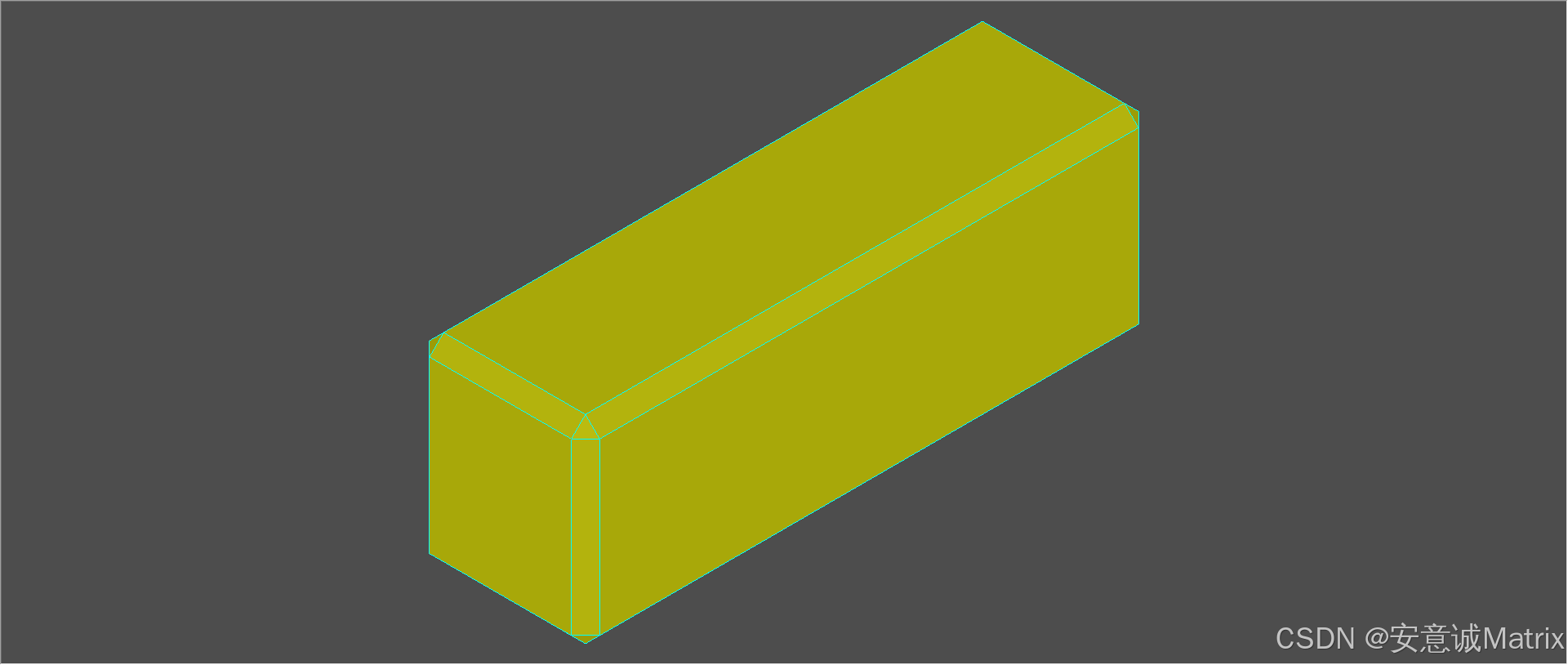

倒角后：

一、整体架构：四层设计与核心类

1.1 四层架构

层级	职责	核心类
API 层	对外接口，封装参数设置、结果查询	BRepFilletAPI_MakeChamfer
算法调度层	流程总控、拐角分发、几何求交	ChFi3d_Builder
数据结构层	存储倒角带、脊线、曲面、干涉关系	ChFiDS_Stripe / ChFiDS_Spine / TopOpeBRepDS_DataStructure
拓扑重建层	通用曲面切割、拓扑缝合、实体组装	ChFiDS_FilDS / TopOpeBRepBuild_Coupler

1.2 核心数据概念

• 倒角带（Stripe） ：一条待倒角棱对应一个 ChFiDS_Stripe，是算法调度的最小单元，包含脊线、支撑面、倒角参数、生成的倒角曲面。
• 脊线（Spine） ：待倒角的原始棱边的参数化表达，ChFiDS_ChamfSpine 为倒角专用子类，存储对称/双距离/角度三种倒角模式。
• 支撑面（Support Face）：倒角棱相邻的两个原始实体面，倒角平面沿支撑面偏置生成。
• DS 干涉数据库 ：TopOpeBRepDS_DataStructure，是 OCCT 布尔/倒角通用的中间数据结构，存储所有原始形状、新生几何、相交关系、拓扑映射。

---

二、完整执行流水线

以下流程对应 ChFi3d_Builder::Compute() 的执行顺序，也是倒角算法的核心主干。

阶段1：输入初始化与倒角带构建

1.1 上层 Add() 构建倒角带

调用 BRepFilletAPI_MakeChamfer::Add(dist1, dist2, edge, face) 时，内部完成三件事：

1. 校验棱边与支撑面的拓扑邻接关系；
2. 解析倒角参数（对称 C 角、双距离不等角、距离+角度）；
3. 创建 ChFiDS_Stripe，构建 ChFiDS_Spine 脊线，加入 myListStripe 总列表。

关键细节：必须显式传入支撑面，算法依靠支撑面区分倒角的「切除侧」；仅传边会导致方向歧义，批量倒角时容易出现向内切穿实体的错误。

1.2 脊线端点状态判定

对每条脊线的两个端点，标记三种状态：

• ChFiDS_FreeBoundary：自由边界，该端点没有其他相邻倒角棱；
• ChFiDS_BreakPoint：交汇顶点，至少还有另一条倒角棱在此顶点汇聚；
• ChFiDS_OnSame：共面端点，两条倒角棱共享同一侧面。

1.3 构建顶点-倒角带映射

// 遍历所有 Stripe，将交汇顶点存入 myVDataMap
for (itel.Initialize(myListStripe); itel.More(); itel.Next()) {
  if (端点状态 == BreakPoint)
    myVDataMap.Add(顶点, Stripe);
  else if (端点状态 == FreeBoundary)
    ExtentOneCorner(顶点, Stripe);
}

• myVDataMap：Key 为顶点，Value 为汇聚在该顶点的所有倒角带列表；
• 自由边界端点直接执行单拐角预延伸，不进入映射表；
• 此映射是后续拐角求解的索引基础。

阶段2：预延伸分析（ExtentAnalyse）

2.1 为什么必须预延伸

倒角曲面默认严格贴合原始棱的参数范围，在顶点处多个倒角曲面仅「点对点接触」，没有重叠区域，后续求交无法找到交线，拐角会出现破洞。预延伸的核心目标是：让相邻倒角曲面产生足够重叠，为拐角求交创造几何条件。

2.2 四类拐角的延伸策略

switch (顶点汇聚的倒角带数量) {
  case 1: ExtentOneCorner();   break; // 单棱端头
  case 2: ExtentTwoCorner();   break; // 两棱交汇
  case 3: ExtentThreeCorner(); break; // 三棱交汇（立方体顶点）
  default: 不预延伸; break;          // 四棱及以上，动态求解
}

• ExtentOneCorner：固定系数延伸，将脊线参数区间向外扩展 50% 原始长度，适用于孤立端头。
• ExtentTwoCorner / ExtentThreeCorner：自适应延伸，先找到相邻倒角带的公共支撑面，再根据倒角宽度计算最小必要延伸量，避免过度延伸导致自交。

阶段3：逐条生成倒角曲面（PerformSetOfSurf）

for (每条 Stripe) {
  try { PerformSetOfSurf(stripe); }
  catch (...) { badstripes.Append(stripe); }
}
done = badstripes.IsEmpty();

3.1 核心几何计算

根据倒角参数模式，生成对应的倒角平面：

• 对称倒角：两侧支撑面偏置距离相等，倒角平面与两面呈 45°；
• 双距离倒角：两侧偏置距离不同，按比例生成斜面；
• 距离+角度倒角：由一侧距离与角度换算出另一侧等效距离，再生成平面。

与圆角的核心分叉点：圆角此处生成圆环面（Torus），倒角生成平面（Plane）；上层调度、拐角处理、拓扑重构逻辑完全复用。

3.2 失败容错机制

单条倒角带曲面生成失败时，加入 badstripes 列表，不直接崩溃；全部生成成功才进入下一阶段。

阶段4：顶点拐角求解（PerformFilletOnVertex）

遍历 myVDataMap 中所有交汇顶点，根据汇聚倒角带数量分发到不同求解器，这是倒角算法最复杂的部分。

4.1 拐角分类与求解器

拐角类型	求解器	典型场景
单拐角	PerformOneCorner	棱的端头倒角，无相邻倒角
两拐角	PerformTwoCorner	两条相邻棱同时倒角
三拐角	PerformThreeCorner	立方体顶点三条棱倒角
多棱拐角	PerformMoreThreeCorner	四棱及以上交汇的复杂顶点
奇异拐角	PerformSingularCorner	倒角曲面边界退化重合的极端拓扑

4.2 单拐角（PerformOneCorner）深度解析

这是最基础、最常用的拐角类型，核心目标是生成倒角端头的封口交线，封闭倒角斜面。

1. 定位曲面与边界点：找到靠近顶点的倒角曲面片，提取两侧边界特征点。
2. 拓扑分支判定 ：
   • OnSame = true：封闭实体端头，倒角端面贴合实体端面，走精确封口逻辑；
   • OnSame = false：开放边界，调用 FindFace 搜索承接面，找不到则降级为通用端点求交。
3. 封口交线计算 ：调用 ChFi3d_ComputeCurves 求解倒角平面与端面的交线，同时输出 3D 曲线与两个面上的 2D 参数曲线。
4. 缝合边相交处理：若交线与实体缝合边（Sewing Edge）相交，将交线切割为两段，分别登记入 DS。
5. 自相交校验：检查当前封口曲线与其他倒角带的参数曲线是否相交，相交则判定「倒角尺寸过大」，抛出异常终止。

阶段5：倒角带间干涉检测

// 双重循环，两两倒角带求交（i2>i1 避免重复）
ChFi3d_StripeEdgeInter(st, aCheckStripe, DStr, tol2d);

这是 OCC-119 版本加入的关键修复：

• 检测不同倒角带的曲面是否发生穿透干涉；
• 若求交失败或存在非法干涉，标记当前倒角带为失败，终止流水线；
• 解决了早期版本大倒角、多拐角时出现曲面互穿、实体破碎的问题。

阶段6：倒角拓扑数据填充（ChFi3d_FilDS）

ChFi3d_FilDS(solidindex, st, DStr, myRegul, tolesp, tol2d);

这是从「几何计算」转向「拓扑构建」的枢纽：

1. 将生成的倒角平面、边界曲线、顶点，以「形状+干涉关系」的形式写入 DS 数据库；
2. 建立倒角面与原始支撑面的邻接关系；
3. 记录拓扑分割所需的所有交线、点干涉信息。

注意：此阶段仍不直接修改原始 BRep，所有变更全部缓存到 DS 中。

阶段7：全局 BRep 拓扑重构（核心重组阶段）

这是真正执行「BRep 重新组织」的环节，分为三步。

7.1 容差同步（两次修正）

倒角分割会产生大量新的边与顶点，容差不匹配是拓扑缝合失败的首要原因。代码中做了两轮容差对齐：

1. 第一轮：遍历 DS 中所有曲线，同步曲线与关联顶点的容差，顶点容差取相邻边最大值；
2. 第二轮：拓扑分割完成后，遍历所有新生边，再次放大两端顶点容差至边容差水平。

7.2 Coupler 执行拓扑切割与缝合

myCoup->Perform(myDS);

myCoup 是 TopOpeBRepBuild_Coupler 实例，OCCT 通用布尔分割引擎：

1. 读取 DS 中所有原始面、交线、干涉关系；
2. 用交线切割原始支撑面，切除被倒角去掉的尖角区域；
3. 将倒角面与切割后的基体面进行拓扑缝合，建立共享边与共享顶点；
4. 维护「原始形状 → 分割后新形状」的映射关系，支持通过 Splits() / Merged() 查询。

核心结论：BRep 拓扑的切割、重组、缝合，90% 以上的工作由 Coupler::Perform 完成；此前所有阶段都只是在为它准备输入数据。

7.3 登记参与合并的实体

将所有原始 Solid / Shell 注册给 Coupler，指定合并方向为 TopAbs_IN，让切割器知道哪些实体需要最终缝合为闭合实体。

阶段8：结果组装与后处理

8.1 结果组装

• 成功分支 ：创建 TopoDS_Compound，遍历所有原始实体；若实体被分割则加入分割后的新实体，未分割则直接加入原始实体。
• 失败分支 ：将中间结果存入 badShape，供调试定位失败位置；IsDone() 返回 false。

8.2 后处理

1. SetRegul：拓扑规整，消除退化边、重复顶点，修正非流形拓扑；
2. BRepLib::SameParameter：统一曲面参数化，保证边在两侧面上的参数曲线一致，避免后续布尔、网格化出现几何不连续。

---

三、倒角 vs 圆角：架构复用与核心差异

OCCT 用同一套 ChFi3d_Builder 框架同时支持倒角和圆角，仅两处核心分叉：

1. 曲面生成：倒角生成平面，圆角生成圆环面/滚动球面；
2. 拐角过渡：三拐角处倒角是平面相交形成的折线拐角，圆角是球面/环面顺滑过渡；多拐角求解器逻辑不同。

其余的脊线管理、预延伸、DS 构建、Coupler 拓扑缝合、容差处理完全复用，这也是 OCCT 几何内核「算法分层、能力复用」的典型设计。

---

四、工程视角：倒角失败常见原因与定位

结合算法流程，可以快速定位绝大多数倒角失败的根源：

1. 输入拓扑错误：原始模型存在自由边、非流形顶点、面法向混乱 → 阶段1 构建 Stripe 失败；
2. 支撑面选择错误：批量倒角随机取第一个相邻面，导致向内倒角、切穿实体 → 阶段3 曲面生成异常；
3. 倒角尺寸过大：倒角距离超过支撑面宽度，或相邻倒角互相穿透 → 阶段5 干涉检测抛出异常；
4. 多棱顶点收敛失败：四棱及以上复杂顶点，拐角求交迭代不收敛 → 阶段4 PerformMoreThreeCorner 失败；
5. 容差不匹配：原始模型容差混乱，切割后拓扑缝合失败 → 阶段7 Coupler 报错；
6. 延伸不足：特殊角度棱的预延伸量不够，拐角处曲面无重叠 → 拐角求交找不到交线，出现破洞。

---

五、全流程数据流总结

输入：Solid + {Edge, 距离, 支撑面}
    ↓
构建 ChFiDS_Stripe 列表 + 脊线 Spine
    ↓
填充 myVDataMap 顶点映射 + 自由边界直接预延伸
    ↓
ExtentAnalyse：按拐角类型协同延伸脊线参数
    ↓
PerformSetOfSurf：逐条生成倒角平面
    ↓
PerformFilletOnVertex：多类拐角求交、生成封口边界
    ↓
ChFi3d_StripeEdgeInter：倒角带两两干涉检测
    ↓
ChFi3d_FilDS：倒角几何写入 DS 干涉数据库
    ↓
容差同步 → Coupler::Perform 执行 BRep 切割与缝合
    ↓
拓扑规整 + 参数统一 → 组装输出结果 Solid/Compound
