干货分享：服务器电源动态负载测试（Dynamic Load）的示波器抓波与参数设置实战

服务器电源的12V输出在CPU/GPU负载跳变时，电流可能在数百微秒内从10A飙升至100A以上。如果电源的瞬态响应不够快，输出电压会出现明显跌落（Undershoot）或过冲（Overshoot），轻则导致系统降频，重则触发宕机保护。动态负载测试（Dynamic Load Test）就是验证电源在这种"电流阶跃"场景下的极限表现。

本文聚焦动态负载测试中最关键的环节------示波器抓波与参数设置。不涉及复杂的控制理论，只讲工程师在测试台上每天面对的实操问题：怎么接线才能抓到真实波形？带宽和采样率怎么配？触发怎么设才不会漏掉异常？以及，手动抓波效率低、一致性差，有没有更靠谱的替代方案。

一、动态负载测试的核心指标

在动手接线之前，先明确要测什么。服务器电源动态测试通常关注三个核心指标：

电压过冲（Overshoot）与跌落（Undershoot）

电流从低载跳变到高载时，输出电压会先跌再恢复，跌落的峰值就是Undershoot；反之从高载切回低载时，电压会先冲再回，冲高的峰值就是Overshoot。Intel ATX12V规范要求12V输出的Undershoot/Overshoot不超过±5%（即±600mV），恢复时间（Settling Time）通常在100μs~1ms量级。

恢复时间（Settling Time）

从负载跳变发生，到输出电压重新稳定在目标精度带（如±1%）内的时间。这个指标直接反映电源控制环路的响应速度。

动态负载调整率（Transient Load Regulation）

负载跳变前后，稳态电压的变化量。例如负载从20%跳到80%，12V输出从12.00V变为11.95V，调整率就是-0.42%。

这三个指标全部依赖示波器对电压波形的精准捕获，抓波方式不对，数据就不可信。

二、示波器抓波的五个实操要点

1. 探头接地：差分还是单端？地线怎么接？

服务器电源输出通常是大电流、低电压（12V/50A~200A），且输出负端与机壳地之间存在高频噪声。如果用单端探头（如10×无源探头），探头的地夹必须接到电源输出负端（Return），而不是机壳地或大地。

常见错误：地线夹到机壳地，导致测到的是"输出正端对机壳地"的电压，包含了共模噪声和地环路干扰，波形毛刺严重，无法判断真实过冲幅度。

推荐做法：

优先使用差分探头（如高压差分探头或电源专用探头），直接测量输出正端与负端之间的真实差分电压，彻底消除共模干扰。
如果只能用单端探头，地线夹必须用最短路径接到电源输出负端，地线长度控制在2cm以内。地线越长，引入的寄生电感越大，抓到的波形高频噪声越多。

· 如果只能用单端探头，地线夹必须用最短路径接到电源输出负端，地线长度控制在2cm以内。地线越长，引入的寄生电感越大，抓到的波形高频噪声越多。

2. 带宽与采样率：不是越高越好

动态负载测试关注的电压瞬态通常在kHz到数百kHz范围，但电流边沿（di/dt）可能达到数A/μs，对应的电压响应包含高频分量。

带宽设置：

示波器带宽至少设为20MHz。如果带宽太低（如1MHz），会滤除电压恢复过程中的高频振荡，导致误判恢复时间偏短。
如果电源开关频率在100kHz~1MHz，建议带宽设为全带宽或100MHz，确保捕获开关纹波与瞬态响应的叠加波形。

· 如果电源开关频率在100kHz~1MHz，建议带宽设为全带宽或100MHz，确保捕获开关纹波与瞬态响应的叠加波形。

采样率设置：

采样率至少为带宽的4~5倍。例如带宽20MHz，采样率不低于100MSa/s。
如果电流跳变边沿在1μs以内，建议采样率≥1GSa/s，确保边沿细节不丢失。

· 如果电流跳变边沿在1μs以内，建议采样率≥1GSa/s，确保边沿细节不丢失。

记录长度（Memory Depth）：

动态测试需要观察"跳变前-跳变中-跳变后"的完整过程，记录长度建议≥1Mpts。
如果采样率1GSa/s、记录长度1Mpts，单次捕获时长为1ms，足够覆盖绝大多数服务器电源的瞬态响应过程。

· 如果采样率1GSa/s、记录长度1Mpts，单次捕获时长为1ms，足够覆盖绝大多数服务器电源的瞬态响应过程。

3. 触发设置：抓住那个关键边沿

动态负载测试的难点在于：负载跳变是单次事件，如果触发设不好，要么抓不到波形，要么抓到的是随机噪声。

推荐触发方式：

边沿触发（Edge Trigger）：用电子负载的电流波形作为触发源（通过电流探头或负载的Trigger Out接口），设置为上升沿或下降沿触发。这样示波器在电流跳变的瞬间开始捕获，确保电压响应的完整记录。
延时触发（Delay Trigger）：如果负载跳变前有预脉冲或软启动过程，可以设置正延时（如跳变后10μs开始记录），跳过无关过程，聚焦电压跌落/过冲峰值。

· 延时触发（Delay Trigger）：如果负载跳变前有预脉冲或软启动过程，可以设置正延时（如跳变后10μs开始记录），跳过无关过程，聚焦电压跌落/过冲峰值。

触发电平设置：

如果用负载电流波形触发，触发电平设在负载电流稳态值的50%处。例如负载从10A跳变到100A，触发电平设在55A左右。

预触发（Pre-trigger）比例：

建议设为20%~50%。例如记录长度1Mpts、预触发30%，则触发前记录300kpts、触发后记录700kpts。这样可以观察到跳变前的稳态电压基线，便于计算跌落/过冲幅度。

4. 时基与垂直刻度：别让波形跑出屏幕

时基（Time/Div）设置：

初始观察时，时基设为1ms/div或500μs/div，总时长10ms，覆盖完整的瞬态响应过程。
找到过冲/跌落峰值后，放大到时基10μs/div或1μs/div，观察边沿细节和振荡频率。

· 找到过冲/跌落峰值后，放大到时基10μs/div或1μs/div，观察边沿细节和振荡频率。

垂直刻度（Volts/Div）设置：

12V输出建议设为200mV/div或500mV/div，确保±5%（±600mV）的变化范围在屏幕内清晰可见。
如果过冲/跌落幅度较小（如±100mV），可以放大到50mV/div，但注意不要让波形跑出屏幕，否则无法测量真实峰值。

· 如果过冲/跌落幅度较小（如±100mV），可以放大到50mV/div，但注意不要让波形超出屏幕，否则无法测量真实峰值。

DC耦合 vs AC耦合：

必须用DC耦合。AC耦合会滤除直流分量，导致无法测量稳态电压基线，跌落/过冲幅度计算错误。

5. 多次抓波与统计：一次抓不准

服务器电源的瞬态响应存在批次间差异和随机抖动，单次抓波不能代表真实性能。

推荐做法：

同一条件下连续抓波10~20次，记录每次的Undershoot、Overshoot、恢复时间。
取最坏值（Worst Case）作为判定依据，或取平均值±3σ作为统计区间。
如果手动操作，20次抓波+读数+记录，熟练工程师也需要30分钟以上，且容易漏抓或读数偏差。

· 取最坏值（Worst Case）作为判定依据，或取平均值±3σ作为统计区间。

· 如果手动操作，20次抓波+读数+记录，熟练工程师也需要30分钟以上，且容易漏抓或读数偏差。

三、电子负载的动态模式参数设置

示波器抓的是结果，电子负载设定的是"激励"。负载参数设置不合理，测出来的不是电源的真实能力，而是负载的极限。

电流跳变幅度（ΔI）

通常设为额定负载的20%~80%或10%~90%。例如100A电源，测20A↔80A或10A↔90A跳变。
如果测轻载↔满载（如1A↔100A），电流边沿可能极陡，电源响应不过来，测到的是保护动作而非正常工作特性。

· 如果测轻载↔满载（如1A↔100A），电流边沿可能极陡，电源响应不过来，测到的是保护动作而非正常工作特性。

电流边沿速度（Slew Rate）

服务器CPU/GPU的实际负载跳变速率通常在1A/μs~10A/μs。
电子负载的Slew Rate应模拟真实场景，建议设为1A/μs~5A/μs。设得太慢（如0.1A/μs），电源有充足时间响应，测不出真实瞬态能力；设得太快（如50A/μs），可能超出电源带宽，测到的是非正常工作状态。

· 电子负载的Slew Rate应模拟真实场景，建议设为1A/μs~5A/μs。设得太慢（如0.1A/μs），电源有充足时间响应，测不出真实瞬态能力；设得太快（如50A/μs），可能超出电源带宽，测到的是非正常工作状态。

跳变频率（Frequency）与占空比（Duty）

频率通常设为100Hz~10kHz。频率太低（如1Hz），电源在每个周期内完全恢复，测不到连续跳变的累积效应；频率太高（如100kHz），电源来不及响应，波形混乱。
占空比通常设为50%，也可以按实际负载 profile 调整（如20%高载/80%低载模拟空闲突发）。

· 占空比通常设为50%，也可以按实际负载 profile 调整（如20%高载/80%低载模拟空闲突发）。

dwell time（高/低载持续时间）

必须大于电源控制环路的恢复时间。如果高载只持续10μs就切回低载，电源还没开始调节就结束，测不到真实响应。
建议高/低载持续时间各≥1ms，确保电源进入稳态后再跳变。

· 建议高/低载持续时间各≥1ms，确保电源进入稳态后再跳变。

四、手动抓波的效率瓶颈与替代方案

上述参数设置和抓波流程，对单个测试点来说已经相当复杂。而一台服务器电源的动态测试通常需要覆盖：

多组输入电压（如90V/115V/230V/264V）
多组输出电压（如12V主路、5V辅路、3.3V辅路）
多组负载跳变幅度（如20%~80%、10%~90%、50%~100%）
多组边沿速率（如1A/μs、2A/μs、5A/μs）
多组跳变频率（如100Hz、1kHz、10kHz）

组合下来，单台电源的动态测试项目可能超过50个。手动操作每个项目都需要：设置负载参数→启动跳变→调整示波器触发→单次捕获→读取峰值→记录数据→切换下一组参数。一个完整测试周期通常需要4~8小时，且不同工程师的操作差异导致数据一致性难以保障。

自动化测试的替代路径

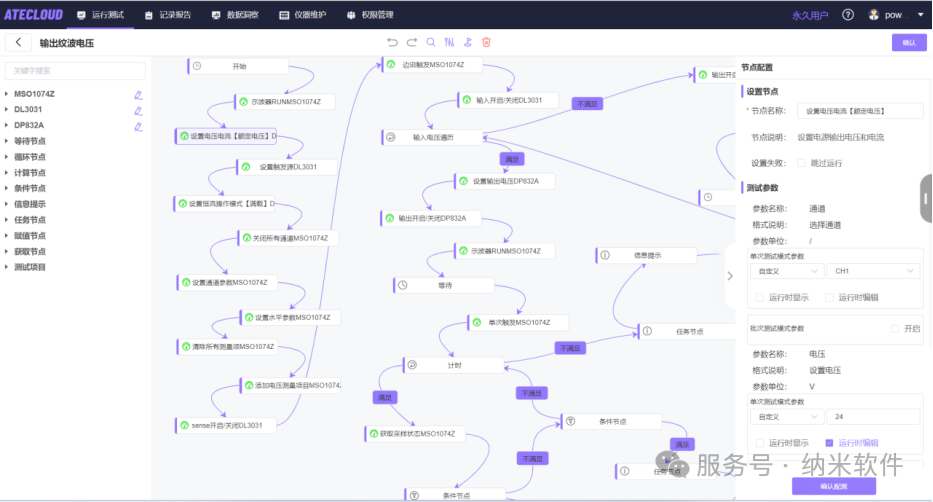

NSAT-8000电源模块测试系统将动态负载测试的全流程固化为可重复执行的测试序列：电子负载参数自动切换、示波器自动触发与捕获、峰值自动识别与记录、多组条件自动遍历。测试工程师通过可视化界面编排序列，无需编写代码。原本4小时的动态测试，压缩至30分钟内完成，且消除了人工读数与参数设置的差异。

系统的核心价值不在于替代示波器和电子负载，而在于将"依赖个人经验的离散操作"转化为"基于标准流程的确定性输出"------这正是动态负载测试从研发验证走向产线批量筛选的前提。

五、总结

动态负载测试是服务器电源验证中最能暴露设计缺陷的环节，而示波器抓波的准确性直接决定测试结论的可信度。五个实操要点------差分测量、带宽采样率匹配、触发策略、时基刻度、多次统计------是工程师在测试台上每天面对的真问题。

当测试项目从几个扩展到几十个，当数据一致性从"差不多就行"变为"必须可追溯"，手动抓波的效率瓶颈就会凸显。此时，测试序列的标准化编排与自动执行，不是炫技，而是刚需。
