电平转换电路
Poteus仿真文件
https://wwapn.lanzoul.com/iO4GI400ezkj

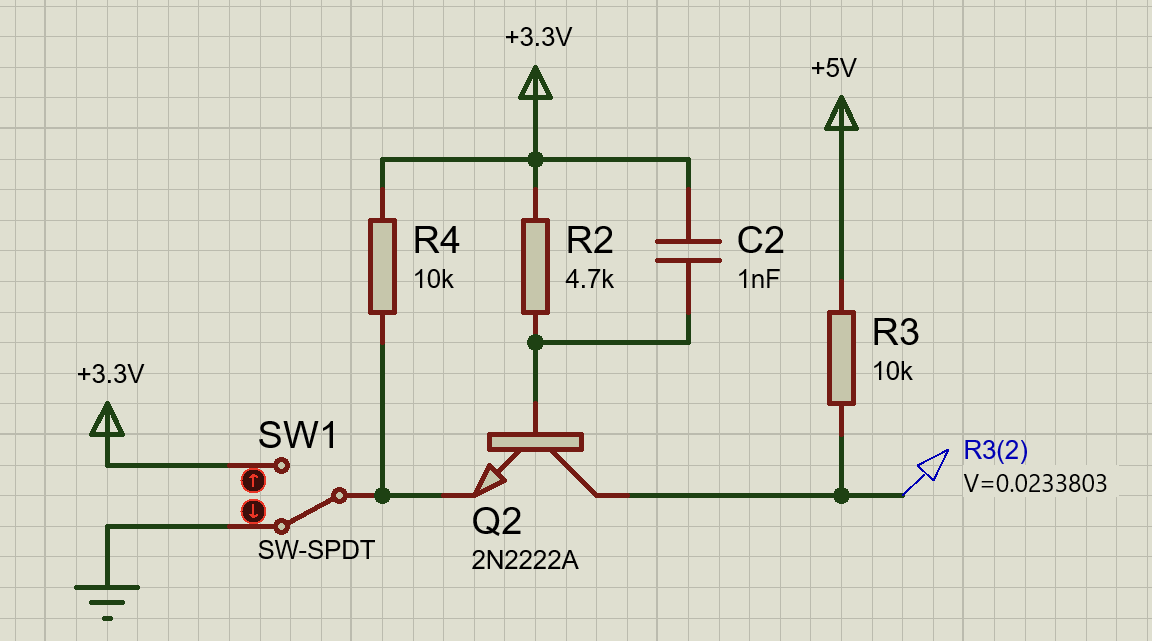

电路1

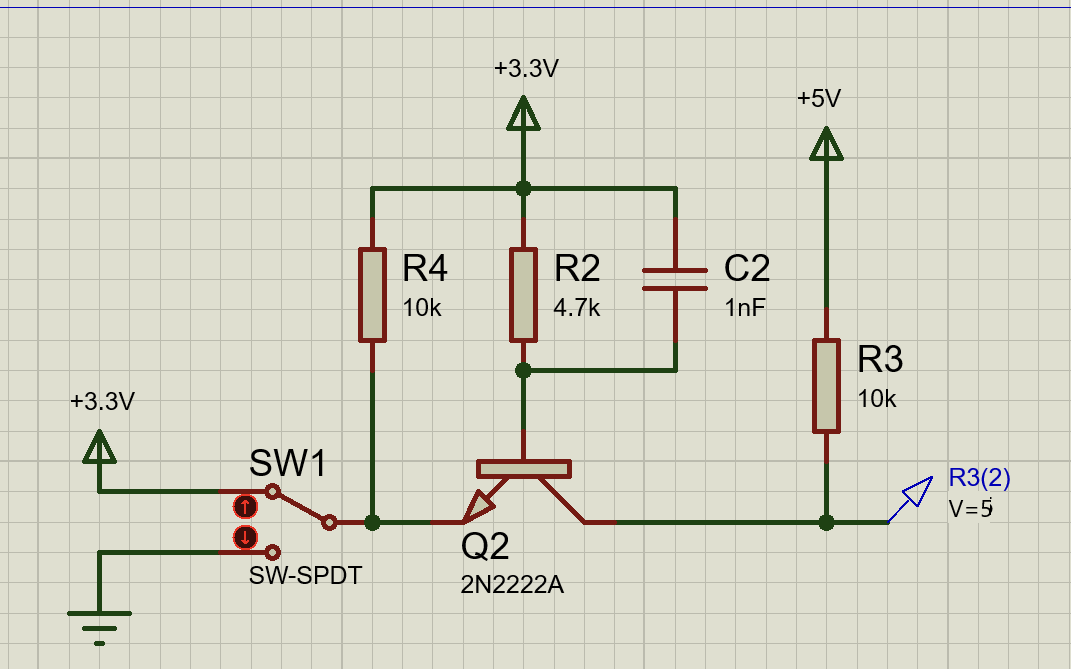

这是一个基于NPN三极管（2N2222A）设计的同相电平转换电路（Non-inverting Level Shifter），用于将 3.3V 的逻辑信号转换为 5V 的逻辑信号。
以下是对该电路的详细解析：
1. 核心电路结构
该电路采用了一种类似于共基极（Common-Base）的开关组态：
- 基极 (Base)：指向上方的引脚，通过偏置电阻 R2 连接到 +3.3V。
- 发射极 (Emitter) ：带有向外箭头的左侧引脚，作为信号输入端，连接到开关 SW1。
- 集电极 (Collector) ：右侧引脚，作为信号输出端，通过上拉电阻 R3 连接到 +5V。
2. 元器件功能分析
- Q2 (2N2222A)：NPN型三极管，作为核心开关器件。
- SW1 (SPDT)：单刀双掷开关，用于模拟 0V (GND) 和 +3.3V 的输入信号。
- R4 (10kΩ)：发射极上拉电阻。如果输入端（SW1）处于悬空状态（高阻态），R4 可以确保发射极被拉高到 3.3V，从而保持三极管可靠截止，防止误触发。
- R2 (4.7kΩ)：基极偏置电阻，提供基极电流。
- C2 (1nF) ：加速电容（Speed-up Capacitor）。它与 R2 并联，在输入信号跳变的瞬间提供一个瞬态的充放电电流通路，从而加快三极管的导通和关断速度，提升电路的开关频率。
- R3 (10kΩ)：集电极上拉电阻。当三极管截止时，将输出端电平拉高至 5V。
3. 工作原理（状态分析）
-
状态一：输入低电平 (SW1 拨至 GND)
-
分析 ：此时发射极 (E) 电压为 0V。基极 (B) 被 R2 拉向 3.3V，基射极结（ V B E V_{BE} VBE）正向偏置并导通（压降约 0.7V）。基极电流 I B ≈ ( 3.3 V − 0.7 V ) / 4.7 k Ω I_B \approx (3.3V - 0.7V) / 4.7k\Omega IB≈(3.3V−0.7V)/4.7kΩ，足以让三极管进入深度饱和状态。
-
输出 ：三极管饱和导通，集电极与发射极近似短路。输出电压等于三极管的饱和压降（ V C E ( s a t ) V_{CE(sat)} VCE(sat)）。
-
仿真验证 ：图中探针显示
V=0.0233803(约 23mV)，这完美符合 NPN 三极管深度饱和时的低电平特征。此时输入为低 (0V) ，输出也为低 (~0V)。 -
状态二：输入高电平 (SW1 拨至 +3.3V)
-
分析 ：此时发射极 (E) 被强行置为 3.3V。由于基极 (B) 最高只能通过 R2 达到 3.3V，此时 V B E ≤ 0 V V_{BE} \le 0V VBE≤0V，达不到开启电压（0.7V）。
-
输出 ：三极管处于截止状态。集电极没有电流流过，输出端被 R3 完全上拉至 +5V。
-
结果 ：此时输入为高 (3.3V) ，输出也为高 (5V)。
4. 总结
该电路利用发射极作为输入端，巧妙地实现了一个同相逻辑电平转换器：
- V i n = 0 V → V o u t ≈ 0 V V_{in} = 0V \rightarrow V_{out} \approx 0V Vin=0V→Vout≈0V
- V i n = 3.3 V → V o u t = 5 V V_{in} = 3.3V \rightarrow V_{out} = 5V Vin=3.3V→Vout=5V
电路设计完善，包含了防悬浮上拉（R4）和提升开关响应速度的加速电容（C2），非常适合用于单片机（3.3V）驱动 5V 逻辑器件的场景。

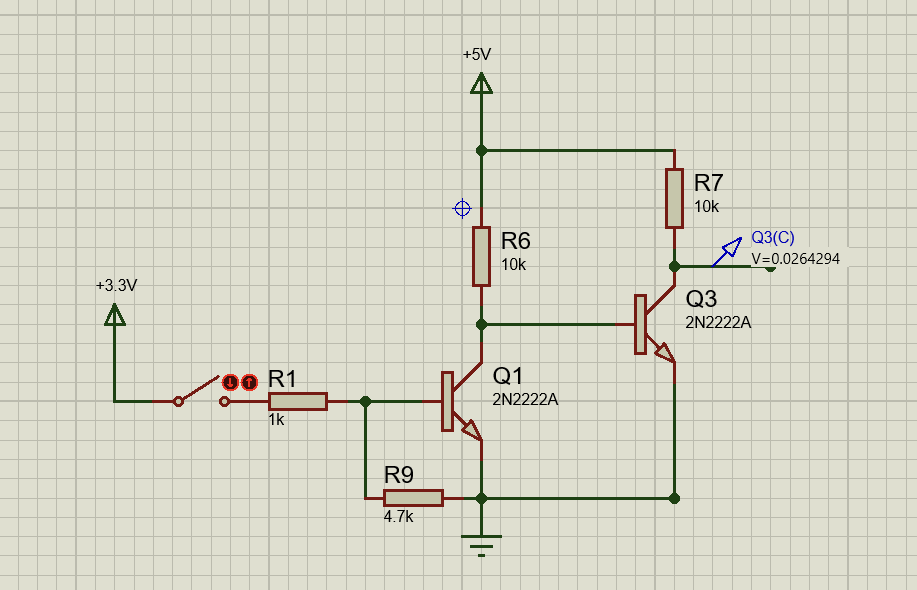

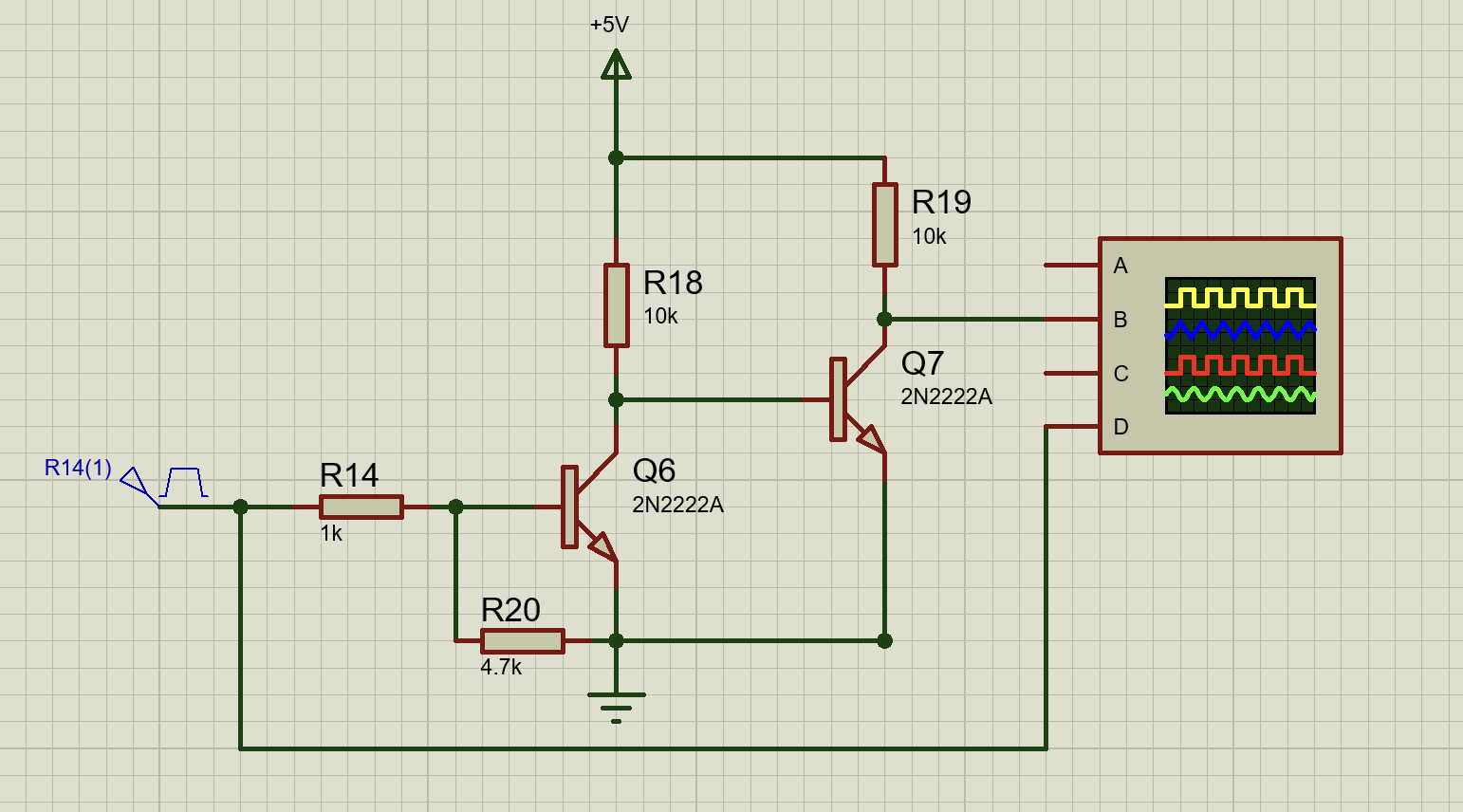

电路2

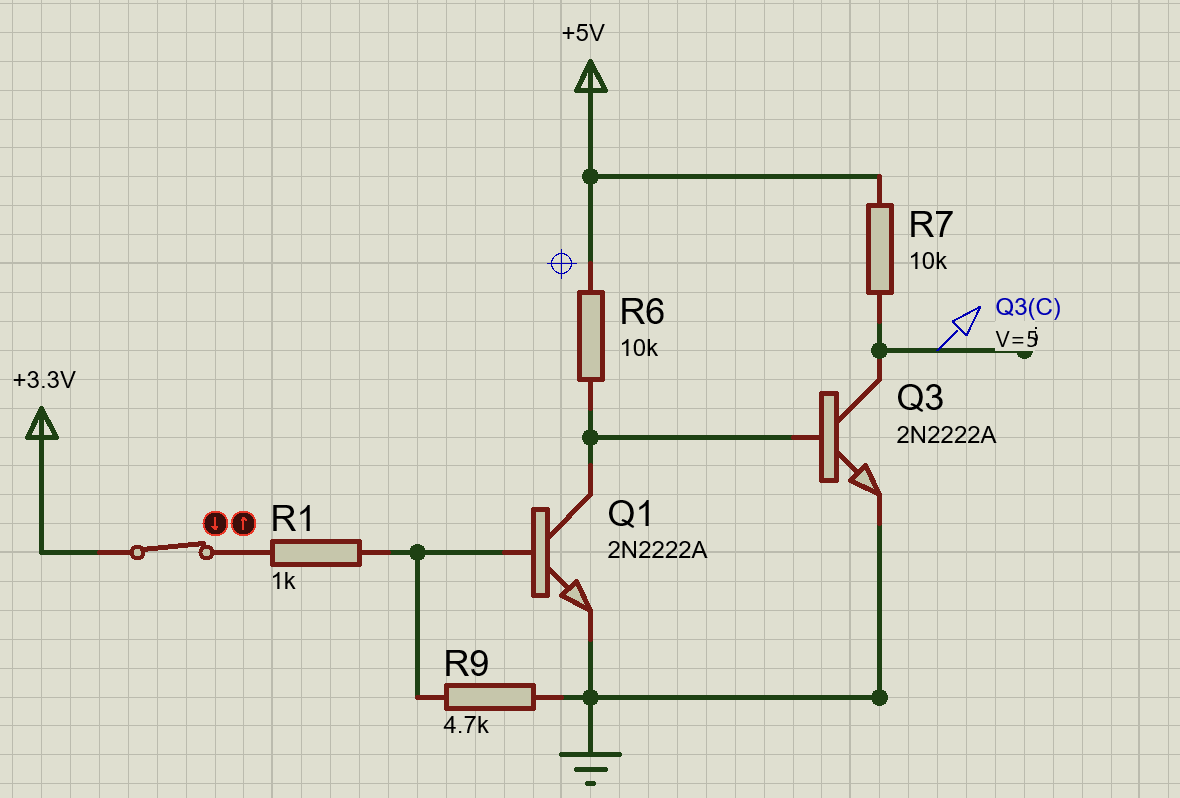

这是一个基于两级NPN三极管（2N2222A）级联而成的同相电平转换电路（Non-inverting Level Shifter）。它同样实现了将 3.3V 逻辑信号转换为 5V 逻辑信号的功能，但采用了与上一张图完全不同的拓扑结构。
以下是对电路的详细解析：
1. 核心电路结构
该电路采用了两级共射极（Common-Emitter）放大/开关电路级联的方式：
- 第一级 (Q1)：作为反相器（Inverter）。将输入的 3.3V 逻辑信号反相为 5V 逻辑信号。
- 第二级 (Q3)：作为第二个反相器。将第一级反相后的信号再次反相，从而恢复同相，并最终输出 5V 逻辑电平。
2. 元器件功能分析
- 输入端开关与电源：模拟 3.3V 的高电平或悬空（低电平）输入。
- R1 (1kΩ)：Q1 的基极输入限流电阻。
- R9 (4.7kΩ)：Q1 的基极下拉电阻。作用是当输入端悬空（开关断开）时，将 Q1 的基极电位牢牢拉至 0V，确保 Q1 可靠截止，防止干扰误触发。
- Q1 (2N2222A)：第一级开关管。
- R6 (10kΩ)：Q1 的集电极上拉电阻，连接至 +5V。同时，它也充当了 Q3 的基极偏置电阻，为 Q3 提供基极电流。
- Q3 (2N2222A)：第二级开关管。
- R7 (10kΩ)：Q3 的集电极上拉电阻，连接至 +5V。决定了最终输出的高电平状态。
3. 工作原理（状态分析）
-
状态一：输入低电平/悬空 (当前图片中的状态：开关断开)
-
分析 ：开关断开，输入信号消失。R9 将 Q1 的基极 (B) 电位拉低至 0V，此时 V B E 1 < 0.7 V V_{BE1} < 0.7V VBE1<0.7V，Q1 处于截止状态。
-
级联传递 ：由于 Q1 截止，没有电流流过它的集电极。+5V 电源通过 R6 直接加在 Q3 的基极上，为 Q3 提供充足的基极电流，使得 Q3 进入深度饱和状态。
-
输出：Q3 饱和导通，其集电极被拉低到地（GND）。
-
仿真验证 ：图中探针显示
Q3(C) V=0.0264294(约 26mV)，这正是三极管的饱和压降（ V C E ( s a t ) V_{CE(sat)} VCE(sat)）。说明此时输入为低 (断开) ，输出也为低 (~0V)。 -
状态二：输入高电平 (开关闭合，接入 +3.3V)
-
分析 ：3.3V 电压通过 R1 施加到 Q1 的基极。基极电流足以让 Q1 进入深度饱和导通状态。
-
级联传递 ：Q1 导通后，其集电极电位被拉低至接近 0V（约 20-30mV）。这个极低的电压直接加在 Q3 的基极上，导致 V B E 3 ≈ 0 V V_{BE3} \approx 0V VBE3≈0V，达不到开启电压，因此 Q3 处于截止状态。
-
输出：Q3 截止，没有集电极电流，输出端（Q3 集电极）被 R7 完全上拉。
-
结果 ：此时输入为高 (3.3V) ，输出也为高 (5V)。
4. 总结与对比
与电路1实现了完全相同的逻辑功能（3.3V 到 5V 的同相转换），但各有特点：
- 前一个电路（共基极拓扑）：使用的元器件更少（1个三极管），且由于带有加速电容和避免了深度饱和延迟，高频开关响应速度通常更快。
- 当前电路（双共射极级联拓扑）：使用了更多的元器件（2个三极管，多几个电阻），属于最基础、最直观的逻辑搭建方式（非门 + 非门 = 缓冲器）。它的优势在于输入阻抗较高（由 R1 和 R9 决定），对输入信号源的电流驱动能力要求较低。
电路3

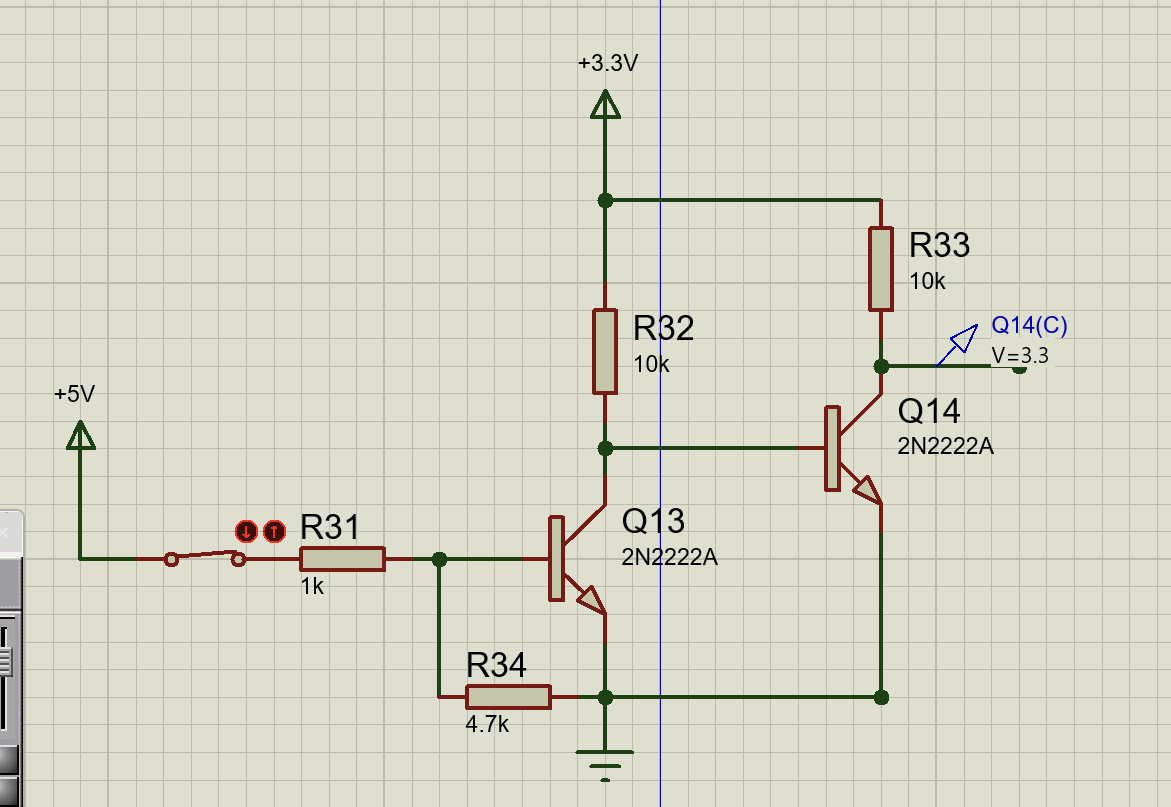

这是一个与电路2拓扑结构完全相同的两级 NPN 三极管级联同相电平转换电路。
但是，通过观察电源连接可以发现它的应用场景正好相反：它是用来将 5V 的逻辑信号降压转换为 3.3V 的逻辑信号。
以下是对电路的详细解析：
1. 核心电路结构
该电路依然采用两级共射极（Common-Emitter）反相器串联的结构：
- 第一级 (Q13)：接收 5V 系统的输入信号，将其反相。
- 第二级 (Q14)：将第一级的信号再次反相，恢复同相输出。
- 关键差异 ：两级三极管的集电极上拉电阻（R32, R33）都连接到了 +3.3V，而不是 +5V。这就决定了最终输出的高电平只能是 3.3V。
2. 元器件功能分析
- 输入端 (+5V & 开关)：模拟 5V 逻辑电平的输入源。
- R31 (1kΩ) & R34 (4.7kΩ)：Q13 的基极输入限流与下拉电阻。保证输入悬空时 Q13 稳定截止。
- Q13 & Q14 (2N2222A)：两级开关管。
- R32 (10kΩ)：Q13 的集电极上拉电阻（接 +3.3V），同时也是 Q14 的基极偏置电阻。
- R33 (10kΩ)：Q14 的集电极上拉电阻（接 +3.3V），决定了最终输出的高电平电压为 3.3V。
3. 工作原理（状态分析）
-
状态一：输入高电平 (当前图片中的状态：开关闭合)
-
分析 ：开关闭合，+5V 信号输入。通过 R31 和 R34 的分压，Q13 的基极获得足够高的正向偏置电压，Q13 进入深度饱和导通状态。
-
级联传递 ：Q13 导通后，其集电极电位被拉低至接近 0V。这个低电平直接加在 Q14 的基极上，导致 Q14 无法开启，Q14 处于截止状态。
-
输出：由于 Q14 截止，输出端（Q14 集电极）被 R33 完全上拉至 +3.3V。
-
仿真验证 ：图中探针清晰显示
Q14(C) V=3.3。这表明此时输入为高 (5V)，输出也为高 (3.3V)。 -

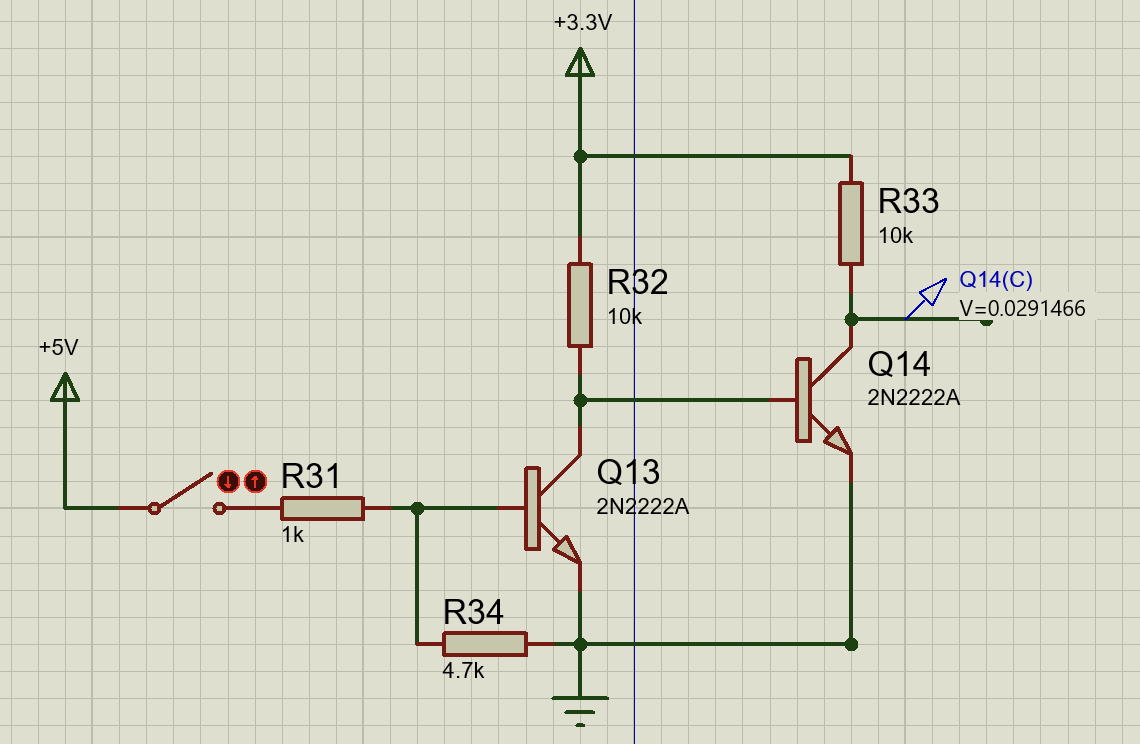

状态二：输入低电平/悬空 (开关断开)
-
分析 ：开关断开，输入 0V。R34 将 Q13 的基极拉至 0V，Q13 截止。
-
级联传递 ：Q13 截止，集电极无电流。+3.3V 电源通过 R32 为 Q14 提供基极电流，使得 Q14 进入饱和导通状态。
-
输出：Q14 导通，其集电极被拉低到地（GND）。
-
结果 ：此时输入为低 (0V)，输出也为低 (~0V)。
4. 总结
电路巧妙利用了集电极开路（Open-Collector）或类似的上拉特性，将上拉电源改为目标电压 (3.3V)，从而实现了一个稳定的 5V 到 3.3V 降压型同相逻辑转换器。这在 5V 传感器向 3.3V 单片机发送信号时非常常见。
电路4

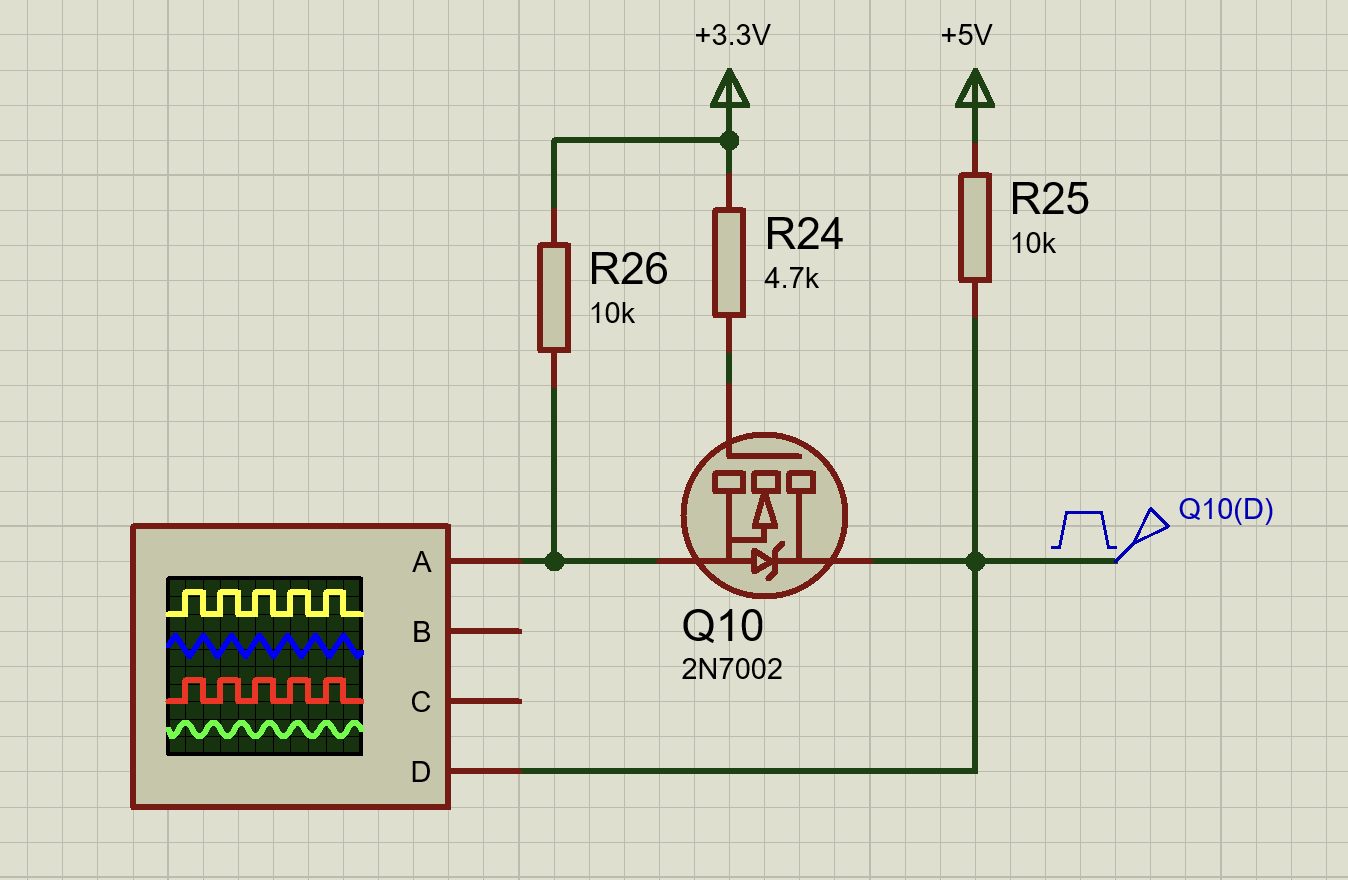

这是一个基于 N 沟道 MOSFET（2N7002）设计的经典（双向）同相电平转换电路。在这个场景中，它被用来将 3.3V 的逻辑信号转换为 5V 的逻辑信号。
这是目前集成电路和通信总线（如 I2C、SPI）中最常用的一种电平转换拓扑结构。以下是对该电路的详细解析：
1. 核心电路结构
该电路利用了 MOSFET 的开关特性，其接法非常有讲究：
- 栅极 (Gate)：连接到低压侧电源（+3.3V），作为参考开启电压。
- 源极 (Source)：左侧引脚，连接低压侧（3.3V 逻辑）的输入/输出端。
- 漏极 (Drain)：右侧引脚，连接高压侧（5V 逻辑）的输入/输出端。
2. 元器件功能分析
- Q4 (2N7002)：N 沟道增强型 MOSFET，是实现信号隔离与传递的核心开关。
- SW2 (SPDT)：单刀双掷开关，用于模拟 3.3V 侧的高低电平输入。
- R5 (4.7kΩ)：栅极偏置/限流电阻，将栅极电位固定在 3.3V。
- R10 (10kΩ)：低压侧 (3.3V) 的上拉电阻。
- R8 (10kΩ)：高压侧 (5V) 的上拉电阻。决定了输出端高电平的电压值。
3. 工作原理（状态分析）
-

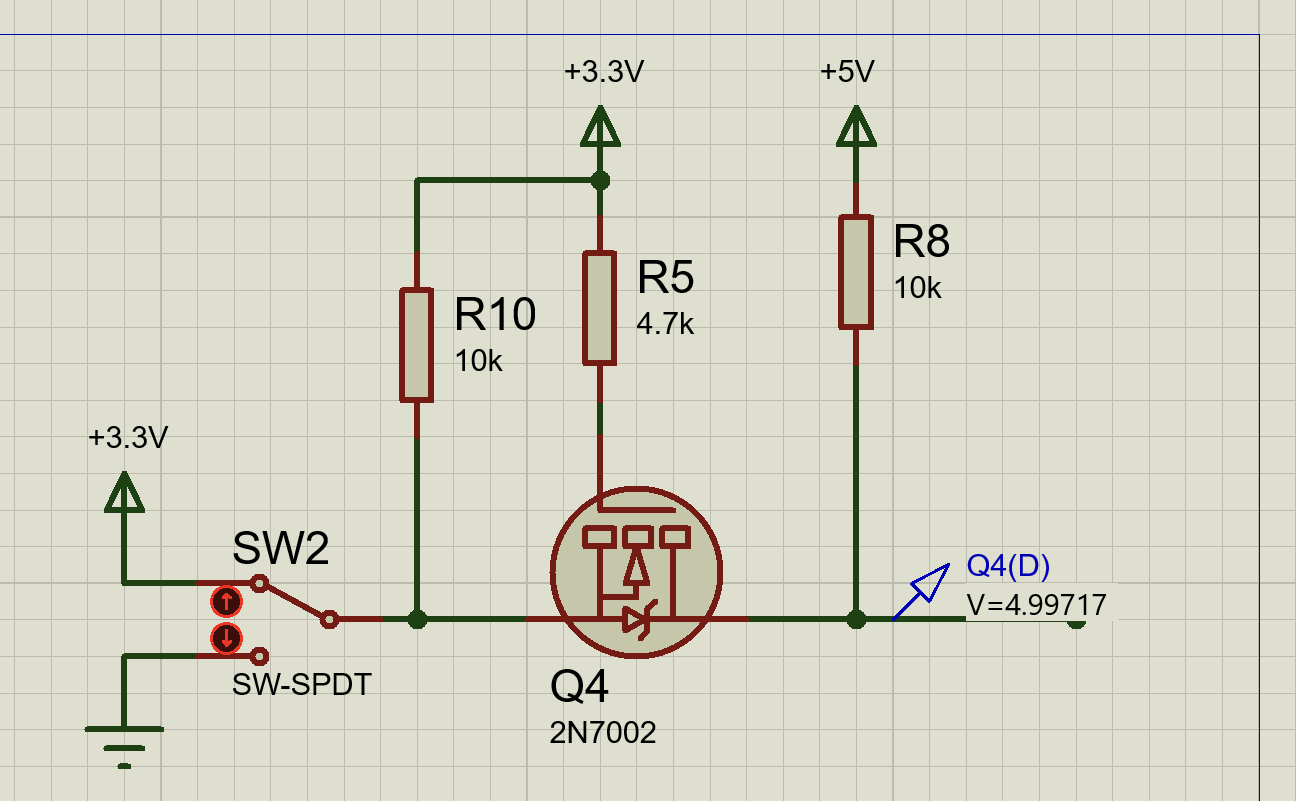

状态一：输入高电平 (SW2 拨至 +3.3V) ------ 当前图片状态
-
分析 ：此时源极 (S) 被开关接通到 3.3V。由于栅极 (G) 的电压也被 R5 固定在 3.3V，因此栅源极电压差 V G S = V G − V S = 3.3 V − 3.3 V = 0 V V_{GS} = V_G - V_S = 3.3V - 3.3V = 0V VGS=VG−VS=3.3V−3.3V=0V。
-
MOSFET 状态 ：因为 V G S V_{GS} VGS 低于 MOSFET 的导通阈值电压（ V t h V_{th} Vth），MOS管处于截止（关断）状态。漏极和源极之间相当于断路。
-
输出：漏极 (D) 被右侧的上拉电阻 R8 拉高至 5V 电源电压。
-
仿真验证 ：图中探针显示
Q4(D) V=4.99717（约 5V）。这完美印证了此时输入为高 (3.3V)，输出也为高 (5V)。 -

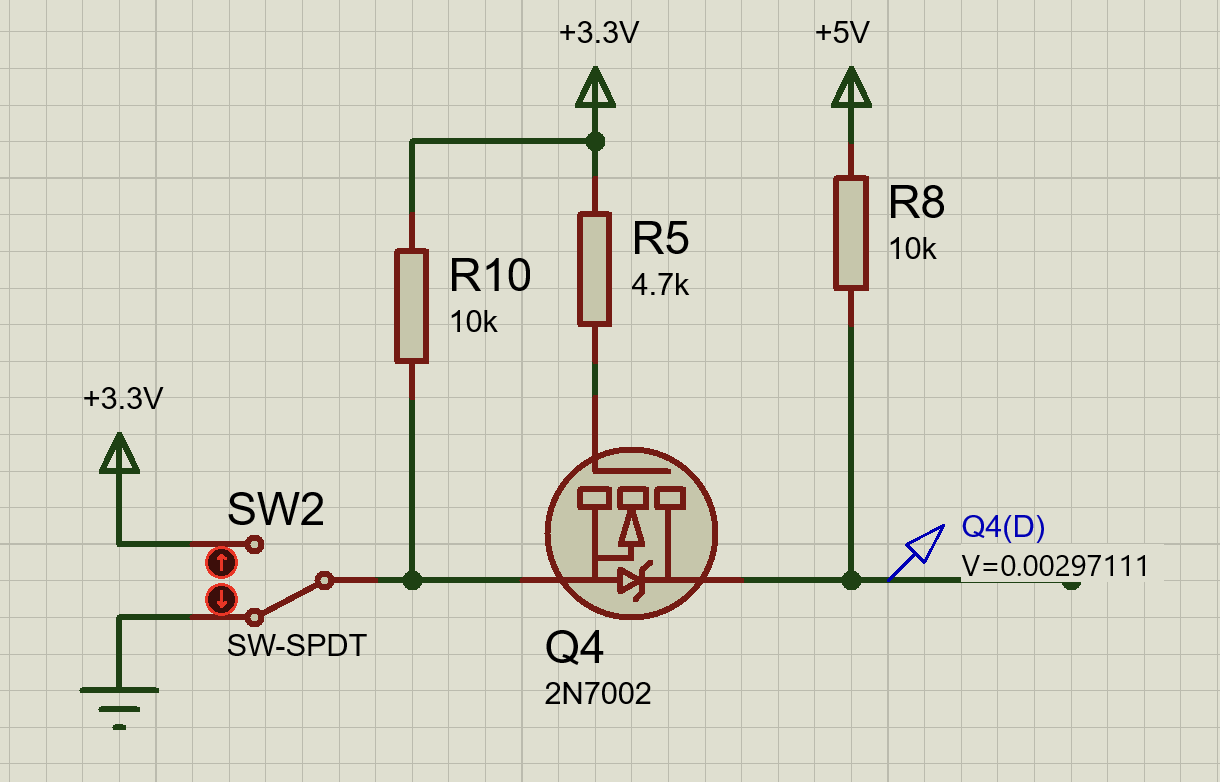

状态二：输入低电平 (SW2 拨至 GND)
-
分析 ：此时源极 (S) 被开关接地，电位为 0V。栅极 (G) 依然是 3.3V。此时栅源极电压差 V G S = V G − V S = 3.3 V − 0 V = 3.3 V V_{GS} = V_G - V_S = 3.3V - 0V = 3.3V VGS=VG−VS=3.3V−0V=3.3V。
-
MOSFET 状态 ：3.3V 的 V G S V_{GS} VGS 足以让 2N7002 这种逻辑电平驱动的 MOS管完全导通。
-
输出：MOS管导通后，漏极 (D) 和源极 (S) 近似短路。漏极被源极拉低至地电位。
-
结果 ：此时输入为低 (0V)，输出也为低 (~0V)。
4. 总结与优势
与前面三极管电路相比，这个 MOSFET 电路有着决定性的优势：它是双向的。
- 刚才分析了从左向右（3.3V 到 5V）的传输。
- 如果将右侧（漏极）作为输入端强行拉低到 0V，MOSFET 内部的寄生体二极管 （Body Diode）会率先导通，把左侧（源极）电位拉低至约 0.7V；这会导致 V G S = 3.3 V − 0.7 V = 2.6 V V_{GS} = 3.3V - 0.7V = 2.6V VGS=3.3V−0.7V=2.6V，进而使 MOSFET 彻底导通，将左侧完全拉低到 0V。
正因为这种简洁而巧妙的双向同相转换特性，该电路成为了飞利浦 (NXP) 提出的经典 I2C 总线电平转换标准方案。
电路5
正如你所见，这个电路的拓扑结构与电路4完全相同 。它依然是那个经典的基于 N 沟道 MOSFET（2N7002）的双向同相电平转换电路。
不同之处在于，这次的测试场景反过来了：开关（SW3）移到了右侧的高压区（5V侧），而电压探针移到了左侧的低压区（3.3V侧）。这完美地演示了该电路的降压转换功能（从 5V 逻辑转换到 3.3V 逻辑）。
以下是具体的原理分析：
1. 核心电路结构复习
- 栅极 (Gate)：被 R11 固定在 +3.3V 参考电压。
- 漏极 (Drain) ：右侧，连接 5V 逻辑端，现在作为信号输入端。
- 源极 (Source) ：左侧，连接 3.3V 逻辑端，现在作为信号输出端。
2. 工作原理（反向传输状态分析）
-

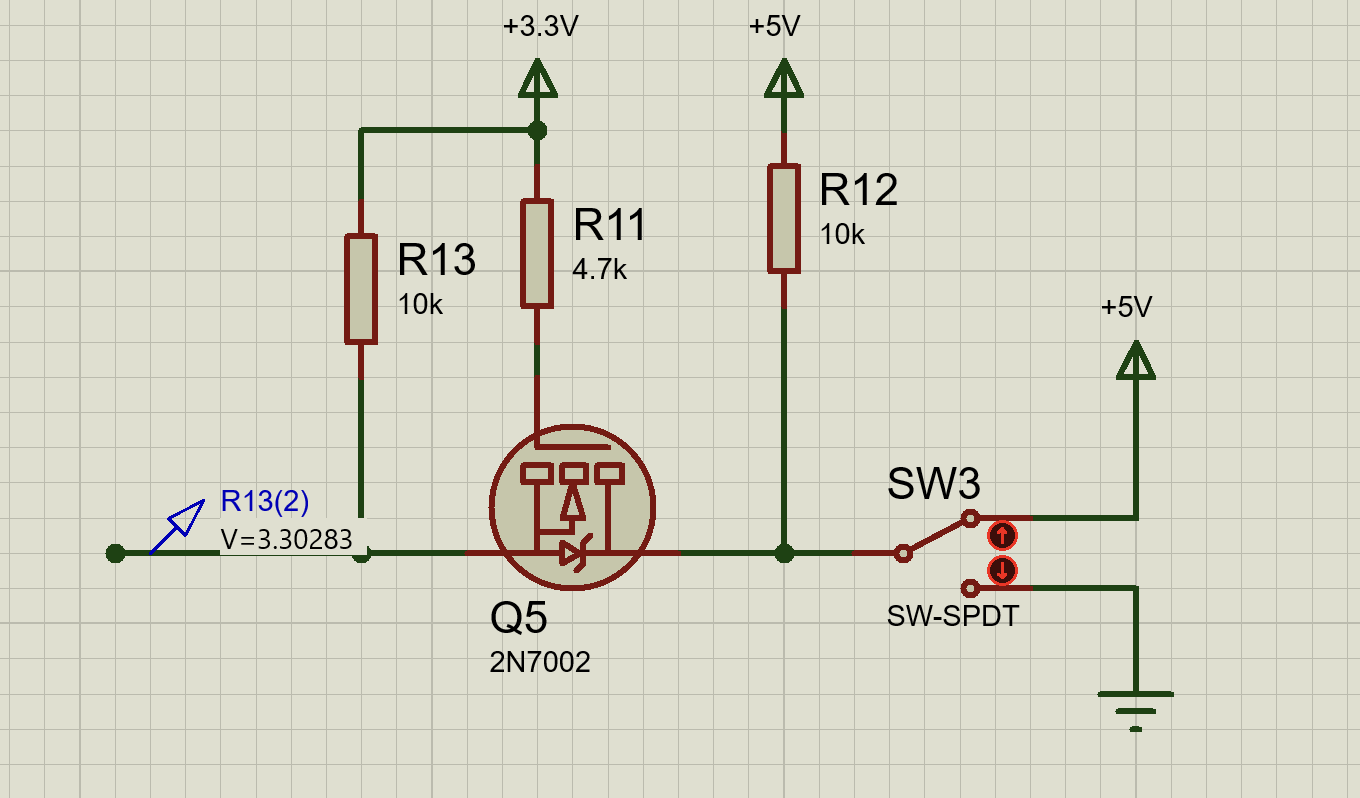

状态一：输入高电平 (SW3 拨至 +5V) ------ 当前图片状态
-
分析：漏极 (D) 被外部开关强行置为 5V。源极 (S) 初始状态被左侧的 R13 上拉至 3.3V。
-
MOSFET 状态 ：此时栅极 (G) 是 3.3V，源极 (S) 也是 3.3V。栅源极电压差 V G S = V G − V S = 3.3 V − 3.3 V = 0 V V_{GS} = V_G - V_S = 3.3V - 3.3V = 0V VGS=VG−VS=3.3V−3.3V=0V。因为 V G S V_{GS} VGS 低于导通阈值，MOS 管处于截止（关断）状态。
-
输出：由于 MOS 管关断，左右两侧隔离。左侧输出端完全由上拉电阻 R13 决定，保持在 3.3V。
-
仿真验证 ：图中左侧探针显示
R13(2) V=3.30283。这证明了：当 5V 侧输入高电平 (5V) 时，3.3V 侧输出高电平 (3.3V)。 -

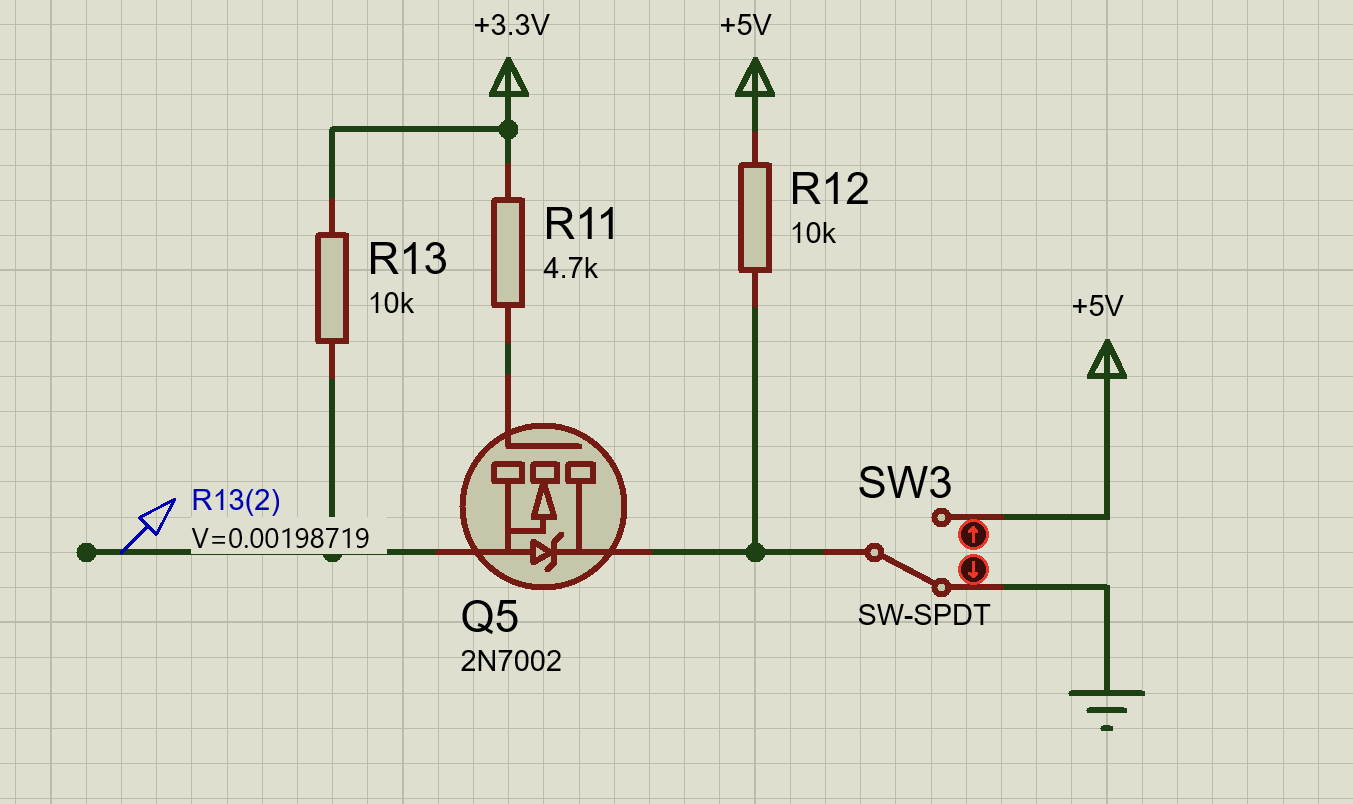

状态二：输入低电平 (SW3 拨至 GND)
-
分析：这是这个双向电路最巧妙的地方。当漏极 (D) 被开关强行拉低到 0V 时，左侧源极 (S) 原本是 3.3V。
-
体二极管导通：此时，MOSFET 内部寄生的体二极管（Body Diode，阳极在源极，阴极在漏极）会因为正向偏置（左边 3.3V，右边 0V）而率先导通。
-
MOSFET 完全导通 ：体二极管导通后，会将左侧源极 (S) 的电压瞬间拉低到约 0.7V（二极管压降）。此时，栅极 (G) 依然是固定的 3.3V。于是，栅源极电压差变为 V G S = 3.3 V − 0.7 V = 2.6 V V_{GS} = 3.3V - 0.7V = 2.6V VGS=3.3V−0.7V=2.6V。这个电压足以让 2N7002 这种逻辑级 MOS 管完全导通。
-
输出：MOS 管完全导通后，沟道电阻极小，直接将源极 (S) 强行拉低至漏极 (D) 的电位（0V）。
-
结果 ：当 5V 侧输入低电平 (0V) 时，3.3V 侧输出低电平 (~0V)。
3. 总结
通过这连续两张图，完整地展现了这个经典电路的双向性：
- 低到高 (3.3V -> 5V)：依靠 MOSFET 的正常栅源极驱动来开关，利用高压侧上拉电阻实现升压。
- 高到低 (5V -> 3.3V)：巧妙利用内部寄生体二极管作为"先锋"拉低源极电位，进而触发 MOSFET 自身完全导通，实现降压。
由于其结构简单、双向同相、且不需要方向控制引脚，它被广泛应用于 I2C、SMBus 等双向漏极开路（Open-Drain）总线的电平匹配中。
这几张图展示了电子电路设计中非常基础且重要的一个主题：不同逻辑电平（如 3.3V 与 5V）之间的同相转换（Level Shifting）。
总结
综合上述五种电路拓扑，我们可以将它们归纳为两大类，并作如下总结：
一、 基于三极管 (BJT) 的单向电平转换电路
（对应电路1、电路2、电路3）
这类电路利用 NPN 三极管的开关特性来实现电平的隔离与转换。它们的共同特点是单向传输，即输入端和输出端是固定的，不能反向传递信号。
-

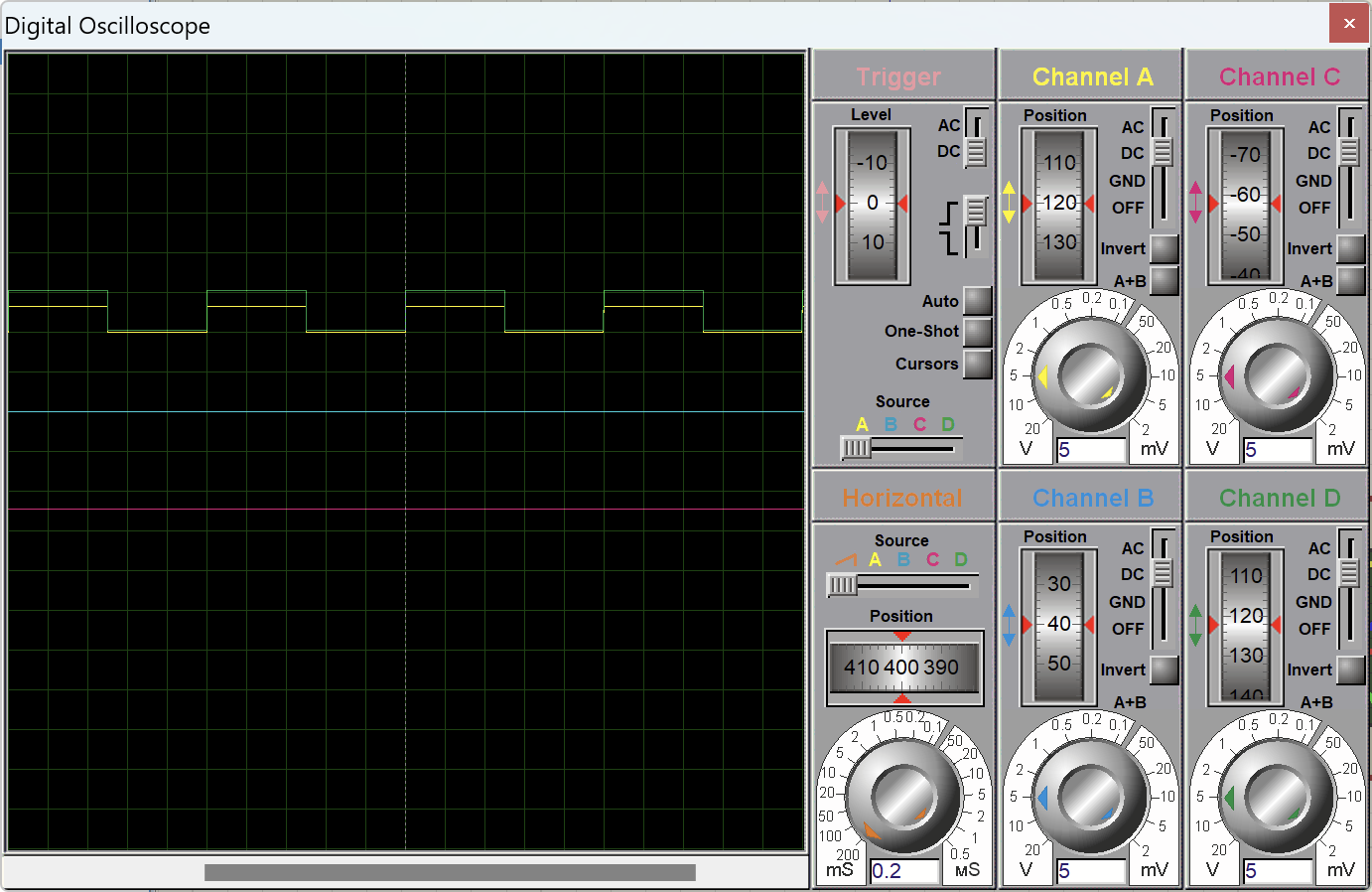

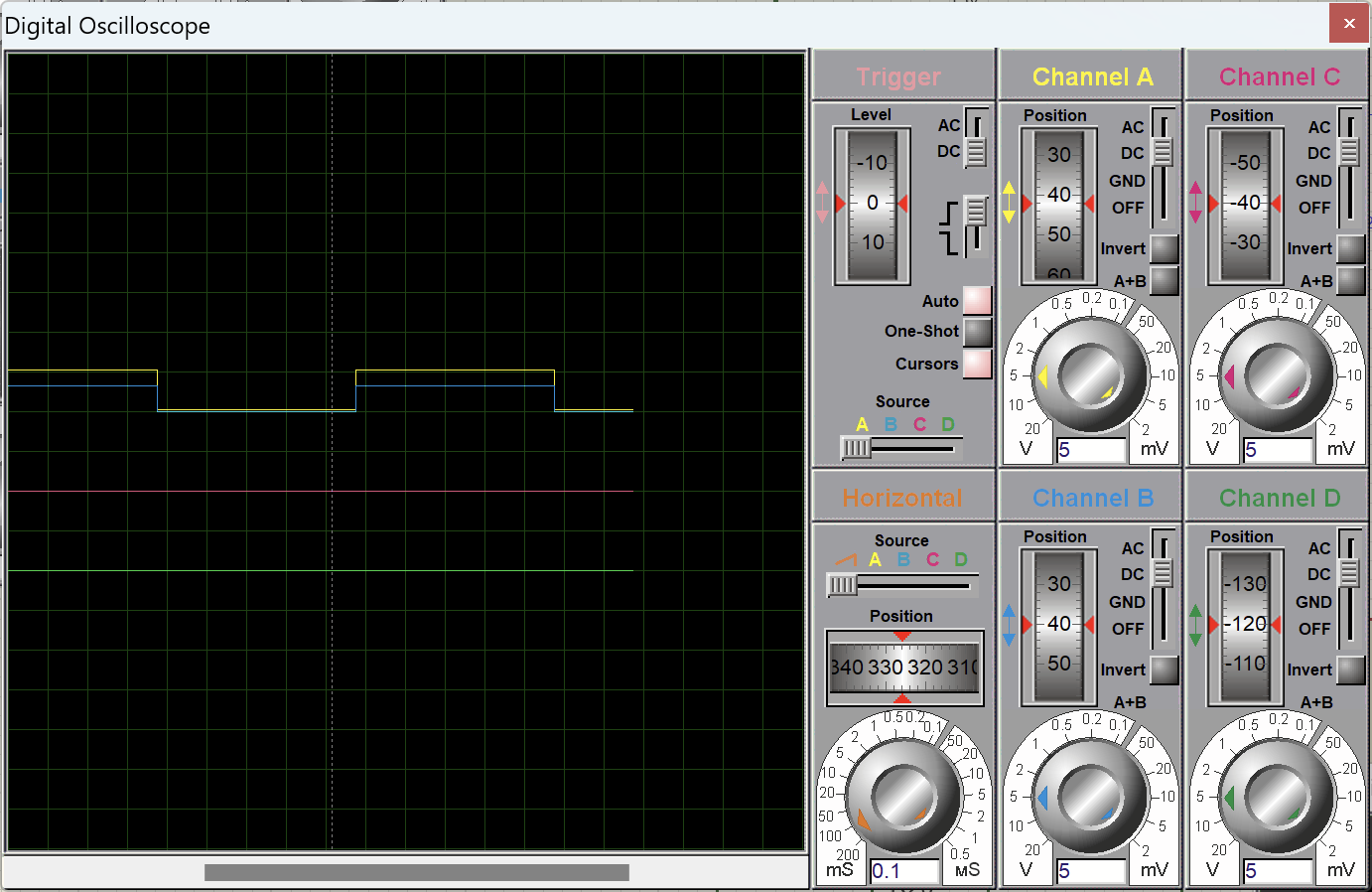

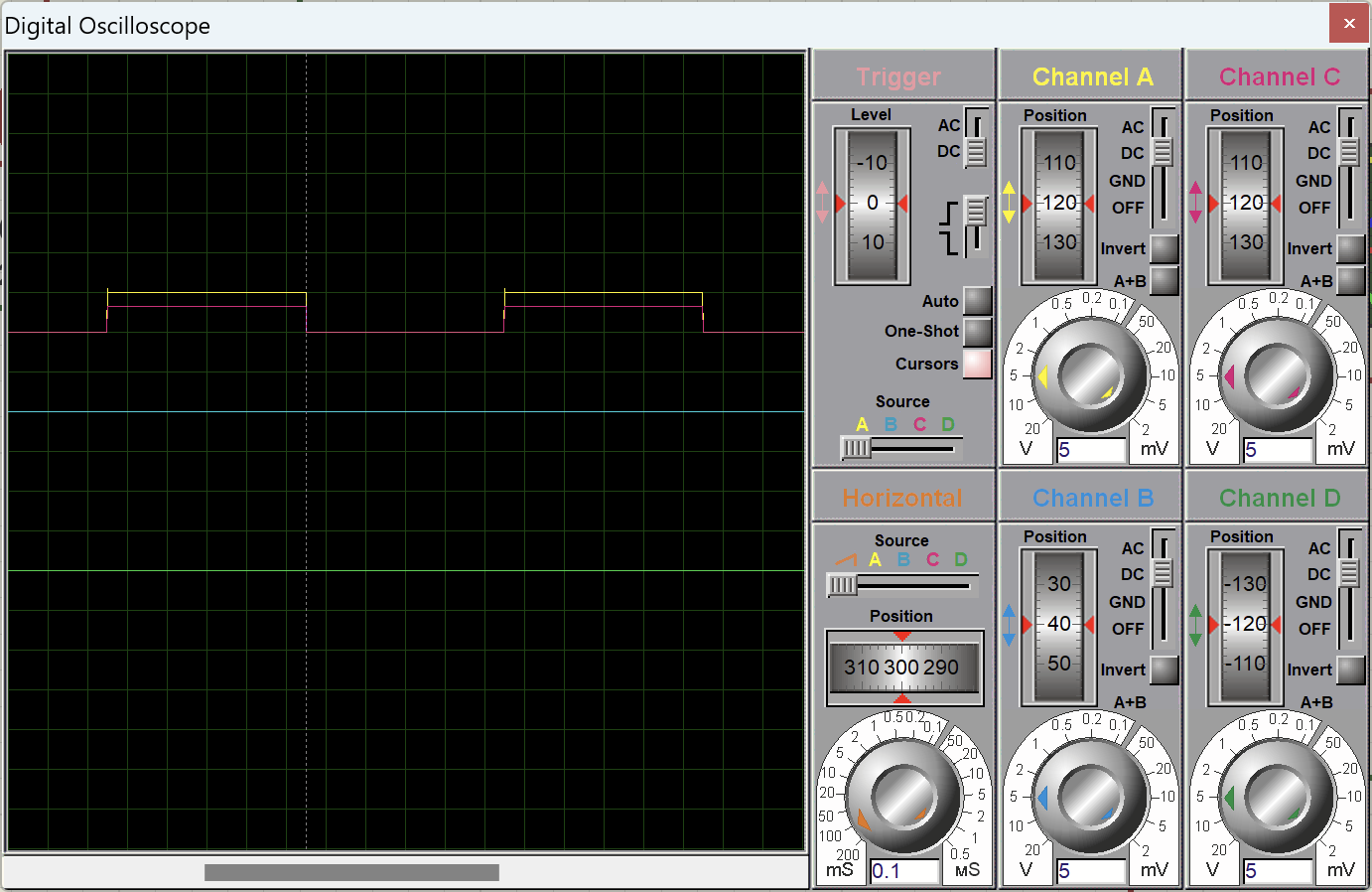

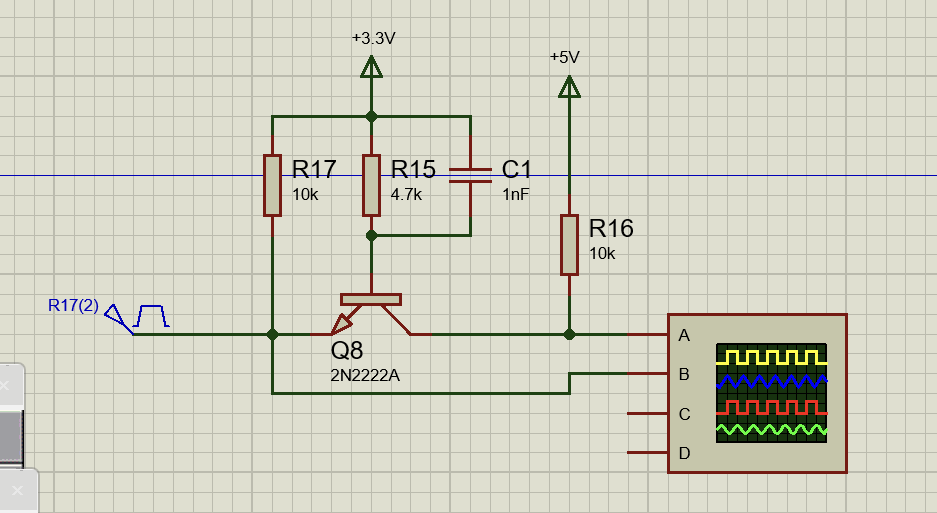

共基极拓扑（电路1）：
-
特点：利用发射极作为输入，结构精简（只需1个三极管）。通过并联加速电容，可以获得较好的高频响应特性。
-
适用场景：对开关速度有一定要求，且对成本和空间敏感的单向信号传输（如单向的 PWM 驱动、UART 的 TX/RX 线）。
-

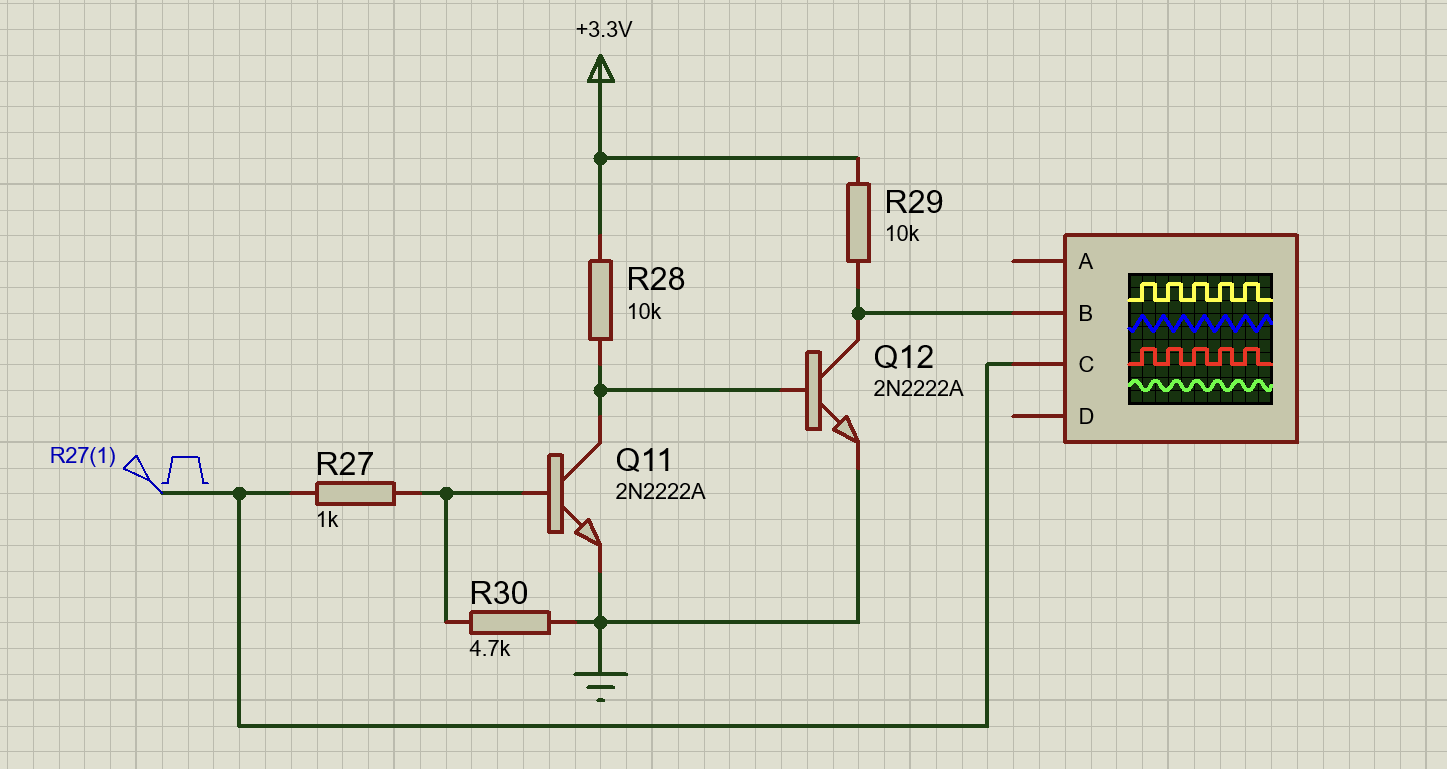

双共射极级联拓扑（电路2、电路3）：
-
特点：采用"非门 + 非门"的串联形式，逻辑直观。输入阻抗较高，对信号源的驱动能力要求低。
-
灵活性 ：通过改变集电极上拉电阻连接的电源电压，可以轻易实现升压 （3.3V → \rightarrow → 5V，如图2接 +5V）或降压 （5V → \rightarrow → 3.3V，如图3接 +3.3V）。
-
适用场景：低速单向信号传输，常规的 GPIO 状态读取或控制。

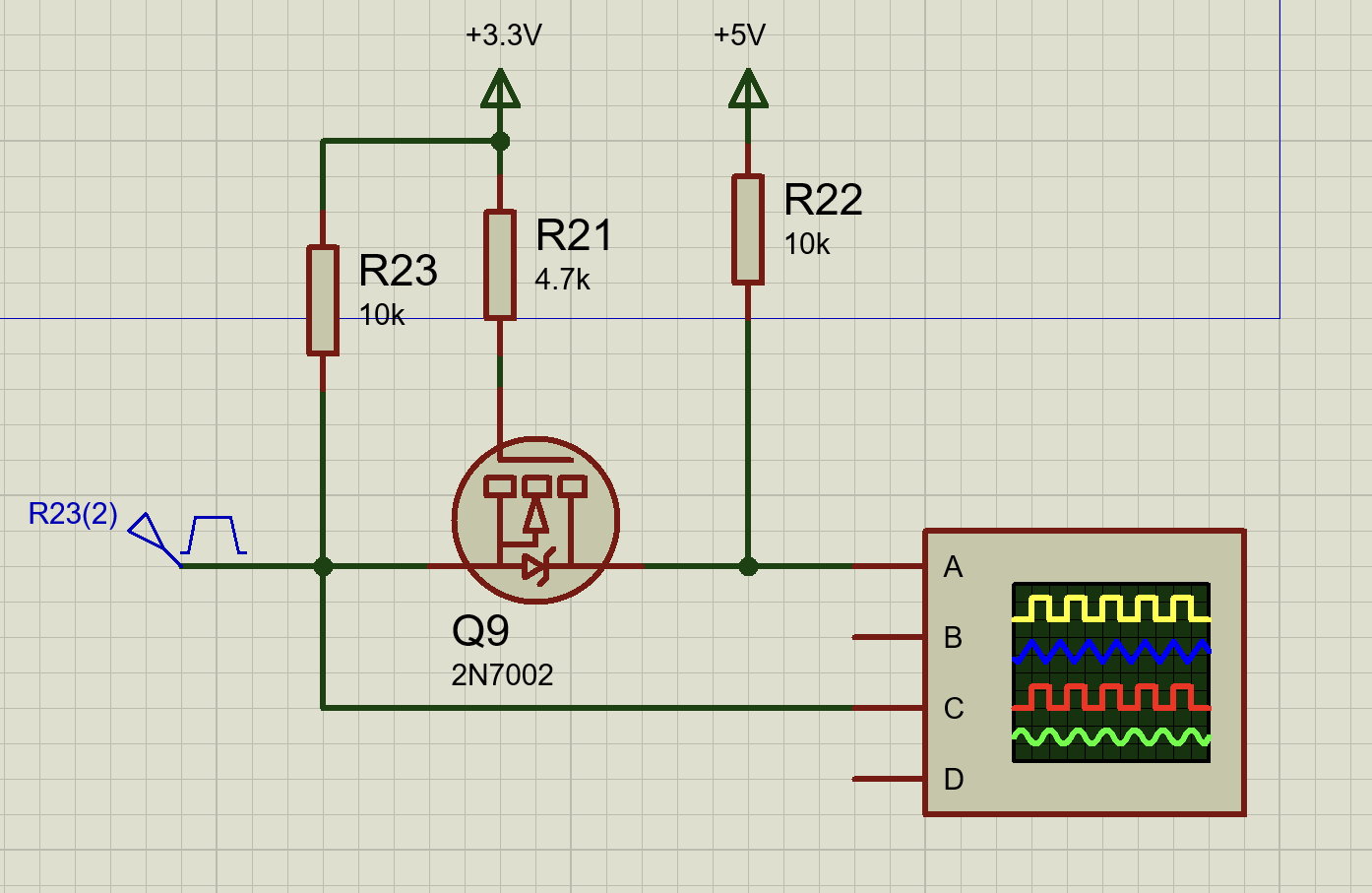

二、 基于场效应管 (MOSFET) 的双向电平转换电路
（对应电路4、电路5）
这类电路利用单颗 N 沟道 MOSFET 及上拉电阻构成，是目前应用最广泛的电平转换方案。
-
核心优势：双向传输
-
无需任何方向控制引脚，即可自动适应信号的流向。
-
低到高（3.3V → \rightarrow → 5V） ：依靠 MOSFET 栅源极阈值电压（ V t h V_{th} Vth）控制沟道的导通与关断。
-
高到低（5V → \rightarrow → 3.3V） ：巧妙利用 MOSFET 内部的寄生体二极管先导通，拉低源极电位，进而触发 MOS 管整体导通。
-
适用场景：
-
完美契合 I2C、SMBus、1-Wire 等需要双向通信的漏极开路（Open-Drain）或集电极开路总线协议。这也是飞利浦 (NXP) 推荐的标准 I2C 电平转换电路。
综合选型建议
- 如果是单向通信（例如 SPI、UART，或普通的单片机控制继电器/读取传感器）：上述所有电路均可使用。其中，双三极管级联法（图2/3）最稳妥，而 MOSFET 法（图4/5）BOM（物料清单）种类最少。
- 如果是双向通信 （特别是 I2C 等总线）：必须采用基于 MOSFET 的双向电路（图4/图5的结构），三极管电路无法满足双向握手和应答的需求。
- 高速信号考量 ：对于极高频率的信号（如高速 SPI，几十兆赫兹），上述由分立元件搭出的分立式电路可能会因为极间电容和上拉电阻导致上升沿过慢（RC 延迟）。此时建议直接采用专用的电平转换 IC（如 TXB0104、74LVC 系列等），它们内部带有推挽驱动或边缘加速电路。
