前言：L20/L21 一直使用套件默认 PHASE_SHIFT = 240° 。这个数字到底是角度、偏置，还是「扫出来的最优值」？

本章先把 240° 的含义讲清楚 （见 §2.2），再实现 Vd 锁相自动反算（hc）+ 运行时修改（ps）+ Flash 固化（hs） 。

配套电机上 hc 常仍得到 240°------说明默认本来就对；换电机或改霍尔线序后，同一套流程才能测出「你的相移」。

一、本章在系列中的位置

1.1 与前面章节的衔接

章节	已掌握的技术基石	本章如何调用与递进
20 霍尔有感 SVPWM FOC	官方约定、`HALL_PHASE_SHIFT=240°`、双闭环运行	240° 是出厂公称值，机械安装误差、接线差异会导致真值在 ± 15 ∘ \pm 15^\circ ±15∘ 甚至更大范围内偏差。
21 R3_2 扇区电流采样	高调制率下 Phase A/B/C 电流精准重建	电流采样准确后，控制性能的瓶颈转移到 θ \theta θ 的绝对精度上。
15~17 Park / 矢量闭环	θ \theta θ 参与所有的 Park / Anti-Park 坐标变换	相移错几度 → \rightarrow → I d / I q I_d/I_q Id/Iq 交叉耦合、产生额外励磁损耗、转速发抖、发热剧烈。

💡 核心逻辑转换：

Lesson 20/21：凭运气用默认 240° "能跑起来"；

Lesson 22 ：凭技术测出具体的物理相移（如 238.5°），写入 RAM 并固化至 Flash，实现电机极致效率。

1.2 本章目标

通过对电机施加 开环 V d V_d Vd 矢量 将转子"强行拉定"在已知角度，读取此时的霍尔状态，反算并纠正固定偏差。

复制代码

[串口命令/状态机]
       │
       ▼
 1. 施加 Vd 开环电压 ──► 转子锁定到已知电角度 θ_cmd (例: 90°)
       │
       ▼
 2. 采样 16 次霍尔状态 ──► 多数表决筛选出稳定 hall 值 ──► 映射为扇区 sec
       │
       ▼
 3. 执行物理反算 ──► PHASE_SHIFT = wrap360( θ_cmd − (sec + 0.5) × 60° )
       │
       ▼
 4. 动态更新 FOC 指针 ──► 实时生效 ──► (可选) 写入 Flash 掉电保存

#	目标	工程落点 (代码/接口)
1	相移解耦	将宏定义改为运行时变量，提供 `foc_hall_phase_shift_deg()` 动态接口。
2	自动标定	实现 `hc` 串口指令： V d V_d Vd 锁相 → \rightarrow → 霍尔状态采样 → \rightarrow → 相移自动反算。
3	手动交互	支持 `ps` / `ps <deg>` 交互；`a`/`v` 用于细调与矢量检验。
4	掉电固化	支持 `hs` (Flash Write) / `hl` (Flash Read)：基于 Sector 11 的持久化存储。
5	底层兼容	完全复用 L21 的三电阻采样与闭环结构 (`Charge` → \rightarrow → `Offset` → \rightarrow → `Run`)。

二、为什么要标定霍尔电角度

2.1 θ \theta θ 误差的物理本质（ I d / I q I_d / I_q Id/Iq 交叉耦合）

在 FOC 中，Park 变换与反 Park 变换依赖电角度 θ \theta θ 将三相静止坐标系转化为旋转 d − q d-q d−q 轴坐标系。

假设转子真实位置为 θ r e a l \theta_{real} θreal，但软件通过霍尔推算出的角度为 θ e s t = θ r e a l + δ \theta_{est} = \theta_{real} + \delta θest=θreal+δ（其中 δ \delta δ 为相位偏差）：

I d e s t I q e s t \] = \[ cos ⁡ δ sin ⁡ δ − sin ⁡ δ cos ⁡ δ \] \[ I d r e a l I q r e a l \] \\begin{bmatrix} I_d\^{est} \\\\ I_q\^{est} \\end{bmatrix} = \\begin{bmatrix} \\cos\\delta \& \\sin\\delta \\\\ -\\sin\\delta \& \\cos\\delta \\end{bmatrix} \\begin{bmatrix} I_d\^{real} \\\\ I_q\^{real} \\end{bmatrix} \[IdestIqest\]=\[cosδ−sinδsinδcosδ\]\[IdrealIqreal

后果分析：

转矩衰减 ：期望输出纯转矩电流 I q I_q Iq，但实际上真实的 I q r e a l = I q cos ⁡ δ I_q^{real} = I_q \cos\delta Iqreal=Iqcosδ。若 δ = 30 ∘ \delta = 30^\circ δ=30∘，输出力矩直接打 86 折！
非法直轴电流 ：漏出的 I d r e a l = I q sin ⁡ δ I_d^{real} = I_q \sin\delta Idreal=Iqsinδ 会产生无用的直轴磁场。如果 δ > 0 \delta > 0 δ>0，相当于强行弱磁 ；如果 δ < 0 \delta < 0 δ<0，相当于直轴增磁，导致电机发热剧烈，甚至发热烧毁 MOS 管。
高转速失步：在高速运行时，相位偏差会引发电流环系统正反馈振荡，产生巨大发声与抖动。

2.2 PHASE_SHIFT 的几何含义

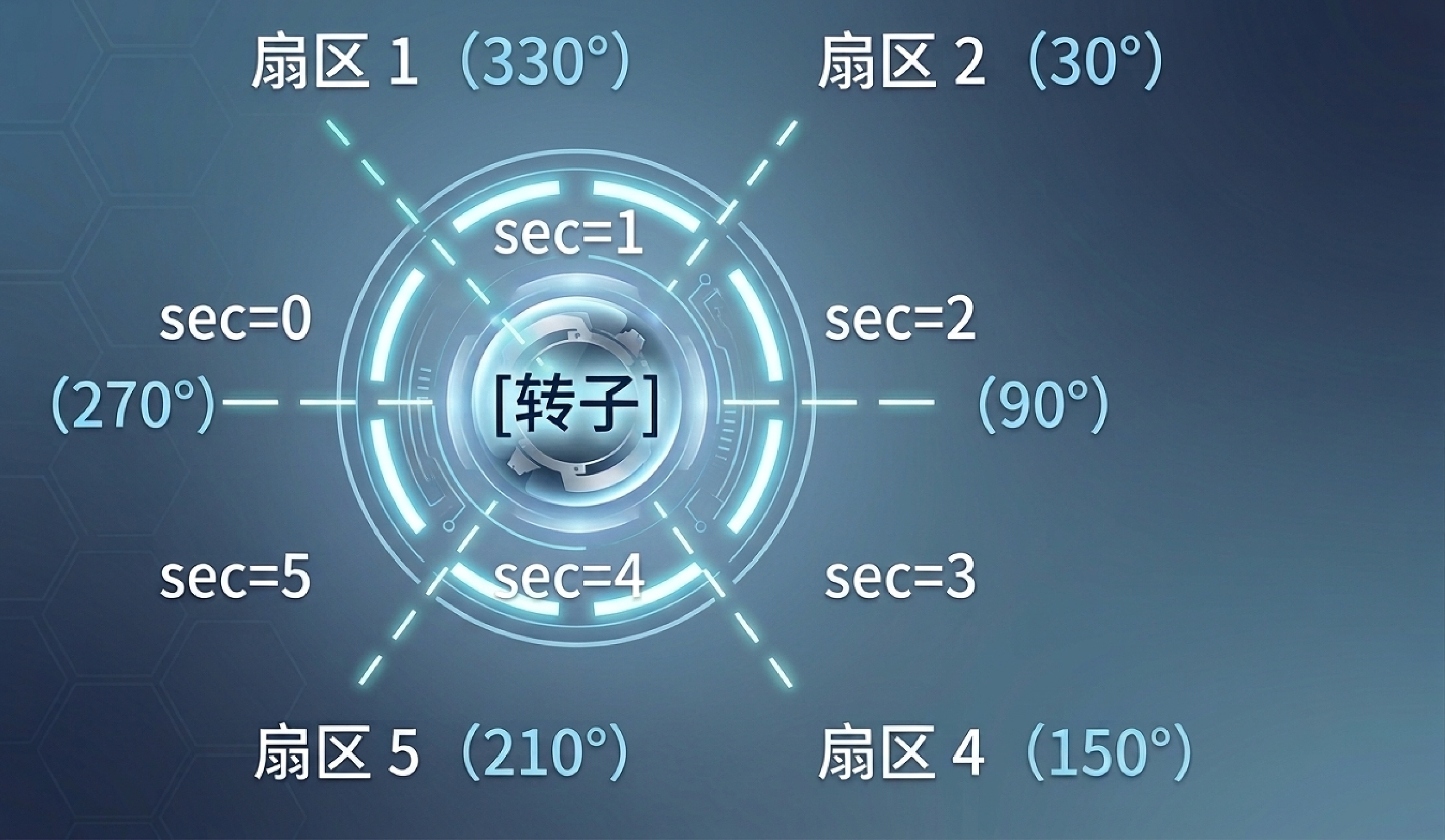

开关型霍尔传感器在电机内部按照 120 ∘ 120^\circ 120∘ 电角度间隔放置。电机旋转时，3 个霍尔管脚输出 6 个组合状态（1~6）。软件将这 6 个状态映射为 6 个扇区（sec = 0..5）。

扇区中心角 ： θ c e n t e r = ( sec + 0.5 ) × 60 ∘ + PHASE_SHIFT \theta_{center} = (\text{sec} + 0.5) \times 60^\circ + \text{PHASE\_SHIFT} θcenter=(sec+0.5)×60∘+PHASE_SHIFT
扇区起始角 ： θ e d g e = sec × 60 ∘ + PHASE_SHIFT \theta_{edge} = \text{sec} \times 60^\circ + \text{PHASE\_SHIFT} θedge=sec×60∘+PHASE_SHIFT

📌 核心推论 ：PHASE_SHIFT 的物理本质，就是霍尔硬件信号的扇区起点，距离电机 A A A 相反电动势过零点（或 ST 约定的 d d d 轴零点）的电角度偏移量。

以公称值 240° 为例，霍尔状态与角度映射表如下：

霍尔原始值 (`hall`)	映射扇区 (`sec`)	扇区角度范围 (PHASE_SHIFT=240°)	扇区中心角 ( θ c e n t e r \theta_{center} θcenter)
5	0	240 ∘ ∼ 300 ∘ 240^\circ \sim 300^\circ 240∘∼300∘	270 ∘ 270^\circ 270∘
1	1	300 ∘ ∼ 360 ∘ 300^\circ \sim 360^\circ 300∘∼360∘	330 ∘ 330^\circ 330∘
3	2	0 ∘ ∼ 60 ∘ 0^\circ \sim 60^\circ 0∘∼60∘	30 ∘ 30^\circ 30∘
2	3	60 ∘ ∼ 120 ∘ 60^\circ \sim 120^\circ 60∘∼120∘	90 ∘ 90^\circ 90∘
6	4	120 ∘ ∼ 180 ∘ 120^\circ \sim 180^\circ 120∘∼180∘	150 ∘ 150^\circ 150∘
4	5	180 ∘ ∼ 240 ∘ 180^\circ \sim 240^\circ 180∘∼240∘	210 ∘ 210^\circ 210∘

2.3 标定原理（ V d V_d Vd 轴磁场锁相法）

如何测出真实的 PHASE_SHIFT？最稳妥的办法就是"把转子定在已知电角度"。

下面用到的符号说明：

写法	读作	含义
θ_cmd	theta command	命令电角度：软件强制反 Park / SVPWM 使用的角度（`hc` 默认 90°）
V_align	V align	定位用的 d 轴电压：开环拉住转子的电压大小（由占空比 `duty=1200` 等折算），不是单独的芯片寄存器名

根据 FOC：施加 Vd = V_align、Vq = 0 ，并把变换角度固定为 θ_cmd 时，定子磁场停在 θ_cmd 方向。转子永磁体 N 极被吸过去，最后停在 θ_cmd 对应位置（锁相 / 定位）。

本课对应代码：foc_boot_openloop_vd_deg(θ_cmd, duty)，duty 决定 V_align 有多大。

复制代码

          d轴合成磁场 (Vd > 0)
              ▲
              │   转子N极被强行拉至与d轴重合
              │  /
              │ /
              │/  (物理位置 θ_real = θ_cmd)
──────────────┴──────────────► q轴

选定设定角 θ_cmd = 90°（在 PHASE_SHIFT=240 时正好是 hall=2 扇区中心，距两侧霍尔跳变沿各约 30°，容错最好）。
开启 Vd 供电，等待转子稳定（约 1.5 s）。
读取 hall，用 foc_hall_to_sector(hall) 得到 sec。
对齐后应满足：

θ_cmd ≡ (sec + 0.5) × 60° + PHASE_SHIFT （模 360°）
反算：

PHASE_SHIFT = wrap360( θ_cmd − (sec + 0.5) × 60° )

⚠️ 注意：前提是 SVPWM 的 α-β 方向与硬件接线匹配（含反 Park 对 β 取反等 ST 约定）。

三、工程改动与关键代码

软件架构在 Lesson 21 基础上拓展，增加了标定模块 bsp_hall_cal.c/.h，并将硬编码的宏更改为运行时可修改的全局角度解耦函数。

3.1 角度计算接口解耦 (`bsp_foc.c / bsp_foc.h`)

将静态的 FOC_HALL_ANGLE_OFFSET 宏重定向到运行时变量：

c 复制代码

/* bsp_foc.h */
float foc_hall_phase_shift_deg(void);
float foc_hall_phase_shift_rad(void);
void  foc_set_hall_phase_shift_deg(float deg);

/* 关键重定向：原算法中的宏直接替换为函数调用 */
#define FOC_HALL_ANGLE_OFFSET  (foc_hall_phase_shift_rad())

在 bsp_foc.c 中实现该变量的管理：

c 复制代码

/* bsp_foc.c */
static float g_hall_phase_shift_deg = MOTOR_HALL_PHASE_SHIFT_DEG; // 默认 240.0f

float foc_hall_phase_shift_deg(void) {
    return g_hall_phase_shift_deg;
}

float foc_hall_phase_shift_rad(void) {
    return g_hall_phase_shift_deg * (3.14159265f / 180.0f);
}

void foc_set_hall_phase_shift_deg(float deg) {
    /* 规范化到 0 ~ 360° */
    while (deg < 0.0f)   deg += 360.0f;
    while (deg >= 360.0f) deg -= 360.0f;
    g_hall_phase_shift_deg = deg;
}

3.2 标定核心反算算法 (`bsp_hall_cal.c`)

c 复制代码

#include "bsp_hall_cal.h"
#include "bsp_foc.h"

/**
  * @brief  角度 wrap 函数：限制在 [0, 360) 范围内
  */
static float wrap360(float deg) {
    while (deg < 0.0f)   deg += 360.0f;
    while (deg >= 360.0f) deg -= 360.0f;
    return deg;
}

/**
  * @brief  根据锁相角度和读取的霍尔值，计算相移 PHASE_SHIFT
  * @param  theta_cmd_deg: 开环锁相的目标电角度 (如 90.0f)
  * @param  hall: 稳定读取到的霍尔值 (1~6)
  * @retval 反算出的 PHASE_SHIFT (0~360°)
  */
float hall_cal_compute_shift_deg(float theta_cmd_deg, uint8_t hall)
{
    uint8_t sec = foc_hall_to_sector(hall);

    /* 扇区未包含 PHASE_SHIFT 时的基准中心角 */
    float center_wo_shift = ((float)sec + 0.5f) * 60.0f;

    /* 反算相移 */
    return wrap360(theta_cmd_deg - center_wo_shift);
}

3.3 状态机与多数表决去抖 (`bsp_hall_cal.c`)

为了防止机械微幅震荡或霍尔临界抖动导致误采，标定过程采用 16 次连续采样 + 多数表决（Majority Voting） 筛选真实霍尔值。

c 复制代码

typedef struct {
    uint8_t  is_running;
    uint32_t start_ms;
    float    theta_cmd;
    uint16_t duty;
    uint8_t  hall_samples[16];
    uint8_t  sample_idx;
} hall_cal_t;

static hall_cal_t g_cal;

/* 启动标定流程 */
void hall_cal_start(float theta_cmd_deg, uint16_t duty) {
    g_cal.theta_cmd = theta_cmd_deg;
    g_cal.duty      = duty;
    g_cal.start_ms  = HAL_GetTick();
    g_cal.sample_idx = 0;
    g_cal.is_running = 1;

    /* 开启开环 Vd 锁相输出 */
    foc_boot_openloop_vd_deg(g_cal.theta_cmd, g_cal.duty);
}

/* 需在主循环或 1ms 定时器中频繁调用的 Poll 函数 */
void hall_cal_poll(void) {
    if (!g_cal.is_running) return;

    /* 1. 等待电机旋转稳定 (默认 1500ms) */
    if (HAL_GetTick() - g_cal.start_ms < 1500) {
        return;
    }

    /* 2. 采样 16 次霍尔值 (每 5ms 采一次) */
    static uint32_t last_sample_ms = 0;
    if (HAL_GetTick() - last_sample_ms >= 5 && g_cal.sample_idx < 16) {
        last_sample_ms = HAL_GetTick();
        g_cal.hall_samples[g_cal.sample_idx++] = hall_read_raw(); // 读取硬件霍尔 GPIO
        return;
    }

    /* 3. 采样完成，进行多数表决 */
    if (g_cal.sample_idx >= 16) {
        uint8_t counts[8] = {0};
        for (int i = 0; i < 16; i++) {
            if (g_cal.hall_samples[i] <= 6) {
                counts[g_cal.hall_samples[i]]++;
            }
        }

        uint8_t best_hall = 0;
        uint8_t max_cnt  = 0;
        for (int h = 1; h <= 6; h++) {
            if (counts[h] > max_cnt) {
                max_cnt = counts[h];
                best_hall = h;
            }
        }

        /* 4. 停止 PWM，计算并更新相移 */
        foc_stop_pwm();
        g_cal.is_running = 0;

        if (best_hall != 0) {
            float shift = hall_cal_compute_shift_deg(g_cal.theta_cmd, best_hall);
            foc_set_hall_phase_shift_deg(shift);
            printf(">> Hall Cal OK: hall=%d sec=%d -> PHASE_SHIFT=%.1f deg\r\n",
                    best_hall, foc_hall_to_sector(best_hall), shift);
        } else {
            printf(">> Hall Cal ERROR: Invalid Hall Read!\r\n");
        }
    }
}

3.4 Flash 掉电固化模块

选用 STM32F407 的 Sector 11 （地址 0x080E0000）作为参数保存区：

c 复制代码

#define FLASH_PARAM_ADDR   0x080E0000     // Sector 11 起始地址
#define PARAM_MAGIC        0x48434C31     // 魔数 "HCL1"

typedef struct {
    uint32_t magic;
    float    phase_shift_deg;
    uint32_t checksum;
} flash_param_t;

void hall_cal_save_flash(void) {
    flash_param_t param;
    param.magic = PARAM_MAGIC;
    param.phase_shift_deg = foc_hall_phase_shift_deg();
    param.checksum = param.magic + (uint32_t)param.phase_shift_deg;

    HAL_FLASH_Unlock();

    /* 1. 擦除 Sector 11 */
    FLASH_EraseInitTypeDef erase;
    erase.TypeErase    = FLASH_TYPEERASE_SECTORS;
    erase.Sector       = FLASH_SECTOR_11;
    erase.NbSectors    = 1;
    erase.VoltageRange = FLASH_VOLTAGE_RANGE_3;
    uint32_t sector_err = 0;
    HAL_FLASHEx_Erase(&erase, &sector_err);

    /* 2. 写入数据 */
    uint32_t *pData = (uint32_t *)&param;
    for (int i = 0; i < sizeof(param)/4; i++) {
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, FLASH_PARAM_ADDR + (i*4), pData[i]);
    }

    HAL_FLASH_Lock();
    printf(">> Saved to Flash Sector11: PHASE_SHIFT = %.1f\r\n", param.phase_shift_deg);
}

四、完整串口命令集

下表整理了本工程支持的所有调测命令：

命令分类	指令格式	功能说明	示例及响应
查询/手动修改	`ps`	打印当前 RAM 中的 PHASE_SHIFT	`>> Current PHASE_SHIFT = 240.0 deg`
	`ps <deg>`	手动设定运行时相移（仅 RAM，实时生效）	`ps 238.5` → \rightarrow → 动态切为 238.5°
自动标定	`hc`	默认参数（锁角 90 ∘ 90^\circ 90∘，占空比 1200）执行自动标定	`>> Hall cal OK: hall=2 sec=3 -> PHASE_SHIFT=240.0 deg`
	`hc <duty>`	修改对齐占空比执行标定	`hc 1500` （强磁电机加大占空比）
	`hc <deg> <duty>`	指定角度与占空比标定	`hc 30 1200`
持久化存储	`hs`	将当前 RAM 中的 PHASE_SHIFT 写入 Flash	`>> Saved to Flash Sector11`
	`hl`	从 Flash 重新加载参数	`>> Loaded from Flash: 238.5 deg`
	`hd`	恢复出厂硬编码默认值（240.0°）	`>> Reset to default: 240.0 deg`
开环验证	`a <deg> <duty>`	手动强制 V d V_d Vd 锁相到指定电角度	`a 90 1200`
	`v <duty>`	在当前扇区中心施加 V d V_d Vd 验证锁相角度	`v 1200`（若相移准确， I q I_q Iq 应接近 0）

五、实战演练与验证步骤

Step 1: 准备工作与电流零偏校准

安全确认：电机脱开负载（空载），转轴无缠绕；驱动板接好母线电源（如 24V）。
电流零偏校准 ：上电后，先关闭速度/电流环，执行 cal 命令。

bash 复制代码

s 0        # 关速度环
w 0        # 关电流环
cal        # 执行 ADC 采样 Offset 校准

等待 2 秒，输入 pid 确认 cal=1。

Step 2: 执行一键标定 (`hc`)

串口输入：

bash 复制代码

hc

观察现象：电机会发出轻微响声，并迅速旋转固定在某一个物理位置，静止 1.5 秒。
串口输出：

text 复制代码

>> Start Hall Calibration: deg=90.0, duty=1200...
>> Hall cal OK: hall=2 sec=3 -> PHASE_SHIFT=240.0 deg

如果测出的角度在 230° ~ 250° 之间，说明硬件安装与官方标准一致，微小的偏差是由机械制造公差导致的；如果测出角度为 180° 或 300°，说明霍尔线序 U / V / W U/V/W U/V/W 接入顺序反了或者相位插错。

执行固化：

bash 复制代码

hs         # 写入 Flash，防止掉电丢失

Step 2.1 实机日志与分析（骄阳接口 1 + 配套电机）

下面是一次完整实机过程（串口时间戳已保留）。最后结论：

Hall cal OK → PHASE_SHIFT=240.0°，与编译默认相同。

对本套硬件，闭环体感与 lesson21 无区别；本课价值是「现场确认 + 可改可存」，功能可在生产中换其它电机时使用。

（1）零偏与标定前状态

text 复制代码

发→ cal
收← Current zero recalibrating, wait ~2s then check pid (cal=1)

发→ pid
收← RPM SP=500  ACT=0  speed_loop=0
     Iq SP=1500 mA  Iq=-5  Id=2  U/V/W=-25/50/-25
     Vd=0.00 V  Vq=0.00 V  theta=330.0 deg  SVPWM sec=0
     CCR U/V/W=0/0/0  Vbus=24.5
     curr_loop=0  en=0  fault=0  protect=1  cal=1
     boot_stage=idle(0)  ...
     hall=1  off=1554/1554/1554  ...
     PHASE_SHIFT=240.0 deg (default=240)  hall_cal=0  last_hall=0

字段	值	说明
`cal=1`	OK	电流零偏完成，可以发 `hc`
`en=0` / `Vd=0`	OK	双环关闭，未误出力
`PHASE_SHIFT=240` `hall_cal=0`	OK	尚未跑过自动标定，仍用默认
`hall=1` `theta=330`	一致	240° 公式下 hall1 中心角就是 330°

（2）执行 `hc`（锁 90° / duty=1200）

text 复制代码

发→ hc
收← Hall cal: Vd lock theta=90 deg duty=1200, wait 1500 ms...

[DBG] st=idle hall=3/3 rpm=76 Iu/Iv/Iw=815/-730/-85 mA
      Vd=2.98 Vq=0.00 Id=43/0 Iq=68/1500 theta=0 ... en=1

[DBG] st=idle hall=2/2 rpm=0 Iu/Iv/Iw=2351/-1208/-1143 mA
      Vd=2.76 Vq=0.00 Id=2005/0 Iq=1190/1500 theta=60 ... en=1

[DBG] st=idle hall=2/2 rpm=0 ... Id=2042 Iq=1192 theta=60 ... en=1

收← Hall cal OK: hall=2 sec=3 → PHASE_SHIFT=240.0 deg
       (theta_cmd=90, center_wo_shift=210)
       Apply runtime done. Optional: hs (Flash) ...
       Verify: v 1200 then check Id>>Iq;  w 1 closed-loop

（串口可能 → 显示成 鈫? 之类乱码，忽略即可，数值仍以 PHASE_SHIFT=240.0 为准。）

过程是否合理：

阶段	日志现象	是否正常
启动	`Vd lock theta=90 duty=1200`	正常
前约 0.5 s	`hall=3`、`rpm=76`	转子被拉向锁角，正常
稳定	`hall=2`、`rpm=0`、`Vd≈2.8`	已锁住，正常
锁住时 `Id≈2000` 且 `Iq≈1190`	两者都大	hc 过程中也正常（见下）
结束	`Hall cal OK ... 240.0`	成功

验算：

PHASE_SHIFT = w r a p 360 ( 90 − ( 3 + 0.5 ) × 60 ) = w r a p 360 ( 90 − 210 ) = 240 ∘ \] \[\\text{PHASE\\_SHIFT}=\\mathrm{wrap}_{360}(90-(3+0.5)\\times 60)=\\mathrm{wrap}_{360}(90-210)=240\^\\circ\] \[PHASE_SHIFT=wrap360(90−(3+0.5)×60)=wrap360(90−210)=240∘

与打印一致；hall=2 → sec=3 正是「θ_cmd=90°、相移=240°」时该落到的扇区。

为什么 hc 过程中 Id、Iq 都很大，不能用来判好坏？

hc 按绝对电角度 90° 施加 (V_d)；
DBG 里的 Id/Iq 仍用霍尔推算的 θ 做 Park（稳定后约 theta=60，扇区起点角）；
电压角与反馈角差约 30° → Id/Iq 交叉耦合，两者都会偏大。

因此：不要用 hc 等待期间的 Id/Iq 判断相移 ；以最后一行 PHASE_SHIFT 为准，再用后面的 v 1200 验证。

结束后 en=0、相电流回到几十 mA 量级，属于关驱动后的正常空闲；若仍看到一帧带旧 Id 的 DBG，是日志节拍滞后，可再等 0.5 s 或发 pid 看一眼。

（3）和上一章（lesson21）的关系

项	说明
测得相移	240° = 编译默认
闭环效果	与 lesson21 基本无差别（角度链路没变）
本章收获	用实机证明「默认 240° 对本套件是准的」；并留下 `ps`/`hc`/`hs` 入口，换电机或改接线后不必改宏重编

只有当 hc 测出明显不是 240°（例如差一整格 60°，或稳定偏 10° 以上）时，闭环噪音/Iq 波动才会相对前一章有可感知差异。

Step 3: 锁相验证（ I d / I q I_d / I_q Id/Iq 电流分离测试）

使用 v 命令在当前相移下施加 V d V_d Vd 开环电压：

bash 复制代码

v 1200
pid

判定标准：
相移准确时 ：转子被强行对齐，此时 I d I_d Id 有明显数值（如 1000~2000mA），I q I_q Iq 几乎为 0 ( ± 50 mA \pm 50\text{mA} ±50mA 抖动)。
相移错误时 ： I q I_q Iq 数值极大，且电机伴有明显的蜂鸣声甚至缓慢微动。

Step 4: 闭环速度运行

bash 复制代码

t 400      # 设定目标转速 400 RPM
w 1        # 使能速度闭环

对本套件实机（见 Step 2.1）：测得仍是 240° ，空载 t 400 / w 1 应与 lesson21 同级------这是预期结果，不是标定失败。

若换电机后 hc 得到例如 238.5° 或偏差更大，再用 FreeMASTER 对比标定前后的 Iq / RPM 波动才有意义：

复制代码

       相移明显不准时                         相移校正后（示例）
  ┌─────────────────────────────┐         ┌─────────────────────────────┐
  │ Iq 波动大、易交叉到 Id       │         │ Iq 更贴近转矩需求            │
  │ 转速锯齿、噪音偏大           │         │ 转速更稳、声音更干净         │
  └─────────────────────────────┘         └─────────────────────────────┘

六、常见问题排查与踩坑指南 (FAQ)

Q1: 执行 `hc` 标定时，电机剧烈抖动、抖发噪音，怎么办？

原因：标定占空比 duty 过大，导致开环电流过大，触发了驱动板的过流保护或产生强震。

解决办法 ：降低占空比重新标定，例如发送 hc 90 600 或 hc 90 800。

Q2: 为什么每次执行 `hc 90 1200`，测出的 PHASE_SHIFT 都不一样（比如一会儿 240°，一会儿 180°）？

原因：

电机摩擦力过大，开环拉不动转子，未完全停靠在 90 ∘ 90^\circ 90∘ 位置。

锁相角度（如 90 ∘ 90^\circ 90∘）正好选在了霍尔状态的跳变边沿上 ，受磁体公差影响在两个霍尔状态间切换。
解决办法：尝试改变标定锚定角，用不同角度多测几次：
bash 复制代码
hc 30 1200
hc 90 1200
hc 150 1200
正确的相移计算逻辑在不同 theta_cmd 下反算的 PHASE_SHIFT 应该是一致的（模 360 ∘ 360^\circ 360∘ 后相等）。

Q3: PHASE_SHIFT 与电流 Offset 到底有什么本质区别？

维度	电流 Offset (ADC Offset)	霍尔 PHASE_SHIFT
物理对象	运放与 ADC 采样通道的零点电压	霍尔传感器与电机磁极的安装空间角度
对控制的影响	影响电流采样的准确度，偏大导致零点漂移	影响 Park 变换，偏大导致 I d / I q I_d/I_q Id/Iq 耦合
校准条件	电机静止、PWM 完全关闭	必须发波，将电机强行锁相
校准指令	`cal`	`hc`

Q4: `hc` 得到 240°，和上一章跑起来一样，是不是白做了？

不是。 说明野火配套霍尔安装与官方 HALL_PHASE_SHIFT=240 一致，L20/L21「能转」有物理依据。

本章交付的是：确认方法 + 运行时改相移 + 可选 Flash 。换电机、改霍尔线序后，同一套 hc/ps/hs 才能立刻体现差异。

Q5: 只看到 DBG，没看到 `Hall cal OK`，算不算成功？

不算。 DBG 是周期慢日志；标定成败以

Hall cal OK: ... PHASE_SHIFT=...

或随后 ps 打印为准。hc 结束后 st=idle、en=0、hall=2、theta=60 只说明回到空闲，且与 240° 公式自洽，仍建议再发 ps 核对。

七、总结

本章将电机控制从"用默认参数能转"推进到"能量产式确认/改写相移"：

接口解耦 ：FOC_HALL_ANGLE_OFFSET 绑定运行时相移，支持 ps / FreeMASTER；
标定算法 ：(V_d) 锁相 + 多数表决 + 几何反算，hc 约 1.5 s 出结果；
参数固化 ：Flash Sector11（hs/hl），掉电可保留；
实机结论（配套电机） ：测得 240° = 默认，闭环与 lesson21 同级------标定成功的标志是「测得可信」，不一定是「数字变了」。

电机驱动开发学习22. 霍尔电角度标定（自动/手动标定与Flash固化）

电机驱动开发学习22. 霍尔电角度标定（自动/手动标定与Flash固化）

一、 本章在系列中的位置

1.1 与前面章节的衔接

1.2 本章目标

二、 为什么要标定霍尔电角度

2.1 θ \theta θ 误差的物理本质（ I d / I q I_d / I_q Id/Iq 交叉耦合）

2.2 PHASE_SHIFT 的几何含义

2.3 标定原理（ V d V_d Vd 轴磁场锁相法）

三、 工程改动与关键代码

3.1 角度计算接口解耦 (bsp_foc.c / bsp_foc.h)

3.2 标定核心反算算法 (bsp_hall_cal.c)

3.3 状态机与多数表决去抖 (bsp_hall_cal.c)

3.4 Flash 掉电固化模块

四、 完整串口命令集

五、 实战演练与验证步骤

Step 1: 准备工作与电流零偏校准

Step 2: 执行一键标定 (hc)

Step 2.1 实机日志与分析（骄阳接口 1 + 配套电机）

（1）零偏与标定前状态

（2）执行 hc（锁 90° / duty=1200）

（3）和上一章（lesson21）的关系

Step 3: 锁相验证（ I d / I q I_d / I_q Id/Iq 电流分离测试）

Step 4: 闭环速度运行

六、 常见问题排查与踩坑指南 (FAQ)

Q1: 执行 hc 标定时，电机剧烈抖动、抖发噪音，怎么办？

Q2: 为什么每次执行 hc 90 1200，测出的 PHASE_SHIFT 都不一样（比如一会儿 240°，一会儿 180°）？

Q3: PHASE_SHIFT 与 电流 Offset 到底有什么本质区别？

Q4: hc 得到 240°，和上一章跑起来一样，是不是白做了？

Q5: 只看到 DBG，没看到 Hall cal OK，算不算成功？

七、 总结

一、本章在系列中的位置

二、为什么要标定霍尔电角度

三、工程改动与关键代码

3.1 角度计算接口解耦 (`bsp_foc.c / bsp_foc.h`)

3.2 标定核心反算算法 (`bsp_hall_cal.c`)

3.3 状态机与多数表决去抖 (`bsp_hall_cal.c`)

四、完整串口命令集

五、实战演练与验证步骤

Step 2: 执行一键标定 (`hc`)

（2）执行 `hc`（锁 90° / duty=1200）

六、常见问题排查与踩坑指南 (FAQ)

Q1: 执行 `hc` 标定时，电机剧烈抖动、抖发噪音，怎么办？

Q2: 为什么每次执行 `hc 90 1200`，测出的 PHASE_SHIFT 都不一样（比如一会儿 240°，一会儿 180°）？

Q3: PHASE_SHIFT 与电流 Offset 到底有什么本质区别？

Q4: `hc` 得到 240°，和上一章跑起来一样，是不是白做了？

Q5: 只看到 DBG，没看到 `Hall cal OK`，算不算成功？

七、总结
