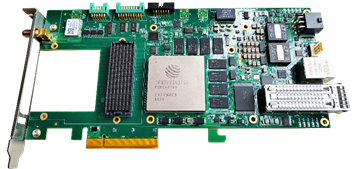

使用优数科技的PCIe-404信号处理卡，发现问题有个bank的ibert测试不通过，CPLL和QPLL均不锁定，氮气使用bank是锁定的
PCIe-404外部有PCIe接口、FMC接口，这些接口测试Ibert均正常（pcie3.0x8的接口，是正常的），只有40g的网口，跑ibert不能lock。
用示波器测量，该bank的参考时钟156.25MHz，正常。所有GTH bank的时钟都是来自于AU5615的时钟芯片，共同分发的。
之前该模块用xilinx、复旦微的芯片都测试，各接口均是ok的，现在换成国微芯片，就出现了该bank不能lock的现象。
排查步骤：
1、测量电源，检查各路电源是ok的，且GTH共用电源；
2、测量时钟，发现各bank时钟都是ok的，且各路GTH全是来自同一颗时钟芯片散出的；
3、去掉vivado中复旦微的补丁，然后测试故障依旧；
4、测量该bank的时钟管脚，对地的二极管特性，正常

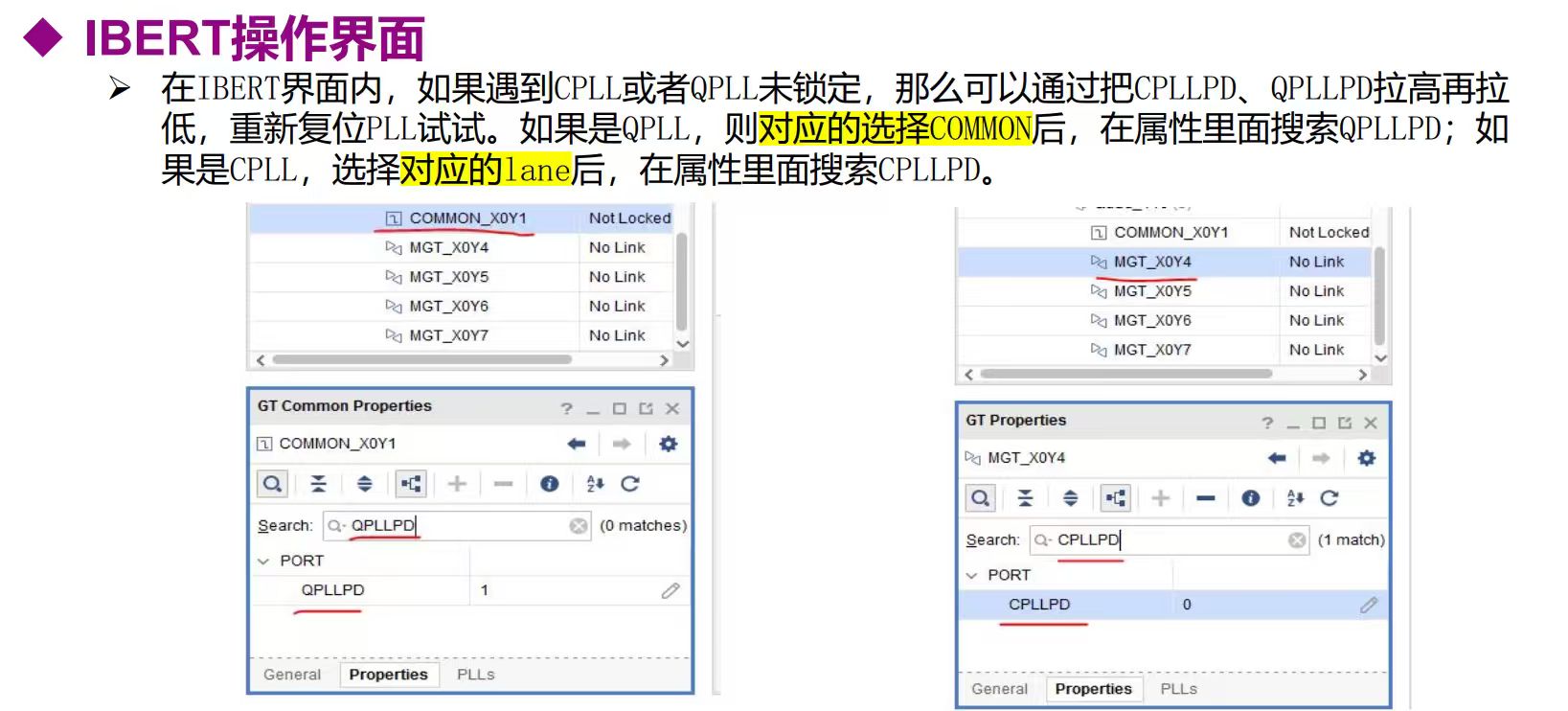

5、使用该bank的clk0、clk1、cpll、qpll测试，均不能锁定；
6、修改CFGBVS_0管脚到GND，故障依旧；
7、该bank借用旁边bank的时钟测试，能正常锁定；

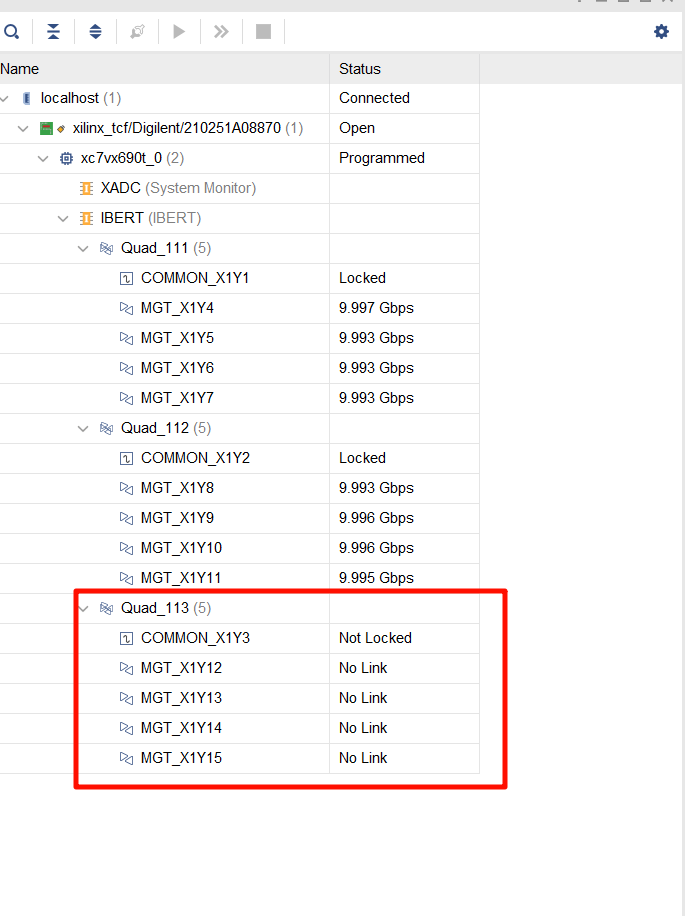

8、旁边bank借用有问题bank的时钟测试，不能lock（感只有113bank有问题，当前时钟都来自于112，只有113没lock）。故确定为该bank的时钟有问题，怀疑fpga芯片内部的时钟电路部分损坏；

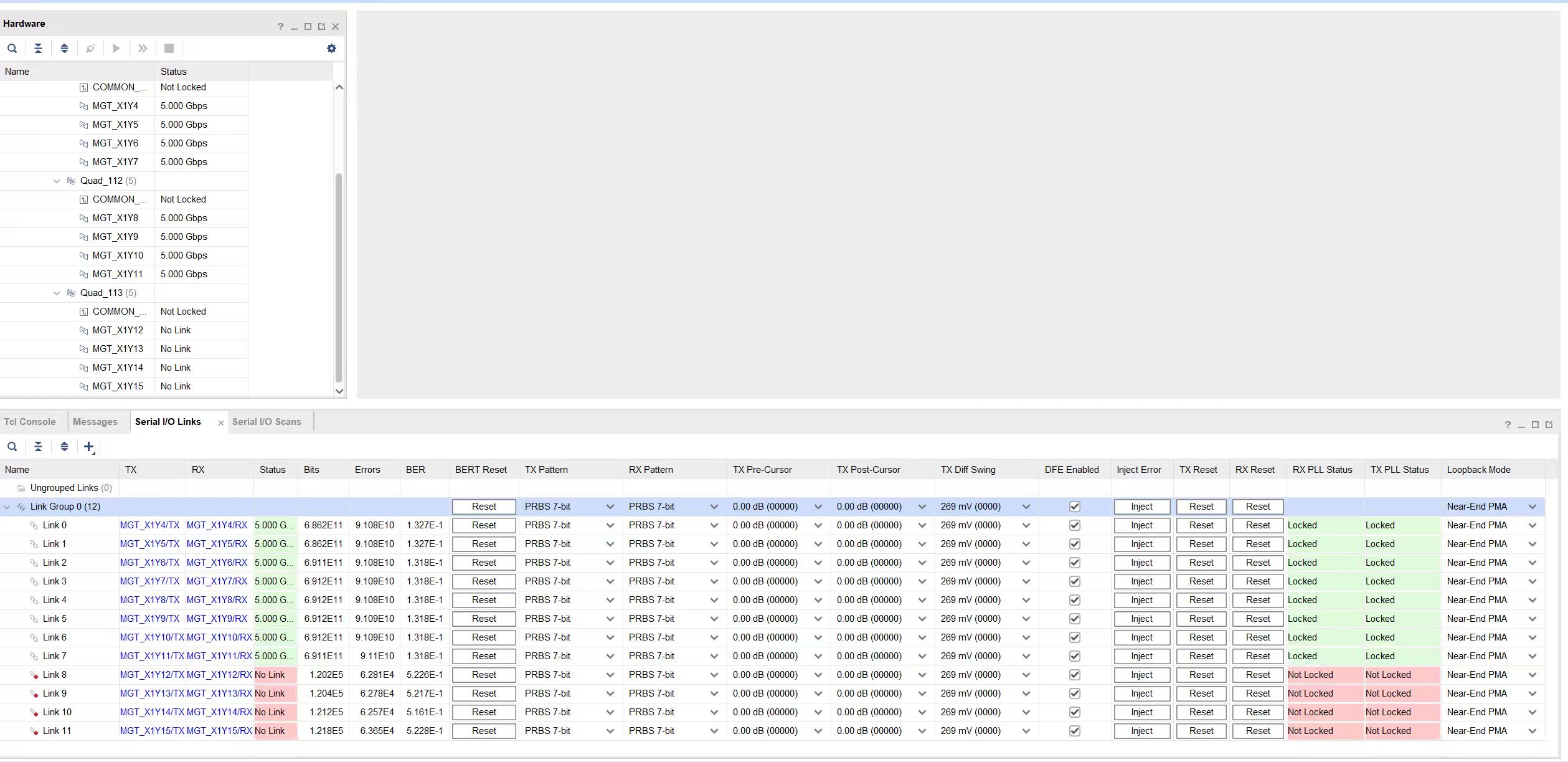

9、采用近端、远端回环故障依旧：
10、使用以下方式验证：
故障依旧；
11、目前定位还是在113bank的参考时钟有问题上。修改参考时钟的电平：
a.lvds，2.5v 国微113bank不能lock，xilinx可以lock
b.lvds,3.3v,国微概率性lock，xilinx可以lock
c.hcsl国微可以lock 光模块可以工作正常，xilinx不能lock
d.国微电容fpga测对地阻值均为6.5k左右，xilinx均为19k左右。
其它quad是不是也是6.5k
e.示波器测直流偏置均为0.8v左右，没问题。波形正常

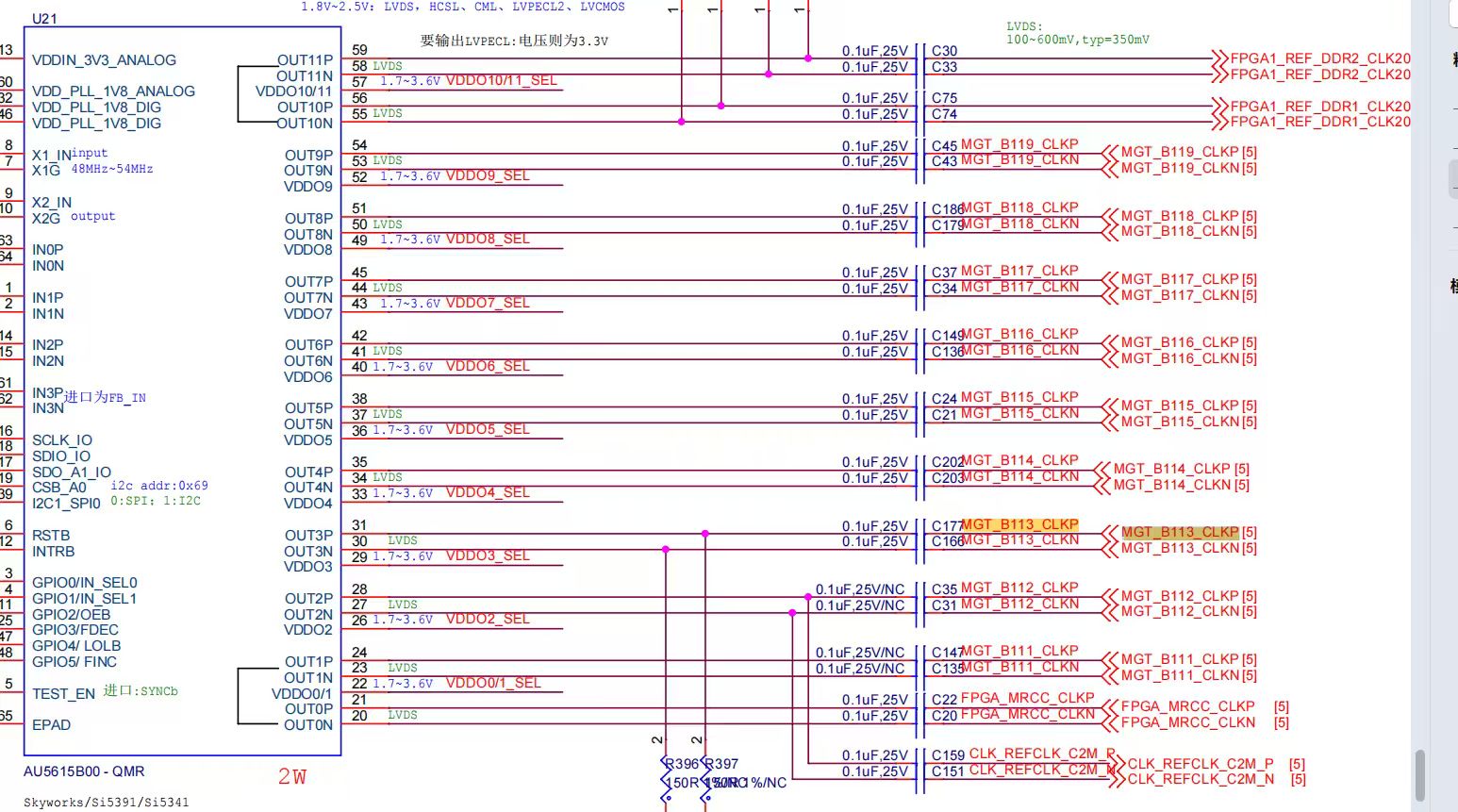

12、经查原理图的时钟芯片驱动电压为1.8V，于是修改时钟芯片的软件配置与硬件电压匹配。
修改时钟芯片的驱动电压配置为1.8V，则bank113能正常锁定。
