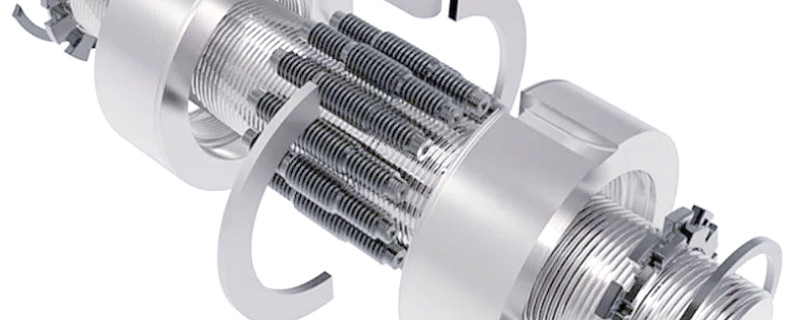

在具身机器人（以人形机器人为代表）中，行星滚柱丝杠是实现精确位移和力量输出的核心传动部件。一台人形机器人通常需要搭载14套行星滚柱丝杠，主要用于两类场景：一是大腿、小腿、大臂等部位的线性关节，负责将电机旋转运动转化为直线运动，为行走、抬臂等动作提供动力；二是灵巧手（末端执行器），通过"电机+丝杠+腱绳"方案实现精确抓取。行星滚柱丝杠是人形机器人中价值量最高的核心零部件之一，其成本约占整机的19%，直接决定了关节运动的精度与灵活性。
一、行星滚柱丝杠的核心测量项目
行星滚柱丝杠的加工质量直接决定其传动精度和使用寿命。在产品检验中，以下测量项目是判定产品是否合格的关键依据。其中，螺纹大径、中径、小径、螺距、牙型角和牙型半径这六项参数可通过光子精密QM系列闪测仪完成测量。
螺纹大径、中径、小径。 螺纹大径指螺纹牙顶的直径，小径指螺纹牙底的直径，中径则是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的位置。中径是螺纹配合中最关键的尺寸参数，它决定了丝杠与滚柱之间的啮合间隙和传动精度。标准要求螺纹中径偏差需控制在±2微米以内。大径和小径的偏差则会影响螺纹的接触状态和承载能力。
螺距。 螺距是指相邻两螺纹牙对应点之间的轴向距离。螺距的累积误差会导致丝杠副在旋转过程中产生周期性的传动误差，影响机器人关节的运动平稳性。批量生产中需要对螺距进行逐牙检测并统计偏差分布。
牙型角。 牙型角是指螺纹牙两侧面的夹角。标准牙型角的偏差会改变螺纹副的接触面积和受力方向，影响传动效率和承载能力。
牙型半径。 牙型半径是指螺纹牙顶或牙底过渡圆弧的半径，该参数影响应力集中程度。相关标准要求牙型半径拟合精度需控制在6微米以内。
二、光子精密QM系列闪测仪实现"一次装夹、多参数同步"测量的技术路径
光子精密QM系列闪测仪采用光学成像与图像处理相结合的方式，通过单次图像采集即可完成上述六项参数的同步测量。其实现路径如下。

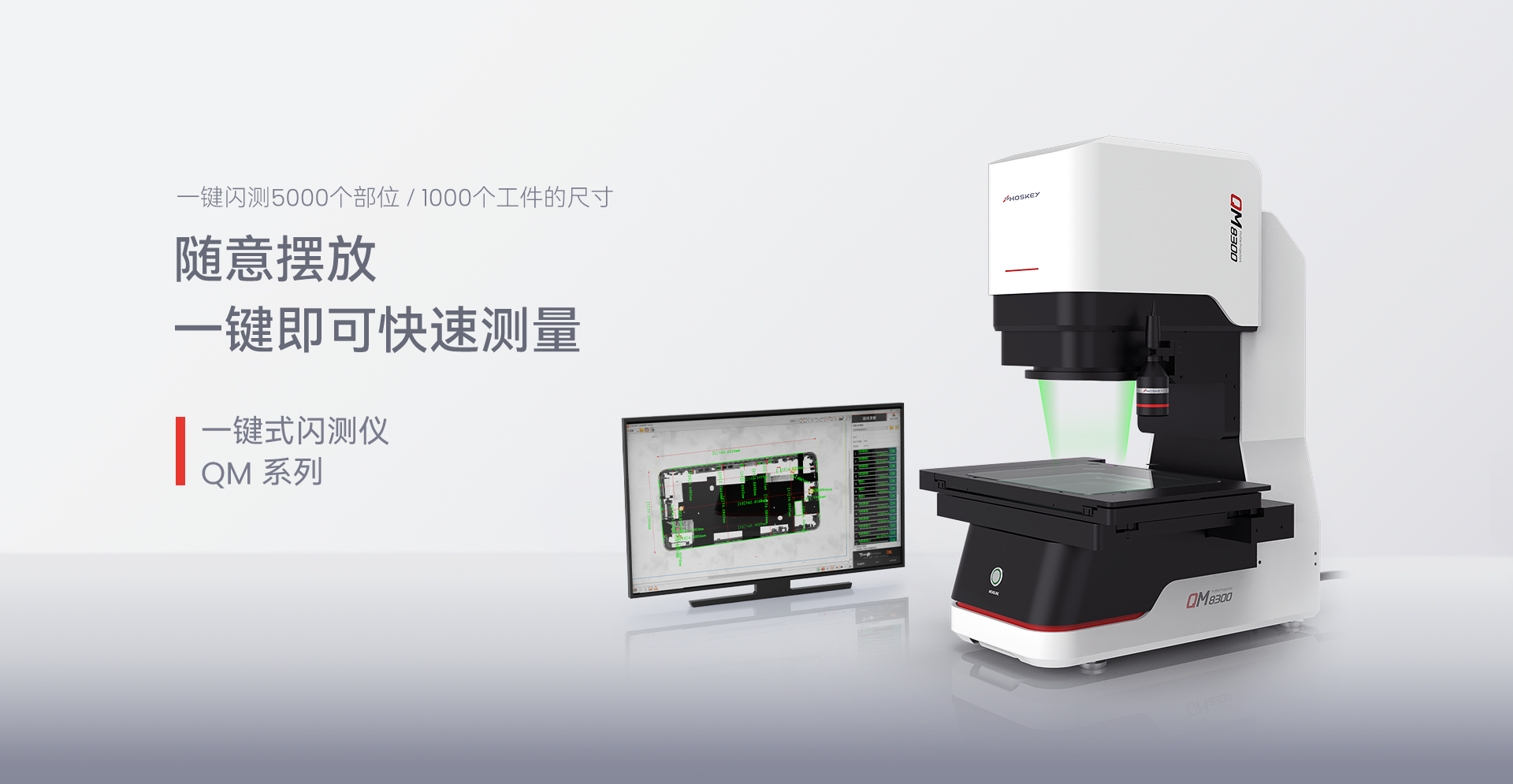

成像系统的全域覆盖。 光子精密QM系列闪测仪配备2000万像素CMOS工业相机和双视野双远心镜头。双远心镜头的光学特性保证了全视野范围内成像无畸变，工件在测量区域内任意位置摆放均可获得一致的成像效果。大视野镜头用于一次成像覆盖螺纹的整体轮廓，高倍率镜头用于对牙型等局部特征进行精细观察。一次拍照即可覆盖行星滚柱丝杠的全部待测区域，无需移动工件或更换镜头。
亚像素级边缘提取保证微米级精度。 光子精密QM系列一键闪测仪采用0.005亚像素级边缘提取算法。亚像素算法将图像中每个像素进一步细分，使边缘定位精度突破硬件分辨率的限制。在此基础上，光子精密QM系列闪测仪测量精度达到±1微米，重复精度为±0.5微米。最新型号QMX系列闪测仪测量精度可达到±0.3μm，精度再次跃升。对于螺纹中径±2微米的公差要求，光子精密QM系列闪测仪的测量精度与公差带之间存在足够的余量，能够可靠地判断产品是否合格。

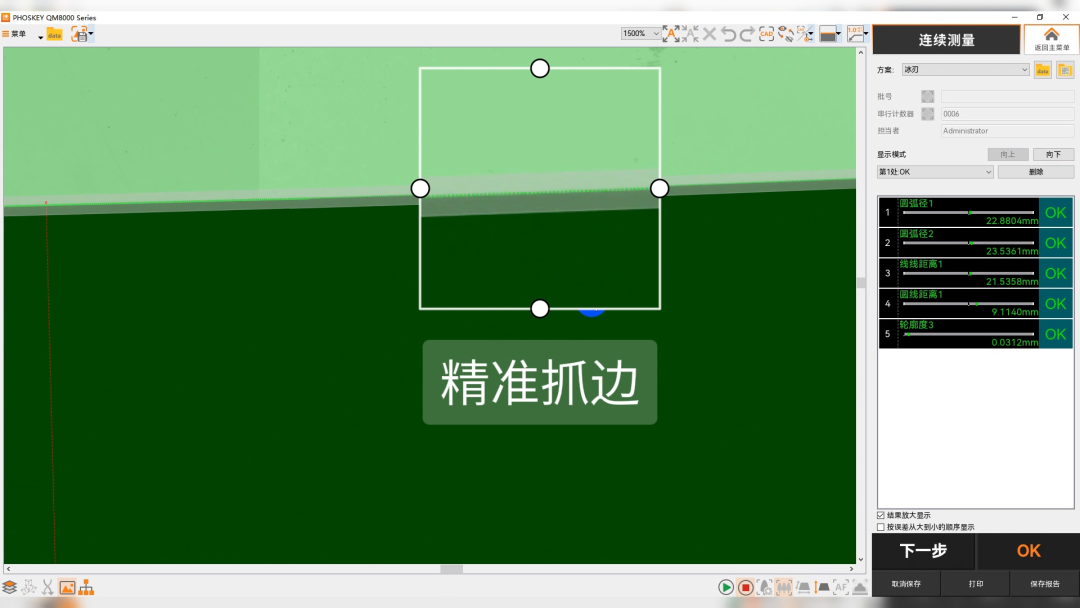

AI智能识别与特征提取。 光子精密QM系列一键闪测仪搭载AI智能算法，可实现AI智能抓边，自动捕捉特征边界。仪器内置100余种AI应用算子，可自由编程组合，对工件进行特征提取，如最值点、中心线、圆弧等。针对螺纹参数的测量，具体实现方式如下：
大径、小径：通过AI自动寻边技术精准识别螺纹牙顶和牙底轮廓边缘，软件基于提取的边缘点进行直径计算。
螺距：通过识别相邻螺纹牙的对应位置，自动计算轴向距离。
牙型角：基于双侧牙廓的轮廓提取，软件直接计算牙型角度。
牙型半径：通过圆弧拟合功能完成。仪器提取螺纹牙顶或牙底过渡圆弧的轮廓边缘点，计算圆弧半径。拟合计算基于高密度数据点，能够将拟合误差控制在6微米的要求范围以内。
一次装夹、多参数同步输出的工作流程。 操作时，将工件放置于光子精密QM系列闪测仪载物台，确保放置平稳。通过QMVS测量软件对待测参数进行编程并设定公差数值。按下启动键后，一键闪测仪自动完成对焦、图像采集、边缘提取、参数计算和结果判定。全部测量参数在一次装夹、一次成像的基础上同步完成，无需在不同仪器之间流转或多次装夹。测量结果自动显示并生成报告。
三、设备性能对检测精度要求的支撑
螺纹中径偏差需控制在±2微米以内，牙型半径拟合精度需控制在6微米以内。光子精密QM系列闪测仪测量精度为±1微米、重复精度为±0.5微米。最新型号QMX系列闪测仪测量精度可达到±0.3μm。从计量学角度分析，测量设备的精度应优于被测公差带的三分之一至十分之一。光子精密QM系列闪测仪的测量精度满足对±2微米公差带的检测要求。
行星滚柱丝杠的螺纹大径、中径、小径、螺距、牙型角和牙型半径等参数，是决定其传动精度和承载能力的关键质量指标。光子精密QM系列闪测仪通过2000万像素相机与双远心镜头实现全域高清成像，通过0.005亚像素边缘提取算法保证微米级测量精度，通过AI智能抓边与100余种应用算子实现特征的自动识别与参数计算。上述技术手段的综合应用，使得在一次装夹的基础上同步完成全部核心参数的测量成为可行方案，满足了螺纹中径、牙型的精度控制要求。
