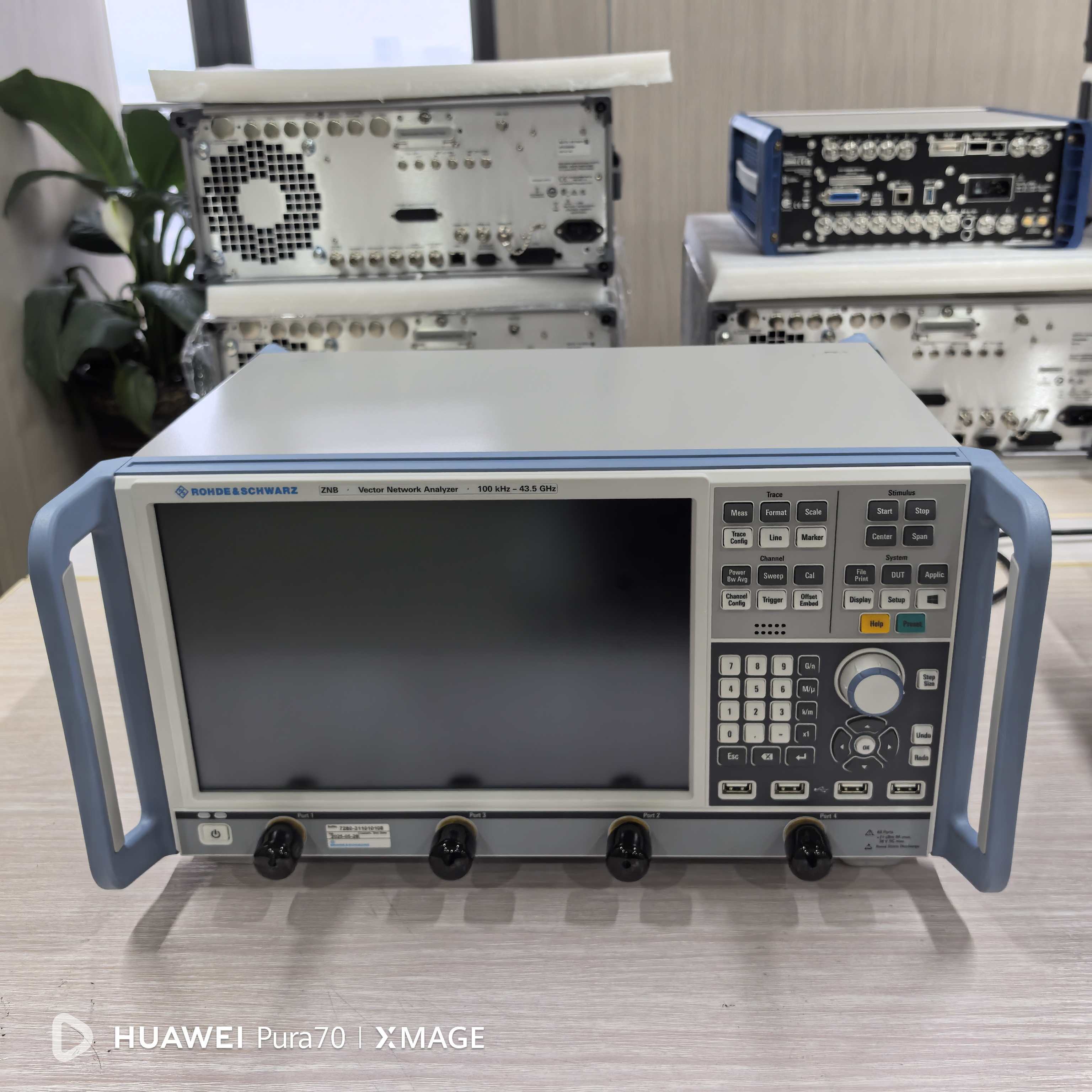

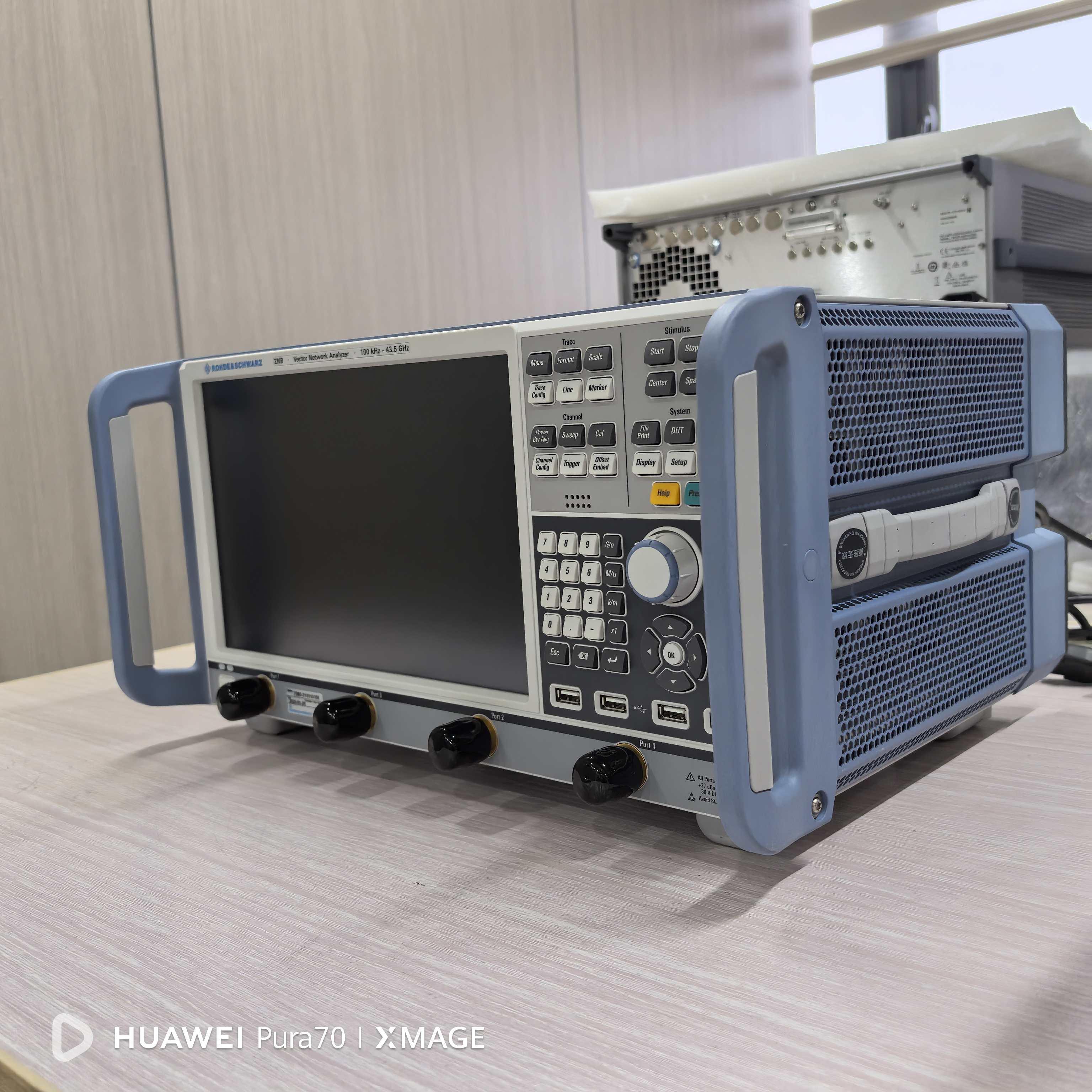

R&S ZNB43 矢量网络分析仪（VNA）
基础概述
罗德与施瓦茨 ZNB43 ，中端高速矢量网络分析仪，频率范围 100 kHz ~ 43.5 GHz ，定位研发 + 产线自动化测试兼顾 ；分为 2 端口 / 4 端口机型，连接器可选 2.92 mm 或 2.4 mm。
市场定位区分： ZNB 系列：高速量产、性价比中端机型；ZNA 系列：更高性能实验室旗舰机型 你之前查询的 ZNA43（10MHz~43.5GHz） 同频段，二者为并行产品线，很多人容易混淆。
核心参数表
表格
| 项目 | 规格指标 |
|---|---|
| 频率区间 | 100 kHz ~ 43.5 GHz，频率分辨率 1 Hz |
| 端口配置 | 2 端口 / 4 端口；4 端口机型标配双独立内置信号源 |
| 射频接口 | 2.92 mm（最高 43.5GHz） / 2.4 mm 可选 |
| 典型动态范围 | 最高 128 dB（10Hz IFBW） |
| 扫描速度 | 401 点最快仅 4 ms，非常适合产线批量测试 |
| 中频带宽 | 1 Hz ~ 10 MHz 连续可调 |
| 功率可调范围 | 98 dB 动态功率扫描 |
| 迹线噪声 | ≤0.002 dB（优化条件） |
| 校准方式 | SOLT、TRL、LRM、偏移校准、嵌入 / 去嵌入 |
| 标配测量 | S 参数、群时延、时域 TDR、混合模差分 S 参数、阻抗分析 |
| 通讯接口 | LAN、USB3.0、GPIB，支持 SCPI 程控 |
| 显示屏 | 12.1 英寸触控大屏 |
关键选件能力
- 内置第二信号源（4 端口标配） 直接完成混频器、变频器、放大器双向测试，无需外接信号源；
- 时域分析模块 频域转时域，线缆缺陷定位、PCB 互连阻抗剖面、夹具去嵌入；
- 脉冲测量套件 脉冲射频器件（雷达功放、开关）表征；
- 均衡 / 去嵌入软件，高速 PCB、射频夹具误差消除。
ZNB43 VS ZNA43 重点对比（重中之重）
表格
| 对比项 | R&S ZNB43 | R&S ZNA43 |
|---|---|---|
| 起始频率 | 100 kHz | 10 MHz |
| 定位 | 产线自动化、中低端研发、追求测试速度 | 实验室高精度研发，器件指标定型 |
| 动态范围 | 最高 128 dB | 最高 139~146 dB，灵敏度更高 |
| 扫描速度 | 更快（4ms/401 点） | 略慢于 ZNB |
| 硬件架构 | 紧凑型中端平台 | 旗舰平台，接收机噪声更低、系统残余误差更小 |
| 适用场景 | 滤波器、无源器件量产；大批量自动化测试 | 毫米波射频芯片、相控阵、高精度器件研发验证 |
| 价格 / 二手流通 | 新机、二手性价比更高 | 价位更高，科研实验室标配 |
✅选型建议：大批量产线测试优先 ZNB43；高精度研发、微弱信号无源器件测试优先 ZNA43。
典型应用领域
1）5G FR2 毫米波通信
24--43.5GHz 射频前端、毫米波滤波器、耦合器、天线单元、射频线缆 S 参数批量测试；
2）卫星通信、Ka 波段射频组件
26.5--40GHz 环行器、隔离器、功分器、无源组件研发与产线质检；
3）射频无源 / 有源器件量产测试
滤波器、双工器、射频开关、LNA、混频器；测试插入损耗、隔离度、驻波、相位、群时延；
4）高速 PCB 与信号完整性
毫米波传输线、差分互连、测试夹具阻抗分析、去嵌入仿真；
5）光电模块射频测试
光调制器射频端口、高速光模块射频链路表征；可搭配 M8198A、UXR 示波器组成光电测试平台。
配套仪器方案（结合你清单设备）
- 射频器件产线综合方案 ZNB43 + SMB100B（信号源） + N9020B（频谱分析仪） 适合放大器非线性、互调、增益压缩全套自动化测试
- 无源器件低频 + 射频全覆盖 E4980B（LCR，2MHz 以内阻抗） + ZNB43（100kHz~43.5GHz 射频 S 参数）
采购注意点
- 区分端口：2 端口多用于无源器件；4 端口机型带双源，测有源器件必备；
- 连接器：长期使用 43.5GHz 高频优先选 2.4mm 版本，损耗更低；
- 二手采购重点核查：端口有无磕碰、时域功能、内置信号源是否正常；
- 短板：低频下限 100kHz，无法覆盖 100kHz 以下，极低频率测试需要搭配 LCR 表 E4980B。
