自由学习记录（210）

纯原生 C++ 程序编译后，很多类型信息可能彻底消失。

但 IL2CPP 为了在运行时支持：

• 反射；

• 序列化；

• MonoBehaviour 类型；

• 泛型；

• Unity 对象系统；

• 方法查找；

• 字段访问；

通常还需要 global-metadata.dat。

目标是理解游戏逻辑、类结构、Unity 方法或某个功能，Il2CppDumper 比继续硬读 FairGuardProtect.dll 更直接。

如果目标是理解保护器如何加载、检测或阻止分析，仍然需要研究 FairGuardProtect.dll。

dnSpy擅长什么

dnSpy主要用于分析托管程序集，例如：

Assembly-CSharp.dll
UnityEngine*.dll
其他 .NET DLL

对于传统 Unity Mono 游戏，它可以直接显示接近原始代码的 C# 方法体：

public void Update()
{
    health -= damage;
}

还能：

• 搜索类和方法
• 查看 C# 伪源码
• 编辑 IL 指令或方法
• 调试托管代码
• 保存修改后的 .NET 程序集

为什么不适合直接分析当前游戏

当前目录有：

GameAssembly.dll
global-metadata.dat
Endfield_TBeta_OS_Data\il2cpp_data

说明主要游戏代码经过 IL2CPP 转换：

原始 C#
   ↓ IL2CPP构建
C++代码
   ↓ 本机编译
GameAssembly.dll

最终的游戏方法体已经变成 x64 机器码，

写的 C# 脚本最终如何被编译和执行 ，而不是整个游戏采用哪一种文件格式。Unity 的场景、纹理、模型、AssetBundle、引擎本体等，并不会因此全部变成另一种格式。​编辑Unity Documentation+1

同一个 Unity Project
├─ Build Target
│  └─ Windows / Android / iOS / WebGL
│
└─ Scripting Backend
   ├─ Mono
   └─ IL2CPP

FairGuardProtect.dll + 0x29C50
└─ 聚合多个检测结果
   ├─ PEB.BeingDebugged → 0x08
   ├─ ProcessDebugObjectHandle → 某一位，疑似 0x20
   ├─ 代码/系统调用桩检查
   ├─ 其他 NT 信息类调用
   └─ flags != 0
      ├─ 设置 detected
      └─ 调用后续 callback

PEB.BeingDebugged == 1 与 GS:[0x60] → PEB+2 的汇编已经形成闭环，因此 0x08 的静态意义基本可以定案。

但"本次一定是 ProcDump 将 BeingDebugged 改成 1"仍应写成：

本次 ProcDump 监控环境使进程处于 debugger-visible 状态；结合没有其他已知调试器，ProcDump 是最可能来源。

原因是 ProcDump 官方文档只明确规定 -t 是"进程终止时写 dump"，没有承诺其内部监控机制在所有版本、参数组合下必然采用哪一种附加方式。当前官方版本是 ProcDump 12.01，文档更新于 2026 年 7 月 9 日；-r 使用 PSS clone 只是在取 dump 阶段降低停顿，也不能据此推断终止监控完全不建立调试关系。​编辑Microsoft Learn

你看到的：

BeingDebugged = 1
NtGlobalFlag  = 0

至少说明 dump 捕获时 PEB 确实已处于"被调试"状态。NtGlobalFlag=0 并不能否定后期附加，因为它与"进程创建时就在调试器下启动"不是同一个时间点。

聚合完成后的 flags

if (flags != 0)

对应的最终汇编位置，通常类似：

asm

test    bl, bl
jz      not_detected

或者：

asm

test    eax, eax
je      not_detected

也可能是栈变量：

asm

cmp byte ptr [rsp+XX], 0

你需要在 Ghidra 中记录以下三个信息：

聚合结束地址
├─ module RVA，例如 0x29D7A
├─ flags 最终存放位置
│  ├─ BL / EBX
│  ├─ AL / EAX
│  └─ [RSP+offset]
└─ 回调调用地址

不要优先使用普通 bp

普通 bp/bu 是软件断点，会把目标指令临时替换为 breakpoint instruction。微软文档明确说明软件断点会修改代码字节；而你研究的函数本身包含代码完整性检查，因此这可能产生新的变量。​编辑Microsoft Learn+1

更适合的是执行型硬件断点：

sxe ld:FairGuardProtect.dll
g

模块加载并停下后：

lm m FairGuardProtect
? FairGuardProtect+0x29C50

然后在"最终测试 flags"的指令上设置：

ba e 1 FairGuardProtect+0x<聚合结束RVA>

ba e 1 使用处理器执行断点，不改写 FairGuard 的指令字节。ba 也可以附带自动命令，命中后读取寄存器、栈并继续。微软将其定义为 processor breakpoint；x64 支持 1、2、4、8 字节访问范围，执行断点大小必须为 1。​编辑Microsoft Learn

例如 flags 在 BL：

ba e 1 FairGuardProtect+0x<地址> ".printf \"FG flags = 0x%02x\n\", @bl; r; kb; g"

如果 WinDbg 不接受 @bl，读取完整寄存器：

ba e 1 FairGuardProtect+0x<地址> ".printf \"FG RBX = %p\n\", @rbx; r; kb; g"

然后取：

flags = RBX & 0xFF

如果 flags 位于栈中：

ba e 1 FairGuardProtect+0x<地址> "db @rsp+0x<offset> L1; r; kb; g"

这里的关键不是断在函数入口，而是断在所有 OR 操作已经完成、尚未执行 callback 的位置。

WinDbg └─ 向 Windows 内核提出请求 ├─ 暂停目标线程 ├─ 读取目标虚拟内存 ├─ 读取 CPU 寄存器上下文 ├─ 接收异常和模块加载事件 └─ 恢复目标线程

FairGuard 并不是数据提供者。

Windows 的 DebugActiveProcess 机制要求调试器具有目标进程所需的访问权限；启用 SeDebugPrivilege 后，可以忽略目标进程通常的 DACL 限制来调试进程。​编辑Microsoft Learn+2​编辑Microsoft Learn+2

所以一旦附加成功：

WinDbg 读取某个地址
└─ Windows 检查调试器权限
   └─ Windows 从目标进程的地址空间读取

目标进程不会收到：

"WinDbg 想读取 0x12345678，是否允许？"

这样的询问。

如果 WinDbg 已经合法取得足够权限，普通用户态 FairGuard 通常不能对 Windows 内核说：

"这一页内存禁止调试器读取。"

它能做的是改变游戏自身行为，例如：

发现调试器
└─ 立即清除敏感数据
   ├─ 退出
   ├─ 进入假代码路径
   ├─ 故意破坏状态
   └─ 让调试器只看到经过伪装的内容

PEB在层级中的位置

Windows 内核
├─ 真正管理进程、线程、Handle、调试对象
│
└─ 为进程建立用户态地址空间
   ├─ 程序代码和 DLL
   ├─ Heap
   ├─ Stack
   ├─ TEB：每个线程一份
   └─ PEB：每个进程一份

它位于：

目标进程自己的用户态虚拟地址空间

所以 FairGuard和 WinDbg看到的是同一块内存。

区别是：

FairGuard └─ 从自己的进程内部直接读取

PEB WinDbg └─ 请求 Windows 内核读取目标进程中的 PEB

x64 Windows下可以这样理解：

GS Base
└─ 当前线程 TEB 的起始虚拟地址
   └─ TEB + 0x60
      └─ 保存 PEB 指针

因此：

asm

mov rax, qword ptr gs:[60h]

实际含义是：

C

rax = CurrentThreadTEB->ProcessEnvironmentBlock;

此时 RAX 得到的是 PEB的运行时虚拟地址。

然后：

asm

cmp byte ptr [rax+2], 0

就是：

C

if (PEB->BeingDebugged != 0)

完整关系：

当前线程
└─ GS Base → 当前线程的 TEB
   └─ TEB + 0x60 → PEB指针
      └─ PEB + 0x02 → BeingDebugged

每个线程的 TEB地址不同：

Thread 1 → TEB A ┐
Thread 2 → TEB B ├→ 同一个 PEB
Thread 3 → TEB C ┘

因为 TEB描述线程，而 PEB描述整个进程。

frida_agent_main 是 Frida Agent 的典型入口点名称。Frida 官方资料明确展示过加载 frida-agent 后，通过 dlsym(..., "frida_agent_main") 找到并执行该入口。​编辑Frida

因此保护器里出现这个字符串，更合理的解释是：

FairGuardProtect
└─ 动态插桩工具检测
   └─ Frida 检测
      └─ 搜索 frida_agent_main 这一特征

而不是：

RenderDoc
└─ 内部调用 Frida

RenderDoc 是一套独立的开源图形调试器，有自己的捕获、注入和图形 API Hook 实现。官方记录中描述的是 RenderDoc 注入目标进程后，直接 Hook Vulkan、D3D11 等图形 API，没有显示它依赖 Frida。​编辑GitHub+1

MiniDumpWriteDump 是什么

这是 Windows 的 DbgHelp/DbgCore API：

C++

BOOL MiniDumpWriteDump(
    HANDLE hProcess,
    DWORD ProcessId,
    HANDLE hFile,
    MINIDUMP_TYPE DumpType,
    ...
);

它可以把目标进程的部分或全部信息写入转储文件，例如：

.dmp
├─ 已加载模块
├─ 线程列表
├─ 线程寄存器
├─ 线程调用栈
├─ PEB / TEB 等进程结构
├─ 指定范围的虚拟内存
└─ 完整进程内存，取决于 DumpType

微软文档明确说明，它只需要目标进程句柄，并要求该句柄具有 PROCESS_QUERY_INFORMATION、PROCESS_VM_READ 等权限；没有要求调用 DebugActiveProcess。​编辑Microsoft Learn+1

为什么它不算调试器附加

真正的 Win32 调试附加是：

DebugActiveProcess(GamePID)
└─ Windows 建立调试关系
   ├─ 游戏产生调试事件
   ├─ 调试器调用 WaitForDebugEvent
   ├─ 异常交给调试器
   ├─ DLL 加载通知交给调试器
   └─ 调试器调用 ContinueDebugEvent

DebugActiveProcess 会让调用者正式成为目标进程的调试器。​编辑Microsoft Learn+1

而转储监视器做的是：

OpenProcess(GamePID)
└─ MiniDumpWriteDump(...)

它没有：

DebugActiveProcess
WaitForDebugEvent
ContinueDebugEvent

所以它没有建立 Windows 的调试事件通道。

更准确的术语是：

外部进程转储，而不是非调试附加。

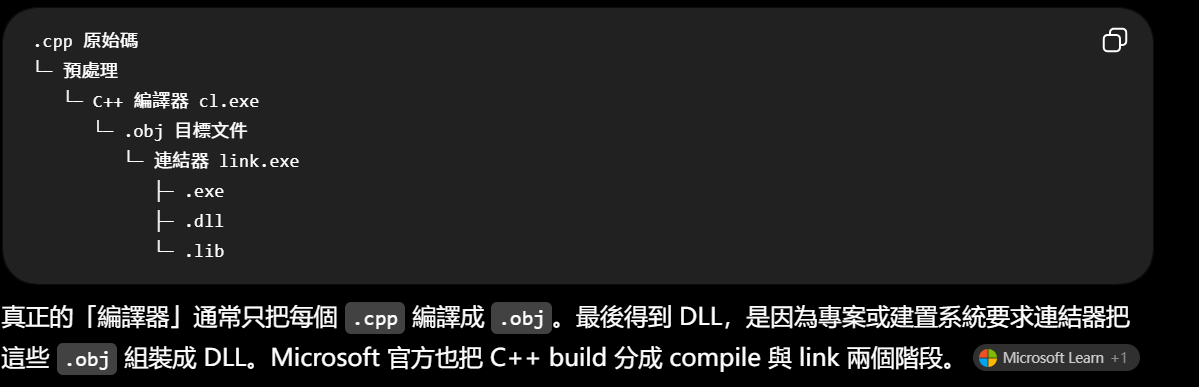

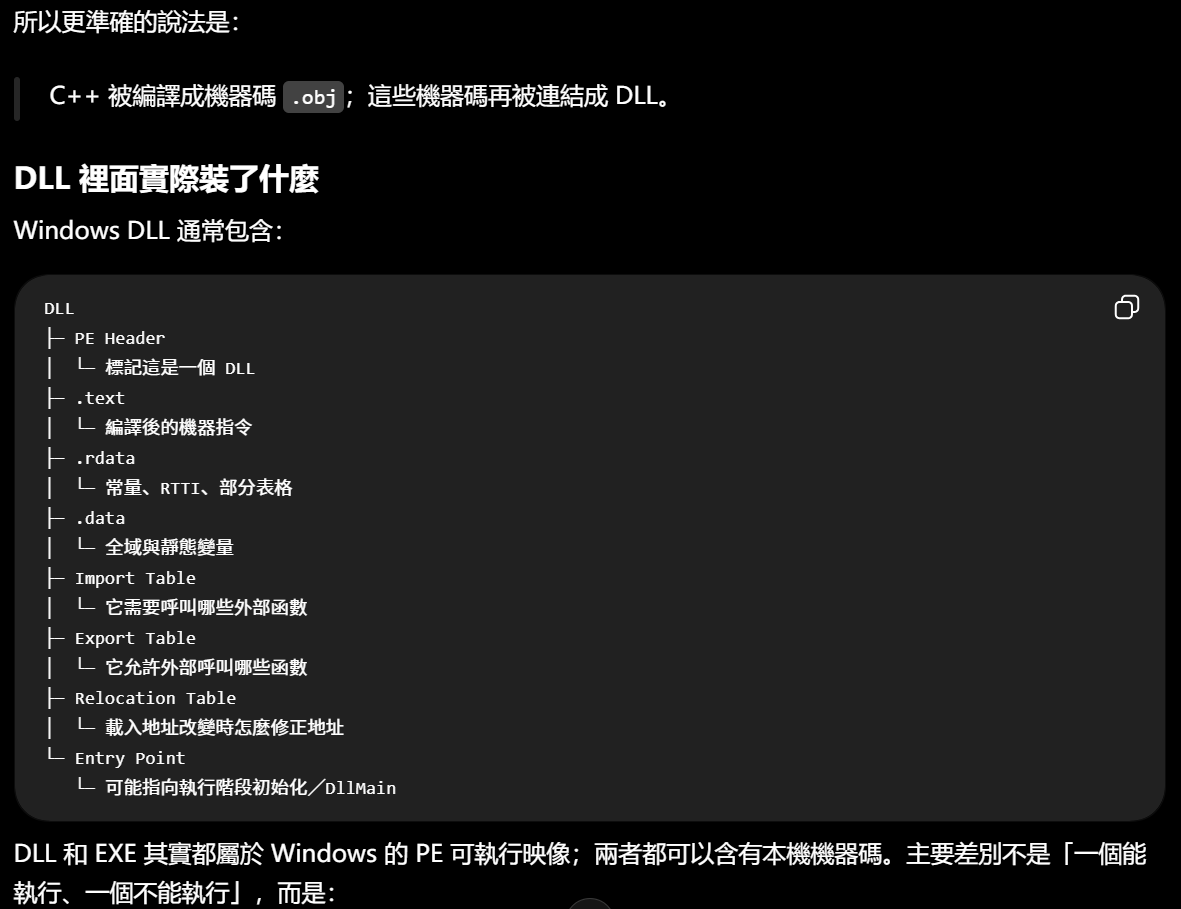

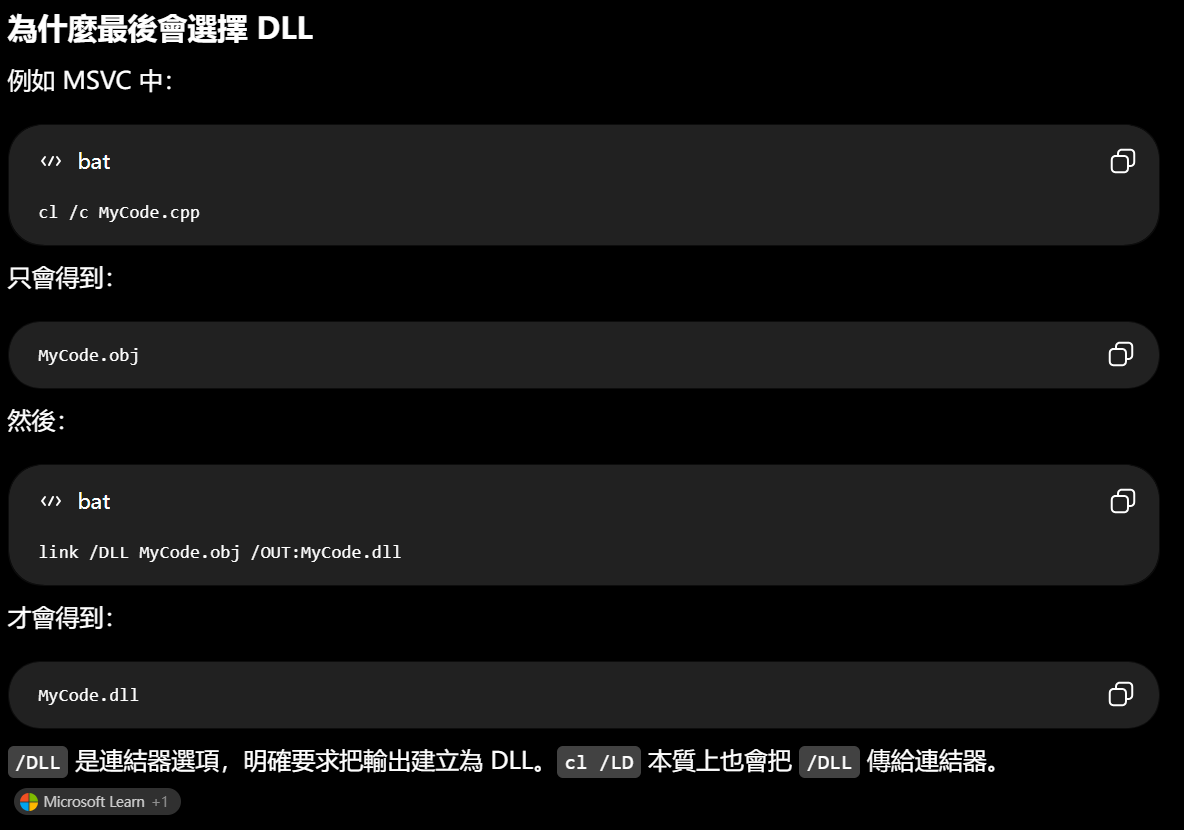

修改源碼，重新編譯 DLL

這是最正常的方法：

Original.cpp
└─ 修改函數邏輯
   └─ 重新編譯、鏈接
      └─ 產生新的 Original.dll

例如原來：

C++

int Check()
{
    return 0;
}

改成：

C++

int Check()
{
    return 1;
}

這不是 Hook，而是直接產生一個新版 DLL。

適用條件：

└─ 你擁有源碼

​

​

​

3. 修改已經載入內存的原 DLL

程序正在運行時：

磁盤
└─ Original.dll

進程虛擬內存
└─ Original.dll 的已載入映像

可以直接修改內存中的 DLL 代碼或資料。

例如：

Original.dll!Check
原來：
    xor eax, eax
    ret

內存 Patch 後：
    mov eax, 1
    ret

通常流程：

找到 Original.dll 的載入基址
└─ 基址 + 函數 RVA
   └─ 得到函數運行時地址
      └─ VirtualProtect 改成可寫
         └─ 寫入新機器碼
            └─ FlushInstructionCache
               └─ 恢復頁面權限

VirtualProtect 可以修改當前進程內存頁的保護屬性；修改可執行代碼後，Windows 文檔要求調用方處理指令快取一致性。​编辑Microsoft Learn

這種修改通常只影響：

└─ 當前這一次運行

程序退出後，該進程的虛擬內存消失；磁盤上的原 DLL 一般仍未改變。

因此：

內存 Patch
├─ 當前進程有效
├─ 重啟後通常消失
└─ 每次啟動都要重新安裝 Patch

外部程序也可以使用 WriteProcessMemory 向另一個具有相應權限的進程地址空間寫入資料。​编辑Microsoft Learn

---

你圈出的 FairGuardProtect.dll 是 Ghidra 项目数据库中导入的副本/分析对象，不是游戏原目录里正在使用的那份 DLL。

当前关系是：

游戏原文件
E:\EndF PC\endF Cli\...\FairGuardProtect.dll
        ↓ 导入
Ghidra 项目数据库
E:\EndF PC\RenderDocCaptures\FairGuardProtect Analysis.gpr/.rep

Ghidra 這個名字其實是縮寫兼諧音梗,不是一般英文單字,所以不能用一般拼字規則去推導發音 ------這是美國國家安全局(NSA)開發的逆向工程工具(reverse engineering framework),名字來源是:

1. 名字的雙重來源:

• 這個名字致敬了哥吉拉(Godzilla)電影宇宙裡的怪獸「基多拉」(King Ghidorah)------一隻三頭龍怪獸
• 同時也是個文字遊戲:"Ghidra" 可以拆解成暗示 "IDA" (業界最著名的逆向工程工具 IDA Pro)藏在字裡面------Gh-IDR-a,中間藏著 IDR,諧音 IDA,算是開發團隊對競爭對手工具的一個小玩笑/致敬

2. 發音為什麼是 "GEE" 不是 "GHEE" 或其他:

• 因為它源自 Ghidorah(基多拉)這個怪獸名字的前半段發音,英文裡 Ghidorah 唸作 /ɡɪˈdɔːrə/ 或類似音,Ghidra 保留了前面 "Ghi-" 的發音邏輯,唸作 /ɡiː/
• gh 這個組合在這裡單純讀 /g/(硬音),因為這是專有名詞借用發音,不是走一般英文的 gh 規則(你之前學過 gh 在 laugh 裡讀 /f/、在 though 裡不發音,但那些是英文本土/中古英文遺留的拼字,Ghidra 是現代人造的專有名詞,發音直接沿用日本怪獸片名字的音譯邏輯)

• 業界原本這類工具最知名的是商業軟體 IDA Pro(前面提過 Ghidra 名字裡藏著對它的致敬/玩笑),但 IDA Pro 授權費用高昂
• NSA 內部長期自行開發、使用這套工具,2019 年決定開源釋出,一方面提升自己在資安社群的形象和影響力,一方面也讓全球資安研究人員、學界、企業能免費使用這麼強大的工具,間接也讓更多人幫忙發現並回報這套工具本身的問題,形成社群共同維護的效果

現在的使用狀況:

Ghidra 開源後,已經被全球資安研究人員、CTF(資安競賽)玩家、學術界廣泛採用,是目前免費逆向工程工具裡最主流的選擇之一(跟開源的 radare2、商業的 IDA Pro 並列常見選項)。

if (名称比较结果 == 0)

在普通汇编知识中，== 0 与 != 0 的区别通常是：

JZ / JE    为零/相等时跳转
JNZ / JNE  非零/不相等时跳转

這套工具的實際層級大致是：

Substance Painter／Blender 插件
└─ UI、選擇資產、建立模型與材質
   └─ RuriRipperPyBridge
      ├─ Unity YAML 解析
      ├─ Mesh／骨骼／材質資料轉換
      └─ pythonnet / CoreCLR 橋接
         └─ Ruri.RipperHook.dll
            └─ 從遊戲安裝目錄讀取 CAB／AssetBundle
               └─ 解析依賴閉包、輸出 YAML 與貼圖位元組

公開倉庫確實包含 Painter 插件、Unity YAML 解析、Mesh 解碼、材質轉換、Shader 接線等大量原始碼，而且使用 AGPL-3.0 授權。

GitHub+1

只下載公開 GitHub 倉庫，得到的是：

公開部分
├─ 怎樣解析已經拿到的 YAML
├─ 怎樣解碼 Mesh
├─ 怎樣轉座標系
├─ 怎樣建立 Blender／Painter 資產
└─ 怎樣呼叫 Ruri.RipperHook.dll

缺失部分
└─ Ruri.RipperHook.dll 本身及特定遊戲 Hook

這就是他稱為「半開源」的原因。更精確的術語應該是：

開源前端依賴閉源或受限制的後端元件。

名稱雖然叫 Hook，但公開資訊顯示它更像是對 AssetRipper 資產解析流程的橋接、修補或遊戲特化模組。是否另有進程注入行為，要看到未公開 DLL 才能確認。

GitHub

• Patch Instruction 后，Listing 左侧通常有紫色补丁标记；可以通过菜单查找已修改字节。
• 项目可能创建恢复快照，但它主要用于崩溃恢复，不等同于可长期浏览的版本历史。
• 导出的 DLL 也不会携带一份"Ghidra 修改记录"。

查看当前有哪些字节被改过，可以尝试：

Search → For Matching Instructions

不过更可靠的是检查 Ghidra 的补丁表。在不同版本中通常位于：

Window → Bytes

或搜索 Memory Map 中的 byte modifications。你截图中 0x180027EA6 左侧的紫色图标就表示该位置有用户修改。

原来这里是 74 0F（JZ），现在游戏目录里的 DLL 已经是 75 0F（JNZ）。因此不是只在 Ghidra 项目里改了，OS.exe 旁边的实际 DLL 也已经换成导出版本。

模块列表：游戏进程当前实际加载的 DLL
目标列表：FairGuard 内置的待检测名称

這個倉庫是在直接修改 Blender 原始碼，製作一個 Blender 分支版本，不是普通外掛。

更準確地說，它是：

官方 Blender 5.2 LTS 原始碼
└─ bb-yi 的 Blender NPR Port
   └─ 修改 Blender 核心與 EEVEE
      ├─ 新增 NPR 節點系統
      ├─ 新增全屏 Filter Materials
      ├─ 新增 Render Textures
      ├─ 新增螢幕空間 Outline
      ├─ 新增 Render Pass
      ├─ 修改 Shader Editor
      └─ 加入若干 Goo Engine／NPR 節點

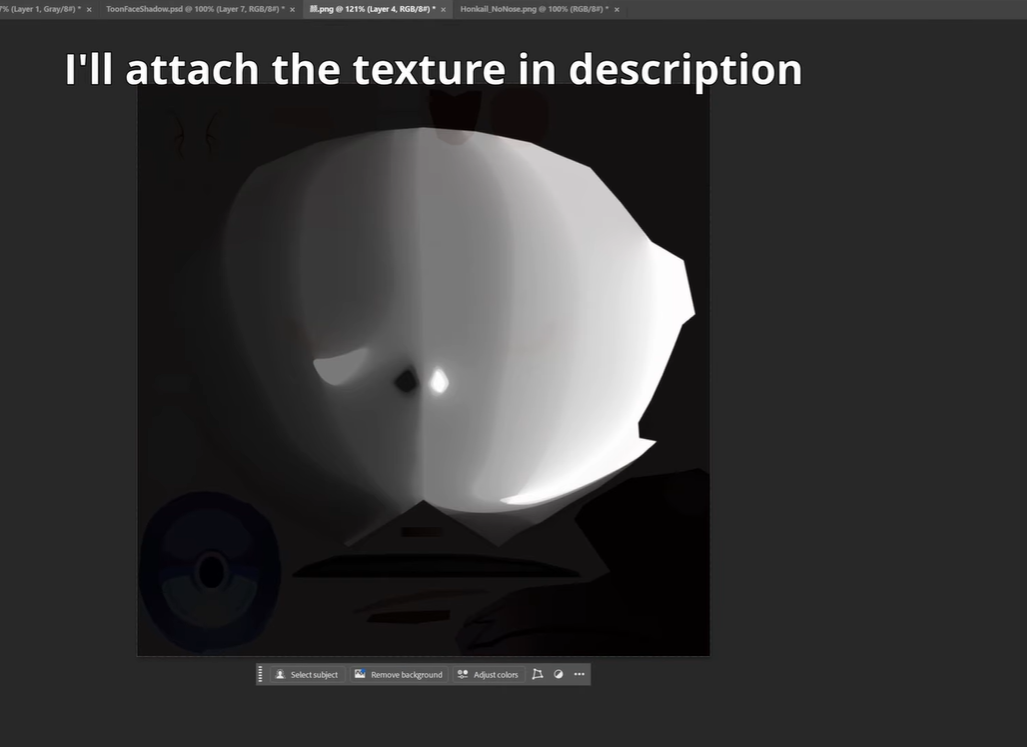

這張圖更準確的理解

可以這樣看：

└ 工程用途上

├ 它就是 toon face shadow texture

├ 用來控制二次元角色臉部受光/背光時的陰影形狀

└ 常跟角色朝向、主光方向、左右臉切換一起使用

└ 術語上

├ 嚴格說 ：不一定是標準 signed distance field

├ 業界/教程口語上 ：很多人還是會直接叫它 face SDF

└ 因為它最後也常被拿來做"像 SDF 一樣平滑可控的陰影分界"

如果按用途來分，最像的是：

└ 二次元臉部明暗控制圖

├ 常見叫法：face shadow map / toon face shadow map / face lightmap

在一些教程裡也會被叫：face SDF

不是我前面說的那種最純粹的「灰度距離場貼圖」。

Ghidra Listing 左侧显示的是"程序地址"，对 PE 文件通常是按 Ghidra 当前 Image Base 计算后的虚拟地址 VA；RVA 需要再减掉 Image Base。 Ghidra 官方接口也明确区分了程序地址与 Image Base。​编辑Ghidra+1

这个 DLL 很可能是：

Image Base = 0x180000000

所以：

Ghidra Listing 左侧地址：0x180027EA6
Image Base：             0x180000000
                         ─────────────
RVA：                    0x000027EA6

也就是：

RVA = Ghidra地址 - ImageBase

在 Ghidra 的 Listing 窗口 里按键盘 F，最常见含义是：

F
└─ Create Function
   └─ 从当前光标地址开始创建一个函数

通常流程是：

找到疑似函数入口
├─ 如果那里还是 undefined bytes
│  └─ 先按 D：Disassemble
└─ 再把光标放在函数第一条指令
   └─ 按 F：Create Function

Ghidra 会从当前地址沿控制流分析：

当前地址
├─ 顺序指令
├─ 条件跳转
├─ 无条件跳转
└─ RET

然后把可以归属于该子程序的指令标记为一个 Function。官方教程明确写的是：先用 D 反汇编，然后在函数顶部按 F 创建函数。​编辑Ghidra

例如你来到：

asm

180781A0C  push rbx
180781A0E  sub  rsp,20h
180781A12  mov  rbx,rcx
...
180781A60  ret

在 180781A0C 按 F 后，Ghidra 可能创建：

C++

undefined8 FUN_180781a0c(...)
{
    ...
}

这并不是运行程序，也不是修改原始 DLL 指令。它主要修改的是 Ghidra 项目中的分析标记：

F 创建 Function
├─ 定义函数入口
├─ 定义函数范围
├─ 生成默认函数名
├─ 让 Decompiler 尝试生成伪代码
├─ 建立 callers / callees
└─ 改善参数、局部变量和栈分析

但 F 是上下文相关的。在数据区域，F 也可能用于在 float 与 double 数据类型之间循环；而工具栏中的字母 F 按钮表示"导航到下一个函数"，那是工具栏按钮，不一定是键盘 F 的行为。​编辑Ghidra+1

也就是把 R12 当前保存的 64 位数值压入栈顶 。它不跳转、不调用函数，也不修改 R12 本身；它只修改 RSP 和栈内存。x64 模式下，这种 PUSH 通常让 RSP 减少 8 字节。

不能理解成"把前面这个东西的地址压给后面"。更准确的是：

asm

PUSH R12

等价于：

C++

RSP -= 8;
*(uint64_t*)RSP = R12;

也就是说：

PUSH R12
├─ 读取 R12 当前保存的 64 位数值
├─ 栈顶 RSP 向下移动 8 字节
├─ 把这个数值写入新的栈顶
└─ 下一条仍然顺序执行

例如执行前：

R12 = 0x12345678
RSP = 0x1000

执行后：

R12          = 0x12345678     // 没变
RSP          = 0x0FF8         // 减少 8
[RSP]        = 0x12345678     // 栈中保存了一份
下一条 RIP   = 0x180781A0E

在 64 位模式下，普通的 64 位 PUSH 会让 RSP 减少 8 字节，并把操作数写入栈顶。​编辑Intel CDRD Public+1

它压入的是"值"，不固定是地址

假设：

R12 = 0x000001E819782000

而这个数值恰好指向内存中的某个对象，那么可以说：

把 R12 中保存的地址值压栈

但假如：

R12 = 8

那么压入的就是整数 8。

因此规则是：

PUSH 寄存器
└─ 不关心寄存器中的值具有什么语义
   ├─ 可以是地址
   ├─ 可以是整数
   ├─ 可以是位标志
   └─ 也可以是暂时生成的混淆数据

截图里的：

asm

PUSH R12=>DAT_1e819782

真正的 CPU 指令仍然只是：

asm

PUSH R12

=>DAT_1e819782 是 Ghidra 对 R12 当前值的推测或数据引用注释，不是 PUSH 的另一个参数。

真正改变或选择控制流的通常是：

条件路口
├─ JZ / JE
├─ JNZ / JNE
├─ JA / JB
├─ JG / JL
└─ 其他 Jcc

强制转向
└─ JMP

进入子函数
└─ CALL

返回调用者
└─ RET

异常或间接控制流
├─ JMP RAX
├─ CALL [RAX+...]
└─ 异常分发

AI 可以主动问 Ghidra：

"0x180781A0C 属于哪个函数？"
"给我这个地址前后 40 条指令。"
"反编译 FUN_18077bf2a。"
"谁调用了这个函数？"
"这个函数调用了谁？"
"R12 在后续第一次在哪里被读取？"
"列出所有对 0x180781A0C 的引用。"
"把这段函数的 P-code 给我。"

0x180027EA6 改成 JNZ 后，FairGuard 把 Endfield_TBeta_OS.exe 误判为命中项，而不是让 RenderDoc 检测通过：

先前給的教程節點圖裡，那一排黑白圖片基本就是多個角度的陰影引導圖。SDFBetween2Images 再負責把相鄰兩張引導圖之間的邊界平滑插值。

假設你準備 8 張引導圖：

M0：正面光
M1：偏轉約 13°
M2：偏轉約 26°
M3：偏轉約 39°
M4：偏轉約 51°
M5：偏轉約 64°
M6：偏轉約 77°
M7：側面光 90°

某個臉頰像素：

M0、M1、M2：亮
M3 開始：暗

最終灰度可能存成：

T = 3 / 7 ≈ 0.43

它的意思不是：

這個像素亮度是 43%

而是：

當水平入光角度越過約 43% 的範圍時，
這個像素切換到陰影。

運行時大致是：

hlsl

float threshold = FaceShadowMap.Sample(Sampler, UV).r;
float shadow = step(lightAngle01, threshold);

黑白方向如果相反，就交換 step 參數或接 OneMinus。

8 張是可用下限。若鼻影和臉頰邊界變化複雜，使用 12 或 16 張。

Microsoft 对 CMP 的描述就是：执行减法并据此设置标志，但丢弃减法结果。

mov eax, 8
cmp eax, 8

执行后：

EAX = 8       // 没被修改
ZF  = 1       // 因为 8 - 8 = 0

原始逻辑：

180027EA8  ADD RBX,20h
180027EAC  CMP RBX,RSI
180027EAF  JNZ 180027E85

相当于：

RBX += 0x20;
if (RBX != RSI)
    回到循环头;

其中：

• RBX：当前元素指针；
• RSI：数组结束指针；
• 每个元素大小为 0x20。

改成 JZ 后会变成：

RBX += 0x20;
if (RBX == RSI)
    回到循环头;

TEST 会执行按位 AND，根据结果设置标志，但不保存 AND 的结果。​编辑Microsoft Learn+1

因为任何值和自己按位 AND 都等于自己：

C++

eax & eax == eax

所以：

asm

test eax, eax

最常见用途就是检查：

C++

eax == 0?

SHA-256是什么

SHA-256 不是 WinDbg，也不是调试信息。

它是对整个 DLL 文件计算出的内容指纹：

输入：FairGuardProtect.dll 的全部字节
输出：固定长度的哈希值

本轮使用 PowerShell计算：

Get-FileHash -Algorithm SHA256 FairGuardProtect.dll

用途是确认实验所使用的确实是你刚修改的 DLL。哪怕只修改一个机器码字节，SHA-256 通常也会完全变化。

进入循环第一轮
→ 执行EA6
→ EA6的JNZ成立
→ 直接跳到EB7
→ 没有执行EA8、EAC、EAF

做成可复用的原生节点组

严格来说，Driver 直接挂在 Value 节点上已经完成原生化。

如果希望以后复制到别的材质：

1. 选中新的 Value 节点。

2. 按 Ctrl+G 创建节点组。

3. 将节点组命名为：

   帧时间_按比例输出

但要注意：复制节点组时 Driver 的行为需要再次验证。实际工程中更推荐：

• 在每个材质中保留一个带 Driver 的 Value
• 或使用一个公共 Empty 对象的自定义属性统一驱动所有材质

renderdoc.dll 在 Ghidra里对应的静态地址是：

0x1800AF6F0

但这里存放的不是明文，而是13字节加密表项：

7F 18 0D 0D 05 1C 1C 12 14 56 54 13 0C

我是怎么定位的

首先从目标集合构造函数：

FUN_180027F60

看到它连续读取一组表项：

0x1800AF690
0x1800AF6A8
0x1800AF6C0
0x1800AF6D8
0x1800AF6F0
0x1800AF700
...

Ghidra对 0x1800AF6F0 的 XREF 显示：

引用位置：0x1800284B3

精确汇编是：

1800284B3  LEA  RDX,[0x1800AF6F0]
1800284BA  LEA  RCX,[RBP-0x29]
1800284BE  CALL FUN_18001C3D0

其中：

• RDX：加密表项地址；
• RCX：接收解密结果的临时字符串对象；
• FUN_18001C3D0：把13字节表项解成宽字符串。

解密函数循环13次：

for (i = 0; i != 13; ++i) {
    output[i] = decrypt(input[i], i);
}

将 0x1800AF6F0 的字节代入后得到：

renderdoc.dll

所以闭环是：

0x1800AF6F0
→ 0x1800284B3取得地址
→ FUN_18001C3D0解密
→ FUN_180027F60加入目标名称vector
→ FUN_180027E30枚举并比较
→ 0x180027E9F调用_wcsicmp

在 Ghidra里按 G，输入：

1800AF6F0

可以看到密文表项；输入：

1800284B3

可以看到它被读取和解密的位置。

Windows x64 使用 RCX、RDX、R8、R9 传递前四个整数或指针参数。

LEA 是：

Load Effective Address
加载有效地址

但"Load"这个名字容易误导。它不是读取目标地址里的内容，而是计算括号中的地址表达式。

LEA RDX,[0x1800AF6F0]

结果：

RDX = 0x1800AF6F0

不读取 0x1800AF6F0 处的13字节。

所以：

LEA RDX,[地址]
└─ 获得地址本身

MOV RDX,[地址]
└─ 读取地址里的内容

LEA 的正式含义就是计算并加载有效地址。​编辑Oracle Docs+1

---

为什么 LEA 也使用方括号

在 Intel 汇编语法中，方括号通常表示一个"内存地址表达式"：

asm

[RBP-0x29]
[RAX+RCX*4+0x20]
[RIP+0x1234]

一般指令会：

计算括号里的地址
└─ 再访问这个地址里的内存

例如：

asm

MOV RAX,[RBP-0x29]

内部概念是：

address = RBP - 0x29
RAX = memory[address]

但 LEA 会在第一步就停止：

asm

LEA RAX,[RBP-0x29]

概念上是：

address = RBP - 0x29
RAX = address

1800284B3处的指令字节 └─ 命令CPU计算出0x1800AF6F0这个地址数值 └─ 把地址数值放入RDX └─ CALL把RDX作为第二参数交给解密函数 └─ 解密函数才真正读取0x1800AF6F0处的13字节

1. Graph Editor：编辑"随时间变化"

典型链路：

Timeline Frame
└─ Action
   └─ F-Curve
      └─ Keyframes
         └─ 当前属性值

例如：

Frame 1   → Cube Location Z = 0
Frame 40  → Cube Location Z = 3

Graph Editor 中：

X轴 = Frame
Y轴 = Property Value

它主要用来处理：

• Keyframe 时间位置

• 数值变化

• Bezier Handles

• Linear / Constant / Bezier Interpolation

• Ease In / Ease Out

• Overshoot

• F-Curve Modifiers，例如 Noise、Cycles、Generator

所以它回答的是：

"这个属性在第几帧应该是多少？"

Blender 官方说明，Graph Editor 显示和编辑决定属性如何随时间变化的 F-Curve；关键帧可以被移动、旋转、缩放，Modifier 可以非破坏性地叠加程序化效果。​编辑Blender Documentation+2​编辑Blender Documentation+2

---

2. Driver：建立"属性之间的依赖关系"

典型链路：

Source Property
└─ Driver Variable
   └─ Driver Type / Expression
      └─ 中间输入值 X
         └─ Driver F-Curve
            └─ Target Property Y

例如让骨骼旋转控制 Shape Key：

Bone Rotation Z = 0°
└─ Face Shape Key = 0

Bone Rotation Z = 90°
└─ Face Shape Key = 1

Driver Editor 中：

X轴 = Driver表达式计算出的输入值
Y轴 = 最终写入目标属性的值

因此这里的横轴通常不再是帧，而可能是：

• 骨骼旋转角度

• 物体位置

• 两个物体之间的距离

• Custom Property

• 另一个 Shape Key 的值

• 多个变量经过表达式计算后的结果

官方文档明确说明：Driver 先通过变量和函数或表达式产生一个中间值，再由 Driver F-Curve 把这个中间值映射为最终属性值。​编辑Blender Documentation+1

例如：

变量：
rot = Bone Rotation Z

表达式：
rot * 2

Driver F-Curve：
输入 0.0 → 输出 0.0
输入 1.0 → 输出 0.8
输入 2.0 → 输出 1.0

完整计算相当于：

Bone Rotation
└─ rot
   └─ rot * 2
      └─ Driver Curve Remapping
         └─ Shape Key Value

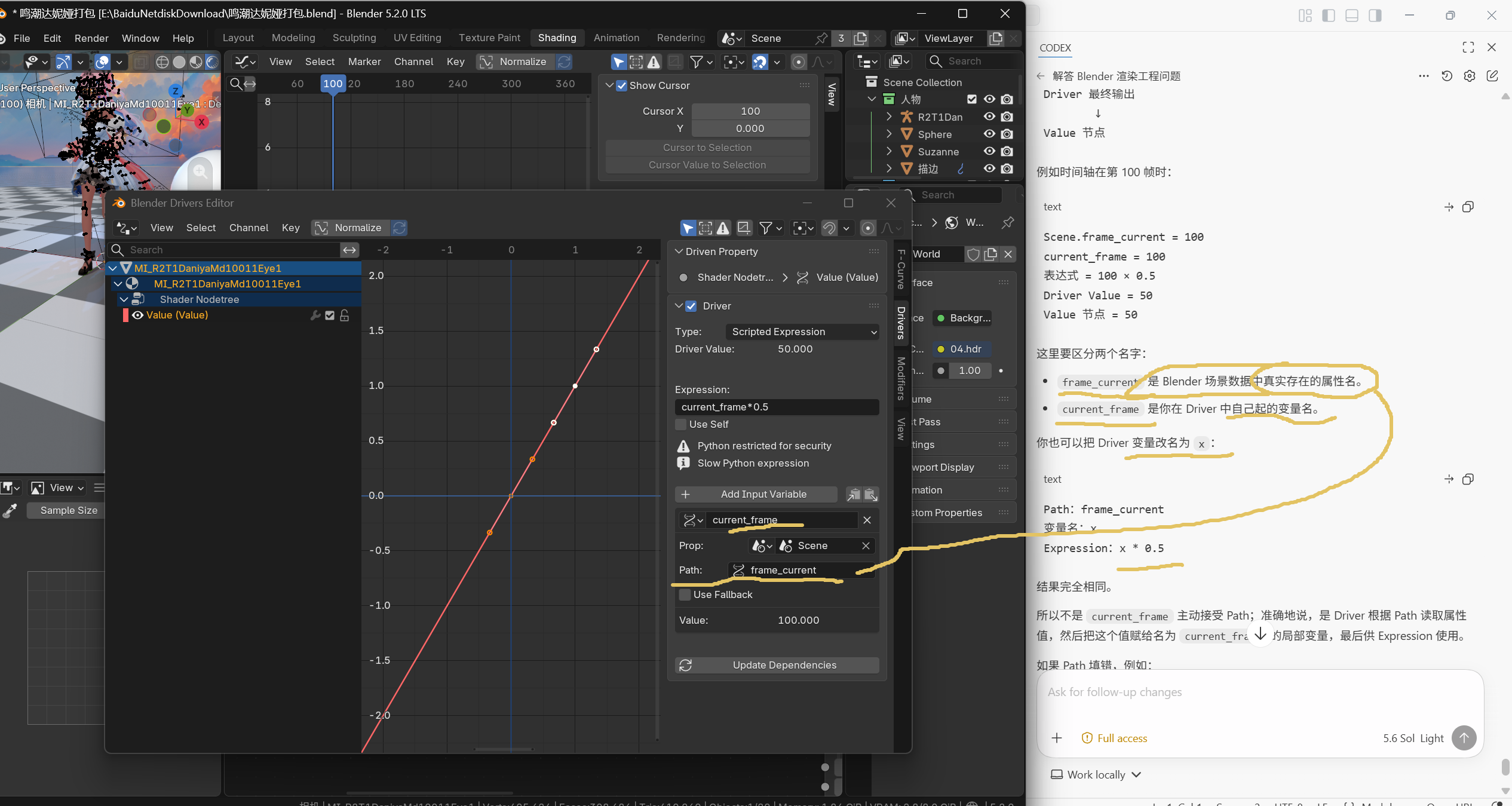

更简单的做法

也可以删除下面的 current_frame 输入变量，直接把 Expression 写成：

frame * 0.5

Driver 表达式中的 frame 是 Blender 提供的当前帧变量。不过为了明确展示数据来源，我更建议你先使用 Scene → frame_current 的方法。

为什么要乘 0.5

这不代表"这样更好"。只是我们在复刻原 Scene Time 的语义：

Scaled Frame = Frame × Scale

原节点的 Scale 是 0.5，所以先原样保留，目的是减少修复时的变量。

在 UE 5.8 Substrate 中

Trim Sheet 不是 Substrate 專屬節點，也不會改變 Substrate 的 BSDF 結構。

關係是：

Trim Sheet
└─ Texture + UV 的資產製作方法
   └─ Texture Sample
      └─ Base Color / Roughness / Normal 等參數
         └─ Substrate Slab BSDF

所以在 UE 中它仍然只是普通 Texture Sample 的資料來源。Substrate 決定材質如何散射光線；Trim Sheet 決定模型從貼圖的哪一條區域取得表面資料。UE 官方把 Material 定義為控制物體表面外觀的資產，而 Trim Sheet 本身並不是一種額外的 Material 類型。​编辑Epic Games Developers+1

最簡單的判斷方法是：

很多模型是否反覆出現相同的長條形細節？
├─ 是 → 適合 Trim Sheet
└─ 否 → 考慮 Tiling、Atlas 或 Unique Texture

• 先正常启动 Blender，不要双击 .blend。
• 选择"文件 → 打开"。
• 在文件浏览器右侧选项中关闭"加载界面 / Load UI"。
• 打开 E:\BaiduNetdiskDownload\心月狐打包.blend。

我进一步检查后，真正的问题不是 CMC 转向设置，而是相机系统。

当前角色会根据控制台变量选择两套相机：

DDCVar.NewGameplayCameraSystem.Enable = true
→ 使用 GameplayCamera

false
→ 使用旧的 SpringArm + Camera

默认实际使用的是 GameplayCamera，而你移动蓝图取的是：

Get Control Rotation

在 Gameplay Camera System 下，最终画面相机旋转不一定等于 Control Rotation。所以要实现"相对当前画面相机移动"，应该只替换移动方向来源：

Get Player Camera Manager
→ Get Camera Rotation
→ Break Rotator
→ Yaw
→ 现有 Get Right Vector 和 Get Forward Vector

也就是删除这一段连接：

Get Control Rotation → Break Rotator

换成：

Get Player Controller
→ Get Player Camera Manager
→ Get Camera Rotation
→ Break Rotator

其余节点全部保留：

Action Value.X → Right Vector → Add Movement Input
Action Value.Y → Forward Vector → Add Movement Input

CMC 的这两项先不要改：

Orient Rotation to Movement = false
Use Controller Desired Rotation = true

关于Unity的（Unity实现多Pass貌似比较容易），虚幻增加Pass可没有那么容易（同样需要对引擎做出大量修改）

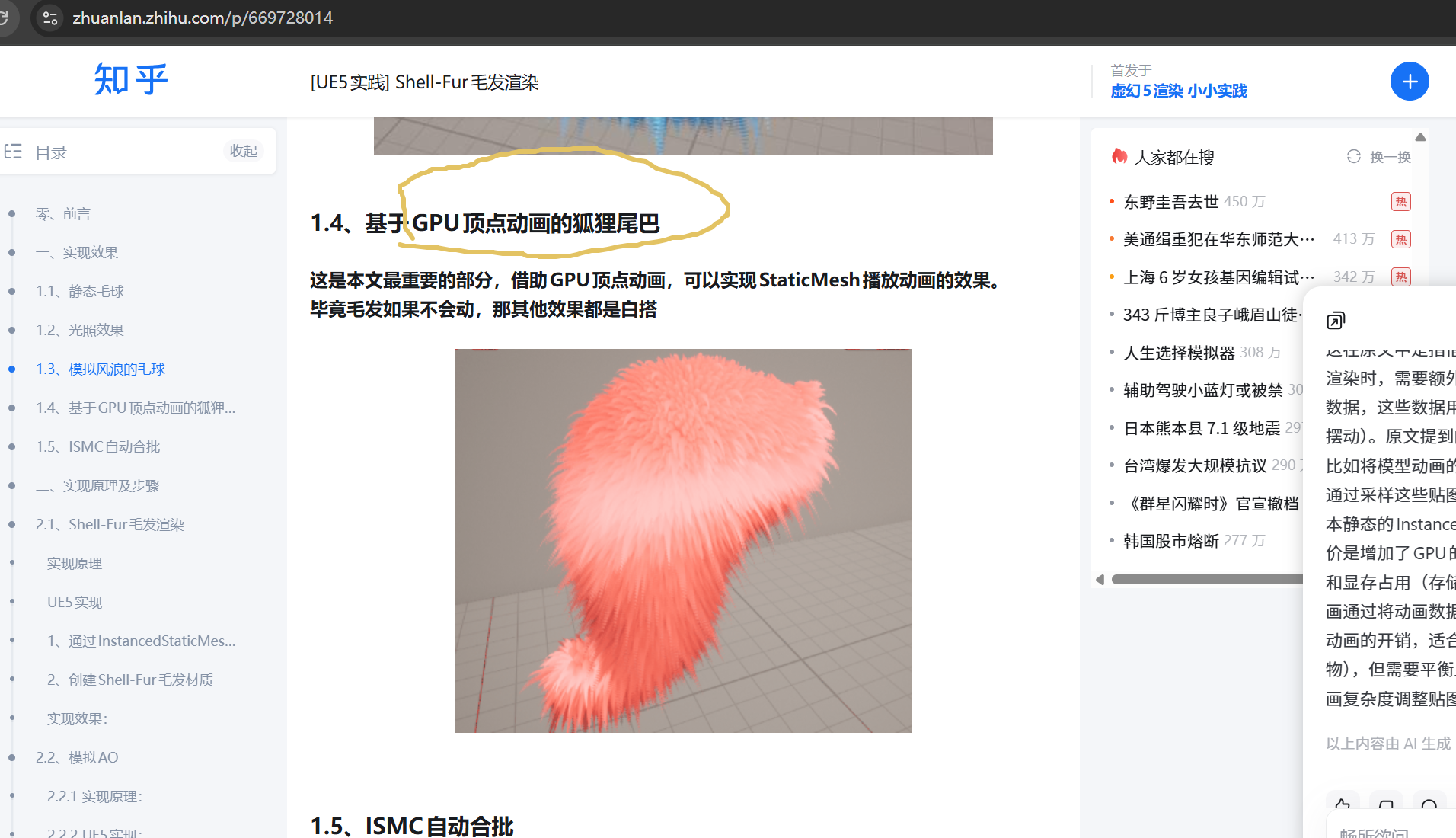

，GPU顶点动画通过将动画数据预烘焙到纹理，避免了CPU逐帧更新骨骼动画的开销，适合大规模实例化的动态物体（如毛发、植物），但需要平衡显存占用与动画精度的关系，

https://zhuanlan.zhihu.com/p/669728014

這個叫 AccuRIG 2，是 Reallusion／ActorCore 的自動骨骼綁定工具。它的核心用途就是：

靜態人形 Mesh
└ 定位人體關節
   ├ 身體關節
   └ 手指關節
└ 生成 Skeleton 骨架
└ 將 Mesh 綁到骨架
   └ 自動計算 Skin Weights
└ 用動作測試變形
└ 匯出到 Blender／Unity／Unreal

官方將它描述為把 FBX 或 OBJ 的靜態雙足模型轉成可動畫角色，支援 A Pose、T Pose、Relaxed A Pose，以及由多個 Mesh 組成的角色。​编辑Reallusion Manual+2​编辑Reallusion Manual+2

綠色圓點
└ 不是最終看見的骨骼
   └ 是「關節位置標記」
      ├ 指根
      ├ 第一指節
      ├ 第二指節
      ├ 指尖
      └ 拇指彎曲方向

你要把這些點放到模型真正的手指關節位置。AccuRIG 再根據這些點建立每根手指的骨骼鏈。官方特別要求關節點位於 Mesh 內部，並正確設定拇指方向，否則動畫時拇指可能產生扭曲。​编辑Reallusion Manual+1

open visor(頭盔面罩打開)
visor /ˈvaɪzər/,意思是「面罩、遮罩」------特指安全帽、太空頭盔、頭盔上那塊可以掀開/放下的透明或不透明護罩:

• 太空頭盔的 visor 平時放下時會遮住整張臉(保護、密封用)
• open visor = 面罩處於「掀起、打開」的狀態,讓臉露出來

3/4 view(四分之三視角)

這是角色設計、人物插畫、3D建模領域裡非常標準的「視角」術語,指相機/觀看角度介於「正面」和「側面」之間:

• front view(正視圖)= 完全正對著角色,0度
• 3/4 view (四分之三視角)= 角色轉了大約 45度左右 ,你可以同時看到臉的正面輪廓和側面輪廓,兩隻眼睛都看得到,但鼻子、臉頰的立體感也能呈現出來
• side view / profile(側視圖)= 完全側面,90度,只看到一邊臉的輪廓

來自中文「荔枝」(粵語或官話發音音譯),經由早期貿易/植物學文獻進入英文,是少數直接從中文音譯 進入英文的水果名稱之一(類似的還有 ginseng 人參、kumquat 金橘)。

"spunik" 這個拼法我查不到對應的標準英文單字,你要問的應該是 Sputnik,能確認一下嗎?

Sputnik /ˈspʊtnɪk/ 或 /ˈspʌtnɪk/,重音在第一音節

意思:

專有名詞,指史普尼克1號 ------1957年10月4日蘇聯發射的人類史上第一顆人造衛星,這個事件被視為「太空競賽(Space Race)」的起點,也是冷戰時期美蘇科技競爭的重要標誌性事件(引發美國的「史普尼克危機/Sputnik crisis」,促成美國後來成立 NASA、加大科研教育投資)。

詞源:

來自俄文 спутник (sputnik),字面意思是「同伴、旅伴、伴隨運行的東西」,由:

• s-(俄文前綴,意為「與...一起」)
• put'(路、道路)
• -nik(表示「做...的人/物」的名詞字尾)

字面意思接近「一同上路的旅伴」,引申為「(繞行地球的)伴隨物、衛星」------這也是為什麼後來英文用 satellite 當通用詞,但 Sputnik 專指這第一顆衛星的專有名詞。
slop /slɒp/(英)或 /slɑːp/(美),一個音節。
意思:
1. 字面意思(名詞/動詞):

• 名詞:(尤指餵豬的)餿水、廚餘;不成形的濕黏液體

  • pig slop(豬食、餿水)

• 動詞:(液體)濺出、灑出來(通常是不小心、邋遢地灑出)

• The coffee slopped over the edge of the cup.(咖啡從杯緣濺了出來)
  2. 引申義:劣質、隨便做的東西(帶貶義)

• slop = 粗製濫造的東西,尤其指低劣的食物或作品

  • "This food is slop."(這食物根本是餿水等級的爛東西)

shovelware /ˈʃʌvəlwɛər/,重音在第一音節。

發音重點:

• shovel 讀 /ˈʃʌvəl/(shovel 的 o 讀短音 /ʌ/,跟你之前問過的 dub, study 同一個音)
• -ware 讀 /wɛər/(跟 software, hardware 的 -ware 發音一致)

意思:

名詞,帶貶義色彩,指:

1. (較早期用法)大量塞入光碟/合輯裡、品質參差不齊的軟體集合

早期(1990年代)遊戲雜誌常附贈試玩光碟,裡面塞滿一堆隨便湊數的試用版、低品質小遊戲軟體,像用鏟子(shovel)隨便鏟一堆東西塞進去一樣,故稱 shovelware

2. (現代常見用法)未經妥善調整、直接照搬到新平台的低品質移植版

尤其常見於遊戲產業 ------把一款遊戲不加修改或只做最低限度調整,就直接「鏟」到另一個平台上發售(例如把PC遊戲隨便移植到手機,操作介面、畫質完全沒優化,只是求快、求省成本),品質往往很差:

• "That mobile port is just shovelware."(那個手機移植版根本是隨便做做的爛貨)

shovel (鏟子;動詞:鏟、剷)+ -ware(軟體,如 software, hardware, malware)

字面意思就是「用鏟子隨便鏟出來的軟體」------形象地描繪出「大量、隨便、不用心製作,只是為了填量、賺快錢」的產品特性。

• pitching an idea(推銷一個點子)、pitching to investors(向投資人做提案簡報)
• "kind of pitching" = 「有點像在推銷/提案」的意思------例如形容某段話聽起來像業務話術、像在賣東西

Painter 的项目文件通常是：

.spp

而 FBX 是创建项目时使用的 3D Mesh 输入文件 。Adobe 官方流程也是：新建项目后，在 File 项目设置中选择一个 3D Mesh，而不是直接用 Open 打开 FBX。​编辑Adobe Help Center

正确操作：

File
└ New...
   ├ Template：PBR - Metallic Roughness
   ├ File
   │  └ Select
   │     └ 选择 Androlina.fbx
   ├ Document Resolution：2048 或 4096
   ├ Normal Map Format：DirectX
   └ OK

因为你主要用于 Unreal Engine，所以这里选：

Normal Map Format
└ DirectX

项目创建后，再使用：

File
└ Save As...
   └ Androlina.spp

以后才能通过：

File > Open

打开这个 .spp 项目。

即使模型有很多材质，也不代表它使用 UDIM。Painter 会依据 FBX 中的 Material Slot，为每个材质建立一个独立的 Texture Set；不同材质的 UV 可以分别占据各自的 0--1 空间。

D View 的 Material 模式会显示带光照的最终材质结果，而不是单独的颜色通道。

<Project>/Config/DefaultEngine.ini

加入：

INI

[ConsoleVariables]
r.SomeVariable=1

例如：

INI

[ConsoleVariables]
r.Lumen.Reflections.Allow=1

这种也是永久保存在项目里的，但它的来源会是：

LastSetBy: SystemSettingsIni

而不是 ProjectSetting。它的优先级还比 ProjectSetting 高一级。

Lumen Reflection └─ ① Screen Trace └─ ② Mesh Distance Field Trace └─ ③ Global Distance Field Trace └─ ④ Hardware Ray Tracing

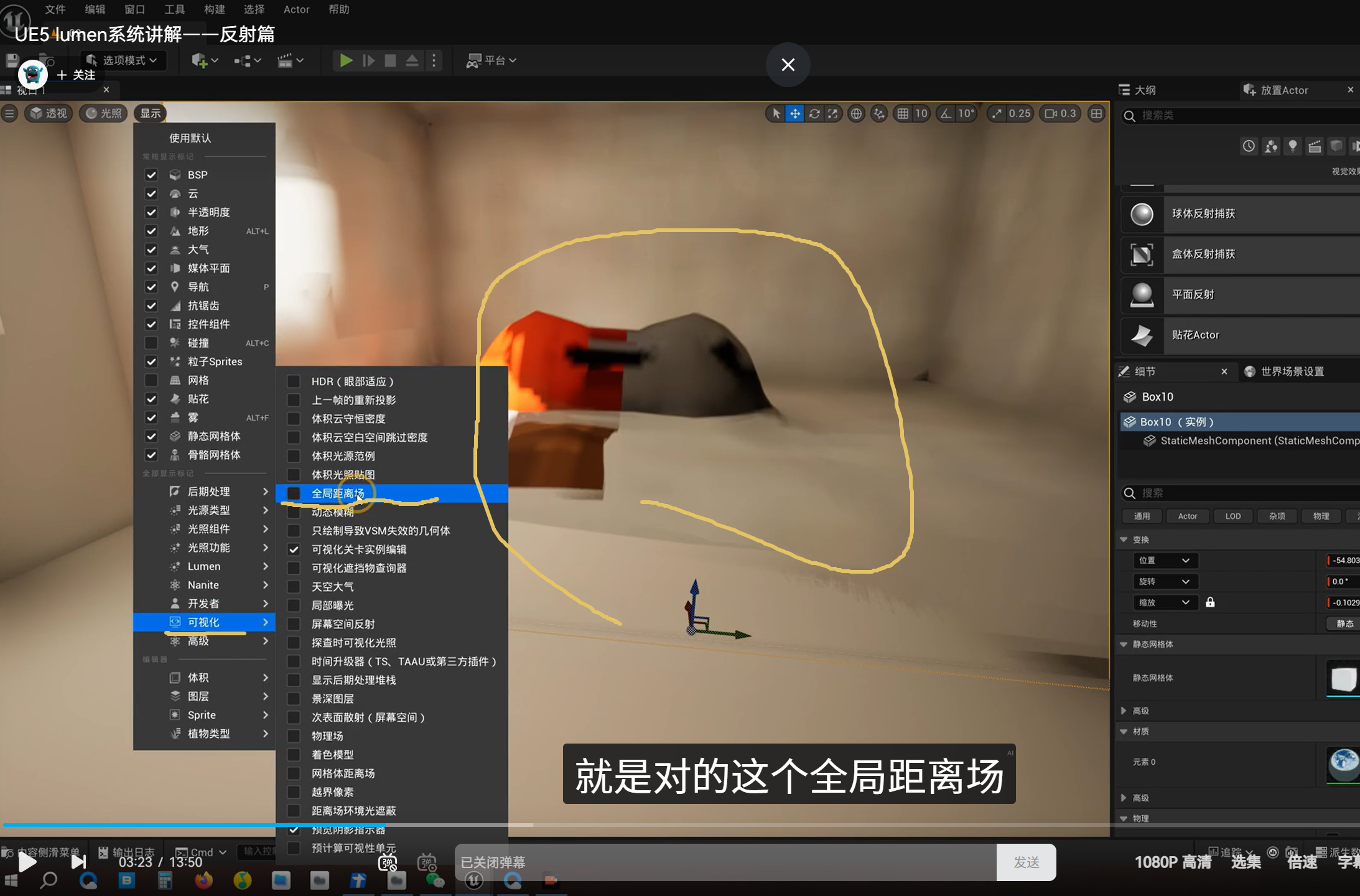

Global Distance Field Trace

大量 Mesh Distance Fields
└─ 合并
   └─ Camera-centered Global Distance Field clipmaps

它把周围大量物体的距离场合并成较低分辨率的全局三维场。

优点：

• 追踪非常快

Hardware Ray Tracing

Ray
└─ TLAS
   └─ BLAS
      └─ 实际三角形

这是真正通过 GPU Ray Tracing 硬件，对 Ray Tracing Scene 中的三角形求交。

优点：

• 几何命中最准确

• 支持 Skeletal Mesh

• 更适合镜面反射

• 可以使用 Hit Lighting

• 可以支持多次镜面反射反弹

缺点：

• 每帧维护 TLAS

• 动态 Skeletal Mesh 需要更新加速结构

• 大量重叠实例会显著增加成本

• Nanite 通常追踪其 Ray Tracing representation 或 fallback representation，而不是简单等同于屏幕上的完整 Nanite 三角形

Epic 将 Hardware Ray Tracing 描述为获得高质量镜面反射的必要路径，但也指出它有更高的场景更新和追踪成本。​编辑Epic Games Developers+1

---

硬件光追本身通常已经决定了几何命中方式：

Reflection Ray
└─ Ray Tracing acceleration structure
   └─ Triangle intersection

Surface Cache 和 Hit Lighting 并不是两种不同的三角形求交方法。它们主要决定：

射线撞到三角形后，如何取得这个位置的材质与光照。

Surface Cache

Hardware Ray
└─ 命中三角形
   └─ 查询 Lumen Surface Cache
      └─ 返回缓存的材质与光照

它仍然使用硬件光追寻找交点，但命中后不在那里完整重新计算材质和灯光，而是读取 Lumen 已经缓存的表面光照。

优势：

• 性能较好

• 可以复用 Lumen GI 已经维护的缓存

• 适合非严格镜面的反射

Hit Lighting

Hardware Ray
└─ 命中三角形
   └─ 在命中位置评估材质
      └─ 计算命中位置的直接光、阴影等

不再主要依赖简化的 Surface Cache，而是在射线的真实命中点计算材质和光照。

Lumen 默认先做 Screen Trace；找不到命中，或者射线进入屏幕无法表达的位置，才使用软件或硬件光追。

vacant eyes / vacant stare(空洞的眼神,強調「裡面空空的、沒有情感」)

dull eyes / lifeless eyes(死氣沉沉的雙眼,強調缺乏生氣、光彩)

"His eyes were glazed over, empty of any emotion."(他的雙眼變得呆滯,毫無情感)

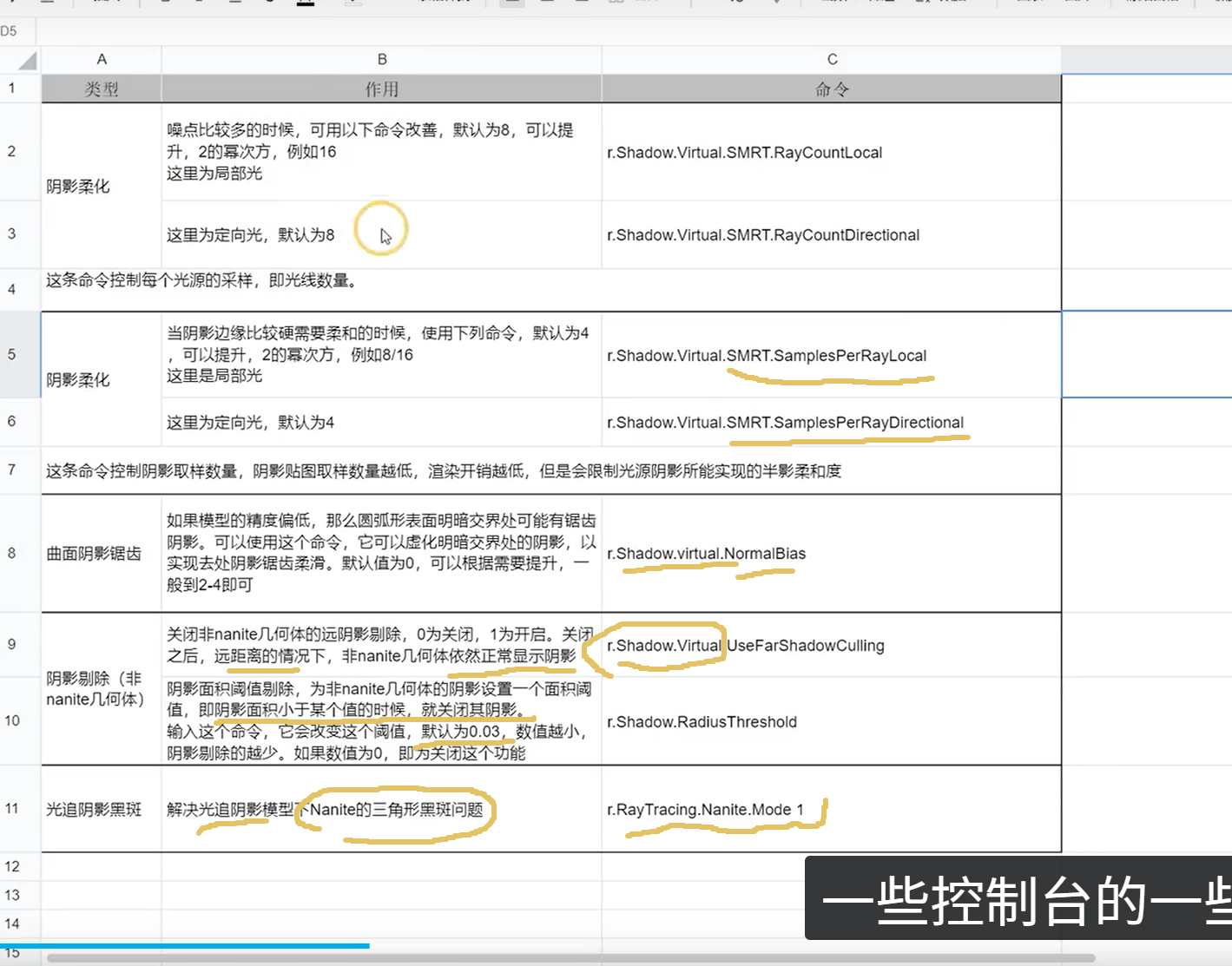

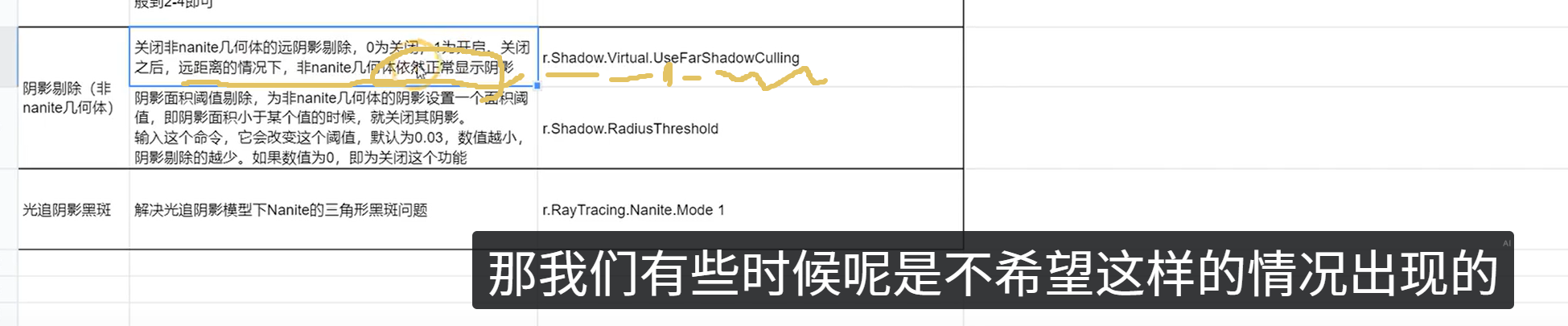

非nanite的几何体,距离远会去掉阴影 r.shadow.virtual.usefarShadowCulling 0,多远都 照样显示(nonono)

还有第二重机制,阴影面积剔除机制,r.shadow.virtual.RadiusThreshold 0,现在面积大小也不会限制显示,才对了

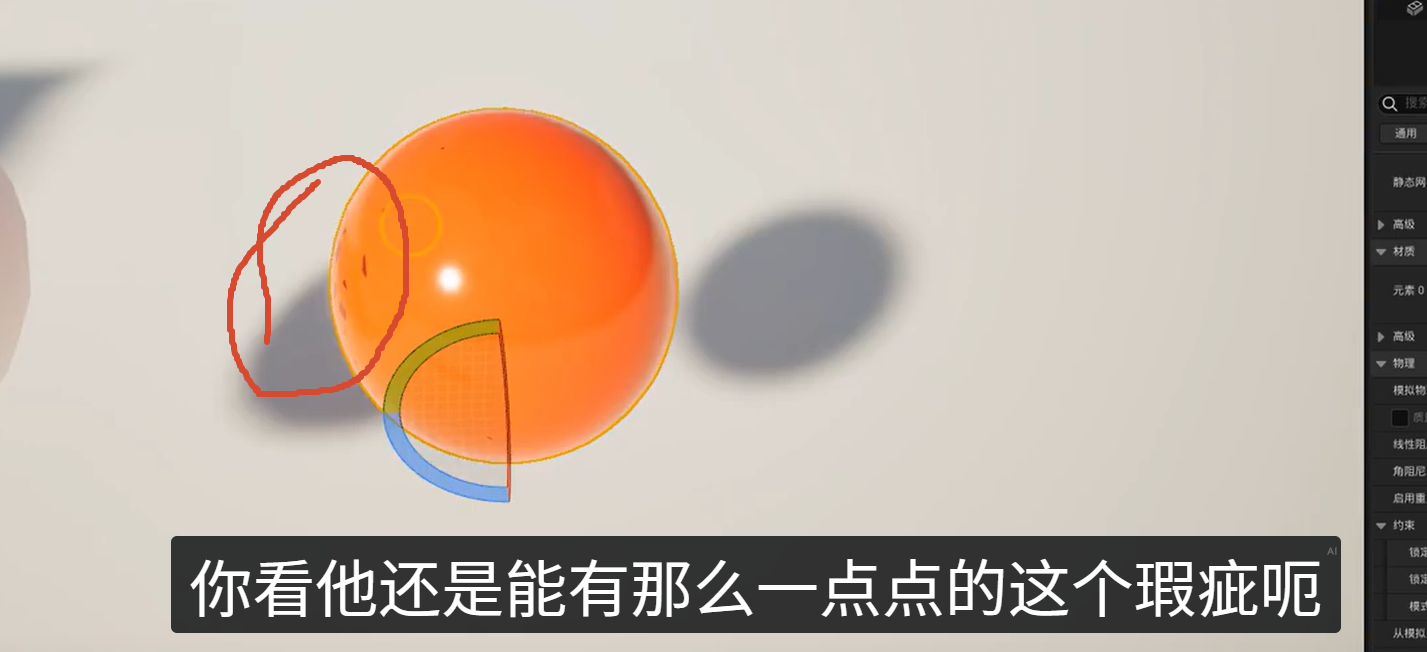

光追阴影和nanite的适配存在这样的问题,,如果是特别光滑的小球,就是有这样的黑斑,can't avoid

https://www.bilibili.com/video/BV1Rw4m1e7ka?

纹理采样造成的显存带宽消耗，也叫 Texture Bandwidth。

贴图加载进显存后，不需要每帧从硬盘或系统内存上传；但每一帧渲染时，像素着色器都要从显存读取贴图数据，所以仍然持续消耗 GPU 显存带宽。

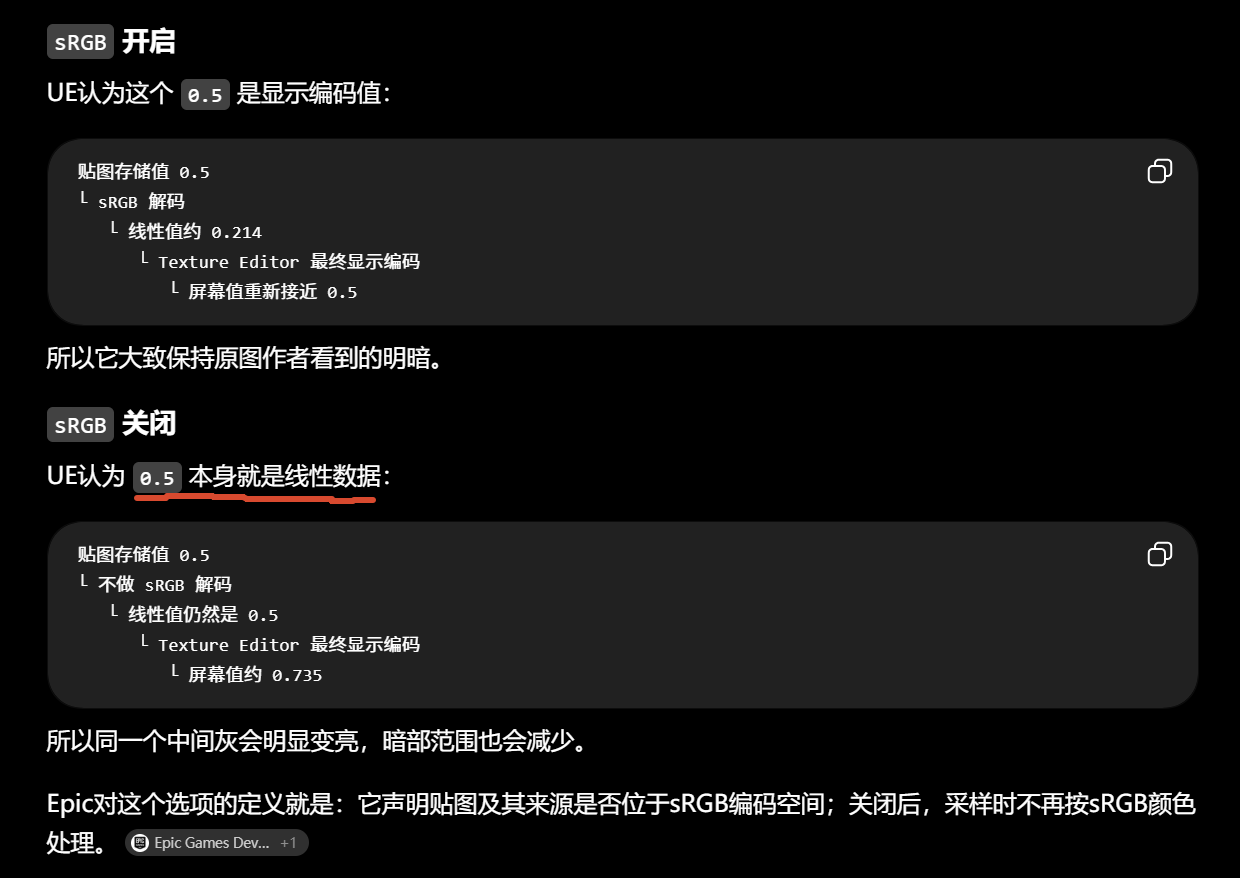

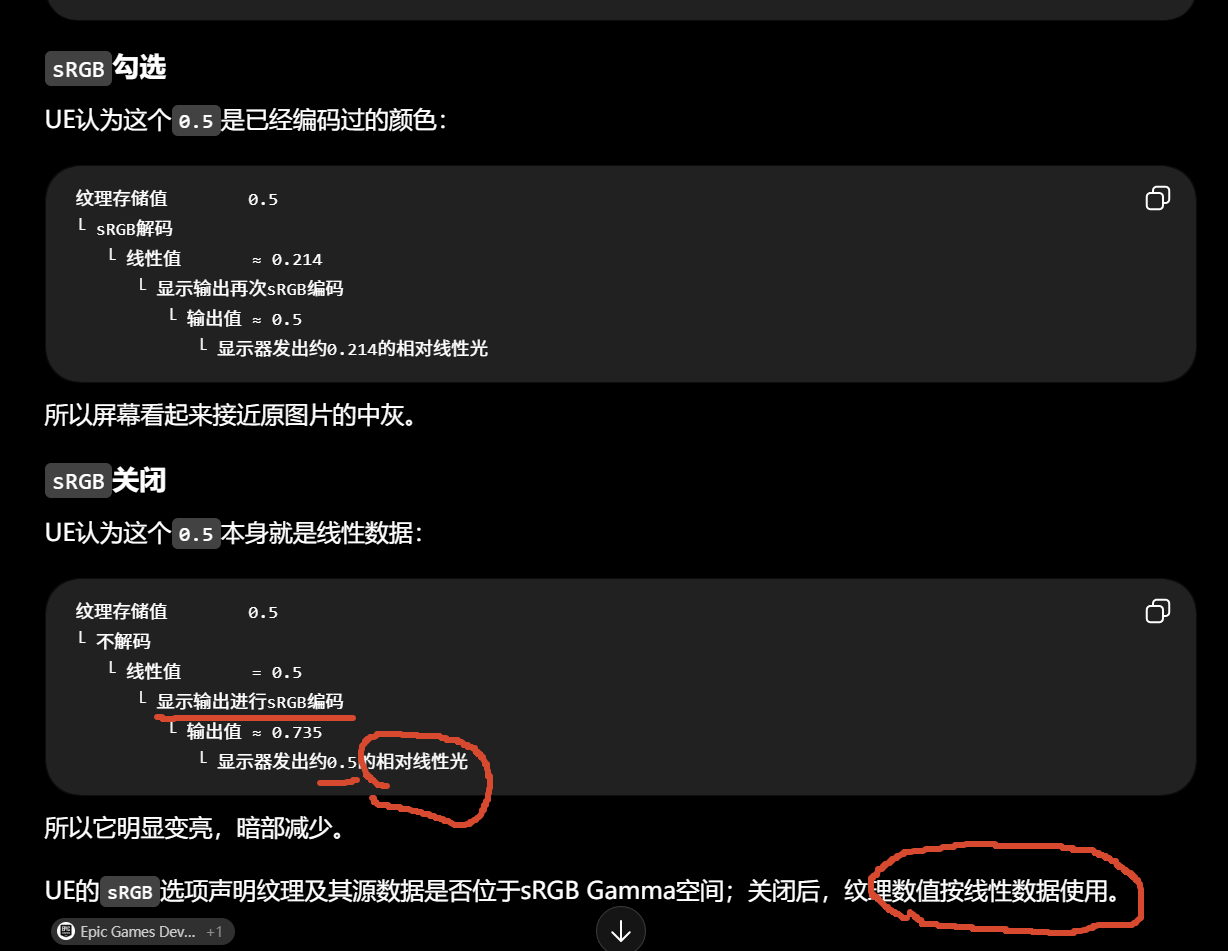

UE 5.7/5.8 默认就是按线性渲染流程工作的 。只是 UE 不像 Unity 那样提供一个显眼的 Color Space: Gamma / Linear 总开关，而是把颜色管理拆成输入、计算、输出三层。

UE 颜色流程
├─ 纹理输入编码
│  ├─ sRGB = On：颜色贴图
│  │  └─ 采样时 sRGB → Linear
│  └─ sRGB = Off：数据贴图
│     └─ 按原始线性数值读取
├─ 渲染工作空间
│  └─ 在线性空间中进行光照、混合和材质计算
└─ 屏幕输出
   └─ Linear HDR → Tonemapper → sRGB/HDR 显示输出

1. UE 中的 Linear

UE 的场景光照和大部分渲染计算使用线性数值。代码层面的 FLinearColor 就是每通道 32 位浮点的线性色彩；Tonemapper 前的 Scene Color 也是 HDR 场景颜色。​编辑Epic Games Developers+1

因此你截图中的两种情况，UE 正常采用的是上面的逻辑：

光照强度 × 0.5
光照强度 × 1.0
光照强度 × 1.5

这些乘法先在线性空间完成，而不是直接拿屏幕上的 sRGB 数字做乘法。

颜色贴图开启 sRGB 后，GPU 采样时会将存储的 sRGB 值解码为线性值，再交给 Material 和光照系统。Mask 等数据贴图不应进行 Gamma 校正，所以需要关闭 sRGB。​编辑Epic Games Developers+1

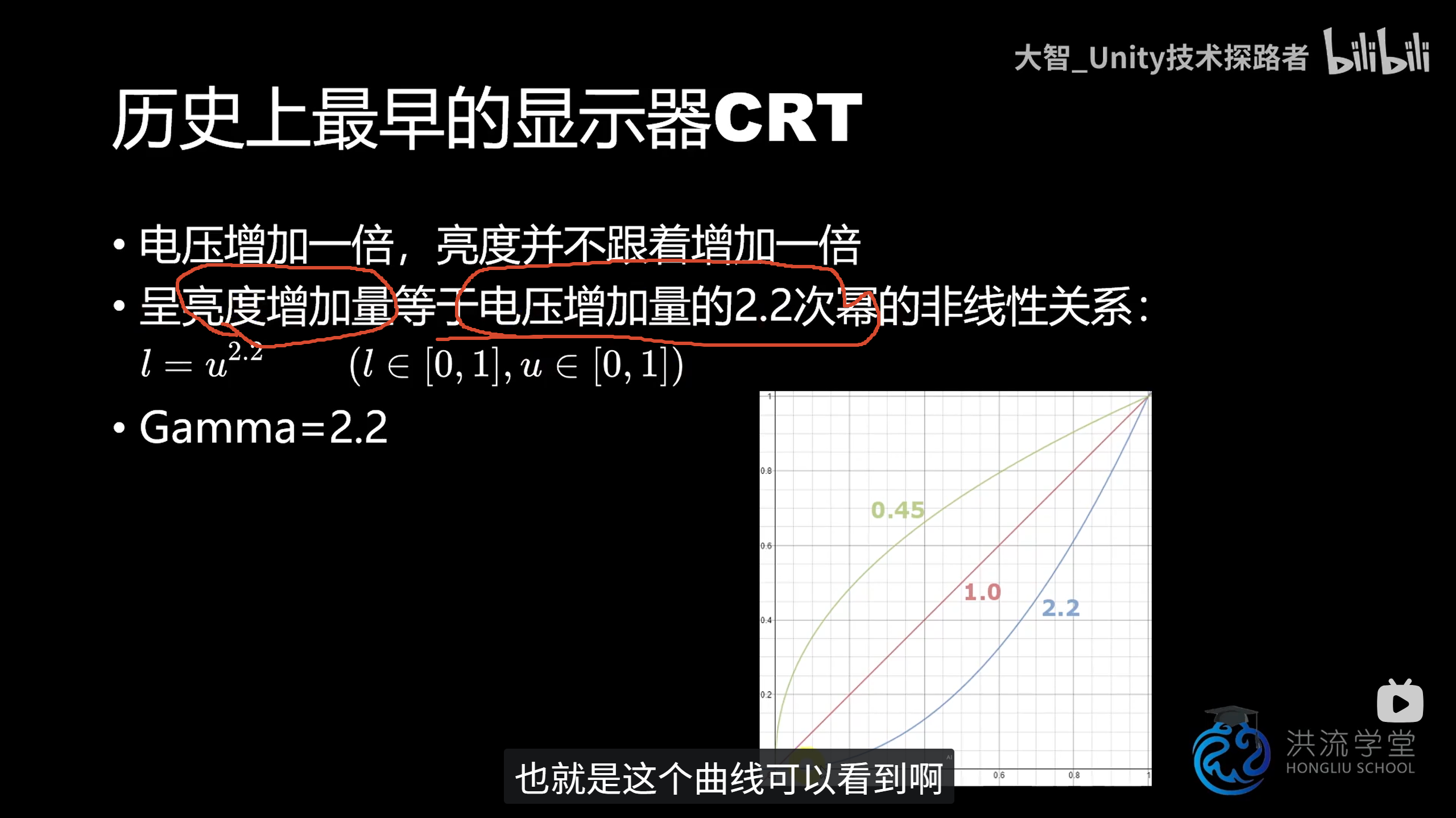

8位图因为储存空间较少，因此使用的就是Gamma校正过的颜色。在只有8bit的情况下，没有必要在亮部浪费过多，这样就可以表现更多暗部的细节变化，所以实际亮度只有0.2经过gamma校正后被编码成了0.5的像素值。

sRGB编码是为了增加8位颜色的精度，

8 位代码 128 └─ 编码数值约 0.502 └─ 实际代表的线性光约 0.216

显示器收到的数据不一直是 8 位

传统 SDR PC 管线中，最常见的确是：

R：8 bit
G：8 bit
B：8 bit
总计：24 bit

这也是 sRGB 与普通 PNG/JPEG、桌面 SDR 显示长期紧密关联的原因。

但今天并不总是 8 位：

显示输出
├─ 8-bit SDR
├─ 8-bit + FRC / Dithering
├─ 10-bit SDR
├─ 10-bit HDR10
└─ 某些专业管线中的 12-bit

Windows 11 的 Advanced Color 管线可以根据显示器能力支持每通道 10 位及以上；Direct3D 的 HDR 示例也明确使用 10 位 Swap Chain 输出 HDR10。

最终 Swap Chain ├─ SDR：常见 8-bit └─ HDR10：通常 10-bit

UE 游戏内部截图

普通游戏截图通常接近这条链：

UE 场景渲染
└ SceneColor
   └ FP16 线性 HDR
      └ UE Post Process
         ├ Exposure
         ├ Bloom
         ├ Color Grading
         └ Tone Mapper / Output Device
            ↓
      最终显示用 Render Target
      或 Swap Chain Back Buffer
            ↓
      GPU Copy 到 Readback Resource
            ↓
      GPU → CPU Readback
            ↓
      FColor / FFloat16Color 数组
            ↓
      PNG / JPEG / EXR 编码
            ↓
      硬盘文件

这里的Direct3D职责是：

Direct3D / RHI
├ 执行渲染
├ 执行Texture Copy
├ 将GPU资源复制到可读回资源
└ 让CPU取得像素

如果截图直接读的是中间Render Target，那么甚至不需要先Present，也不需要经过DXGI显示链。

Texture中存的是sRGB编码值 └ GPU以sRGB SRV读取 └ 自动执行sRGB → Linear └ Shader得到线性颜色

截圖 └ 取決於它抓的是線性Render Target，還是已編碼的最終畫面

关掉 sRGB 后，UE 不再把贴图里的 8-bit 数值当成"已经做过 sRGB 编码的颜色"，而是直接把这些数值当成线性数据使用。

因此暗部会变亮、黑暗区域看起来减少。

​

​

Gamma 全部放到后面，只回答一件事：

"线性光里的 0、0.1、0.5、1，到底是谁定义的？"

答案是：

人类定义了坐标单位和参考点，但"线性"本身来自光能的物理可加性，不是根据人眼感觉任意画出来的。

1. "线性"首先是什么意思

假设有一盏灯照到某个位置，测得光的物理强度为 LLL。

再放一盏完全相同的灯，在理想条件下：

一盏灯
└ 光量 = L

两盏相同的灯
└ 光量 = L + L = 2L

把灯功率降到原来的十分之一：

原来的光
└ L

十分之一功率
└ 0.1L

这就是这里的"线性"：

数值乘以2
└ 对应物理光贡献乘以2

两个光相加
└ 对应数值直接相加

不是人类先观察"看起来亮了多少"，再规定它叫线性；而是光的辐射功率、光谱功率等物理量本身可以测量、相加和按比例缩放。

"相对线性光"的相对是什么意思

计算机里通常不愿意一直保存：

8 cd/m²
37 cd/m²
486 cd/m²

于是选择一个参考值作为 1.0：

Lrelative=LphysicalLreferenceL_{\mathrm{relative}}=\frac{L_{\mathrm{physical}}}{L_{\mathrm{reference}}}Lrelative​=Lreference​Lphysical​​

假设参考白是100 nit：

物理亮度 0 nit
└ 相对值 0.0

物理亮度 10 nit
└ 相对值 0.1

物理亮度 50 nit
└ 相对值 0.5

物理亮度 100 nit
└ 相对值 1.0

所以：

线性值0.1不是"人感觉到10%的亮度"，而是"这个物理光量是参考光量的十分之一"。
Buffer里的数字，与眼睛实际收到多少物理光，并不存在天然、永远固定的一一对应关系。

调节显示器亮度时，Swap Chain里的像素可能完全没有变化，但显示器发出的光已经变化了。

在Tone Mapping之前，数值描述的是场景内部的相对光贡献，并不意味着"显示器应当发出多少nit"。

场景数据大部分独立计算；到了最终输出阶段，UE才可能根据系统报告的显示能力，选择如何编码最终画面。DXGI正是UE获得显示能力、建立Swap Chain并把结果交给Windows显示系统的接口层。

不会因为换了一台显示器，就重新改变：

模型顶点
材质BRDF
阴影计算
Lumen追踪
GBuffer
大部分场景光照

这些仍然按照UE内部的线性HDR渲染流程计算。

DXGI建立Swap Chain └ Swap Chain提供Back Buffer └ D3D12把它当Render Target └ GPU直接写入这个Buffer └ DXGI Present同一个Buffer

开启HDR

此时UE可能先检查：

当前系统是否支持HDR
显示器是否处于HDR模式
目标亮度是多少
Swap Chain支持什么Color Space

然后改变最终输出路径：

同一个线性SceneColor
├ SDR模式
│  └ Tone Map到SDR
│     └ 8-bit sRGB Back Buffer
│
└ HDR模式
   └ Tone Map到目标HDR范围
      └ PQ 10-bit或scRGB FP16 Back Buffer

DXGI的CheckColorSpaceSupport用于检查某个Swap Chain是否支持指定颜色空间；SetColorSpace1则声明该Swap Chain正在使用什么颜色空间。​编辑Microsoft Learn+1

关键的是区分"查询"和"传递"

能力查询方向
显示器 → Windows/驱动 → DXGI → UE

画面数据方向
UE → D3D12/GPU → DXGI Present → Windows/驱动 → 显示器

DXGI ├ 向上：告诉应用有哪些Adapter、Output和Color Space能力 └ 向下：管理Swap Chain，把完成的Back Buffer提交给显示系统

UE 这里为什么是一个全局 SM6

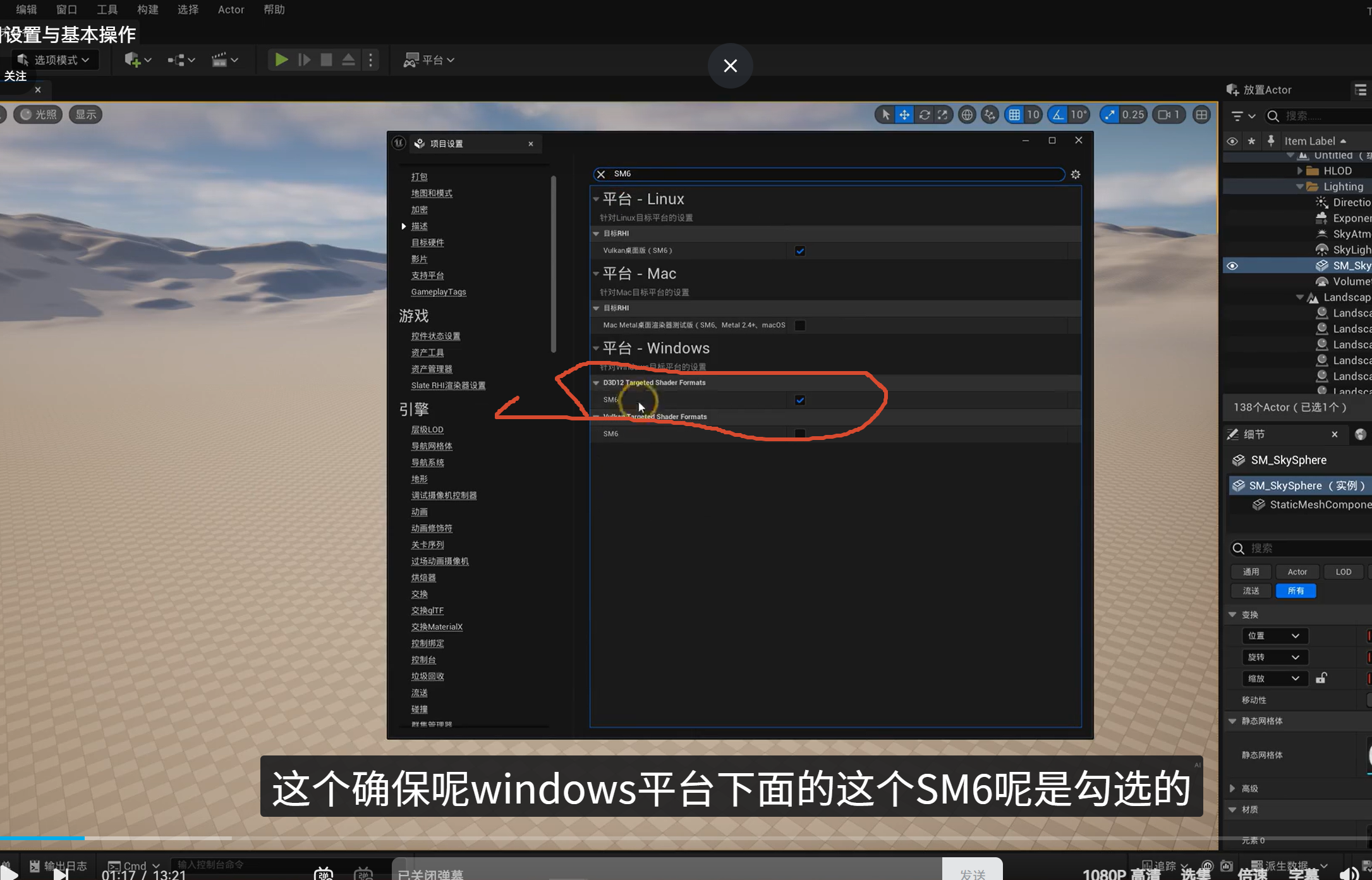

截图里的路径是：

Project Settings
└ Platforms
   └ Windows
      └ D3D12 Targeted Shader Formats
         └ SM6

它表达的是：

Windows 的 D3D12 构建，要不要生成并使用 PCD3D_SM6 这套平台 Shader Format。

勾选以后，UE会按SM6目标编译这套项目中需要的引擎Shader、材质Shader和各种Permutation。Nanite、Virtual Shadow Maps，以及当前版本中的一些Lumen硬件光追路径也依赖D3D12 + SM6。UE从5.1开始，新建PC项目默认启用D3D12 SM6。​编辑Epic Games Developers+1

Unity 2022.3默认目标大约是2.5，开发者可以用#pragma target提高某个Shader所需的功能级别，也可以用#pragma require单独要求某项GPU能力。​编辑Unity Documentation+1

例如：

hlsl

#pragma target 4.5

大致表示这段Shader可以使用：

整数与位运算
├ Compute Shader相关能力
├ Random Write / UAV
├ 更多纹理与Buffer功能
└ 较高阶GPU能力

ShaderLab
└ #pragma target
└ #pragma require

这是单个Shader的最低能力要求。

Unity为什么没有相同的"全项目只勾SM6"

Unity的#pragma target 4.5、5.0是Unity自己的跨平台能力集合名称 。它们参考DirectX Shader Model分级，但不与DirectX的SM版本完全一一对应。Unity会再把同一份HLSL编译给D3D、Vulkan、Metal等不同后端。Unity官方也特别说明，Unity Shader Target与DirectX Shader Model、OpenGL版本相似，但不是完全对应关系。​编辑Unity Documentation

所以在Unity 2022.3里，你常见的最高写法通常是：

hlsl

#pragma target 5.0

而不会简单地写：

hlsl

#pragma target 6.0

这不等于Unity的D3D12后端"只能使用DX11"或者"完全没有SM6相关能力"；只是Unity 2022.3暴露给ShaderLab作者的跨平台target分级体系停留在这一套名称上。

​

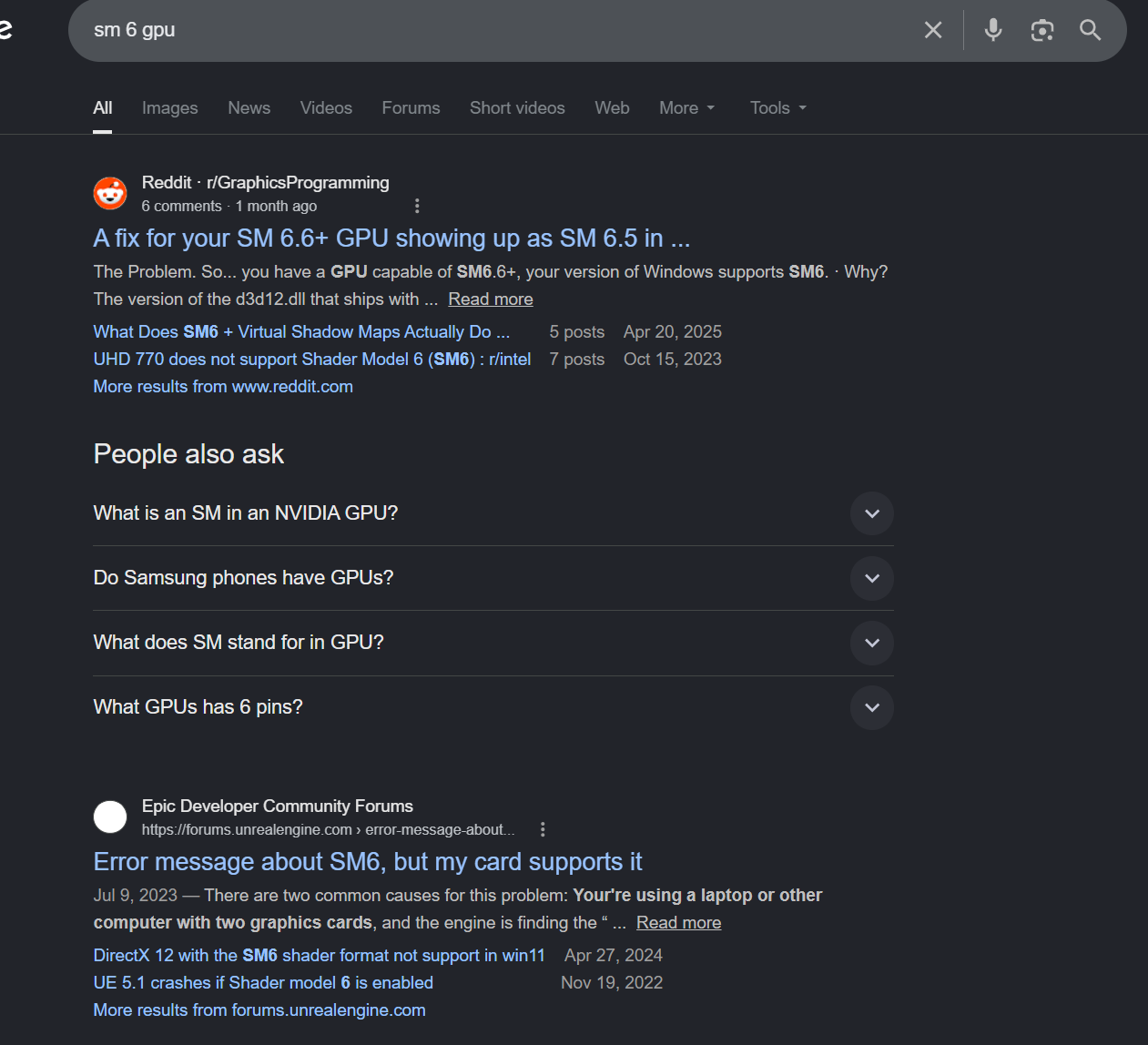

What is an SM in an NVIDIA GPU?
The basic building block of a GPU is called a streaming multiprocessor (SM) on NVIDIA GPUs or a compute unit (CU) on AMD GPUs (they're the same idea and we'll refer to them both as SM).

SM6 不是 Streaming Multiprocessor 6，而是：

SM6
└ Shader Model 6

DirectX / UE 语境
└ SM6 = Shader Model 6

NVIDIA CUDA / GPU 架构语境
└ SM = Streaming Multiprocessor
   ├ 一块实际的硬件执行单元
   └ 例如"这张GPU有多少个SM"

Epic 在这个设置中明确使用的是"Shader Model 6 Targeted Shader Formats"。​编辑Epic Games Developers NVIDIA 文档里的 SM 才是执行线程和计算指令的 Streaming Multiprocessor。​编辑NVIDIA Docs+1

DXIL到厂商GPU机器指令的转换

如果新系统使用Vulkan，厂商需要提供适应该系统的Vulkan驱动和内核接口。Vulkan本来就是跨平台API，其Loader可以在Windows、Linux及其他平台上连接到厂商实现；AMD、Intel、NVIDIA等厂商也共同参与规范并提供通过一致性测试的驱动。​编辑The Khronos Group+2​编辑Khronos Registry+2

于是可能变成：

UE / 游戏
└ Vulkan
   └ Vulkan Loader
      └ NVIDIA / AMD / Intel Vulkan Driver
         └ 新操作系统Kernel GPU接口
            └ 同一块GPU

Vulkan与DirectX的组织差别

DirectX大致是：

Microsoft拥有并主导规范
└ 与NVIDIA、AMD、Intel、游戏和引擎厂商协作

Vulkan则是：

Khronos工作组共同制定
├ AMD
├ NVIDIA
├ Intel
├ Arm
├ Qualcomm
├ Samsung
├ 引擎厂商
└ 其他成员

Khronos对Vulkan早期开发的描述就是多个产业成员和游戏引擎厂商共同提交方案、共同建立规范；当前Vulkan一致性测试也由多家硬件实现共同遵循。​编辑The Khronos Group+1

因此，谁承担主要工作可以最终定为：

DirectX公共标准与Windows整合
└ Microsoft主力

特定GPU的Driver、Compiler和硬件落地
└ NVIDIA / AMD / Intel主力

新Feature从需求到标准化
└ Microsoft、GPU厂商、引擎与开发者合力

Apple 的戰略中心明確是 Metal。Apple把 Metal稱為 Apple 平台硬體加速圖形與計算的基礎，並已用它取代 OpenGL、OpenGL ES 和 OpenCL；最新 Metal 4 甚至直接強調，讓開發者更容易從 DirectX 和 Vulkan 遷移到 Apple 平台。​编辑Apple Developer+2​编辑Apple Developer+2

MoltenVK 是 Khronos 託管的 Vulkan Portability 實作，它不是 Apple 平台上的原生 Vulkan 驅動，而是把 Vulkan 功能疊在 Metal 之上。現在它已覆蓋到 macOS、iOS、tvOS、visionOS 等 Apple 平台。

Vulkan └ Khronos多方共同制定

但每个平台是否原生支持，取决于系统厂商

Grande 是義大利姓氏(Ariana Grande 本人是義大利裔美國人),義大利文裡字尾的 e 通常都要發音,不像英文/法文那樣常常字尾 e 不發音。所以她的姓氏保留了義大利文的發音習慣,讀作 /ˈɡrændi/(GRAN-dee),而不是英文母語者直覺會唸的 /ɡrænd/(跟 grand 同音)。

用你之前學過的規律拆解:

• visual 的 -sual 讀 /ʒuəl/(濁音),這跟你之前問過的 usual, casual 是同一套規則(s + u + al → /ʒuəl/)
• virtual 的 -tual 讀 /tʃuəl/(這跟你問過的 spiritual 是同一套規則,t + u + al → /tʃuəl/)

VT是「看見以後才知道要載入」

它的基本流程是：

第N幀
└ GPU發現畫面需要某些Tile
   └ 寫入Feedback

CPU讀取Feedback
└ 從磁碟載入Tile

後續幀
└ 高解析度Tile才出現

因此快速轉鏡頭或突然靠近角色時，可能先看到低解析度Tile，再補成高清。

​

​

1963年的Sketchpad已经是交互式计算机图形系统；20世纪60年代也已经出现实时图形飞行模拟器。因为用户在移动光笔、操纵杆或视角以后必须马上看到响应，"多久生成下一张图"从一开始就是系统定义的一部分。

1983年的MipMap就是非常早的典型：预先保存多级低分辨率图像，渲染时根据屏幕覆盖范围选择合适级别。它同时减少走样，并避免为一个屏幕像素读取大量无意义的高频细节。也就是说，图形行业很早就在做"为了最终屏幕结果，只计算当前真正需要的信息"。​编辑cs.cmu.edu

一条很清晰的技术祖先链：

1983：MipMap
└ 一张纹理保存多个分辨率

1990年代：大型图像与地形数据库
└ 整张图开始大到无法全部放入纹理内存

1998：Clipmap
└ 论文标题直接叫"A Virtual Mipmap"
└ 只维护观察位置附近需要的Mip区域

2000年代：可编程Shader、硬盘流送、GPU反馈
└ 软件Virtual Texture／MegaTexture

之后：API Sparse Resource与硬件分块支持
└ 页映射逐渐下沉到驱动和GPU能力

现代引擎
└ UE把Page Table、反馈、物理池和Cook流程封装起来

SGI研究人员在1998年的Clipmap论文中，已经明确提出"虚拟MipMap"：完整图像可以远大于硬件纹理内存，但每帧只保留所需子集。​编辑graphicon.ru

后来的软件Virtual Texture则把它推进到游戏世界：纹理以稀疏形式存在，绝大多数数据留在二级存储中，运行时只让所需区域以相应分辨率进入显存。​编辑researchgate.net+1

后来资产规模和显存矛盾变大 └ 可编程GPU和存储系统成熟 └ 技术开始值得使用

早期 └ 算术能力不足 └ 少画线、少画面、少做光照 后来 └ 三角形吞吐成为核心 └ 剔除、LOD、批处理 再后来 └ Shader能力增强 └ 更多逐像素材质和后处理 纹理规模继续扩大 └ 显存容量与带宽成为瓶颈 └ Mip Streaming、Texture Atlas、Virtual Texture 今天 └ 几何和材质规模都继续扩大 └ Nanite、Virtual Shadow Maps、VT、GPU Driven Rendering
