企业级Devops— 打造完整 CICD 实践指南(五)：Harbor企业级镜像仓库

📦 Harbor企业级镜像仓库：安全与高效的镜像管理

💻 机器B中安装

Harbor简介

Harbor是一个开源的 企业级Docker镜像仓库，旨在提供高效、安全的镜像管理服务，支持对Docker镜像的存储、管理、镜像版本控制、权限控制、审计日志等功能。Harbor是由VMware提供的，可以运行在 Kubernetes集群中，也可以自托管在其他平台上。它在Docker Hub的基础上，加入了企业级的安全性、权限管理、审计等功能。

Harbor的主要功能特点：

• 高效的镜像管理：

  ✅ 支持Docker镜像的上传、下载和存储，方便管理多个镜像版本。 ✅ 支持多仓库、多项目管理，用户可以根据需要在不同项目和仓库中管理镜像。

• 安全性和权限控制：

  🔑 用户管理：通过LDAP或内部身份验证，支持细粒度的访问控制。 🔒 角色管理：可以为不同的用户分配不同的角色和权限，确保安全。 🛡️ 镜像签名：Harbor集成了Notary，支持镜像签名和验证，确保镜像的安全性。

• 镜像扫描：

  🕵️‍♂️ 集成了Clair安全扫描工具，可以自动扫描镜像中的漏洞，并给出修复建议。

• 支持Helm Charts：

  📦 除了支持Docker镜像，Harbor还支持Helm Charts的存储和管理，适用于Kubernetes环境。

• 多种存储后端支持：

  💾 Harbor支持多种后端存储选项，包括本地文件系统、NFS、S3 和其他分布式存储服务。

• 高可用性（HA）支持：

  🔄 支持集群部署，可以配置多个Harbor实例，提高系统的可用性和负载均衡。

• 审计日志：

  📝 审计日志功能可以记录所有操作，确保镜像的使用情况可以被追踪，符合企业安全要求。

• 界面友好：

  👨‍💻 Harbor 提供了一个基于Web的用户界面，用户可以通过浏览器进行镜像管理、权限设置等操作。

Harbor 的主要组件

1. 🧠 Core(核心服务) Core组件是Harbor的基础，它负责大部分的核心功能，包括用户管理、权限控制、任务调度等。所有其他组件都依赖于Core组件进行交互。

• 用户管理：提供用户注册、登录、身份验证（支持LDAP集成）等功能。
• 项目管理：用户可以在Harbor中创建多个项目，每个项目可以包含多个仓库。
• 权限管理：提供不同角色的权限管理功能，支持细粒度的权限控制。

2. 📦 Registry (镜像仓库) Registry是Harbor的核心存储组件，它用于存储Docker镜像。Registry组件是Harbor的镜像存储后端，支持对Docker镜像的CRUD（创建、读取、更新、删除）操作。

• 支持多个仓库：

  一个Harbor实例可以包含多个镜像仓库（Repository），每个仓库中可以存储多个镜像版本。

• 支持 Helm Charts:

  除了Docker镜像，Harbor 还支持Helm Charts的存储和管理，适用于Kubernetes环境。

• 分层存储：Registry 采用分层存储，每个镜像由多个层组成，支持高效存储和下载。

3. 🌐 UI (用户界面) UI 组件提供了一个友好的Web界面，用户可以通过浏览器访问并管理Harbor。

• 镜像管理：用户可以通过UI查看、上传、下载镜像。
• 用户和角色管理：通过UI可以管理用户、分配角色、设置权限。
• 项目和仓库管理：用户可以创建、删除项目，管理仓库。
• 安全扫描和审计日志：UI提供了镜像安全扫描和审计日志查看功能，帮助用户更好地管理镜像安全。

4. ⚙️ Job Service (任务服务) Job Service组件负责处理异步任务，确保Harbor中的任务（如镜像扫描、数据迁移等）能够可靠地执行。

• 任务调度：Job Service负责管理后台任务，例如镜像安全扫描、同步外部镜像仓库等。
• 状态管理：Job Service会跟踪任务的状态，确保任务执行完毕，并在任务失败时发出警告。

5. 🕵️‍♀️ Clair (镜像安全扫描) Clair 是一个用于扫描容器镜像中漏洞的工具。它集成在Harbor中，用于扫描镜像中的已知安全漏洞，帮助用户确保使用的镜像没有已知的安全风险。

• 漏洞扫描：Clair会扫描镜像中的每个层，并将发现的漏洞与漏洞数据库对比，生成漏洞报告。
• 报告查看：用户可以通过Harbor的UI查看镜像的安全报告，并根据报告中的建议采取措施。

6. 📝 Notary (镜像签名) Notary是Harbor的另一个重要安全组件，主要用于为镜像添加数字签名，以确保镜像的来源和完整性。Notary集成了Docker Content Trust（DCT），它允许用户对镜像进行签名和验证，确保镜像在传输过程中没有被篡改。

• 签名和验证：用户可以使用Notary对镜像进行签名，确保镜像的完整性和可信性。
• 镜像的版本控制：支持多个镜像版本的签名，增强了对镜像版本的信任控制。

7. 🔌 Portal (API 服务) Portal组件提供了Harbor的RESTful API接口，方便用户和第三方系统进行集成。通过 API，用户可以自动化管理Harbor的各种功能，如镜像上传、仓库创建、用户管理等。

• RESTful API：提供完整的API文档，支持镜像管理、用户管理、权限控制等功能。
• 集成与自动化：可以与CI/CD工具（如 Jenkins、GitLab）集成，实现自动化构建和部署。

8. 📊 ChartMuseum (Helm Charts 存储) ChartMuseum是Harbor集成的Helm Charts存储系统，支持存储和管理Kubernetes中使用的Helm Charts。

• Helm Charts存储：可以将Helm Charts上传到Harbor中，方便在Kubernetes中使用。
• 版本管理：支持Helm Charts的版本管理，可以查看和回滚到特定版本的Chart。
• 集成Kubernetes：Helm Charts存储功能与Kubernetes集成，简化了Helm Charts的管理和分发。

9. ⚡ Redis (缓存和队列) Redis组件用于Harbor中的缓存和队列管理。它优化了Harbor的性能，减少了数据库的负载。

• 缓存：缓存机制加快了数据访问速度。
• 队列管理：处理异步任务队列，确保任务能够高效排队和执行。

10. 🗄️ Database (数据库) 数据库 组件是Harbor存储所有配置信息、用户数据、镜像元数据等重要信息的地方。Harbor默认使用 PostgreSQL作为数据库。

• 存储元数据：数据库存储镜像的元数据、用户信息、权限配置、项目等数据。
• 高可用配置：数据库可以与Harbor配合配置为高可用环境，确保数据的持久性和可靠性。

Harbor安装

🔧 Harbor的安装可以通过Docker或Kubernetes两种方式进行。这里以Docker方式为例，演示如何在单机环境下搭建Harbor。

1. 系统要求

• 操作系统：Linux 系统（如 Ubuntu、CentOS）

• Docker：Harbor 依赖 Docker 来运行容器化应用，确保您的服务器上已安装 Docker 和 Docker Compose。

• Docker Compose：用于编排多个Docker容器。

2. 安装 Docker 和 Docker Compose（如果尚未安装）

• 安装Docker：参考前面的安装方法。

• 安装Docker Compose：

sudo apt-get update
sudo apt-get install docker-compose

• 检查安装是否成功✅：

docker --version
docker-compose --version

3. 安装 Harbor

可以从Harbor的GitHub或官方发布页面下载最新版本的Harbor。

1. 下载Harbor安装包

# 进入您想下载 Harbor 的目录
wget https://github.com/goharbor/harbor/releases/download/v2.11.2/harbor-offline-installer-v2.11.2.tgz

2. 解压安装包并进入目录

解压下载的文件：

tar xvf harbor-offline-installer-v2.11.2.tgz
cd harbor

3. 配置Harbor

在 Harbor 解压后的目录中，有一个配置文件harbor.yml。需要根据实际情况修改配置文件中的一些参数。

编辑harbor.yml配置文件：

vim harbor.yml

常见的配置项：

• hostname：设置Harbor的访问域名，建议使用静态IP或域名。
• http / https 配置：如果需要HTTPS配置，可以设置证书和私钥路径；如果使用HTTP协议，则可以跳过。

hostname: <your-domain>
http:
  port: 9200
https:
  port: 443
  certificate: /etc/docker/certs.d/<your-domain>_public.crt
  private_key: /etc/docker/certs.d/<your-domain>.key
data_volume: /home/harbor/data
harbor_admin_password: xxx
jobservice:
  # Maximum number of job workers in job service
  max_job_workers: 10
notification:
  # Maximum retry count for webhook job
  webhook_job_max_retry: 10
log:
  # options are debug, info, warning, error, fatal
  level: info
database:
  password: root123
  max_idle_conns: 100
  max_open_conns: 900

chart:
  # Change the value of absolute_url to enabled can enable absolute url in chart
  absolute_url: disabled

# Log configurations
log:
  level: info
  local:
    rotate_count: 50
    rotate_size: 200M
    # The directory on your host that store log
    location: /var/log/harbor

💡 强调, 这一步很重要：证书可以到云服务提供商创建一个，放到/etc/docker/certs.d下面；

数据库配置：如果使用外部数据库，可以修改相关配置。 保存文件并退出。

4. 安装Harbor

在Harbor解压后的目录中，执行以下命令安装Harbor。

sudo ./install.sh

该命令会根据harbor.yml配置文件启动Docker容器，拉取相关镜像并启动Harbor服务。

5. 启动Harbor

安装完成后，Harbor会自动启动。如果需要手动启动，可以运行：

sudo docker-compose up -d

6. 停止Harbor

如果需要停止Harbor，使用以下命令：

sudo docker-compose down -v

Harbor使用

1. 访问Harbor Web界面

打开浏览器，访问 https://<your-domain>（即配置文件中设置的hostname地址）。使用默认用户名 admin 和密码(harbor.yaml文件中填的密码)

2. 设置用户和权限

登录后，可以在Web界面中创建新的用户、设置仓库权限等。

3. 创建项目

创建develop项目，后面jenkins构建镜像时，会将构建产物上传到harbor develop中，然后Kubectl会从harbor develop中拉取镜像。

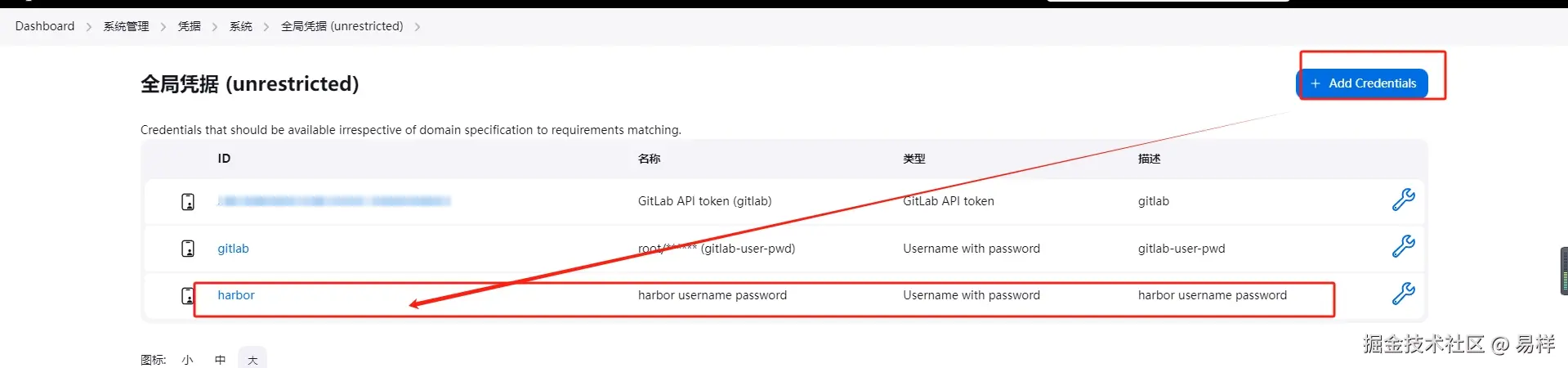

4. Jenkins中添加Harbor凭证
