IP 分片和组装的具体过程

本次主题是IP 分片与组装完整过程。

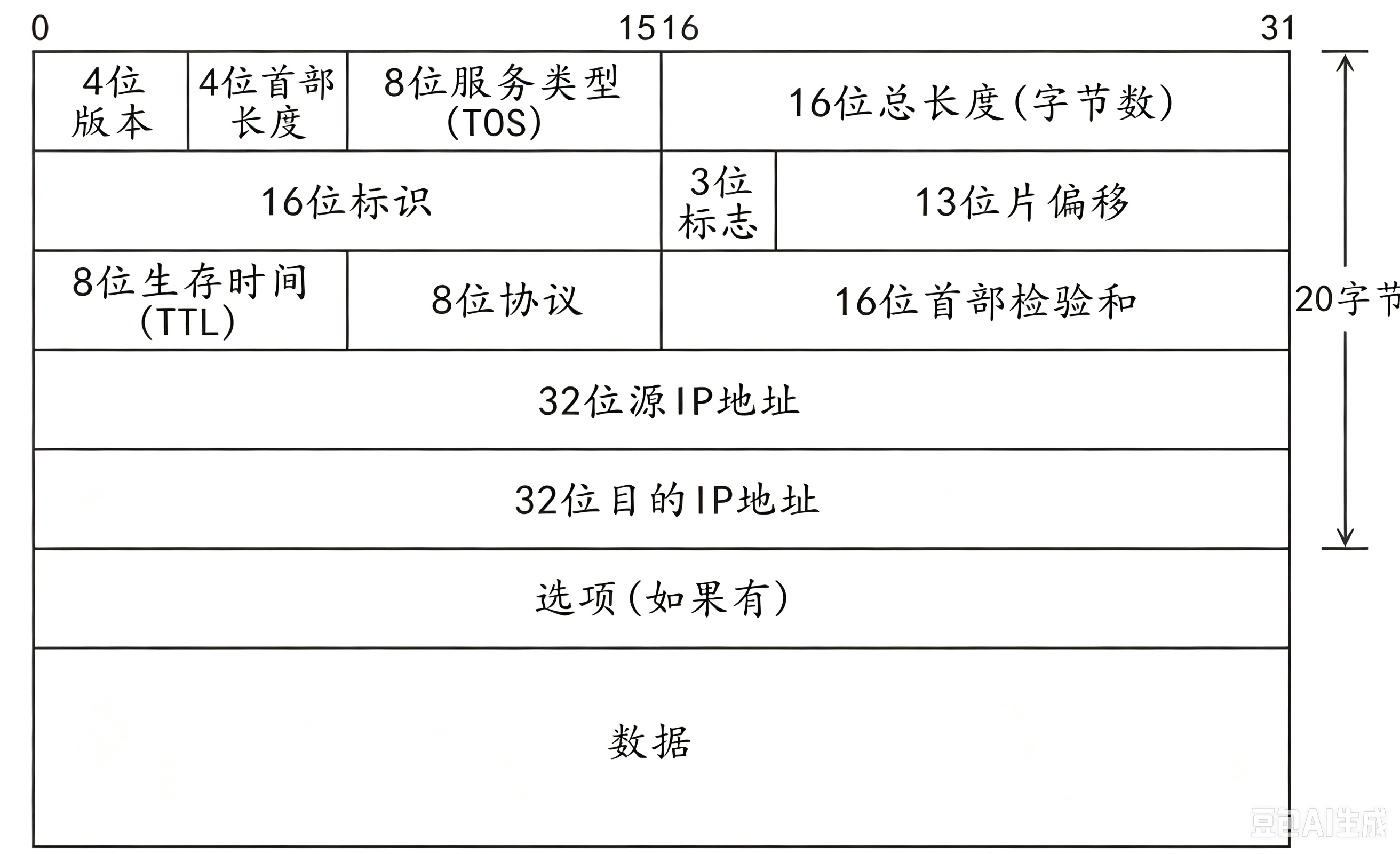

在此之前，我们完整讲解过 IP 报头整体格式，其中有三个关键字段，需要在本篇中深度拆解，这三个字段是支撑 IP 分片功能的核心：

16 位标识 (Identification)
3 位标志 (Flags)
13 位片偏移 (Fragment Offset)

一、分片依赖的三大 IP 头部关键字段

需要重点掌握的三个字段：16 位标识 (Identification)、3 位标志 (Flags)、13 位片偏移 (Fragment Offset)，三者协同完成 IP 报文分片、接收端重组。

注意：片偏移 (13 位) 表示本片数据在它所属的原始数据报数据区中的偏移量 (以8字节为单位)

16 位标识 (Identification) 源主机为每一份原始 IP 报文分配唯一标识；如果原始报文被分片拆分，所有分片的id完全相同。接收端依靠相同标识，区分哪些分片属于同一个原始报文，方便后续统一组装。

3 位标志 (Flags) 三位中第一位为保留位（预留扩展，当前固定置 0，不使用）；剩余两位核心：

判定规则：非末尾分片MF=1；末尾分片 / 未分片完整报文MF=0。

DF位（Do Not Fragment，禁止分片）：置 1 时代表禁止分片 。若报文长度超过链路MTU，设备直接丢弃报文，不会做分片处理。
MF位（More Fragment，更多分片）：置 1 代表当前分片后仍有其他分片 ；置 0 代表当前是最后一片分片。

13 位片偏移 (Fragment Offset) 表示当前分片数据载荷 在原始报文数据区的起始位置，单位固定为 8 字节。

真实字节偏移 = 分片偏移数值 × 8【相当于左移 3 位】
**强制约束【规定】：**除最后一片分片外，其余所有分片的数据载荷长度必须是 8 的整数倍，保证分片数据连续无空隙。
设计逻辑： IP 报文总长度为 16 位（最大 65535 字节），13 位偏移仅能存储 0~8191 的数值；将真实偏移除以 8 压缩存储，最大可覆盖8191×8=65528字节，完全适配 IP 报文最大长度。

二、分片产生的底层背景：`MTU`与`MSS`约束

2.1 什么是`MTU`（最大传输单元 `Maximum Transmission Unit`）

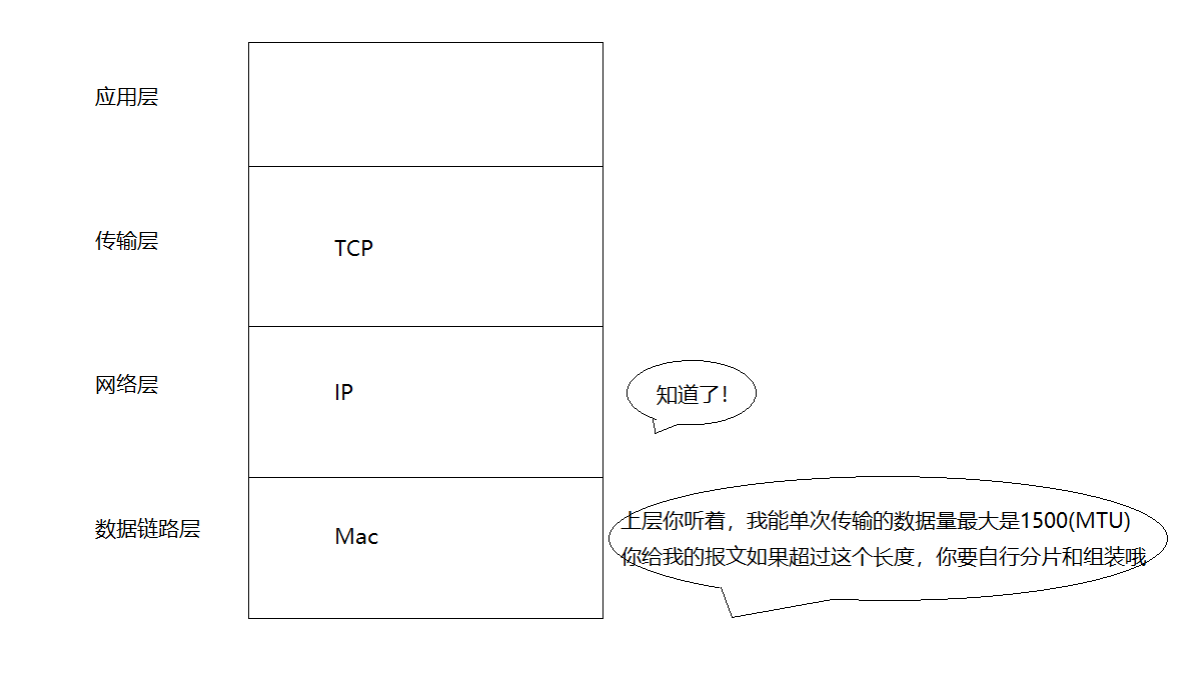

数据链路层（以太网MAC帧）规定单次能承载的上层数据最大长度，以太网标准MTU=1500字节。这里的 1500 字节特指**MAC帧的有效载荷** ，也就是网络层交付给链路层的完整 IP 报文总长度 上限。如果 IP 报文超过 1500 字节，链路层无法直接传输，必须由 IP 层分片。

云服务器网口eth0默认MTU=1500，该数值支持手动配置修改。

bash 复制代码

ens0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.10.132  netmask 255.255.255.0  broadcast 192.168.10.255
        inet6 fe80::20c:29ff:fe9b:4fa0  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:9b:4f:a0  txqueuelen 1000  (Ethernet)
        RX packets 29  bytes 3846 (3.8 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 45  bytes 6153 (6.1 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

2.2 `IP`、`TCP`、`MAC`三层数据长度协同规则

IP 标准头部固定 20 字节，因此交付给MAC层的 IP 报文最大 1500 字节，其中数据载荷最大只能 1480 字节（1500-20）。

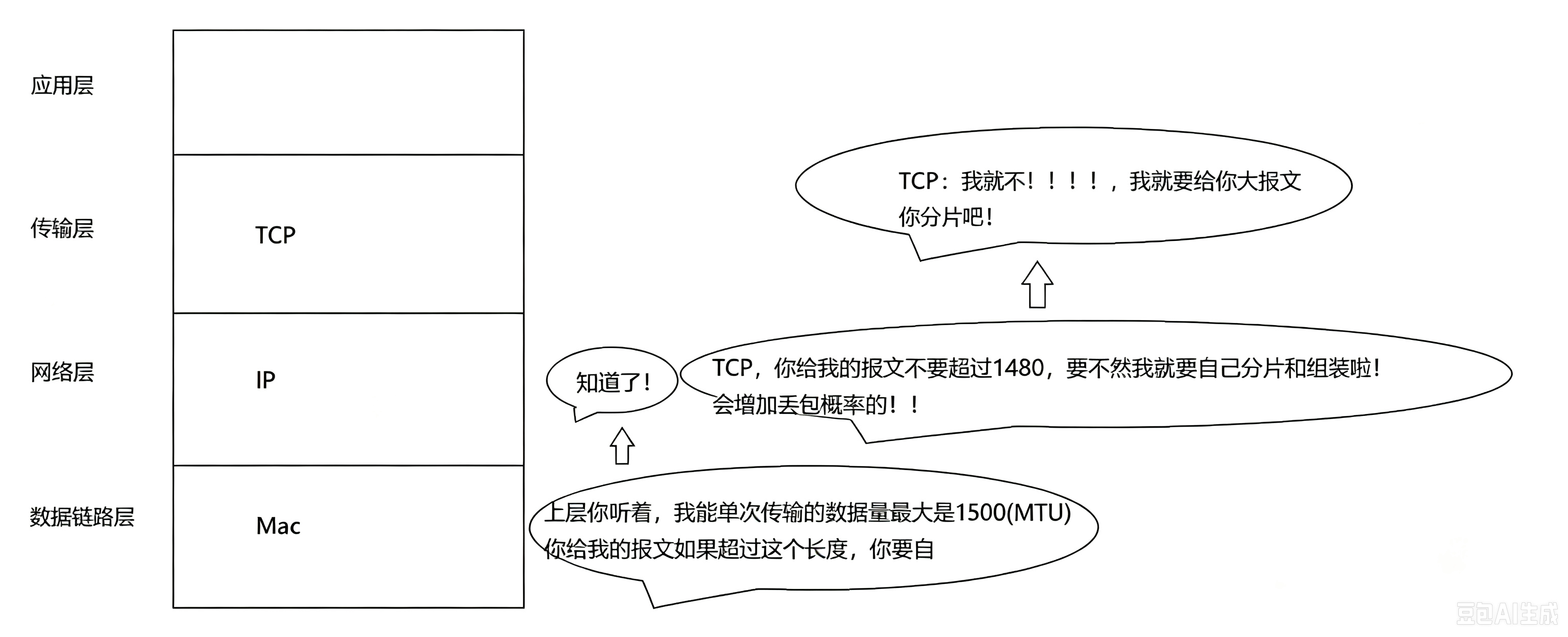

IP 层会向上告知 TCP：下发的数据段载荷不要超过 1480 字节。

TCP 头部标准 20 字节，因此 TCP 实际发送的业务数据最大为 1460 字节，该数值称为**MSS（最大段尺寸 Maximum Segment Size）**。

理想场景：TCP 严格遵守MSS=1460，TCP 段 20 字节头部 + 1460 业务数据 = 1480 字节载荷，加上 IP20 字节头部刚好 1500 字节，三层无分片、传输效率最高。

2.3 强制分片的痛点：丢包概率大幅上升

若 TCP 下发超过 1480 字节的大数据段，IP 层必须执行分片，会产生严重缺陷：原始报文拆分多片后，任意一片分片丢失，接收端都无法完成组装 ，会直接丢弃所有已收到的同标识分片，TCP 收不到对应ACK应答，触发超时重传。

举例：一份报文拆分为 3 片，单片丢包概率 1%，整体报文丢失概率提升至 3%；分片数量越多，丢包风险越高。因此工程中会尽量规避 IP 分片。

三、实例实操：3000 字节 IP 报文完整分片流程

前置已知条件

原始 IP 报文总长度：3000 字节
IP 标准头部：20 字节，原始报文数据载荷 = 3000 - 20 = 2980 字节
链路MTU=1500，单分片最大总长度 1500 字节，单片最大数据载荷 = 1500 - 20 = 1480 字节
统一标识：1234（所有分片标识完全一致）
分片规则：每一片分片都必须携带完整独立 IP 头部 ，头部复制原始报文 IP 头，仅修改Flags、Fragment Offset字段；源 IP、目的 IP、版本、生存时间、协议等字段保持不变。

分片拆分计算

原始载荷 2980 字节，单片最多承载 1480 字节载荷：

第 1 片：数据载荷 1480 字节，IP 头部 20 字节，分片总长 1500 字节

MF=1（后续还有分片）
真实偏移字节：0，分片偏移数值 = 0 ÷ 8 = 0

第 2 片：数据载荷 1480 字节，IP 头部 20 字节，分片总长 1500 字节

MF=1（后续还有分片）
真实偏移字节：1480，分片偏移数值 = 1480 ÷ 8 = 185

第 3 片：剩余载荷 2980 - 1480 - 1480 = 20 字节，IP 头部 20 字节，分片总长 40 字节

MF=0（最后一片，无后续分片）
真实偏移字节：1480 + 1480 = 2960，分片偏移数值 = 2960 ÷ 8 = 370

分片核心细节补充

**不能直接将 3000 字节报文对半拆分：**后半段若无独立 IP 头部，缺少源 / 目的 IP 地址，路由器无法路由转发。网络中每一个分片都等同于一份独立完整 IP 报文，可独立选路传输。

**分片头部来源：**全部复制原始 IP 头部副本，仅修改分片相关字段。

数据链路层最小载荷适配： 最后一片仅 20 字节载荷，若不满足MAC帧最小载荷要求，链路层会自动填充占位字节，上层 IP 无需处理。

偏移量定义边界： 片偏移只针对原始报文的数据载荷计算，不包含原始 IP 头部 20 字节。

四、接收端分片完整组装流程

组装分为三步：识别分片报文 → 判断分片是否全部收齐 → 按偏移排序重组完整报文

4.1 第一步：接收端如何判断收到的 IP 报文是分片？

接收端依靠MF标志、Fragment Offset两个字段联合判定：

未分片完整报文满足两个条件：MF=0 且片偏移 = 0；

只要满足任意一条，即为分片报文：

MF=1，代表后方存在更多分片；
片偏移≠0，代表该分片不是原始报文的起始数据段（哪怕MF=0，仅末尾分片会出现此情况）。

4.2 第二步：如何判断同一原始报文的分片全部收齐？

分片分组 ：通过 16 位标识 (Identification)，将标识相同的分片归集为一组，代表属于同一份原始报文。

分片完整性校验

必须存在片偏移 = 0的分片：缺失代表首片丢失，整组分片直接丢弃；
必须存在**MF=0**的分片：缺失代表末尾分片丢失，持续等待超时后丢弃全部分片；
分片连续校验：将所有分片按片偏移升序排序；用当前分片真实偏移字节 + 当前分片载荷长度，结果必须等于下一分片真实偏移字节。不相等即代表中间分片丢失，整组丢弃。

4.3 第三步：分片重组完整 IP 报文

将归集完成、校验完整的分片，按照片偏移从小到大排序；
剥离每一片的独立 IP 头部，只提取分片内部的数据载荷；
按偏移顺序拼接所有载荷，还原原始 2980 字节完整数据；
重新生成一份标准 20 字节 IP 头部，填充原始报文总长度、校验和等字段，组装出完整 3000 字节 IP 报文；
将组装完成的完整 IP 报文向上交付 TCP 传输层。

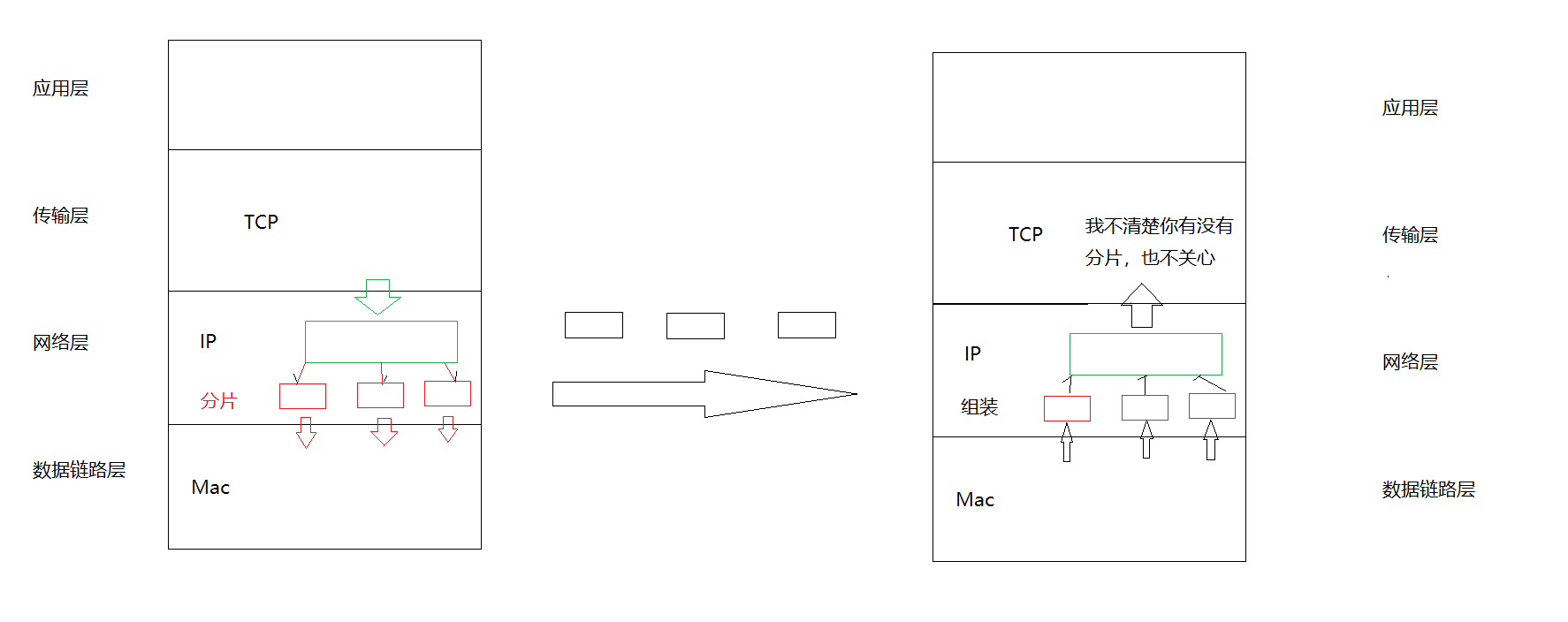

补充特性：IP 分片、重组对上层 TCP 完全透明。TCP 下发大数据段，只会收到组装完成的完整报文，全程感知不到底层分片操作。

五、总结

分片三大核心字段： 16 位标识区分同源分片、3 位DF/MF标志控制分片权限与分片收尾、13 位片偏移记录分片数据位置；

分片根源是链路MTU=1500字节限制，TCPMSS=1460是规避分片的最优方案；

**分片硬性规则：**所有分片携带独立 IP 头部，除末尾分片外，载荷长度必须是 8 字节整数倍；

**组装核心逻辑：**标识分组、偏移排序、连续校验，缺任意分片则整份报文失效，重传代价高。

本次 IP 分片与组装加餐内容到此结束，我们下一讲继续新主题。
