本节课的目标
[GPIO 宏观认识：它到底是什么](#GPIO 宏观认识：它到底是什么)
[GPIO 引脚与 IO：看得见的部分](#GPIO 引脚与 IO：看得见的部分)
[GPIO 端口位基本电路结构](#GPIO 端口位基本电路结构)
[I/O 端口保护：钳位电路](#I/O 端口保护：钳位电路)
[GPIO 的八种工作模式总览](#GPIO 的八种工作模式总览)
输出模式详解
输入模式详解
[实战一：GPIO 输出点亮 LED](#实战一：GPIO 输出点亮 LED)
[实战二：GPIO 输入按键检测](#实战二：GPIO 输入按键检测)
附录：必须补的基础知识

一、本节课的目标

学完这一节，你应当能回答这几个问题：

单片机内部导线上流动的信号，到底是什么？
GPIO 模块在 MCU 内部是干什么的？
GPIO 的八种输入输出模式分别是什么？各有什么特点？
通用推挽、通用开漏、复用推挽、复用开漏有什么区别？
上拉输入、下拉输入、浮空输入、模拟输入分别怎么用？
复用器、P-MOS/N-MOS、施密特触发器这些硬件单元是怎么工作的？
欧姆定律和上拉/下拉电阻到底是什么关系？钳位保护电路怎么保护芯片？
代码层面为什么要先开时钟？（为后续 RCC 章节做铺垫）

一句话总结本节使命：学会「指挥」芯片去「感知」外部世界发生了什么，并「操控」外部设备做出动作。

二、GPIO 宏观认识：它到底是什么

2.1 GPIO 是什么？

GPIO 是 General Purpose Input/Output 的简写，中文叫通用输入/输出。

字面理解：它是 MCU（单片机）内部一个专门负责输入输出 的控制器电路。所谓"输入输出"，本质就一件事------输入输出高低电平。

2.2 输入输出的本质

我们分两半来看：

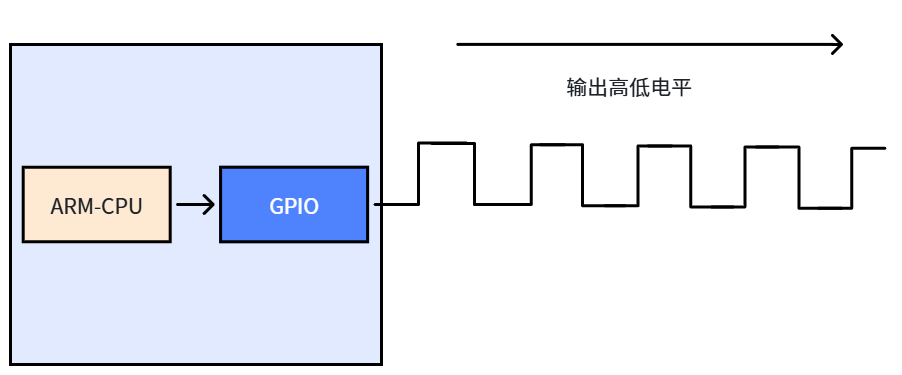

为什么要输出？

输出的本质是「控制」。MCU 把高低电平送到引脚上，外部设备按电压不同做出不同反应：

输出高电平，LED 会把它理解成「要求点亮我」；
输出高电平，电机驱动电路会把它理解成「电机正转」；
输出高电平，串口接收方会把它理解成「收到了一个 1」。

反过来，输出低电平，含义就反过来了。

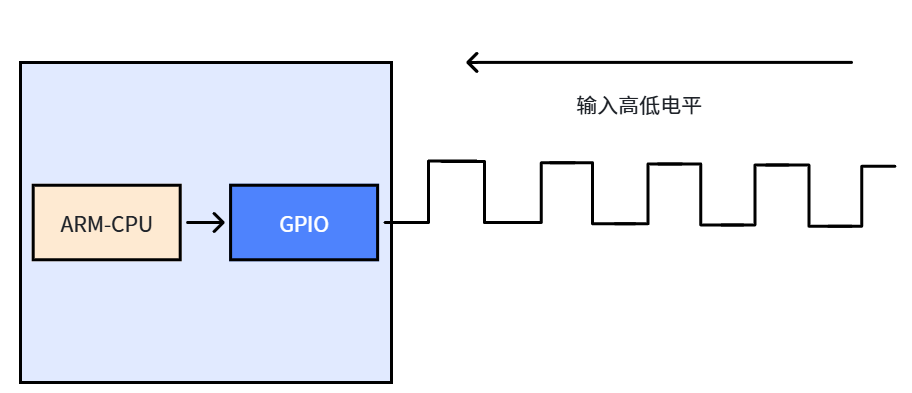

为什么要输入？

单片机的核心作用是控制，而控制的前提是获取信息。MCU 需要知道：

开关有没有被按下？
传感器感受到数据变化了吗？
设备现在是休眠还是唤醒？

然后 MCU 根据读到的状态，再通过输出去控制外设、或者把状态报告给用户。

所以一句话：

输入输出的手段是「高低电平」，目的是「获取外设信息、控制外设」。

2.3 为什么叫"通用"输入输出？

"通用" = 一个东西发明出来，是给大家用的。

英语是世界"通用"语言------英国人用、美国人用、中国人也用。GPIO 也是这个道理：

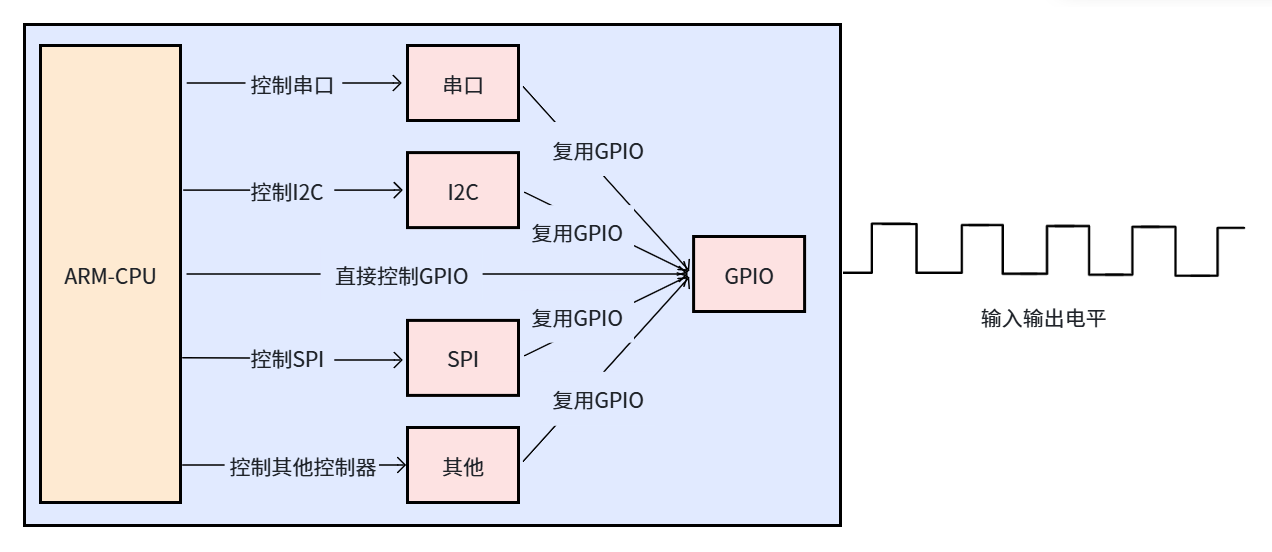

MCU 内部以后会集成很多外设控制器（串口、I2C、SPI、定时器......）。这些外设控制器也要对外输出高低电平、控制外部设备。难道给每个外设控制器都单独焊一套「输入输出高低电平」的硬件电路吗？那复杂度、功耗、成本都会爆炸。

于是聪明的工程师想：GPIO 反正已经把输入输出高低电平这件事做完了，其他外设控制器直接用 GPIO 的电路不就行了？

这就是"通用"二字的来历：

GPIO 是所有片上外设共享的「输入输出通道」。

我们把「其他外设控制器直接使用 GPIO 硬件电路进行输入输出」的做法，叫做 复用 GPIO（后面的章节会细讲）。

2.4 MCU 与 CPU 的关系

这里先埋一个非常重要的观念：

MCU ≠ CPU

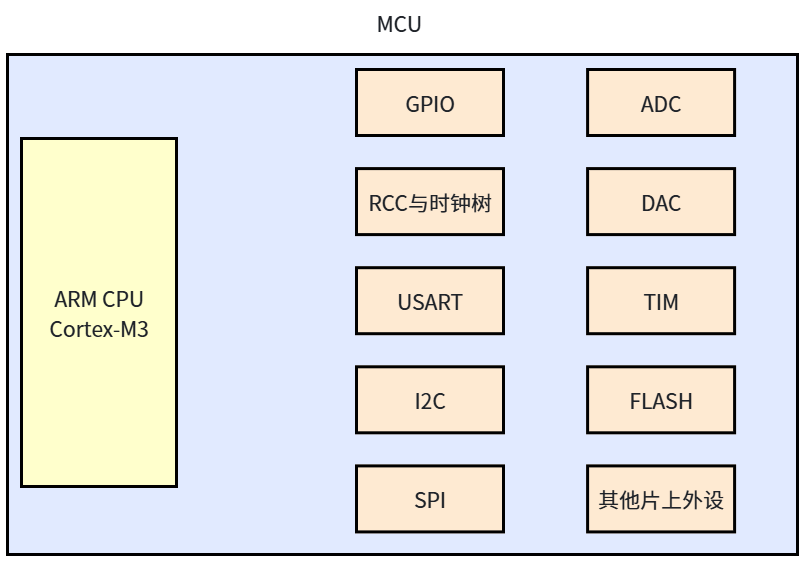

MCU（单片机）内部 = ARM-CPU 核心 + 一堆片上外设控制器。

GPIO 不是只给 CPU 用的，而是给所有片上设备提供 IO 能力的。这也是为什么 STM32 芯片上大部分引脚都是 GPIO 引脚，也是为什么要优先学习 GPIO。

💡 知识小结

问：什么是 GPIO？它在单片机里扮演什么角色？

答： GPIO 是 General Purpose Input/Output 的缩写，即"通用输入/输出"，是 MCU 内部专门负责输入输出高低电平的控制器电路。它的本质工作是输入输出高低电平：输出高电平可以让 LED 点亮、电机正转；输入则用来感知外部状态，比如按键有没有按下、传感器有没有变化。所谓"通用"，是指它并不只给 CPU 使用，而是给 MCU 内部所有片上外设控制器共享的 IO 通道------外设不需要自己重复造输入输出电路，直接复用 GPIO 即可，这样能大幅降低芯片的复杂度、功耗和成本。换句话说，GPIO 是 MCU 与外部世界交换信息的"通用接口"。

三、GPIO 引脚与 IO：看得见的部分

3.1 GPIO 的外部引脚

对 GPIO 最直观的认识，就是芯片外面那一圈金属针脚。

STM32F103ZET6 的引脚分布中，标为 PAx ~ PGx 的就是 GPIO 管脚（P = Port 端口，A~G 是端口名，x 是 0~15 的引脚号）。

几个概念先分清（其实是一个意思）：

针脚 / 引脚 / 管脚：都是指 MCU 上那圈金属针脚，三个词等价。
可编程引脚 ：STM32F103ZET6 一共有 112 个 可编程 GPIO 引脚，分为 PA、PB、PC、PD、PE、PF、PG 共 7 组，每组 16 个（0~15）。

3.2 MCU 外部视角：引脚怎么和外设关联？

引脚对外一般有两种工作方式。

方式一：输入（Input）------ 感知外部世界

例如外接一个按键：

按键没按下时，引脚接 VDD，GPIO 读到高电平；
按键按下时，引脚接通 GND，GPIO 读到低电平。

GPIO 就是靠引脚上电压的高低，来"感知"外部状态的变化。

方式二：输出（Output）------ 控制外部世界

例如外接一个小灯泡（LED）：

GPIO 输出低电平，灯泡左右产生压差、形成电流，灯亮；
GPIO 输出高电平，灯泡两端电压一样、没有压差就没有电流，灯灭。

⚠️ 避免思维定式：不是所有外设都是"高电平有效"。比如上面这个接法，就是"低电平点亮"，输出高电平反而点不亮。所以高电平不一定代表"有效"，一切以电路为准。

一句话总结 GPIO 和外设的关系：

MCU 引脚外接各种外设（LED、按键、蜂鸣器、EEPROM......），MCU 内部有对应的输入/输出寄存器。向寄存器写数据，就能从引脚输出高低电平；从寄存器读数据，就能获取引脚当前的高低电平。

3.3 MCU 内部视角：GPIO 的拓扑结构

从芯片内部看，GPIO 是层状、多叉树型的组织结构：

复制代码

ARM-CPU 核心
     │  数据总线
     ▼
GPIO 控制器（挂接在 APB2 桥上）
     │
     ▼
GPIO Port（一组一组，如 GPIOA~GPIOG）
     │
     ▼
GPIO Pin（每一个引脚，如 PA0、PB3）
     │
     ▼
外部真实管脚（芯片针脚）

几个名词必须弄懂：

Pin（引脚）：单个引脚，如 PA0、PB3。
Port（端口）：一组引脚。为什么叫 Port 而不叫 Group？因为 Port（港口）在计算机领域本身就有"数据交换入口/出口"的含义，能体现"数据进出"的概念，而 Group 只体现"分组"，体现不了数据交换。
关键细节 ：
1. 所有 GPIO 控制器都挂接在 APB2 桥设备上；
2. STM32F103ZET6 一共 7 组端口：GPIOA ~ GPIOG；
3. 每个 GPIOX 管理 0~15 共 16 个引脚；
4. 管理方式是层状的、多叉树型结构。

3.4 端口位的概念

GPIO 端口位 = 端口中单个引脚的控制单元，例如 PA0、PB3。

⚠️ 最重要的一句话：

每一个引脚在 MCU 内部都对应一套完整的「端口位电路」，每个引脚都能独立进行输入输出。搞懂了一个引脚是怎么输入输出的，就搞懂了所有引脚。

💡 知识小结

问：GPIO 的 Pin 和 Port 是什么关系？GPIO 在 MCU 内部是怎么组织的？

答： GPIO 的 Pin 指单个引脚（如 PA0），Port 指一组引脚组成的端口（如 GPIOA）。STM32F103ZET6 共有 GPIOA~GPIOG 七组端口，每组管理 16 个引脚，全部挂接在 APB2 总线上。内部是"CPU 核心 → 数据总线 → GPIO 控制器 → GPIO Port → GPIO Pin → 外部管脚"的层状多叉树结构。每个引脚在芯片内部都有独立的端口位电路，可独立完成输入输出。之所以叫 Port（端口）而不是 Group，是因为 Port 在计算机领域有"数据交换出入口"的含义，能体现数据交换的本质。

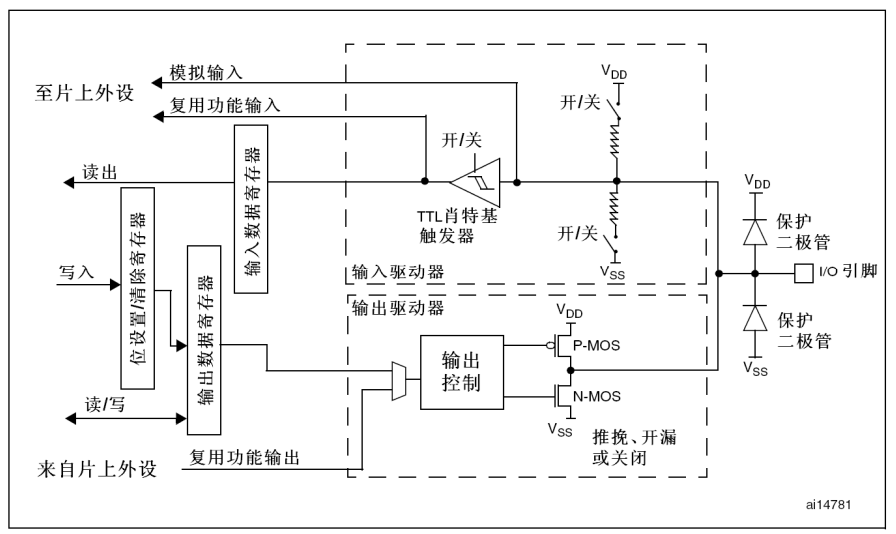

四、GPIO 端口位基本电路结构

前面看的是"外形"，现在钻进芯片内部，看一个引脚到底怎么完成输入输出。

STM32F103ZET6 每个 GPIO 端口位的基本电路，逻辑上分成两大部分：

I/O 输入路径（上方）
I/O 输出路径（下方）

👓 速记口诀：上 I 下 O（上面是 Input 输入，下面是 Output 输出）。

在深挖之前，先想清楚两个宏观问题：

A. 输入的数据给谁了？ → 给 MCU 内部所有想读它的单元。输入寄存器只是先存起来，谁需要谁读。
B. 输出是谁在输出？ → 不一定是 CPU！可能是 CPU，也可能是其他片上外设（通过复用器选择）。

这就引出 GPIO 设计的核心思想：

GPIO 不是只让 ARM-CPU 做 IO 的，而是让所有片上外设都能做 IO。这是 STM32 大部分引脚都是 GPIO 引脚的根本原因，也是我们要先学 GPIO 的原因------它为所有片上外设提供了 IO 能力。

好处：其他片上外设不用单独设计 IO 接口电路，直接复用 GPIO。硬件电路简单了 → 功耗低了 → 芯片便宜了 → 应用场景多了。

💡 知识小结

问：GPIO 端口位电路大致由哪几部分构成？为什么 GPIO 要设计成"通用"给所有外设用？

答： GPIO 端口位电路（每个引脚一套）逻辑上分为两部分：上方的输入路径和下方的输出路径，所以叫"上 I 下 O"。输入路径负责把外部引脚电平经过触发器整形后存进输入寄存器；输出路径负责把内部逻辑电平经过驱动电路后从引脚送出去。GPIO 设计成"通用"的原因在于：MCU 内部集成的大量片上外设（串口、I2C、SPI 等）都需要对外做输入输出，让每个外设都单独设计 IO 硬件电路会显著增加复杂度、功耗和成本，所以统一复用 GPIO 这条通道，既简化了芯片设计，又降低了成本。

五、I/O 端口保护：钳位电路

5.1 端口保护在哪里

每个引脚的最外面，贴着芯片边界的位置，有一个 I/O 保护电路 ，本质上是一个双二极管钳位电路。

5.2 二极管是什么

二极管是一种单向导电的电子元件：只允许电流从正极（阳极）流向负极（阴极），反向则阻断。

电压差形成电流，电流驱动二极管导通；
二极管导通压降一般在 0.6V ~ 0.7V 左右（二极管自身有电阻，会承担一部分电压）。

5.3 端口钳位保护原理

假设：VDD = 3.3V，VSS = 0V，二极管导通压降 = 0.7V。

保护电路的作用：

当输入电压 ≥ VDD + 0.7V 时，上路二极管导通，引脚电压被钳位在 VDD + 0.7V 左右，不再继续升高；
当输入电压 ≤ VSS − 0.7V 时，下路二极管导通，引脚电压被钳位在 VSS − 0.7V 左右，不再继续下降。

思考：数值具体是多少不重要，重要的是------

因为有了钳位保护二极管，就能有效防止不合理电压灌进引脚、形成大电流，从而击穿 MCU 内部元器件。这本质是一种保护电路。

什么时候会出现不符合预期的电压？最常见的就是静电。

5.4 静电与经验之谈

用手触碰 MCU 引脚，可能因静电导致引脚电压过大，此时保护电路就非常重要；
静电电压范围大约 ±2kV ~ ±15kV；
不要轻易用手去摸 MCU 针脚；
偶尔的超范围电压不一定击穿元器件，最怕的是持续的超范围电压；
电压的正负其实只是人为规定，真正重要的是压差。

💡 知识小结

问：GPIO 引脚上的钳位保护电路是什么？为什么需要它？

答：引脚入口处有一个双二极管钳位保护电路。它由上下两个二极管构成：当输入电压高于 VDD 加二极管导通压降时，上二极管导通，把引脚电压钳位在高位；当输入电压低于 VSS 减导通压降时，下二极管导通，把引脚电压钳位在低位。它的作用是在静电、误接等异常电压进入引脚时，把电压限制在安全范围，避免形成大电流击穿芯片内部电路，本质上是一种硬件保护机制。

六、GPIO 的八种工作模式总览

GPIO 负责输入输出，而输入输出有多种工作模式：

输出模式（4 种）

	推挽	开漏
通用	通用推挽输出	通用开漏输出
复用	复用推挽输出	复用开漏输出

输入模式（4 种）

浮空输入
上拉输入
下拉输入
模拟输入

为什么 GPIO 需要这么多 I/O 模式？

GPIO 不只是给 CPU 直接输入输出的，还会被其他片上外设复用，所以它必须够"通用"；
其他外设什么时候用、怎么用完全不确定，所以 GPIO 得把输入输出功能做得多模式化，给外设更多选择；
打个比方：键盘不能只有游戏需要的 WASD 几个键，因为键盘还要给人编程、写文档、聊天用，键必须足够多才能覆盖各种场景。

一句话总结：GPIO 有这么多 I/O 模式，是为了满足不同片上外设在不同场景下的 IO 需求。

💡 知识小结

问：GPIO 有哪八种工作模式？为什么需要这么多模式？

答： GPIO 有四种输出模式和四种输入模式。输出模式包括通用推挽、通用开漏、复用推挽、复用开漏；输入模式包括浮空输入、上拉输入、下拉输入、模拟输入。之所以需要这么多模式，是因为 GPIO 是"大家"的------它不仅要给 CPU 做简单 IO，还要被各种片上外设在不同场景下复用；不同外设的驱动方式、电平需求、抗干扰要求各不相同，模式多，才能灵活匹配各种应用场景，这也是"通用"二字的体现。

七、输出模式详解

7.1 输出部分在哪里？

输出模式下，我们关注的是端口位电路中的输出路径（下 I/O 部分），也就是如何通过引脚把电平送出去。

7.2 通用 vs 复用

先弄清楚 4 种输出模式的命名含义：

通用（普通/通常） ：指通常使用，即由 ARM-CPU 直接控制 GPIO 输出。
复用（重复使用） ：指 MCU 内部的片上外设复用 GPIO 进行输入输出。

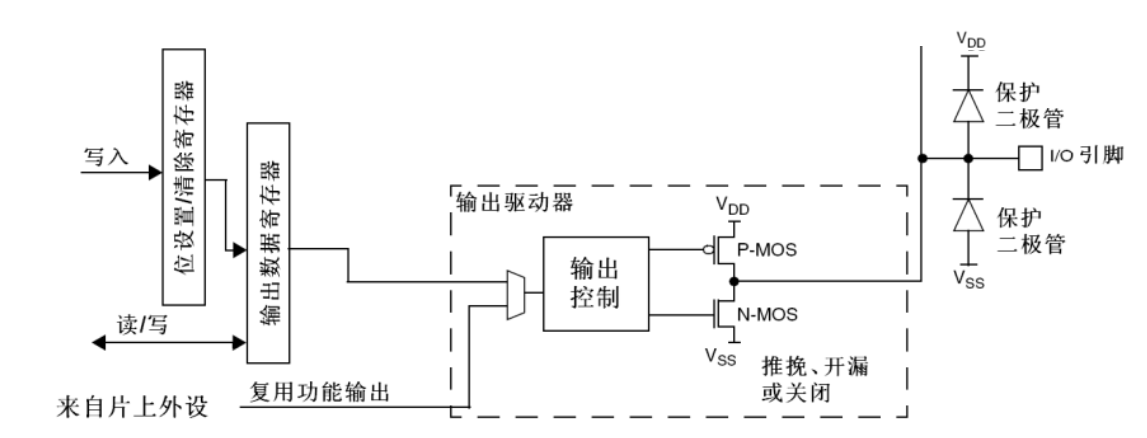

7.3 理解输出原理 ------ 三个关键硬件单元

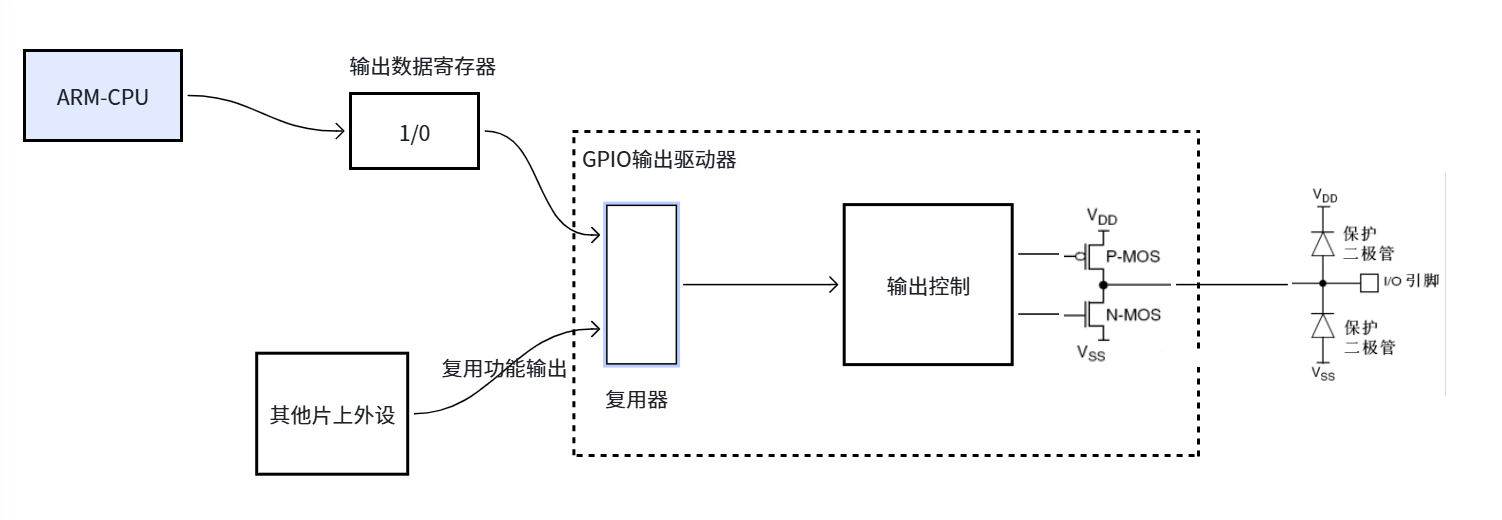

为了讲清楚，我们把输出电路简化成一个 1 位版本（寄存器本来是多位的，这里为了好理解，先只画一位）。

简化为：

7.3.1 复用器（Multiplexer）

复用器是什么？ 从多组输入信号中选择一个作为有效输入。

为什么要有复用器？ GPIO 到底是被 CPU 直接使用，还是被其他片上外设复用，就由它说了算。它决定了"信号源"是谁。

7.3.2 输出控制电路

接收内部逻辑电平，直接驱动输出级 MOS 管的栅极，控制其通断，从而把弱信号转换为具有足够驱动能力的外部输出电平。

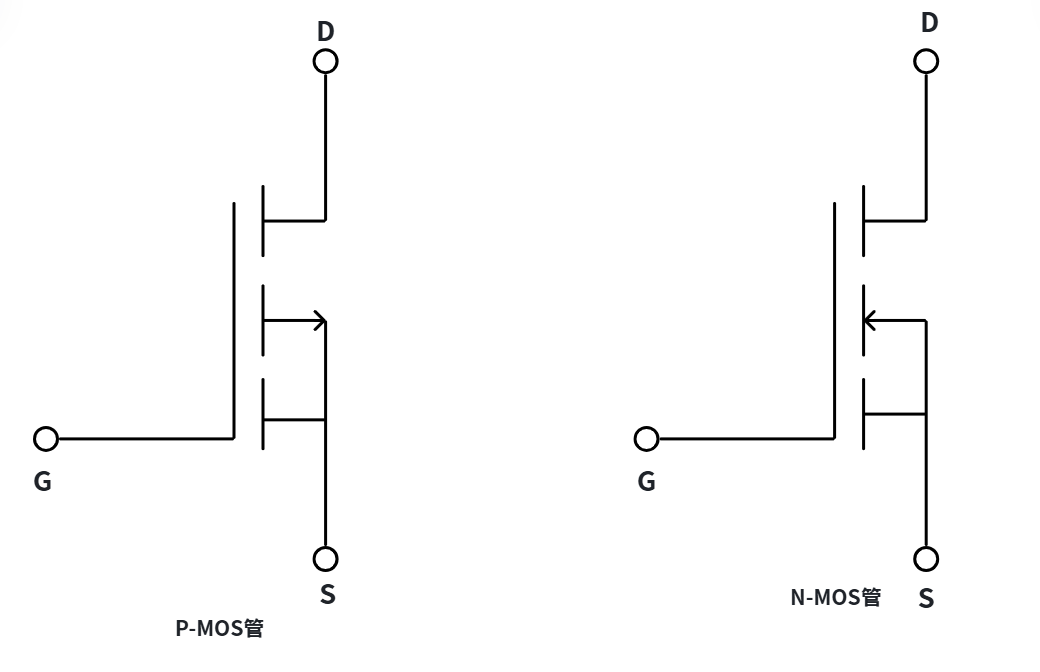

7.3.3 P-MOS 和 N-MOS（重点！）

MOS：金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor，缩写 MOSFET，再简称 MOS）。

P-MOS：P 沟道金属氧化物半导体。P = positive（积极的、正向的）。
N-MOS：N 沟道金属氧化物半导体。N = negative（消极的、负面的、反向的）。

MOS 管的本质：一个由电压控制通断的开关。

MOS 管有三个极（记三个字母就够了）：

符号	全称	含义
S	Source（源极）	载流子（电子/空穴）的来源
D	Drain（漏极）	载流子最终从这里流出器件
G	Gate（栅极）	"门"，开关的开启与关闭由它控制

未来接线方式：S 和 D 接 VCC 或 GND，G 接控制电路。真正的电流是在 S 和 D 之间流动的。

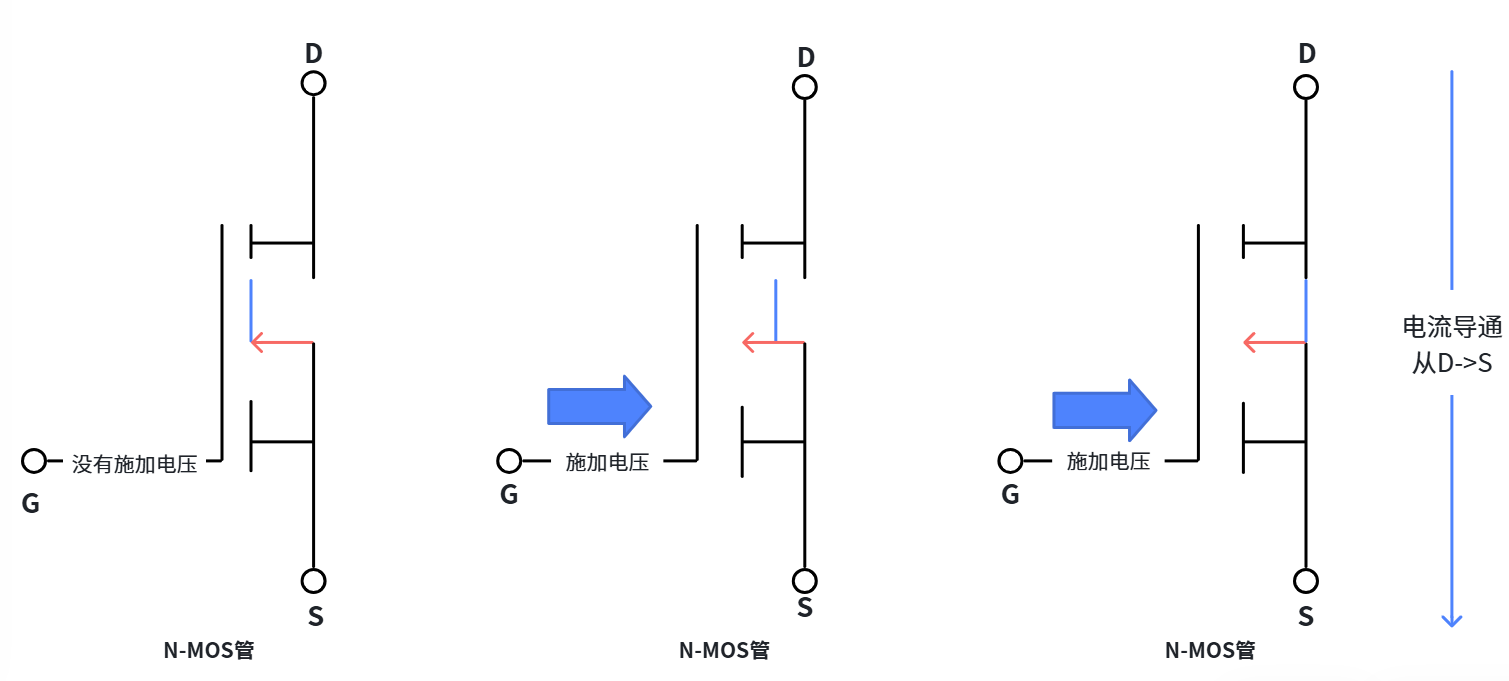

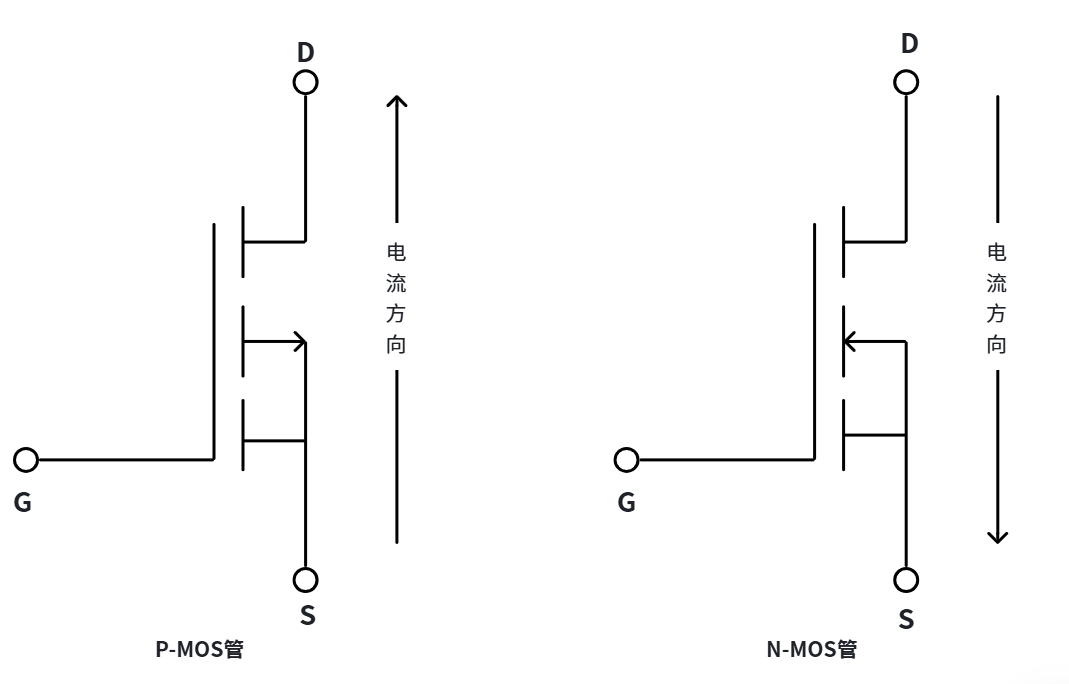

第一层理解（看电流方向命名）：

被控制电流方向 S → D ，就是 P 型 MOS（positive，顺势而为）；
被控制电流方向 D → S ，就是 N 型 MOS（negative，逆水行舟）。

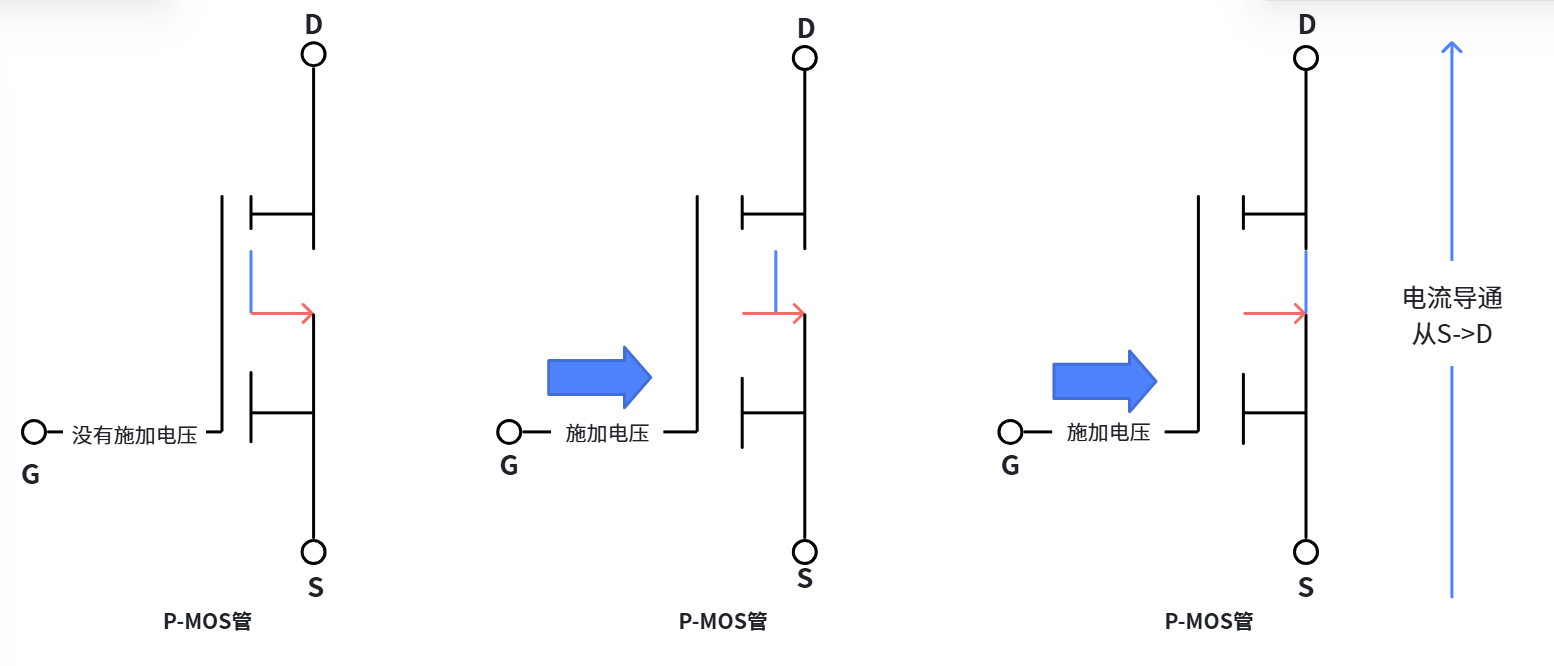

注意：上面的图默认都是没有导通的，导通需要给 G 极施加电压（门槛电压 Vth，通常 0.3V~1.0V）。

第二层理解（看施加电压的"态度"）：

P-MOS 导通：给 G 极施加的电压方向与电流方向"同向"，是顺势而为，所以叫 P；
N-MOS 导通：给 G 极施加的电压方向与电流方向"相反"，是逆流而上，所以叫 N。

结论（记住这两个）：

P-MOS 和 N-MOS 的本质是开关。

为什么要用 MOS 管？通过小电压、控制开关的手段，达到控制大电流的目的。

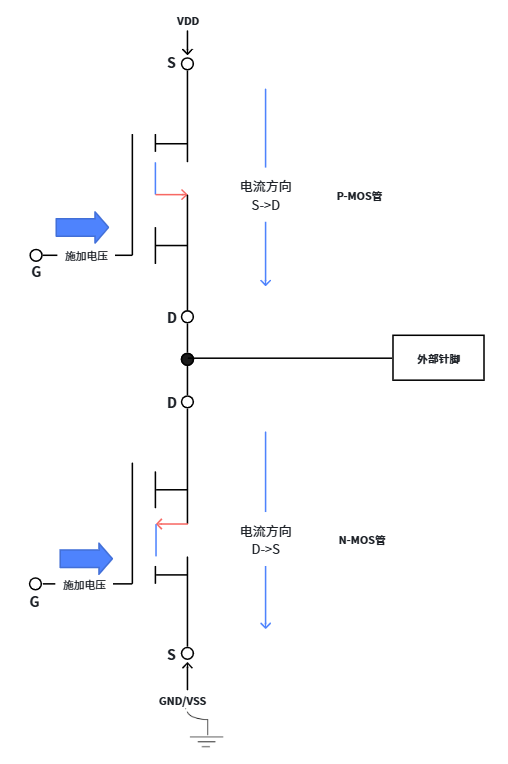

GPIO 输出电路中的接法（重要）：

上方是 P-MOS （S 接 VDD），下方是 N-MOS（S 接地）；
两者的 D 极相接，共同连到外部引脚。

导通条件（了解即可，不必记）：

对任意 MOS：导通与否取决于 S 与 G 之间的电压差是否超过阈值电压 Vth，与 D 无关；
P-MOS：Vs − Vg > Vth 时导通；
N-MOS：Vg − Vs > Vth 时导通；
MOS 开关速度非常快，达 ns 级。

7.4 通用推挽输出（Push-Pull Output）

7.4.1 原理

核心思想：交替闭合或断开 P-MOS 和 N-MOS。

向输出数据寄存器写 1 ：闭合 P-MOS、断开 N-MOS → 引脚接 VDD → 输出高电平；
向输出数据寄存器写 0 ：断开 P-MOS、闭合 N-MOS → 引脚接地 → 输出低电平。

为什么叫"推挽"？

使用一对互补的晶体管（CMOS 工艺的 P-MOS 和 N-MOS）来输出：

输出高电平：P-MOS 导通，"推"（提供电流）；
输出低电平：N-MOS 导通，"挽"（吸收/拉取电流）。

本质就是交替闭合两个开关，让外部引脚接入 VDD 或接地，对外呈现高低电压，形成输出电流（推）和吸收电流（挽）的效果。

⚠️ 致命注意 ：如果 P-MOS 和 N-MOS 同时导通 ，VDD 会和 GND 直接接通，短路烧毁电路 ！因此"输出控制"单元必须保证两个 MOS 管永远不能同时导通。

7.4.2 推挽输出的完整过程

CPU 执行用户代码，向输出数据寄存器写 1；
复用器选择信号源为数据寄存器；
输出控制器把 1 解释为：给 P-MOS 施加电压，N-MOS 不做动作；
P-MOS 感受到电压导通；
外部引脚接入 VDD，对外输出高电平；
写 0 同理，最终 N-MOS 导通，引脚接地，输出低电平。

写 1/0 的本质：是让输出控制器选择打开 P-MOS 还是 N-MOS，从而决定引脚输出高电平还是低电平。

7.4.3 推挽输出的特点

引脚要么接 VDD 要么接地，状态确定，驱动能力强；
可以同时提供（推）和吸收（挽）电流；
大多数数字输出场景的首选。

💡 知识小结

问：什么是通用推挽输出？它的工作原理是什么？

答：通用推挽输出是 GPIO 的一种输出模式，由 CPU 直接控制。电路上由上方接 VDD 的 P-MOS 和下方接地的 N-MOS 构成，两者漏极相连后接到引脚。原理是交替开关两个 MOS 管：向输出数据寄存器写 1 时闭合 P-MOS、断开 N-MOS，引脚接 VDD 输出高电平，由 P-MOS"推"出电流；写 0 时断开 P-MOS、闭合 N-MOS，引脚接地输出低电平，由 N-MOS"挽"入电流。所以叫"推挽"。关键在于两个 MOS 管不能同时导通，否则会短路烧毁电路，因此输出控制单元必须保证它们互斥导通。推挽输出电平状态确定、驱动能力强，是最常用的输出模式。

7.5 通用开漏输出（Open-Drain Output）

7.5.1 原理

核心思想：去掉 P-MOS，让 P-MOS 永远关闭。

开漏模式下，MCU 对特定引脚的输出，本质就是该引脚对应 N-MOS 的漏极输出。

结论（直接记）：

向输出数据寄存器写 1 → 表示 N-MOS 断开；
向输出数据寄存器写 0 → 表示 N-MOS 闭合。

于是有两种状态：

写 0，N-MOS 闭合 → 引脚接地 → 输出低电平；
写 1，N-MOS 断开 → 引脚与内部电路"断开" → 输出高阻抗（高阻态）。

什么叫高阻抗？

MCU 和外部引脚之间彻底断开，相当于开路，或者说 N-MOS 的 D 极和外部引脚互相"悬空"。从引脚看进去，MCU 相当于一个阻值无穷大的设备，这种情况就叫输出高阻抗。

开漏模式只可能输出低电平和高阻抗，本身无法输出高电平。

为什么叫"开漏"？

开漏的全称是漏极开路输出。因为没有 P-MOS，N-MOS 的 D 漏极相当于什么都没接（"开路"了），所以叫"漏极开路"，简称"开漏"。

理解要点：

不要把引脚当设备，要把引脚当成 D 漏极这条"线"的延伸；
推挽输出下 P-MOS 和 N-MOS 互为对方 D 极接入的设备，所以不属于开漏。

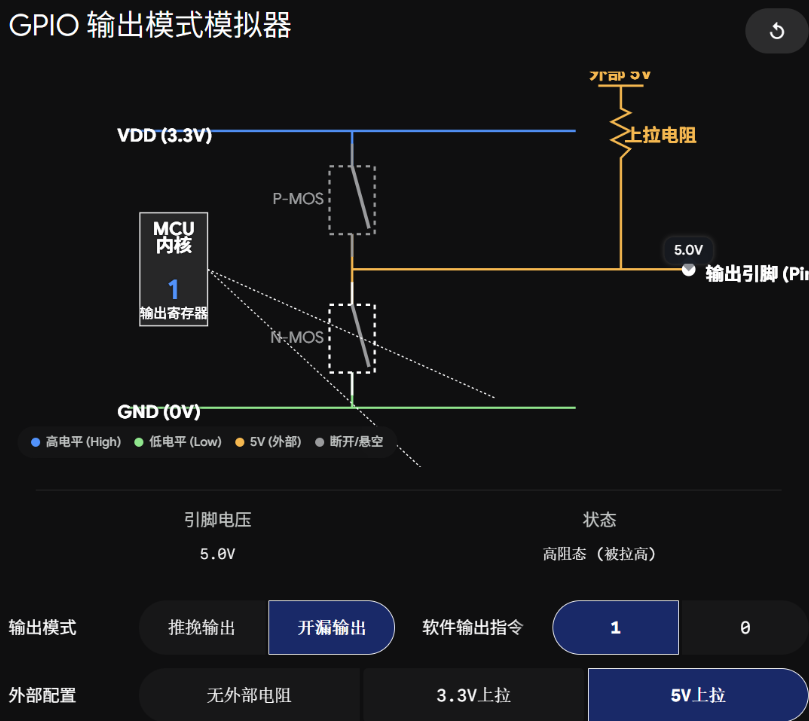

7.5.2 开漏模式如何输出高电平？

开漏只能输出低电平和高阻态，那想要高电平怎么办？

通过外部上拉电阻把引脚拉高。

因为 MCU 内部电路已经设计好了，这个上拉的电压通常需要开发板设计者在 MCU 外部根据自己的需求接上去。

加上上拉电阻之后：

写 0，N-MOS 闭合 → 引脚接地 → 输出低电平；
写 1，N-MOS 断开 → 引脚高阻 → 在外部上拉电阻作用下 → 输出高电平。

7.5.3 为什么要上拉电阻？

开漏输出不仅考虑 N-MOS 断开的高阻抗问题，还要考虑 N-MOS 闭合接地的情况：

没有上拉电阻：N-MOS 闭合时引脚接地没问题，但 N-MOS 断开时引脚悬空，电平不确定；
设置上拉电阻：断开时引脚被拉高，闭合时引脚被拉低，两个状态都确定。

所以上拉电阻保证了开漏输出的两个状态都"确定"。

7.5.4 为什么叫"上拉电阻"？

在开漏输出 + 外部上拉电阻的情况下：

N-MOS 断开，MCU 输出高阻抗，引脚输出外部上拉电压 3.3V → 高电平；
N-MOS 闭合，引脚接地 → 低电平；
开漏模式下 MCU 默认只能输出低电平和高阻抗；
外部接上电阻 + 高电压，在保证电路安全的前提下，让开漏成功输出高低电平。

因为高电平是被外部电阻 + 高电压"拉"起来的，这个电阻就叫上拉电阻。

上拉电阻阻值一般取 4.7kΩ ~ 10kΩ。

💡 知识小结

问：什么是开漏输出？为什么开漏输出接上拉电阻后才能输出高电平？

答：开漏输出又叫漏极开路输出，它去掉了 P-MOS，只保留接地的 N-MOS。向输出寄存器写 0 时 N-MOS 闭合，引脚接地输出低电平；写 1 时 N-MOS 断开，引脚呈高阻抗（相当于内部电路与引脚断开，阻值无穷大），此时无法输出高电平。为了让引脚在高阻态时有一个确定的高电平，需要在引脚外部接一个上拉电阻接到电源：当 N-MOS 断开时，回路电流近似为 0，上拉电阻几乎不承担压差，根据欧姆定律引脚电压就等于上拉电源电压（如 3.3V），从而输出高电平。开漏输出的意义在于：可以利用外部上拉电压灵活匹配不同电平的外设（如 5V 设备），也常用于"线与"等多设备共享场景。

7.6 复用推挽输出 & 复用开漏输出

复用推挽输出：片上外设（如串口 TX）通过复用器选中信号源，使用推挽结构输出；
复用开漏输出：片上外设通过复用器选中信号源，使用开漏结构输出。

秒懂：唯一区别是------

普通模式：信号来自输出数据寄存器 （CPU 控制）；

复用模式：信号来自片上外设（复用器切换信号源）。

具体用哪种复用模式，等学到串口、I2C、SPI 等外设时再逐步理解即可。

💡 知识小结

问：通用模式和复用模式有什么区别？

答：通用模式指信号由 ARM-CPU 通过输出数据寄存器直接控制，也就是 CPU 直接写寄存器来输出高低电平，适用于普通的开关控制；复用模式指 GPIO 的输出信号源被切换为某个片上外设控制器（如串口、I2C、SPI 等），由外设驱动 GPIO 输出。这两种模式都可以配合推挽或开漏两种电路结构，组合出通用推挽、通用开漏、复用推挽、复用开漏四种输出模式。选择哪种，取决于该引脚当前由谁使用、需要什么驱动方式。

八、输入模式详解

8.1 输入部分在哪里？

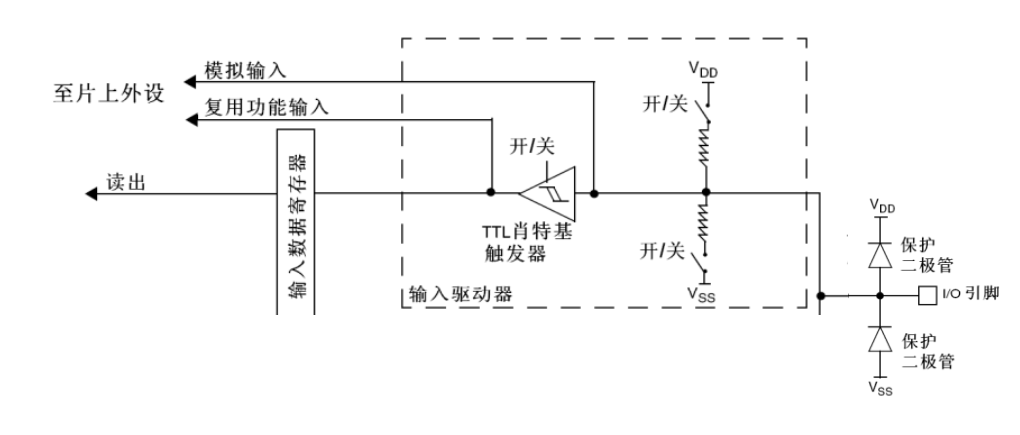

输入模式下，我们关注端口位电路中的输入路径（上方 I/O 部分）。

注意：中文参考手册里叫"肖特基触发器"，英文其实叫施密特触发器（Schmitt Trigger），这是中文手册的翻译错误，我们以"施密特触发器"为准。

8.2 输入原理的三个关键单元

8.2.1 上拉电阻与下拉电阻

上拉电阻 ：为特定电路提供缺省高电压；
下拉电阻 ：为特定电路提供缺省低电压。

⚠️ 注意位置区别：

输入这里的上拉/下拉电阻是 MCU 内部、GPIO 模块自带的；
输出开漏那里的上拉电阻是外部硬件工程师设计的；
位置不同、开发者不同，但功能类似。

8.2.2 TTL 施密特触发器

现实世界的信息分两类：

数字信息：状态有限的、可量化的信息。如电梯门有没有关好、安全带系没系、门铃有没有被按下。
模拟信息：连续可变的、可取无穷多个值的信息。如洗澡水冷热、手机剩余电量、音量大小、风力大小。

计算机/单片机要为人服务，就必须能处理这两类信息（这就是大学《数字电路》和《模拟电路》两门课的由来）。模拟信息暂时不讨论，本节专注数字信息。

施密特触发器是处理输入信号的一个硬件单元，它的核心作用：

抗噪整形：把抖动、毛刺、斜坡等"不可靠"的输入波形，整形成规则的方波。

方波在硬件上是方波，在软件上就是 0/1，本质是数字信息。

为什么需要它？

外部输入信号可能不干净（有抖动、毛刺）。如果没有施密特触发器，输入信息可能会在 0 和 1 之间反复"横跳"，导致读到错误的电平。

它怎么工作？

施密特触发器内部有整形模块，规定两个阈值：

正向阈值电压 VT+：输入必须超过它，才触发"高电平"；
负向阈值电压 VT−：输入必须低于它，才返回"低电平"；
VT+ 和 VT− 之间构成一个迟滞区域。

迟滞区域的作用：要求 0/1 跳变必须"穿越整个区域"才能发生，而不是在临界值附近来回跳，从而防止微小波动导致输出频繁跳变，增强系统稳定性。

如果输入就在阈值附近来回跳呢？

高于 VT+：判定高电平；
低于 VT−：判定低电平；
在迟滞区域内跳变：输出保持上次状态不变，避免误跳变。

结论：如果输入在阈值附近来回跳，施密特触发器会维持最近状态不变，从而剔除毛刺。这一切都是在触发器内部自动完成的，使用者不需要关心。

8.3 上拉输入（Pull-up Input）

8.3.1 上拉输入是什么？

上拉输入就是 MCU 内部配置了上拉电阻。本质是：

闭合上拉电阻的开关，断开下拉电阻的开关。

（这些开关在 MCU 内部，通过配置寄存器来选择闭合或断开。）

8.3.2 上拉输入的过程

引脚输入高电平 → GPIO 收到高电平 → 输入数据寄存器读到 1；
引脚输入低电平 → GPIO 收到低电平 → 输入数据寄存器读到 0；
引脚悬空（没接任何设备） → 在上拉电阻拉动下 → 输入数据寄存器默认读到 1。

为什么上拉输入需要上拉电阻？

提供输入确定性，让缺省输入是高电平（1）。

因为有了缺省值，无论引脚是什么情况，输入数据寄存器里的数据都是确定的。

❓ 一个灵魂问题：上拉输入的时候，如果外部输入低电平，上拉电阻不会把电平拉高吗？

答：不会。本质是"谁更"强"的问题"。

8.4 下拉输入（Pull-down Input）

8.4.1 下拉输入是什么？

下拉输入就是 MCU 内部配置了下拉电阻。本质是：

闭合下拉电阻的开关，断开上拉电阻的开关。

8.4.2 下拉输入的过程

引脚输入高电平 → 输入数据寄存器读到 1；
引脚输入低电平 → 输入数据寄存器读到 0；
引脚悬空 → 在下拉电阻拉动下 → 输入数据寄存器默认读到 0。

为什么下拉输入需要下拉电阻？

提供输入确定性，让缺省输入是低电平（0）。

❓ 灵魂问题：下拉输入的时候，如果外部输入高电平，下拉电阻不会把电平拉低吗？

答：不会。本质同样是"谁更强"的问题。

8.5 输入模式对照表

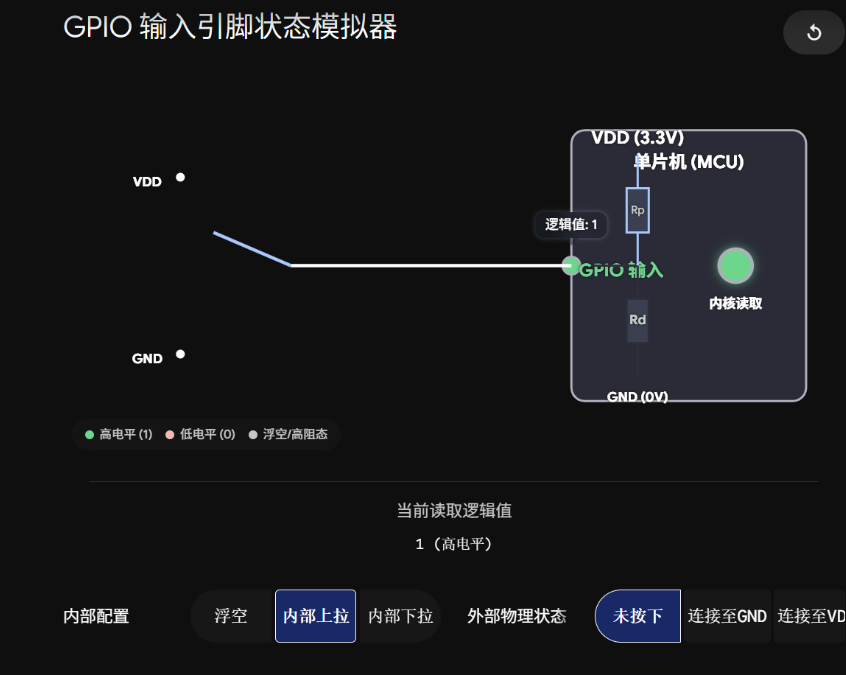

输入模式	引脚高电平	引脚悬空（默认输入值）
上拉输入	1	1
下拉输入	1	0
浮空输入	1	不确定

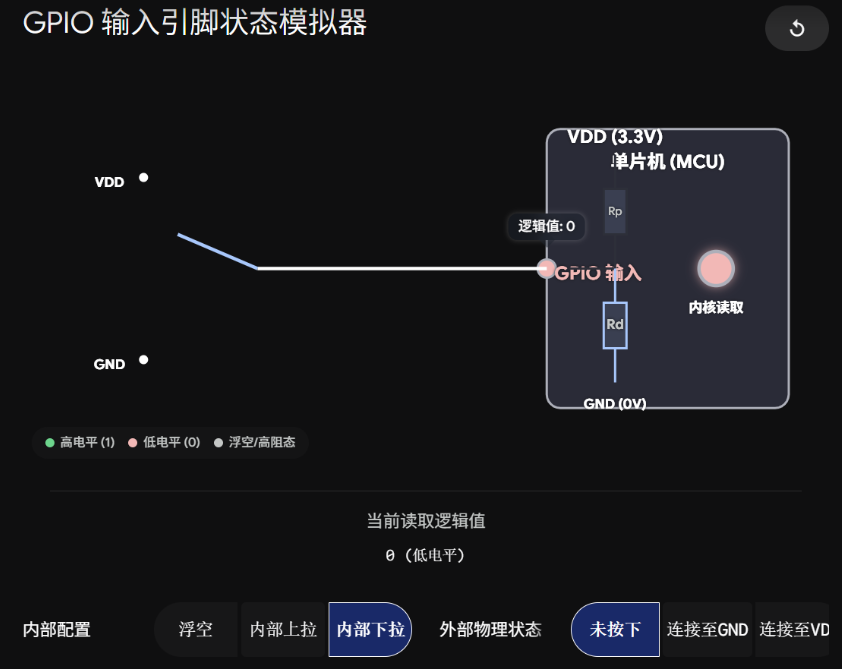

8.6 两个根本问题：上拉/下拉输入时，外部电平为何不被"对抗"掉？

前面抛了两个问题：

上拉输入 + 外部输入低电平，上拉电阻不会把电平拉高吗？
下拉输入 + 外部输入高电平，下拉电阻不会把电平拉低吗？

这两个问题本质是同一个问题：内部电阻和外部信号"对抗"，为什么内部电阻赢不了？

要理解，需要知道两点：

MCU 内部的上下拉电阻阻值很大 ，属于高阻值器件，一般高达 30kΩ ~ 50kΩ；
欧姆定律 V = I × R 算的是设备承担的电压差（分压），不是绝对电压。

解决问题一：上拉输入 + 外部输入低电平

"输入低电平"在内部可以理解为：外部把引脚直接接到地（GND）。于是内部上拉电阻和外部接地形成一个通路：

引脚是导线，电阻≈0，不承压；
这个回路中唯一需要承压的器件就是上拉电阻；
上拉电阻两端压差就是 VDD，整个 VDD 都压在上拉电阻上；
所以引脚处（接地点）电压 = 0V ，是低电平，不受上拉电阻影响。

解决问题二：下拉输入 + 外部输入高电平

"输入高电平"在内部可以理解为：外部把引脚直接接到 VDD。于是内部下拉电阻和外部电源形成通路：

整个 VDD 都压在下拉电阻上；
引脚处（接电源处）电压 = VDD ，是高电平，不受下拉电阻影响。

本质：外部信号是"强"的（直接接电源或地，内阻很小），内部上下拉电阻是"弱"的（几十 kΩ 高阻值），所以外部信号说了算。

8.7 弱上拉弱下拉

MCU 内部的上下拉电阻为什么叫"弱"？

因为阻值较大（通常几十 kΩ），提供的电流非常小，对外部信号的控制力比较"弱"------它只负责给悬空引脚一个缺省电平，一旦外部有强信号接入，就由外部信号决定电平。

8.8 浮空输入（Floating Input）

8.8.1 浮空输入是什么？

浮空输入就是 MCU 内部上下拉电阻全部断开。本质是：

断开下拉电阻开关，也断开上拉电阻开关。

8.8.2 浮空输入的过程（三种情况）

引脚输入高电平 → 读到 1；
引脚输入低电平 → 读到 0；
引脚悬空 → 引脚像一根"天线"，接收外部电磁干扰 → 读到的高低电平不确定。

悬空时为什么电平不确定？

电源线、人体、手机、电机、开关电源、甚至手靠近导线，都会产生交变电场；附近的 WiFi、蓝牙、对讲机、电机、继电器会辐射高频电磁波。浮空输入时引脚断开，就像一根接收天线，把这些干扰信号"接收"进来，经过触发器后变成随机的高低电平。

所以：浮空输入只有在外部信号始终确定的情况下才安全，悬空时电平不确定，容易受干扰。

8.9 模拟输入（Analog Input）

8.9.1 模拟输入是什么？

看输入电路结构图，模拟输入的物理电路等效于一根导线：

它没有用施密特触发器，不做信号整形，要的就是原汁原味；
引脚外部是什么，模拟输入就获取什么。

模拟输入理解第一层：引脚外部是什么，模拟输入就获取什么------它不关心 0/1，它把电压原样传给内部。

8.9.2 模拟信号与处理模块

模拟信号：在时间与幅度上均连续变化的物理量，物理世界的本质是连续的。
数字信号：在时间与幅度上均离散化的信号，把连续物理量量化成离散数据。

模拟输入获取的连续电压，最终会交给 MCU 内部专门处理模拟信号的片上外设，最常见的就是：

ADC（模数转换器）：把连续电压转成数字量；
DAC（数模转换器）：把数字量转成连续电压。

（ADC、DAC 会在后面的章节展开学习，这里先有个印象。）

💡 知识小结（输入模式合集）

问：GPIO 的四种输入模式分别是什么？各自的缺省值是什么？

答：四种输入模式是浮空输入、上拉输入、下拉输入和模拟输入。上拉输入内部接上拉电阻，断开下拉电阻，引脚悬空时默认读到高电平 1；下拉输入内部接下拉电阻，断开上拉电阻，引脚悬空时默认读到低电平 0；浮空输入上下拉电阻都断开，引脚悬空时电平不确定，容易受电磁干扰；模拟输入不使用施密特触发器，引脚电压原样送入内部，交给 ADC/DAC 等模拟外设处理。上拉、下拉输入的主要价值在于给引脚提供确定的缺省电平（输入确定性），浮空输入必须保证外部信号确定时才安全。

问：上拉输入时外部输入低电平、下拉输入时外部输入高电平，为什么内部电阻不会把电平"带跑"？

答：因为内部上下拉电阻是高阻值器件（通常 30kΩ~50kΩ），提供的电流非常小，属于"弱"上拉/下拉。当外部输入低电平时，等效于外部直接把引脚接到地，整个 VDD 压差都承担在内部上拉电阻上，引脚处电压就是 0V；当外部输入高电平时，等效于外部直接把引脚接到 VDD，整个 VDD 都压在下拉电阻上，引脚处电压就是 VDD。也就是说，外部强信号（直接接电源或地）与内部弱电阻形成回路后，引脚电压由外部信号决定，内部电阻只是给悬空状态提供缺省电平。

问：施密特触发器在 GPIO 输入中的作用是什么？

答：施密特触发器是输入路径上的整形单元，核心作用是抗噪整形：把外部抖动、毛刺、斜坡等不干净的输入波形整形成规则的方波（软件上即稳定的 0/1）。它内部规定了正向阈值 VT+ 和负向阈值 VT−，两者之间构成迟滞区域：输入必须越过 VT+ 才触发高电平、低于 VT− 才回到低电平，在迟滞区域内跳变时输出保持上次状态不变。这样就把数字信息的 0/1 判定"锁死"，防止微小波动造成误判。模拟输入不使用施密特触发器，以保留原始模拟信号。

九、实战一：GPIO 输出点亮 LED

9.1 GPIO 的寄存器清单

GPIOx 除了输出寄存器，还有其他寄存器。通过配置这些寄存器，就能完成对 GPIOx 的配置------就像给洗衣机、空调设定参数，电器就按预设参数工作。

GPIOx 相关的寄存器（HAL 结构体定义）：

c 复制代码

typedef struct
{
    __IO uint32_t CRL;   /* 配置寄存器低位：配置 PIN0~PIN7 的模式/速度 */
    __IO uint32_t CRH;   /* 配置寄存器高位：配置 PIN8~PIN15 的模式/速度 */
    __IO uint32_t IDR;   /* 输入数据寄存器：读引脚当前电平（只读） */
    __IO uint32_t ODR;   /* 输出数据寄存器：写引脚输出电平 */
    __IO uint32_t BSRR;  /* 位设置/清除寄存器：一次性设置或清除指定引脚 */
    __IO uint32_t BRR;   /* 位清除寄存器：清除（清零）指定引脚 */
    __IO uint32_t LCKR;  /* 端口配置锁定寄存器：锁定配置防止被意外修改 */
} GPIO_TypeDef;

9.2 LED 硬件设计

开发板上 STM32 芯片与 LED 的连接关系：

LED 在 PF8、PF9、PF10、PF11 上；
由于板上外接电压的设计，可以使用通用开漏输出 模式，也可以使用通用推挽输出模式。

（开漏模式下，输出 0 时 N-MOS 闭合形成回路点亮 LED；默认输出 1 时灯熄灭。）

9.3 软件设计

首次点灯，我们用单文件实现三个效果：

单灯点亮
单灯闪烁
跑马灯效果（LED 从左到右、再从右到左循环跑）

9.4 STM32CubeMX 配置要点

开启调试（非常重要！） ：开发板预留的调试接口是 SWD （Serial Wire Debug，串行线调试）。在 Project Manager 中选择 "Serial Wire"。如果不改这里，保持默认的 No Debug，第一次烧录成功，后续烧录就会失败！

顺便分清概念：DAP Link 是调试器硬件，SWD 是调试通信协议。打个比方：DAP 是考试坐在座位上的同学本人，SWD 是传纸条的通道 + 约定好的暗号。
开启外部时钟源（了解）：选择 "Crystal / Ceramic Resonator"，表示用外部晶振做 HSE。
配置时钟树（了解） ：开发板是 8MHz HSE 晶振 ，选通 8MHz 作为时钟源，把系统主频配到最大 72MHz。
开启引脚 GPIO 输出：
- GPIO output level：引脚初始电平（也就是输出寄存器的初始值）；
- GPIO mode：Output Push Pull（推挽输出）或开漏输出；
- GPIO Pull-up/Pull-down：是否上拉/下拉；
- Maximum output speed：输出速度（2MHz / 10MHz / 50MHz）；
- User Label：用户标签，给引脚起个"有意义的名字"方便阅读。
项目工具链 ：Tool Chain 选 MDK-ARM （就是 Keil 这一套工具）。STM32CubeMX 只负责生成工程，开发代码、编译、烧录、调试仍由 Keil 完成。
最后点击 Generate Code 生成完整工程。

9.5 认识工程目录结构

CubeMX 生成的工程主要包含：

Application/MDK-ARM/：启动文件 startup_stm32f103xe.s（汇编实现，已自动生成，不用手动拷贝）；
Application/User/Core/：main.c（入口）、stm32f1xx_it.c（中断处理）、stm32f1xx_hal_msp.c（硬件层初始化）；
Drivers/STM32F1xx_HAL_Driver/：HAL 库源码。CubeMX 会根据当前配置的外设，自动拷贝对应源码，未用到的不会参与编译，控制程序体积；
Drivers/CMSIS/：CMSIS 源码。HAL 库会调用 CMSIS 完成对 CPU 核心的操作。

9.6 跑马灯代码实现（带注释）

c 复制代码

#include "main.h"

/* ===== 用户私有变量区 ===== */
uint16_t leds[] = {GPIO_PIN_8, GPIO_PIN_9, GPIO_PIN_10, GPIO_PIN_11};  // 4 个 LED 对应的引脚号
#define LED_NUM (sizeof(leds) / sizeof(leds[0]))  // 计算 LED 数量，自动得出 4

/* ===== 主函数 ===== */
int main(void)
{
    HAL_Init();          // 复位所有外设，初始化 Flash 接口和 SysTick（系统滴答定时器）
    SystemClock_Config();// 配置系统时钟（8MHz HSE 倍频到 72MHz）
    MX_GPIO_Init();      // 初始化 GPIO（CubeMX 生成的配置代码）

    // 先手动把所有 LED 熄灭
    // 开漏模式下：GPIO_PIN_SET(1) 让 N-MOS 断开 → 灯灭；GPIO_PIN_RESET(0) 让 N-MOS 闭合 → 灯亮
    for (int i = 0; i < LED_NUM; i++)
    {
        HAL_GPIO_WritePin(GPIOF, leds[i], GPIO_PIN_SET);  // 写 1，熄灭 LED
    }

    while (1)  // 主循环：单片机裸机程序永远在这里循环运行
    {
        // 第一轮：从左向右点亮，模拟"从左跑到右"
        for (int i = 0; i < LED_NUM; i++)
        {
            HAL_GPIO_WritePin(GPIOF, leds[i], GPIO_PIN_RESET); // 写 0，点亮当前 LED
            HAL_Delay(200);                                    // 等待 200ms，让效果肉眼可见
            HAL_GPIO_WritePin(GPIOF, leds[i], GPIO_PIN_SET);   // 写 1，熄灭当前 LED
        }

        // 第二轮：从右向左点亮，模拟"从右跑到左"
        for (int i = LED_NUM - 1; i >= 0; i--)
        {
            HAL_GPIO_WritePin(GPIOF, leds[i], GPIO_PIN_RESET); // 写 0，点亮当前 LED
            HAL_Delay(200);                                    // 等待 200ms
            HAL_GPIO_WritePin(GPIOF, leds[i], GPIO_PIN_SET);   // 写 1，熄灭当前 LED
        }
    }
}

⚠️ CubeMX 代码保护区的使用习惯 ：生成的代码里有很多形如 USER CODE BEGIN ... 和 USER CODE END ... 的注释标记。你自己写的代码一定要放在 BEGIN 和 END 之间，否则下次重新生成工程，写在注释区之外的代码会被直接覆盖丢失！

9.7 GPIO 源码分析：地址与寄存器

为什么 GPIOF 能当普通变量用？------统一编址。

ARM 体系采用统一编址：外设寄存器和内存共用一套地址空间，GPIO 寄存器被映射到固定物理地址，CPU 可以像访问内存一样直接读写这些地址。

c 复制代码

#define PERIPH_BASE        0x40000000UL   /* 外设基地址（别名区） */
#define APB2PERIPH_BASE    (PERIPH_BASE + 0x00010000UL)  /* APB2 总线外设基地址 */
#define GPIOF_BASE         (APB2PERIPH_BASE + 0x00001C00UL) /* GPIOF 的基地址 */
#define GPIOF              ((GPIO_TypeDef *)GPIOF_BASE)  /* 把地址强转成结构体指针 */

所以 GPIOF->ODR 本质上就是直接访问 GPIOF 这个外设内部偏移某处的物理地址。访问 GPIOx 就是通过物理地址直接访问它内部的寄存器。

9.8 GPIO 引脚号的本质：位图

c 复制代码

#define GPIO_PIN_0   ((uint16_t)0x0001)  /* 第 0 位为 1：0000 0000 0000 0001 */
#define GPIO_PIN_1   ((uint16_t)0x0002)  /* 第 1 位为 1：0000 0000 0000 0010 */
#define GPIO_PIN_8   ((uint16_t)0x0100)  /* 第 8 位为 1：0000 0001 0000 0000 */
#define GPIO_PIN_9   ((uint16_t)0x0200)
#define GPIO_PIN_10  ((uint16_t)0x0400)
#define GPIO_PIN_11  ((uint16_t)0x0800)
#define GPIO_PIN_All ((uint16_t)0xFFFF)  /* 所有引脚 */

引脚号的本质是"只有一个比特位是 1"的位图------第几个比特位，就表示几号引脚。

因为每一位只代表一个引脚，所以可以用按位或（|）一次性选中多个引脚：

c 复制代码

// 同时选中 PF8、PF9、PF10、PF11 这 4 个引脚
HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11, GPIO_PIN_RESET);

9.9 GPIO 初始化源码：设置控制寄存器

CubeMX 生成的 MX_GPIO_Init() 本质就是设置 CRL/CRH 等控制寄存器：

c 复制代码

static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};  // 定义一个 GPIO 配置结构体并清零

    /* 1. 打开 GPIO 端口的时钟（重要！先开时钟才能用外设） */
    __HAL_RCC_GPIOF_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    /* 2. 设置引脚初始输出电平：先输出低电平（开漏模式下 = 点亮 LED） */
    HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11, GPIO_PIN_RESET);

    /* 3. 配置引脚模式：PF8~PF11 开漏输出、无上下拉、低速 */
    GPIO_InitStruct.Pin   = GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11;  // 要配置哪些引脚
    GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_OD;   // 通用开漏输出
    GPIO_InitStruct.Pull  = GPIO_NOPULL;           // 不使能上拉/下拉
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;   // 输出速度：低速（2MHz）

    HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);        // 应用配置到寄存器
}

GPIO_InitTypeDef 结构体就是用来描述"怎么配"的：

c 复制代码

typedef struct
{
    uint32_t Pin;    /* 要配置的引脚（位图，可按位或组合） */
    uint32_t Mode;   /* 工作模式：输入/输出/复用/模拟/上下拉等 */
    uint32_t Pull;   /* 上拉/下拉选择：NOPULL / PULLUP / PULLDOWN */
    uint32_t Speed;  /* 输出速度：LOW / MEDIUM / HIGH */
} GPIO_InitTypeDef;

在 HAL_GPIO_Init() 内部，核心是读-改-写 CRL/CRH 寄存器，把对应引脚的 CNF（配置）和 MODE（模式）位设置好：

c 复制代码

/* 读-改-写宏定义：先清掉指定比特位，再设置新值 */
#define WRITE_REG(REG, VAL)         ((REG) = (VAL))
#define READ_REG(REG)               ((REG))
#define MODIFY_REG(REG, CLEARMASK, SETMASK) \
    WRITE_REG((REG), (((READ_REG(REG)) & (~(CLEARMASK))) | (SETMASK)))

一句话：初始化 GPIO = 打开时钟 + 设置 CRL/CRH 控制寄存器（模式/速度）+ 设置初始电平。

9.10 GPIO 写入输出：为什么用 BSRR 而不是直接改 ODR？

c 复制代码

void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)
{
    if (PinState != GPIO_PIN_RESET)  // 要输出高电平（置位）
    {
        GPIOx->BSRR = GPIO_Pin;            // 写入 BSRR 的低 16 位：对应位为 1 则置位该引脚
    }
    else                                 // 要输出低电平（清零）
    {
        GPIOx->BSRR = (uint32_t)GPIO_Pin << 16u;  // 写入 BSRR 的高 16 位：对应位为 1 则清零该引脚
    }
}

BSRR 寄存器：Bit Set/Reset Register，位设置/清除寄存器。它有 32 位：

低 16 位（bit0~bit15）：写 1 置位对应引脚，写 0 忽略；
高 16 位（bit16~bit31）：写 1 清零对应引脚，写 0 忽略。

为什么用 BSRR 而不是直接改 ODR？核心理由：

直接写 ODR 是"读-改-写"流程，在多引脚操作时可能把其他引脚的状态搞乱（并发不安全）；而 BSRR 是"硬件原子操作"，想置位就把 1 写到低 16 位对应位，想清零就把 1 写到高 16 位对应位，只影响目标引脚，不影响其他引脚，而且不用先读再写，更快更安全。

9.11 GPIO 输出速度是什么？

一个问题：GPIO 输出要么 0V 要么 3.3V，切换不就一瞬间的事吗？为什么还要配置速度（2/10/50MHz）？

结论（理解层面即可）：

电平变化是需要时间的，不是陡峭的瞬间跳变，波形是有倾斜角度的；
极端情况下速度配置不当，波形可能变成"尖峰"形状，导致接收端获取信息失败，所以速度不能无限提升；
设置速度等级，是在保证正确输出信息的前提下，用不同等级匹配不同应用场景（普通 LED 用低速即可，高速通信才需要高速）。

💡 知识小结

问：如何用 HAL 库点亮一个 LED？配置 GPIO 输出的步骤是什么？

答：点亮 LED 的步骤是：先在 CubeMX 里使能调试接口（SWD）、配置时钟（8MHz 外部晶振，系统主频 72MHz）、把 LED 引脚配置为推挽或开漏输出并设定初始电平，然后生成工程。在代码层面，初始化 GPIO 的三要素是：打开对应端口的时钟（__HAL_RCC_GPIOx_CLK_ENABLE()）、配置引脚的模式/速度/上下拉（HAL_GPIO_Init）、设置初始输出电平（HAL_GPIO_WritePin）。之后在 main 的 while 循环里反复调用 HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET/SET) 并配合 HAL_Delay 就能实现点亮、熄灭、闪烁和跑马灯效果。

问：为什么 GPIO 初始化之前要先打开时钟（使能 RCC）？

答：因为 STM32 的绝大多数外设时钟默认是关闭的，处于"不供电、不工作"的省电状态。外设要想工作，必须先通过 RCC（复位和时钟控制）模块把对应外设的时钟使能，外设的寄存器才能真正被读写。如果不先开时钟就直接操作 GPIO 寄存器，寄存器根本无效。所以"开时钟"是使用任何片上外设的第一步。

问：HAL_GPIO_WritePin 为什么通过 BSRR 寄存器写引脚，而不是直接操作 ODR？

答：因为 BSRR 是"位设置/清除寄存器"，向低 16 位对应位写 1 会置位该引脚，向高 16 位对应位写 1 会清零该引脚，写 0 的位不受影响。这种"只影响目标引脚、不影响其他引脚"的写入是硬件原子操作，不需要先读后写。而直接修改 ODR 需要读-改-写流程，如果同时操作多个引脚，可能因读旧值覆盖新值而影响其他引脚的状态，且效率更低。所以用 BSRR 更安全、更快。

十、实战二：GPIO 输入按键检测

10.1 按键硬件设计（以灵犀版为例）

开发板上有 4 个按键：SYS_SW1、SYS_SW2、SYS_SW3、SYS_SW4（SW = Switch，开关、按键），型号 TS-1187A-B-A-B，是贴片轻触开关。

连接方式（4 个按键完全一样）：

按键没按下 时：按键断开，引脚被外部上拉到高电平 → GPIO 读到高电平；
按键按下时：按键导通，引脚连接到地 → GPIO 读到低电平。

因此，只要判断按键检测引脚的输入电平高低，就能判断按键状态：读到低电平 = 按下，读到高电平 = 松开。

10.2 按键消抖

10.2.1 问题：毛刺

理想情况下，按键波形是干净的高低电平跳变。但实际情况是，按下和松开的瞬间都会产生"毛刺"：

由于手的抖动、按键触点的接触抖动，会产生抖动"毛刺"；
按键抖动时间一般是 5ms~20ms，常见 5~10ms，工程上一般按 20ms 的"最坏情况"设计消抖。

问：不是有施密特触发器吗？为什么还要消抖？

施密特触发器解决的是"信号不干净"的问题（抗噪整形），而不是"信号乱跳"的问题。按键抖动可能穿越施密特触发器的迟滞区，MCU 内部的施密特触发器解决不了按键抖动，需要额外消抖。

10.2.2 方案一：硬件消抖（了解）

每个按键并联一个小电容 。可以把电容想象成一块海绵：

松开按键时：相当于海绵自动吸水。电荷通过电阻慢慢流进海绵，电容两端电压从 0 开始平缓增加，松开瞬间的弹跳毛刺被抹平；
按下按键时：相当于用力挤压海绵。电荷通过按键流到地上，电容两端电压从高点平缓减小，按下瞬间的抖动毛刺也被抹平。

结果：不管松开还是按下，电容都在"拖慢"电压的变化速度，把瞬间跳变的信号变成平缓的斜坡，软件读到的就是干净、稳定的按键状态。

10.2.3 方案二：软件消抖

在极高可靠场景，还可以再叠加软件消抖：

原理很简单：多次判断按键状态是否一致 。例如判断 2 次都是按下才认为真的按下------在检测到按下时，延时 KEY_DEBOUNCE_MS（5ms~20ms）后再判断一次，仍然是按下才确认。

KEY_DEBOUNCE_MS 值越大，要求按键按下的稳定时间越长。

10.3 输入模式的选择：按键硬件接法决定输入模式

MCU 外部接按键通常有 4 种硬件连接方式，每种对应的 GPIO 输入模式不同。

方式 1：按键按下接 GND，外部只有"下拉到低"，没有"上拉到高"能力

必须由 MCU 内部提供上拉电阻，按键松开时引脚才能回到确定的高电平；
用 0/1 区分按键状态；
→ GPIO 配置为「上拉输入」模式。

方式 2：按键按下接 VDD，外部只有"上拉到高"，没有"下拉到低"能力

必须由 MCU 内部提供下拉电阻，按键松开时引脚才能回到确定的低电平；
→ GPIO 配置为「下拉输入」模式。

方式 3：外部自己提供了上拉电阻

按键按下 → 引脚接 GND → 读到低电平（0）；
按键断开 → 引脚接外部 VDD → 读到高电平（1）；
外部既有"上拉到高"能力又有"下拉到低"能力（由按键通断决定）；
→ GPIO 配置为「浮空输入」模式。

👓 细节：没错，上拉能力 MCU 内部虽然提供，但硬件工程师可以不用。MCU 提供上拉/下拉，本质是提供"缺省"的上拉/下拉能力；外部上拉电阻阻值可以自由设置，比 MCU 内部弱上拉灵活得多，所以很多硬件工程师愿意用外部上拉。

方式 4：外部自己提供了下拉电阻

按键按下 → 引脚接 VDD → 读到高电平（1）；
按键断开 → 引脚经外部下拉电阻接地 → 读到低电平（0）；
→ GPIO 配置为「浮空输入」模式。

灵犀版用的是方式 3：外部提供上拉，输入配置为浮空模式。

10.4 需求梳理

三个由浅入深的样例：

按一下亮、不按不亮（展示接口）；
按一下亮、再按一下灭，循环（演示软件消抖）；
多 LED、多按键（侧重工程化封装）。

10.5 代码实现

10.5.1 Version 1：按一下亮、不按不亮（展示接口）

c 复制代码

while (1)
{
    // 读按键：按下时引脚接地，读到 RESET(0)；松开时读到 SET(1)
    if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_RESET);  // 按下 → 点亮 LED
    }
    else
    {
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8, GPIO_PIN_SET);    // 松开 → 熄灭 LED
    }
}

10.5.2 Version 2：按一下亮、再按一下灭（无消抖，结果不确定）

c 复制代码

bool led_status = false;  // false: 灭  true: 亮

while (1)
{
    if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)  // 检测到按下
    {
        led_status = !led_status;   // 翻转 LED 状态：灭→亮 或 亮→灭
        HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8,
                          led_status ? GPIO_PIN_RESET : GPIO_PIN_SET);  // 亮则输出0，灭则输出1
    }
}

⚠️ 这段代码实际运行结果不确定！因为按键抖动可能让一次"物理按下"被识别成多次"逻辑按下"，状态被翻转多次。

10.5.3 Version 3：软件消抖后的稳定版本

c 复制代码

#define KEY_DEBOUNCE_MS 20   // 消抖延时：按下后等待 20ms 再二次确认

bool led_status = false;     // false: 灭  true: 亮

while (1)
{
    // 第一次检测到按键按下
    if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
    {
        HAL_Delay(KEY_DEBOUNCE_MS);  // 延时消抖：让机械抖动过去

        // 二次确认：延时后仍然是按下，才认为"真的按下"了
        if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
        {
            led_status = !led_status;  // 翻转 LED 状态
            HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8,
                              led_status ? GPIO_PIN_RESET : GPIO_PIN_SET);
        }

        // 不仅要考虑"按下"，还要考虑"松开"：
        // 如果用户一直按着，引脚一直低电平，就卡在这里等待，直到用户松开变成高电平
        while (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET);

        HAL_Delay(KEY_DEBOUNCE_MS);  // 保险起见，对"松开"也做一次消抖
    }
}

10.5.4 Version 4：多按键多 LED（工程化封装）

为了把应用程序与硬件完全解耦，用枚举给用户提供直观的操作接口，用户不需要关心按键/LED 具体在哪个引脚。

c 复制代码

#include <stdbool.h>  // 引入 bool 类型

/* ===== 用户层枚举：给应用代码提供直观的名字 ===== */
typedef enum { LED1 = 1, LED2, LED3, LED4 } LED_t;  // 4 个 LED 的代号
typedef enum { KEY1 = 1, KEY2, KEY3, KEY4 } KEY_t;  // 4 个按键的代号

/* ===== 函数声明 ===== */
void BSP_Led_Control(LED_t led, bool flag);  // 控制某个 LED：flag=true 亮，false 灭
void BSP_Led_Off(LED_t led);                 // 熄灭指定 LED
void BSP_Led_On(LED_t led);                  // 点亮指定 LED
bool BSP_Key_IsPressed(KEY_t key);           // 判断指定按键是否按下

int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();

    while (1)
    {
        // 应用层：KEY1 按下则点亮 LED1，否则熄灭；其余同理
        BSP_Key_IsPressed(KEY1) ? BSP_Led_On(LED1) : BSP_Led_Off(LED1);
        BSP_Key_IsPressed(KEY2) ? BSP_Led_On(LED2) : BSP_Led_Off(LED2);
        BSP_Key_IsPressed(KEY3) ? BSP_Led_On(LED3) : BSP_Led_Off(LED3);
        BSP_Key_IsPressed(KEY4) ? BSP_Led_On(LED4) : BSP_Led_Off(LED4);
    }
}

/* ===== LED 底层实现（负责"硬件映射"） ===== */
void BSP_Led_Control(LED_t led, bool flag)
{
    // 开漏模式：GPIO_PIN_RESET(0) 表示点亮，GPIO_PIN_SET(1) 表示熄灭
    GPIO_PinState state = flag ? GPIO_PIN_RESET : GPIO_PIN_SET;

    switch (led)  // 把枚举代号翻译成具体引脚
    {
    case LED1: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_8,  state); break;
    case LED2: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_9,  state); break;
    case LED3: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_10, state); break;
    case LED4: HAL_GPIO_WritePin(GPIOF, GPIO_PIN_11, state); break;
    default: break;
    }
}

void BSP_Led_Off(LED_t led) { BSP_Led_Control(led, false); }  // 熄灭 = 控制 flag=false
void BSP_Led_On(LED_t led)  { BSP_Led_Control(led, true);  }  // 点亮 = 控制 flag=true

/* ===== 按键底层实现（BSP = Board Support Package，板级支持包） ===== */
bool BSP_Key_IsPressed(KEY_t key)
{
    bool ret = false;
    switch (key)  // 把按键代号翻译成具体引脚，读到 RESET(0) 说明按下
    {
    case KEY1: ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET); break;
    case KEY2: ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_6)  == GPIO_PIN_RESET); break;
    case KEY3: ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_8)  == GPIO_PIN_RESET); break;
    case KEY4: ret = (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_7)  == GPIO_PIN_RESET); break;
    default: break;
    }
    return ret;
}

软件消抖版（在 BSP_Key_IsPressed 内加入延时二次确认）：

c 复制代码

#define KEY_DEBOUNCE_MS 20   // 消抖延时

bool BSP_Key_IsPressed(KEY_t key)
{
    bool ret = false;
    switch (key)
    {
    case KEY1:
    {
        // 第一次检测到按下
        if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)
        {
            HAL_Delay(KEY_DEBOUNCE_MS);  // 延时消抖，过滤机械抖动毛刺
            if (HAL_GPIO_ReadPin(GPIOG, GPIO_PIN_10) == GPIO_PIN_RESET)  // 二次确认
            {
                ret = true;  // 两次都是按下，才认为是真的按下
            }
        }
    }
    break;
    // KEY2、KEY3、KEY4 逻辑完全相同，只是引脚不同（GPIOG 的 PIN_6/PIN_8/PIN_7）
    default: break;
    }
    return ret;
}

10.6 源码解析：HAL_GPIO_ReadPin 是怎么读的？

c 复制代码

GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)
{
    GPIO_PinState bitstatus;

    // 核心：读 IDR（输入数据寄存器），用位图 GPIO_Pin 做与运算，只看目标那一位
    if ((GPIOx->IDR & GPIO_Pin) != (uint32_t)GPIO_PIN_RESET)
    {
        bitstatus = GPIO_PIN_SET;    // 该位为 1 → 引脚高电平
    }
    else
    {
        bitstatus = GPIO_PIN_RESET;  // 该位为 0 → 引脚低电平
    }
    return bitstatus;
}

读取的本质：

读输入的本质就是读 IDR（输入数据寄存器） 。IDR 是只读寄存器，每一位对应一个引脚当前经过施密特触发器整形后的电平（1 = 高电平，0 = 低电平）。HAL_GPIO_ReadPin 用引脚位图和 IDR 做 & 运算，只看目标引脚那一位，从而判断引脚电平。

10.7 下载验证

编译下载并复位后：

按下按键 1 → LED1 点亮；松开按键 1 → LED1 熄灭；
按下按键 2 → LED2 点亮；松开按键 2 → LED2 熄灭；
依次类推。

💡 知识小结

问：按键检测为什么要消抖？软件消抖怎么做？

答：因为机械按键在按下和松开的瞬间，触点接触会产生抖动，形成持续几毫秒到二十毫秒的毛刺，如果直接读取，一次物理按下可能被误判成多次逻辑按下。施密特触发器解决的是信号整形问题，解决不了这种"乱跳"，所以必须消抖。软件消抖的核心思想是"多次判断一致才确认"：第一次读到按下后，延时 5~20ms（常用 20ms），再读一次，如果仍然是按下才认为真的按下；同样松开也做对称处理。这样能过滤机械抖动毛刺，保证按键状态判断的确定性。

问：按键硬件怎么接，输入模式怎么选？

答：选择输入模式取决于外部电路是否自带"上拉到高/下拉到低"的能力。如果按键按下接 GND、松开时引脚悬空，需要 MCU 内部上拉电阻提供缺省高电平，就配置为上拉输入；如果按键按下接 VDD、松开时引脚悬空，需要内部下拉电阻提供缺省低电平，就配置为下拉输入；如果外部电路已经自己接好了上拉或下拉电阻（同时具备确定高低电平的能力），就配置为浮空输入。原则是：保证按键松开和按下时引脚电平都确定，且与外部电路配合正确。

问：GPIO 输入读取的本质是什么？

答： GPIO 输入读取的本质是读输入数据寄存器 IDR。引脚外部电平经过施密特触发器整形后，以一位的形式存放在 IDR 中：高电平对应 1，低电平对应 0。HAL 库的 HAL_GPIO_ReadPin 用引脚位图与 IDR 做位与运算，只取目标引脚那一位，即可得到该引脚当前的电平状态。整个过程是硬件寄存器直读，不需要配置额外模式之外的动作。

十一、附录：必须补的基础知识

11.1 欧姆定律与分压（本节最重要的数学基础）

欧姆定律：V = I × R（电压 = 电流 × 电阻）

关键理解：

欧姆定律计算出来的电压，是"某个设备在整个电路中承担的电压差（分压）"，即经过该设备电压下降了多少，而不是设备某端的绝对电压值。

一个电路回路中，电压会被各个元器件承接，电阻值越高，承压越高；
求某节点真实电压 = 总电压 − 该节点之前所有元器件承担压差之和；
导线不承担电压（近似 0Ω）。

这就是开漏输出高阻态、上拉/下拉缺省电平这些"神奇现象"背后的统一数学原理。

11.2 常见电子元件（原理图阅读入门）

电阻：限流、分压。原理图中的常见元件。
二极管：单向导电，电流只能从正极（阳极）流向负极（阴极）。
发光二极管（LED） ：导通时发光，各种电器电源指示灯就是它。直插式 LED 引脚一长一短，长的就是正极（阳极）。
电容：可以理解成"海绵"或"水池"，能缓冲电压的突变（按键消抖就靠它）。

11.3 原理图网络标签

原理图内容多，通常分多个模块绘制，但物理上模块之间是通过导线连在一起的；
为了表示这种连接关系，引入了网络标签：一个字符串（字母+数字的组合）；
相同名称的网络标签在电气上是连通的，即使它们在图纸上相隔很远；
网络标签是原理图上的符号，不是真实的电子元件。

11.4 RCC：复位和时钟控制

RCC 全称 Reset and Clock Control，即"复位和时钟控制"；
复位：整个设备从头开始执行程序，相当于"重启"；
时钟：一组周期性的高低电平信号。

打个比方： 如果把 STM32 理解成一支"交响乐团"，时钟就是其中的"指挥"。指挥按一定节奏挥舞指挥棒，乐团各个角色按指挥棒的节奏演奏，整个乐队才能整齐划一。没有时钟，MCU 内部各个部件就无法协调工作。

所以使用任何外设之前，都要先通过 RCC 把它的时钟打开 ------这就是 GPIO 初始化代码里 __HAL_RCC_GPIOx_CLK_ENABLE() 的由来。

写在最后

到这里，GPIO 的核心知识就全部讲完了。回顾一下整条主线：

GPIO 是什么：MCU 内部做输入输出高低电平的"通用"控制器，给 CPU 和所有片上外设共用；
看得见的部分：112 个引脚分成 PA~PG 七组 Port，每组 16 个 Pin；
看不见的部分：每个 Pin 都有"上 I 下 O"的端口位电路，最外层还有钳位保护；
八种模式：输出四模式（通用/复用 × 推挽/开漏）+ 输入四模式（浮空/上拉/下拉/模拟）；
实战：输出点灯（配置时钟 → 配置引脚 → 写 BSRR），输入读按键（读 IDR + 消抖）。

现在，你已经有能力让一块 STM32"感知"世界（按键、传感器）并"操控"世界（LED、蜂鸣器）了。 下一步，去学习时钟树（RCC），看看"指挥"是怎么把 8MHz 变成 72MHz 的吧！
