配置输出 .map 文件及其本地路径

1. 打开 Options for Target 'xxx' （快捷键 Alt+F7，或工具栏的魔术棒图标）。
2. 切到 Listing 选项卡。
3. 勾选 Linker Listing ，它右边的路径就是 .map 的落盘位置
   • 下面的子项按需勾选（Memory Map、Symbols、Size Info、Totals Info、Unused Sections Info、Callgraph、Cross Reference 等），勾得越多 .map 内容越详细。
   • 不勾 Linker Listing 就完全不会生成 .map。
4. 点 Select Folder for Listings... 指定输出目录，把它设成你想要的位置（例如相对工程目录的 ..\Output\Listings）
   • 路径里出现 * 时表示文件名跟随目标名，例如 ..\Output\Listings\*.map 会生成 LX_HAL_Template.map。
5. 改完点 OK ，然后做一次 Rebuild 。

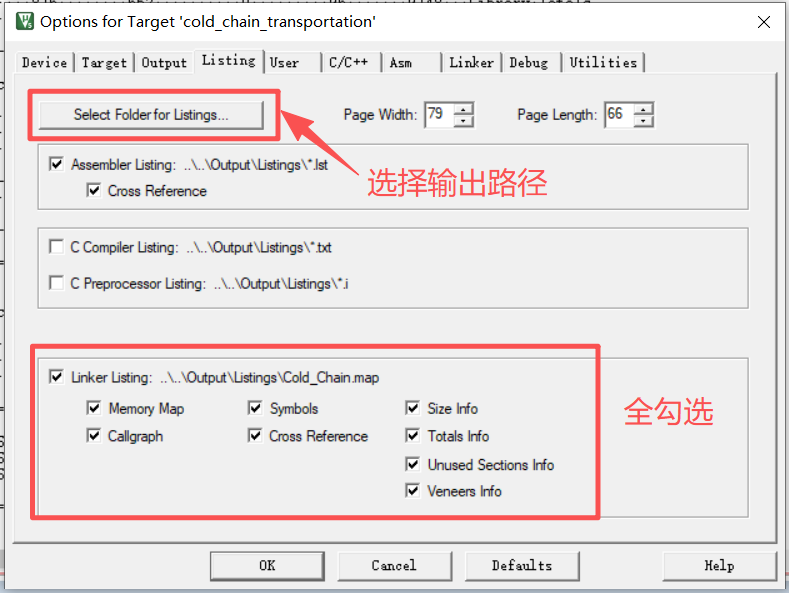

Keil 配置如下：

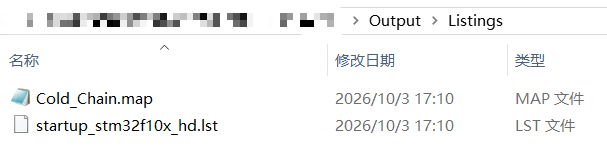

Rebuild 之后本地结果如下：

---
