ZYNQ高速数据采集卡设计：1M采样率实现IEPE传感器信号采集

ZYNQ高速数据采集卡设计：1M采样率实现IEPE传感器信号采集（完整方案）

📌 文章简介 ：本文针对工业振动、设备故障检测场景，设计一款基于ZYNQ架构的IEPE传感器高速数据采集卡，实现1MSPS（1M采样率）高精度同步采集 。充分利用ZYNQ FPGA高速并行采集、ARM嵌入式数据处理传输的双核优势，解决传统单片机采集速率低、实时性差，商用采集卡成本高、定制性差的问题。全文涵盖硬件电路设计、FPGA采集逻辑、ARM数据解析、实测验证及踩坑优化，可直接用于工程落地与项目迭代。

🔑 关键词：ZYNQ7000、1M采样率、IEPE传感器、高速数据采集、FPGA+ARM、振动采集

一、项目背景与需求分析

1.1 应用场景

IEPE（压电式）传感器广泛应用于工业设备振动检测、机械故障诊断、声学测试、冲击信号采集等场景，具备灵敏度高、抗干扰能力强、长线传输稳定的优势。这类场景对数据采集系统核心要求为：高采样率、高精度、实时传输、稳定供激磁电流。

传统采集方案存在明显短板：

• 单片机/STM32采集：ADC采样速率不足，无法满足1M高速采集需求，串行传输延迟大，易丢失高频信号；

• 商用NI采集卡：成本高昂、体积大、定制化难度高，难以适配嵌入式集成场景；

• 纯FPGA采集方案：无操作系统支撑，数据存储、上位机交互、数据预处理功能开发繁琐。

1.2 核心设计指标

结合IEPE振动传感器高频信号采集需求，本采集卡核心参数如下：

• 采样速率：最高1MSPS（1M采样率），单通道可稳定持续采集；

• 适配传感器：标准IEPE压电传感器，支持恒流激磁供电；

• 采集精度：16位ADC高精度采样，满足工业检测精度要求；

• 架构分工：FPGA负责高速AD采集、数据缓存、时序控制；ARM负责数据解析、预处理、网络/串口传输；

• 传输方式：支持千兆以太网实时上传、本地缓存存储；

• 稳定性：支持长时间连续采集，无数据丢包、时序错乱问题。

二、整体系统架构设计

本系统采用ZYNQ FPGA+ARM异构架构，充分发挥FPGA并行高速运算和ARM灵活业务处理的优势，整体架构分层清晰、各司其职，完美匹配1M高速采集的实时性需求。

2.1 系统整体框图

信号流向：IEPE传感器 → IEPE信号调理电路 → 高速ADC模块 → FPGA采集缓存逻辑 → ZYNQ PS端（ARM） → 数据预处理/存储/上位机传输

2.2 模块功能分工

• FPGA端（PL）：配置ADC工作时序、1M速率精准采样、FIFO双缓存数据存储、消除数据抖动、同步时序控制，解决高速采集数据溢出、丢包问题；

• ARM端（PS）：搭载嵌入式Linux系统，读取PL端缓存数据、完成数据滤波、有效值/峰峰值计算、数据打包、千兆网实时上传、本地日志存储；

• 调理电路：为IEPE传感器提供标准恒流激磁、信号放大、抗混叠滤波、电压匹配，保证原始信号纯净度。

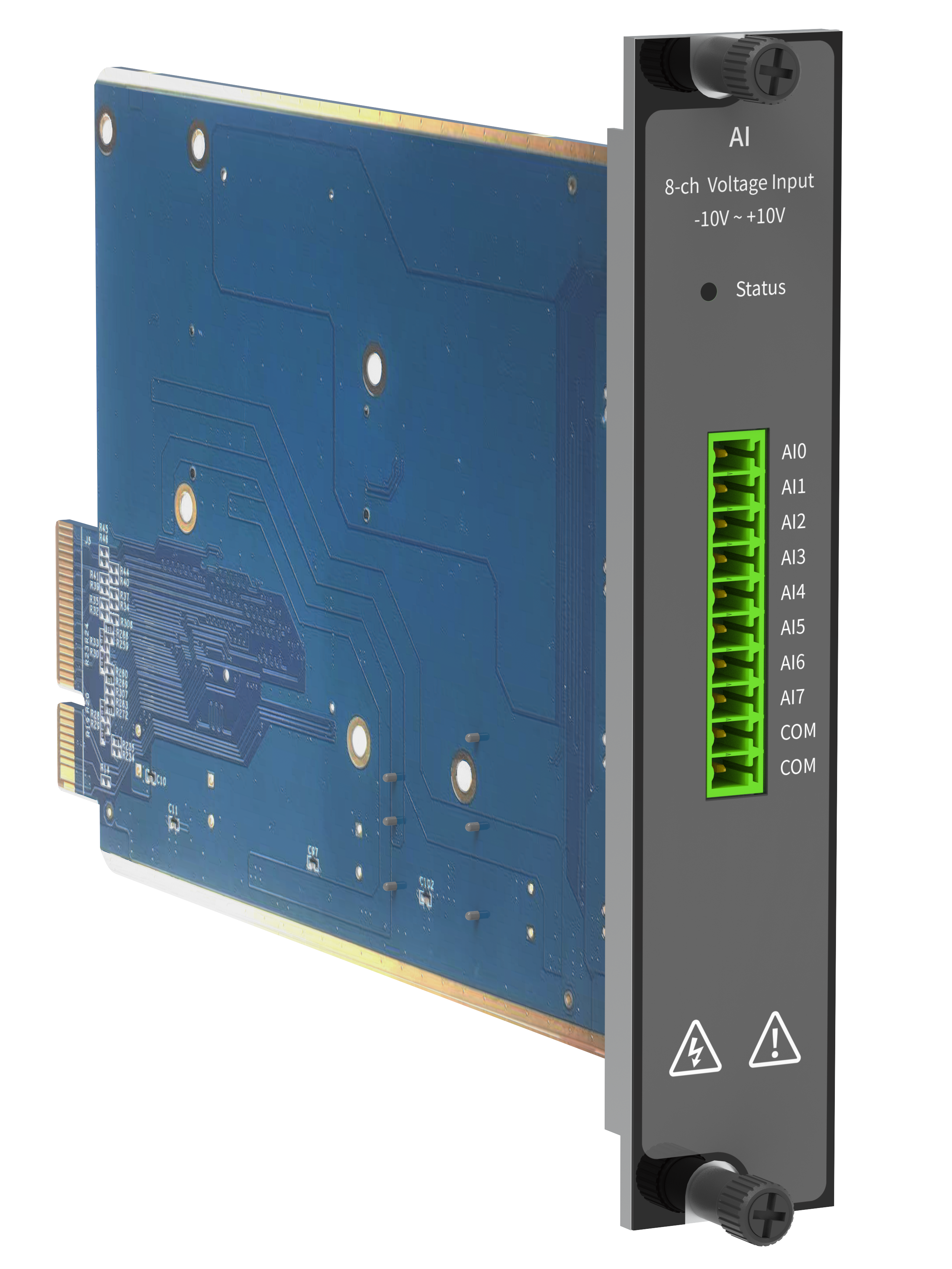

三、硬件电路详细设计

硬件部分核心包含三大模块：IEPE传感器恒流调理电路、1M高速ADC采集电路、ZYNQ最小系统电路，是实现高速高精度采集的硬件基础。

3.1 IEPE传感器调理电路设计

IEPE传感器区别于普通电压传感器，必须依赖4mA恒流激磁供电才能正常工作，同时输出微弱电压振动信号，需要经过放大、滤波处理后送入ADC。

• 恒流源电路：采用高精度恒流芯片搭建4mA标准激磁电路，电流精度±0.1mA，适配绝大多数工业IEPE振动传感器，保障传感器稳定工作；

• 信号放大电路：通过低噪声运算放大器对传感器微弱输出信号进行差分放大，提升信号幅值，降低采集噪声；

• 抗混叠滤波电路 ：设计二阶有源低通滤波器，根据1M采样率配置截止频率，滤除高频干扰噪声，避免频谱混叠，符合奈奎斯特采样定理，保证高频振动信号采集完整性。

3.2 高速ADC模块选型与电路

为满足1MSPS高速采样+16位高精度需求，本设计选用AD8268高速模数转换芯片，支持单通道最高1.2MSPS采样速率，完全覆盖1M设计指标，具备低功耗、低噪声、线性度好的特点，适配振动信号高精度采集场景。

电路设计关键点：

• ADC参考电源采用高精度低温漂基准源，保证采样电压稳定性，降低采样误差；

• 模拟地与数字地单点接地，分割电源域，避免数字高频噪声干扰模拟采集信号；

• ADC数据接口直接与ZYNQ PL端IO连接，并行数据传输，最大限度降低传输延迟，支撑1M高速采样。

3.3 ZYNQ最小系统设计

核心选用ZYNQ7010/7020通用工业级芯片，PS端搭载512M DDR3内存、32M QSPI Flash，保证系统稳定运行Linux系统及大数据缓存；PL端提供充足逻辑资源，用于ADC时序驱动、FIFO缓存、高速数据搬运，完全满足1M持续采集的算力需求。

四、FPGA（PL端）逻辑设计（核心）

FPGA是1M高速采集的核心载体，负责精准时序控制和实时数据缓存，避免高速数据传输过程中出现丢数、错位、抖动问题，整体逻辑采用模块化设计，可读性强、可移植性高。

4.1 FPGA核心模块划分

整体逻辑分为：时钟分频模块、ADC时序驱动模块、FIFO双缓存模块、数据同步传输模块

4.2 关键逻辑实现

4.2.1 1M采样时钟精准配置

通过FPGA PLL锁相环分频，输出1MHz精准采样时钟，严格匹配ADC 1MSPS采样速率，保证每秒钟精准完成100万次信号采集，时序误差控制在ns级别。

4.2.2 FIFO双缓存机制（核心优化）

1M高速采集数据量极大，单缓存极易出现数据溢出，本设计采用双FIFO乒乓缓存机制：一组FIFO接收ADC实时采集数据，另一组FIFO向ARM PS端传输数据，两组缓存交替工作，实现"采集+传输"并行执行，彻底解决高速数据丢包、延迟堆积问题。

4.2.3 ADC时序驱动逻辑

严格按照AD8268芯片手册配置采样、转换、读取时序，完成模拟信号到数字信号的高速转换，将16位采集数据实时存入FIFO，并添加数据帧头、帧尾标记，方便ARM端解析校验，避免数据错位。

4.3 FPGA开发关键踩坑点

• 高速采样下禁止时序延时过大，所有采集逻辑采用同步时序设计，规避亚稳态问题；

• FIFO深度需合理配置，过小易溢出，过大占用逻辑资源，本设计配置深度1024，完美适配1M采样速率；

• 数字逻辑与模拟采集信号严格隔离，IO分区布局，降低噪声干扰。

五、ARM（PS端）软件设计

ARM端基于Petalinux搭建嵌入式Linux系统，主要完成数据读取、预处理、打包传输、上位机交互等业务功能，无需关注底层高速时序，专注业务逻辑开发。

5.1 软件流程

系统初始化 → 读取PL端FIFO缓存数据 → 数据校验、去帧头 → 数字滤波降噪 → 振动参数计算（有效值、峰峰值、频率） → 数据打包 → 千兆网实时上传上位机 / 本地存储

5.2 核心功能实现

• 高速数据读取：通过AXI HP高速接口读取PL端缓存数据，带宽充足，可稳定承接1M采样率数据流，无数据阻塞；

• 数据预处理：软件实现均值滤波、中值滤波，滤除采集过程中的随机噪声，提升振动信号采集精度；

• 实时传输：基于Socket TCP协议搭建千兆网传输链路，稳定向上位机传输原始采集数据和预处理后的特征参数；

• 异常处理：增加数据校验、断连重连、缓存溢出检测机制，保障系统长时间稳定运行。

六、系统实测与性能验证

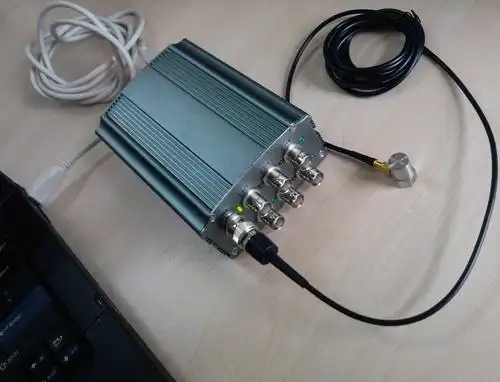

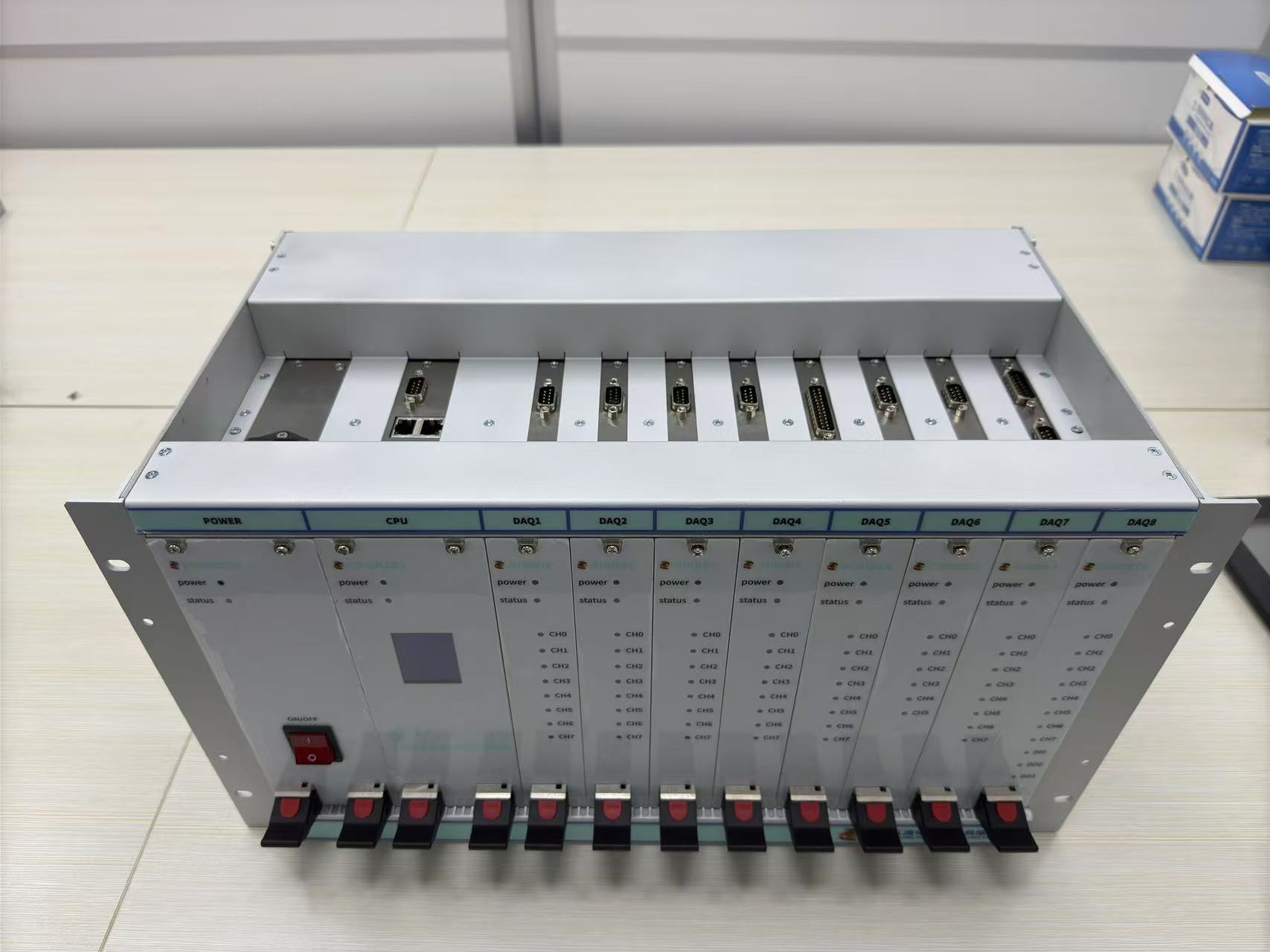

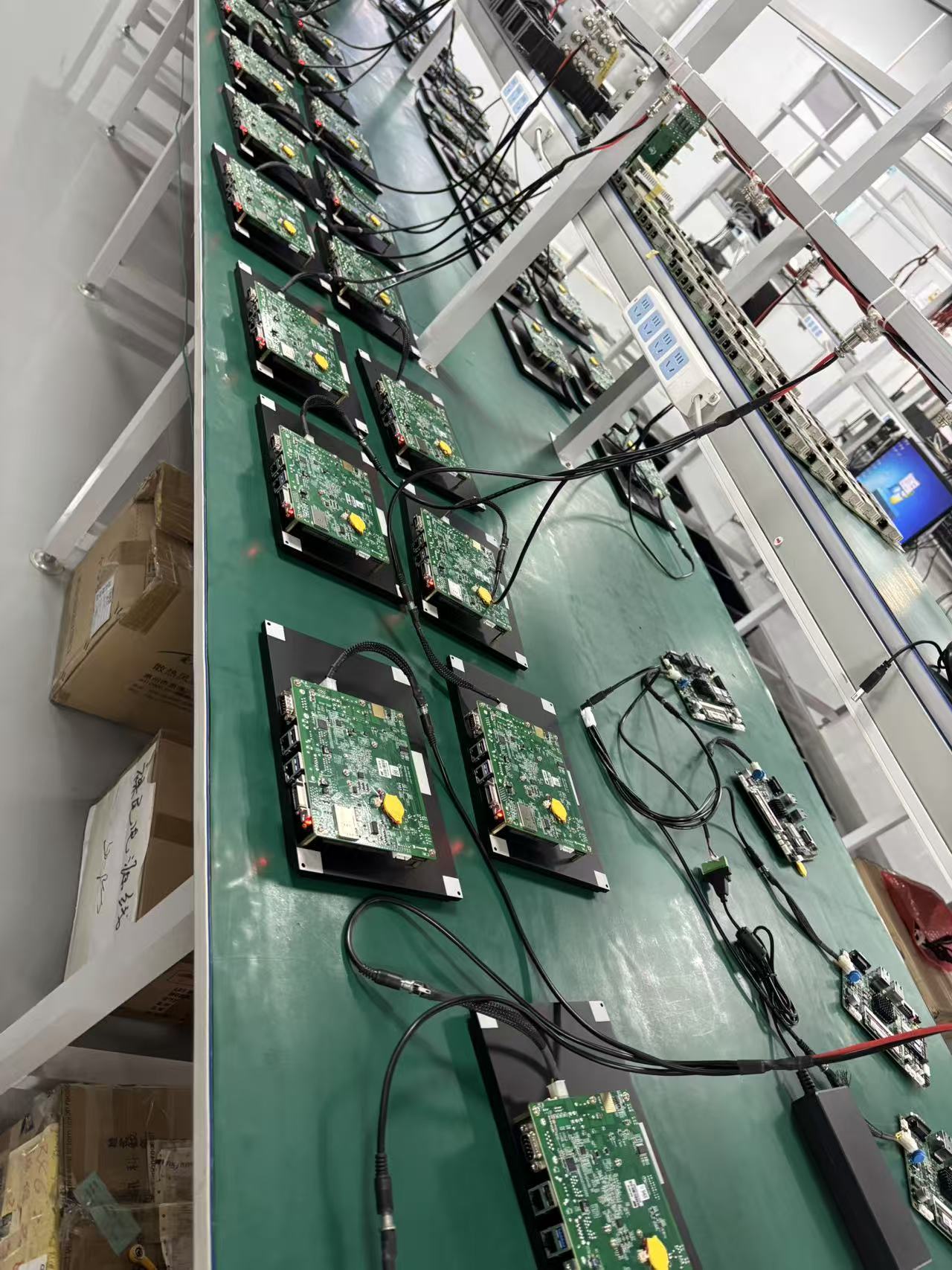

为验证本采集卡1M采样率稳定性和采集精度，搭建实测平台：IEPE振动传感器+信号发生器+ZYNQ采集卡+上位机测试软件，进行长时间连续采集测试。

6.1 核心测试结果

• 采样速率：稳定实现1MSPS连续采样，无速率丢失、时序偏移问题；

• 采集精度：16位ADC采样有效位数高，信号噪声小，振动波形平滑无失真；

• 传输稳定性：24小时连续采集测试，无数据丢包、断连、数据错乱现象；

• 信号适配性 ：完美适配各类标准IEPE压电传感器，激磁电流稳定，低频、高频振动信号采集完整。

6.2 实测波形效果

输入标准正弦振动信号，上位机可精准还原原始波形，频率、幅值误差极小，相比传统低速采集方案，可完整捕捉高频振动细节信号，完全满足工业故障检测、振动分析的高精度需求。

七、常见问题与优化方案

7.1 高速采集数据丢包

问题原因：FIFO缓存配置不合理、AXI传输带宽不足、时序亚稳态导致数据读取错位。

优化方案：采用乒乓FIFO缓存、优化AXI传输时序、同步时序约束、减少逻辑延时。

7.2 IEPE信号噪声大

问题原因：电源干扰、接地不合理、无抗混叠滤波。

优化方案：模拟数字地单点接地、增加电源滤波电容、优化低通滤波电路参数、屏蔽传感器传输线缆。

7.3 采样速率不稳定

问题原因：PLL时钟抖动、时序约束不严格。

优化方案：添加全局时序约束、优化时钟布线、使用高速专用时钟IO。

八、方案总结与拓展

本文设计的基于ZYNQ的1M采样率IEPE数据采集卡，依托FPGA+ARM异构架构，完美解决了传统采集方案速率低、实时性差、定制性弱的痛点。硬件上适配标准IEPE传感器，具备稳定恒流激磁、高精度信号调理能力；逻辑上通过乒乓缓存、精准时序控制实现1M高速稳定采集；软件上完成数据预处理与实时传输，整体方案成本低、稳定性强、可移植性高。
