人体模型部位分割：从 SCHP平面解析 映射到 3D 模型

​

对人体扫描网格做语义部位分割，常见做法是直接在三维点云或网格上跑分割网络------我试过很多次，效果都不太理想。 最终发现：先把模型「切」成平面渲染图，用成熟的 SCHP 做二维人体解析，再把标签沿视线反射回网格， 稳定、可控。

工程实现：HelixToolkit + SharpDX · SCHP-Pascal-7 ONNX

---

1. 先 2D 分割，再映射 3D

人体扫描网格（结构光、多视角重建、点云融合）通常具有不规则拓扑、噪声、孔洞、非标准姿态。 若在此类数据上直接做三维语义分割，网络需要同时解决几何噪声、采样密度不均、类别边界模糊三个难题。

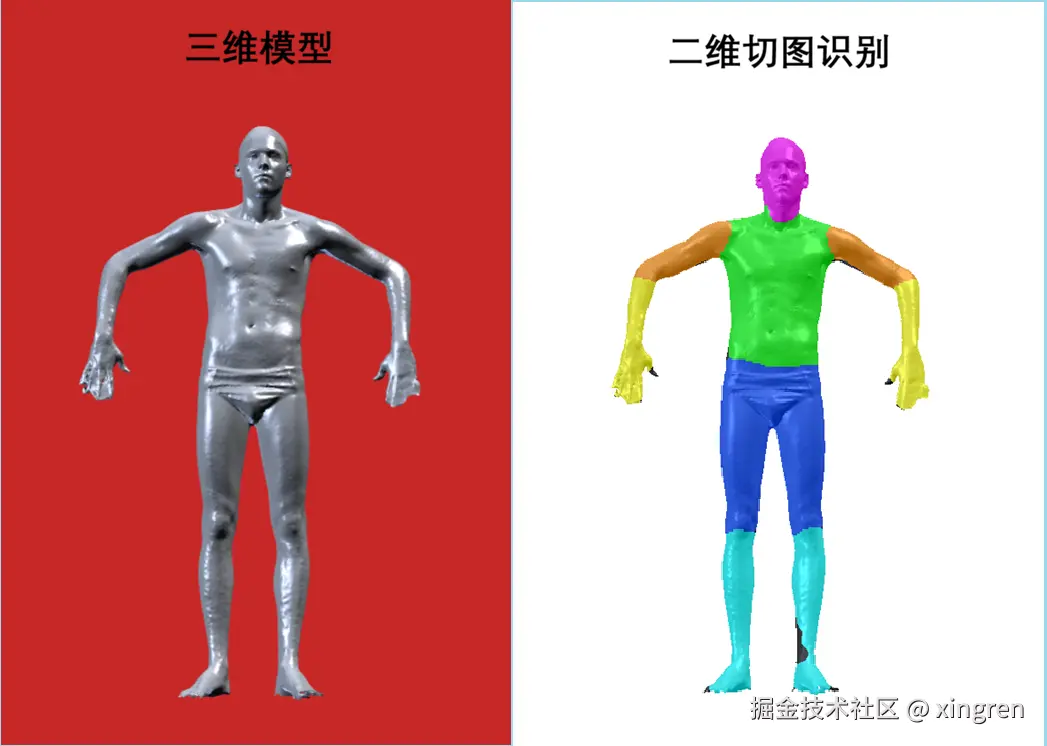

相比之下，把网格渲染成与视口一致的 RGB 快照后，问题退化为成熟的「人体解析（Human Parsing）」： 输入是规则图像，SCHP 等模型在 Pascal-Person-Part 等数据集上已充分训练，对头/躯干/四肢的边界极其稳定------ 即便图像分辨率有限、光照不理想，分割质量仍远好于我们在 mesh 上试过的多种方案。

发现窍门： 「部位是什么」交给 2D；「这个部位在模型空间的哪里」交给相机投影 + 标签反射。

​

---

2. 三维上踩的坑

与部位分割直接相关的结论如下：

尝试思路	分割结论
直接在 3D 网格/参数化模型上定位部位	边界抖动大，肩背、腋下错分严重
另一种 3D 标签传播策略	单视角不稳定，融合后仍碎块多
纯二维 SCHP 实验，不涉及映射	验证 SCHP 分割质量极好
引入 SCHP + 单视角反射	可行，但背面与侧面标签缺失
多视角融合 + 穿透补标 + 拓扑后处理	最建议的方案

开源 SMPL 模板顶点索引、3D human parsing 预训练权重也试过------在标准 T-pose 模型上尚可， 一旦换成真实扫描网格，肩线、腰线、臀线对应的顶点簇与视觉语义严重错位。

---

3. 第一步：从 3D 模型切出平面图片

「切图」并非简单截图------必须保证后续映射时相机外参与截图时刻完全一致 。 人体网格挂载于可旋转的转盘 Transform 上，相机固定； 每次 SCHP 推理前会保存 ViewSnapshot（相机位置、朝向等）。

3.1 多视角采集

「多角度 2D SCHP」流程按预定步进角旋转模型，逐帧渲染视口并送入 ONNX。 每一帧产出：RGB 渲染图、512×512 标签图、对应 ViewState。 这些帧存入 _parsedFrames，供单帧「结果反射」或多帧「加权融合」使用。

3.2 前景掩码

视口底色为纯色（如红底）， 按与背景色的色差提取前景，避免把阴影误判为背景的同时，尽量保留暗部身体区域。 SCHP 输入还可做对称扩边（默认四边各扩若干像素），减轻缩放到 512 时的边缘截断效应。

3.3 正交投影导出（为部位点集服务）

分割完成后，按模型包围盒生成两张正交投影图（720×560）：

• 正面图：X--Y 平面，每一列取最靠近观察者的标签（画家算法）
• 侧面图：Z--Y 平面，同样按深度取可见标签

导出前会对标签做透视，确保侧面图上前缘与后缘都有像素，让 2D 映射结果在投影平面上可读。

---

4. 第二步：SCHP 二维人体解析

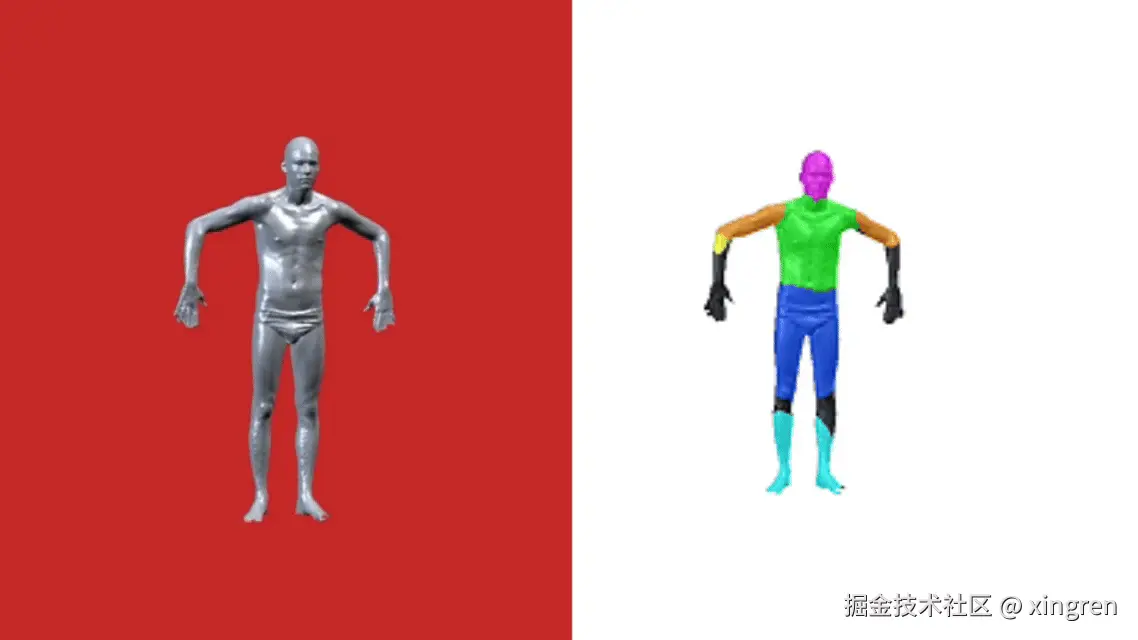

推理管线：Schp → ONNX Runtime → argmax 得逐像素类别 → BlendOverlay 与原图混合供人眼检查。

单帧 SCHP 在当前视角可见表面 上几乎完美；但扫描网格是闭合流形，单帧无法覆盖背侧。 因此 SCHP 输出本身不是终点------它是多视角融合的原材料。

融合前质检：

并非每一帧都参与融合。过滤器会剔除明显错误的分割，例如：

• 前景面积过小（几乎没拍到人）
• 可见身体类少于 5/6（关键部位大面积缺失）
• 图像顶部条带以「小腿」为主且头部极少（纵向逻辑崩溃）
• 中间条带「大腿」占比过高而躯干极少（躯干被腿类霸占）

被否决的帧仍可在 UI 中浏览，但不写入 voteScores，避免污染全局标签。

​

---

5. 第三步：结果反射------标签穿透映射到顶点

「结果反射」是单视角下最直接的理解方式：点击 Form1 的「结果反射」按钮， 系统回放该帧保存的 ViewState，调用 ApplySchpLabelReflection。

5.1 投影采样规则

对每个网格顶点：

1. 局部坐标 → 转盘 Transform → 世界坐标
2. View.Project(world) 得屏幕像素 (sx, sy)
3. 按 SCHP 标签图分辨率缩放为 (lx, ly)，读取 labels[ly * labelW + lx]
4. 不做法线朝向过滤 ------同一屏幕坐标上的前后表面顶点取相同 2D 标签

第 4 点是有意为之：人体是薄壳，前后投影重叠区域应语义一致；旋转模型后，背面顶点色应与 SCHP 截面图对齐。

核心代码片段：单视角反射

// SmplViewport.ApplySchpLabelReflection --- 简化示意
for (int i = 0; i < vertexCount; i++)
{
    var world = meshTransform.Transform(localPosition[i]);
    var sp = viewport.Project(world);

    int lx = (int)(sp.X * labelW / viewportWidth);
    int ly = (int)(sp.Y * labelH / viewportHeight);
    perVertexLab[i] = labels[Clamp(lx, ly)];  // 沿视线穿透，不区分正反面
}

FillParallelPenetrationAlongDepth(perVertexLab, positions);  // 柱穿透补标
RefineSmallLabelIslands(perVertexLab, adjacency);          // 拓扑离岛抑制
if (fillNearest) FillUnclassifiedByNearestRegion(...);     // 可选：未投影区扩散

---

6. 第四步：多视角加权融合

单视角只能可靠覆盖朝向相机的一半表面。多角度融合为每个顶点维护一个长度为 7 的得分向量 voteScores[vertex, class]，每接受一帧便累加权重。

6.1 权重设计

AccumulateWeightedSchpVotesForPrimaryMesh 中：

• 权重 ∝ max(0, n · v)p --- 法线越朝向相机，该视角标签越可信
• 背景类额外乘以 backgroundVoteScale ≈ 0.38，降低「背景误投到网格」的影响
• 低于 minFacingDot 的顶点在该帧不计票（侧对相机时本就看不清）

融合结束后对每个顶点取 argmax 得最终 byte 标签 fused[i]。

6.2 手动采样融合

除自动转盘批处理外，还支持操作员手动旋转到「正面 / 侧面 / 背侧」等关键角度， 点击采样加入 _manualFusionSamples，再一键「从采样融合」------ 适合姿态特殊、自动步进角覆盖不足的情况。

核心代码片段：加权投票

// 每个顶点、每一帧 SCHP
float facing = Dot(normalize(vertexNormal), normalize(cameraPos - vertexPos));
if (facing < minFacingDot) continue;

float w = Pow(Max(0, facing), normalDotPower);
byte label = SampleSchpLabel(projectedPixel);
if (label == 0) w *= backgroundVoteScale;

voteScores[vertexIndex, label] += w;

// 全部帧结束后
fused[vertexIndex] = ArgMax(voteScores[vertexIndex, *]);

---

7. 第五步：网格后处理与补全

融合或单帧反射得到的 per-vertex 标签，会统一经过三道后处理。

7.1 正交穿透补标

将顶点按 (X,Y) 量化到柱体（默认 4096 bins），同一柱内所有顶点共享该柱已标签顶点的多数票类别。 作用：多角度融合仅对朝向相机的面加权时，背侧顶点常无票；柱穿透把「前侧已知标签」沿深度 Z 传播到后侧。

7.2 小连通域离岛抑制

在三角网格邻接图上，对每一语义类做连通分量分析。小于阈值的分量（默认 ≥ max(72, 顶点数/900)）视为 「2D 误分经投影形成的曲面碎块」------典型如肩背处被错标为头部的粉红色小岛------ 整体改标为环邻域中出现最多的其它类别。默认仅处理头部(1) ，避免误删合理的手臂/腿细条。

7.3 未分类点就近归类

投影区外、或始终未被任何帧看到的顶点 label=0。多源 BFS 从已分类顶点向外扩散， 按拓扑距离赋最近有效语义------我们也可启用「未着色点就近归类」。

核心代码片段：柱穿透补标

// 同一 (Qx(X), Qy(Y)) 柱内统计类别直方图
long columnKey = Pack(Qx(pos.X), Qy(pos.Y));
columnVotes[columnKey][label]++;

// 柱内每个顶点（含背面）继承该柱多数票
for (int i = 0; i < vertexCount; i++)
{
    long key = Pack(Qx(pos[i].X), Qy(pos[i].Y));
    labels[i] = ArgMax(columnVotes[key]);  // 背面与前面共享语义
}

---

8. 第六步：正/侧面部位点云导出

顶点级标签就绪后，系统将其再投影 到两张正交平面，形成结构化的 PartPlanePoints 集合------这是第一期与第二期之间的数据接口。

8.1 PartPlanePoints 结构

每个 SCHP 部位（头、躯干、上臂...）对应一条记录：

• FrontPlanePixels[] --- 正面图 X--Y 上该部位所有可见顶点的像素坐标
• SidePlanePixels[] --- 侧面图 Z--Y 上的对应像素坐标

坐标系与 PNG 一致：X 向右，Y 向下，(0,0) 为左上角。

8.2 PartPlanePointGroups

在正面图上，上臂/大腿按躯干 X 中心拆分为解剖学左/右（图像右侧 = 人体左侧）， 供肩-臂连接点、左右上腿范围等几何规则使用------细节见第二期，但点集本身来自第一期的分割质量。

---

9. 3D 可视化：让分割「长在模型上」

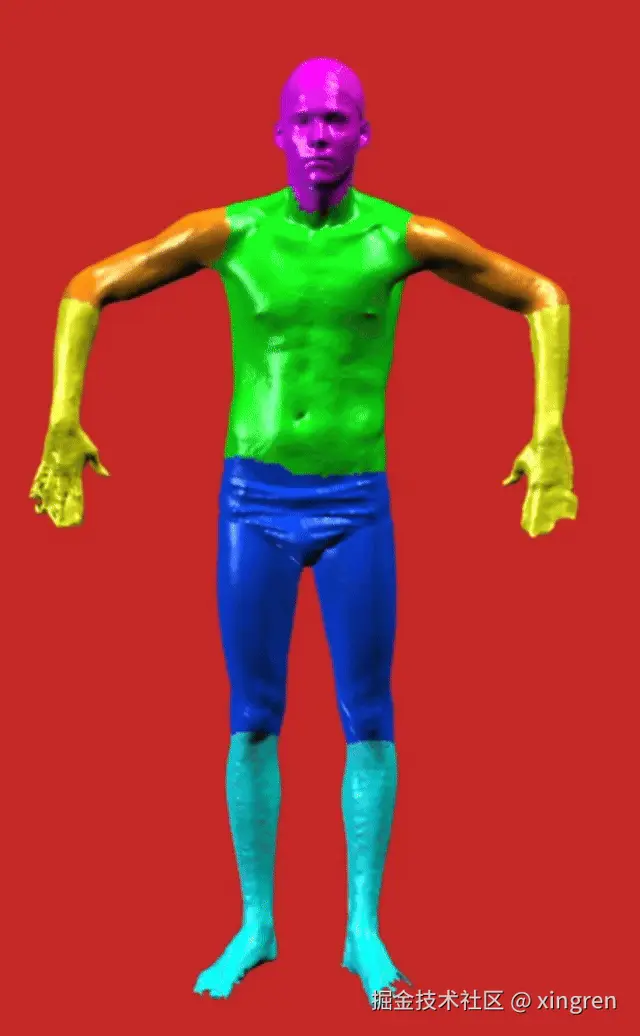

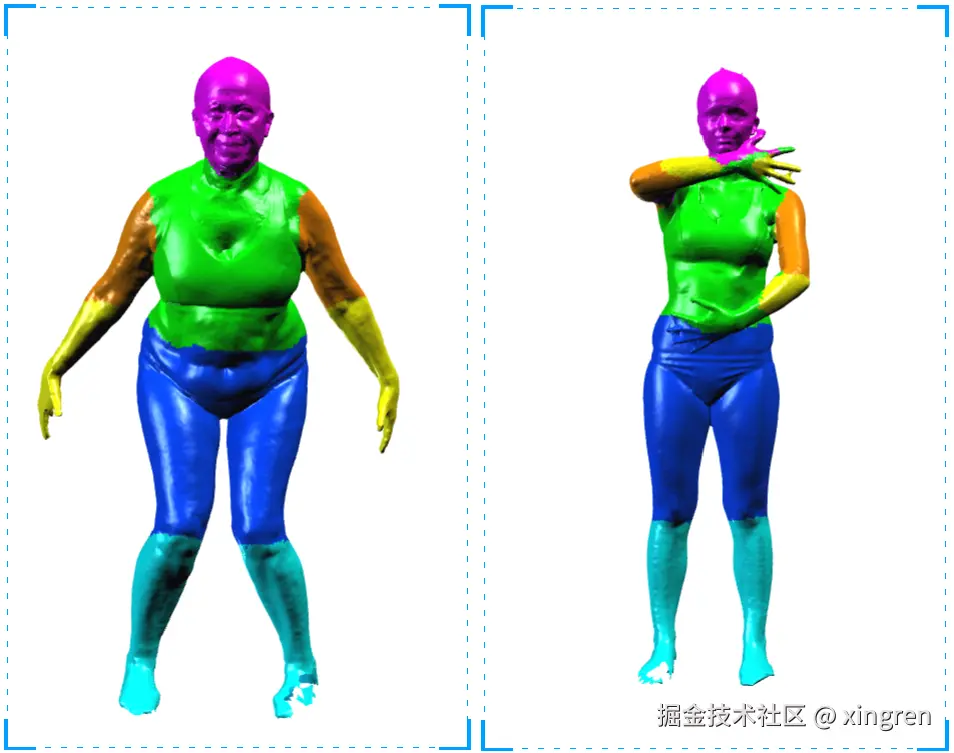

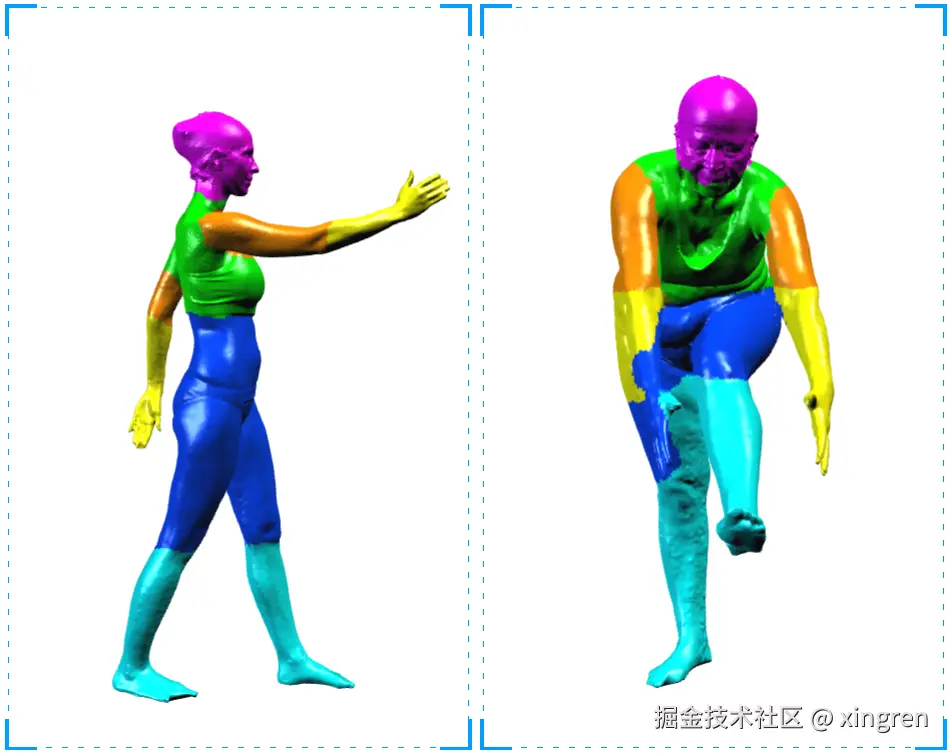

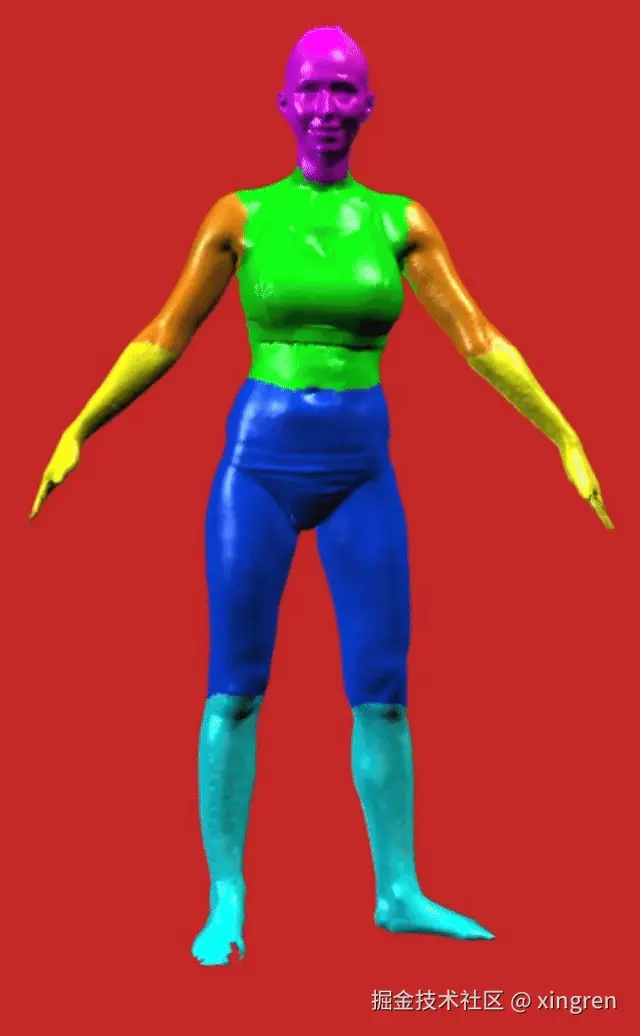

最直观的效果呈现，是带 SCHP 顶点色的旋转人体模型。 将七类标签转为顶点 diffuse 色， 在 HelixToolkit 视口中实时渲染；可从任意角度检查分割。

​ ​

---

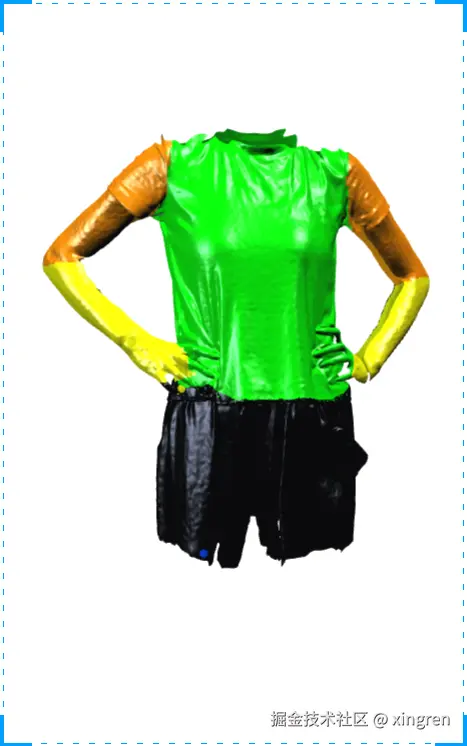

10. 不同模型与边界情况

场景	分割风险	应对
肥胖 / 宽松衣物	躯干与上臂粘连	多视角融合 + 离岛抑制；手动补采样侧面
消瘦 / 含胸	躯干面积过小被质检拒绝	放宽 SchpMultiViewFusionFrameFilter 或手动融合
非 A-pose 抬臂	上臂遮挡躯干	增加背侧视角帧；柱穿透补全背面
扫描孔洞 / 非流形	BFS 扩散越界	关闭就近归类或降低网格简化程度
长发 / 配饰	头部类向外扩张	头部离岛抑制；第二期颈围算法单独处理

​

​

​

---

11. 小结

整理流程概括为：

3D 渲染切图→SCHP 2D 解析→视线反射 / 多视角融合→柱穿透 + 拓扑后处理→正/侧面部位点集→3D 顶点色可视化。

基于以上的比较稳定的部位分割，我们就可以进行身体不同部位的测量工作。在侧面轮廓上用手工可控的特征点算法定位颈/胸/腰/臀测量平面， 在 3D 网格上截取倾斜截面并计算围度。我们将在下篇尝试进行3D部位测量处理。

​
