引言：为什么还要学习JVM？

JVM（Java Virtual Machine，Java 虚拟机） 是执行 Java 字节码的运行时引擎。你写的 `.java` 先被编译成 `.class`，再由 JVM 加载、解释或即时编译为本地机器码并执行。

很多人写了几年业务代码，对 JVM 仍停留在「有个垃圾回收」------直到线上出现：

`OutOfMemoryError: Java heap space`
接口 P99 突然飙高（频繁 Full GC）
CPU 打满却找不到热点业务逻辑

这时，堆、栈、元空间、GC 日志、`jstack`/`jmap` 不再是面试题，而是排障工具。

学习 JVM 的价值可以概括为三点：

建立正确心智模型 ：知道对象、类元数据、线程栈各自在哪，避免「栈上存对象」「方法区就是堆」这类概念混淆。
具备性能分析能力： 能看懂 GC 日志，能解释 Minor GC / Full GC，能判断该调参数还是改代码。
缩短故障定位时间：OOM、泄漏、线程死锁、CPU 飙高，有一套可复用的排查路径。

下文按「架构 → 类加载 → 内存 → GC → JIT/参数 → 排查工具 → 案例」展开。

提示：以下是本篇文章正文内容，下面案例可供参考

一、JVM整体架构概率

可以把一次Java程序运行粗分为三层：

┌─────────────────────────────────────────────────────────┐

│ 类加载子系统（Class Loading Subsystem） │

│ Bootstrap / Platform(Ext) / App / Custom ClassLoader │

└───────────────────────────┬─────────────────────────────┘

│ 加载字节码

▼

┌─────────────────────────────────────────────────────────┐

│ 运行时数据区（Runtime Data Areas） │

│ PC | 虚拟机栈 | 本地方法栈 | 堆 | 方法区/元空间 | 常量池 │

│ （另：直接内存 / Direct Memory，属本地内存） │

└───────────────────────────┬─────────────────────────────┘

│ 执行引擎驱动

▼

┌─────────────────────────────────────────────────────────┐

│ 执行引擎（Execution Engine） │

│ 解释器 Interpreter + JIT（C1/C2 或 Graal） │

│ + 垃圾收集器 GC │

└─────────────────────────────────────────────────────────┘

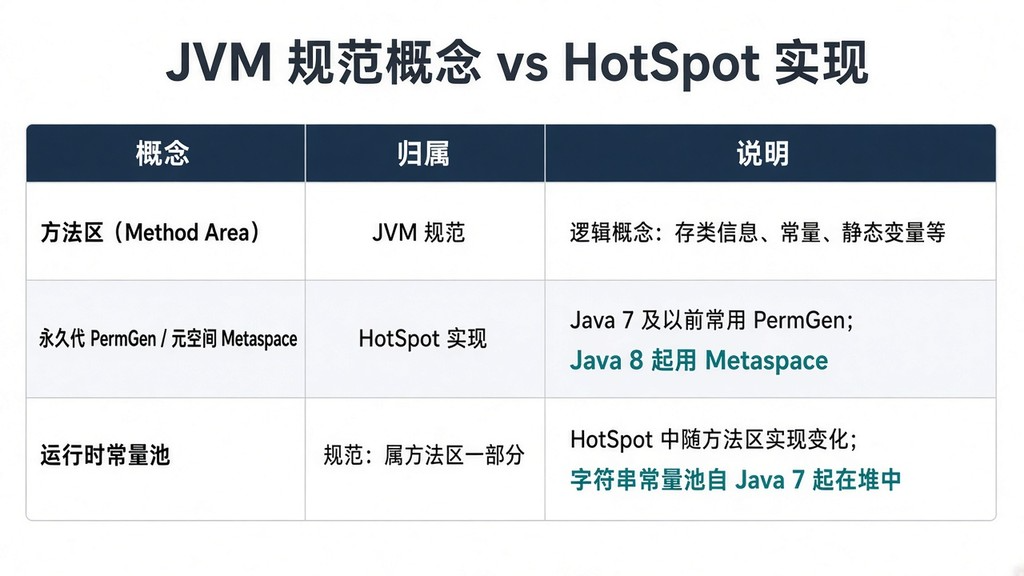

规范 vs 实现

二、从源码到运行：一次完整旅程

.java --javac--> .class --类加载--> 方法区/元空间 + Class 对象

--new--> 堆中对象

--调用--> 栈帧入栈，PC 指向字节码

--热点--> JIT 编译为本地代码（CodeCache）

java 复制代码

String s = new String("abc");

1.字面量"abc"：若字符串常量池中尚无，则再池中放入对应引用（JDK 7+ 字符串常量池在堆中）。

2.new String(...)：在堆上再创建一个String实例。

3.局部变量s：存在当前线程虚拟机栈 的栈帧局部变量表里，存的是引用，不是对象本身。

因此：池中可能有一个"abc"，堆上还有一个new 出来的实例------这是面试常考点，也是理解【栈存引用、堆存对象）的最佳例子。

三、类加载机制

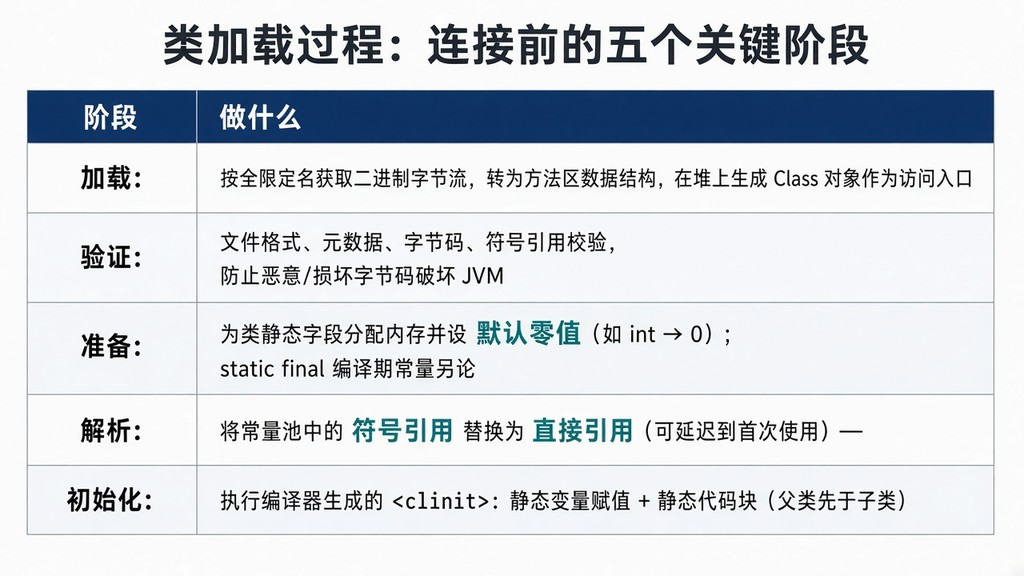

3.1类的生命周期

类从进入JVM到离开，经历：

加载 → 验证 → 准备 → 解析 → 初始化 → 使用 → 卸载

其中【验证 + 准备 + 解析】合称连接（Linking）。

3.2 类加载器与双亲委派

类加载器（ClassLoader）负责把字节码【变成】JVM可识别的类。

Bootstrap ClassLoader（启动类加载器，C++ 实现，Java 侧为 null）

▲

Platform ClassLoader（Java 9+；Java 8 为 Extension ClassLoader）

▲

Application ClassLoader（应用/系统类加载器，加载 classpath）

▲

Custom ClassLoader（自定义）

**双亲委派模型（Parents Delegation Model）：**子加载器收到加载请求，先委派给父亲加载器；父亲加载器无法完成时，子加载器才自己加载。

作用：

**1.安全：**防止自定义`java.lang.String` 覆盖核心类。

2.唯一性：同一类由同一加载器加载，避免重复与类型混乱。

实践建议：自定义加载器时，优先重写`findClass()`，而不是随意覆盖`loadClass()`，以免破坏双亲委派只有SPI、热部署、模块隔离等场景才考虑【打破】委派。

3.3 自定义类加载器的典型场景

从网络/数据库/加密文件加载字节码（插件化）。
热部署：同一类名用不同 ClassLoader 实现隔离与卸载。
框架SPI：如JDBC驱动加载时需打破双亲委派，由应用加载器实现类。

java 复制代码

package Exercise.jvm;
public class DiskClassLoader extends ClassLoader{
private  final  String classDir;
public DiskClassLoader(String classDir){
this.classDir = classDir;
}
@Override
protected Class&lt;?&gt; findClass(String name) throws ClassNotFoundException {
    //仅再父加载器都找不到才会走到这里（若未破环双亲委派）
    byte[] bytes = readClassFile(name); // 从 classDir 读取 .class
    return defineClass(name, bytes, 0, bytes.length);
}

private byte[] readClassFile(String name) throws ClassNotFoundException {
    //省略：按name 拼路径、读文件；失败抛ClassNotFoundException
    throw  new ClassNotFoundException(name);
}
}

面试延申：【同一个`.class` 被两个自定义 ClassLoader各加载一次，是不是同一个类？】------不是.JVM用【类加载器+全限定名】判定类的唯一性，跨加载器无法直接强转。

四、JVM运行时数据区

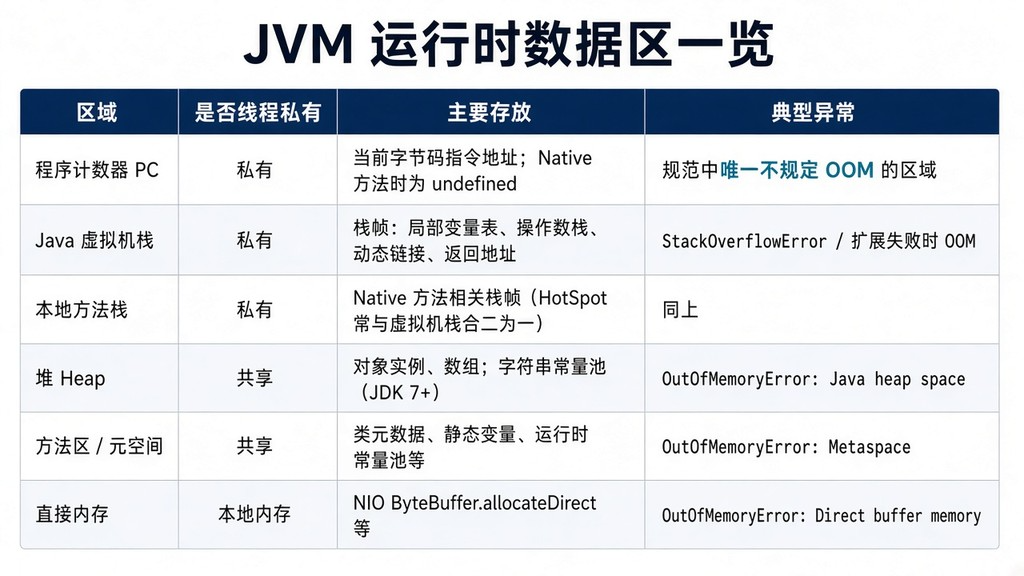

先牢记一张表：

4.1 程序计数器

多线程靠时间片切换。每个线程必须记住【下一条要执行哪条字节码】，因此PC必须线程私有。

它体积小，实现简单，几乎不会成为故障源，却是理解线程切换的关键拼图。

4.2 Java虚拟机栈与栈帧

每个方法调用对应一个栈帧（Stack Frame）：

┌──────────────────────┐

│ 局部变量表 │ ← 基本类型 / 对象引用

│ 操作数栈 │ ← 计算的「草稿纸」

│ 动态链接 │ ← 指向运行时常量池中方法引用

│ 方法出口 │ ← 返回后回到哪里

└──────────────────────┘

栈帧过大（局部变量极多）或调用过深（无限递归），会触发`StackOverflowError`。

4.3 堆：对象的【大仓库】

从垃圾回收视角（传统分带收集器，如Parallel），堆常划分为：

┌──────────────── Young Generation ────────────────┐ ┌── Old ──┐

│ Eden (约 8) │ Survivor0 (1) │ Survivor1 (1) │ │ Tenured │

└──────────────────────────────────────────────────┘ └─────────┘

新对象优先进 Eden；Eden 满 →*Minor GC（Young GC）
多次 GC 仍存活（年龄达阈值，默认常为 15，可用 `-XX:MaxTenuringThreshold` 调整）→ 晋升老年代
大对象可能直接进老年代（或 G1 的 Humongous Region），避免在新生代反复复制。

**常见误区：**元空间不是堆的一部分；堆OOM和MetaspaceOOM是两类问题。

4.4 方法区与元空间

-**方法区：**规范层逻辑区域。

永久代（PermGen） ：Java 7 及以前 HotSpot 实现，大小受 `-XX:MaxPermSize` 限制，易因动态类过多而 OOM。
元空间（Metaspace） ：Java 8+ 使用本地内存存放类元数据，默认随本地内存增长，可用 `-XX:MaxMetaspaceSize` 限制。

运行时常量池属于方法区概念的一部分：字符串常量池再JDK 7后迁到堆，不要和【永久代里的字符串】混为一谈。

4.5 直接内存

不属于运行时数据区五块，但生产中极常见（Netty，NIO）。它不受`-Xmx` 直接约束，却占用进程物理内存；只盯堆、忽略 Direct Memory，是排查「进程 RSS 很大但堆不大」时的常见盲区。

五、对象创建于内存分配

HotSpot 中 `new` 一个对象，大致步骤：

1**.类加载检查：**常量池能否解析到类符号引用；类是否已初始化。

2.**分配内存：**按对象大小在堆上划出一块空间（指针碰撞/空闲列表；并发下用TLAB等优化）。

3.**零值初始化：**实例字段置零值（不含对象头）。

4**.设置对象头**：类型指针、哈希、GC年龄、锁状态等。

5.执行 `<init>`：构造方法按程序员意图完成初始化。

java 复制代码

package Exercise.jvm;
public class ObjectAllocDemo {
private int id;
private String name;
public ObjectAllocDemo(int id, String name) {
    this.id = id;
    this.name = name;
}

public static void main(String[] args) {
    // 1) 确保 ObjectAllocDemo 已加载并初始化
    // 2) 在堆（通常 Eden/TLAB）分配对象内存并写对象头
    // 3) 执行构造：id、name 赋值；name 引用指向堆中 String
    ObjectAllocDemo demo = new ObjectAllocDemo(1,"jvm");
    System.out.println(demo.id + ":" +demo.name);
}
}

**分配路径速记：**小对象 → TLAB/Eden；熬过多次 Young GC → 老年代；超大对象 → 老年代或 G1 Humongous。

六、垃圾回收机制

6.1 如何判断对象存活？

引用计数： 引用+1/-1，为0可回收。无法很好处理循环引用，主流JVM不用它做主要判定。

可达性分析（Reachability Analysis）： 从 GC Roots出发沿引用链遍历，不可达则判为可回收。

常见 GC Roots 包括：

虚拟机栈局部变量表中的引用
方法区静态属性、常量引用
JNI 引用
被同步锁持有的对象等

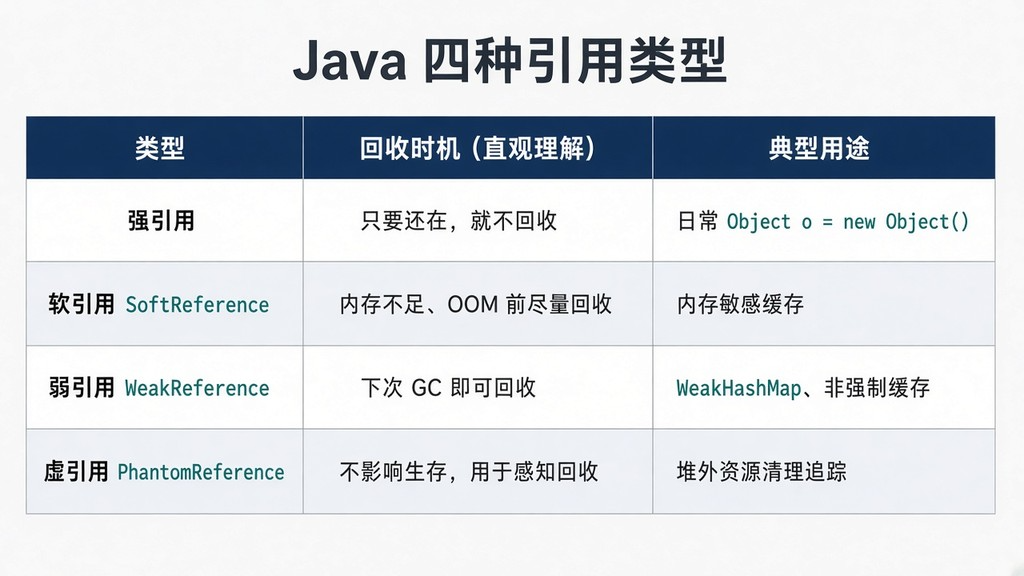

四种引用（由强到弱）

对象真正死亡前还可能经历 `finalize()`（已不推荐依赖），现代代码应优先用 `try-with-resources`、Cleaner 等机制。

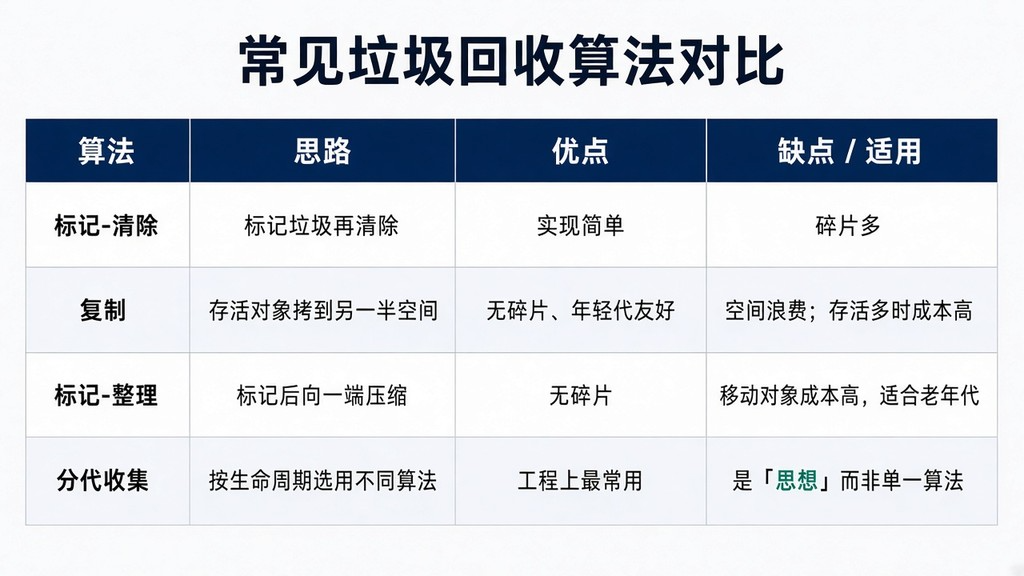

6.2 常见垃圾回收算法

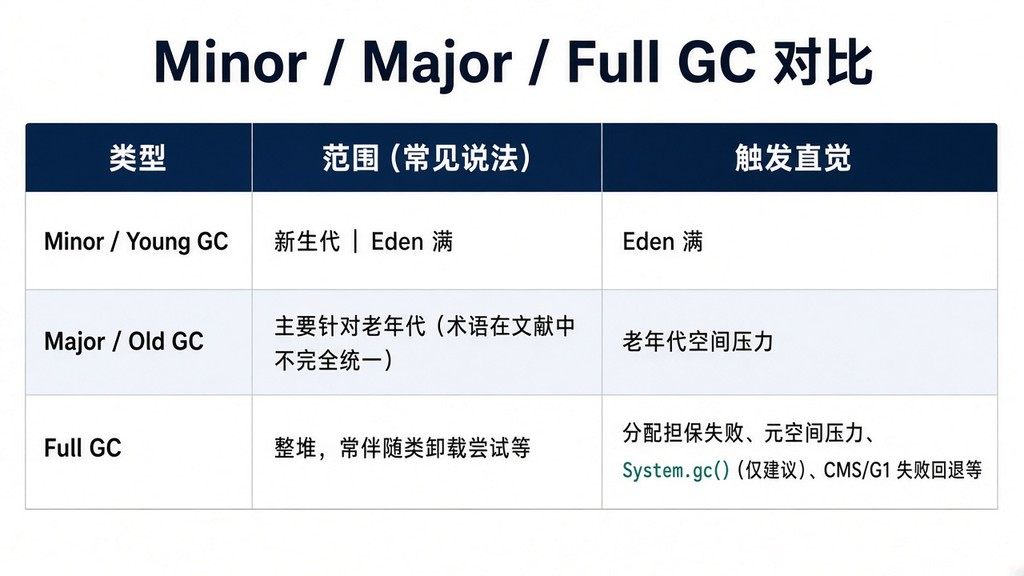

6.3 Minor / Major / Full GC

**实践建议：**关注 Full GC 频率与停顿；Young GC 频繁未必是坏事，但若伴随大量晋升，要查对象是否「偶然变老」。

七、常见垃圾收集器

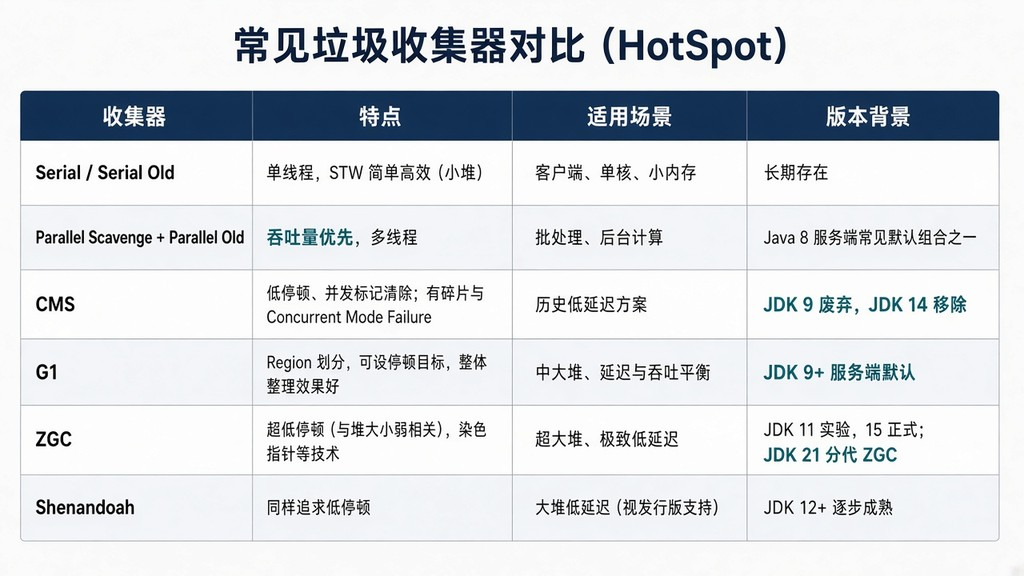

下表以HotSpot 为主，标记版本背景（以常见发行版行为为准，具体以自己使用的JDK文档为准）

怎么选：

通用服务、几 GB～几十 GB 堆：优先G1 ，设合理 `-XX:MaxGCPauseMillis`。
超大堆、对尾延迟极敏感：评估 ZGC（Java 17/21 更稳妥）。
纯吞吐、可接受较长停顿：Parallel 仍有价值。
新项目不要再规划 CMS。

八、JIT编译与性能优化基础

JVM 先用解释器 快速启动，对热点方法用JIT（Just-In-Time） 编译为本地代码，缓存在 CodeCache。

HotSpot 分层编译常见分工：

- C1（Client Compiler）： 更快编译，优化较少

- C2（Server Compiler）：更慢编译，优化更激进

对开发者的实践含义：

基准测试要预热 ：第一次执行往往偏慢，别拿冷启动当稳态性能。
避免极端写法破坏优化 ：过度反射、巨型方法、错误的异常控制流，可能影响内联与编译质量。
关注 CodeCache：动态生成大量代码时，可能出现编译关闭、性能回落（可结合 `jcmd` / 相关参数排查）。

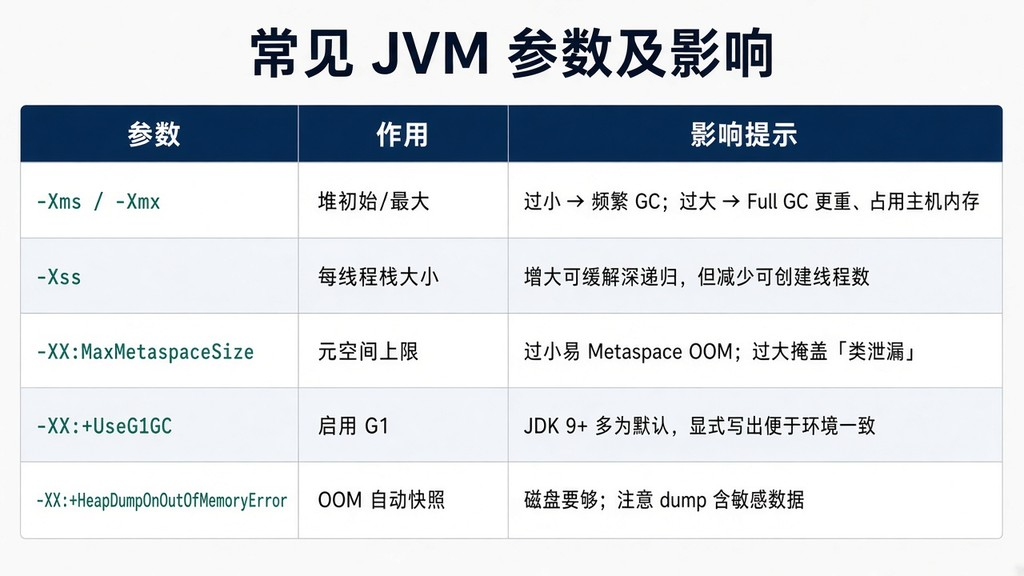

九、常见 JVM 参数（附示例）

以下参数在 HotSpot 中广泛使用；具体默认值随 JDK 版本与 GC 变化，上线前请用 `java -XX:+PrintFlagsFinal` 核对。

bash 复制代码

# 堆：初始与最大（生产常设相等，减少运行时扩容抖动）
-Xms2g -Xmx2g
线程栈大小（过大会限制可创建线程数）
-Xss512k
元空间上限（防类元数据无限膨胀）
-XX:MaxMetaspaceSize=256m
选择 G1，并给出停顿目标（目标非硬保证）
-XX:+UseG1GC -XX:MaxGCPauseMillis=200
OOM 时自动 dump，便于事后用 MAT 分析
-XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=/var/log/app/heapdump.hprof
GC 日志（JDK 9+ 统一日志框架示例）
-Xlog:gc*:file=/var/log/app/gc.log:time,uptime,level,tags

十、常见问题与排查思路

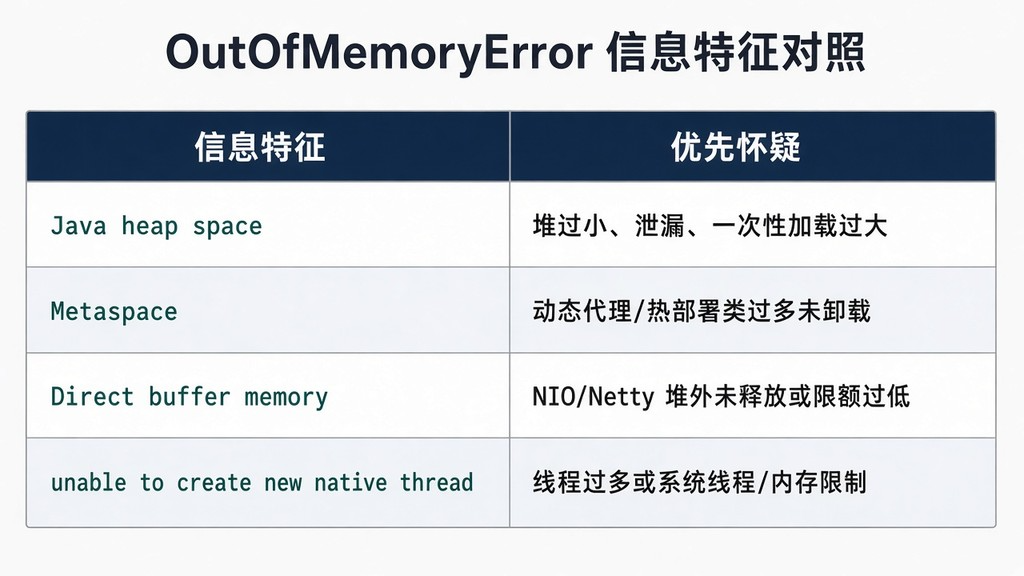

10.1 OutOfMemoryError

排查骨架：开 HeapDump → MAT 看 Dominator Tree / Leak Suspects → 区分「真需要更大堆」还是「引用没放开」。

10.2 StackOverflowError

优先查无限递归或过深调用，其次才是调大 `-Xss`。能改成迭代就别靠堆栈硬扛。

10.3 频繁 Full GC

看 GC 日志：老年代是否持续上涨？是否存在晋升失败？元空间是否频繁触发？再决定是扩容、换 GC，还是改缓存/对象生命周期。

10.4 内存泄漏 vs 内存溢出

泄漏： 用完的对象仍被引用，GC 收不走，可用内存缓慢被蚕食。
**溢出：**申请时内存不够，抛 OOM。泄漏发展到最后常常表现为溢出。

10.5 CPU 过高

`top` 找进程 → `top -H` 找线程 → 线程 ID 转十六进制 → `jstack` 对齐 nid → 看是否死循环、激烈锁竞争、或 GC 线程占满（后者要回到 GC 问题）。

十一、监控与诊断工具

11.1 命令行（至少会这几条）

bash 复制代码

# 1) 列出 Java 进程
jps -lvm
2) 查看 GC / 堆概况（pid 换成实际进程号）
jstat -gcutil <pid> 1000 10
输出中 S0/S1/E/O/M 等为各区使用百分比；YGC/YGCT、FGC/FGCT 为 Young/Full GC 次数与耗时
3) 堆转储（注意：live 会先触发 GC；生产慎用，优先低峰或用更轻量方案）
jmap -dump:format=b,file=heap.hprof <pid>
4) 线程快照（死锁、阻塞首选）
jstack -l <pid> > thread.txt
5) 现代统一入口：堆信息示例
jcmd <pid> GC.heap_info
jcmd <pid> Thread.print

读 `jstat -gcutil` 的直觉：`O`（老年代）持续升高且 `FGC` 频繁增加，要警惕晋升过多或泄漏；`E` 频繁归零但业务 RT 正常，可能只是 Young GC 活跃。

11.2 GUI / 增强工具

VisualVM / JConsole： 本地观察堆、线程、CPU，适合开发与预发。
MAT： 分析 `hprof`，找大对象与泄漏链。
Arthas：线上动态观测、反编译、方法耗时、线程、dashboard，改动小、见效快。

十二、实战案例：静态集合导致的堆溢出

现象

批量任务运行数小时后偶发：

java.lang.OutOfMemoryError: Java heap space

重启后短期内正常，说明不像「堆固定过小到立刻炸」，更像内存随时间累积。

复现与简化模型

java 复制代码

package Exercise.jvm;
import java.util.ArrayList;
import java.util.List;
/**
演示：静态集合长期持有对象 → GC 无法回收 → 最终堆溢出。
可用较小堆复现：
java -Xms32m -Xmx32m -XX:+HeapDumpOnOutOfMemoryError StaticLeakDemo
*/
public class StaticLeakDemo {
//    生命周期几乎等于整个JVM进程
private  static  final List<byte[]> CACHE = new ArrayList<>();
public static void main(String[] args) {
    int batch = 0;
    while (true){
//            模拟【每批结果都塞进全局缓存]
CACHE.add(new byte[1024*1024]);//1MB
batch++;
if (batch %10 ==0){
System.out.println("cached MB =" +CACHE.size());
}
}
}
}

JVM 层面发生了什么：

每次 `new byte $1MB$ ` 在堆上分配。
引用进入静态 `CACHE`，成为 GC Roots 可达对象。
Young GC / Full GC 都无法回收这些数组。
堆被填满 → `Java heap space`。

排查步骤（生产同构）

启动时带 `-XX:+HeapDumpOnOutOfMemoryError`，拿到 `hprof`。
MAT 中 Dominator Tree 看到 `byte\[\]` 被 `StaticLeakDemo.CACHE` 持有。
对照代码：批处理结果本应写库后释放，却进了全局 List。

修复

java 复制代码

public void processBatch(List<Item> items) {
    List<Result> buffer = new ArrayList<>(items.size());
    for (Item item : items) {
        buffer.add(handle(item));
    }
    repository.saveAll(buffer);
    buffer.clear(); // 或让 buffer 离开作用域，无需静态缓存
}

若确需缓存：设上限（Caffeine/Guava）、过期时间，或对可丢数据使用软/弱引用，并监控命中率与堆曲线。

对比实验

去掉 `static`，把 `CACHE` 改成 `main` 局部变量并在循环外创建、循环内不无限 add，或改为「每 N 次 clear」，用 VisualVM 会看到堆呈锯齿状回落------这就是「可被 GC 回收」与「泄漏」的可视化差异。

十三、总结

重点回顾

规范概念 ≠ HotSpot 实现 ：方法区 vs 元空间；字符串池位置随版本变化。
栈存引用与基本类型，堆存对象 ；元空间存类元数据；直接内存在堆外。
类加载 靠双亲委派保安全与唯一；自定义加载器用 `findClass` 扩展。
GC 以可达性分析为根基，分代/分区是工程折中；现代默认看 G1，低延迟看 ZGC。
调优顺序：先证据（GC 日志、dump、栈），再改代码与架构，最后才拧参数。

常见误区

以为 `System.gc()` 会立刻、完整地清理一切------它只是建议。
把 Full GC 一律当成「老年代 GC」------范围与触发因收集器而异，要以日志为准。
堆设得越大越好------更大的堆可能换来更长的停顿（视 GC 而定）和更高的主机成本。
