C 语言工业级通用组件手写 21：限幅消抖滤波

前言：

一、限幅消抖滤波核心本质与应用场景

[1. 什么是限幅消抖滤波](#1. 什么是限幅消抖滤波)

[2. 解决的核心痛点](#2. 解决的核心痛点)

[3. 典型工业落地场景](#3. 典型工业落地场景)

二、核心实现原理

[1. 变化率判别机制](#1. 变化率判别机制)

[2. 稳态锁存机制](#2. 稳态锁存机制)

[3. 纯即时运算](#3. 纯即时运算)

三、工业级设计规范

[1. 封装设计](#1. 封装设计)

[2. 接口设计](#2. 接口设计)

[3. 鲁棒约束](#3. 鲁棒约束)

[4. 线程安全](#4. 线程安全)

[面试问答（6 题完整版）](#面试问答（6 题完整版）)

常见坑点

总结

前言：

嵌入式传感器、ADC 采样、按键电平采集时常出现单点异常跳变、瞬时误触发、轻微干扰跳值 。前面的平均、中值、复合滤波适合连续降噪，但是响应慢、有滞后。

限幅消抖滤波是最快响应、零滞后、专门防误跳变 的轻量化算法：只过滤超出正常变化速率的异常值，正常信号原样直通，兼顾极速响应与抗干扰，是按键采样、开关量、慢速模拟量标配算法。

一、限幅消抖滤波核心本质与应用场景

1. 什么是限幅消抖滤波

限幅消抖滤波又称变化率约束滤波。

核心逻辑：允许数据正常渐变，拒绝数据突变。

通过设定最大允许变化阈值，判断当前采样是否超差：

变化量 ≤ 阈值：视为正常信号，直接更新输出
变化量＞阈值：视为干扰抖动，舍弃新值、锁存旧稳态值

核心特性

真正零滞后、极速跟随正常信号

只拦截异常突变，不影响动态响应

无缓存、无排序、无累加、运算量最小

稳态锁存，杜绝零星误跳变

适配慢速、稳态类采集场景

2. 解决的核心痛点

解决传感器零星跳变、单点误干扰导致的阈值误触发。

解决普通滤波滞后大、跟随慢，无法用于开关判断的问题。

解决按键、电平、开关量瞬时抖动误判问题。

解决慢速温湿度、压力数据偶尔乱飞问题。

解决控制逻辑因瞬时错值导致误动作、误报警问题。

3. 典型工业落地场景

温度、湿度、压力慢速传感器采集消抖。

设备开关量、按键、IO 电平防抖。

电池电压静态防跳变采样。

工业阈值判断、报警触发预处理。

继电器、阀门状态采样甄别。

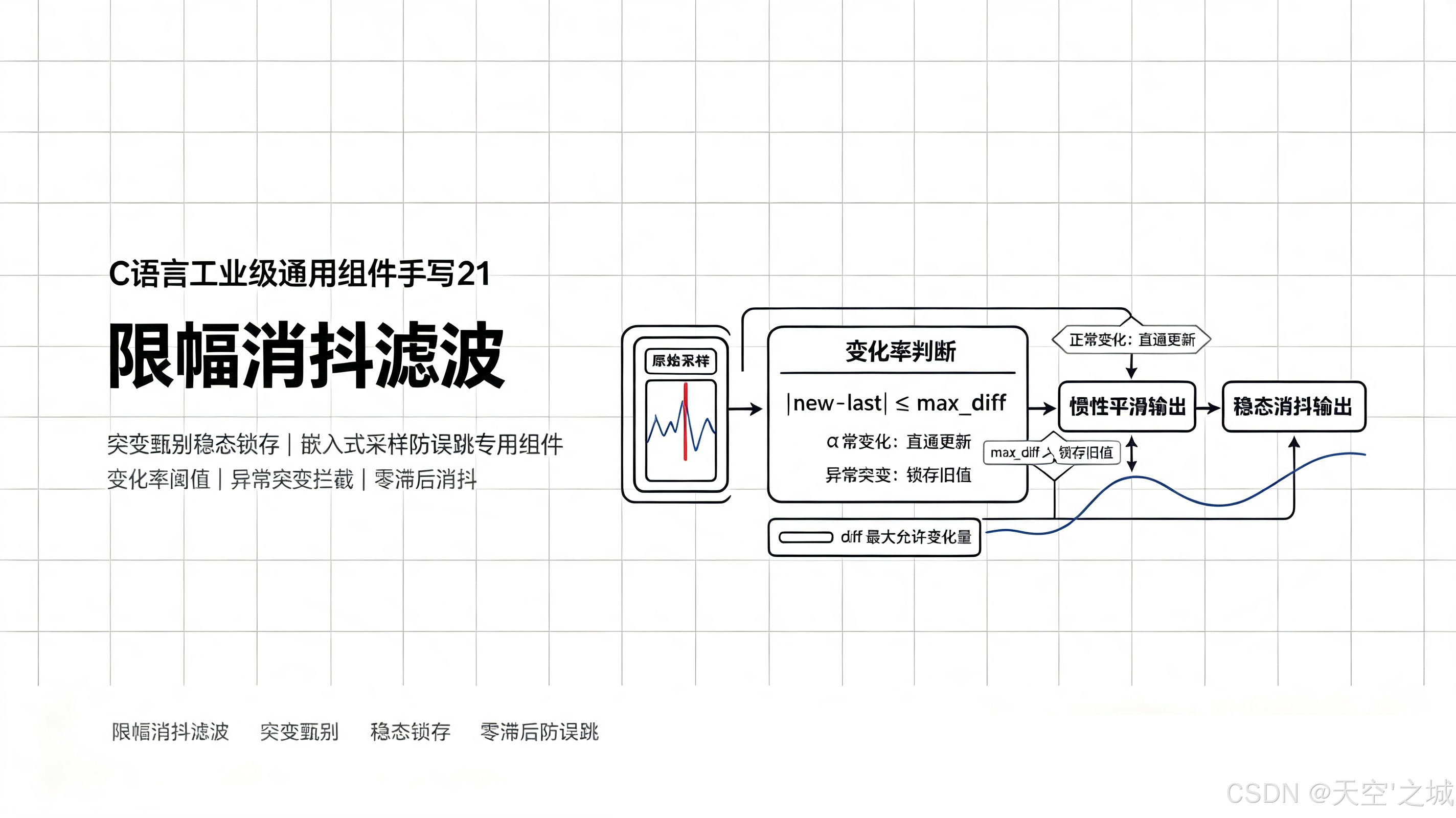

二、核心实现原理

1. 变化率判别机制

保存上一帧稳态输出值，计算当前新值差值。

人为限定物理最大正常变化步长，超出即判定为干扰。

2. 稳态锁存机制

干扰数据直接丢弃，输出保持原有稳态值。

有效数据实时刷新，输出立刻跟随变化。

3. 纯即时运算

无需缓冲区、无需多帧采样、无需排序遍历。

单周期完成判断，MCU 资源占用几乎为 0。

三、工业级设计规范

1. 封装设计

极简结构体设计，仅保存历史稳态值与阈值参数。

支持多实例独立配置，不同传感器不同防抖强度。

全程静态内存，无堆分配、无碎片。

2. 接口设计

接口	功能说明
filter_clip_init	初始化限幅消抖滤波、设置变化阈值
filter_clip_calc	输入原始采样，输出消抖稳态值
filter_clip_set_thr	动态修改最大允许变化阈值
filter_clip_reset	强制刷新稳态值、复位滤波状态

3. 鲁棒约束

阈值参数合法性校验，防止 0 阈值失效。

空指针拦截，杜绝非法访问崩溃。

首次采样直接赋值，避免初始稳态偏差。

4. 线程安全

无全局变量、实例独立。多线程并发场景外部加锁即可安全使用。

四、完整可复用源码

filter_clip.h

复制代码

#ifndef FILTER_CLIP_H
#define FILTER_CLIP_H

#include <stdint.h>
#include <stdbool.h>

#ifdef __cplusplus
extern "C" {
#endif

typedef struct
{
    int32_t last_out;    // 上一次稳态输出值
    int32_t max_diff;    // 最大允许变化阈值
    bool init_ok;        // 初始化标志
} filter_clip_t;

/**
 * @brief 限幅消抖滤波初始化
 * @param filter 滤波句柄
 * @param max_diff 最大允许单次变化阈值
 */
void filter_clip_init(filter_clip_t *filter, int32_t max_diff);

/**
 * @brief 限幅消抖滤波运算
 * @param filter 滤波句柄
 * @param val 原始采样值
 * @return 消抖后稳态值
 */
int32_t filter_clip_calc(filter_clip_t *filter, int32_t val);

/**
 * @brief 动态设置变化阈值
 * @param filter 滤波句柄
 * @param max_diff 最大允许变化量
 */
void filter_clip_set_thr(filter_clip_t *filter, int32_t max_diff);

/**
 * @brief 强制复位滤波状态，刷新稳态值
 * @param filter 滤波句柄
 * @param val 强制刷新值
 */
void filter_clip_reset(filter_clip_t *filter, int32_t val);

#ifdef __cplusplus
}
#endif

#endif

filter_clip.c

复制代码

#include "filter_clip.h"

void filter_clip_init(filter_clip_t *filter, int32_t max_diff)
{
    if(filter == NULL)
        return;

    filter->max_diff = max_diff;
    filter->last_out = 0;
    filter->init_ok = false;
}

int32_t filter_clip_calc(filter_clip_t *filter, int32_t val)
{
    if(filter == NULL)
        return val;

    // 首次采样直接初始化稳态
    if(!filter->init_ok)
    {
        filter->last_out = val;
        filter->init_ok = true;
        return val;
    }

    // 计算新旧数据差值
    int32_t diff = val - filter->last_out;
    if(diff < 0)
        diff = -diff;

    // 变化小于阈值：正常信号，更新输出
    if(diff <= filter->max_diff)
    {
        filter->last_out = val;
        return val;
    }

    // 突变超差：判定干扰，锁存旧稳态值
    return filter->last_out;
}

void filter_clip_set_thr(filter_clip_t *filter, int32_t max_diff)
{
    if(filter == NULL || max_diff < 0)
        return;
    filter->max_diff = max_diff;
}

void filter_clip_reset(filter_clip_t *filter, int32_t val)
{
    if(filter == NULL)
        return;
    filter->last_out = val;
    filter->init_ok = true;
}

五、实战演示

复制代码

#include <stdio.h>
#include "filter_clip.h"

int main(void)
{
    filter_clip_t filter;
    // 设置单次最大允许变化量为5
    filter_clip_init(&filter, 5);

    // 模拟：正常缓慢变化 + 多处突变干扰
    int32_t raw_data[] = {200,202,201,280,203,205,120,204,206,205,350,207};

    for(int i = 0; i < sizeof(raw_data)/sizeof(raw_data[0]); i++)
    {
        int32_t out = filter_clip_calc(&filter, raw_data[i]);
        printf("原始值：%d  \t滤波值：%d\r\n", raw_data[i], out);
    }

    return 0;
}

六、进阶优化方向

连续突变解锁机制 单纯限幅会锁死稳态，可增加连续多次同向突变判定，解锁更新，适配真实阶跃变化。
自适应阈值限幅 根据稳态区间自动调整最大变化阈值，动静场景自适应切换。
限幅 + 一阶滞后复合 突变拦截、正常渐变平滑，实现 "防误跳 + 微抖动消除" 双效果。
多级变化率约束 小变化直通、中变化平滑、大变化拦截，分级降噪更精准。

七、面试考点与易错坑点

面试问答

Q1：限幅消抖滤波的核心原理是什么？

答：基于物理变化速率约束，设定单次最大允许变化量。小幅变化判定为有效信号直接更新，超大幅突变判定为干扰并锁存稳态值，实现零滞后消抖。

Q2：限幅滤波和平均、中值滤波最大区别是什么？

答：

平均 / 中值属于多帧滞后滤波，靠多数据平均降噪、存在滞后；

限幅滤波属于单帧判别滤波，正常信号零滞后跟随，只拦截异常跳变，实时性碾压传统滤波。

Q3：限幅滤波适合什么场景？不适合什么场景？

答：

适合：温度、压力、湿度、按键、慢速稳态、阈值判断场景。

不适合：电机、电流、电压快速动态变化信号，会被误拦截。

Q4：阈值 max_diff 工程如何取值？

答：根据设备物理最大变化速率设定。例如温度每秒最多变化 3℃，阈值就设 3，超出一律判定干扰。

Q5：限幅滤波存在什么短板？如何解决？

答：

无法滤除小幅连续抖动，只能防突变。

解决方式：限幅拦截尖峰 + 一阶滞后平滑抖动组合使用。

Q6：为什么限幅滤波是按键、开关量防抖最优解？

答：按键抖动是瞬时突变干扰，真实电平是稳态保持，限幅可以精准过滤抖动、保留真实电平，无滞后、不卡按键响应。

常见坑点

阈值设置过大，失去消抖效果，干扰依旧存在。
阈值设置过小，拦截正常阶跃变化，数据无法更新。
设备真实工况变化快，固定阈值导致数据卡死。
多通道共用一个滤波句柄，状态错乱。
不做初始化，首次采样数据异常。

总结

限幅消抖滤波是嵌入式最快、最轻量、零滞后的防干扰算法，补齐了传统滤波滞后严重、无法甄别突变的短板。

专门针对零星跳变、瞬时干扰、按键抖动、稳态采样防误触发场景，资源占用最低、实时性最强、工程适配极广，与前面平均、中值、一阶滤波组成嵌入式四大经典滤波全家桶，覆盖 100% 传感器采集场景。
