基于Zynq MPSoC的多路GMSL相机同步采集与低延迟图像预处理系统｜车载视觉高速解决方案

📌 文章简介 ：车载自动驾驶、车载环视、车载感知设备普遍采用GMSL同轴高清相机，相比传统MIPI、USB相机，具备长距离传输、抗干扰强、高分辨率、高帧率的优势。但多路GMSL相机存在时序不同步、传输延迟大、数据带宽拥堵、图像预处理耗时久等工程难题。本文基于Xilinx Zynq MPSoC异构架构，利用PL端FPGA硬件并行特性实现多路GMSL相机实时同步解码、帧缓存、时序对齐，配合PS端多核ARM完成图像降噪、缩放、色彩校正等轻量化预处理，实现微秒级低延迟图像采集处理链路，完美适配车载环视、行车感知、车载测试等工业车载视觉场景。

🔑 关键词 ：Zynq MPSoC、GMSL、车载相机、多路同步采集、图像预处理、低延迟视觉、FPGA图像加速

一、项目背景与行业痛点

随着自动驾驶、智能座舱、车载主动安全技术的快速迭代，车载视觉系统从单路摄像逐步升级为4路、6路甚至8路多路相机同步感知。GMSL（Gigabit Multimedia Serial Link）凭借同轴电缆传输、抗电磁干扰、传输距离远、支持超高分辨率高帧率视频的特性，成为车载工业相机的主流传输方案。

目前主流多路GMSL视觉方案存在诸多工程痛点，严重影响车载感知精度与实时性：

多路时序错位：多相机独立解码采集，无统一时序基准，帧曝光、采集时间不一致，导致环视拼接错位、测距偏差、感知算法失效；
纯软件处理延迟高：传统ARM软件读取图像后再做预处理，帧率低、延迟大，无法满足自动驾驶低延迟感知需求；
带宽拥堵丢帧：多路高清GMSL视频数据量大，传统缓存架构极易出现带宽抢占、数据溢出、随机丢帧；
传统FPGA架构功能单一：纯FPGA仅能实现采集解码，无法完成灵活的图像预处理与参数配置，拓展性极差；
商用方案成本高、封闭性强：成熟车载视觉采集方案价格昂贵，二次开发难度大，无法适配定制化设备需求。

Zynq MPSoC是车载多路GMSL视觉的最优解决方案 ：搭载四核ARM+双核FPGA异构架构，PL端负责硬实时、高并行的相机解码、同步采集、硬件图像预处理；PS端负责算法调度、参数配置、数据传输与上层业务，兼顾纳秒级实时性与软件灵活性，完美解决多路GMSL采集的核心痛点。

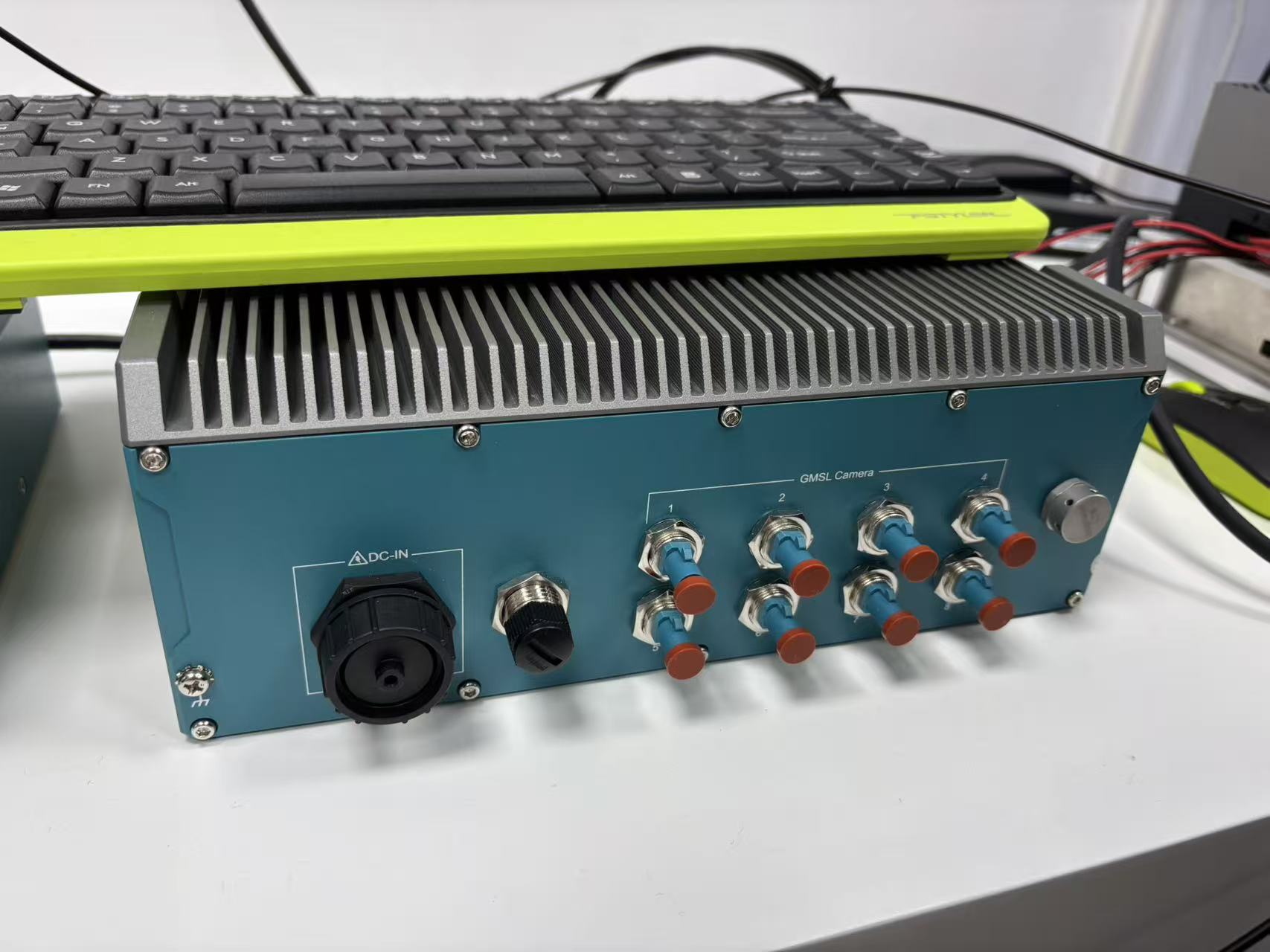

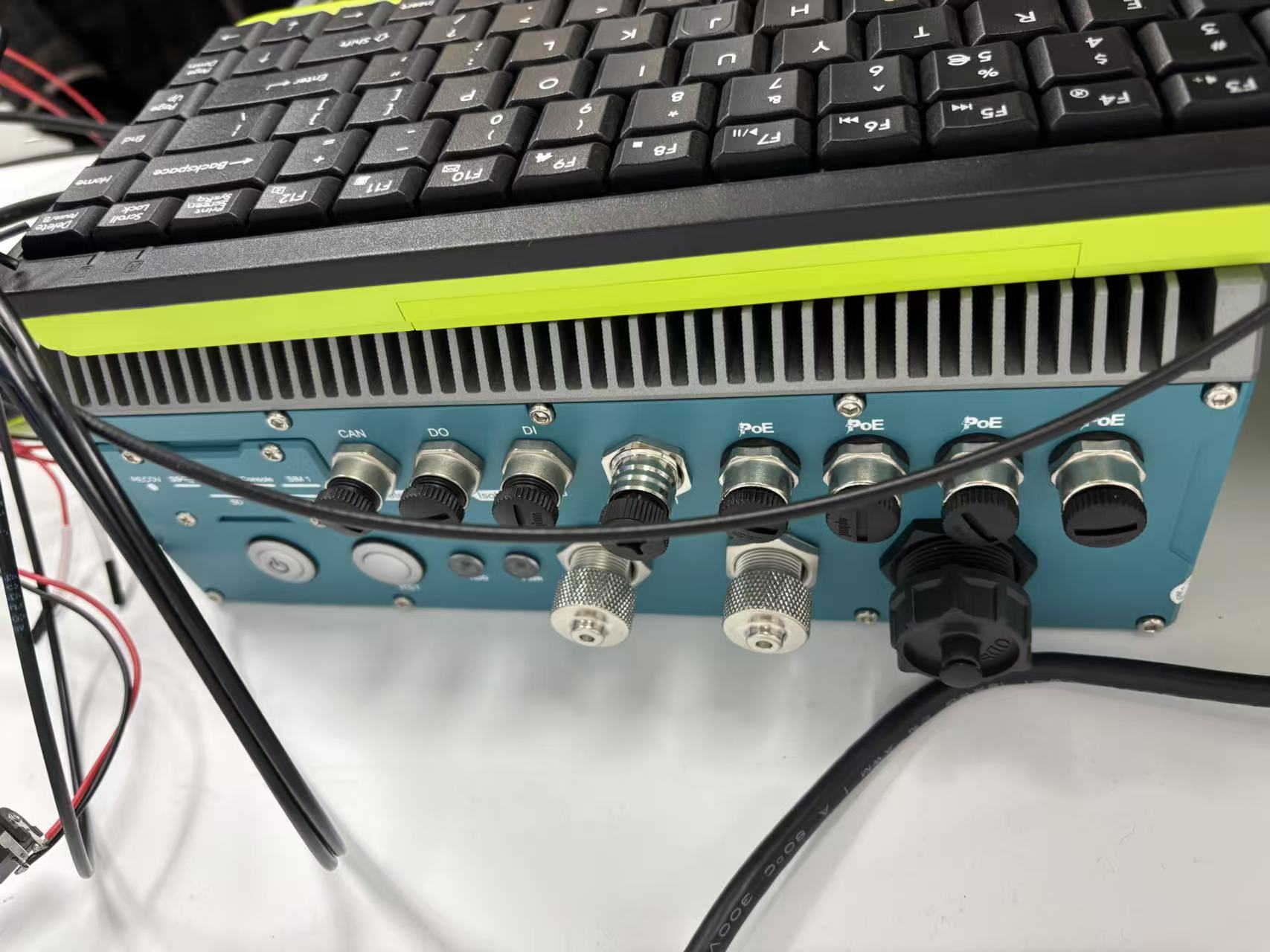

二、系统核心设计指标

本系统面向车载自动驾驶、环视成像、车载视觉测试场景，核心工程指标贴合工业车载标准：

采集通道：支持最多8路GMSL相机同步采集，兼容主流1080P/60fps、2K/30fps车载摄像头；
同步精度：多路相机硬件帧同步，帧时序偏差＜1μs，杜绝环视拼接错位；
处理延迟：FPGA硬件流水线预处理，单帧图像处理延迟微秒级，远低于纯软件方案；
稳定性：长时间连续采集无丢帧、无花屏、无时序错乱，适配车载复杂电磁环境；
预处理能力：硬件实时完成图像降噪、色彩校正、分辨率缩放、直方图均衡；
数据输出：支持DMA高速搬运、本地缓存、千兆/万兆以太网实时传输；
拓展性 ：支持帧率、分辨率、预处理参数在线配置，可快速对接AI感知算法。

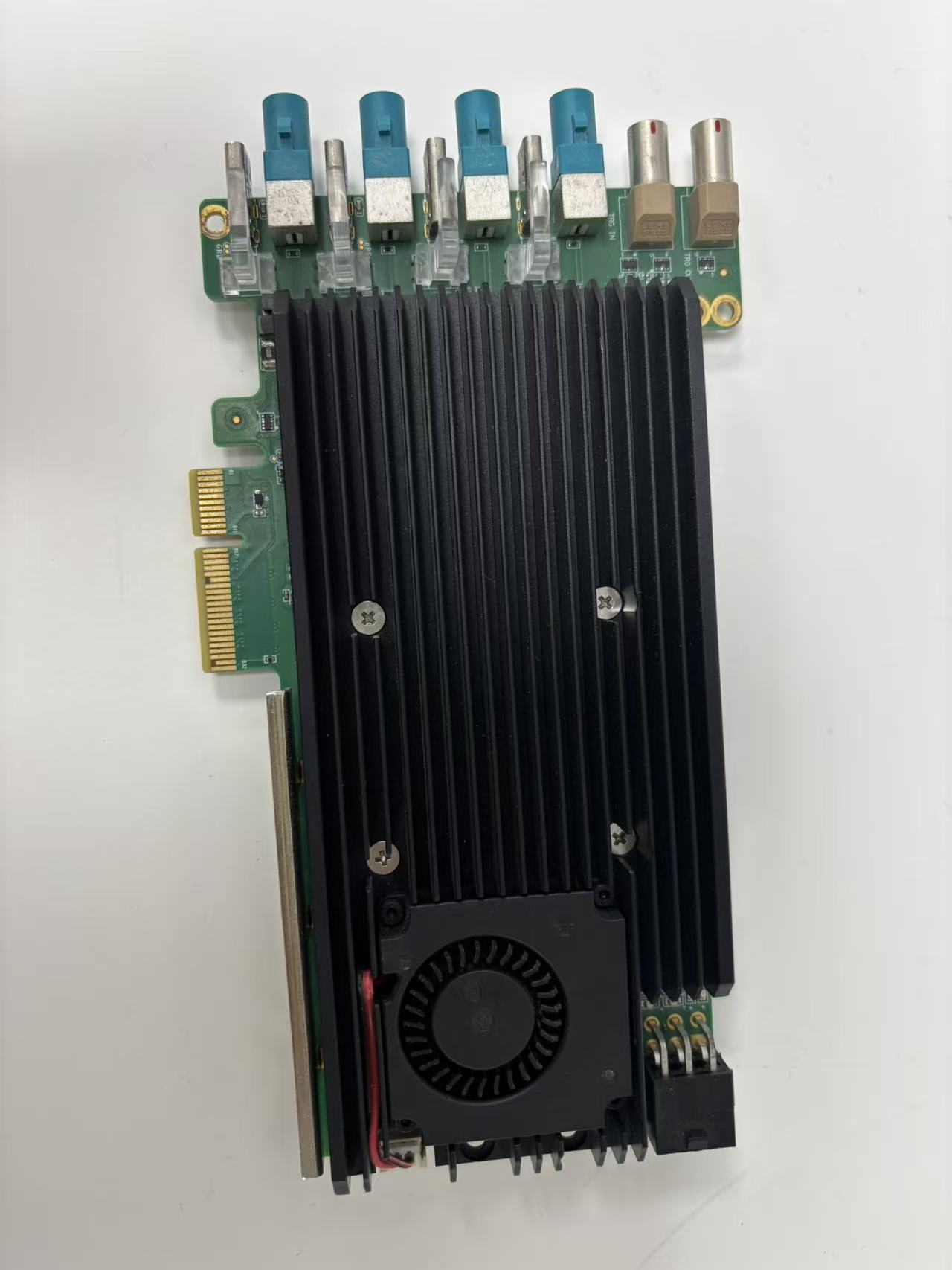

三、系统整体架构设计

基于Zynq MPSoC典型异构架构，采用PL硬件并行采集加速 + PS多核软件业务处理的分层设计，软硬件解耦，各司其职，最大化发挥MPSoC的异构算力优势。

3.1 FPGA（PL端）核心硬件层

PL端作为系统实时核心，全程硬件流水线执行，无系统调度抖动：

GMSL解码模块：解析多路同轴串行视频信号，完成串并转换、视频数据恢复；
全局帧同步模块：统一时钟基准，输出同步触发信号，实现多相机同时曝光、同时采集；
多级帧缓存架构：搭建乒乓帧缓存阵列，解决多路大数据带宽冲突，杜绝数据溢出；
硬件图像预处理IP：并行实现降噪、缩放、色彩校正、直方图均衡；
高速DMA搬运：通过HP高速总线将处理后的图像数据实时传输至PS端内存。

3.2 ARM（PS端）核心业务层

PS端基于Linux系统，依托多核算力实现灵活业务调度，不干预底层实时时序：

相机参数配置：分辨率、帧率、曝光、白平衡参数在线调参；
预处理算法二次优化：软件微调图像参数，适配不同光照车载场景；
数据管理：图像数据缓存、分片存储、异常帧检测与剔除；
数据传输：网络打包实时上传上位机，支持视频流实时预览；
状态监控：实时监测相机连接状态、帧率、延迟、异常报错。

3.3 整体数据流链路

GMSL同轴视频信号 → 解码芯片 → FPGA串并解析 → 全局帧同步对齐 → 硬件图像预处理 → 乒乓缓存缓存 → DMA高速传输 → PS端内存 → 软件优化/存储/上传 → 上位机实时预览与算法调用

四、FPGA核心关键技术实现

4.1 多路GMSL硬件帧同步方案

多路环视成像的核心难点是时序同步。传统方案各路相机独立工作，帧起始时间随机，直接导致环视拼接出现重影、错位、畸变。

本系统在PL端搭建全局时钟同步单元，通过FPGA输出统一的帧触发信号，同步驱动所有GMSL相机曝光采集，所有通道图像帧头时序完全对齐，从硬件层面消除多通道时序偏差，满足车载环视、立体视觉的高精度时序要求。

4.2 多通道乒乓帧缓存阵列设计

8路1080P高清视频同时传输，瞬时带宽极大，单缓存架构极易出现数据覆盖、丢帧、花屏问题。本设计针对多路视频特性，设计多通道独立乒乓帧缓存阵列：

每路相机配置独立双帧缓存，采集与读写并行执行；
通道间带宽隔离，避免单路异常影响全局数据流；
自动帧校验机制，剔除残缺帧、异常帧，保证图像完整性。

该架构彻底解决了多路高清GMSL视频的带宽拥堵与数据溢出问题，保障7*24h稳定采集。

4.3 流水线式硬件图像预处理

为降低系统延迟、减轻PS端算力压力，所有基础图像预处理操作全部在FPGA端以流水线并行架构实现，单像素时钟级连续处理，无停顿、无延迟堆叠：

图像降噪：硬件实现高斯滤波、均值滤波，去除车载环境椒盐噪声、高频干扰；
分辨率缩放：支持任意比例图像缩放，适配不同算法输入尺寸；
色彩校正：修正车载逆光、暗光场景色偏，提升图像画质；
直方图均衡 ：增强暗光场景图像细节，提升夜间车载感知效果。

4.4 高速DMA带宽优化

MPSoC PL与PS之间通过HP高速总线对接DMA控制器，配置超大突发传输长度，减少总线交互次数，大幅提升图像数据搬运效率。同时设计带宽动态分配机制，优先保障关键通道视频传输，避免高负载下帧率下降、延迟升高的问题。

五、PS端软件系统设计

5.1 设备驱动适配

基于Petalinux定制系统，开发专用GMSL采集驱动与DMA传输驱动，实现PL端硬件设备的上电初始化、参数配置、数据通道绑定，支持用户层直接调用硬件资源，无需繁琐底层适配。

5.2 多线程业务架构

采用多线程分离设计，规避业务阻塞导致的帧率下降：

数据读取线程：实时读取DMA传输的图像数据，保证无数据堆积；
图像处理线程：软件二次优化、参数自适应调节；
网络传输线程：打包推送视频流，保障上位机实时预览；
设备监控线程：实时检测相机状态、帧率、延迟、异常告警。

5.3 自适应参数调节

针对车载昼夜光照变化剧烈的场景，软件实现自动曝光、自动白平衡参数微调，适配强光、暗光、逆光等复杂车载工况，保证全天候图像画质稳定。

六、车载抗干扰与稳定性优化

车载环境存在强电磁干扰、电压波动、高低温变化，本系统针对车载场景做了全方位工业级优化：

GMSL同轴传输屏蔽设计，抑制车载电机、电源高频电磁干扰；
FPGA端数据容错校验，自动修复传输误码、残缺帧；
上电时序严格约束，避免多路相机启动时序错乱；
异常重连机制，相机瞬时断连后自动恢复采集，不影响系统运行；
高低温适配优化，保证车载极端温度下时序与画质稳定。

七、系统实测性能验证

搭建车载实测平台，对系统核心性能进行全方位测试：

同步性能：8路相机帧同步偏差稳定＜1μs，环视拼接无错位、无重影；
延迟性能：单路1080P/60fps图像采集+预处理总延迟＜20ms，满足自动驾驶低延迟要求；
稳定性：72小时连续通电运行，无丢帧、无花屏、无系统卡顿；
画质效果：预处理后图像噪声大幅降低，暗光细节清晰，色偏校正效果优异；
带宽性能：多路满载工况下带宽稳定，无数据拥堵、帧率无衰减。

八、方案优势与创新点

硬件级精准同步：全局统一时序触发，彻底解决多路GMSL相机时序错位痛点，适配高精度环视成像；
软硬件协同低延迟：FPGA流水线预处理+PS多核调度，延迟远低于纯软件采集方案；
高带宽稳定传输：乒乓缓存阵列+DMA带宽优化，多路满载无丢帧、无卡顿；
车载工业级可靠：针对车载电磁干扰、温度波动做专项优化，适配车载复杂工况；
高可定制拓展性：可自由配置通道数、分辨率、预处理算法，适配多种车载视觉设备。

九、应用场景

车载360°全景环视成像系统
自动驾驶多目感知数据采集设备
车载行车安全监测、盲区监测设备
车载视觉算法训练数据采集平台
智能座舱多屏视频采集与流转系统

十、总结与后续拓展方向

本文基于Zynq MPSoC异构架构，设计实现了多路GMSL相机同步采集与低延迟图像预处理系统。依托PL端FPGA的高并行、硬实时特性，解决了传统方案多路时序不同步、延迟高、易丢帧、画质差的工程痛点；依托PS端多核ARM实现了灵活的参数配置、状态监控与数据流转，完美适配车载视觉的高精度、低延迟、高稳定需求。整套方案成本可控、定制性强、工业稳定性高，可直接落地应用于各类智能车载视觉设备。
