基于零极点配置的PID控制系统simulink建模与仿真

目录

1.课题概述

2.系统仿真结果

3.核心程序与模型

4.系统原理简介

[4.1 PID控制器的基本形式](#4.1 PID控制器的基本形式 "#4.1%20PID%E6%8E%A7%E5%88%B6%E5%99%A8%E7%9A%84%E5%9F%BA%E6%9C%AC%E5%BD%A2%E5%BC%8F")

[4.2 零极点配置原理](#4.2 零极点配置原理 "#4.2%20%E9%9B%B6%E6%9E%81%E7%82%B9%E9%85%8D%E7%BD%AE%E5%8E%9F%E7%90%86")

5.完整工程文件


1.课题概述

基于零极点配置的PID控制系统simulink建模与仿真,设置不同个数的零极点,对比PID控制器的控制输出效果。

2.系统仿真结果

(完整程序运行后无水印)

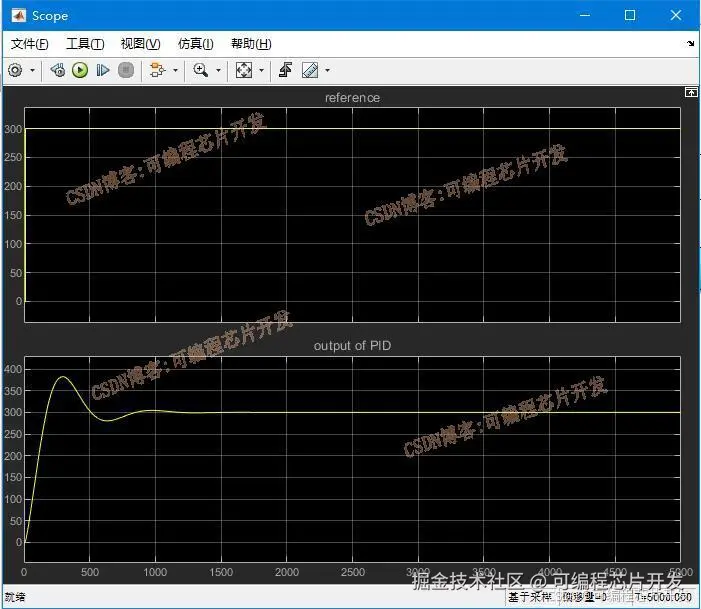

1个零极点:

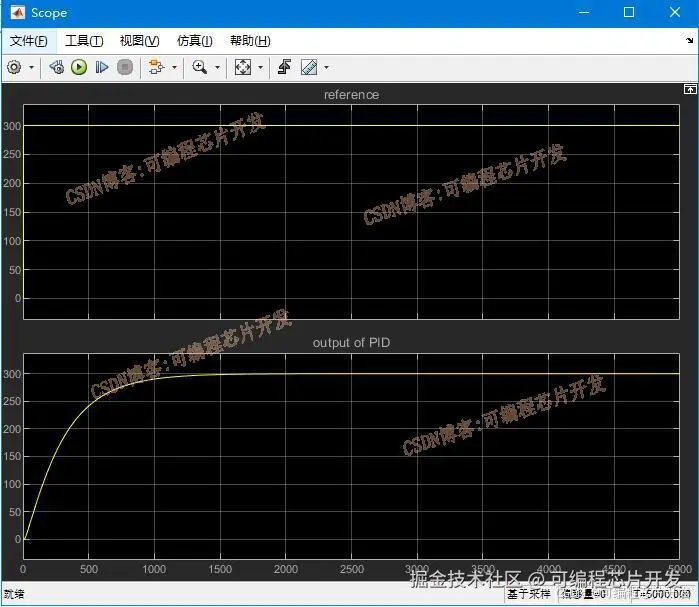

3个零极点:

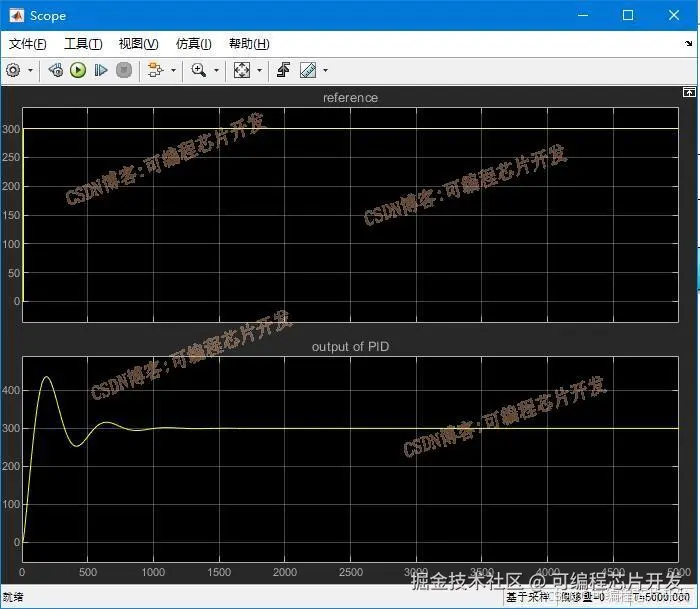

6个零极点:

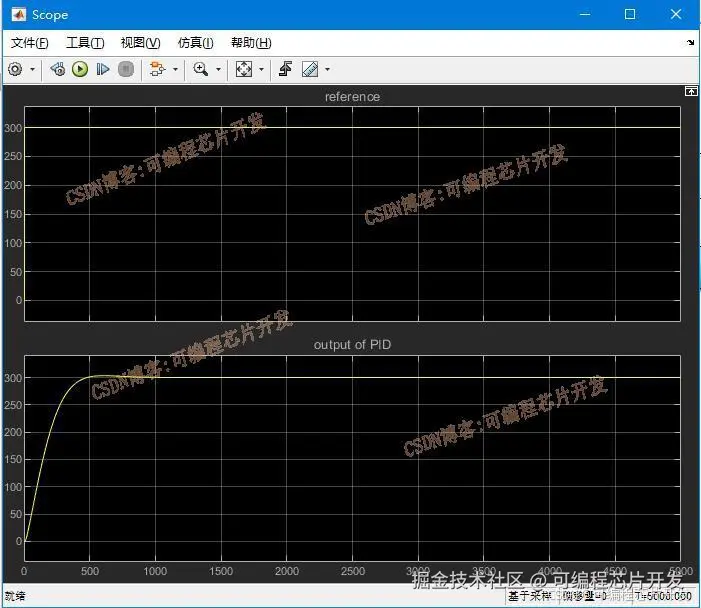

8个零极点:

3.核心程序与模型

版本:MATLAB2022a

08_055m

4.系统原理简介

PID(Proportional-Integral-Derivative)控制器是一种广泛应用的反馈控制器,通过比例、积分和微分三个部分共同作用于误差信号来产生控制输出。零极点配置是一种经典控制理论方法,它通过调整控制器的零点和极点来设计控制器,从而改变闭环系统的频率响应特性。将这两种方法结合起来,可以设计出具有更优性能指标的PID控制器。

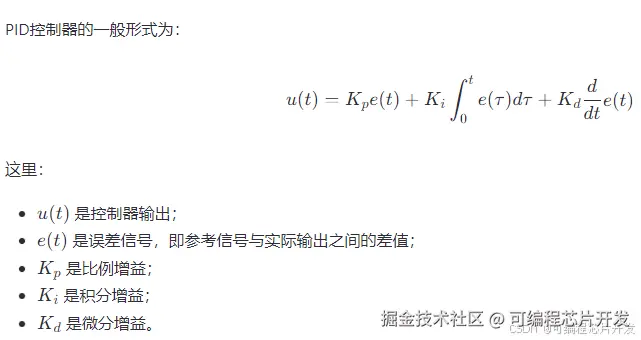

4.1 PID控制器的基本形式

4.2 零极点配置原理

零极点配置的目标是通过调整控制器的零点和极点,使闭环系统的频率响应满足特定的设计要求。对于PID控制器来说,可以通过调整积分和微分环节的位置来达到这一目的。

极点配置

极点配置通常涉及控制器的积分和微分环节。在PID控制器中,积分环节的极点位于原点,而微分环节的极点位于无穷远处。通过引入一阶低通滤波器或一阶高通滤波器,可以分别移动积分和微分环节的极点位置,从而改变控制器的特性。

零点配置

零点配置涉及控制器的微分环节。通过引入适当的零点,可以进一步调整控制器的特性,使其更加符合设计需求。例如,可以引入一个位于负实轴上的零点来提高系统的稳定性。

基于零极点配置的PID控制器设计是一种有效的方法,它可以改善控制系统的性能,使其更好地满足实际应用的需求。通过合理选择控制器的零点和极点,可以有效地调整系统的频率响应特性,提高系统的稳定性和动态性能。随着控制理论和技术的发展,这种设计方法将继续在工业控制领域发挥重要作用。
