很多刚入行汽车测试的小伙伴，接触ADAS功能第一个入门模块就是FCW前方碰撞预警。它逻辑简单、场景固定、测试维度全面，是新手练手、掌握车载功能测试逻辑的最佳功能。

本文从「是什么、怎么工作、法规底线、核心TTC原理、测试要点、用例编写」全覆盖，看完零基础也能独立写FCW测试用例、完成基础功能测试。

一、FCW基础认知：到底是什么？和AEB有啥区别？

1. FCW定义

FCW 全称 Forward Collision Warning，中文前方碰撞预警 ，是乘用车标配的基础主动安全ADAS功能，核心作用是：监测前方碰撞风险，只提醒、不刹车。

简单说：检测到要撞车了，通过图标、声音提醒驾驶员赶紧刹车或避让，系统不会主动干预车辆。

2. FCW vs AEB 核心区别（小白必记，千万别混淆）

FCW：纯预警、无制动介入，解决「提醒驾驶员」的问题
AEB：预警+主动刹车，解决「驾驶员没反应，系统兜底避险」的问题

二者共用摄像头、毫米波雷达传感器，感知数据一致，但功能逻辑、触发阈值、执行动作完全独立。日常驾驶中，大概率是FCW先报警，风险升级后AEB介入刹车。

二、FCW工作原理：看懂传感器与风险判断逻辑

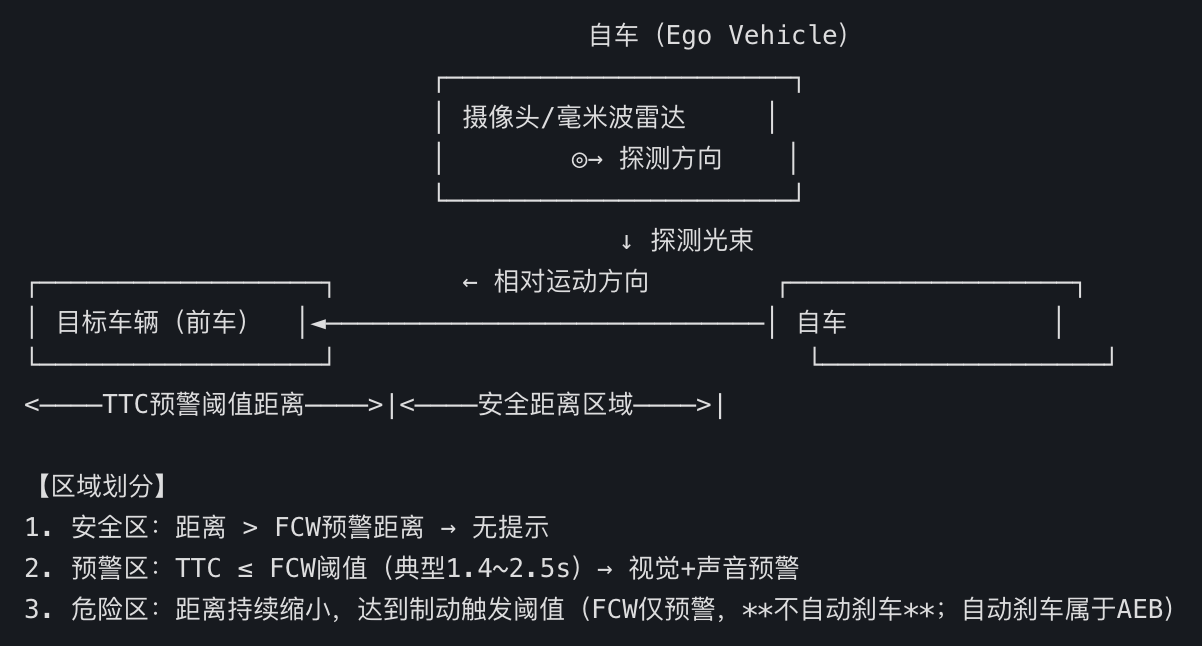

1. 主流感知方案

FCW依靠车载传感器识别前方目标，目前市面三种主流方案：

单目摄像头：成本低，擅长识别车辆、行人分类，夜间、暴雨大雾工况效果差
毫米波雷达：不受光照、天气影响，测距测速精准，缺点是物体分类能力弱
雷达+摄像头融合（主流标配）：取长补短，精准识别目标、计算风险，误报、漏报率最低

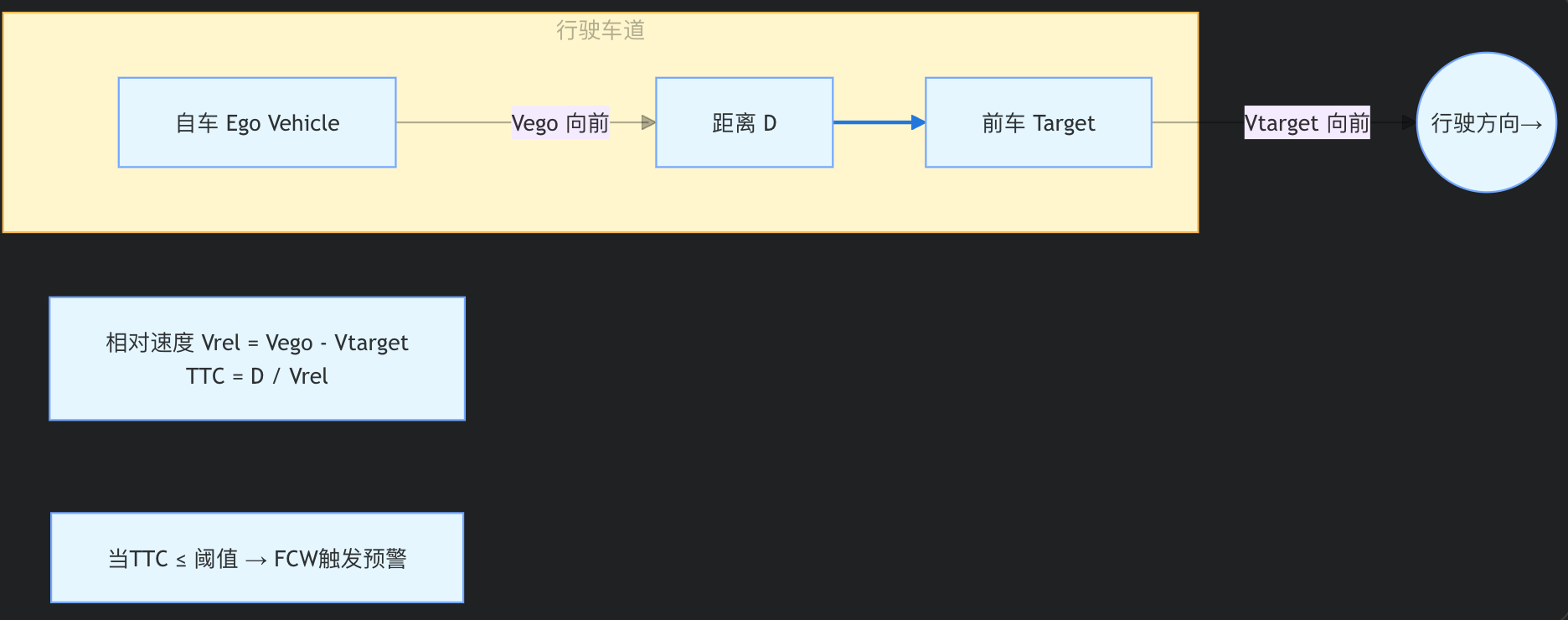

2. 核心风险判断指标：TTC

FCW所有预警逻辑，全部基于 TTC（Time To Collision 碰撞时间） 计算，这是测试的核心依据。

（1）通俗定义

假设本车和前车保持当前速度、方向不变，再过多少秒会发生碰撞。

（2）核心公式

T T C = 两车纵向距离 D 相对速度 V r e l TTC = \frac{两车纵向距离D}{相对速度V_{rel}} TTC=相对速度Vrel两车纵向距离D

相对速度 = 本车速度 − 前车速度（单位统一换算为 m / s ）相对速度 = 本车速度 - 前车速度（单位统一换算为m/s）相对速度=本车速度−前车速度（单位统一换算为m/s）

（3）正负值通俗解读

相对速度＞0，TTC为正数：本车更快，两车距离缩小，有碰撞风险，触发FCW判断
相对速度≤0，TTC无意义：前车更快，距离越拉越远，绝对不会报警

（4）多场景实景举例，彻底吃透TTC（测试高频场景）

全文统一固定标定阈值（所有案例通用，口径100%一致） ：

FCW一级预警（普通风险）：1.6s ＜ TTC ≤ 2.7s

FCW二级预警（紧急高危）：TTC ≤ 1.6s

无预警（安全状态）：TTC ＞ 2.7s

下面覆盖日常开车90%的高频工况，每个场景包含：完整工况参数、单位换算、TTC精确计算、预警结果、专业测试解读，彻底打破"靠距离判断风险"的小白误区。

统一换算规则：车速(km/h) ÷ 3.6 = 速度(m/s)，TTC = 纵向距离 ÷ 相对速度（本车速度-前车速度）

场景一：高速工况------本车快速逼近匀速前车（典型一级预警场景）

工况：本车108km/h（30m/s），前车72km/h（20m/s），两车相距35m

计算：相对速度=30-20=10m/s，TTC=35÷10=3.5s（安全无预警）

两车持续靠近，距离缩短至25m：TTC=25÷10=2.5s

结果：1.6s＜2.5s≤2.7s，符合一级预警阈值，触发FCW一级预警（仪表黄色警示图标+短促蜂鸣提示音）

解读：高速远距离逼近，虽然距离很远，但相对速度大、风险持续升高，系统提前预警，符合高速行车安全逻辑。

测试用例编写要点：属于标准TTC渐变触发基础用例，是自动化回归测试必测场景。编写用例时需固定双车恒定车速，采用平滑缩小距离的方式控制TTC渐变，禁止瞬时变距导致TTC跳变。核心校验点：TTC临界阈值触发精准、无提前误报、无滞后漏报，总线预警信号与仪表HMI同步响应。

测试用例编写要点 ：该场景是标准「TTC临界渐变触发」，用例必须设置车速恒定、匀速逼近，禁止瞬间拉近距离；重点校验预警触发时机精准、无滞后、无提前误报，是自动化FCTA高频基础用例。

场景二：城市快速路------近距离高危逼近（典型二级预警场景）

工况：本车60km/h（16.67m/s），前车30km/h（8.33m/s），两车相距12m

计算：相对速度=16.67-8.33=8.34m/s，TTC=12÷8.34≈1.44s

结果：1.44s≤1.6s，符合二级预警阈值，触发FCW二级紧急预警（仪表红色警示图标+急促高频报警音）

解读：城市道路近距离快速追尾，碰撞迫在眉睫，系统触发最高等级预警，提醒驾驶员紧急刹车。

测试用例编写要点 ：二级预警核心用例，重点测试预警等级切换逻辑。用例需分步控制TTC从高到低渐变，覆盖一级预警过渡到二级预警的完整过程。核心校验点：TTC≤1.6s时，总线FCW_Level信号同步切换为2，仪表HMI从黄色图标、平缓蜂鸣切换为红色图标、急促高频报警音，等级切换无错乱、无丢失。

测试用例编写要点 ：二级预警核心用例，必须校验预警等级切换逻辑；重点观察HMI是否从黄色提示切换为红色紧急提示音，校验总线信号FCW_Level=2是否同步上发。

场景三：新手最懵场景------距离很近，但无任何预警（核心误区破解）

工况：早晚高峰拥堵跟车，本车36km/h（10m/s），前车30km/h（8.33m/s），两车仅相距8m（肉眼看极度贴近）

计算：相对速度=10-8.33=1.67m/s，TTC=8÷1.67≈4.8s

结果：4.8s＞2.7s，处于安全阈值区间，无任何FCW预警触发

核心解读（测试必懂）：距离近≠风险高！两车速度几乎一致，相对逼近速度极慢，4.8秒后才会轻微碰撞，驾驶员完全有充足时间反应，系统判定安全、不报警。这就是日常跟车很近却不报警的核心原因，不是功能故障！

测试用例编写要点：防误报核心测试场景，解决用户高频投诉问题。用例需模拟城市拥堵低速跟车工况，固定近距离、极小相对速度的参数。核心校验点：全程无虚假FCW预警弹出，总线FCW_Level始终为0，仪表无任何预警HMI提示，杜绝正常跟车误报警bug。

测试用例编写要点 ：新手最容易误报BUG场景，用例需固定「近距离、低速小相对速度」工况；重点验证无虚假预警，杜绝车辆正常跟车频繁弹窗的用户投诉问题。

场景四：前车静止工况（路面故障车、红灯停车）

工况：本车72km/h（20m/s），前方车辆完全静止（0m/s），相距42m

计算：相对速度=20-0=20m/s，TTC=42÷20=2.1s

结果：2.1s满足1.6s＜2.1s≤2.7s，触发一级预警

距离缩短至30m时：TTC=30÷20=1.5s≤1.6s，触发二级紧急预警

解读：静止目标相对速度极大，风险上升极快，也是FCW重点防护的高危场景，多数车企对静止车辆会单独优化标定阈值。

测试用例编写要点 ：NCAP评分核心必考场景，必须单独拆分静止目标专属用例，不可与移动目标用例混用。多数项目静止车辆TTC预警阈值更保守、灵敏度更低。核心校验点：静止目标工况下，一/二级预警触发时机符合项目专属标定逻辑，无高危静止目标漏预警问题。

测试用例编写要点 ：必须拆分移动目标用例 / 静止目标用例两套逻辑；很多项目静止TTC阈值更宽松，需要单独测，是NCAP评分必考场景。

场景五：绝对安全场景------距离拉近，但TTC无效

工况：本车50km/h，前车70km/h，两车距离不断缩小

计算：相对速度=负数，TTC无有效意义

结果：永久不触发FCW

解读：前车比本车快，无论距离多近，后续只会越拉越远，不存在碰撞可能，系统直接不判定风险。

测试用例编写要点：系统防误触发基础抑制用例，属于版本回归必跑用例。用例核心参数：本车车速低于前车，相对速度为负值。核心校验点：无论两车距离如何变化、如何拉近，FCW全程无预警、总线无预警信号、仪表无HMI提示，系统抑制逻辑生效正常。

测试用例编写要点 ：安全抑制基础用例，用于验证系统防误触发逻辑；只要相对速度为负，必须全程无预警，是回归测试必跑用例。

场景六：对比实验（彻底根治误区）远距高危 vs 近距安全

工况A（远距高危）：两车距离50m，相对速度25m/s，TTC=2.0s（1.6s＜2.0s≤2.7s） → 触发一级预警

工况B（近距安全）：两车距离15m，相对速度5m/s，TTC=3.0s（3.0s＞2.7s） → 无预警

终极结论：FCW的风险判定只看TTC大小，不看绝对距离，所有测试用例、预警逻辑全部围绕TTC展开，和远近没有直接关系。

测试用例编写要点 ：该组对比场景是FCW测试核心方法论，也是区分新手和专业测试的关键。所有FCW测试用例严禁使用固定距离作为判定依据，统一以TTC阈值为唯一核心判据，适配全车速、全相对速度工况，用例通用性更强、零漏洞。

测试用例编写要点 ：该组对比场景是测试核心方法论，所有FCW用例禁止写固定距离判据，统一采用TTC阈值判定，保证用例专业、适配所有车速工况。

三、FCW法规标准：哪些统一？哪些车企自定义？

很多小白疑惑：FCW参数是不是全国统一？答案：国标是最低及格线，具体参数各车型项目各不相同。

1. 全国统一强制底线（GB/T 33577-2017）

所有上市搭载FCW的车型，必须满足以下规则，全网统一：

必须具备三级状态：关闭、待机、开启
工作车速底线：最低≤40.32km/h，最高≥100.08km/h
必须支持两级预警：一级预预警、二级紧急预警
预警必须包含视觉+听觉双重提醒
驾驶员主动刹车、变道时，系统必须抑制预警

2. 车企自定义参数（测试核心差异点）

国标只定底线，以下关键参数每个车型、每个项目都不一样，测试必须以当前项目需求文档（Spec）为准：

一/二级预警对应的TTC阈值（核心！有的车2.7s预警，有的2.3s预警）
精准工作车速区间（常见30~130km/h）
弯道抑制、误报过滤逻辑
仪表HMI图标、提示音样式、预警时长
是否支持静止车辆、行人预警

3. 国标 vs C-NCAP 区别

国标：上市准入底线，满足即可量产
C-NCAP：安全评级加分标准，想要五星评级，必须把FCW标定更灵敏、阈值更严格

四、测试必懂：FCW激活与抑制场景

1. 正常激活条件（触发预警前提）

FCW功能手动开启，无人为关闭
自车车速在有效工作区间内
ADAS传感器无故障、无DTC故障码
前方本车道存在有效目标，碰撞TTC达到预警阈值
无驾驶员主动操作干预

2. 自动抑制场景（不会报警，高频测试点）

驾驶员踩刹车、打转向灯、急加速、急转向（判定主动避让）
目标在邻车道，非本车道目标
弯道曲率过大，目标脱离探测视野
雨雪大雾恶劣天气，系统感知降级
车速超出FCW工作区间

五、仪表HMI

HMI全称人机交互界面，简单说：ECU负责算风险发信号，HMI负责把风险告诉驾驶员。

FCW测试中，HMI专指仪表交互表现，包含3个核心测试项：

视觉：仪表FCW黄色/红色预警图标、文字提示
听觉：一级/二级专属预警蜂鸣音
联动：预警消失后，图标、声音同步清除，无残留

高频bug场景：ADAS总线信号已经触发预警（FCW_Level=1），但仪表不弹图标、不响提示音，问题不出在感知算法，而是仪表HMI逻辑异常。

六、FCW测试用例

测试用例核心原则：不写距离判据，只写TTC阈值+信号+HMI三重判据，适配HIL台架自动化测试（CANoe/FCTA）和实车测试。

预设项目标定参数（通用示例，可替换为项目实际参数）：

FCW工作车速：30~130km/h
一级预警：1.6s＜TTC≤2.7s
二级预警：TTC≤1.6s

用例ID：ADAS-FCW-001

用例名称：本车匀速逼近前方移动目标，TTC临界触发FCW一级预警

测试场景：平直路面、光线良好、无干扰目标

前置条件

整车ON上电，FCW功能默认开启，无手动关闭
ADAS系统无故障码，摄像头、雷达工作正常
自车车速稳定维持60km/h
前方本车道存在匀速前车，车速42km/h
驾驶员无刹车、无转向、无加速操作

测试步骤

初始状态控制两车距离，保证初始TTC＞2.7s，观察系统状态
保持两车车速恒定，缓慢缩小纵向距离，让TTC连续平滑下降
当TTC降至≤2.7s并稳定3s，监测总线信号与仪表HMI状态
拉大两车距离，使TTC回升至＞2.7s，观察预警撤销状态

预期结果（三重判据，行业标准）

TTC＞2.7s时：总线FCW_Level=0，仪表无预警图标、无提示音
TTC≤2.7s且＞1.6s时：总线FCW_Level=1，仪表点亮黄色一级预警图标，播放一级预警提示音
预警期间无图标闪烁、无声音卡顿、无无故消失
TTC回升＞2.7s后：FCW_Level恢复0，预警图标、提示音同步消失

测试结论：全部预期满足则PASS，任意一项异常则FAIL

编写备注：禁止以固定距离作为判据，必须以TTC阈值为核心，规避车速、相对速度带来的误差

拓展用例方向

二级预警用例：测试TTC≤1.6s时，二级红色预警、急促报警音触发逻辑
边界车速用例：29km/h、30km/h、130km/h、131km/h激活/抑制边界
驾驶员干预用例：预警触发后，打转向灯、踩刹车，验证预警是否及时取消
故障降级用例：遮挡摄像头/雷达报故障，验证FCW功能关闭、故障灯点亮

七、测试常见Bug汇总

TTC阈值标定异常：跟车频繁误报，或高危场景漏报
预警时序错乱：二级预警先触发、一级预警不触发
HMI不同步：总线信号正常，仪表无图标、无声音
边界逻辑异常：达标车速不激活、超上限不关闭功能
误触发：邻车道车辆、弯道无效目标错误触发FCW
