MFC气体转换系数怎么用？标定气体、换算方向与Python批量计算

摘要

本文中的MFC指质量流量控制器，英文为Mass Flow Controller。使用MFC气体转换系数前，必须确认四件事：MFC的标定气体、实际气体或混合气组成、系数适用的具体型号与条件，以及厂家对系数乘除方向的定义。

如果厂家定义K等于实际流量除以指示流量，则实际流量等于指示流量乘以K；如果厂家给出的系数定义相反，则必须先取倒数。不同厂家、传感器结构、标定方法和数据库可能采用不同约定，不能只看到一个系数数字就直接相乘。

气体转换系数通常用于热式MFC的近似换算或配置，不等于目标气体实流标定。正式工艺和验收仍应核对标准状态、压力、温度、量程、气体纯度与独立参考流量。本文Python代码不内置任何气体系数，只对用户已确认来源和定义的系数进行批量换算，教学自检数据不代表真实气体或产品性能。

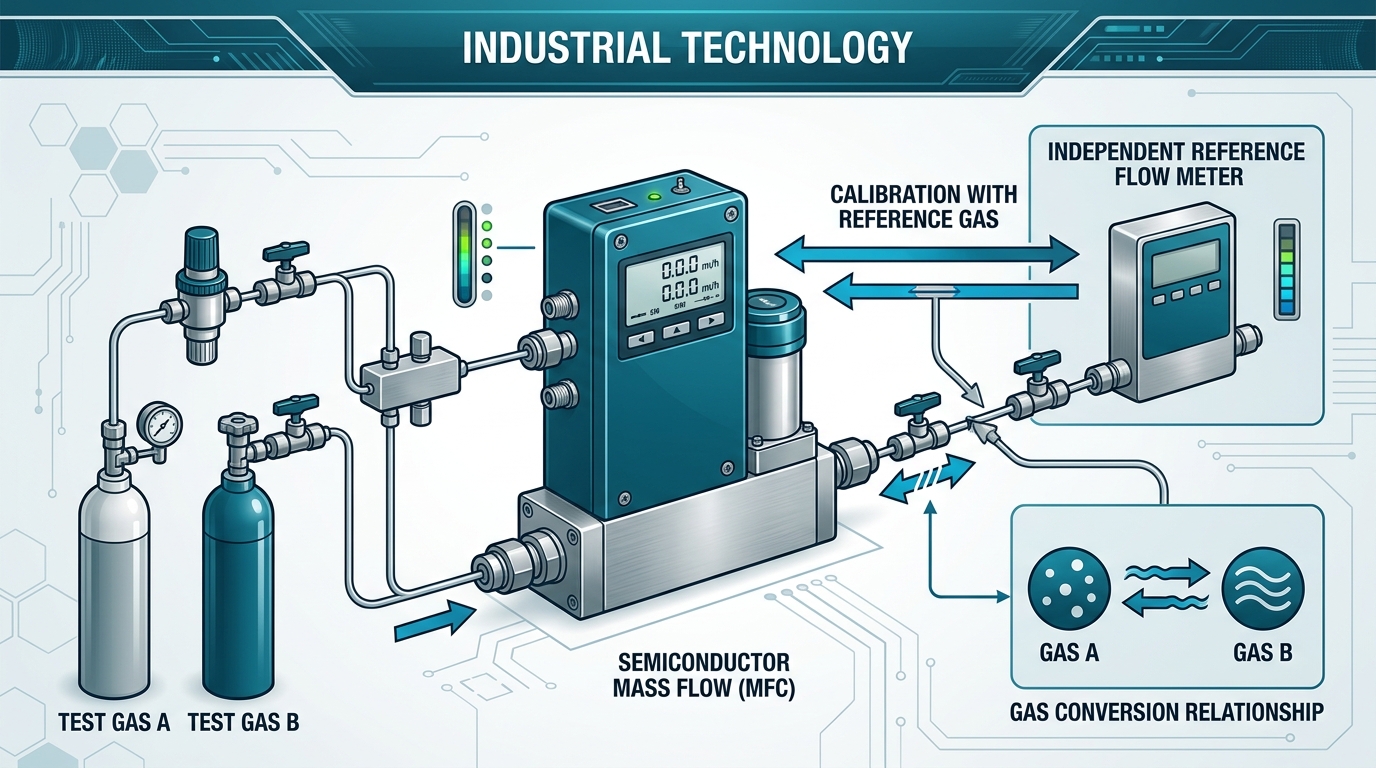

1. MFC气体转换系数是什么

热式质量流量控制器通过气体带走热量的规律推断质量流量。不同气体的定压比热、热导率、密度、黏度以及传感器中的流动状态不同，因此同一传感器信号在不同气体下不一定对应相同真实流量。

气体转换系数常用于把标定气体下的指示值、设定值或内部模型换算到另一种气体。它是特定测量原理和产品实现下的工程系数，不是脱离设备的通用物理常数。

1.1 标定气体

标定气体是MFC在原始标定或校准时使用的气体。常见做法可能使用氮气或其他参考气体，但具体情况必须以铭牌、配置文件、校准证书和厂家文档为准。

1.2 实际气体

实际气体是工艺或测试中真正通过MFC的气体。纯气体、二元混合气和多组分混合气不能只按名称判断；组分、浓度和单位基准都应明确。

1.3 标准流量单位

sccm和slm属于标准状态体积流量表达，必须对应参考温度和参考压力。两个系统即使都显示sccm，如果标准状态定义不同，数值也不能直接比较。

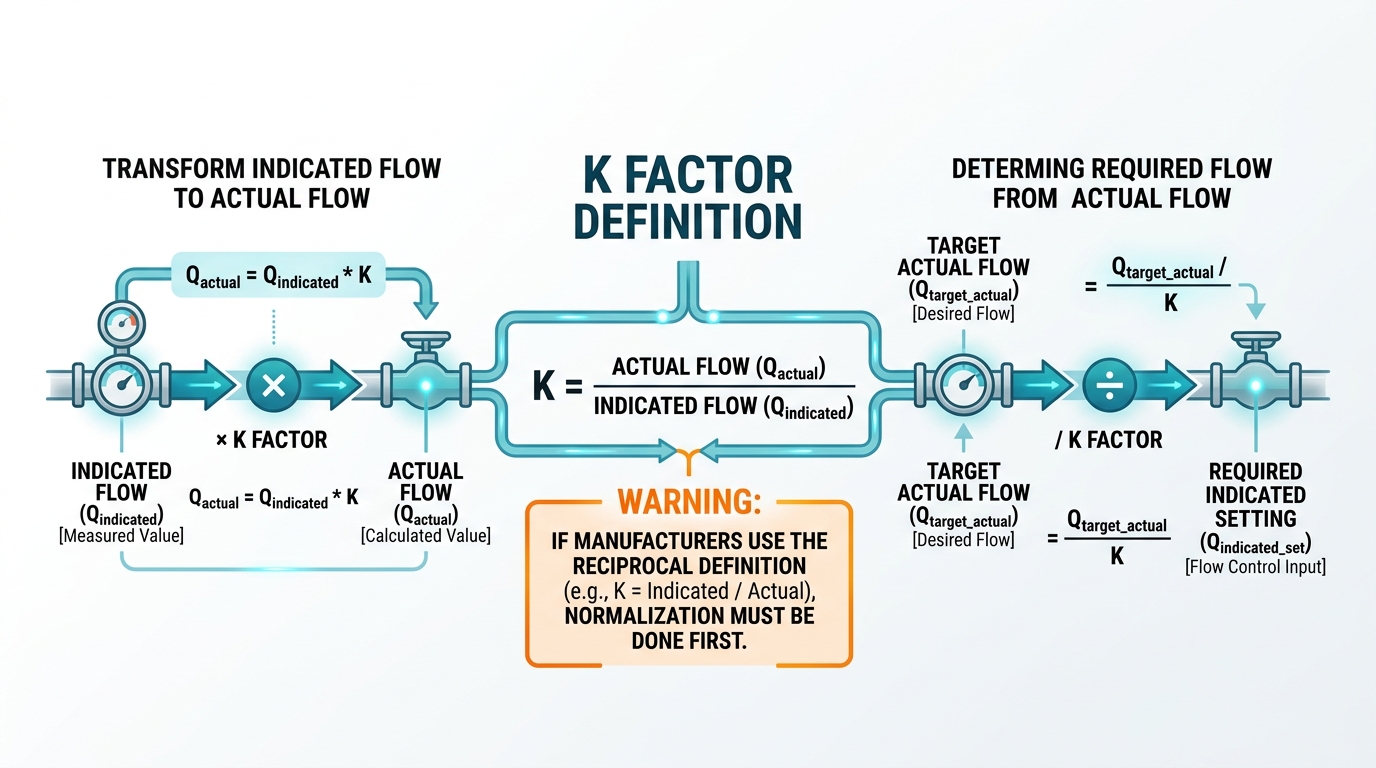

2. 为什么最容易出错的是系数方向

为避免歧义，本文先定义一个归一化系数：

K = Q_actual / Q_indicated
Q_actual = Q_indicated * K
Q_indicated = Q_actual / K

其中Q_actual表示实际气体的真实流量，Q_indicated表示基于标定气体模型的指示流量。如果厂家定义的系数等于Q_indicated除以Q_actual，则需要先把厂家系数取倒数，转换成本文的K。

厂家系数定义	归一化K	指示值换算实际值	目标实际值反算指示值
actual_per_indicated	K等于厂家系数	指示值乘以系数	目标实际值除以系数
indicated_per_actual	K等于1除以厂家系数	指示值除以系数	目标实际值乘以系数

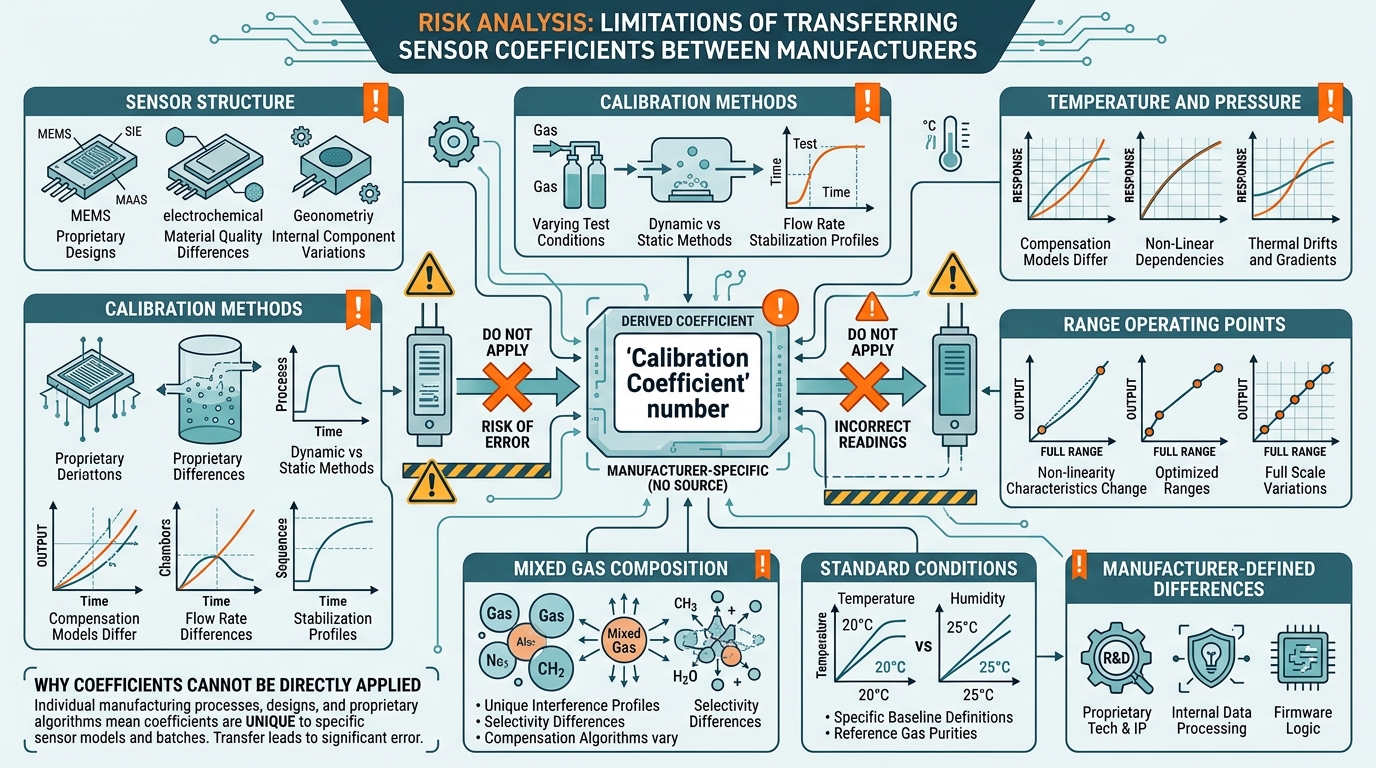

3. 为什么不能使用网络通用系数表

影响因素	为什么会改变换算结果
传感器结构	旁路式、毛细管式和不同热传感结构的响应模型可能不同
标定方法	实流标定、替代气体标定和多点模型采用的修正方式不同
温度与压力	气体物性和流动状态会随条件变化，压力效应也可能进入旁路比例
量程与工作点	单一常数未必覆盖整个量程，部分产品使用多项式或分段模型
混合气组成	混合比例变化会改变热物性，简单线性加权不一定适用
标准状态	参考温度和压力不同会造成标准体积流量定义差异
阀门与控制	换算传感器读数不等于阀门动态、压力范围和控制参数全部适配

因此，气体转换系数首先是"特定MFC如何解释另一种气体"的配置问题，其次才是算术问题。若厂家支持多气体数据库或实气校准，应优先使用该产品规定的方法。

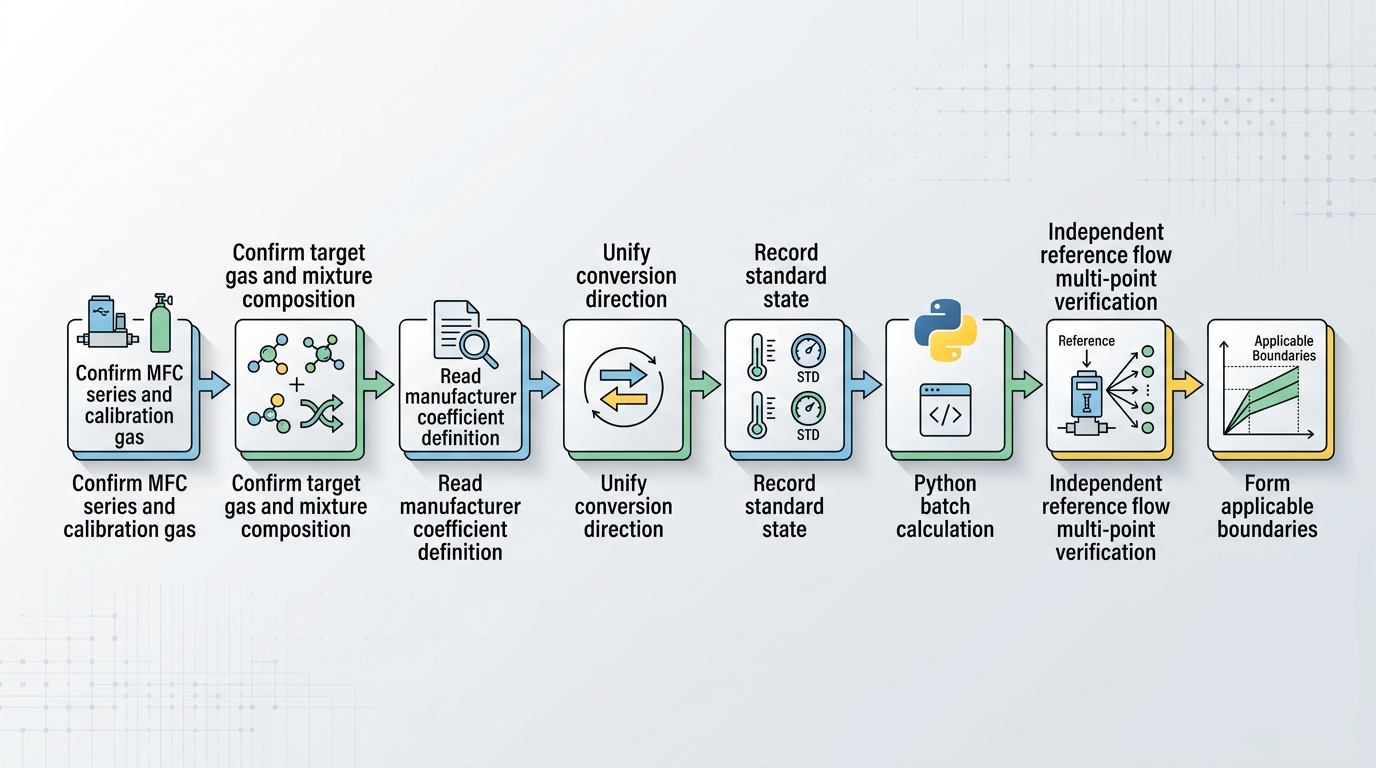

4. MFC气体换算的正确流程

1. 读取MFC铭牌、配置文件和校准证书，确认标定气体、满量程和标准状态。
2. 确认实际气体名称、纯度、混合比例和可能变化范围。
3. 从对应厂家和系列文档读取系数，不跨系列复制。
4. 抄录厂家原始公式，判断系数是实际除以指示，还是指示除以实际。
5. 将系数统一转换成本文定义的K，并记录来源、版本和日期。
6. 完成初步换算后，用独立参考流量标准在多个流量点验证。
7. 若气体、压力、温度、量程或混合比例变化，重新评估适用性。

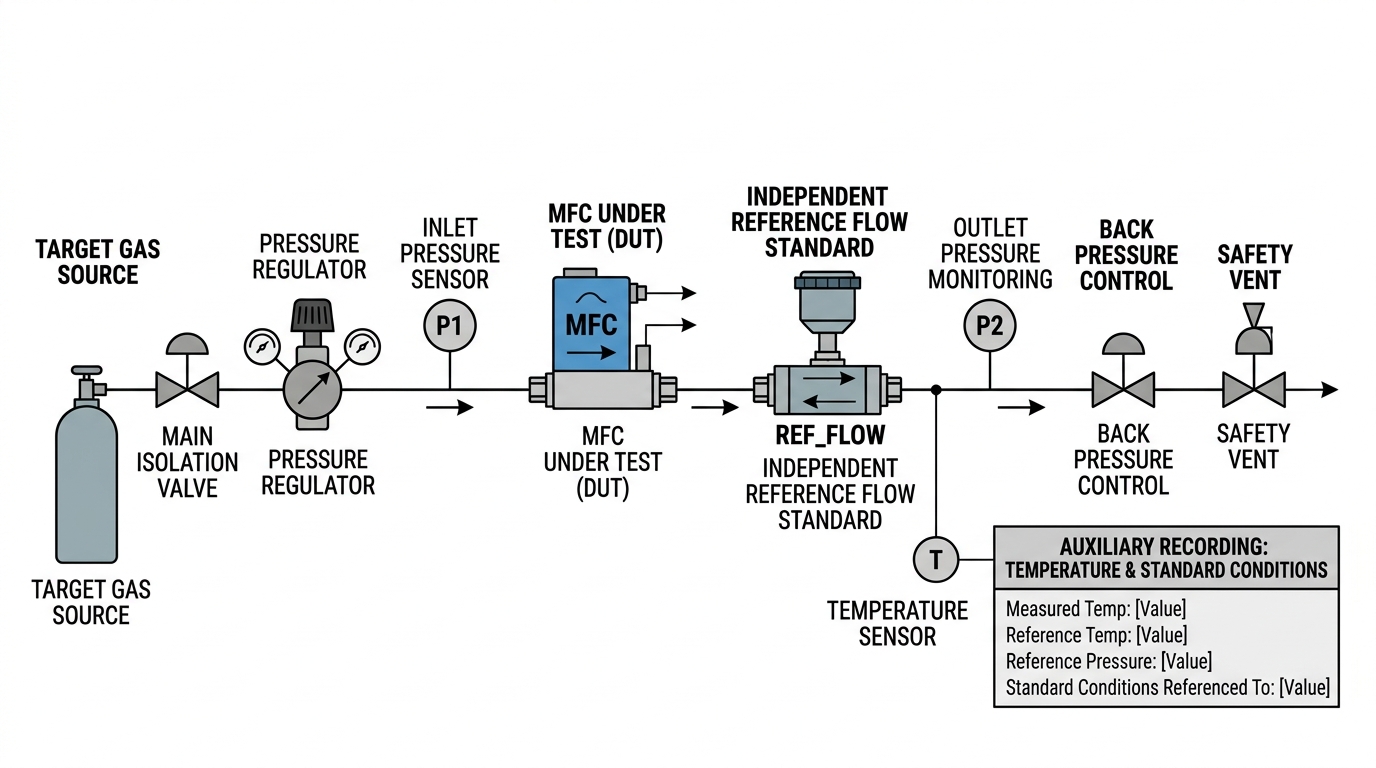

5. 独立验证系统与测试条件

测试条件	必须记录的内容
MFC信息	厂家、系列、序列号、量程、标定气体、配置版本
实际气体	名称、纯度、混合组成、供应批次或证书
流量基准	sccm或slm对应的参考温度和压力
压力与温度	入口绝对压力、出口绝对压力、气体温度和环境温度
参考标准	原理、量程、校准状态、目标气体适用性和不确定度
测试点	流量点、稳定判据、重复次数、升降方向和数据窗口
系数来源	厂家文档、版本、表格位置、定义公式和访问日期

6. 软件条件与Python批量换算代码

项目	本文代码条件
操作系统	Windows 11 64位；其他支持Python 3.12的平台可运行
Python	Python 3.12，仅使用csv、json和decimal标准库
输入CSV	row_id、mode、input_sccm、factor、factor_definition
输出	gas_conversion_results.csv和gas_conversion_summary.json
系数来源	必须由使用者从对应MFC厂家文档确认，代码不提供系数
代码边界	不计算气体物性，不判断系数适用性，不代替实流校准

from __future__ import annotations

import argparse
import csv
import json
from decimal import Decimal, InvalidOperation, getcontext
from pathlib import Path

getcontext().prec = 28

REQUIRED_COLUMNS = {
    "row_id",
    "mode",
    "input_sccm",
    "factor",
    "factor_definition",
}

VALID_MODES = {"indicated_to_actual", "actual_to_indicated"}
VALID_DEFINITIONS = {"actual_per_indicated", "indicated_per_actual"}

def parse_positive(value: str, field: str, line_number: int) -> Decimal:
    try:
        number = Decimal(value)
    except InvalidOperation as exc:
        raise ValueError(f"invalid {field} at line {line_number}") from exc
    if not number.is_finite() or number <= 0:
        raise ValueError(f"{field} must be positive at line {line_number}")
    return number

def normalized_k(factor: Decimal, definition: str) -> Decimal:
    if definition == "actual_per_indicated":
        return factor
    if definition == "indicated_per_actual":
        return Decimal(1) / factor
    raise ValueError(f"unsupported factor_definition: {definition}")

def convert_row(
    row_id: str,
    mode: str,
    input_sccm: Decimal,
    factor: Decimal,
    definition: str,
) -> dict[str, str]:
    k_value = normalized_k(factor, definition)
    if mode == "indicated_to_actual":
        result = input_sccm * k_value
        input_quantity = "indicated_sccm"
        result_quantity = "actual_sccm"
    elif mode == "actual_to_indicated":
        result = input_sccm / k_value
        input_quantity = "actual_sccm"
        result_quantity = "required_indicated_sccm"
    else:
        raise ValueError(f"unsupported mode: {mode}")

    return {
        "row_id": row_id,
        "mode": mode,
        "input_quantity": input_quantity,
        "input_sccm": format(input_sccm, "f"),
        "factor": format(factor, "f"),
        "factor_definition": definition,
        "normalized_actual_per_indicated": format(k_value, "f"),
        "result_quantity": result_quantity,
        "result_sccm": format(result, "f"),
    }

def read_and_convert(path: Path) -> list[dict[str, str]]:
    results: list[dict[str, str]] = []
    seen_ids: set[str] = set()
    with path.open("r", encoding="utf-8-sig", newline="") as handle:
        reader = csv.DictReader(handle)
        if reader.fieldnames is None:
            raise ValueError("CSV has no header")
        missing = REQUIRED_COLUMNS.difference(reader.fieldnames)
        if missing:
            raise ValueError(f"missing columns: {sorted(missing)}")

        for line_number, raw in enumerate(reader, start=2):
            row_id = raw["row_id"].strip()
            mode = raw["mode"].strip()
            definition = raw["factor_definition"].strip()
            if not row_id or row_id in seen_ids:
                raise ValueError(f"row_id must be unique at line {line_number}")
            if mode not in VALID_MODES:
                raise ValueError(f"invalid mode at line {line_number}")
            if definition not in VALID_DEFINITIONS:
                raise ValueError(f"invalid factor_definition at line {line_number}")
            input_sccm = parse_positive(raw["input_sccm"], "input_sccm", line_number)
            factor = parse_positive(raw["factor"], "factor", line_number)
            results.append(
                convert_row(row_id, mode, input_sccm, factor, definition)
            )
            seen_ids.add(row_id)

    if not results:
        raise ValueError("CSV contains no data rows")
    return results

def create_self_test(path: Path) -> None:
    # Pure arithmetic teaching values, not real gas coefficients.
    rows = [
        ["A", "indicated_to_actual", "20", "0.8", "actual_per_indicated"],
        ["B", "indicated_to_actual", "20", "1.25", "indicated_per_actual"],
        ["C", "actual_to_indicated", "16", "0.8", "actual_per_indicated"],
        ["D", "actual_to_indicated", "16", "1.25", "indicated_per_actual"],
    ]
    path.parent.mkdir(parents=True, exist_ok=True)
    with path.open("w", encoding="utf-8", newline="") as handle:
        writer = csv.writer(handle)
        writer.writerow([
            "row_id",
            "mode",
            "input_sccm",
            "factor",
            "factor_definition",
        ])
        writer.writerows(rows)

def write_results(path: Path, results: list[dict[str, str]]) -> None:
    with path.open("w", encoding="utf-8", newline="") as handle:
        writer = csv.DictWriter(handle, fieldnames=list(results[0].keys()))
        writer.writeheader()
        writer.writerows(results)

def main() -> None:
    parser = argparse.ArgumentParser(
        description="Convert MFC gas-factor values with an explicit convention."
    )
    source = parser.add_mutually_exclusive_group(required=True)
    source.add_argument("--input", type=Path)
    source.add_argument("--self-test", action="store_true")
    parser.add_argument("--output-dir", type=Path, default=Path("."))
    args = parser.parse_args()

    args.output_dir.mkdir(parents=True, exist_ok=True)
    if args.self_test:
        input_path = args.output_dir / "gas_conversion_self_test.csv"
        create_self_test(input_path)
    else:
        input_path = args.input

    results = read_and_convert(input_path)
    if args.self_test:
        expected = ["16.0", "16.00", "2E+1", "20.000"]
        actual = [row["result_sccm"] for row in results]
        if [Decimal(value) for value in actual] != [Decimal(value) for value in expected]:
            raise AssertionError(f"self-test failed: {actual}")

    write_results(args.output_dir / "gas_conversion_results.csv", results)
    summary = {
        "data_status": "arithmetic conversion using user-supplied factor definitions",
        "row_count": len(results),
        "self_test_status": "passed" if args.self_test else "not_applicable",
        "results": results,
        "interpretation_boundary": (
            "The code does not validate gas properties, manufacturer applicability, "
            "standard conditions, mixture composition, pressure, temperature, or uncertainty."
        ),
    }
    with (args.output_dir / "gas_conversion_summary.json").open(
        "w", encoding="utf-8"
    ) as handle:
        json.dump(summary, handle, ensure_ascii=False, indent=2)
    print(json.dumps(summary, ensure_ascii=False, indent=2))

if __name__ == "__main__":
    main()

6.1 运行自检

python mfc_gas_factor_converter.py --self-test --output-dir self_test_output

6.2 批量换算真实数据

python mfc_gas_factor_converter.py --input actual_conversion.csv --output-dir result

真实CSV格式如下。factor必须来自对应厂家、系列和气体条件的正式资料。

row_id,mode,input_sccm,factor,factor_definition
001,indicated_to_actual,20,0.8,actual_per_indicated
002,actual_to_indicated,16,0.8,actual_per_indicated

7. 自检结果与数据状态

代码在Python 3.12.13环境执行确定性自检。0.8和1.25只是互为倒数的教学数字，不对应任何真实气体。

行	输入模式	系数定义	输入	预期结果	数据状态
A	指示到实际	实际除以指示，系数0.8	20 sccm	16 sccm	教学算术
B	指示到实际	指示除以实际，系数1.25	20 sccm	16 sccm	教学算术
C	实际到指示	实际除以指示，系数0.8	16 sccm	20 sccm	教学算术
D	实际到指示	指示除以实际，系数1.25	16 sccm	20 sccm	教学算术
产品性能	没有真实气体、MFC或参考仪器数据	未测试

8. 常见错误和工程边界

8.1 只保存系数数字，不保存定义

半年后很难判断这个数字应该乘还是除。系数记录必须包含原始公式、标定气体、目标气体、产品系列、文档版本和来源链接。

8.2 把纯气体系数线性组合成混合气系数

简单按摩尔分数线性加权不一定符合具体MFC模型。混合气应优先使用厂家支持的混气工具、数据库或实流校准。

8.3 忽略标准状态

sccm的参考温度和压力不一致时，即使系数方向正确，换算结果仍可能不可比。报告中应写明标准状态定义。

8.4 认为一个系数覆盖全量程

某些MFC可能使用多点修正、分段曲线或多项式模型。单一常数只在厂家明确允许的范围内使用。

8.5 用MFC自身反馈验证换算

反馈值通常来自同一传感器模型，不能独立证明真实气体流量。验证需要不同原理或可追溯的参考流量标准。

9. 常见问题

9.1 MFC气体转换系数到底应该乘还是除

取决于厂家定义。先抄录原始公式，再统一成实际流量除以指示流量的K。没有定义时不能仅凭经验决定。

9.2 氮气标定的MFC能直接控制其他气体吗

不能一概而论。需要确认产品是否支持目标气体、转换方法、压力和材料兼容性，并通过独立参考流量验证。

9.3 不同厂家的同一种气体系数为什么不同

传感器结构、旁路设计、标定方法、物性数据库和系数定义可能不同。系数应与具体厂家和系列绑定。

9.4 混合气系数可以按组分比例直接平均吗

通常不能默认这样做。混合气热物性和传感器响应未必线性，应采用厂家混气模型或目标混合气实流校准。

9.5 转换系数能修正MFC零点漂移吗

不能。零点漂移、量程误差、压力影响和气体换算属于不同问题，应分别测试和处理。

9.6 使用系数后还需要校准吗

关键工艺、验收或低不确定度应用通常仍需要目标气体或经论证方法的校准与验证。系数换算只是一种工程近似。

9.7 sccm相同是否代表质量流量相同

不同气体在相同标准体积流量下质量流量不同。sccm还依赖参考温度和压力，因此必须区分标准体积流量与质量流量本身。

9.8 本文代码能自动查找气体系数吗

不能。代码故意不内置系数表，只执行已经确认定义的算术换算。系数来源和适用性必须由工程人员核对。

10. 结论

MFC气体转换系数的核心不是记住一个数字，而是确认标定气体、目标气体、产品系列、标准状态和系数方向。最安全的做法是先统一定义K等于实际流量除以指示流量，再进行换算并保留完整来源。

气体转换系数不等于目标气体实流标定，也不能修正零点漂移、压力效应或长期变化。本文Python代码可以减少批量换算中的乘除错误，但不能替代厂家资料、气体兼容性审查、独立参考流量验证和气体安全措施。

参考资料

1. ISO 14511:2019，Measurement of fluid flow in closed conduits - Thermal mass flowmeters，International Organization for Standardization。官方检索：https://www.iso.org/search.html?q=ISO 14511
2. MKS Instruments，Gas Correction Factors for Thermal-based Mass Flow Controllers，厂家技术资料。https://www.mks.com/n/gas-correction-factors-for-thermal-based-mass-flow-controllers
3. Alicat Scientific，Gas Correction Factors for Mass Flow Controllers，厂家知识库。https://www.alicat.com/knowledge-base/gas-correction-factors-for-mass-flow-controllers/
4. National Institute of Standards and Technology，REFPROP，Reference Fluid Thermodynamic and Transport Properties Database。https://www.nist.gov/srd/refprop
5. Python Software Foundation，decimal - Decimal fixed-point and floating-point arithmetic，Python 3.12文档。https://docs.python.org/3.12/library/decimal.html

说明：厂家系数和数据库会更新，正式应用应核对当前产品版本、校准证书、气体兼容性和最新技术文档。
