工业 IoT 存储引擎选型：多模引擎在数据模型与存储设计上的取舍

摘要

写物联网平台的人，大多在"写入"这件事上踩过同一个坑：传感器数据用一张大宽表存，振动原始波形、设备状态、告警工单、设备档案全往里塞。上线时一切正常，跑两三个月后开始出怪事------高频测点查询越来越慢、设备状态更新总有时延、告警工单偶尔出现重复确认、历史报表扫描把内存吃光。
这些问题表面看是"数据量大"，根因往往是用一种存储结构去承载多种访问模式。工业 IoT 平台里至少有四类数据，访问模式完全不同：高频时序是"只追加、按设备+时间点查"，设备档案是"按主键高频更新、查最新值"，告警工单是"带事务的状态流转"，历史归档是"全表扫描做大跨度聚合"。把它们塞进同一个引擎，等于让一个引擎去做它不擅长的事。

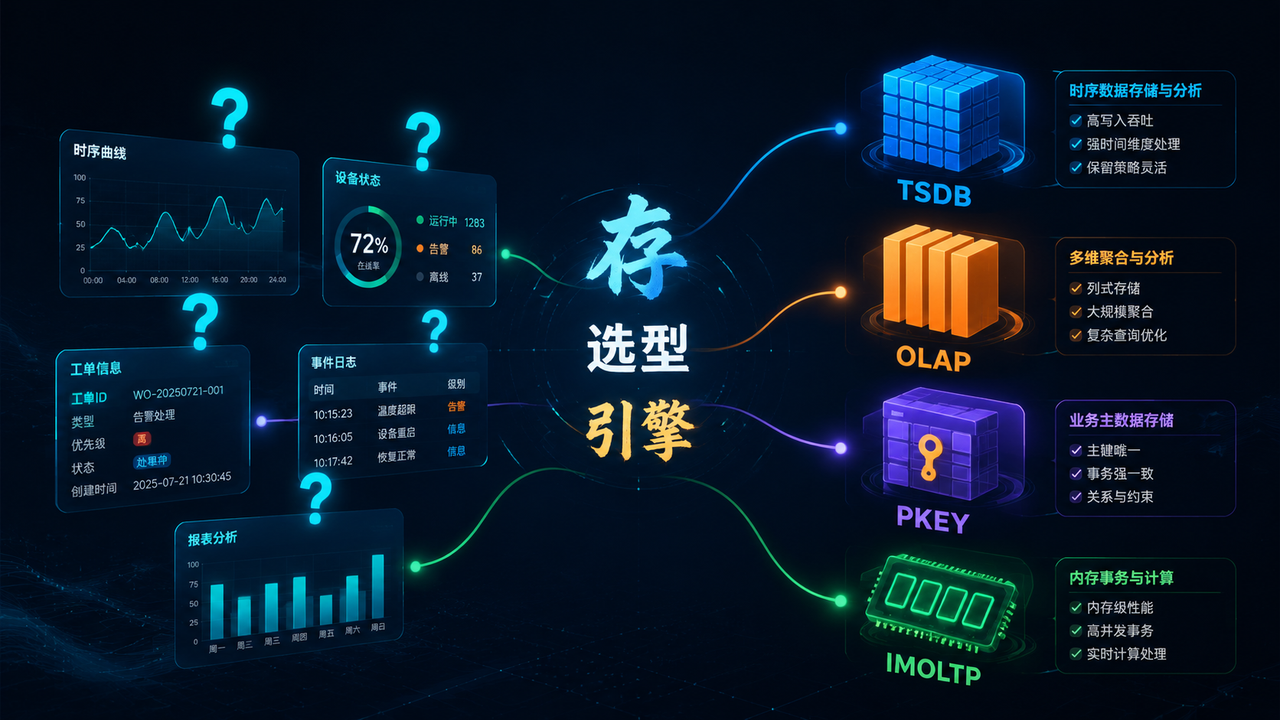

DolphinDB 提供了 TSDB、OLAP、PKEY、IMOLTP、VECTORDB 多个存储引擎。本文不谈概念表，只谈工程取舍 ：每一个引擎内部是什么结构，哪类 IoT 数据该用它，建表时 sortColumns / keepDuplicates / primaryKey 怎么设计，最后给出一套覆盖测点、档案、工单、归档的多引擎落地方案。

一、问题起点：为什么"一张表存所有"会出问题

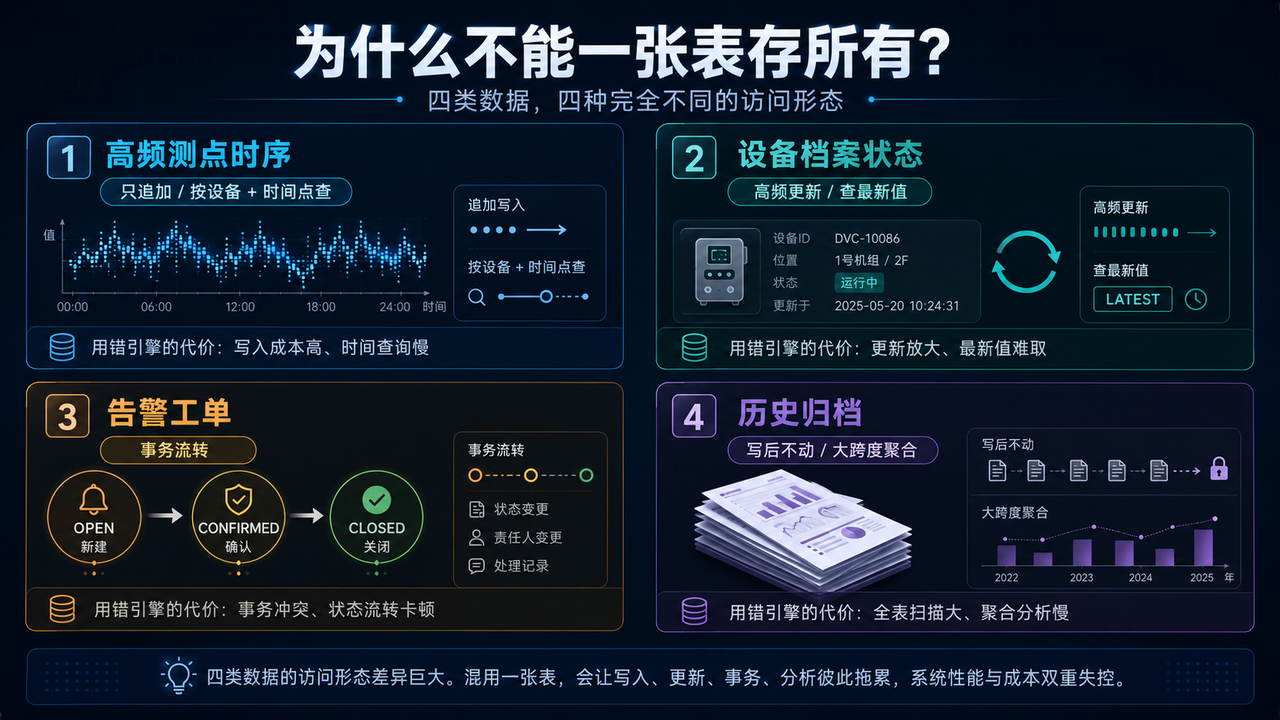

1.1 四类数据，四种访问模式

一个稍具规模的工业 IoT 平台，数据大致可以分成四类。它们看起来都"是时序数据"，但写入和查询的形态完全不同。

|-------------|----------------|-------------|-------------|
| 数据类型 | 典型例子 | 写入特征 | 主要查询 |
| 高频测点时序 | 振动波形、温度、压力原始值 | 只追加，极高吞吐 | 按设备 + 时间段点查 |
| 设备档案 / 最新状态 | 设备型号、安装位置、当前工况 | 高频小批量更新 | 按主键取最新值 |
| 告警 / 工单流水 | 告警确认、工单流转 | 带状态变更的事务 | 按主键 + 状态过滤 |
| 历史归档 / 报表 | 年度报表、长周期统计 | 批量灌入，写后基本不动 | 全表 / 大跨度聚合 |

把这四类数据塞进同一个引擎，相当于让一个引擎同时承担"高吞吐追加 + 高频更新 + 事务 + 大扫描"四种压力。任何引擎都有自己的甜点区（sweet spot），超出甜点区的代价就是写放大、查询抖动、去重失效。

1.2 用错引擎的三种代价

代价一：高频点查退化成全表扫描

振动监测里最典型的查询是"看某台设备最近一分钟的波形"。如果底层是纯列存（没有排序键索引），引擎只能定位到时间分区，然后在该分区里逐块扫描。设备少时还能扛，设备上千台、单分区几亿行后，点查延迟会从毫秒涨到秒级。

代价二：状态更新变成"删了再插"

设备当前工况会变（待机 / 运行 / 故障）。如果用只追加的时序表存"当前状态"，更新一次状态就要删除旧行、插入新行，或者依赖应用层做去重。一旦并发上来，就会出现"最新状态到底是哪条"的混乱。

代价三：事务性操作丢一致性

告警工单的"确认 → 处理中 → 关闭"是状态机，需要事务保证（不能两个工单同时确认同一条告警，不能关闭一个未确认的告警）。纯时序引擎没有事务，这类逻辑只能搬到应用层，用 Redis 或关系库再扛一层，链路又复杂了。

这三类代价，本质上都是存储结构和访问模式不匹配。DolphinDB 的多模引擎，就是用"匹配更合适的存储结构"的思路来解决这件事。

二、先把五个引擎的内部结构摆清楚

在谈选型之前，先把每个引擎"是什么"讲清楚。DolphinDB 不是把五个独立的数据库拼在一起，而是同一套分布式框架下的五种存储实现，共享分区、事务、SQL 接口，区别只在数据怎么落盘、怎么建索引。

2.1 TSDB：时序主力引擎

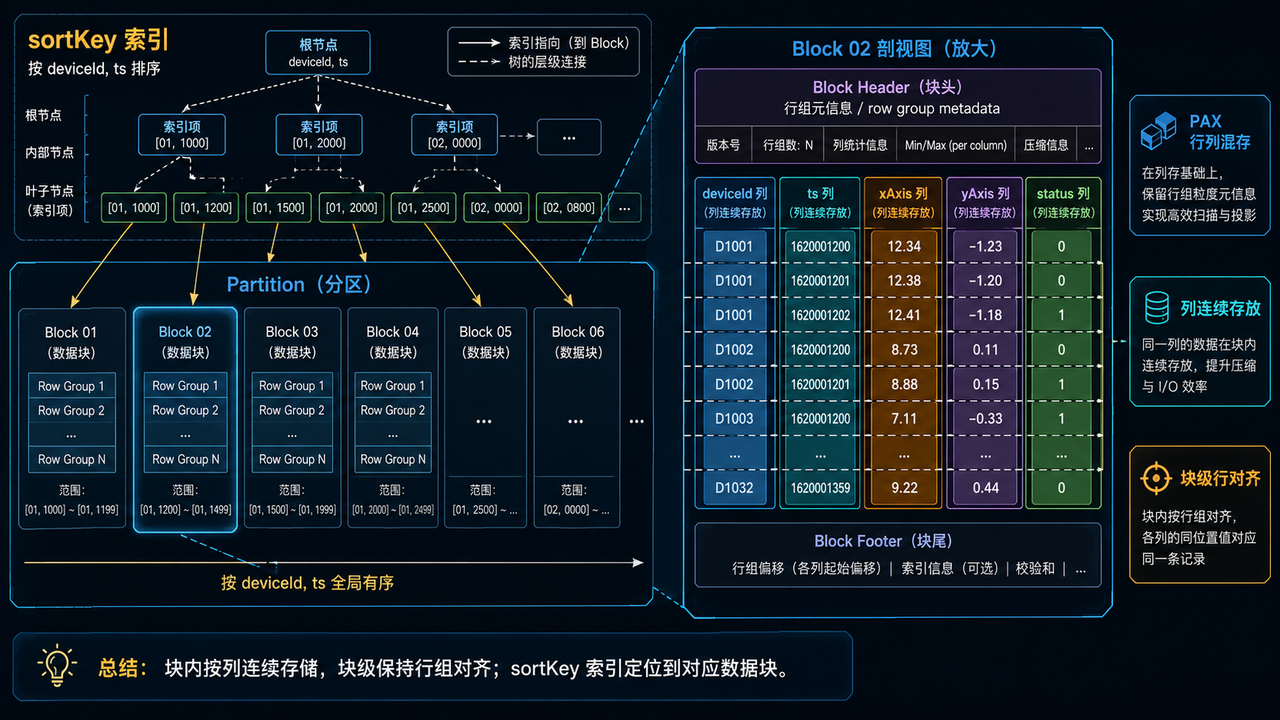

TSDB 是 DolphinDB 处理时序数据的默认引擎，也是 IoT 场景用得最多的一个。它的核心特征是 PAX 行列混存 + 排序键（sortKey）索引。

PAX 行列混存：数据按块（block）组织，块内同一列的数据连续存放（列存的好处：压缩率高、按列读取快），但同一个块的元信息放在一起（行存的好处：点查定位快）。这种折中让 TSDB 既能做高效的列式扫描，又能做快速的单点查询。
排序键 sortKey ：建表时通过 sortColumns 指定，引擎按这个顺序在块内对数据排序，并建立 sortKey 索引。点查时引擎先用分区裁剪定位分区，再用 sortKey 索引定位块，最后块内二分查找，整体复杂度接近 O(log n)。
去重策略 keepDuplicates ：ALL 保留所有行（高保真原始数据）、LAST 每个 sortKey 只保留最后一条（状态更新语义）、FIRST 保留第一条。这是 TSDB 区别于纯追加时序库的关键能力------它可以在写入时做轻量去重。

TSDB 的甜点区：高频追加 + 按设备+时间点查，正是 IoT 测点数据的访问形态。

2.2 OLAP：大跨度聚合的列存引擎

OLAP 是更"传统"的纯列式引擎，没有 sortKey 索引，数据按列连续存放，适合全表扫描和长跨度聚合。

它的优势是压缩率极高、扫描吞吐大，劣势是没有高效的点查路径------查"某台设备某一秒"也得扫整个分区的列。所以 OLAP 适合写后基本不动、查询都是大范围聚合的场景，比如年度报表、长周期统计、历史冷数据。

2.3 PKEY：主键唯一 + CDC

PKEY 引擎围绕主键唯一性设计。它的内部维护一个按主键索引的结构，写入时如果主键已存在就覆盖旧值（upsert 语义），保证每个主键始终对应"最新的一条"。

这天然契合设备档案 / 最新状态 这类数据：每台设备一条记录，属性更新时直接 upsert，查询永远拿到当前值。PKEY 还支持 CDC（Change Data Capture，变更数据捕获），可以把每次主键值的变更作为流推出来，用于驱动下游的"设备状态变化"实时逻辑。

2.4 IMOLTP：内存事务引擎

IMOLTP 是内存数据库 + 事务 引擎，数据驻留内存，通过 redo log + checkpoint 做持久化，支持完整的 ACID 事务。它的甜点区是高并发更新 + 强一致性------典型代表就是告警工单、订单流转这类需要事务保证的状态机。

时序数据本身很少需要 IMOLTP，但一个完整的 IoT 平台里，"工单 / 告警状态机"这一层往往需要它。

2.5 VECTORDB：向量检索（本文略）

VECTORDB 面向大规模向量的近似最近邻检索，主要用于 AI 场景下的相似性搜索（比如异常波形检索、设备画像聚类）。它和前四个引擎的访问模式差异较大，且偏向 AI 应用，本文不展开，只在最后一节简单提一句它的位置。

三、主力引擎深挖：TSDB 的 sortColumns 与 keepDuplicates

TSDB 是 IoT 场景的核心引擎，这一节把它拆开讲透。

3.1 建一张"对"的测点表

下面是一个高频振动测点表的建表脚本。重点不在分区，而在 sortColumns 和 keepDuplicates。

sql 复制代码

// 复合分区：日期 VALUE + 设备 HASH，TSDB 引擎
db1 = database("", VALUE, 2026.01.01..2026.12.31)
db2 = database("", HASH, [SYMBOL, 20])
db = database("dfs://iot_ts", COMPO, [db1, db2], engine="TSDB")

// 振动原始波形表：10kHz 采样，高频追加
schema = table(1:0, `ts`deviceId`xAxis`yAxis`zAxis`temperature,
               [DATETIME, SYMBOL, DOUBLE, DOUBLE, DOUBLE, DOUBLE])

db.createPartitionedTable(
    schema, "vibration", `ts`deviceId,
    sortColumns    = `deviceId`ts,
    keepDuplicates = ALL
)

sortColumns =deviceId`ts`` 是这张表性能的关键。它决定了引擎在块内按"先设备、再时间"排序，sortKey 索引就建在这个顺序上。

3.2 sortColumns 的设计原则

排序键的设计直接决定点查性能，有几条原则：

把高基数、常用于过滤的列放前面 。设备 ID（deviceId）的基数高、且几乎所有查询都会带它，放第一列；时间戳 ts 放第二列。这样查询 where deviceId = "PUMP-007", ts between ... 时，sortKey 索引能直接定位到该设备在该时间段的数据块。
不要把低基数列（比如工厂编号只有 3 个值）放第一个。低基数列在前会让 sortKey 区分度不够，索引退化。
排序键列数不宜过多，一般 2--3 列。列数多了，写入时排序开销变大，索引也膨胀。

排序键选错了，TSDB 的点查优势就没了，退化成接近全扫描。

3.3 keepDuplicates：用写时去重替代应用层去重

keepDuplicates 是 TSDB 经常被忽略、但特别契合 IoT 的能力。它有三种取值：

sql 复制代码

// 场景 A：原始波形，要求高保真，一条都不能丢
keepDuplicates = ALL

// 场景 B：设备最新工况，同一个设备+时间点只保留最后一次写入
//          适合 MQTT 重传、边缘端补传导致的重复数据
keepDuplicates = LAST

// 场景 C：保留首次写入（较少用）
keepDuplicates = FIRST

举一个真实场景：边缘端因为网络抖动，把同一秒的状态数据重传了三次。如果用 ALL，表里就有三条重复记录，下游统计 count(*) 就会虚高；如果用 LAST，引擎在写入时按 sortKey 去重，同一个 deviceId + ts 只保留最后一条，下游拿到的就是干净数据。

这个能力把"去重"从应用层下沉到了存储引擎，省掉了写前去重表、写后清洗的一整套逻辑。

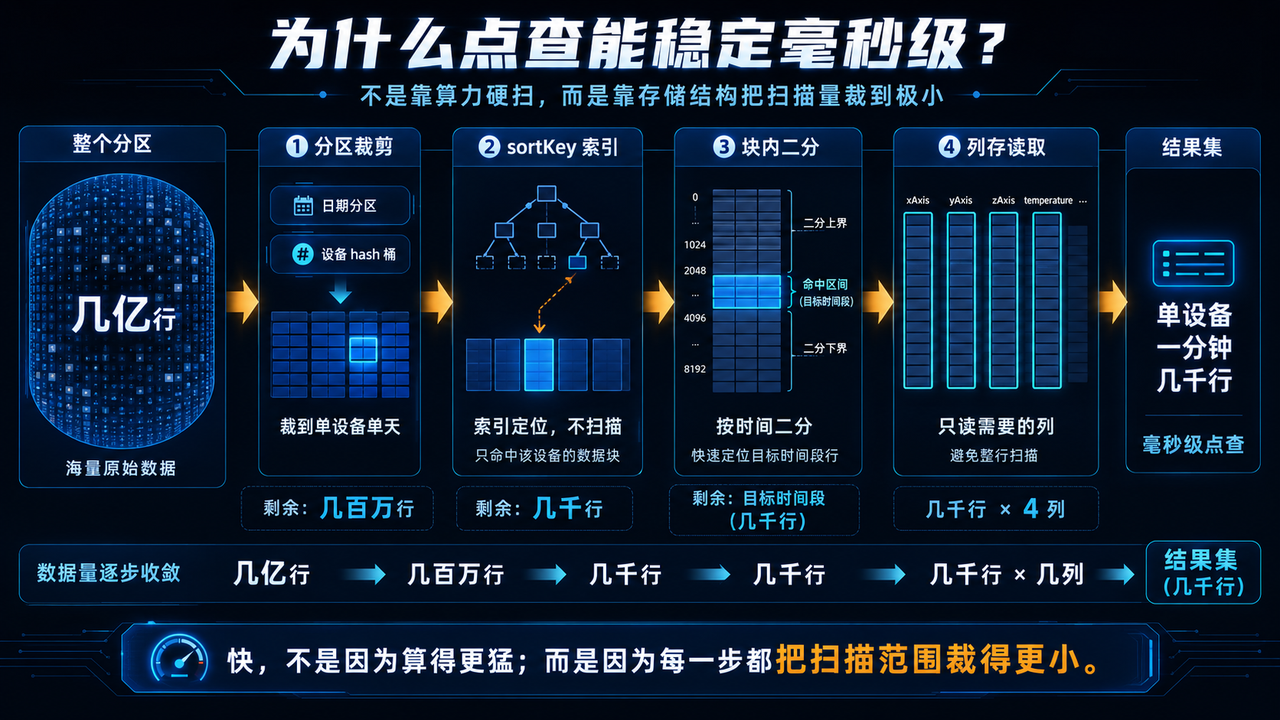

3.4 一张图理解 TSDB 的查询路径

把一次点查的路径串起来：

sql 复制代码

查询: select * from vibration
      where deviceId = "PUMP-007"
        and ts between 2026.03.15 10:00:00 and 2026.03.15 10:01:00

1. 分区裁剪 → 定位到 [2026.03.15 分区, PUMP-007 所在的 hash 桶]
2. sortKey 索引 → 在该分区内定位到 deviceId=PUMP-007 的数据块
3. 块内二分查找 → 按时间定位到 10:00:00~10:01:00 的行
4. PAX 列存读取 → 只把 xAxis/yAxis/zAxis/temperature 这几列读出来

四步下来，扫描的数据量从"整个分区几亿行"缩减到"单设备一分钟几千行"。这就是 TSDB 在 IoT 点查场景下能稳定保持毫秒级的根本原因------不是靠 brute force 的算力，是靠存储结构把"要扫描的数据"提前裁到很小。

四、按数据模型分库：一套 IoT 平台的多引擎落地方案

讲清楚单个引擎后，来看完整的落地方案。一个工业 IoT 平台，按四类数据分别建库、各用各的引擎，再通过跨库关联把数据串起来。

4.1 高频测点时序 → TSDB

振动、温度、压力这类只追加、按设备+时间点查的数据，放 TSDB，设计同第三节。这是数据量最大、写入最频繁的一层。

sql 复制代码

// 测点库：TSDB，复合分区，sortColumns=[设备, 时间]，keepDuplicates=ALL
dbPoint = database("dfs://iot_point", COMPO, [
    database("", VALUE, 2026.01.01..2026.12.31),
    database("", HASH, [SYMBOL, 20])
], engine="TSDB")

4.2 设备档案与最新状态 → PKEY

设备型号、安装位置、固件版本、当前工况这类数据，需要按主键更新、查最新值。放 PKEY，主键就是设备 ID。

sql 复制代码

// 设备档案库：PKEY 引擎，按设备 ID 分区，主键唯一
dbMeta = database("dfs://iot_meta", RANGE, 1..101, engine="PKEY")

profile = table(1:0,
    `deviceId`model`site`installDate`firmware`latestStatus`lastHeartbeat,
    [INT, SYMBOL, SYMBOL, DATE, SYMBOL, SYMBOL, DATETIME])

// primaryKey 声明主键，写入时自动 upsert
dbMeta.createPartitionedTable(profile, "deviceProfile", , primaryKey=`deviceId)

设备上线时 insert 一条档案；状态变化时，应用层只管 upsert 新值，引擎保证每个 deviceId 始终是最新的一条。再也不用担心"重复插入产生多条档案"或"更新时漏删旧记录"。

sql 复制代码

// 更新设备状态：PKEY 的 upsert 语义，主键相同即覆盖
t = table(101 as deviceId, `RUNNING as latestStatus, now() as lastHeartbeat)
loadTable("dfs://iot_meta", "deviceProfile").upsert!(t)

// 查询永远拿到当前值，无需关心历史快照
select * from loadTable("dfs://iot_meta", "deviceProfile") where deviceId = 101

如果需要把"状态变化"作为事件驱动下游（比如设备从 RUNNING 变成 FAULT 时触发告警），PKEY 的 CDC 可以把每次变更捕获成流，订阅消费即可。

4.3 告警工单与事务流水 → IMOLTP

告警确认、工单流转是状态机，需要事务保证：不能两个操作员同时确认同一条告警，不能关闭一个尚未确认的工单。这一层放 IMOLTP。

sql 复制代码

// 工单库：IMOLTP 引擎，内存事务
dbTxn = database("dfs://iot_txn", VALUE, 2026.01.01..2026.12.31, engine="IMOLTP")

ticket = table(1:0,
    `ticketId`alertId`deviceId`status`assignee`createdAt`updatedAt,
    [LONG, LONG, INT, SYMBOL, SYMBOL, DATETIME, DATETIME])

dbTxn.createTable(ticket, "alertTicket")

工单流转用事务包裹，保证状态机的一致性：

sql 复制代码

// 事务：确认告警 + 创建工单，要么全成功要么全回滚
def confirmAndAssign(alertId, assignee) {
    txn {
        // 1. 告警状态改为已确认
        update loadTable("dfs://iot_txn", "alertTicket")
        set status = `CONFIRMED, updatedAt = now()
        where alertId = :alertId and status = `OPEN

        // 2. 分配处理人，工单进入处理中
        update loadTable("dfs://iot_txn", "alertTicket")
        set status = `PROCESSING, assignee = :assignee, updatedAt = now()
        where alertId = :alertId and status = `CONFIRMED
    }
}

事务保证这两个 update 原子完成。如果中间任意一步失败（比如告警已经被别人确认），整个事务回滚，不会出现"告警确认了但工单没流转"的中间态。

4.4 长周期历史归档 → OLAP

年度报表、跨季度统计这类写后不动、查询都是大跨度聚合 的数据，放 OLAP。它的列存压缩率最高，扫描吞吐最大，做全表 group by 比 TSDB 更划算。

sql 复制代码

// 归档库：OLAP 引擎，按年分区
dbArchive = database("dfs://iot_archive", VALUE, 2026.01M..2026.12M, engine="OLAP")

// 设备日聚合表：每天每台设备一条，用于月报/年报
daily = table(1:0, `day`deviceId`runHours`avgTemp`maxVib`alertCount,
              [DATE, INT, DOUBLE, DOUBLE, DOUBLE, INT])

dbArchive.createPartitionedTable(daily, "deviceDaily", `day)

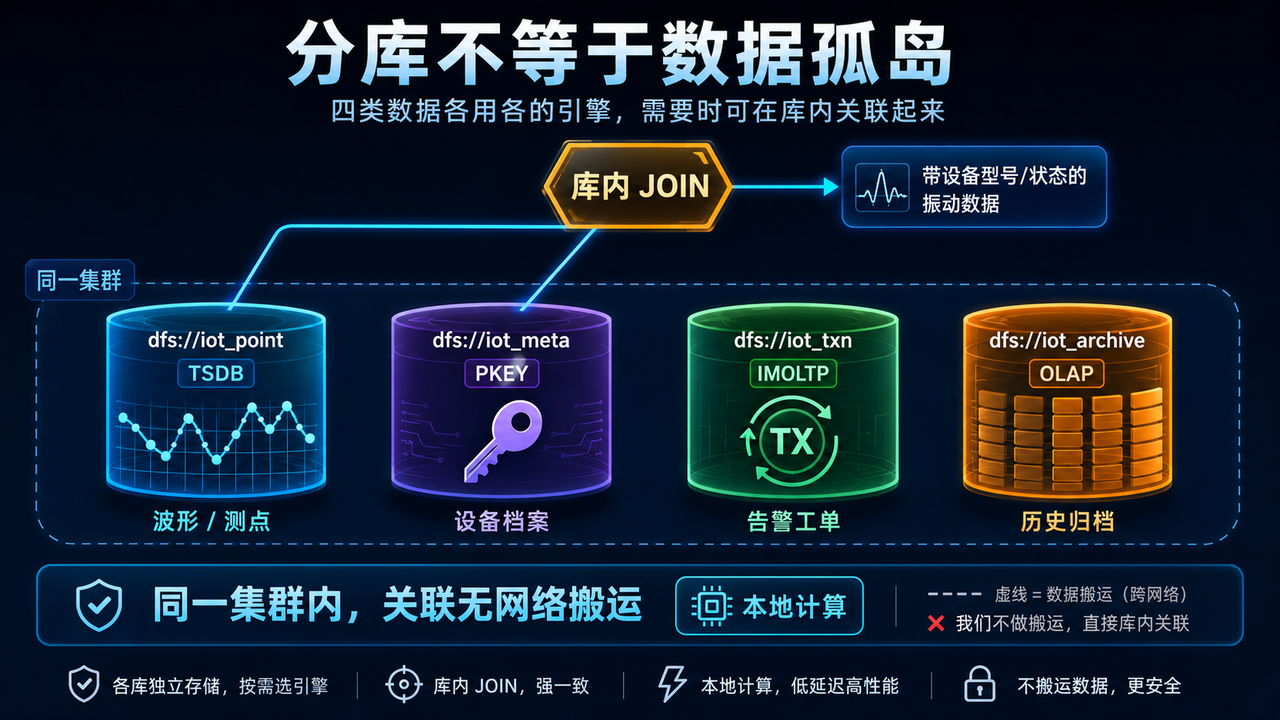

4.5 跨引擎关联：把档案和测点串起来

分库不等于数据孤岛。最常见的需求是"查某台设备某个时间段的振动数据，同时带上它的型号和当前状态"。这就需要把 PKEY 的档案和 TSDB 的测点关联起来。

sql 复制代码

// PKEY 档案 join TSDB 测点：用设备的元信息过滤时序数据
select v.ts, v.deviceId, p.model, p.site, p.latestStatus,
       v.xAxis, v.yAxis, v.zAxis
from loadTable("dfs://iot_point", "vibration") as v
inner join loadTable("dfs://iot_meta", "deviceProfile") as p
       on v.deviceId = p.deviceId
where v.deviceId = 101
  and v.ts between 2026.03.15 10:00:00 : 2026.03.15 10:05:00
  and p.model = `PUMP-A

因为两个库都在 DolphinDB 同一个集群内，关联是库内计算 ，不涉及数据导出和网络搬运。这正是多模引擎的价值------分库是为了让每种数据用最优结构存储，关联时又能像在同一个库里一样无缝 join。

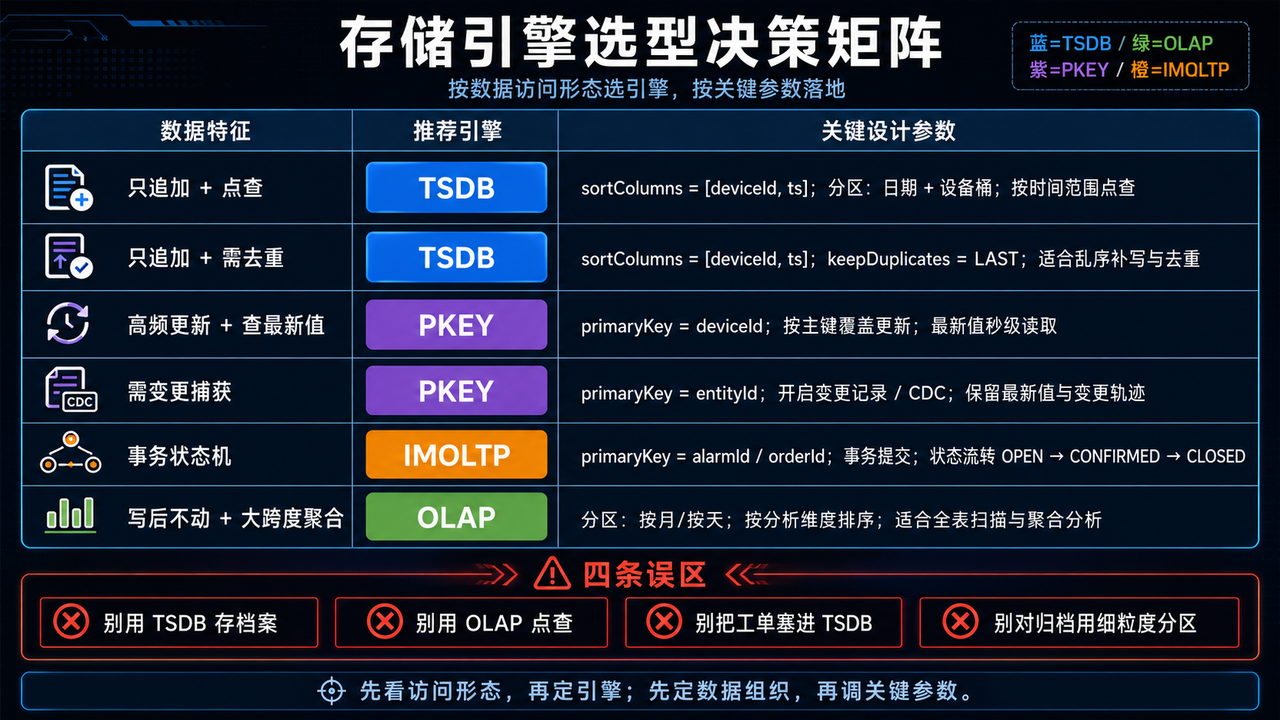

五、设计取舍清单：什么数据选什么引擎

落到决策上，给一张工程上够用的选型表。

|---------------------|------------|----------------------------------------------|
| 数据特征 | 推荐引擎 | 关键设计 |
| 只追加，按设备+时间点查（测点原始值） | TSDB | sortColumns=[设备, 时间], keepDuplicates=ALL |
| 只追加但需写时去重（状态补传） | TSDB | keepDuplicates=LAST |
| 高频更新，查最新值（设备档案/状态） | PKEY | primaryKey=设备ID |
| 需捕获变更驱动下游（状态变化事件） | PKEY + CDC | 订阅 CDC 流 |
| 事务性状态机（工单/告警流转） | IMOLTP | txn { ... } 包裹 |
| 写后不动，大跨度聚合（报表归档） | OLAP | 按时间粗粒度分区 |

几条容易踩的误区：

别用 TSDB 存设备档案 。档案需要按主键更新，TSDB 的更新是"标记删除 + 追加"，高频更新会产生大量历史版本，keepDuplicates=LAST 只能在 sortKey 粒度去重，不是主键级 upsert。该用 PKEY。
别用 OLAP 做实时点查。OLAP 没有 sortKey 索引，点查会退化成列扫描。实时看板点查必须走 TSDB。
别把告警工单塞进 TSDB。TSDB 没有事务，状态机的一致性保证不了。该用 IMOLTP，或者至少用 PKEY + 应用层加锁。
别对归档数据用细粒度分区。OLAP 归档数据查询都是大跨度，分区太细（比如按天）会让一次年报查询跨几百个分区，元数据开销反而拖慢。按月或按季更合适。

六、写在最后

工业 IoT 平台的数据，从来不是单一的"时序数据"，而是多种访问模式混合的数据集合 。用一种存储结构通吃所有，看似简单，实则是把每种访问模式都拖离了甜点区。DolphinDB 的多模引擎，本质上是承认了这种多样性------匹配更合适的存储结构，再用统一的分布式框架和 SQL 接口把它们组织起来。

落到工程上，记住一句话就够了：

先把数据按访问模式分类，再为每一类选引擎；分库不是为了隔离，是为了让每种数据都在它最擅长的结构里跑。

测点走 TSDB、档案走 PKEY、工单走 IMOLTP、归档走 OLAP，需要关联时库内 join 把它们串起来。这套分层不是过度设计，而是让每层数据都能在数据量增长后依然保持稳定的性能------因为结构本身就在帮你裁剪扫描量、保证去重、维持一致性。

存储引擎选对了，后面所有的计算、治理、分析，才有了靠谱的地基。
