01 一份 Perfetto Trace 是怎么形成的

一份 Perfetto Trace 里混合了多种数据。内核产生 sched_switch、sched_wakeup、CPU 频率等事件；Android Framework 和 App 通过 Trace API 记录代码区间；SurfaceFlinger 提供 FrameTimeline；process_stats、sys_stats 等数据源还会采集进程、CPU 和内存统计。这些数据来自不同的 Producer，采集前先由 TraceConfig 决定启用哪些 Data Source。

Data Source 启动后，通过 TraceWriter 把记录编码成 protobuf 格式的 TracePacket，再写入 Producer 和 Tracing Service 共享的内存。Tracing Service 收取已提交的数据，复制到 central buffer，最后输出 .pftrace 文件。因此，Trace 文件的原始结构是一系列 TracePacket；packet 中常见时间戳、sequence ID 和具体 payload，文件内部没有 Perfetto UI 中的轨道，也没有 slice 这样的 SQL 表。

打开 Trace 时，Trace Processor 才开始解析 packet，对齐不同时钟，建立进程、线程和轨道的身份关系，再将数据整理为 process、thread、slice、sched、counter 等可查询对象。Perfetto UI 和 PerfettoSQL 使用的都是这层解析结果。

Trace Processor 是 Perfetto 的 C++ 解析和分析引擎，不是 Android 设备上负责采集的后台服务。在 ui.perfetto.dev 中打开 Trace 时，它通常以 WebAssembly 形式运行在本地浏览器中；使用 trace_processor 命令行或 Python API 时，则由电脑上的原生进程完成解析。slice 等表存在于当前 Trace Processor 实例的内存中，不会回写到 .pftrace 文件。

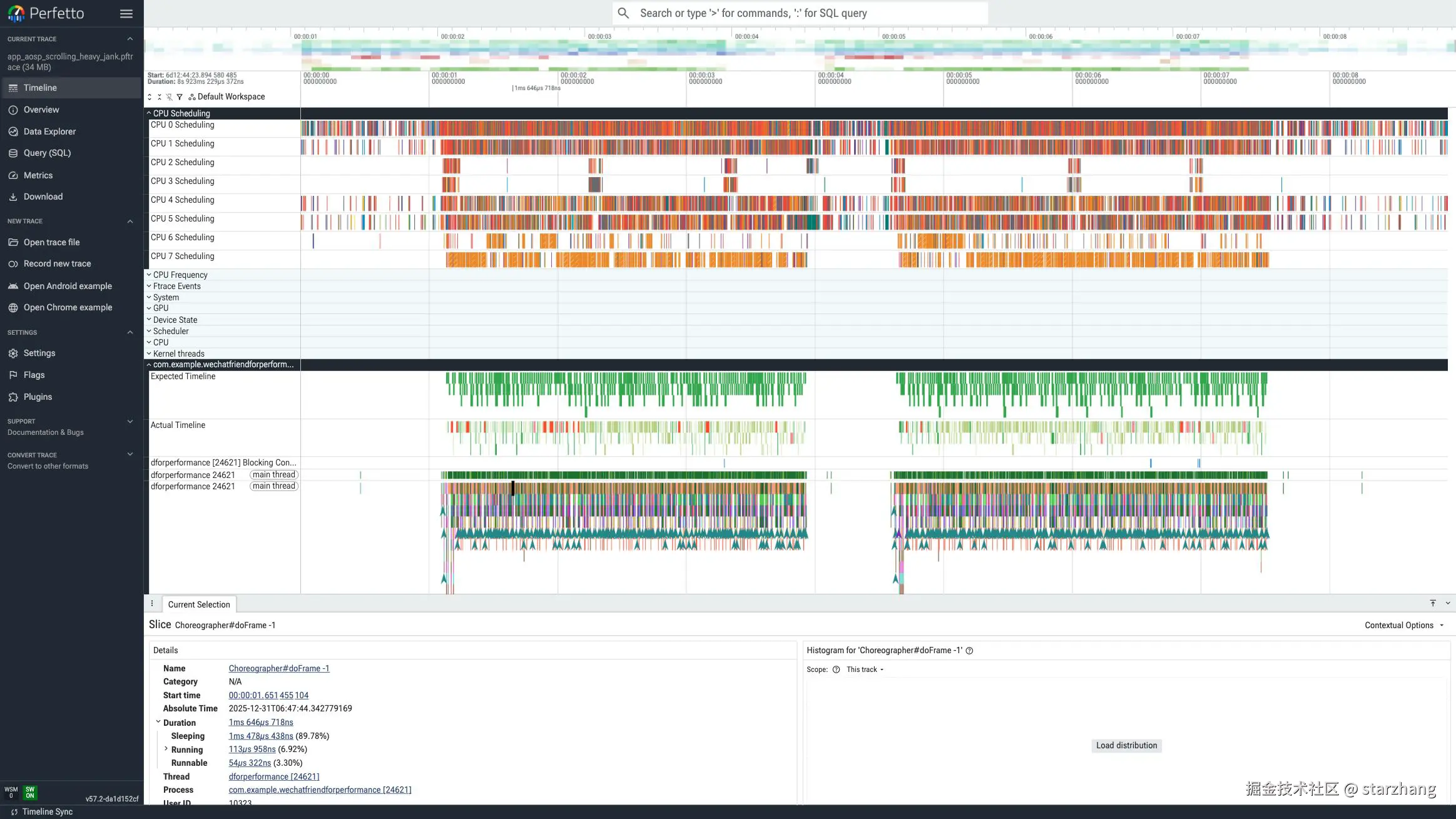

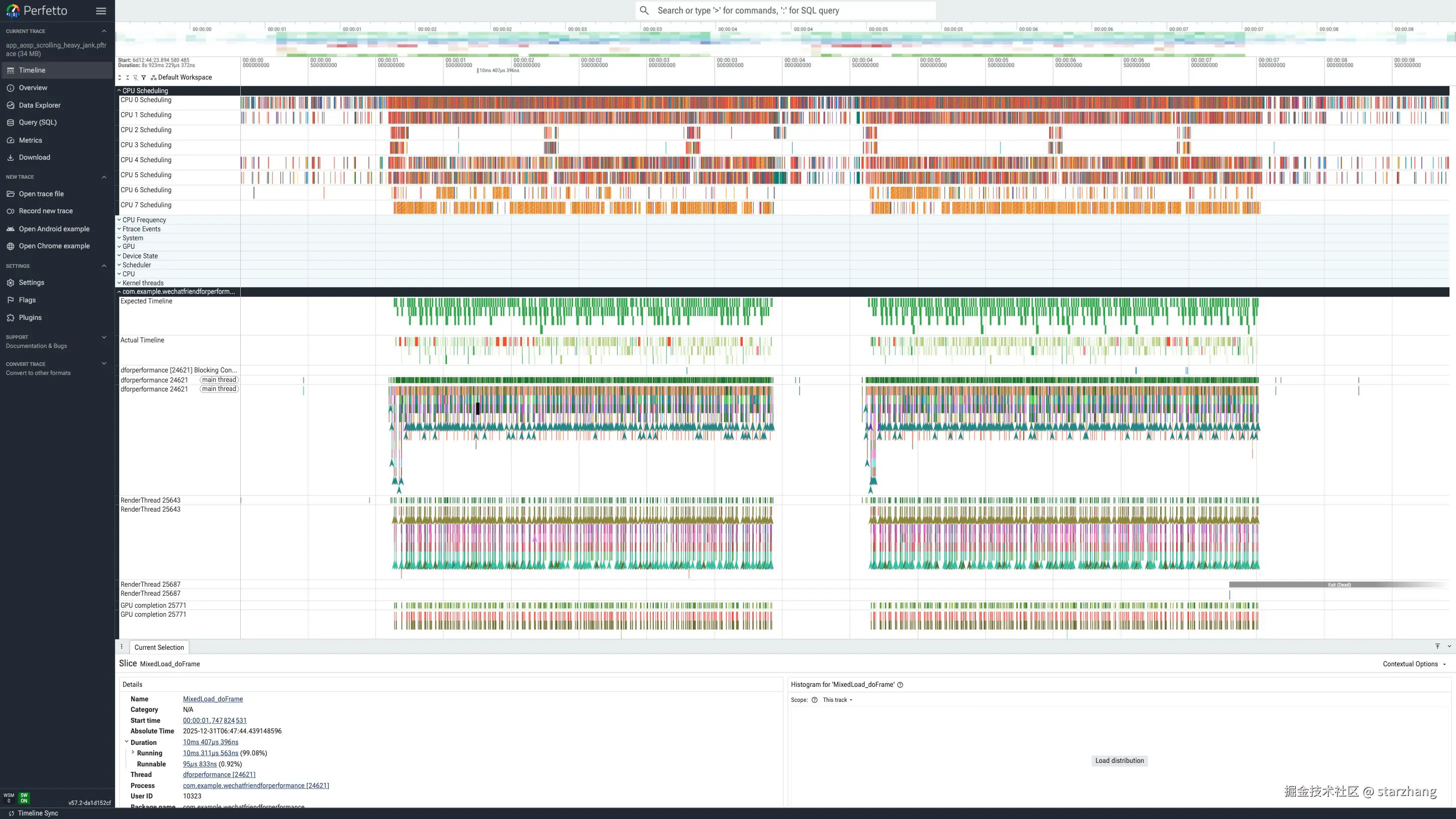

上图已经是 Trace Processor 整理后的界面。CPU Scheduling、Expected Timeline、Actual Timeline 和主线程 Slice 共用一条时间轴；采集时，它们分别来自不同的 Data Source，使用不同的 payload，加载后也会进入不同的表。

这一篇只处理数据本身：数据由谁产生，以什么形式写入，怎样经过 Buffer 形成 Trace 文件，文件内部的 packet 是什么结构，加载后又如何变成轨道和表。

TraceConfig 决定采什么

一次采集从 TraceConfig 开始。它负责设置采集时长、central buffer，以及需要启用的数据源。data_sources.config.name 选择数据源，target_buffer 把该数据源的输出写入指定 central buffer，数据源自己的配置则放在对应的私有字段中。

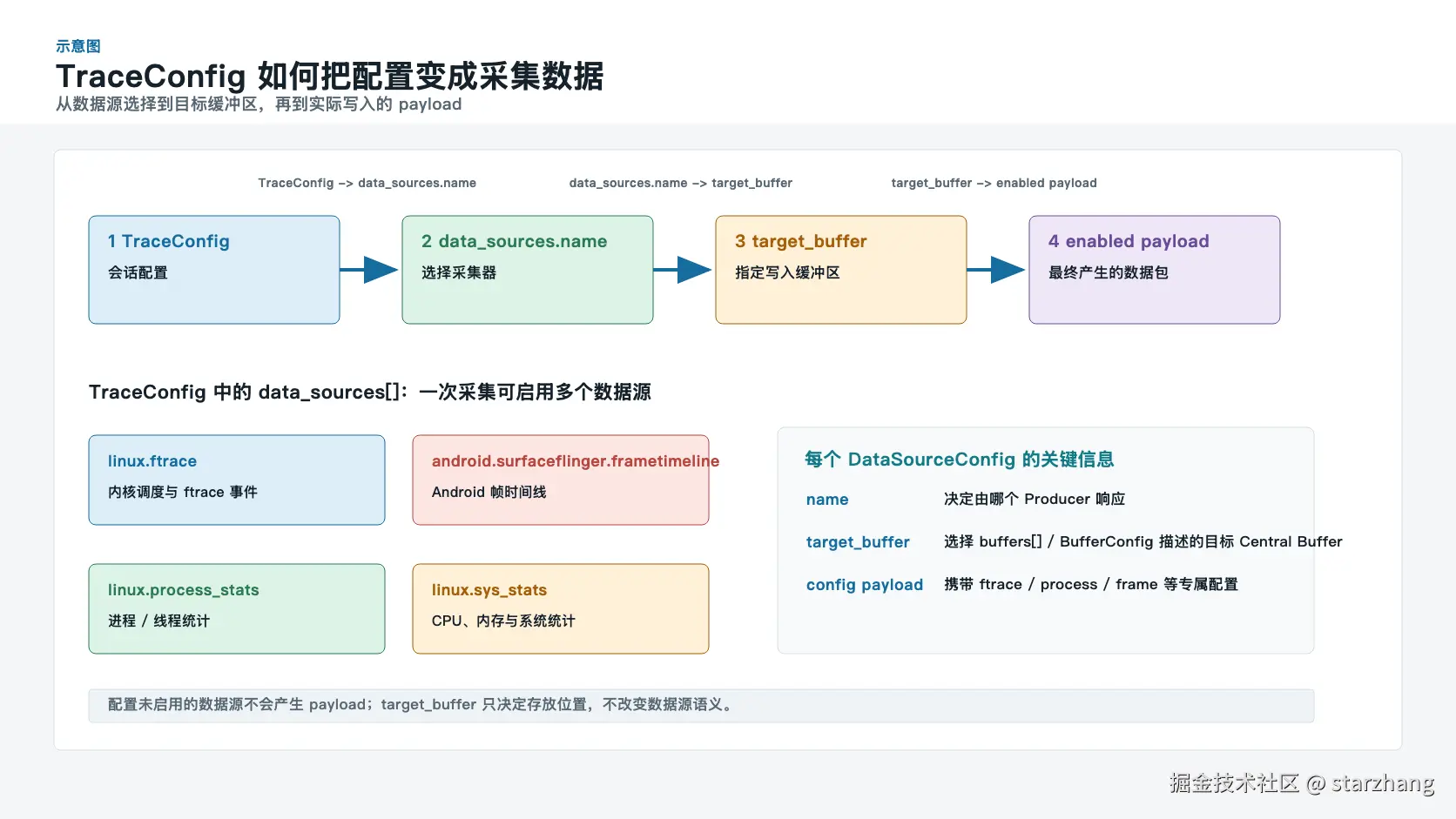

示意图：TraceConfig 选择 Data Source，并将输出映射到目标 Central Buffer。

下面是一份面向 Android 12 及以上设备的 10 秒短时采集示例，不是对所有设备的兼容性保证。实际可用的数据源、ftrace event、ATrace category 和 FrameTimeline 取决于设备、内核、系统构建配置及 tracing 权限。示例把高频的 ftrace、ATrace 和 FrameTimeline 写入 32 MB buffer；进程与系统统计写入另一个 8 MB buffer。两个 buffer 都采用 RING_BUFFER。

textproto 复制代码

buffers {
  size_kb: 32768
  fill_policy: RING_BUFFER
}

buffers {
  size_kb: 8192
  fill_policy: RING_BUFFER
}

duration_ms: 10000

data_sources {
  config {
    name: "linux.ftrace"
    target_buffer: 0
    ftrace_config {
      ftrace_events: "sched/sched_switch"
      ftrace_events: "sched/sched_waking"
      ftrace_events: "sched/sched_wakeup"
      ftrace_events: "power/cpu_frequency"
      ftrace_events: "power/cpu_idle"
      ftrace_events: "binder/binder_transaction"
      ftrace_events: "binder/binder_transaction_received"

      atrace_categories: "gfx"
      atrace_categories: "view"
      atrace_categories: "input"
      atrace_categories: "wm"
      atrace_categories: "am"
      atrace_categories: "aidl"
      atrace_apps: "com.example.wechatfriendforperformance"

      compact_sched {
        enabled: true
      }
    }
  }
}

data_sources {
  config {
    name: "android.surfaceflinger.frametimeline"
    target_buffer: 0
  }
}

data_sources {
  config {
    name: "linux.process_stats"
    target_buffer: 1
    process_stats_config {
      scan_all_processes_on_start: true
      proc_stats_poll_ms: 1000
    }
  }
}

data_sources {
  config {
    name: "linux.sys_stats"
    target_buffer: 1
    sys_stats_config {
      stat_period_ms: 1000
      stat_counters: STAT_CPU_TIMES
      meminfo_period_ms: 1000
      meminfo_counters: MEMINFO_MEM_TOTAL
      meminfo_counters: MEMINFO_MEM_FREE
      meminfo_counters: MEMINFO_MEM_AVAILABLE
      cpufreq_period_ms: 500
    }
  }
}

这几个配置项各管一件事：

buffers 定义 Tracing Service 持有的 central buffer。size_kb 是容量，fill_policy 是写满后的处理方式。
duration_ms 控制采集时长，这里是 10000 ms。
data_sources.config.name 决定由哪个 Producer 响应。例如 linux.ftrace 采集内核 ftrace 与 ATrace，android.surfaceflinger.frametimeline 记录帧时间线。
target_buffer 是 buffers 的零基索引。值 0 指向 32 MB buffer，值 1 指向 8 MB buffer。
ftrace_config、process_stats_config、sys_stats_config 是数据源私有配置。它们决定具体事件、类别和轮询周期。

配置没有启用的数据不会写入 Trace。采集结束后再打开更多 UI 轨道或加载 SQL 模块，也无法补回当时没有记录的 sched_switch、CPU 频率或 FrameTimeline。

ATrace 和 TrackEvent 是两条写入路径

ATrace 和 TrackEvent 都能记录 Slice 和 Counter，它们进入 Trace 的方式不同。平时在 Android App 中调用的 android.os.Trace.beginSection() 走 ATrace 路径；使用 Perfetto SDK 的 TRACE_EVENT() 则属于 TrackEvent 路径。

常见调用	归属	进入 Trace 的路径	常见解析结果
`android.os.Trace.beginSection()/endSection()`	ATrace	`trace_marker -> ftrace ring buffer -> linux.ftrace -> ftrace_events`	`slice`
`androidx.tracing.trace("name") {}`	ATrace	Jetpack 封装最终调用 `Trace.beginSection()/endSection()`	`slice`
NDK `ATrace_beginSection()/ATrace_endSection()`	ATrace	Native ATrace 事件进入 ftrace ring buffer	`slice`
Perfetto SDK `TRACE_EVENT()`	TrackEvent	`TraceWriter -> shared memory -> track_event`	`slice`、`counter`、`flow` 等

ATrace 是 Android 4.3 开始提供的系统 Trace 插桩机制，时间早于 Perfetto。Java/Kotlin 使用 android.os.Trace，NDK 使用 ATrace_*，Android 平台内部则有 ATRACE_BEGIN() 等宏。这些入口最终把事件送入内核 ftrace ring buffer，Perfetto 通过 linux.ftrace Data Source 采集。要记录某个 App 的 ATrace，ftrace_config 中还要配置对应包名：

textproto 复制代码

ftrace_config {
  atrace_apps: "com.example.wechatfriendforperformance"
}

TrackEvent 属于 Perfetto Tracing SDK。SDK 中的 TRACE_EVENT()、TRACE_EVENT_BEGIN()、TRACE_COUNTER() 可以定义 Category、Track、参数和 Flow。它们不经过 ftrace trace_marker，由 Perfetto SDK 通过 TraceWriter 写入 track_event payload；采集配置需要启用 track_event Data Source。

AndroidX Tracing 2.0 又提供了 Tracer.global、TraceEvent 和 tracing-wire 等新 API。这套 API 使用 Perfetto packet 格式和可替换的 driver/sink，不再是传统 androidx.tracing.trace("name") {} 的 ATrace 封装。因此，判断一段 Trace API 属于哪条路径时，需要看具体调用的类和方法，不能只看依赖名是否叫 androidx.tracing。

八种常见写入形态

"Data Source""数据形态""TracePacket payload""SQL 对象"是四个不同维度。一个 Data Source 可以产生多种 payload；一种 payload 可以贡献给多个表；一个逻辑事件也可能由多个 packet 共同表达。下表只给出常见主路径，不表示严格的一对一映射。

写入形态	常见 Producer	表达的内容	常见 TracePacket payload	主要解析表族
kernel event	Linux ftrace	`sched_switch`、唤醒、CPU 频率等内核事件	`ftrace_events`	`sched`、`thread_state`、CPU/counter 相关对象
interval / Slice	Android framework/应用 ATrace；Perfetto SDK TrackEvent instrumentation	一段有开始和结束时间的工作	ATrace 经 `linux.ftrace` 写入 `ftrace_events`；SDK TrackEvent instrumentation 写入 `track_event`	`slice` 与各类 track
instant event	TrackEvent instrumentation	某一时刻发生的点事件	`track_event`	常见归入 `slice`，以零时长事件呈现
Counter	ftrace、sys stats、TrackEvent	某个时间点上的数值	`ftrace_events`、`track_event` 或数据源专用 payload	`counter` 与 counter track
process/thread metadata	`linux.process_stats`、Perfetto SDK instrumentation	进程、线程及其身份信息	`process_tree` 或 `track_descriptor`	`process`、`thread`、`process_track`、`thread_track`
FrameTimeline	Android FrameTimeline Producer	Expected/Actual frame 时间线及帧属性	本文不对具体 payload 与字段作逐项映射	`expected_frame_timeline_slice`、`actual_frame_timeline_slice`
Profiling	heapprofd、perf sampling 等 Producer	栈采样、堆分析及调用关系	`profile_packet` 等 profiling payload	`stack_profile_callsite`、`stack_profile_frame` 等
metadata	Producer、Tracing Service	时钟、trace 状态及其他描述信息	`clock_snapshot`、`trace_stats` 等 metadata payload	时钟、统计与参数相关对象，取决于 payload

以同步 Slice 为例，开始与结束可能分开写入，Trace Processor 解析后才形成带 ts 和 dur 的区间。Counter 没有区间语义，它记录某个时间点上的值。调度数据虽然也能形成持续区间，但 sched 和 thread_state 属于专用调度对象，不经普通 track event 的轨道访问。

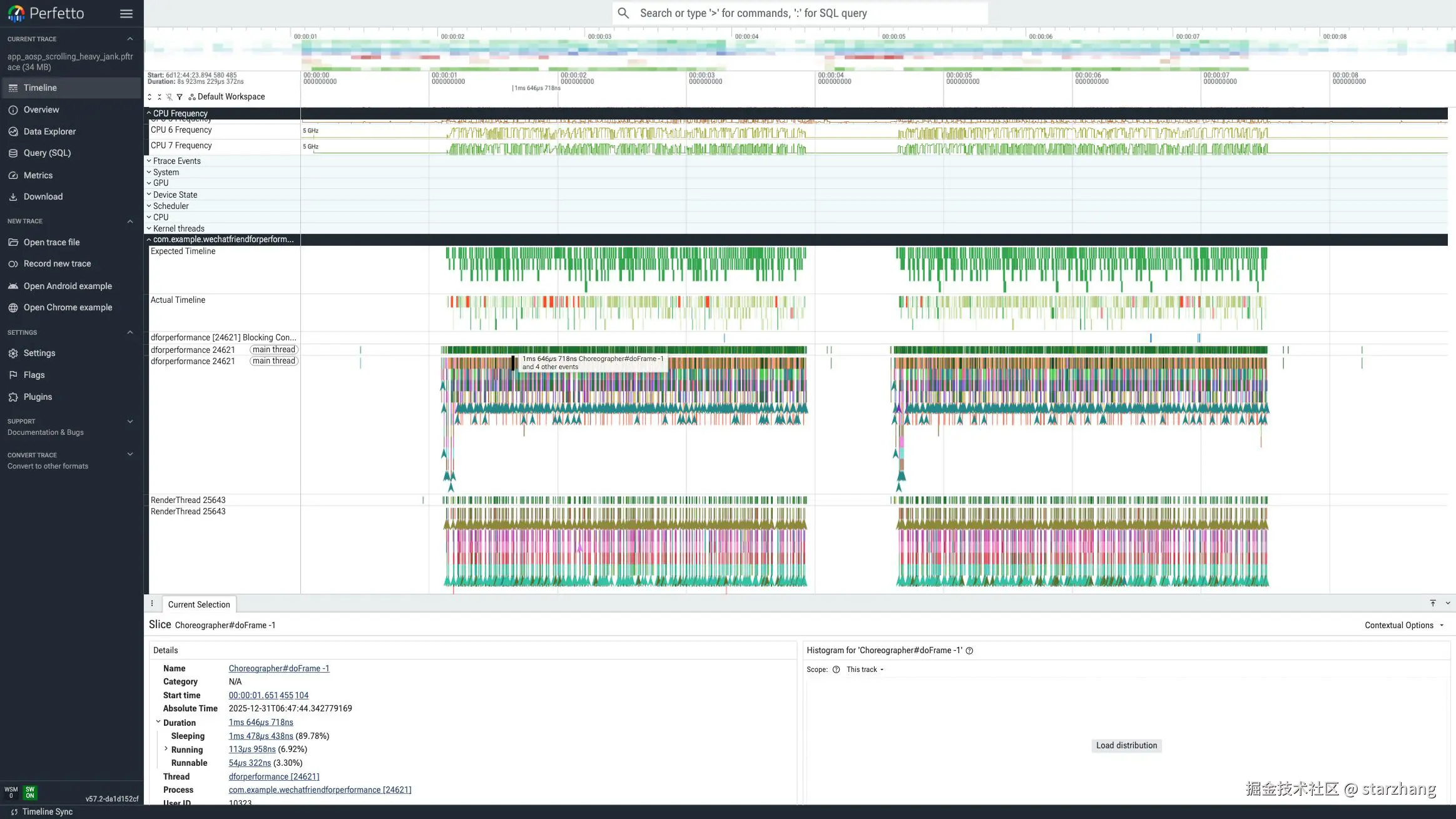

Perfetto UI 中的 Choreographer#doFrame 会显示为主线程上的长条。只看这条 UI Slice 或最终的 slice 记录，无法反推出唯一的 packet 类型：它可能来自经 linux.ftrace 写入 ftrace_events 的 ATrace，也可能来自写入 track_event 的 SDK instrumentation。Trace Processor 会把两条路径规范化为 slice，再根据 descriptor 与身份数据关联线程和进程。

从 Producer 到文件

Data Source 不直接写最终文件。Producer 侧的 Data Source 获得 TraceWriter，先把 packet 写入 Producer 与 Tracing Service 之间的 shared memory。Shared memory 按 page 管理，TraceWriter 在 page 内申请 chunk 并顺序写入 packet；提交协议用 chunk 标识已完成的写入范围。正常写入时，已填满或完成写入的 chunk 会被提交给 Tracing Service；执行 flush 或结束采集时，仍未填满但已经写入数据的 chunk 也会提交。Tracing Service 随后把已提交的数据复制到 central buffer，采集停止或执行流式输出时再进入 trace 文件。

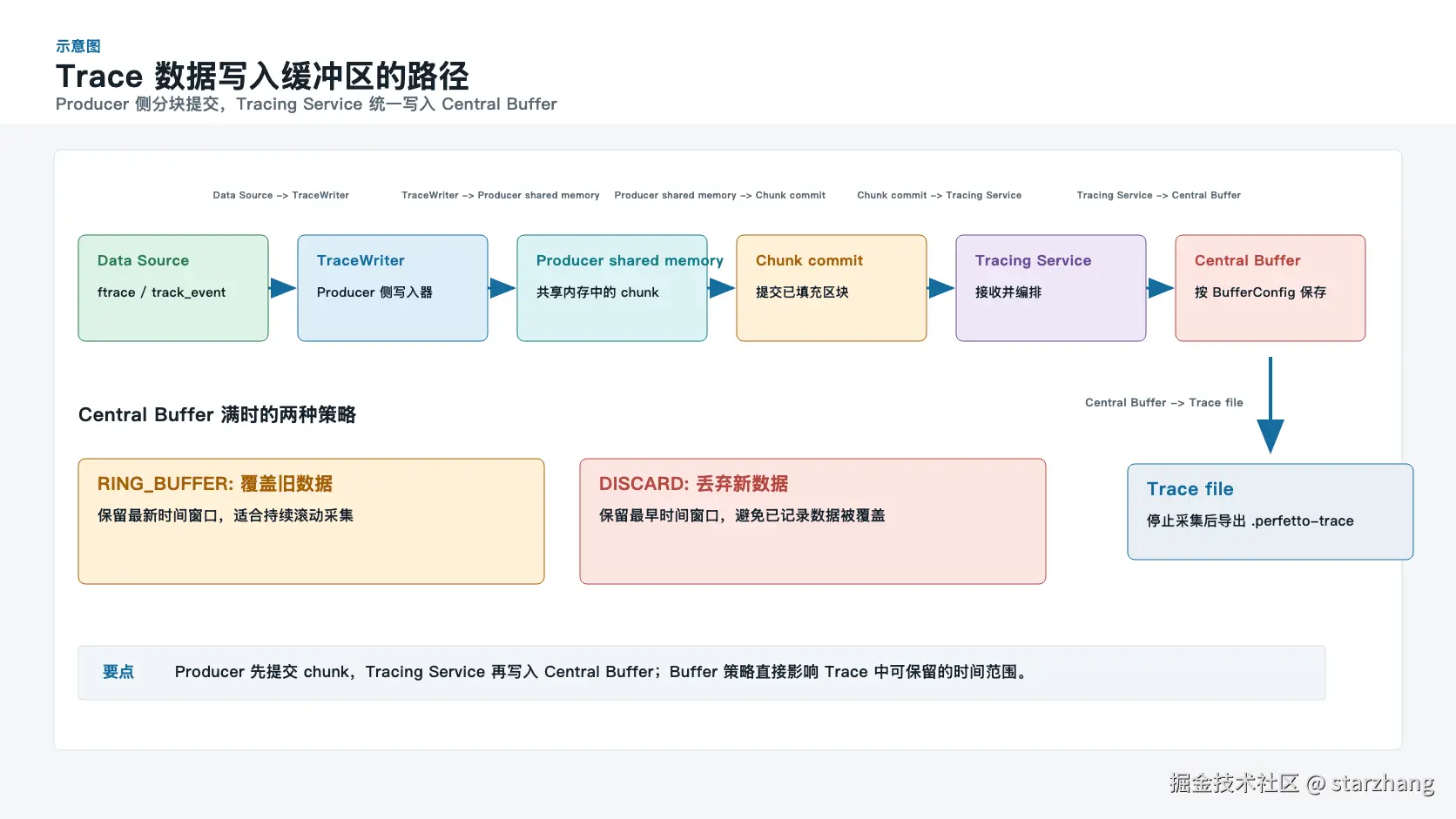

示意图：Producer Shared Memory 是暂存区，Central Buffer 才是输出文件前的主要保存位置。

完整路径可以写成：

Data Source -> TraceWriter -> producer shared memory -> chunk commit -> Tracing Service -> central buffer -> trace file

Linux ftrace 还多一层内核缓冲。内核事件先进入各 CPU 的 per-CPU ring buffer，再由 ftrace Data Source 读取并写入 Perfetto 的 Producer shared memory。内核 ring buffer、Producer shared memory 和 central buffer 处于不同阶段，容量与丢失原因也不同。

Central Buffer 写满后，两种策略留下的证据不同：

RING_BUFFER 覆盖最旧数据，保留采集结束前的最近时间窗口。长时间采集若容量不足，起始阶段可能已经消失。
DISCARD 保留已有数据并丢弃新数据。它能保住采集开头，buffer 满后的事件不会进入文件。

因此，"Trace 文件成功生成"不等于所需时间段完整存在。采集前要按数据速率和目标时间窗口分配 buffer；采集后还要检查丢包、覆盖与 trace stats。

文件里是 TracePacket

.pftrace 或 .perfetto-trace 文件使用 protobuf 格式。根消息 Trace 包含重复的 TracePacket，文件可以理解为一组线性排列的 packet，不是 SQLite 数据库。

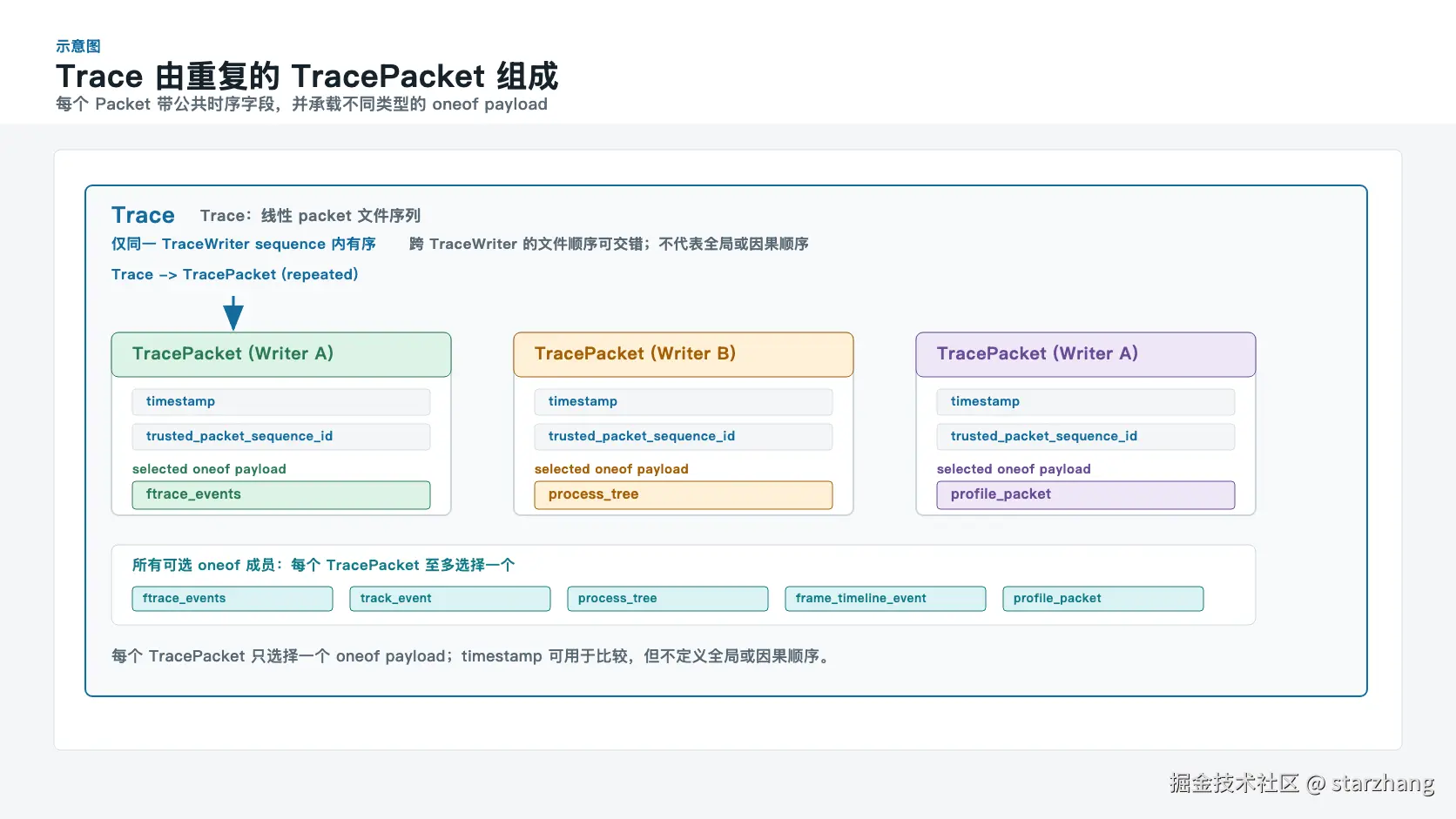

示意图：每个 TracePacket 带公共时序字段，并从 payload 的 oneof 成员中选择一个。

常见公共字段包括：

timestamp：packet 的时间戳。具体时钟域还需结合 trace 中的时钟信息解释。
trusted_packet_sequence_id：标识 packet 所属的受信 packet sequence，供解析器维护该 sequence 的增量状态。
payload：ftrace_events、track_event、process_tree、profile_packet 等数据字段。图中用 oneof 关系表示单个 packet 选择一个对应 payload 成员，不表示一个 packet 同时写入所有类型。

顺序保证有明确边界。同一 TraceWriter sequence 的 packet 按写入顺序读取；不同 writer 的 packet 可以在文件中交错。时钟完成同步后，带有可比较 timestamp 的 packet 可以按时间先后比较或排序，但这不会产生唯一的全局顺序，也不能证明因果关系。时间戳相同或缺失时，歧义仍然存在。

这项边界会直接影响分析方法。不能根据两个不同数据源的 packet 在文件中的前后位置判断事件先后，也不能仅凭时间接近就断言一个事件导致了另一个事件。Trace Processor 会统一可比较的时间，因果关系仍需 flow、waker、Binder、父子 Slice 等关系数据支持。

SQL 表从哪里来

SQL 能查询 Trace，原因在 Trace Processor。它读取 protobuf payload，完成时钟归一化、进程与线程身份解析、轨道建立、Slice 配对和参数关联，然后向 PerfettoSQL 暴露 tables/views。UI 也使用这些解析后的对象，因此 UI 和 SQL 是同一分析层的两种入口。

采集和分析分属两条数据链：

Android 设备上的 traced 负责采集会话、central buffer 和文件输出，数据链是 Producer -> traced -> .pftrace。
Trace Processor 在文件加载后运行，数据链是 .pftrace -> Trace Processor -> tables/views -> UI/SQL。

使用 Perfetto 网页时，浏览器内置的 Trace Processor WebAssembly 会在本地读取文件。如果 Trace 过大，也可以在电脑上启动原生 trace_processor server，让 UI 连接这个本地进程。两种方式使用的解析和 SQL 能力相同，差别主要在运行位置、内存上限和执行性能。

描述这些对象时，需要保留两条分类轴。

对象层与查询可用性

层次	含义	例子
intrinsic storage	Trace Processor 的内部存储层；本文不讨论其实现细节	不把内部存储名当成公共查询接口
Prelude public tables/views	自动加载，可直接查询的基础公开对象	`slice`、`sched`、`thread_state`、`process`、`thread`、`track`、`args`、`flow`
ordinary SQL views	SQL 引擎登记的逻辑 view	当前 trace 与 shell 中的 `slice`、`sched`、`counter` 等
explicitly included stdlib modules	使用 `INCLUDE PERFETTO MODULE` 后出现的高层对象和函数	`slices.with_context`、`sched.with_context` 等模块

对象类型描述查询实现，不描述数据语义。本文使用的 trace 与 Trace Processor shell 中，actual_frame_timeline_slice、expected_frame_timeline_slice、process_track、thread_track 登记为 table；args、counter、flow、process、sched、slice、thread、thread_state、track 登记为 view。这只是当前文件与当前 shell 的实测结果，版本和输入变化后可能不同。

数据语义族

语义族	主要对象	回答的问题
身份	`process`、`thread`	Trace 中有哪些进程和线程
轨道	`track`、`thread_track`、`process_track`	事件属于什么上下文分区
Slice / 调度	`slice`、`sched`、`thread_state`	某段时间在做什么、线程何时运行或等待
Counter	`counter` 与各类 counter track	数值随时间怎样变化
FrameTimeline	`expected_frame_timeline_slice`、`actual_frame_timeline_slice`	预期帧窗口和实际帧记录
args / flow	`args`、`flow`	事件携带哪些参数，Slice 之间如何连接
stack profile	`stack_profile_callsite`、`stack_profile_frame` 等	样本对应的调用栈结构

同一个对象可以同时出现在两条轴上。slice 在对象层属于自动加载的公开对象，在当前 shell 中登记为 view；在语义层，它始终表达时间区间。actual_frame_timeline_slice 当前登记为 table，在语义层属于 FrameTimeline。不能用 table/view 的字样判断数据来自内核、应用或帧系统。

表之间怎样关联

Trace Processor 会为同一份 Trace 内的实体分配稳定 ID。关联表时优先使用这些 ID，不把操作系统的 pid、tid 当成全程唯一身份，因为系统 ID 可能复用。

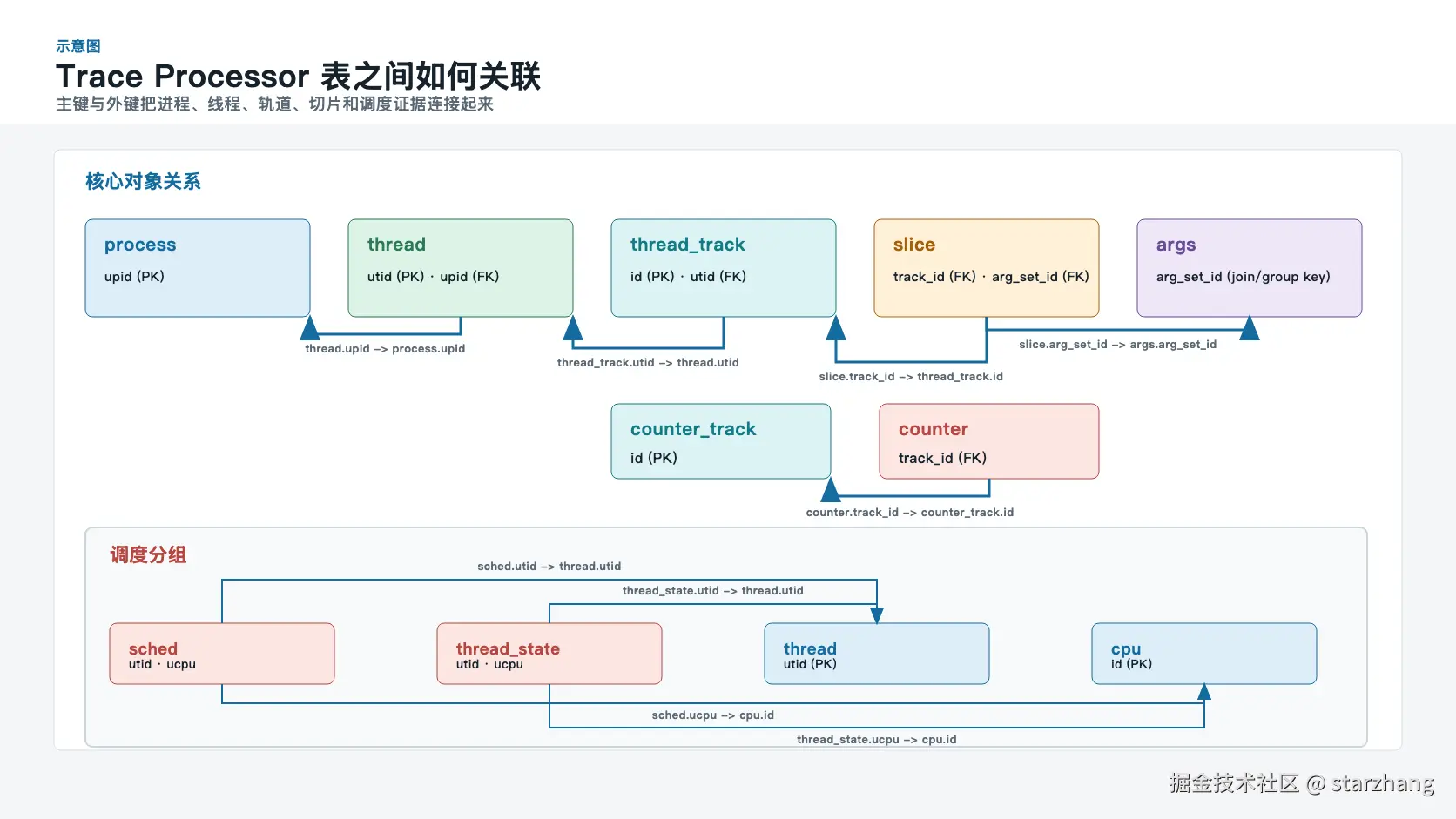

示意图：箭头从引用字段指向目标键；args.arg_set_id 是关联和分组键，不标作主键。

常用连接字段有六组：

upid：Trace 内的进程 ID。thread.upid 可关联 process.upid。
utid：Trace 内的线程 ID。thread_track.utid、sched.utid、thread_state.utid 都可回到 thread.utid。
track_id：事件所属轨道。slice.track_id 关联某类 track 的 id，counter.track_id 关联 counter track。
arg_set_id：事件与参数集合之间的关联键。多个参数行可以属于同一个参数集合，因此 args.arg_set_id 不应称为主键。
id / parent_id：slice.id 标识 Slice，slice.parent_id 指向父 Slice，用于表达同轨道上的嵌套结构。
flow：通过输入、输出 Slice ID 连接跨 Slice 的异步关系。它表达事件之间的边，不是单独占据时间轴的区间。

slice 的核心字段子集如下。当前实测 schema 还有其他列，因此这不是完整字段表。

字段	含义
`id`	Trace 内的 Slice ID
`ts`	开始时间，单位为纳秒
`dur`	持续时间，单位为纳秒
`track_id`	所属轨道 ID
`name`	Slice 名称
`depth`	同一轨道上的嵌套深度
`parent_id`	父 Slice ID
`arg_set_id`	参数集合关联键
`thread_ts`	线程时间戳；仅在采集到线程时间信息时有值
`thread_dur`	线程时间持续量；仅在采集到线程时间信息时有值

ts 和 dur 是墙钟时间轴上的字段，thread_ts 和 thread_dur 依赖 TrackEvent 的 thread timestamp collection，不能假定每条 Slice 都有值。

把 UI 轨道映射回数据

UI 中的"轨道"是视觉组织方式，不与 Trace Processor 的一行 track 严格一一对应。一个 UI 轨道可能组合多个查询对象，也可能按进程、线程、CPU 或插件逻辑再次分组。读取截图时，应先辨认事件语义，再查对应表族。

进程、线程与 Slice

进程分组可回到 process，主线程身份来自 thread，承载用户态区间的线程轨道通常关联 thread_track，轨道里的彩色区间来自 slice。选中 Slice 后出现的名称、开始时间、持续时间、线程和进程，分别来自区间字段与身份关系。

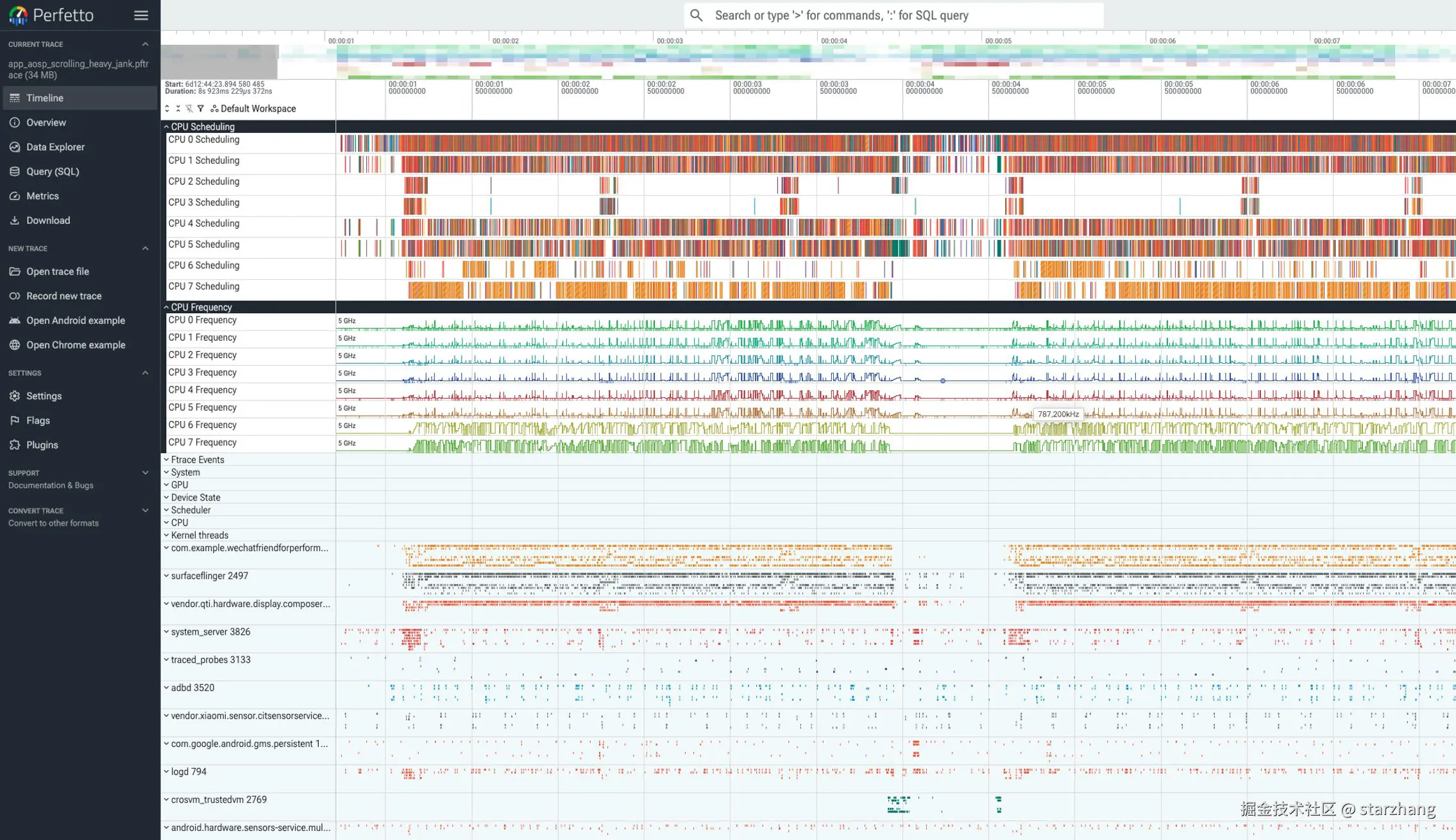

CPU Scheduling 与线程状态

顶部 CPU 0 Scheduling 到 CPU 7 Scheduling 对应 sched 的调度区间；选中主线程 Slice 后，详情中的 Running、Runnable 等状态来自同一时间范围内的 thread_state。sched 与 thread_state 是专用调度对象，不能按普通 track_id 访问，需要经 utid、ucpu 等字段关联线程和 CPU。

Counter 曲线

CPU Frequency 轨道画的是数值曲线。截图中选中的样本显示 787,200 kHz。采样值进入 counter，再由 track_id 关联对应的 counter track。Counter 的 ts 表示采样时间，value 表示该时刻的值；相邻点之间画成阶梯或折线属于 UI 呈现，不会把它变成带 dur 的 Slice。

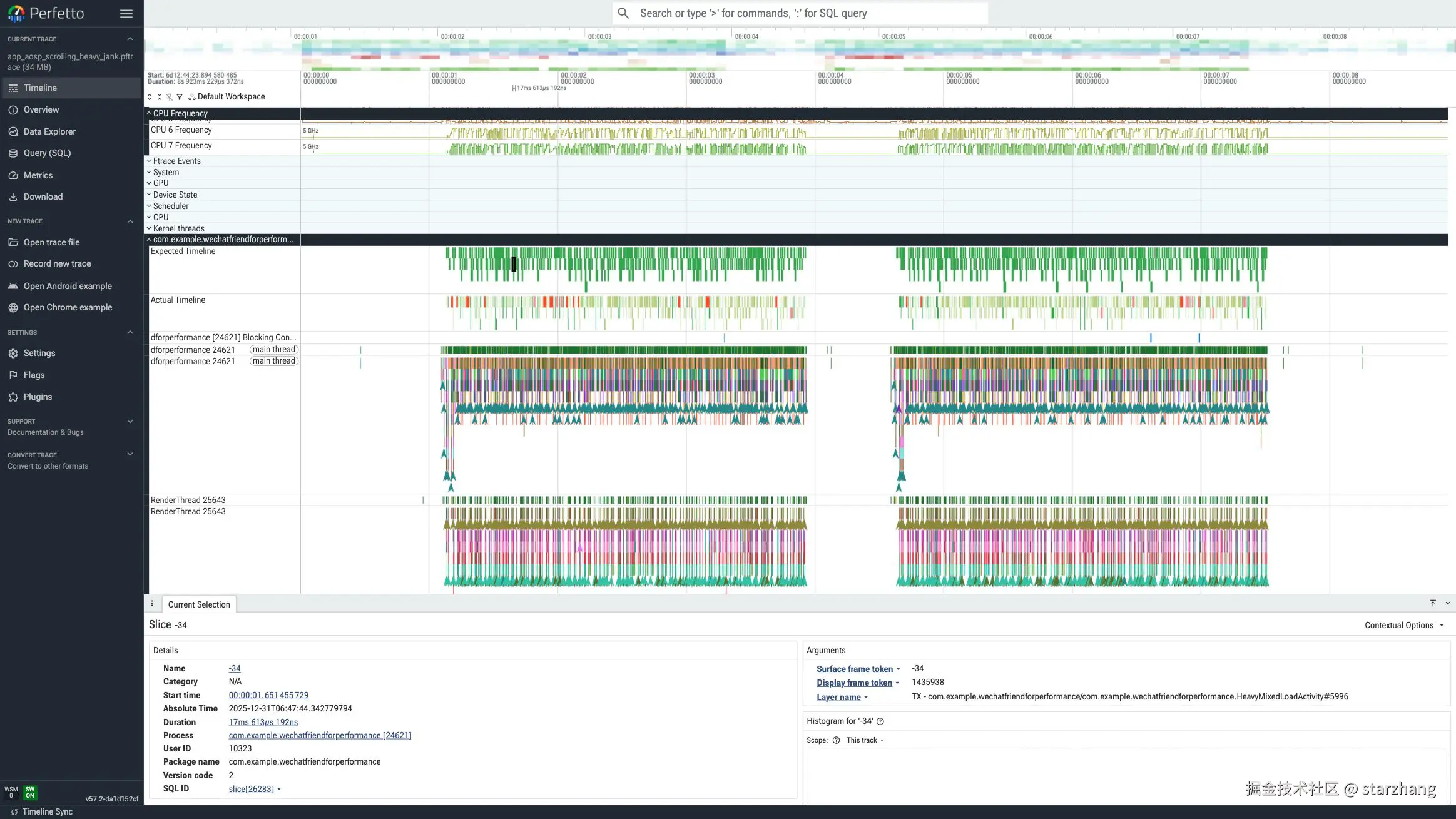

FrameTimeline

Expected Timeline 和 Actual Timeline 分别映射到 expected_frame_timeline_slice 与 actual_frame_timeline_slice。选中帧后可以看到 surface frame token、display frame token、进程、持续时间和 layer name。本文只确认这些专用表在当前 shell 中可查询，不把 UI 字段逐项绑定到某个 TracePacket payload。

第一次查询只看三列

完成上述数据链后，SQL 的来源已经明确：查询面对的是 Trace Processor 暴露的 slice，不是直接扫描 protobuf 文件。先取十行，只观察开始时间、持续时间和名称。

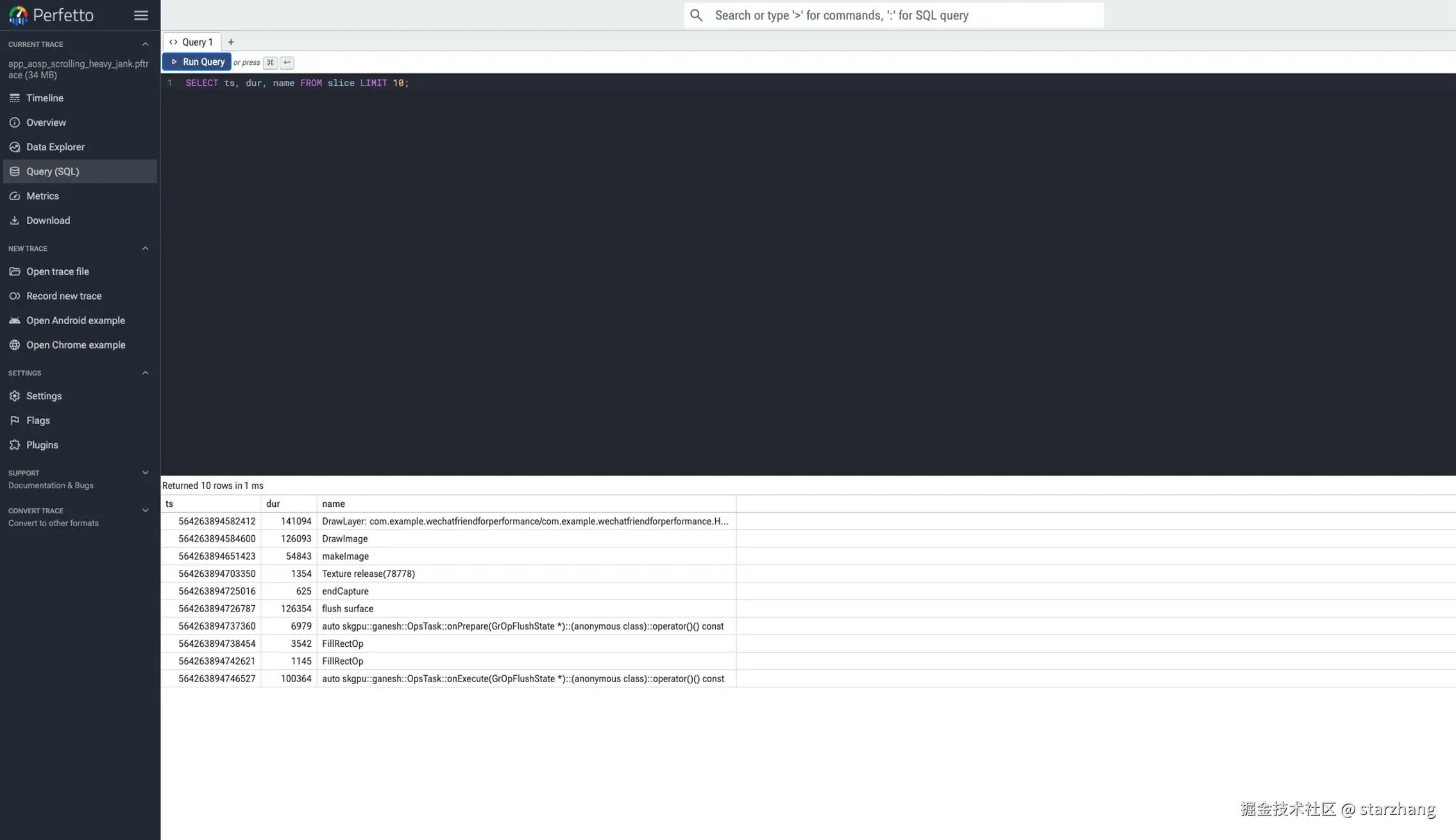

截图中的 ts 和 dur 单位都是纳秒。第一行 dur = 141094，换算后约为 0.141094 ms。name 保存 Slice 名称。返回十行只说明查询命中了十条区间记录，不提供线程归属、父子结构或性能结论。

sql 复制代码

SELECT ts, dur, name FROM slice LIMIT 10;

打开一份 Trace 后检查什么

回看 TraceConfig，确认目标 Data Source、事件类别和应用包名确实启用。
核对 buffer 容量与策略，判断目标时间段是否可能被 RING_BUFFER 覆盖，或因 DISCARD 丢失后续数据。
识别 UI 元素的数据语义，区分 Slice、调度区间、线程状态、Counter 和 FrameTimeline。
找到相关表之间的 upid、utid、track_id、arg_set_id、parent_id 或 flow 关系，再开始跨对象分析。
