开篇导语
前两篇完整拆解了商超小程序 B 管理端、C 端全套产品设计逻辑，包含页面需求、数据表结构、云接口规范、双端数据联动规则。纯文字方案抽象度偏高，本篇搭配整套项目完整设计截图、业务流转逻辑图直观展示，把首页、商品、订单、营销、后台管理、全链路数据走向全部可视化，方便对照前文产品需求快速理解整体架构，同类门店商城开发可直接参考页面布局与业务流转思路。
全文无复杂文字阐述，以图片展示为主，分为三大板块：C 用户端全套页面实拍图、B 商家管理端全套页面实拍图、全业务流程逻辑图，每张配图附带简短文字说明，图下对应页面 / 业务场景说明。
一、C 端用户端全套页面总图合集
本板块为顾客侧完整页面设计截图，覆盖从首页浏览、商品选购、购物车结算、下单履约、个人售后全链路所有界面，完整还原前文提到双履约（配送 / 自提）、SKU 规格、多层库存校验、优惠券抵扣等交互布局。

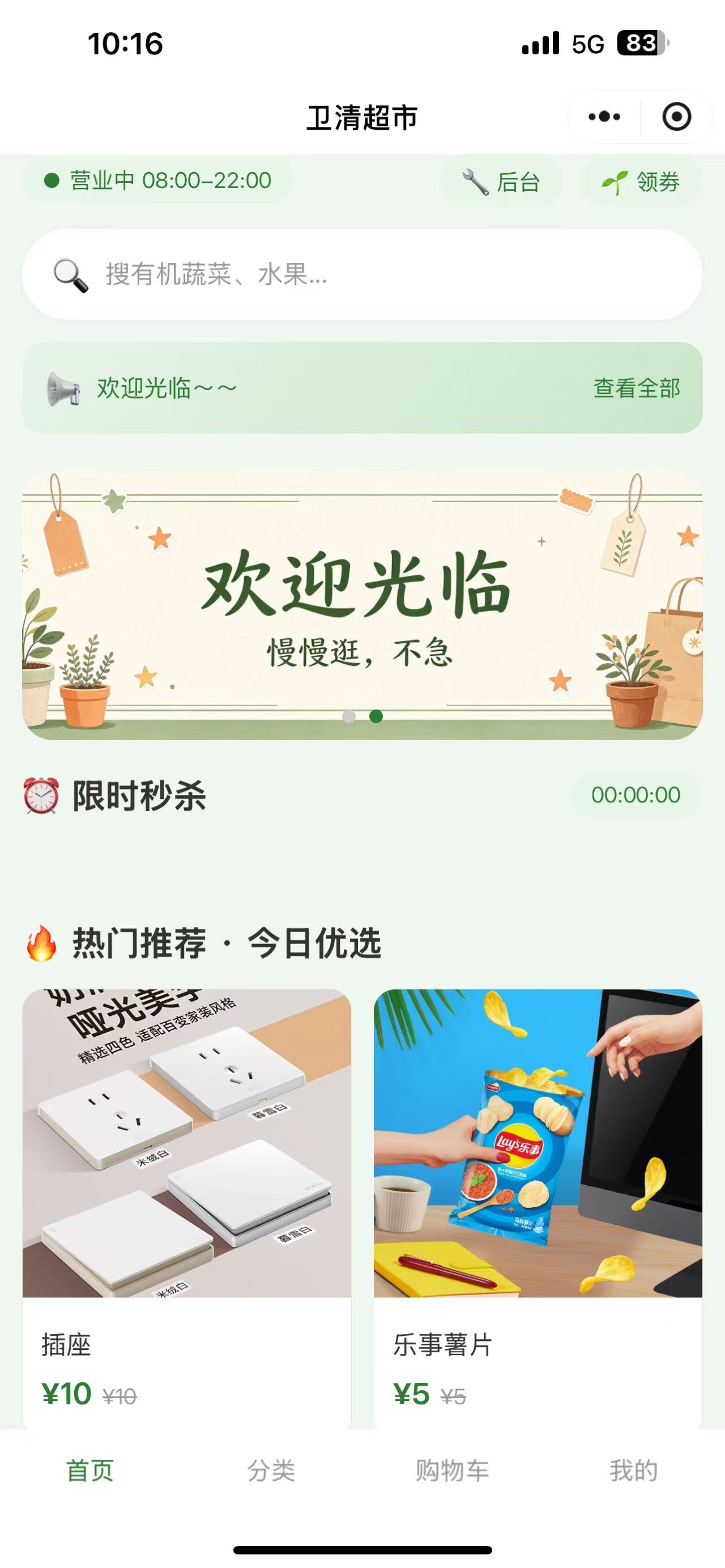

1.小程序首页总图：展示轮播、公告、秒杀、热门商品、门店信息全套分区布局，直观体现活动曝光设计逻辑

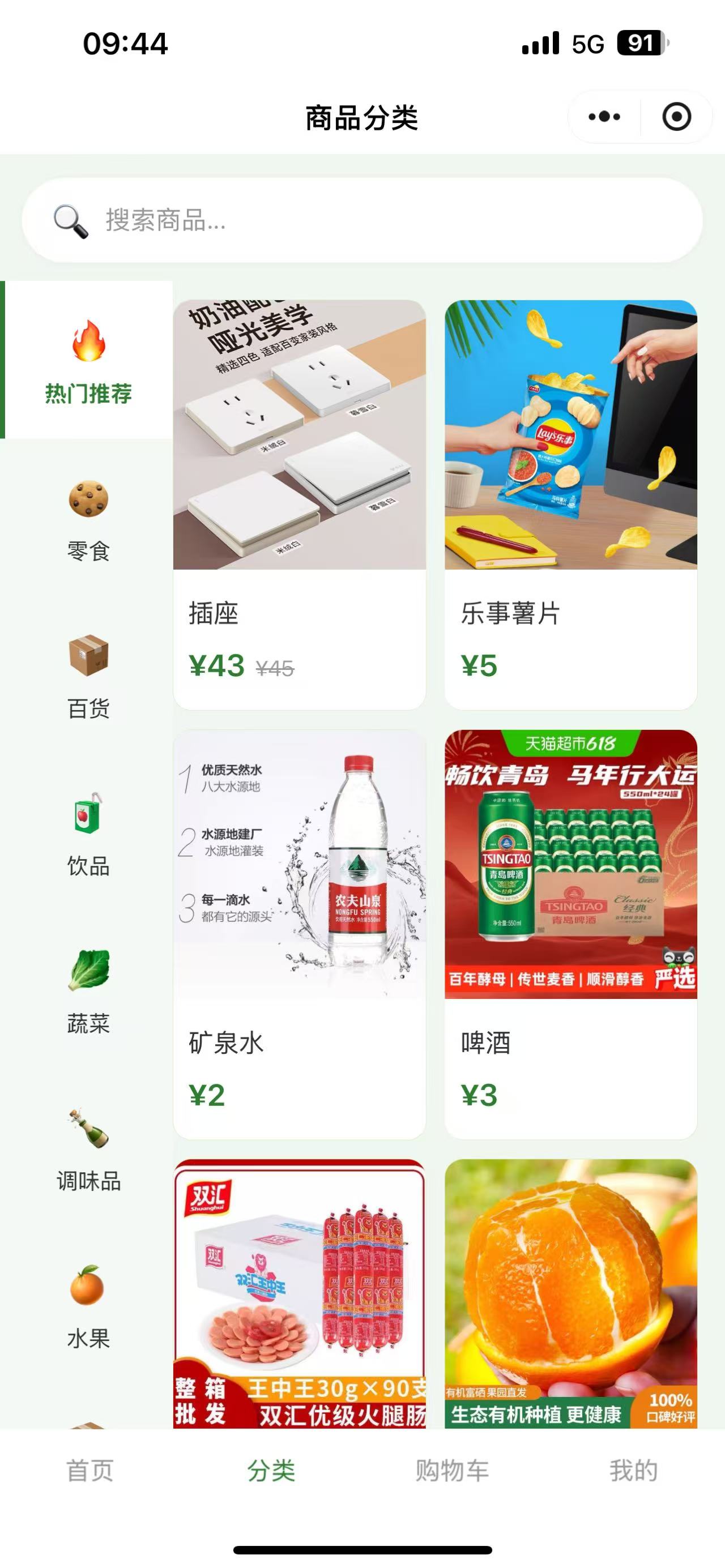

2.商品分类页面总图：左右分栏分类 + 商品网格布局，包含搜索、缺货置灰功能展示

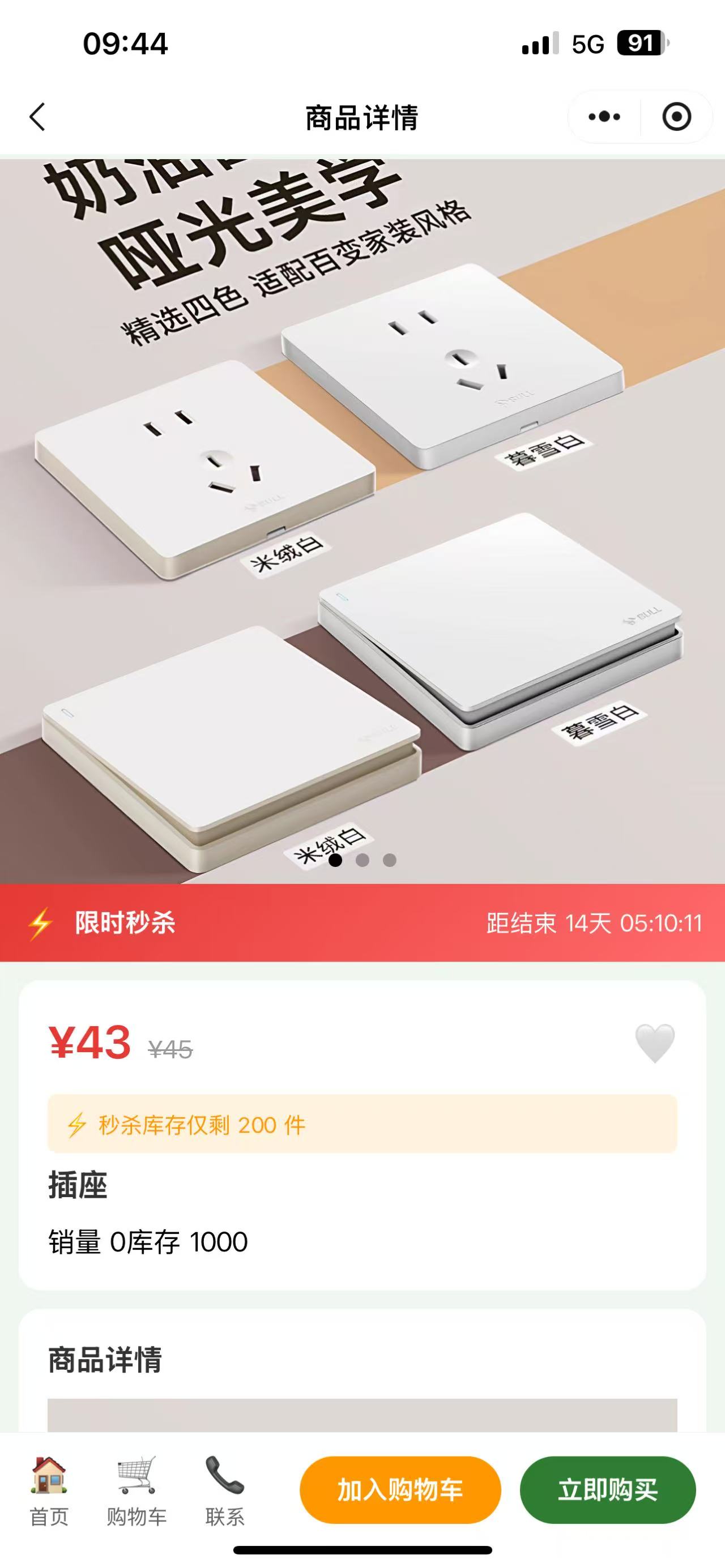

3.商品详情完整界面：多图轮播、价格秒杀标签、SKU 规格选择弹窗、评价预览区全套交互页面

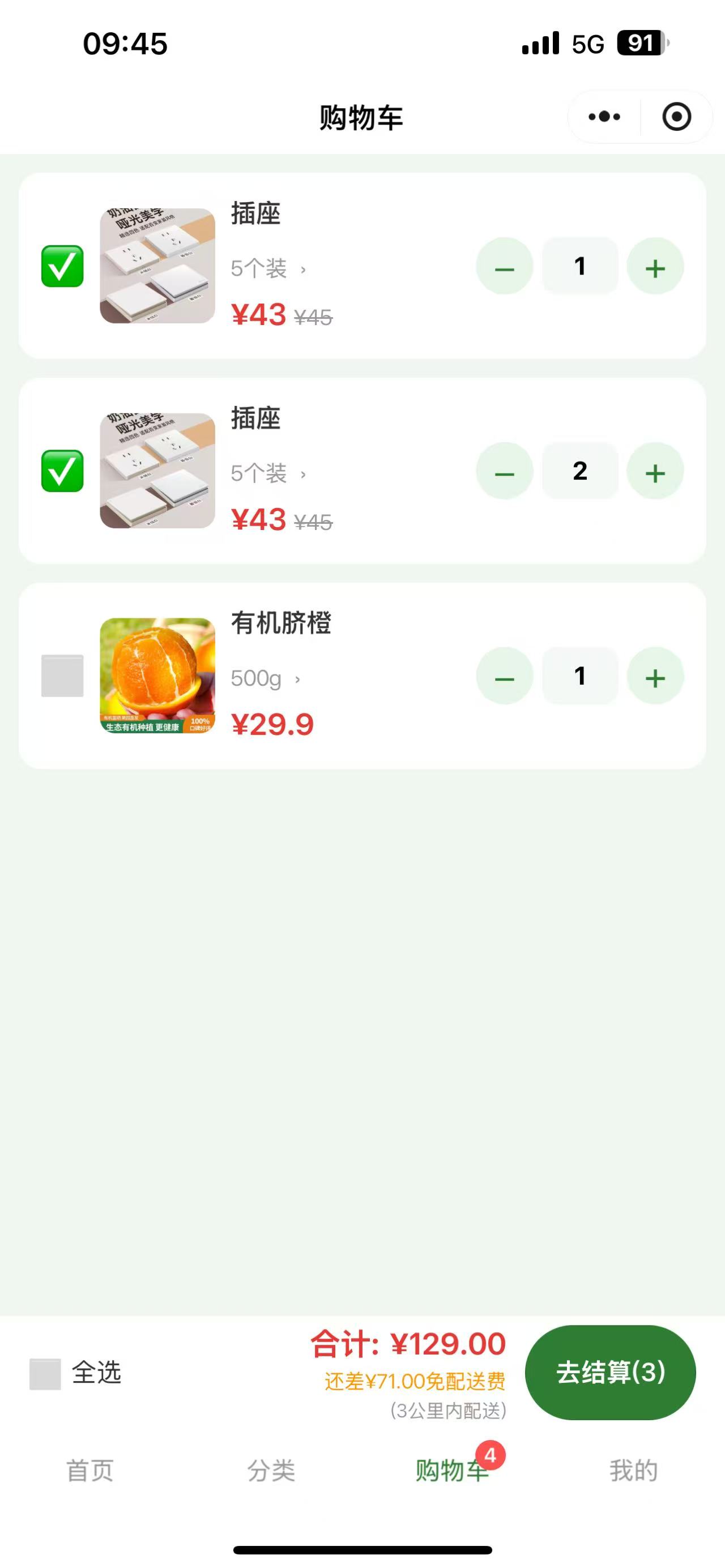

- 购物车页面总览：清晰展示商品条目、数量调整、失效商品隔离、总价汇总与结算栏的完整布局。

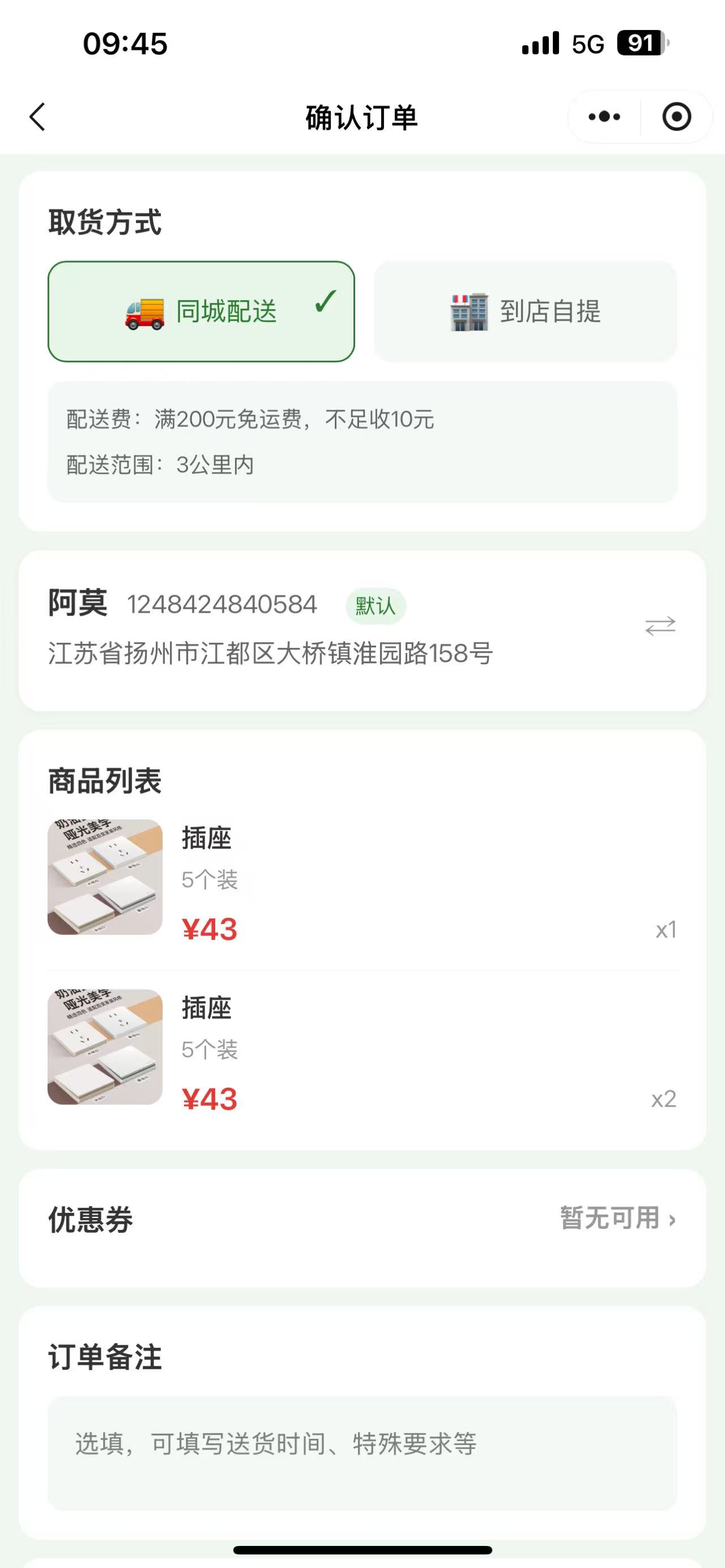

5.订单确认双模式对比图：同城配送、门店自提 Tab 切换两套页面布局，清晰区分地址、配送费两套计算逻辑

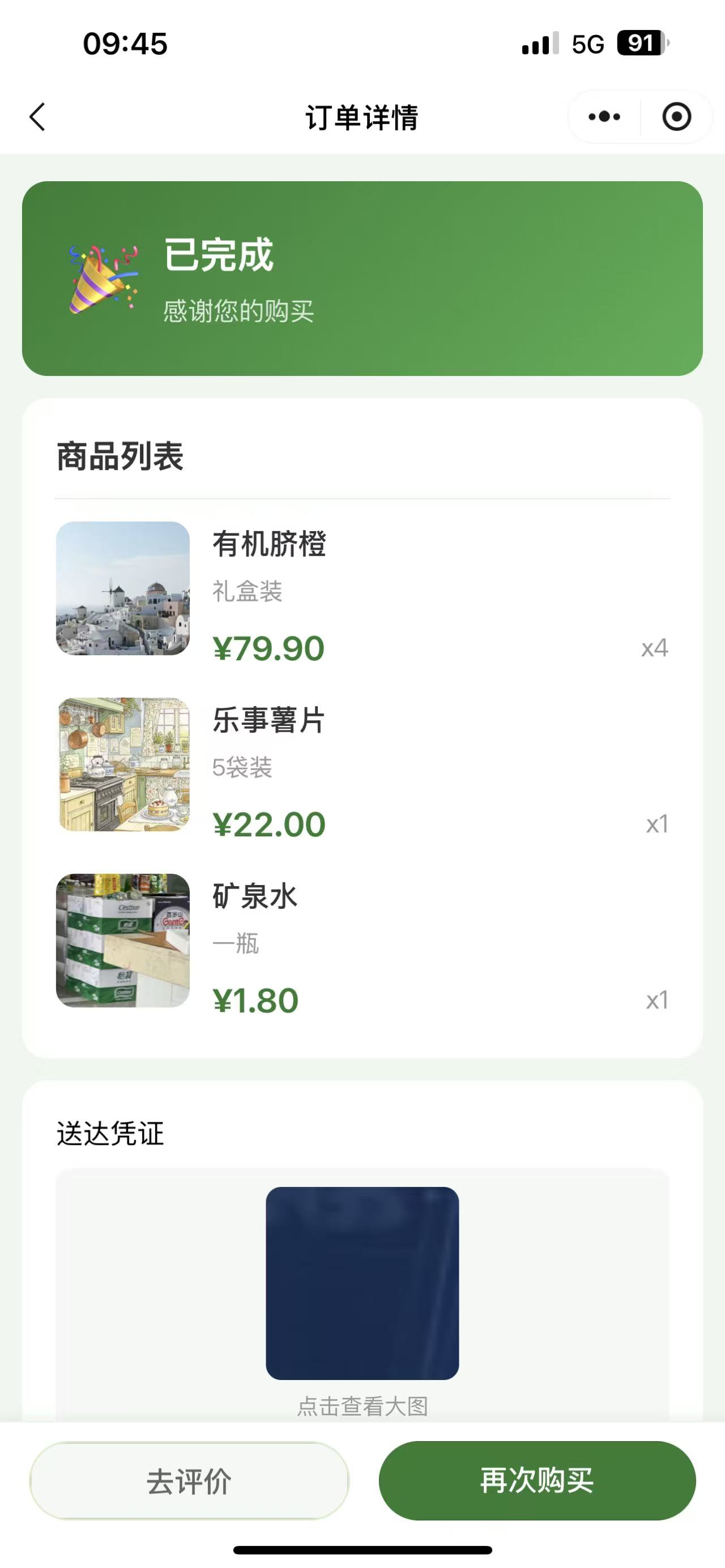

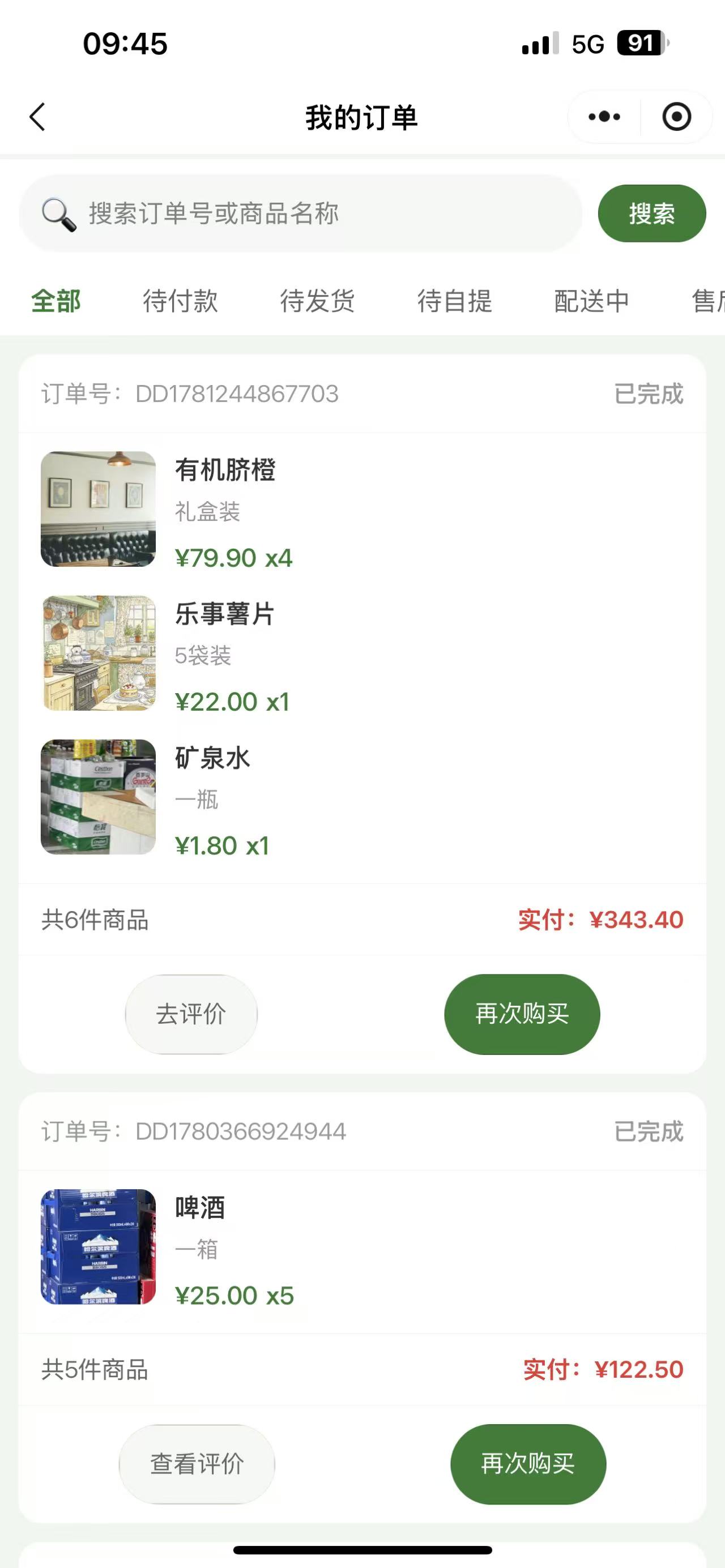

6.我的订单全状态列表：全部、待支付、配送中、待自提、退款等分栏页面，差异化操作按钮可视化展示

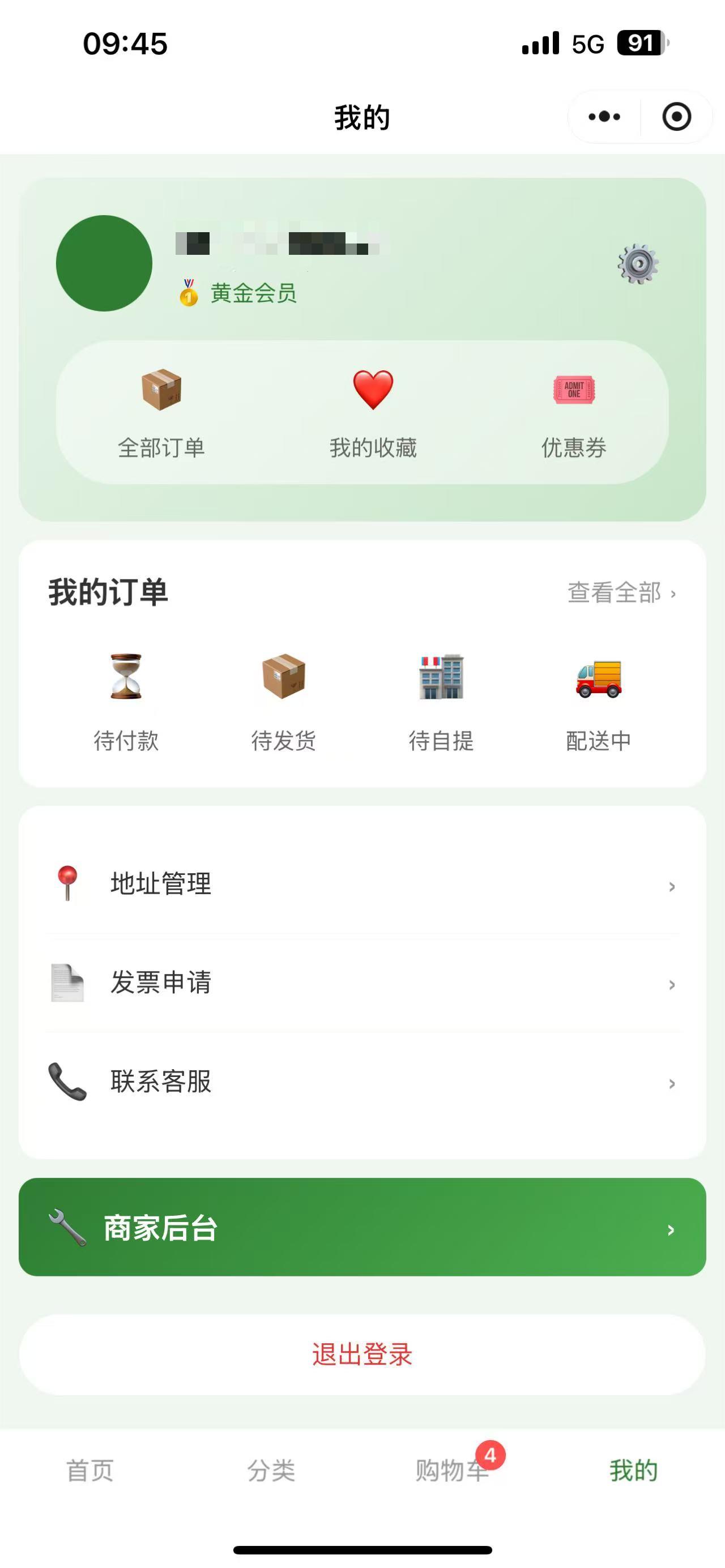

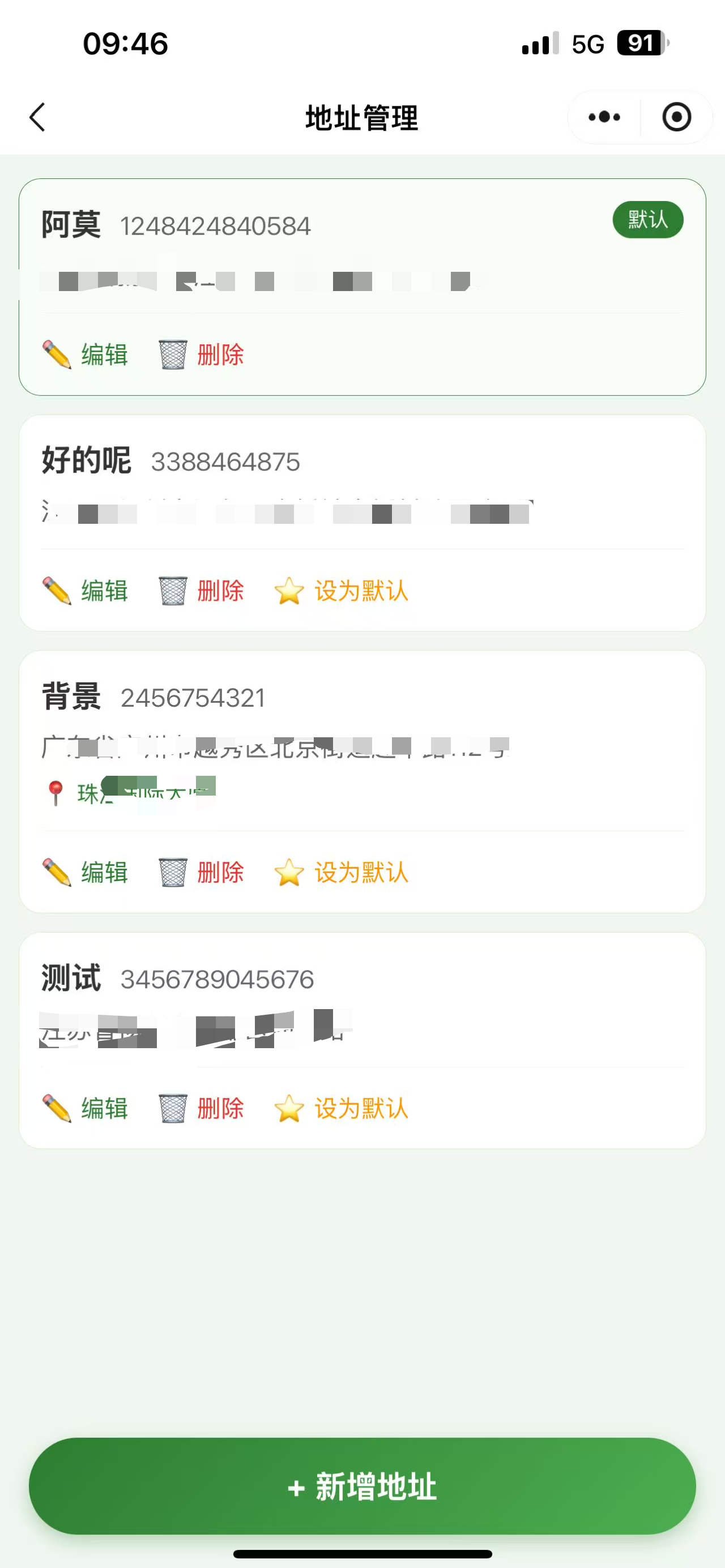

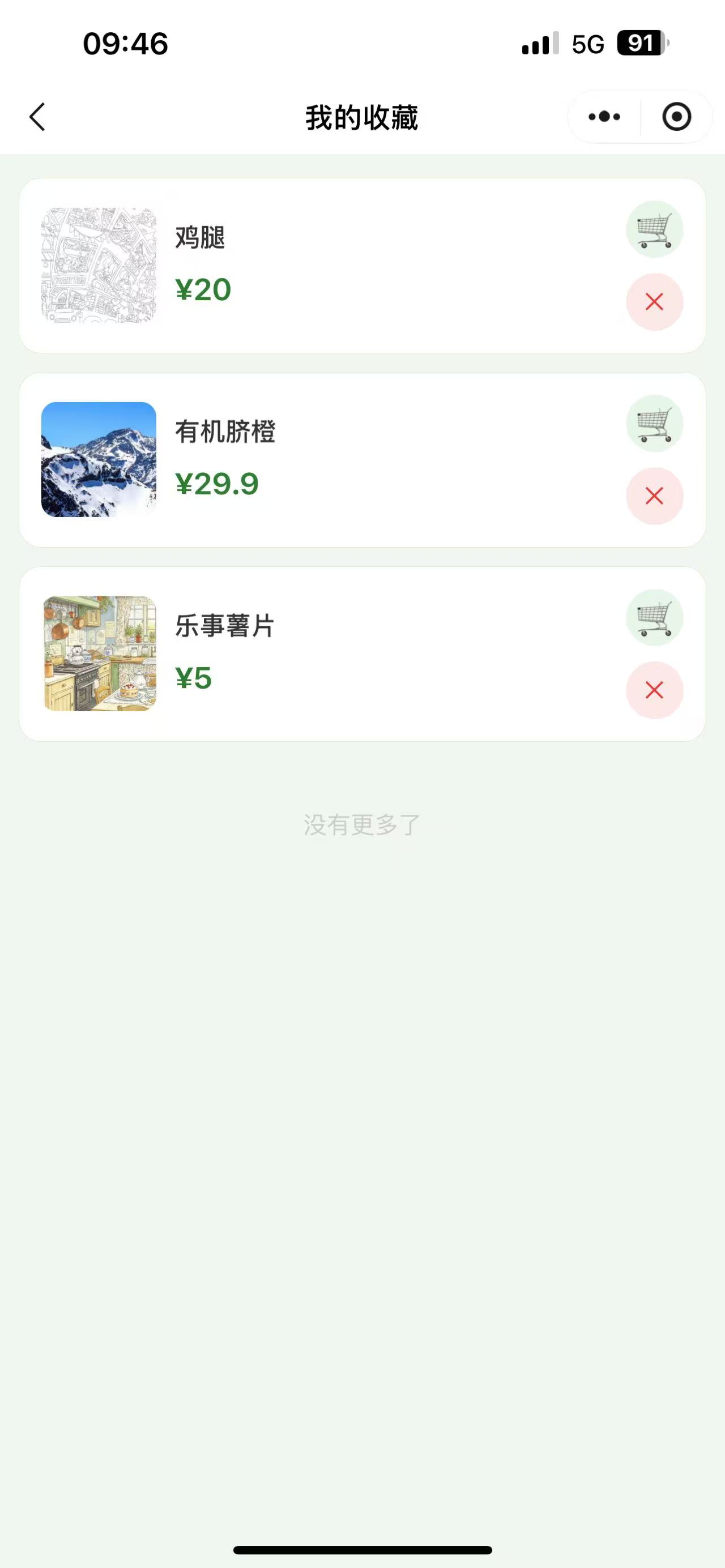

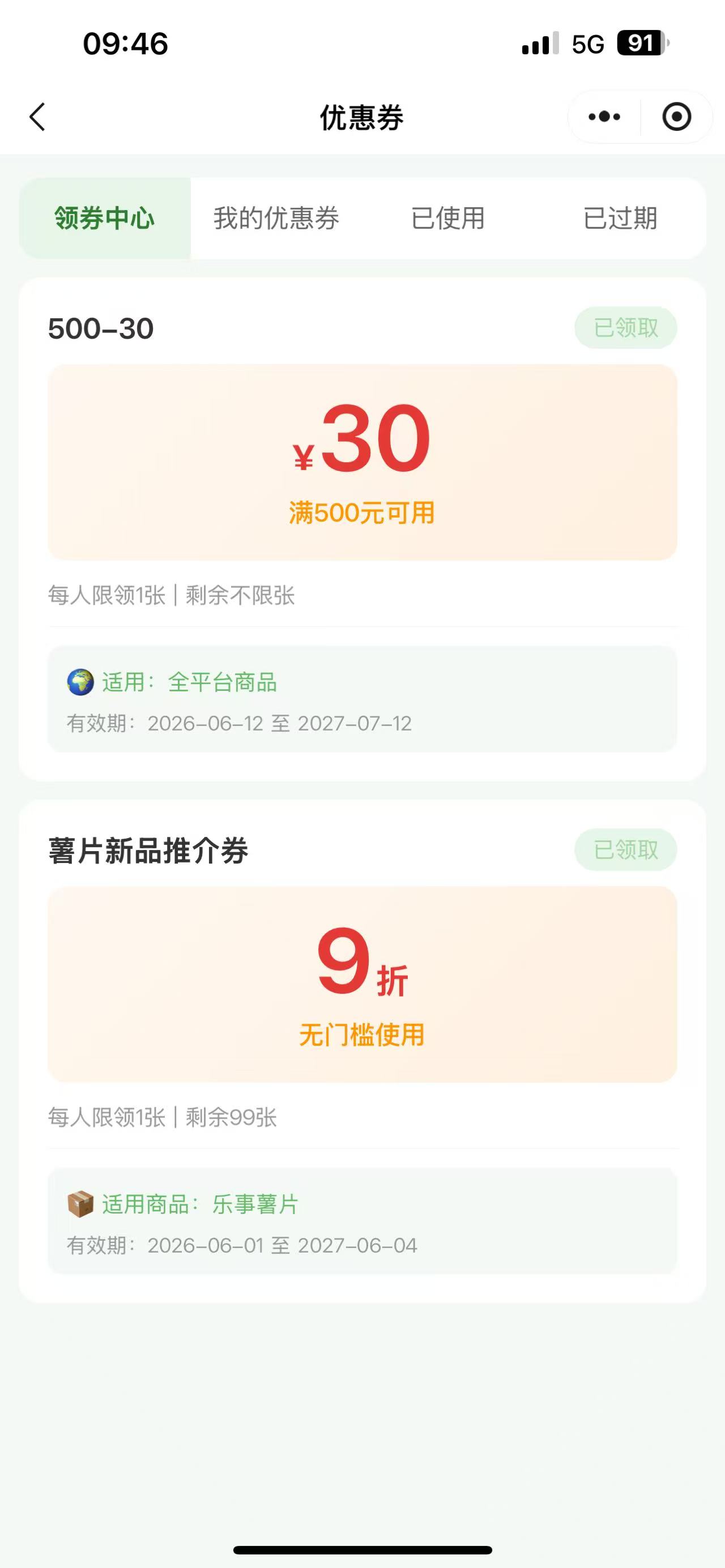

7.个人中心全套子页面：地址管理、我的优惠券、商品收藏、评价、发票申请界面合集
二、B 端商家管理端全套页面总图合集
本板块为门店运营后台完整页面截图，覆盖数据看板、商品管理、订单履约、退款审核、优惠券、门店配置、员工权限所有后台模块，直观展示分层权限、库存预警、订单核销、经营统计等后台核心运营界面。

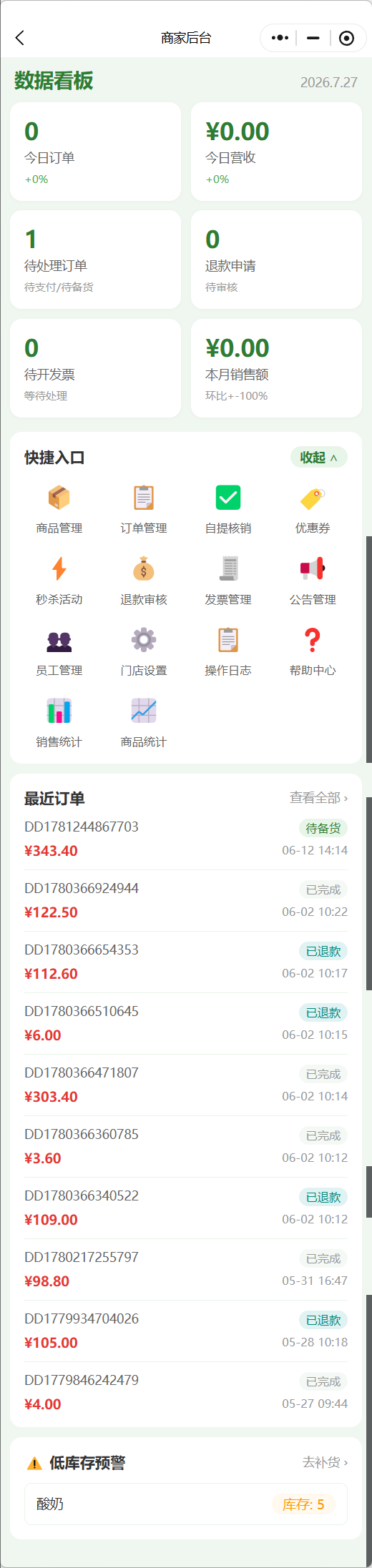

1.后台数据看板首页：今日营收、待办订单、低库存预警、快捷操作入口总图

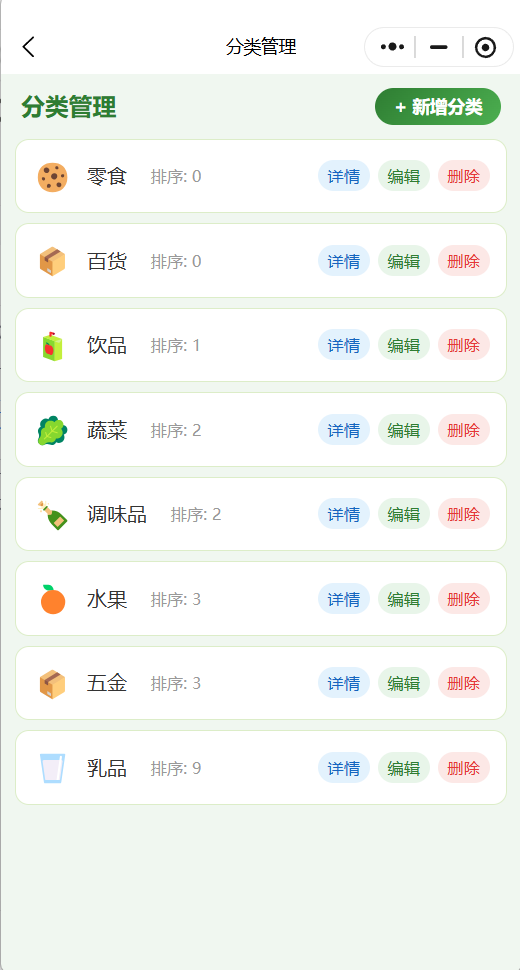

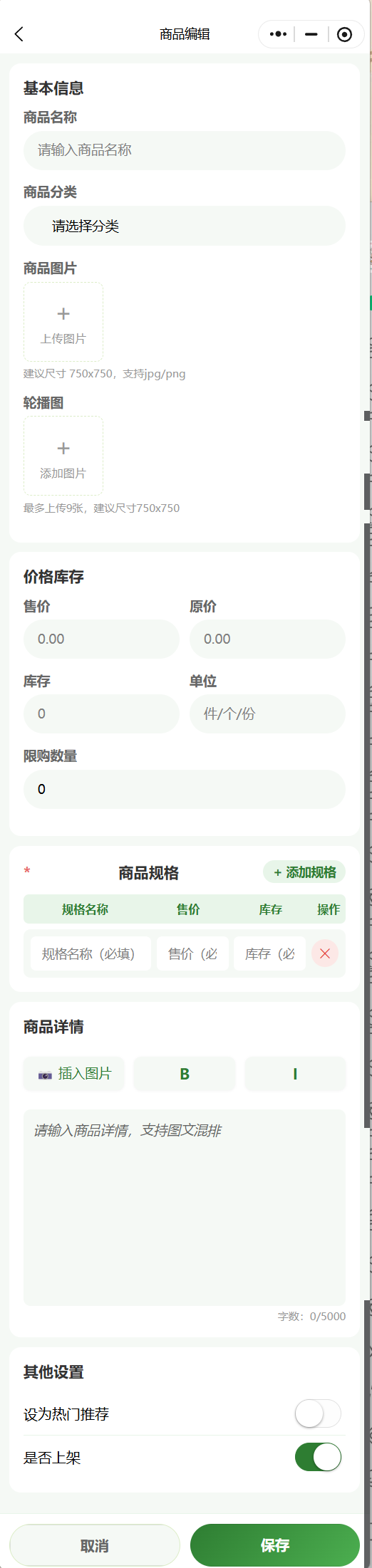

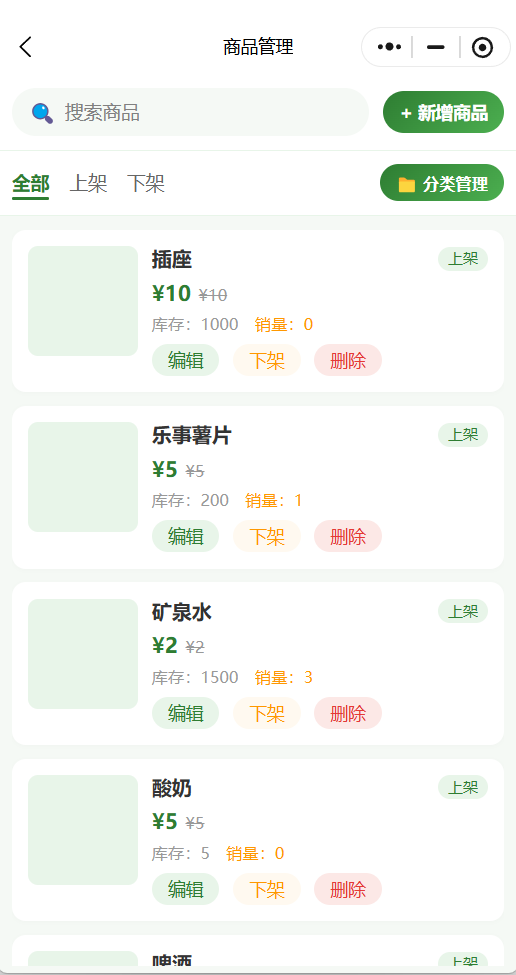

2.商品分类 & 商品管理页面：分类编辑、商品新增弹窗、多 SKU 规格配置全套界面

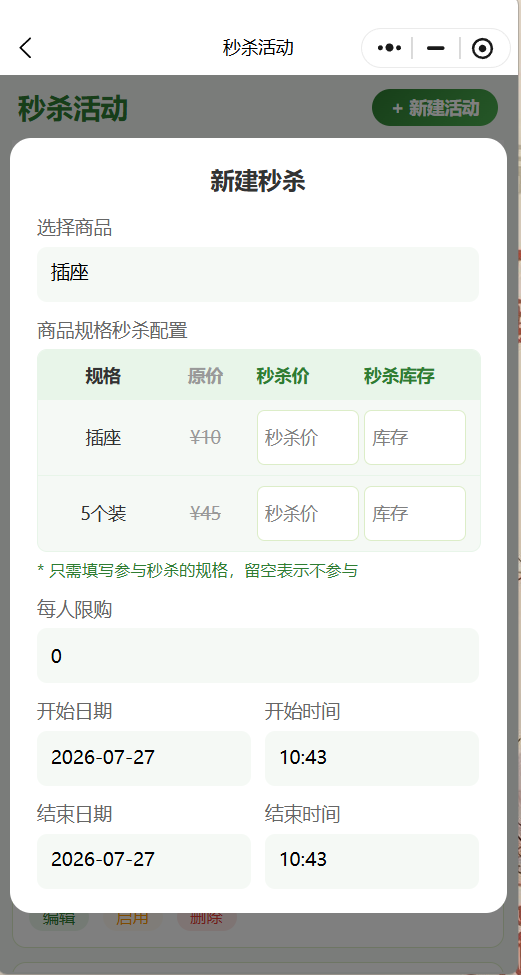

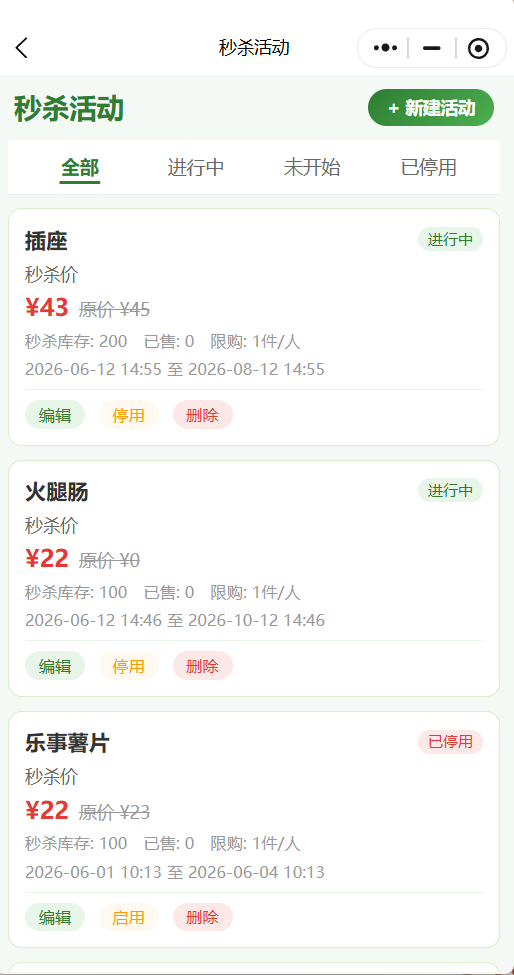

3.限时秒杀活动配置页面：活动时间、分规格秒杀价、限购配置界面

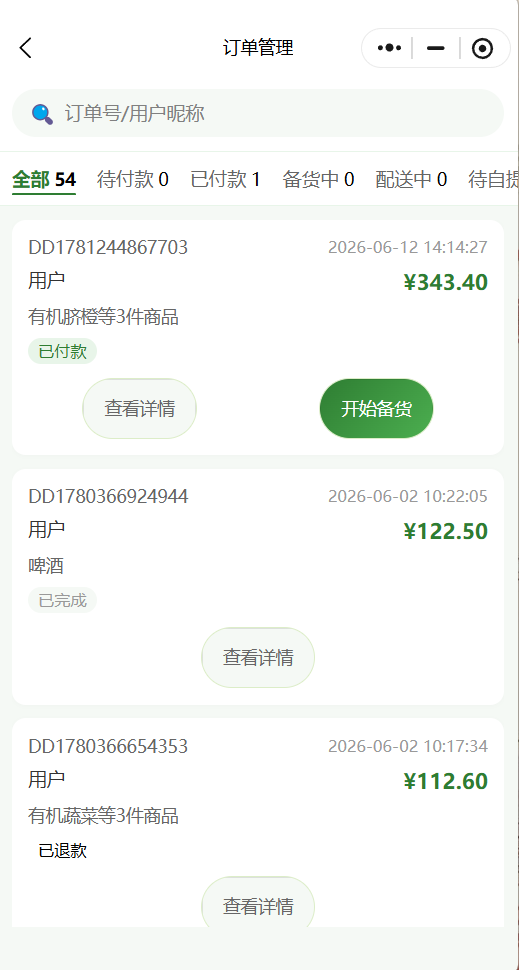

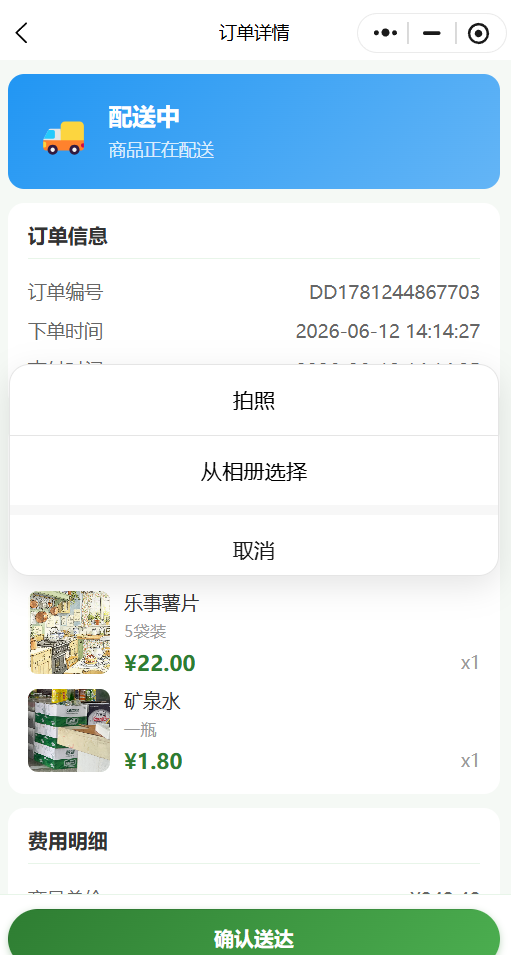

4.全量订单管理页面：多状态筛选、订单详情、备货配送操作按钮布局

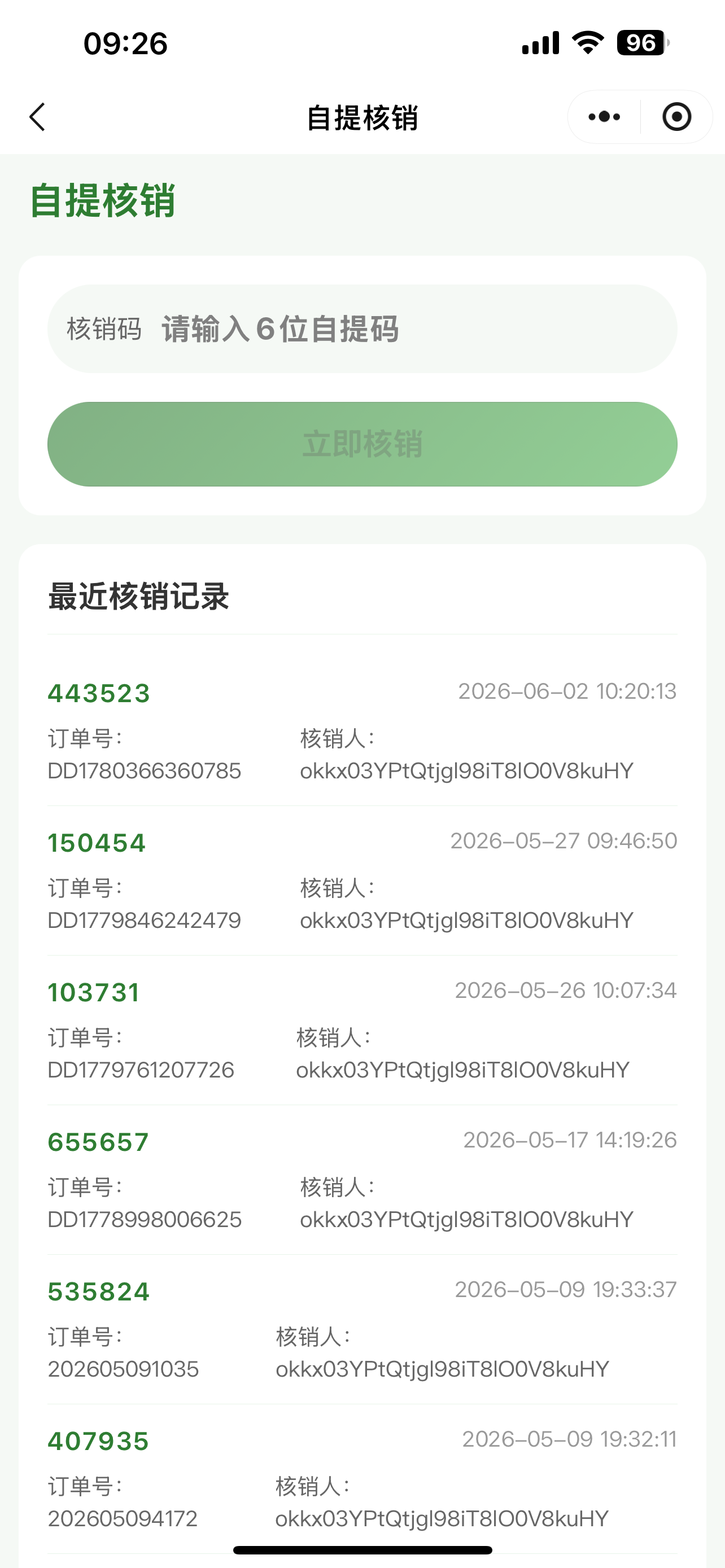

5.自提核销专属页面：6 位核销码输入、核销记录列表总图

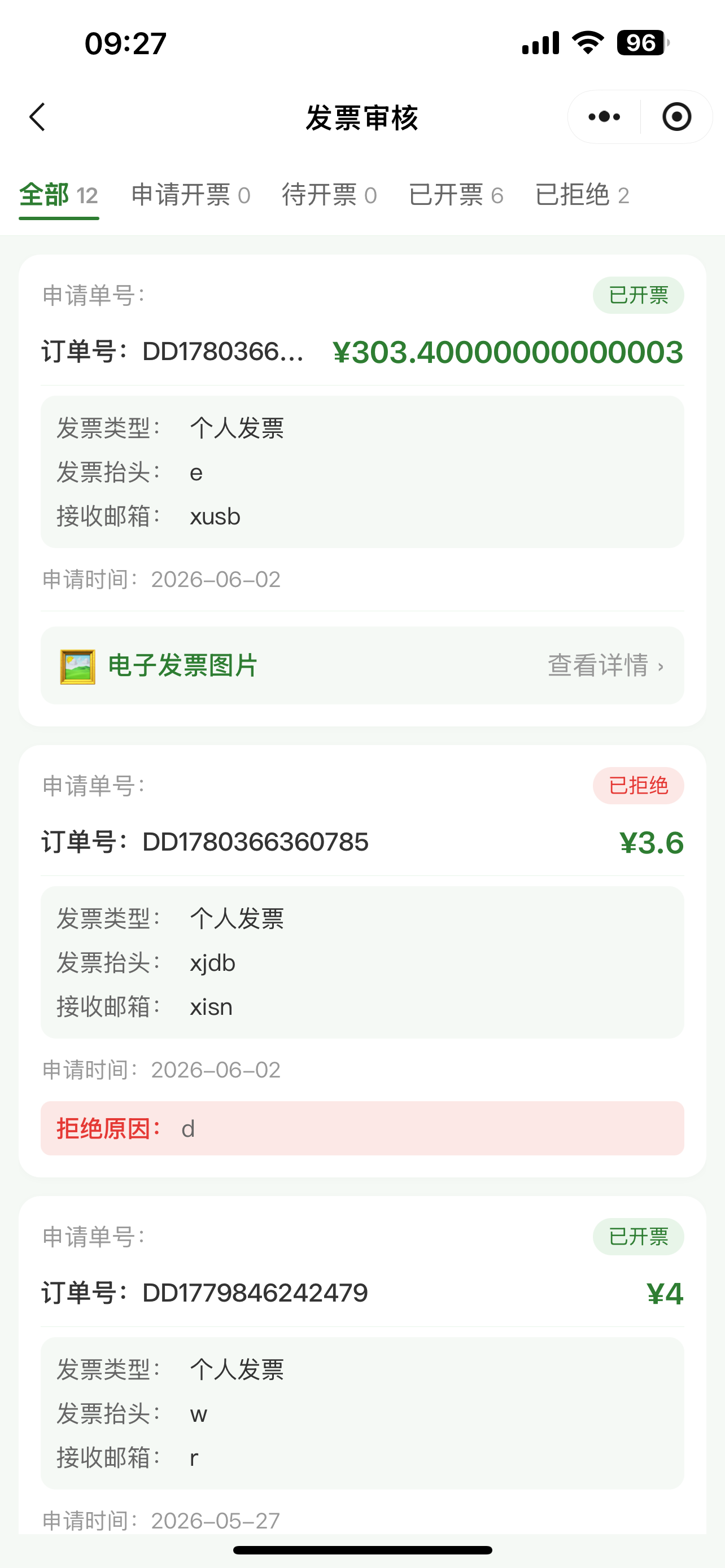

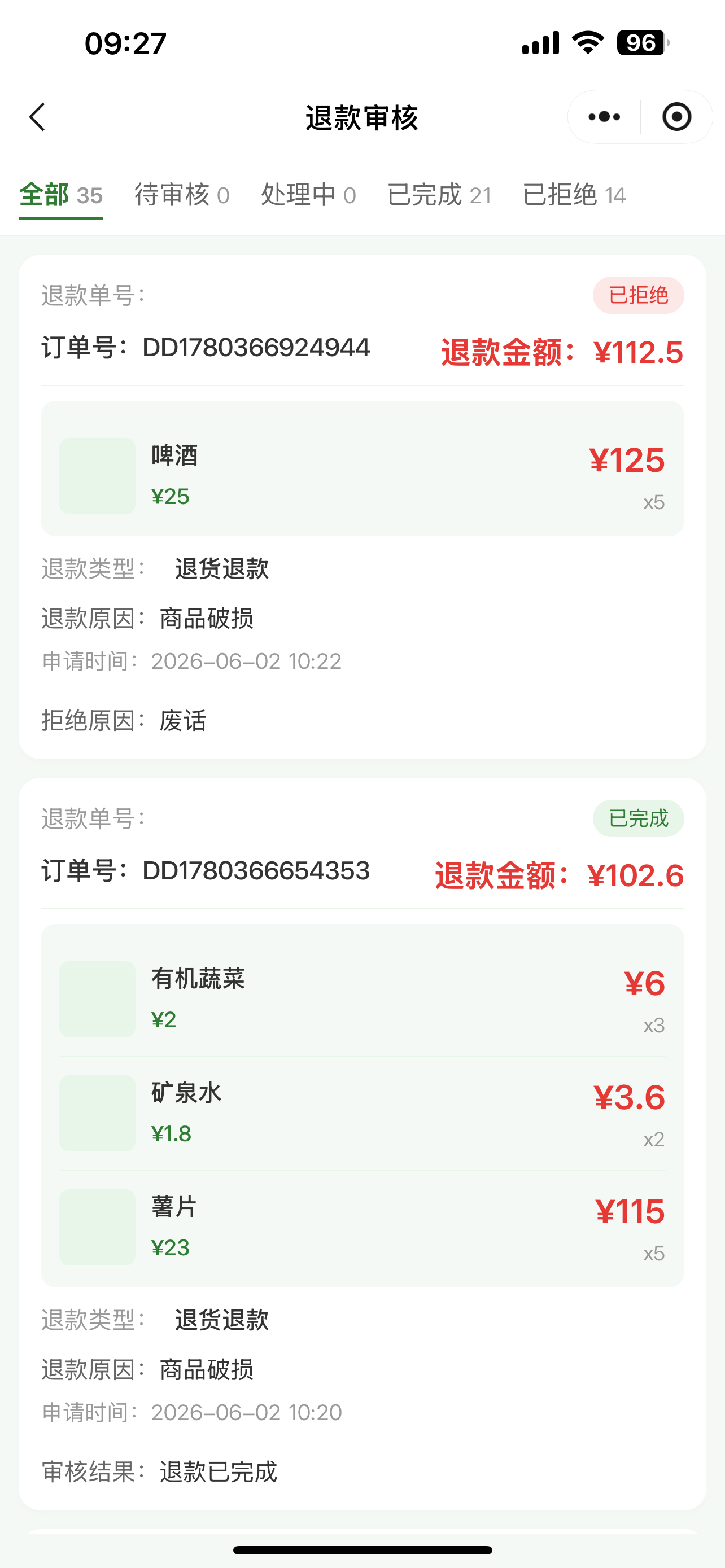

6.退款 & 发票审核后台页面：人工审核单据、驳回 / 同意操作界面

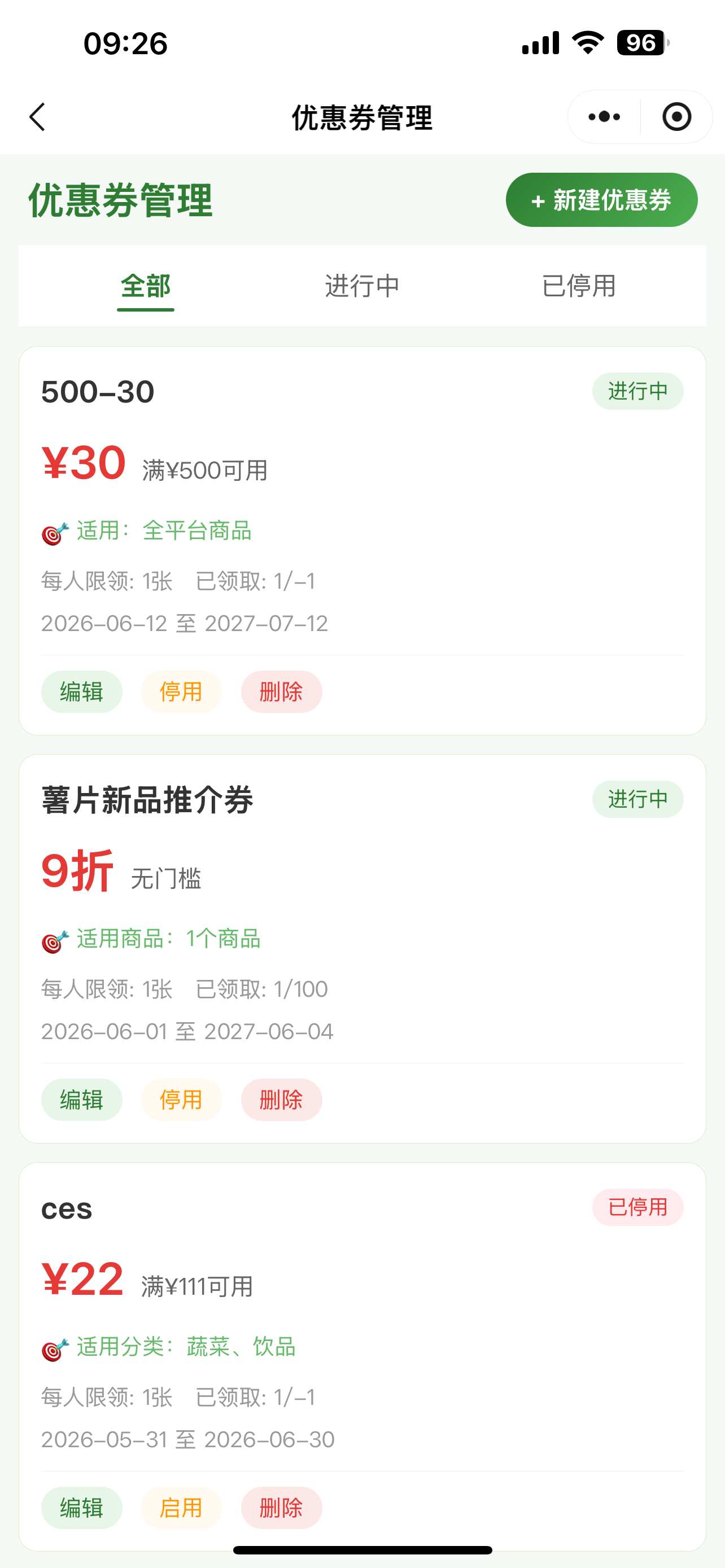

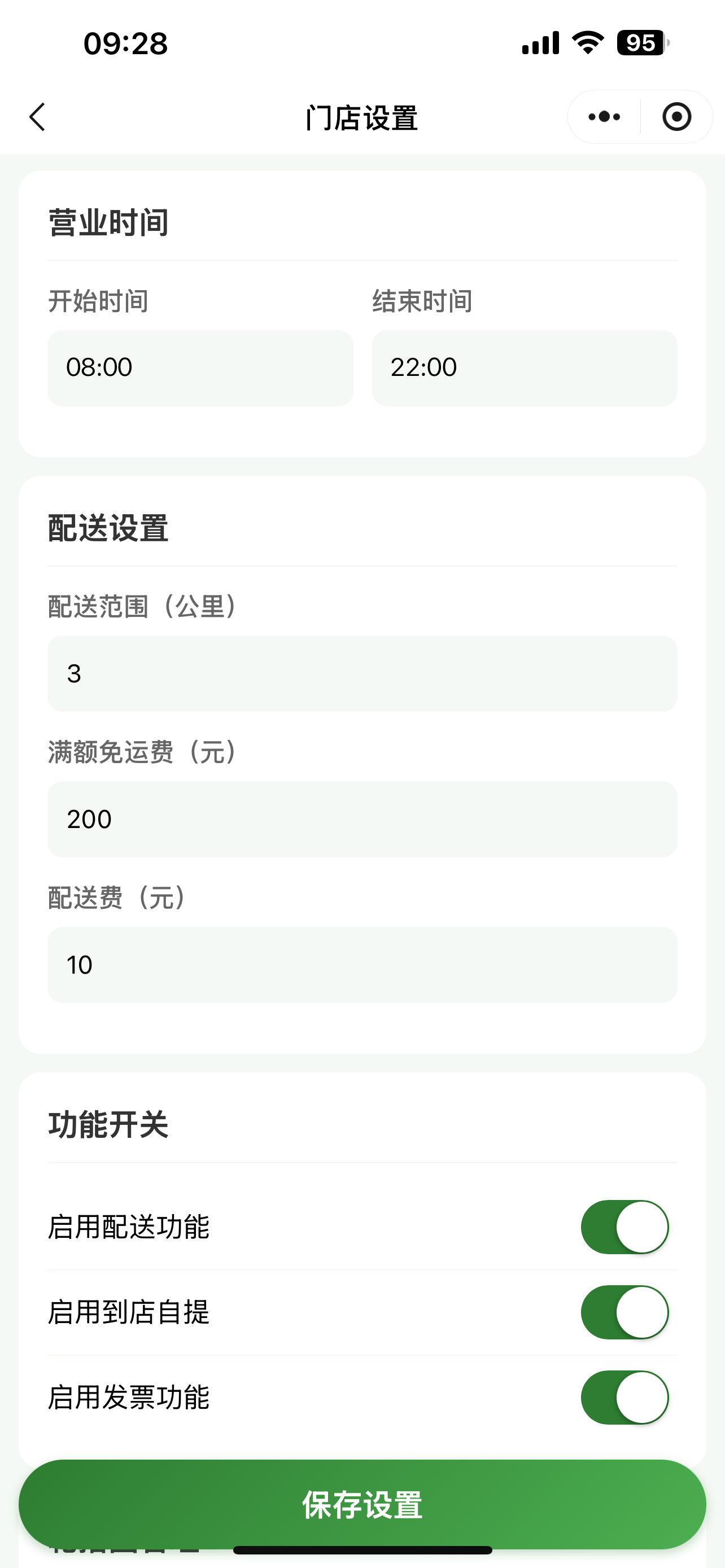

7.优惠券配置、门店全局配置页面：满减门槛、配送费、自提开关配置界面

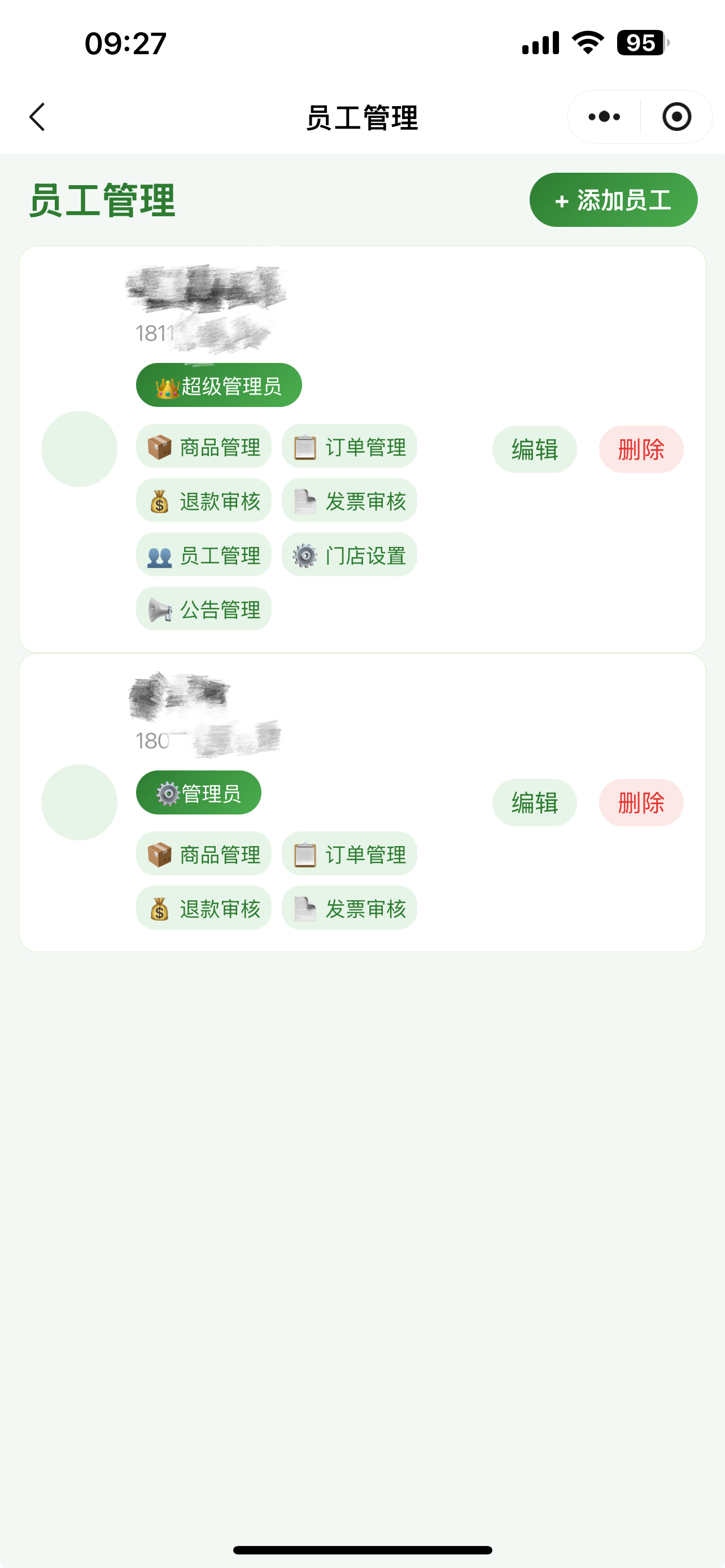

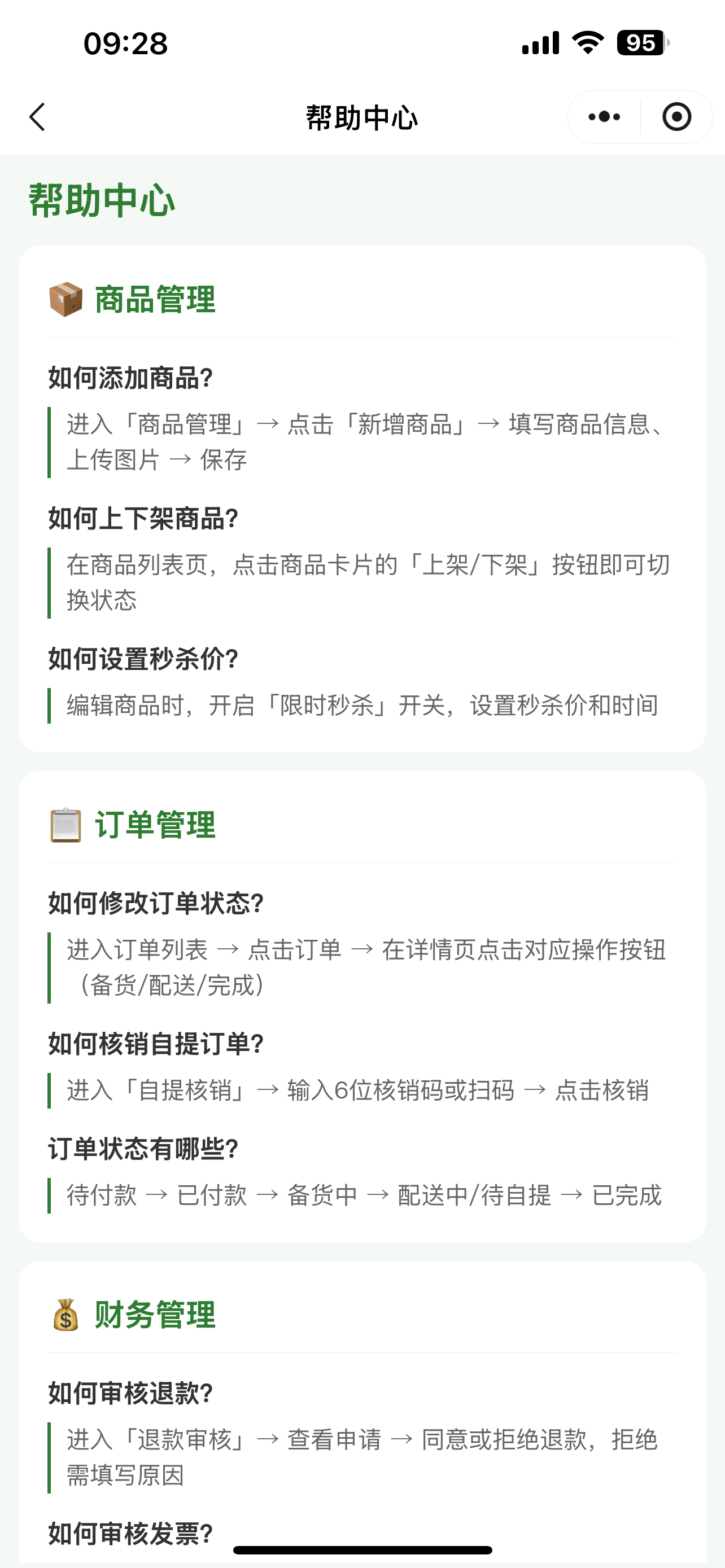

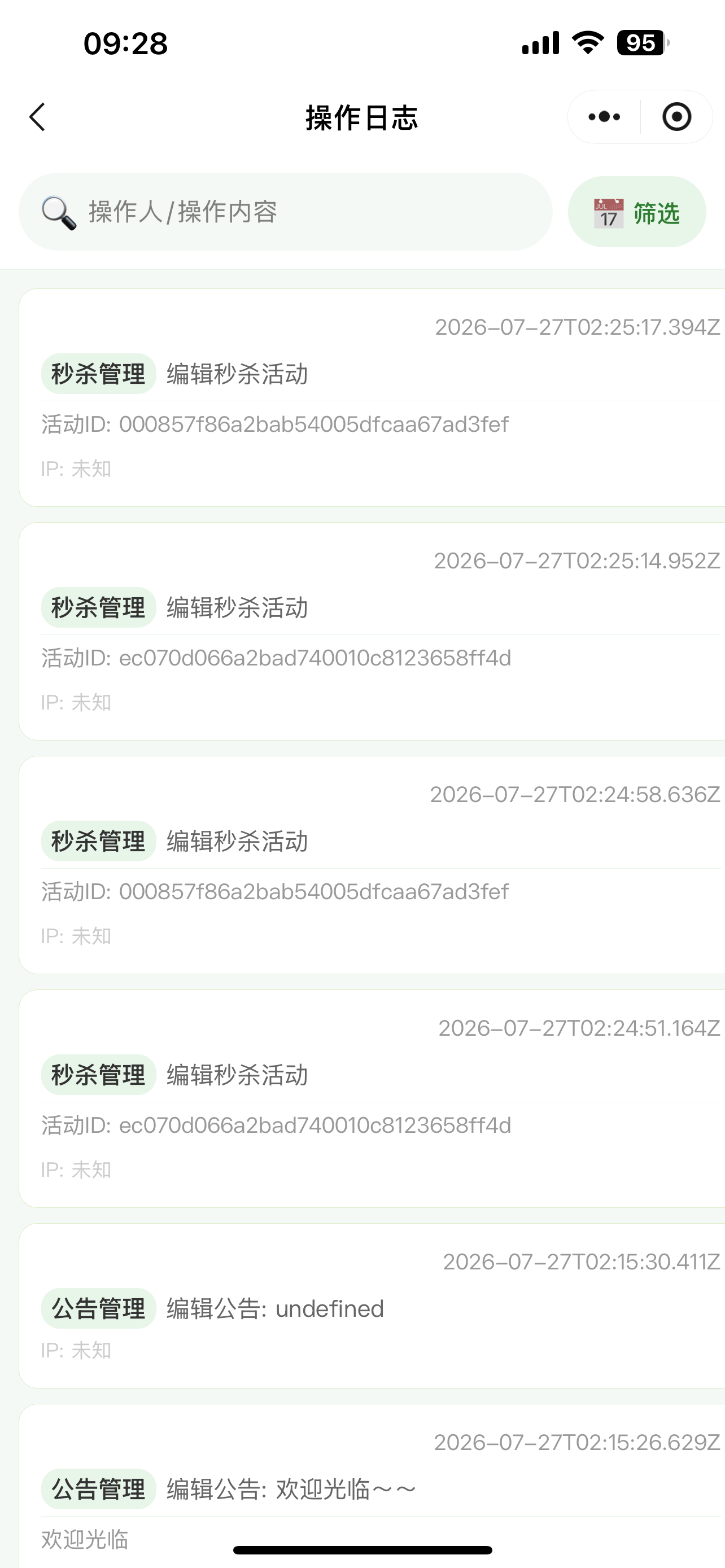

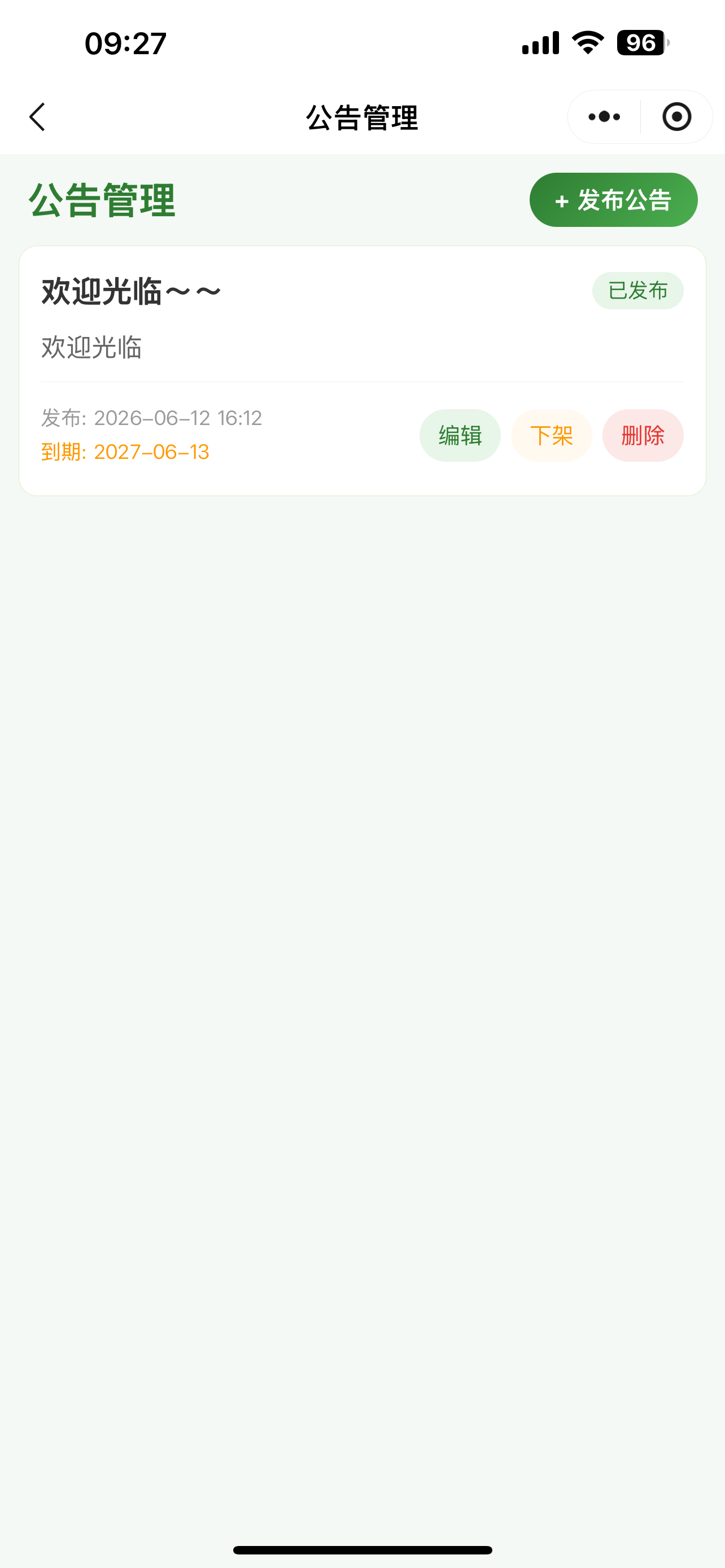

8.员工管理 & 操作日志&公告&帮助页面：角色权限分配、全操作流水记录、公告设置、操作帮助界面

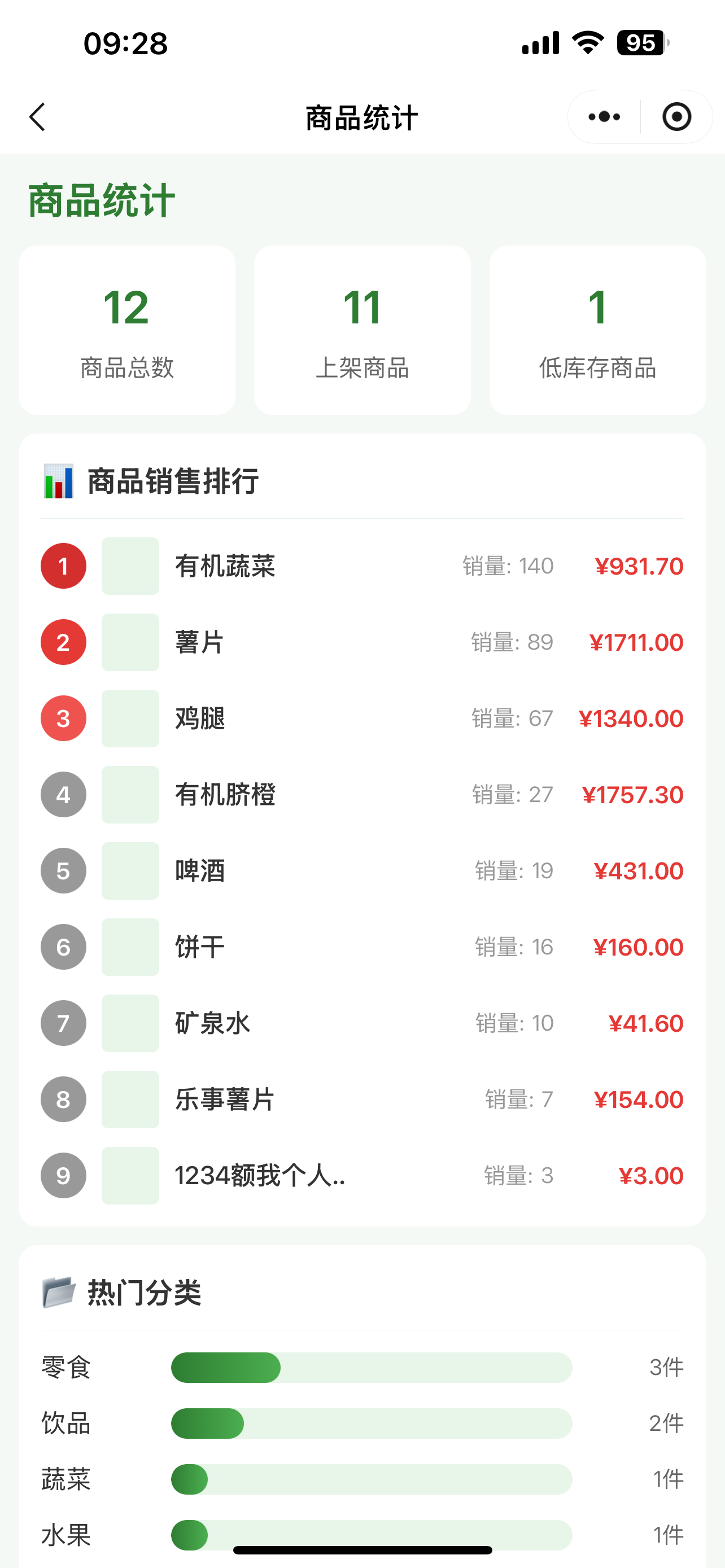

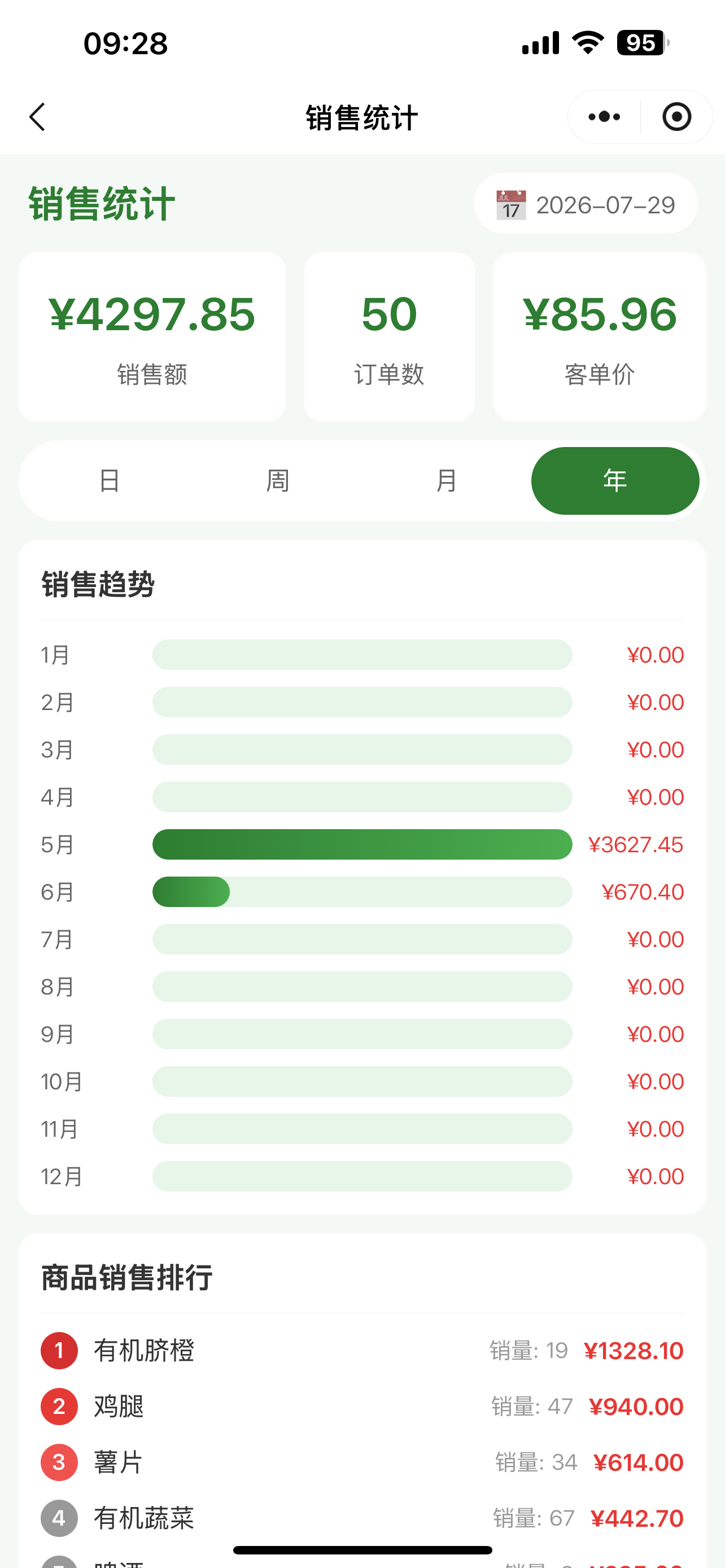

9.统计页面：商品统计、销售统计
三、全业务流程逻辑总图合集
文字描述很难理清多表、双端数据同步关系，三张核心流程图完整梳理商品、订单、售后三大核心业务数据流转，清晰展示定时任务、支付回调、库存扣减、退款回滚整套联动链路。

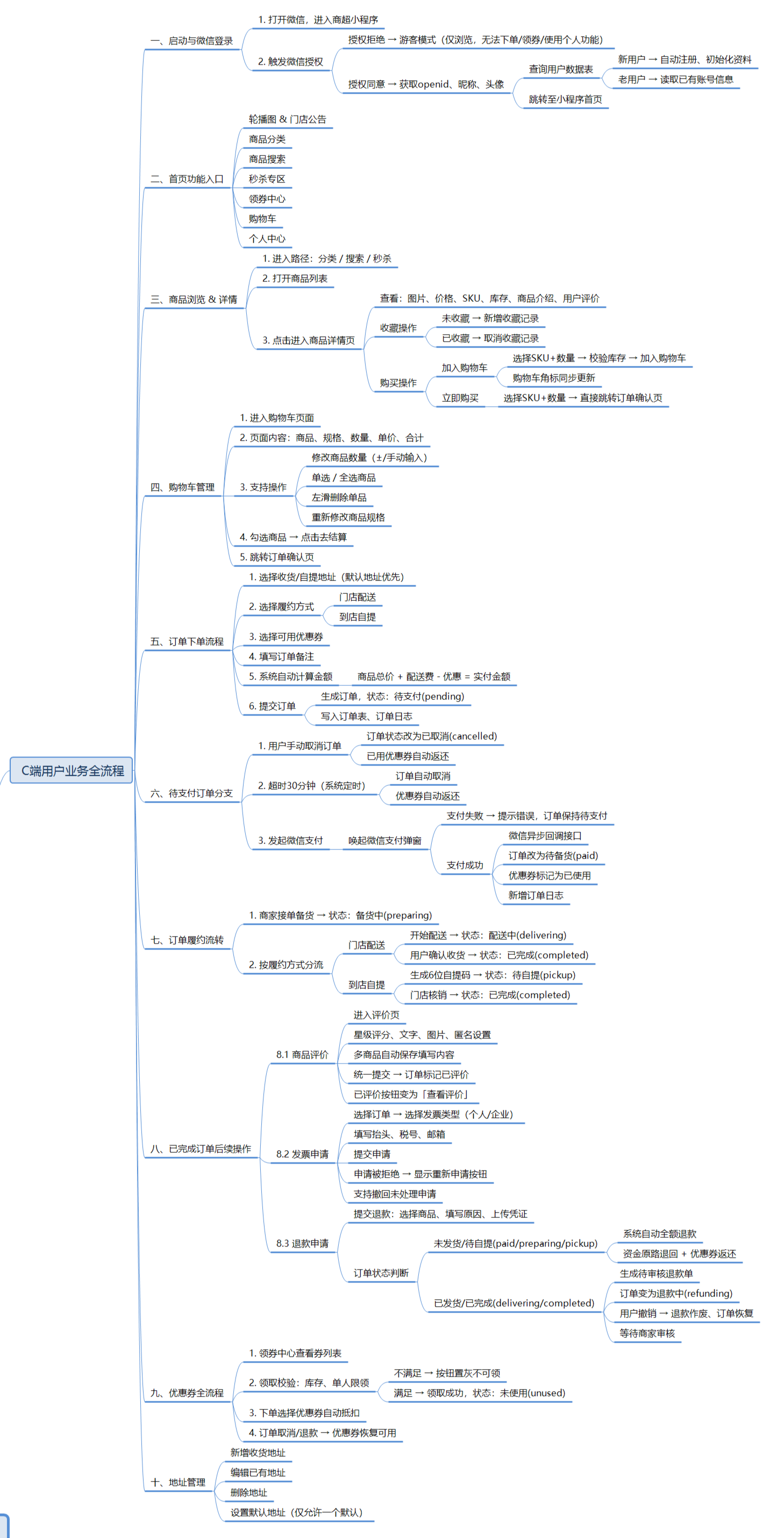

1.C 端用户业务全流程：梳理用户从登录、选购下单、履约直至售后的整套消费链路。
2.B 端管理后台业务全流程：覆盖商品运营、订单处理、权限配置，实现后台数据与 C 端双向同步。
本篇作为图文配套补充篇章，将前两篇文字产品设计内容全部可视化落地，用户端、管理端页面截图可直接参考页面布局、交互按钮、信息分层设计；三大业务流程图理清双端、多数据表之间的数据同步逻辑，规避库存错乱、订单状态不同步、营销活动失效等常见开发问题。 下一篇正式进入后台开发踩坑复盘，拆解商品配置、营销优惠券、权限校验开发中各类 Bug 故障、问题排查与完整修复方案，持续关注整套独立开发者商单实战连载。
