Fe4GaTe2掺杂调控磁各向异性与反常霍尔电导率
PHYSICAL REVIEW B 2026
Fe₄GaTe₂掺杂调控磁各向异性与反常霍尔电导率
Doping-Tuned Magnetic Anisotropy and Anomalous Hall Conductivity in the van der Waals Room-Temperature Ferromagnet Fe₄GaTe₂
导读 导读：通过第一性原理计算系统研究了此前未被探索的vdW铁磁体Fe₄GaTe₂的结构、电子、磁性和拓扑性质。单层至块体Fe₄GaTe₂均展现室温以上铁磁性（T_C≈480 K），面内易轴。磁化转向面外后AHC达427-540 S/cm。电子掺杂（~0.175 e/f.u.）可使单层实现垂直磁各向异性(PMA)并保持高T_C和大AHC。该工作确立了Fe₄GaTe₂作为高温可调谐自旋电子学平台的地位。
一、前言背景
Fe₄GaTe₂：室温vdW铁磁体新成员
• Fe基vdW铁磁体FenGeTe₂ (n≥3)：n增加 → Fe-Fe交换增强 → T_C升高
• Fe₃GeTe₂: T_C≈220 K, Fe₄GeTe₂: T_C≈270 K, Fe₅GeTe₂: T_C≈260-310 K
• Fe₃GaTe₂近期合成：T_C=350-380 K（创纪录本征2D vdW铁磁体），巨大PMA（~4.79×10⁵ J/m³）
• Fe₄GaTe₂作为Fe₄GeTe₂的姊妹化合物：可能具有更优磁性，但尚未被实验和理论研究
• 本文系统研究：从单层、双层、三层、四层到块体的Fe₄GaTe₂磁、电子和拓扑性质
研究动机与核心问题
• 2D磁体低T_C挑战：Cr(Si,Ge)Te₃ (33,61 K), Cr(Br,I)₃ (47,61 K), Cr₂Ge₂Te₆ (65 K)
• 工业/航天应用需T_C > 400 K → 室温以上铁磁性至关重要
• Fe基vdW磁体：巡游铁磁性 + 金属性 → 自旋和电荷自由度均可利用
• SOC + 晶体对称性 → 拓扑非平庸现象：大AHE、平面拓扑霍尔效应、磁斯格明子
• 掺杂调控：Fe₃GeTe₂通过离子栅极电子掺杂可将T_C从100 K提升至300 K
二、计算方法
第一性原理计算设置
• DFT：VASP，自旋极化LDA泛函（对Fe₃GeTe₂和Fe₃GaTe₂描述可靠）
• 动能截断400 eV，总能量收敛10⁻⁶ eV，力收敛至0.01 eV/Å
• 块体k点：15×15×2；单层/少层k点：15×15×1
• DFT+DMFT：WIEN2k + eDMFT，U=5.5 eV, JH=0.7 eV, CTQMC求解器
• 声子谱：有限位移法；Wannier90紧束缚模型；WannierTools计算Berry曲率和AHC
• 磁交换参数：TB2J (Green函数法)；T_C：VAMPIRE Monte Carlo模拟
关键物理量
• 自旋哈密顿：Heisenberg交换 + 单离子各向异性(SIA) + 偶极-偶极 + Zeeman项
• MAE = EMCA + EMSA：磁晶各向异性 + 形状各向异性 → 正值=面内易轴
• AHC k空间积分：σ_xy = e²/ħ ∫ d³k/(2π)³ Ω_z(k)
• 载流子掺杂：均匀背景电荷方法（改变总价电子数，补偿均匀背景电荷）

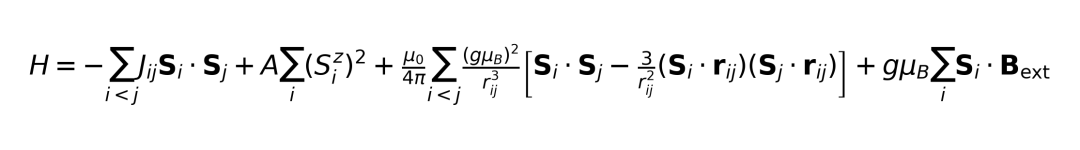

自旋哈密顿------包含Heisenberg交换、SIA、偶极-偶极和Zeeman项
磁各向异性能------EMCA+EMSA=EMAE，正值对应面内易轴
三、结构与磁性性质

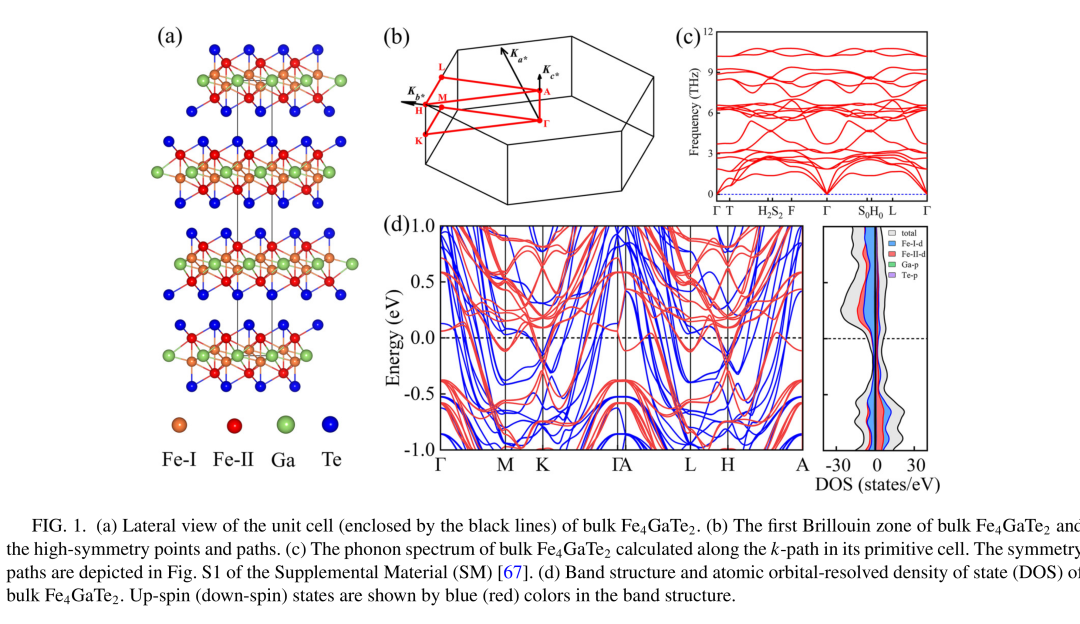

图1 | Fe₄GaTe₂结构。(a)块体Fe₄GaTe₂原胞侧视图。(b)第一布里渊区及高对称点。(c)块体声子谱------无虚频。(d)能带结构和原子轨道分辨态密度。
晶体结构与稳定性
• 空间群R-3m (No.166)，点群D₃d，生成元S₆镜面反射和垂直镜面M_y
• 晶格常数a=b=3.91 Å, c=27.09 Å，ABC堆叠，层间距~2.97 Å
• 两种不等价Fe位：Fe-I (1.42 μB)和Fe-II (2.14 μB)
• 结构单元：Fe-Fe哑铃，交替偏离Ga原子平面，直接与Te原子成键
• 声子谱无虚频 → 动力学稳定；单层形成能35.29 meV/atom → 可剥离

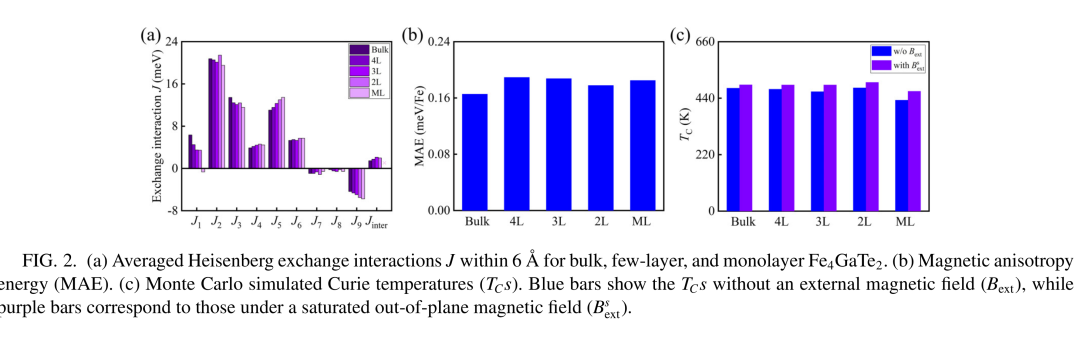

图2 | (a)块体/少层/单层Fe₄GaTe₂的平均Heisenberg交换作用J。(b)磁各向异性能MAE。(c)无外磁场和有饱和面外磁场下的Monte Carlo模拟T_C。
磁交换作用与居里温度
• 主导FM耦合：J₂=20.77 meV, J₃=13.44 meV, J₅=11.04 meV（6 Å内）
• 层内FM主导（J₁-J₆），层间J_inter=1.47 meV（FM），弱AFM（J₇-J₉）
• 块体MAE=0.165 meV/Fe（EMCA=0.156, EMSA=0.009）→ 面内易轴
• T_C（Monte Carlo）：块体479 K, 4L 475 K, 3L 466 K, 2L 480 K, ML 432 K
• 全部高于室温 → 满足工业/航天应用要求（>400 K）

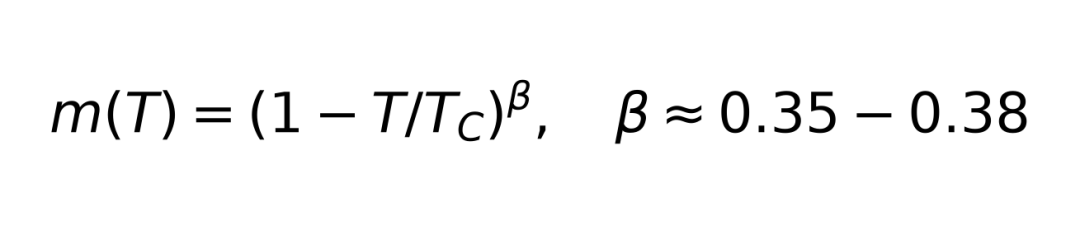

居里温度拟合------临界指数β≈0.35-0.38
单层形成能------表征从块体剥离至单层的能量代价
四、磁取向与AHC的厚度效应

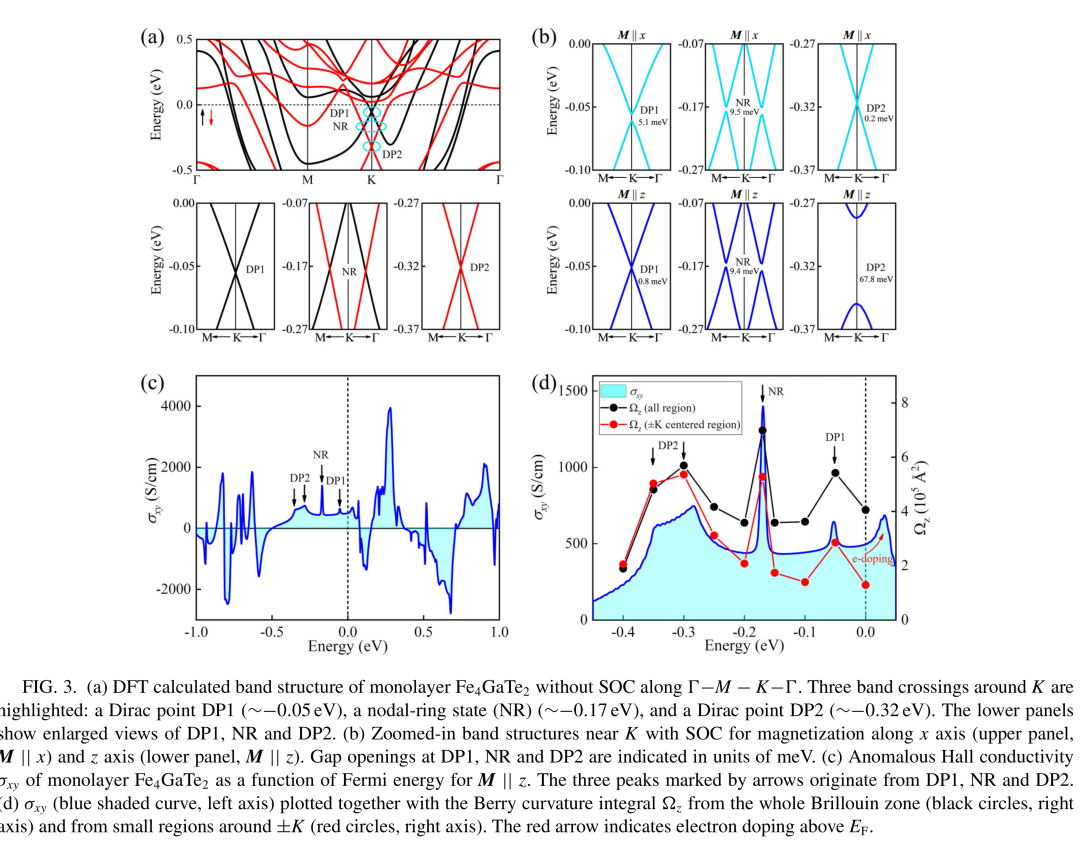

图3 | 单层Fe₄GaTe₂。(a)无SOC能带------K点附近三个能带交叉DP1/NR/DP2。(b)含SOC能带（M||x和M||z）------SOC打开能隙。(c)M||z时AHC随费米能变化。(d)σ_xy与Berry曲率积分对比。
AHC的对称性起源
• M||x（面内磁化）：垂直镜面M_y保持 → j_y变号而E_x不变 → σ_xy=0
• M||z（面外磁化）：M_y破缺，磁空间群R-3m' (块体) / P-3m'1 (单层/少层)
• 面外磁化后：块体/少层/单层AHC在E_F处为427--540 S/cm
• 与Fe₃GeTe₂ (540 S/cm)、Fe₄GeTe₂ (462 S/cm)、元素Fe (751 S/cm)相当
• 外磁场~3.4-3.9 Tesla可饱和磁化至面外 → 实验可行
单层Fe₄GaTe₂的Berry曲率热点
• 无SOC：K点三个能带交叉------DP1(~−0.05 eV), NR(~−0.17 eV), DP2(~−0.32 eV)
• DP1/DP2：D₃点群的E双重态 → 对称性保护Dirac点
• NR：两个B型能带偶然交叉 → 非对称性强制
• SOC+M||z打开能隙：DP1 0.8 meV, NR 9.4 meV, DP2 67.8 meV
• ±K区域Berry曲率几乎完全复现整体σ_xy → AHC由K点SOC能隙主导
反常霍尔电导率------Berry曲率在BZ内的积分
五、掺杂对MAE、T_C和AHC的调控

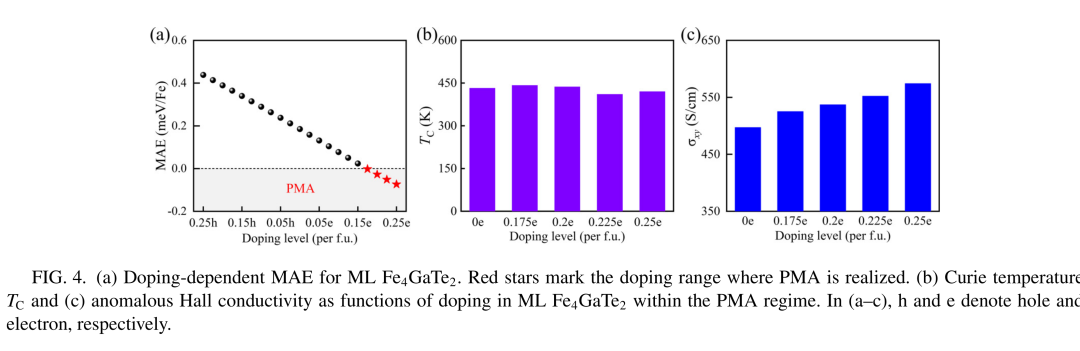

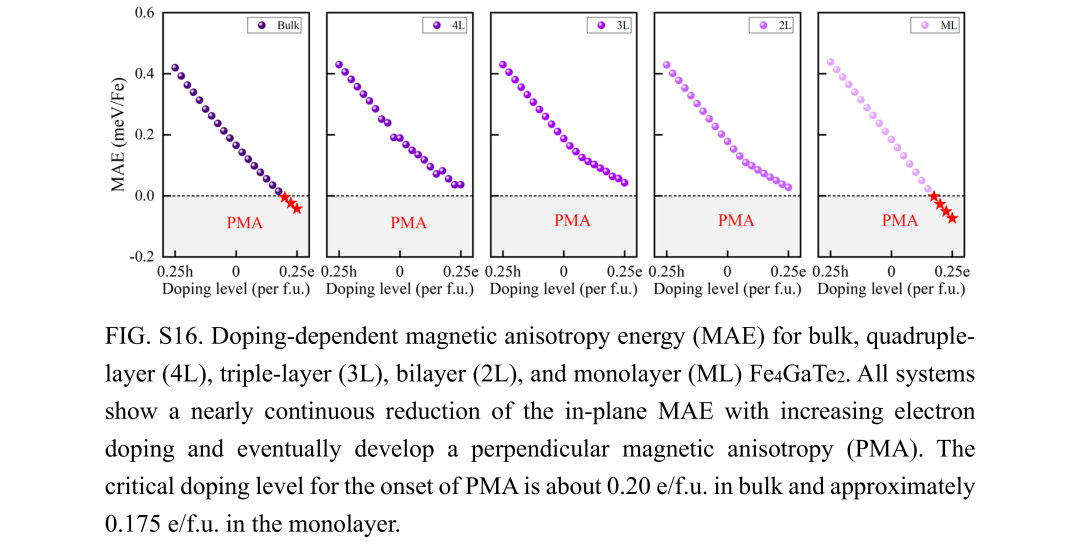

图4 | (a)单层Fe₄GaTe₂掺杂依赖MAE。(b)电子掺杂下T_C。(c)电子掺杂下AHC。MAE在~0.175 e/f.u.反转符号------实现PMA。
电子掺杂诱导PMA
• 单层Fe₄GaTe₂：MAE在~0.175 e/f.u.反转符号 → 实现垂直磁各向异性(PMA)
• 块体Fe₄GaTe₂：MAE在~0.20 e/f.u.反转
• 2L-4L：MAE随电子掺杂减小但保持正值 → 保持面内各向异性
• MSA对掺杂不敏感 → MAE变化源自SOC驱动的MCA
• Te-p轨道杂化：p_y-p_z（正贡献）减弱，p_x-p_y（负贡献）增强 → 驱动MAE反转
掺杂下T_C和AHC的鲁棒性
• T_C：电子掺杂下仅微弱非单调变化，保持室温以上 → DOS在E_F附近变化微弱
• 主导FM耦合J₂/J₃/J₅仅减弱~1-2 meV，AFM项微弱增强 → 部分补偿
• 与Fe₃GeTe₂形成对比：Fe₃GeTe₂掺杂导致DOS剧烈增强→T_C急剧变化
• AHC：从无掺杂~497 S/cm单调增至0.25 e/f.u.的~574 S/cm
• SOC能隙DP1/NR/DP2在掺杂下保持完好 → Berry曲率热点稳定
• DFT+DMFT验证：0.20 e/f.u.掺杂下能带结构基本不变
DFT Tips
【Tip 1】LDA vs GGA：Fe基磁体为什么选LDA？
本文用LDA而非PBE，因为对Fe₃GeTe₂和Fe₃GaTe₂，LDA给出的晶格常数和磁矩更接近实验。
但LDA可能高估结合能、低估键长。建议：对比LDA和PBE+vdW的结构参数，
若差异>1%，需用实验晶格常数基准测试。对于Fe基巡游磁体，LDA通常更可靠。
【Tip 2】DFT+DMFT：什么时候需要？
本文用WIEN2k+DMFT（U=5.5 eV, JH=0.7 eV）验证掺杂对能带的影响。
DMFT能捕捉动态关联效应（如Hubbard带的卫星峰），但计算成本极高。
建议：先用DFT+U做基准，若DOS/磁矩与实验差异大，再升级到DMFT。
【Tip 3】TB2J提取交换参数：J的正负号检查
TB2J输出的J_ij中，正值为FM耦合，负值为AFM耦合。常见错误：
① 未检查超胞的磁基态与目标态一致 → J_ij符号可能反转；
② 只取了前几个近邻J → 忽略了长程RKKY-like振荡（对金属体系重要）。
建议：提取至少到10-15 Å的J_ij，并对比DFT总能差验证。
【Tip 4】Monte Carlo模拟T_C：VAMPIRE参数设置
VAMPIRE做MC模拟时需要注意：① 超胞大小至少30×30×1（2D）→ 有限尺寸效应；
② 平衡步数至少10⁴，测量步数至少10⁵；③ 交换参数截止距离需包含所有>0.1 meV的J；
④ 初始温度应远高于T_C（如800 K），降温步长<5 K。
【Tip 5】MAE计算：力收敛影响巨大
MAE量级为μeV/原子，对结构弛豫质量极其敏感。如果力收敛只到0.01 eV/Å，
MAE误差可能达10-50%。建议：MAE计算前将EDIFFG降至−0.001 eV/Å，
且SOC计算用PREC=Accurate和ADDGRID=.TRUE.。
【Tip 6】AHC计算：Berry曲率的k点收敛
AHC = e²/ħ ∫ Ω_z(k) d³k。如果AHC不收敛：① 增大k点至300×300×40以上；
② 检查Wannier插值质量------能带和DOS应与DFT一致；
③ 确认使用了自适应细化（adaptive smearing）或Wannier插值。
本文AHC 427-540 S/cm与Fe₃GeTe₂相当，验证了方法的可靠性。
【Tip 7】均匀背景电荷掺杂：NELECT陷阱
本文用均匀背景电荷方法（NELECT标签）模拟电子掺杂。常见错误：
① 忘记了掺杂后总电子数必须是整数 → VASP会自动调整费米能级；
② 均匀背景电荷不模拟真实化学掺杂的局域效应 → 对MAE的预测可能偏定性。
建议：若条件允许，用显式原子替换（如Te→I）验证化学掺杂趋势。
【Tip 8】Wannier插值验证：能带对比是必须的
Wannier90拟合后，必须对比VASP/QE能带与Wannier插值能带。
若偏差>10 meV或SOC能隙不匹配：① 增加投影轨道（如Fe-d + Te-p）；
② 调整disentanglement窗口；③ 增加k点密度。本文SI中做了此验证（图S2），值得学习。
【Tip 9】声子谱：有限位移法的超胞选择
本文用有限位移法计算声子谱。对于含Fe-Fe哑铃的结构，位移幅度需足够小（0.01-0.02 Å），
否则可能激发非简谐效应。另外，对于金属体系，声子计算需用密集k点以准确描述费米面。
建议：超胞至少3×3×1（2D），k点至少4×4×1。
【Tip 10】SOC矩阵元分析：轨道分辨MAE
本文通过分析SOC矩阵元⟨d_xy|L_z|d_x²−y²⟩等揭示了Te-p轨道对MAE反转的贡献。
这是理解MAE微观起源的高级分析。可以用VASP的LORBIT=11+LSORBIT输出，
结合自写脚本做轨道分辨的MCA分解。这一分析对设计高PMA材料至关重要。Fe₄GaTe₂LDA结构优化声子/弹性FM基态TB2J J_ijMC: T_CMAEDirac点分析SOC+M||zWannier90Berry曲率AHC 427-540电子掺杂MAE→PMATe-p轨道分析高T_C + 大AHC + 可调PMA室温以上可编程自旋电子学VASP (LDA) · TB2J · VAMPIRE · Wannier90 · WannierTools · DFT+DMFTHeisenberg交换 · MC T_C · MAE · AHC · Dirac点 · 电子掺杂Fe₄GaTe₂ Magnetic-Topological-Doping Research | Phys. Rev. B 113, 064435 (2026)
知识扩展
【知识扩展①】DFT+DMFT：从静态到动态关联
【理论解释】DFT+U用静态Hubbard U修正d/f电子的在位Coulomb排斥，但无法描述动力学关联效应
（如准粒子寿命、Hubbard卫星峰、Kondo共振）。DMFT将晶格映射为Anderson杂质模型，
自洽求解杂质Green函数→包含频率依赖的自能Σ(ω)。
【方法比较】DFT+U：计算成本低，适合定性趋势；DMFT：成本高（CTQMC求解器），适合定量光谱。
DFT+DMFT对Fe₄GaTe₂显示Dirac点稳定→验证了LDA+SOC对拓扑性质的定性正确性。
【经典参考】Kotliar et al., RMP 2006 (DMFT综述)；Haule et al., PRB 2010 (DFT+DMFT)；
WIEN2k+DMFT文档 (Haule group)。
【迁移能力】DMFT适用于所有强关联电子体系：过渡金属氧化物、重费米子、f电子体系、高温超导。
【知识扩展②】反常霍尔效应(AHE)的Berry曲率理论
【理论解释】AHE的现代理论分为内禀机制（Berry曲率）和外禀机制（skew散射/side-jump）。
内禀AHE = e²/ħ ∫_BZ Ω_z(k) f(k) d³k，只依赖于能带拓扑，与弛豫时间无关。
外禀AHE依赖杂质散射，在清洁极限下可忽略。
【方法比较】内禀AHE（DFT+Wannier）：无需拟合参数，直接从Berry曲率积分得到；
外禀AHE：需Boltzmann输运方程+杂质散射模型。本文450-540 S/cm与Fe₃GeTe₂实验一致→内禀主导。
【经典参考】Nagaosa et al., RMP 2010 (AHE综述)；Yao et al., PRL 2004 (第一性原理AHE)；
Wang et al., PRB 2006 (Wannier AHE方法)。
【迁移能力】AHE计算适用于任何磁性金属/半金属，尤其是SOC强、Berry曲率大的体系。
科研经验
【科研经验①】LDA/GGA选择导致磁矩和T_C差异巨大？
【问题】用PBE算出的Fe磁矩比LDA大，但T_C反而更低------为什么？
【原因】① LDA低估键长→增强Fe-Fe轨道重叠→增强交换耦合J→提高T_C；
② PBE高估键长→Fe-Fe轨道重叠减弱→J减小→T_C降低；
③ 但LDA可能高估结合能，对vdW层间作用描述差。
【解决方案】① 以实验晶格常数为基准测试：若LDA更接近实验，优先用LDA；
② 若实验数据缺乏，对比LDA、PBE、PBE+D3三种方案，报告T_C的不确定性范围；
③ 对Fe基巡游磁体，LDA通常给出更合理的磁矩和T_C。
【建议】不要盲目用一种泛函，对于Fe基体系，LDA是经过大量验证的基线选择。
【科研经验②】AHC计算中Berry曲率热点被漏掉？
【问题】计算出的AHC远小于预期，或AHC(E_F)接近零但与实验不符。
【原因】① Fermi能级附近的SOC能隙（如Dirac点）未被正确打开------Wannier拟合丢失了SOC效应；
② k点密度不足，Berry曲率热点（窄能隙区域）被平均化；
③ 对称性分析错误------M||x（面内磁化）时My镜面保持，AHC必须为零，M||z后才有非零AHC。
【解决方案】① 检查M||z下SOC能带，确认Dirac点的SOC能隙；
② 在Dirac点附近局部加密Wannier插值网格；
③ 用WannierTools的berry_task可视化k空间Berry曲率分布，确认热点位置。
【建议】AHC对磁化方向和对称性极其敏感，计算前务必确定磁空间群和对称性约束。
如果是我，我还会继续算
【进一步计算①】磁斯格明子搜索与DMI计算
【为什么值得算】Fe₃GeTe₂和Fe₃GaTe₂中已观测到室温磁斯格明子，Fe₄GaTe₂具有类似潜力。
【能回答的问题】Fe₄GaTe₂是否支持磁斯格明子？Dzyaloshinskii-Moriya相互作用的强度？
【适合体系】具有强SOC+破缺反演对称性的磁性金属。
【进一步计算②】自旋波色散 + 磁振子谱
【为什么值得算】T_C由磁振子激发决定，自旋波色散可揭示磁各向异性和交换耦合的各向异性。
【能回答的问题】Fe₄GaTe₂的自旋波能隙？磁振子带宽？自旋波刚度？
【适合体系】所有磁性有序体系，尤其是具有强单离子各向异性的材料。
【进一步计算③】输运：自旋霍尔效应 + 反常能斯特效应
【为什么值得算】AHE只是拓扑输运的一个方面，自旋霍尔和反常能斯特效应对应用同样重要。
【能回答的问题】Fe₄GaTe₂的自旋霍尔角？反常能斯特系数？热电转换效率？
【适合体系】磁性金属/半金属，尤其是SOC强的体系。
【进一步计算④】磁光Kerr效应 (MOKE)
【为什么值得算】MOKE是实验探测磁各向异性和AHE的标准手段，计算结果可直接与实验对比。
【能回答的问题】Fe₄GaTe₂的Kerr旋转角？MOKE谱的频率依赖？不同磁化方向的Kerr信号差异？
【适合体系】磁性金属，尤其是具有大AHE的材料。
【进一步计算⑤】异质结：Fe₄GaTe₂/拓扑绝缘体界面
【为什么值得算】Fe₄GaTe₂的高T_C和强SOC使其成为拓扑异质结的理想磁性层。
【能回答的问题】Fe₄GaTe₂/Bi₂Te₃界面是否产生QAHE？界面磁近邻效应？
【适合体系】磁性/拓扑绝缘体异质结。
【输入】构建异质结 → 界面Relax → SOC能带 → Wannier90 → 拓扑分析。
【进一步计算⑥】磁致伸缩与应力调控
【为什么值得算】本文展示了电子掺杂对MAE的调控，应力是另一种调控手段。
【能回答的问题】双轴/单轴应力能否反转MAE？应力对T_C和AHC的影响？
【适合体系】层状磁性材料，尤其是vdW体系。
【输入】应力下DFT Relax → TB2J → MC → Wannier AHC。
六、总结
核心发现
(1) Fe₄GaTe₂是动力学稳定的vdW铁磁体，面内易轴，T_C≈480 K（室温以上）
(2) 单层到块体全部T_C > 400 K------满足工业/航天应用要求
(3) 磁化转向面外后AHC达427-540 S/cm------与Fe₃GeTe₂和元素Fe相当
(4) My镜面对称破缺是AHC的对称性起源
(5) 单层Fe₄GaTe₂在~0.175 e/f.u.电子掺杂下实现PMA，源于Te-p轨道杂化调控
(6) 掺杂下T_C保持室温以上，AHC增至~574 S/cm------电控高温柔性自旋电子学
参考文献

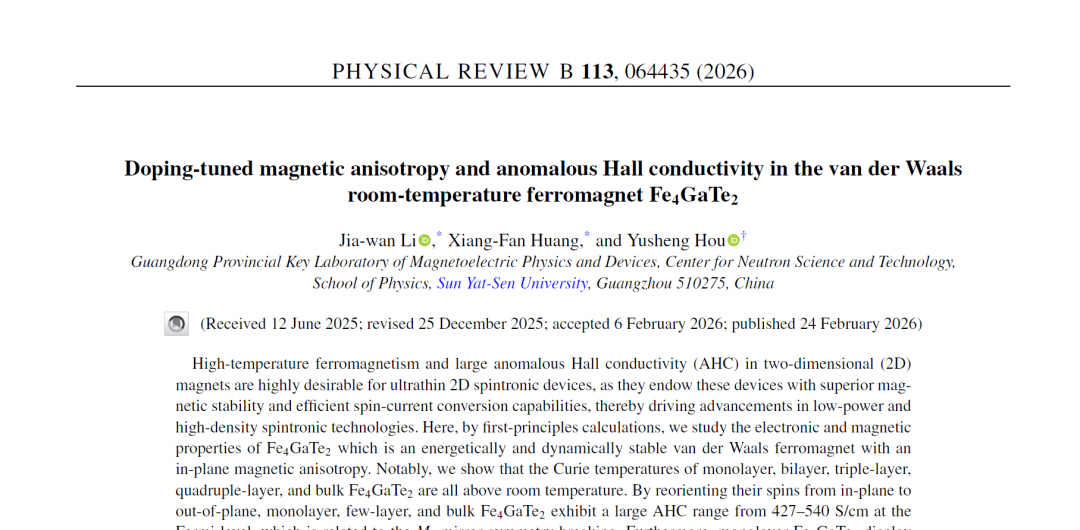

1 Li J-W, Huang X-F, Hou Y. Phys. Rev. B 113, 064435 (2026) --- 本工作
2 Zhang G, et al. Nat. Commun. 13, 5067 (2022) --- Fe₃GaTe₂合成
3 Kim K, et al. Nat. Mater. 17, 794 (2018) --- Fe₃GeTe₂大AHE
4 Deng Y, et al. Nature 563, 94 (2018) --- 栅极调控Fe₃GeTe₂ T_C
5 Seo J, et al. Sci. Adv. 6, eaay8912 (2020) --- Fe₄GeTe₂近室温铁磁性
七、支撑信息
SI概览：22张补充图全面展示Fe₄GaTe₂的电子与磁性
• S1-S2：原胞结构与Wannier插值验证
• S3-S4：Heisenberg交换路径与距离依赖
• S5-S6：MCA/MSA分解与Monte Carlo模拟T_C
• S7-S9：轨道分辨态密度、磁化翻转、磁空间群
• S10-S15：节线态、Berry曲率分布、Dirac点三维视图、DFT+DMFT验证
• S16-S22：掺杂依赖MAE、轨道投影能带、MCA矩阵元、交换参数、DOS、声子谱

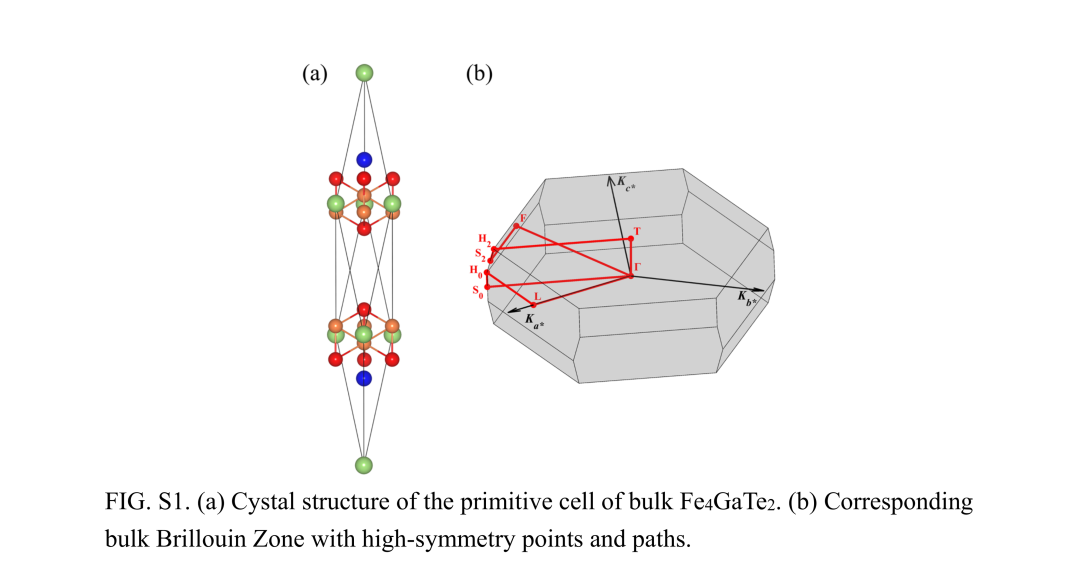

图S1 | 块体Fe₄GaTe₂原胞晶体结构和第一布里渊区。

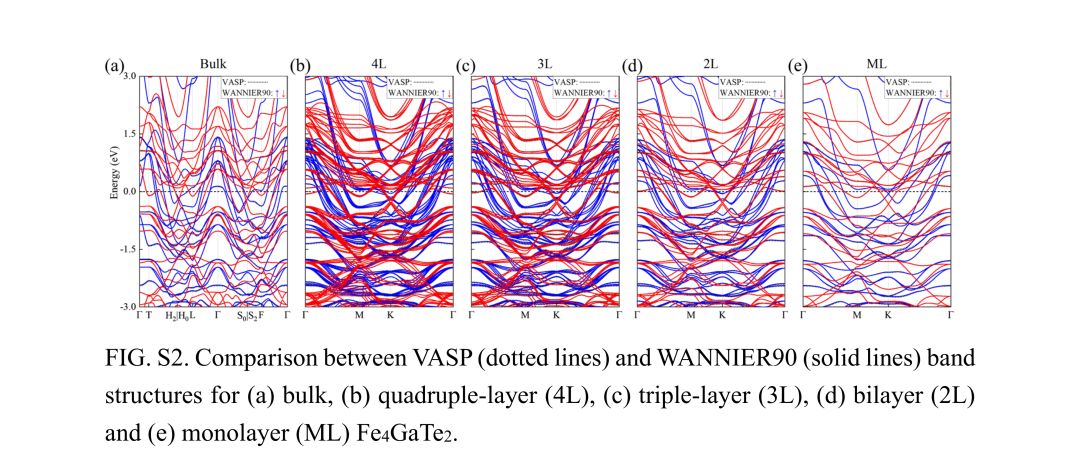

图S2 | VASP与Wannier90能带对比------验证紧束缚模型可靠性。

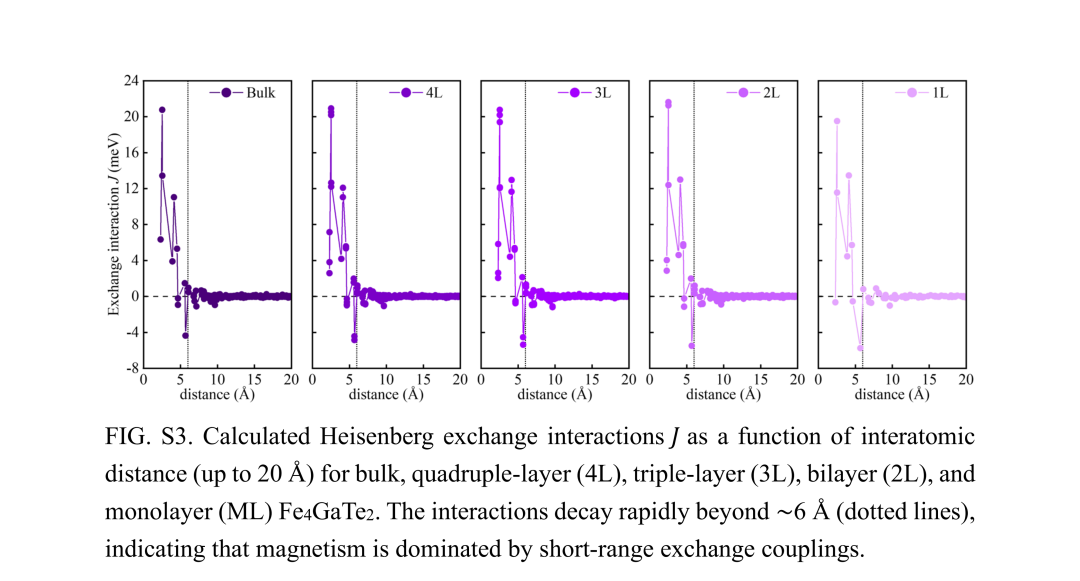

图S3 | Heisenberg交换作用J随原子间距变化（至20 Å）------6 Å后迅速衰减。

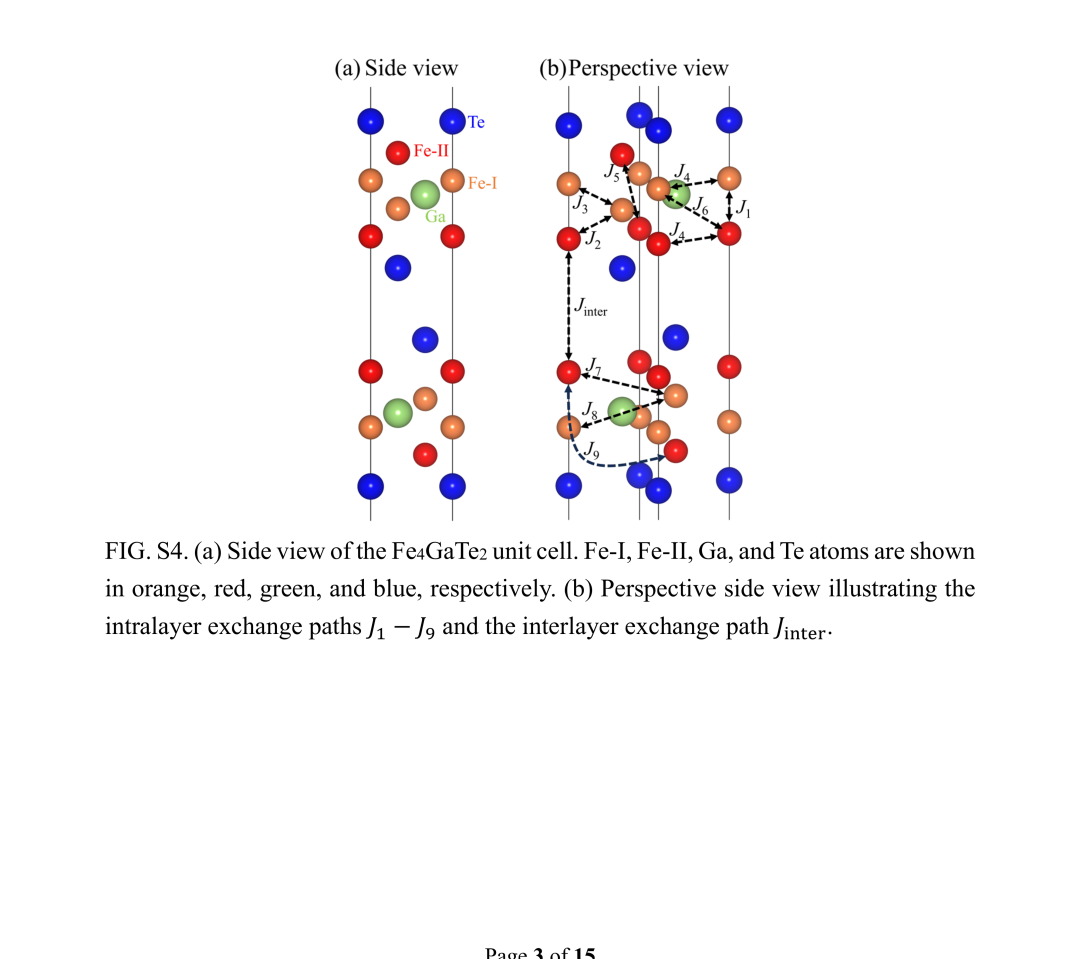

图S4 | 层内交换路径J₁-J₉和层间J_inter的示意图。

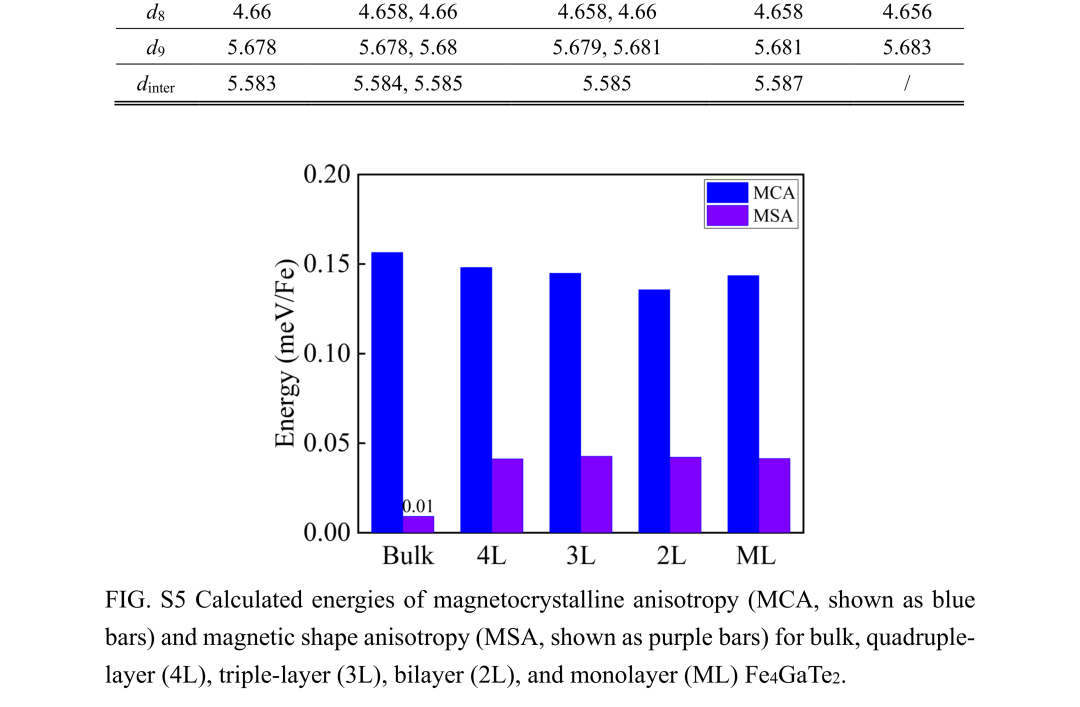

图S5 | 磁晶各向异性(MCA)和磁形状各向异性(MSA)的厚度依赖。

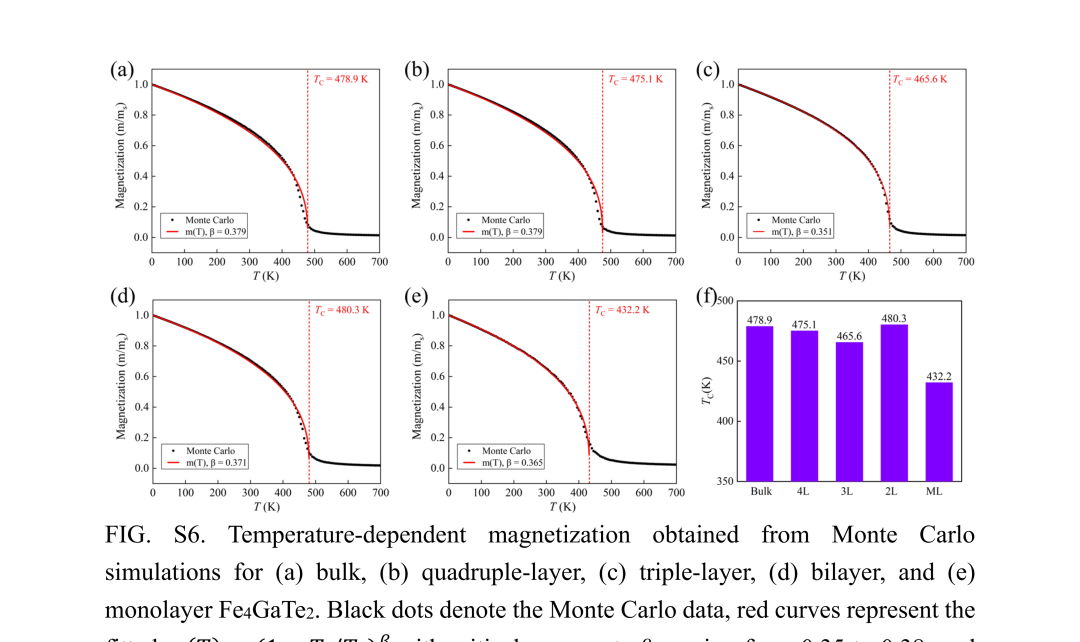

图S6 | 不同厚度Fe₄GaTe₂的温度依赖磁化曲线------Monte Carlo模拟。

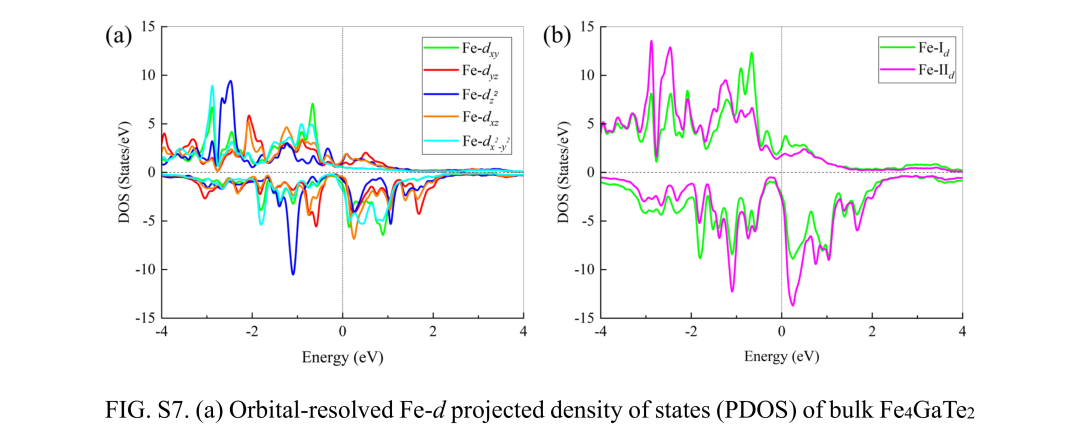

图S7 | 块体Fe₄GaTe₂的Fe-d轨道分辨态密度和Fe-I/Fe-II位点对比。

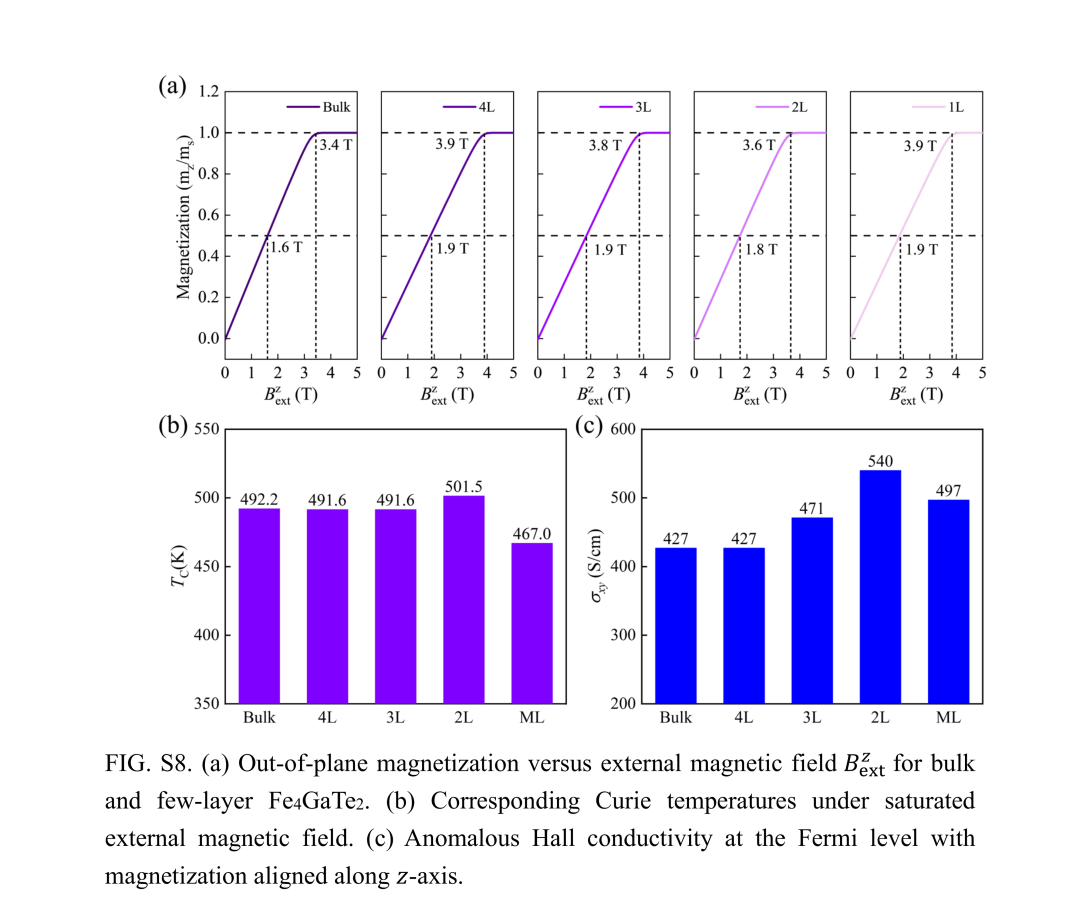

图S8 | 面外磁化随外磁场变化、饱和磁场下T_C和E_F处AHC。

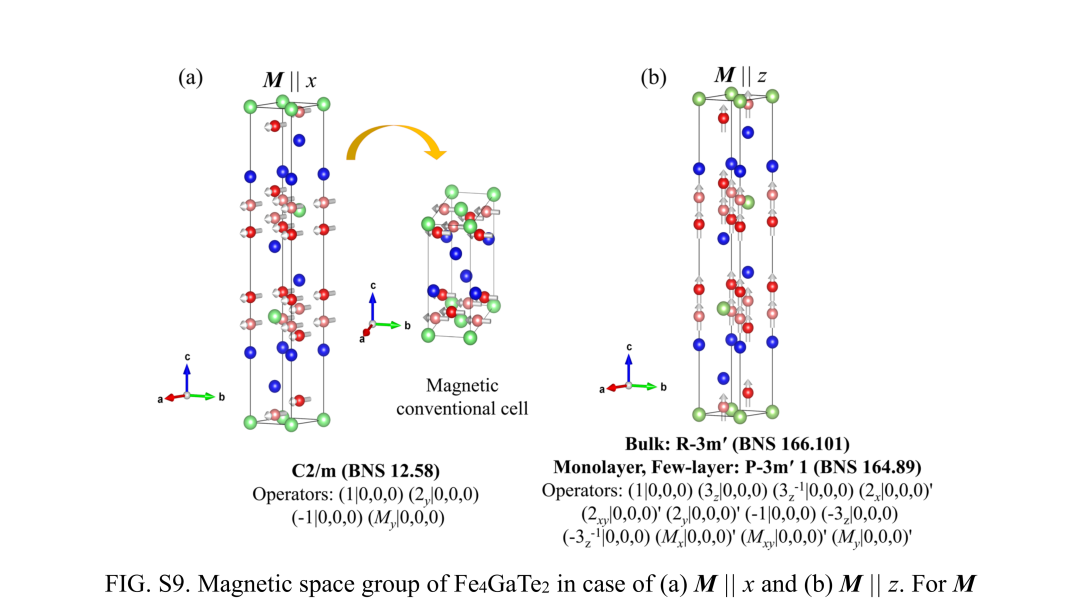

图S9 | M||x和M||z下的磁空间群------C2/m和R-3m'/P-3m'1。

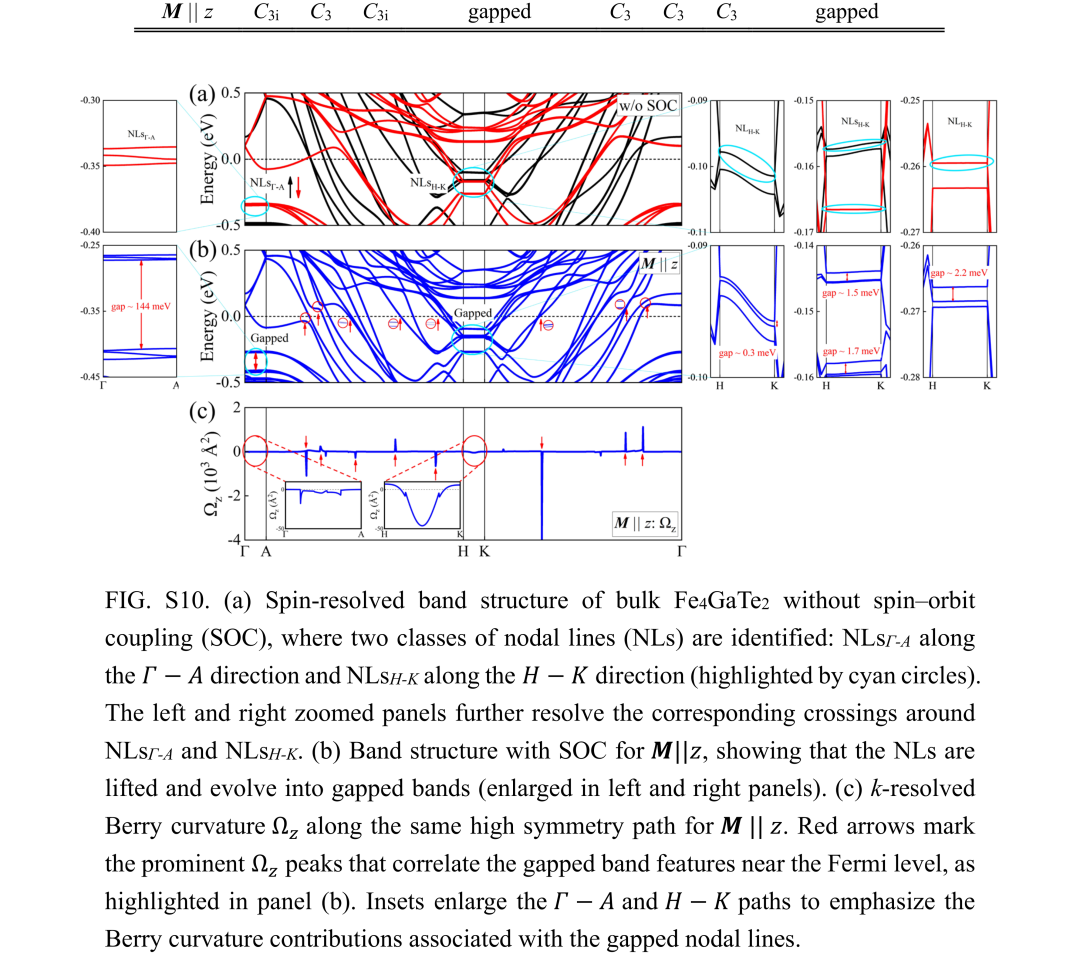

图S10 | 无SOC自旋分辨能带（节线态）和SOC+M||z能带及Berry曲率。

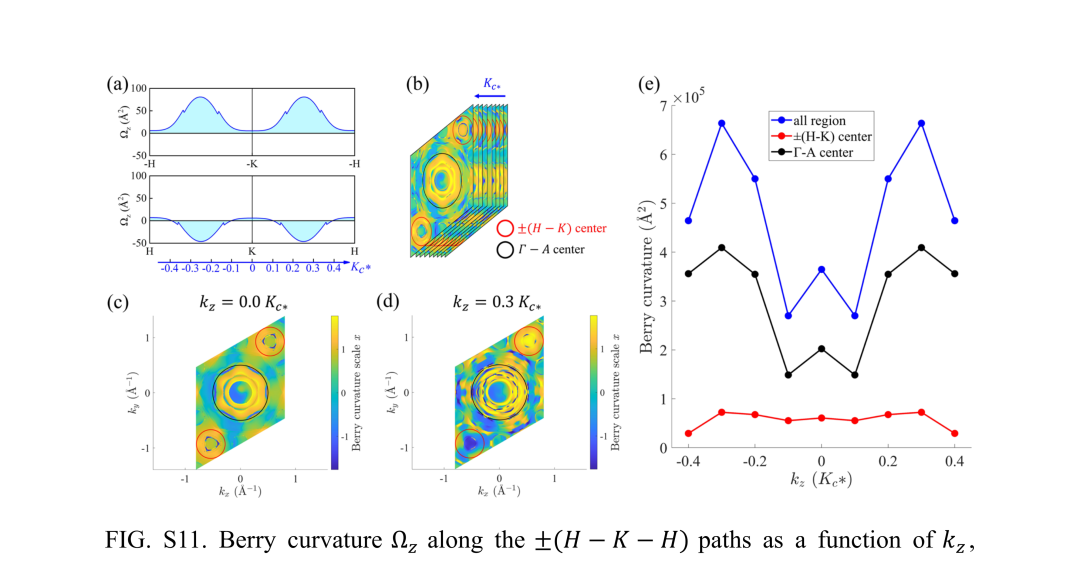

图S11 | Berry曲率沿±(H-K)路径的k_z分辨分析------抵消与净贡献。

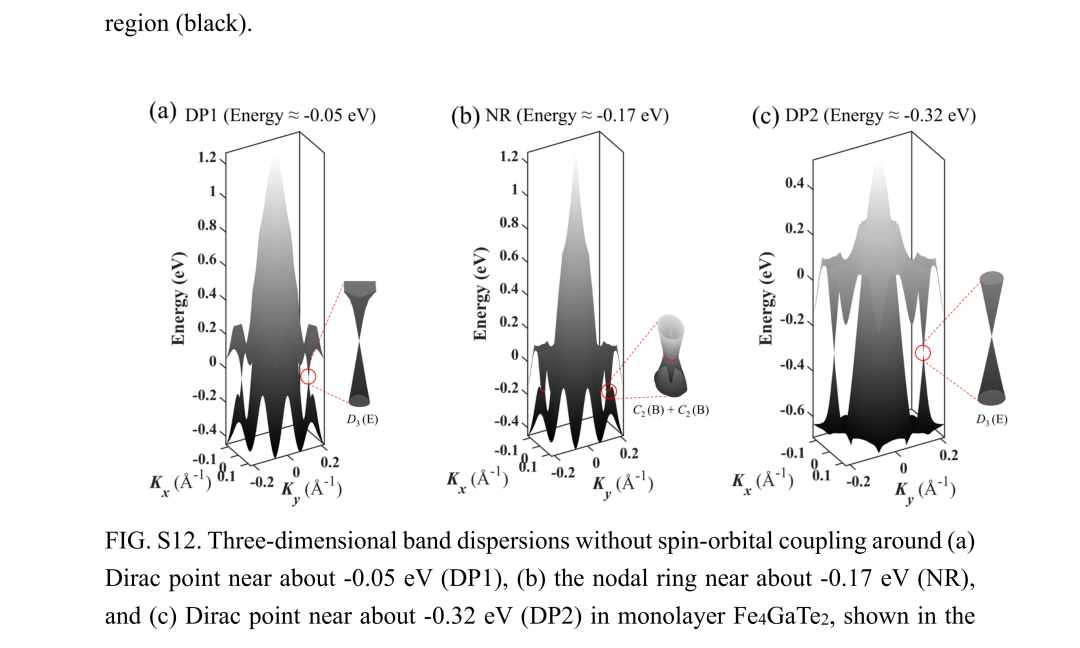

图S12 | 单层Fe₄GaTe₂中DP1/NR/DP2的三维能带色散。

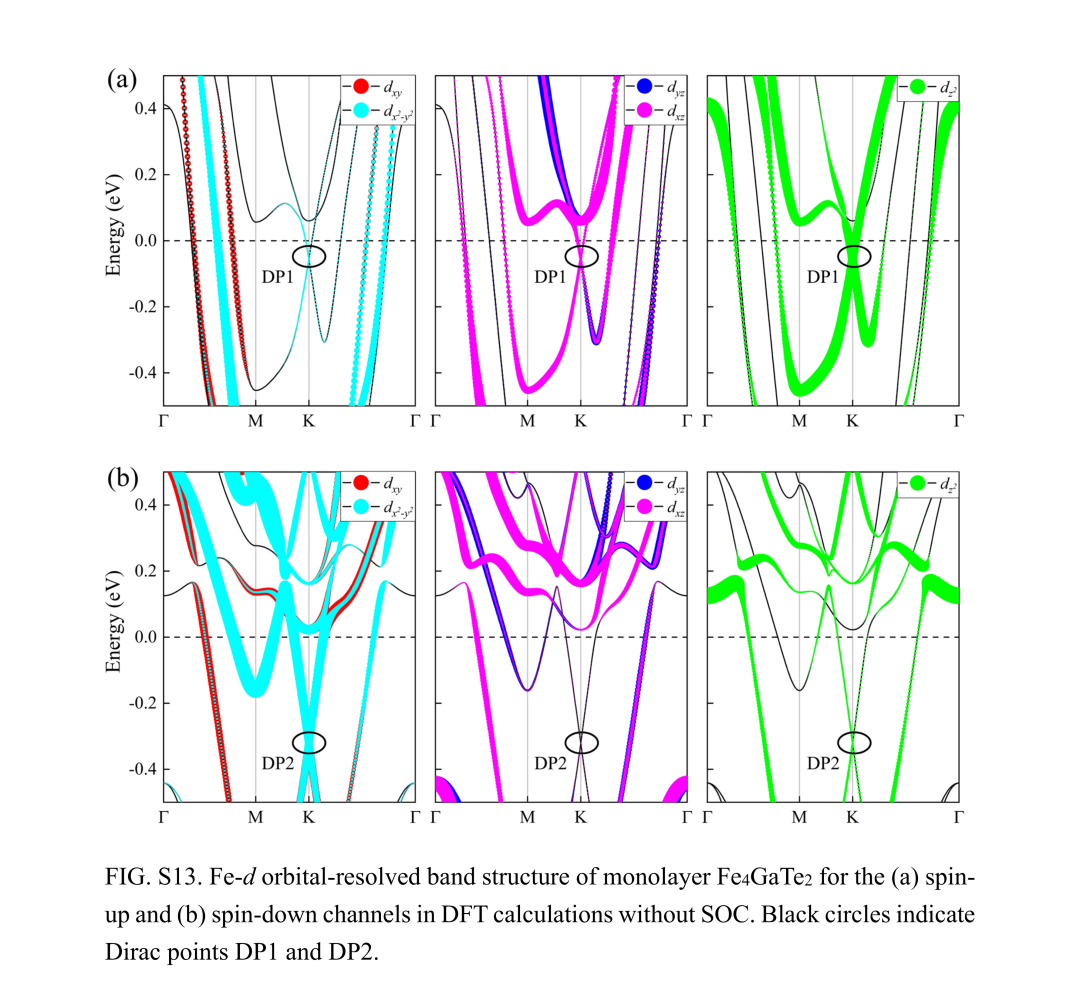

图S13 | 单层Fe₄GaTe₂无SOC Fe-d轨道分辨能带。

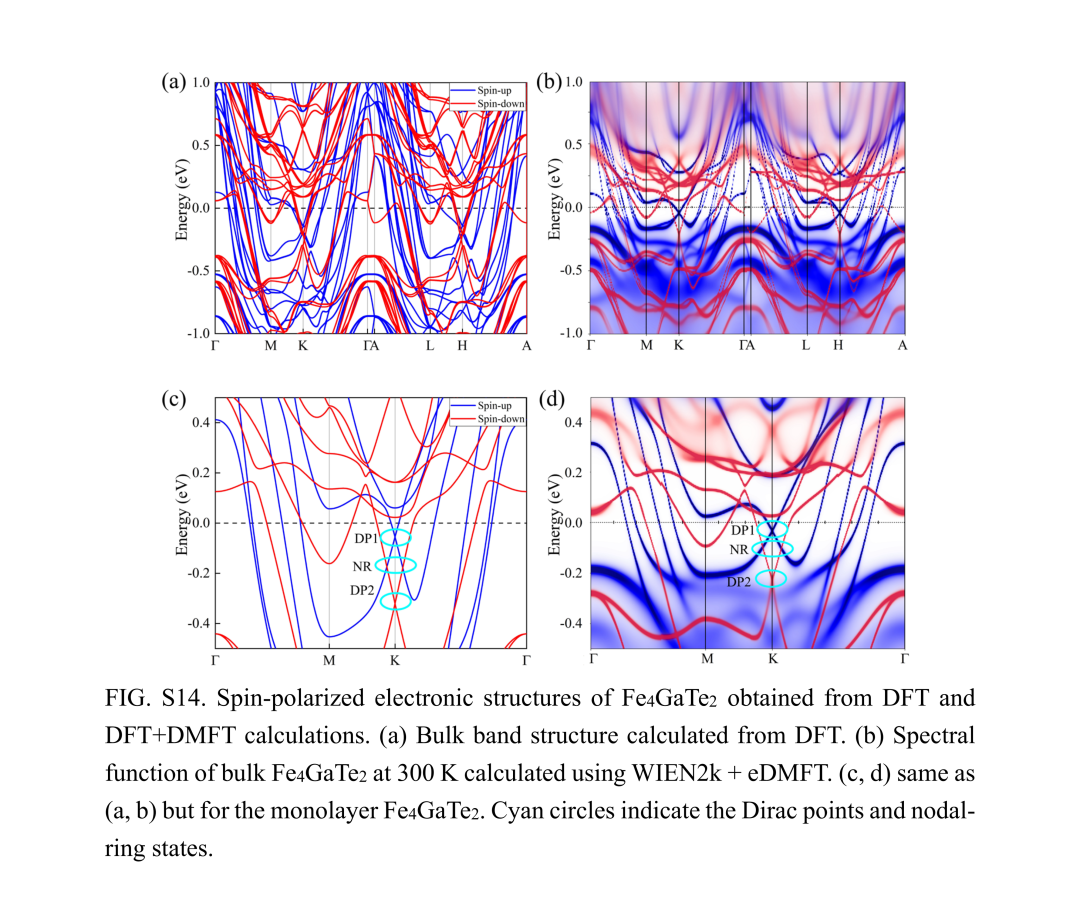

图S14 | DFT与DFT+DMFT电子结构对比------关联效应下Dirac点稳定。

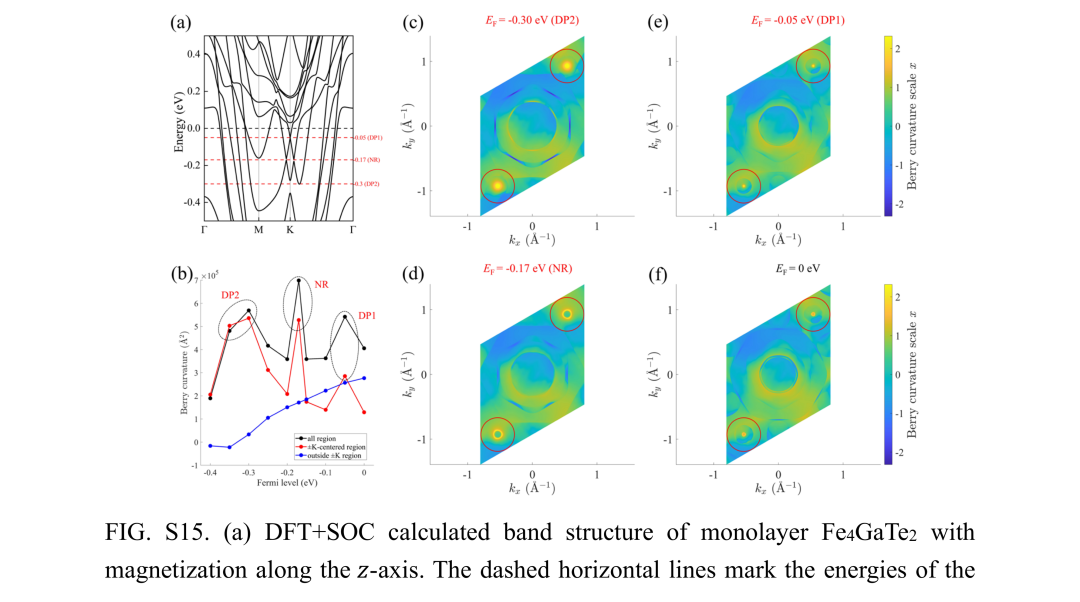

图S15 | DFT+SOC能带与二维BZ Berry曲率分布------±K点主导。
图S16 | 块体/少层/单层Fe₄GaTe₂的掺杂依赖MAE。

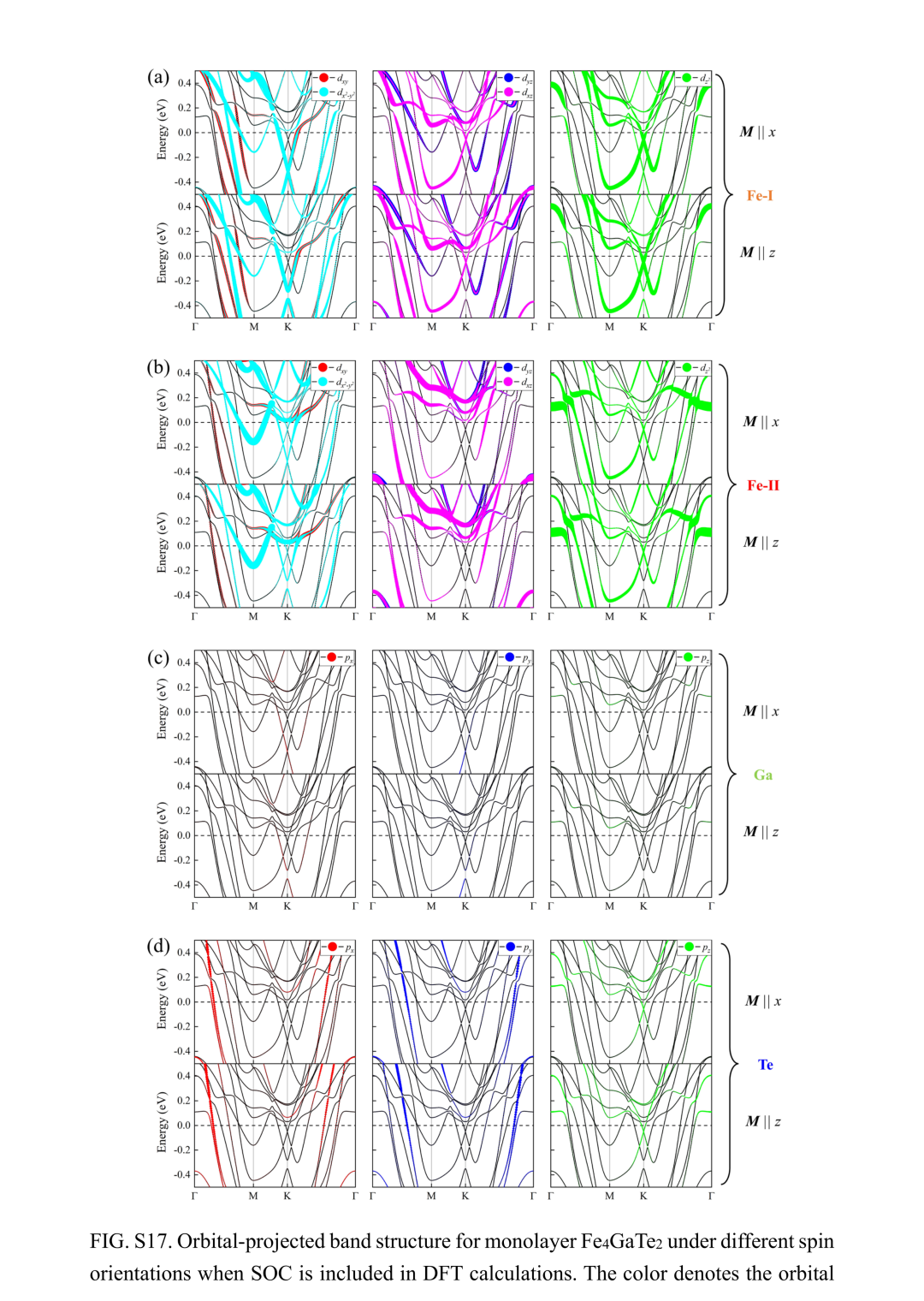

图S17 | 单层Fe₄GaTe₂含SOC的轨道投影能带（Fe-I/Fe-II/Ga/Te）。

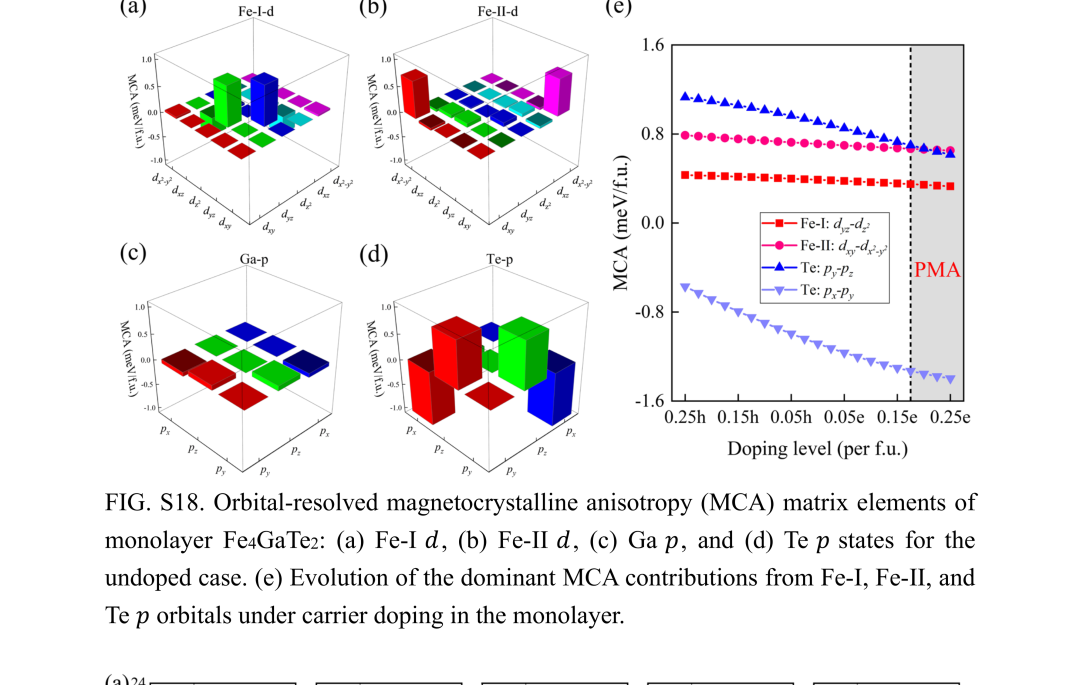

图S18 | 轨道分辨MCA矩阵元及掺杂演化------Te-p贡献驱动MAE反转。

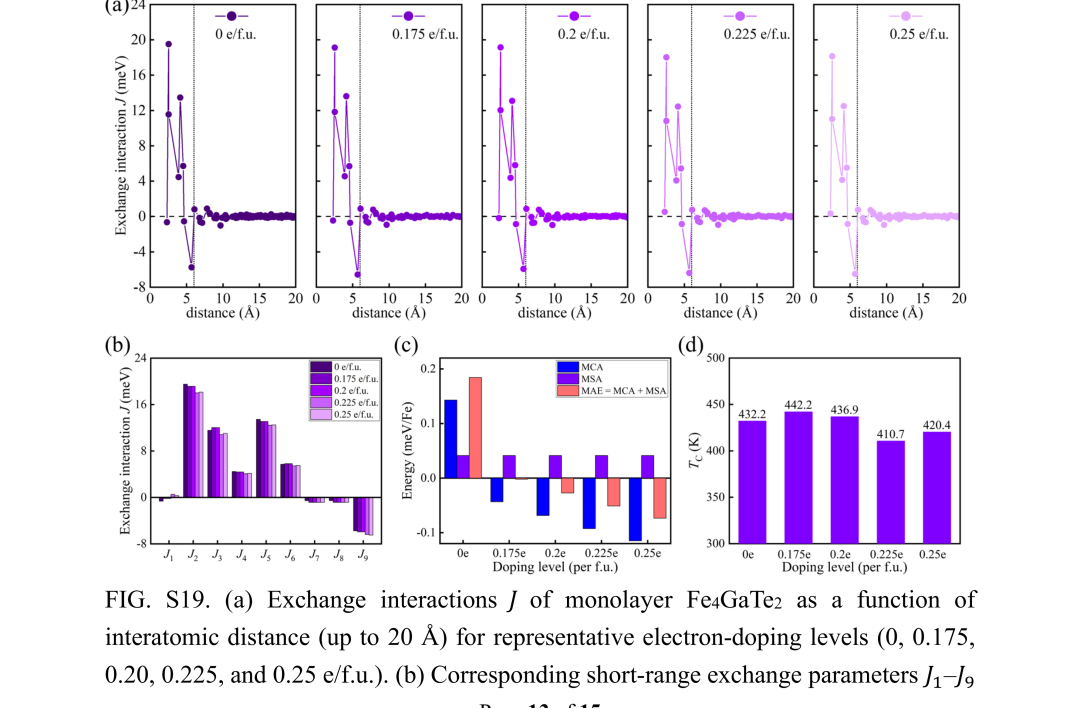

图S19 | 掺杂依赖交换作用、MCA/MSA分解和T_C。

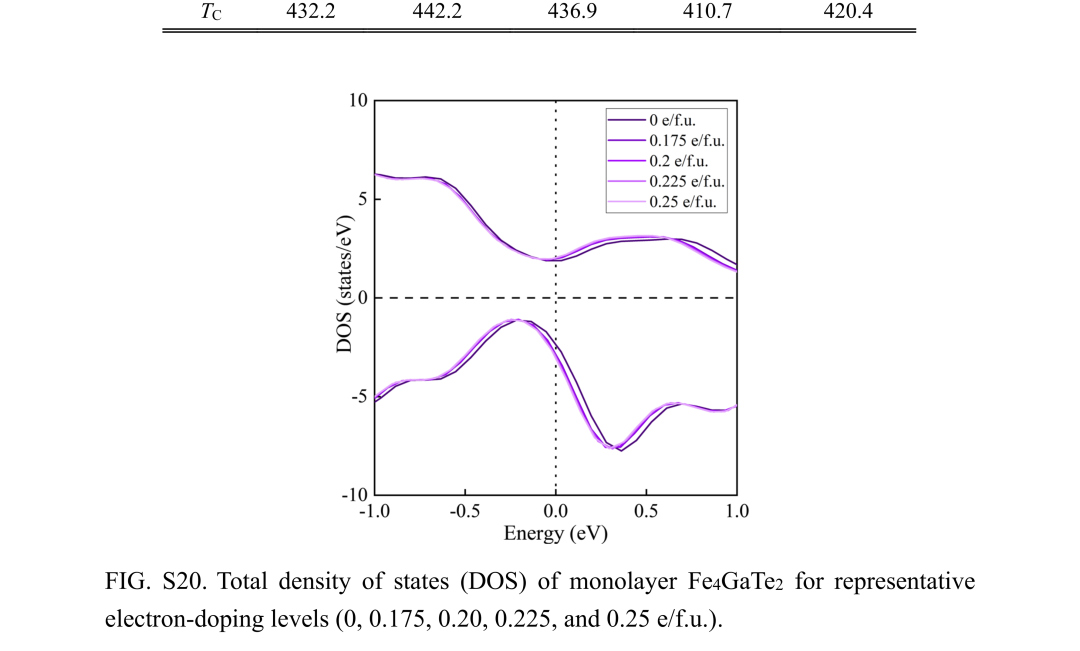

图S20 | 不同掺杂水平的总态密度------E_F处变化微弱。

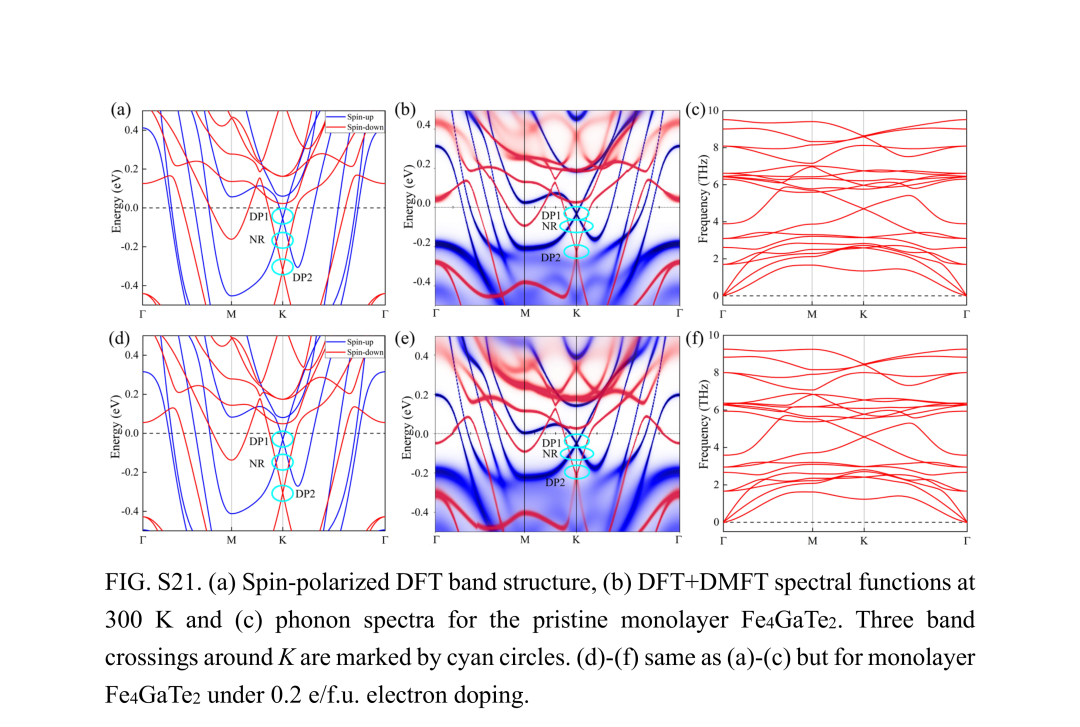

图S21 | 0.2 e/f.u.掺杂下DFT能带、DFT+DMFT谱函数和声子谱。

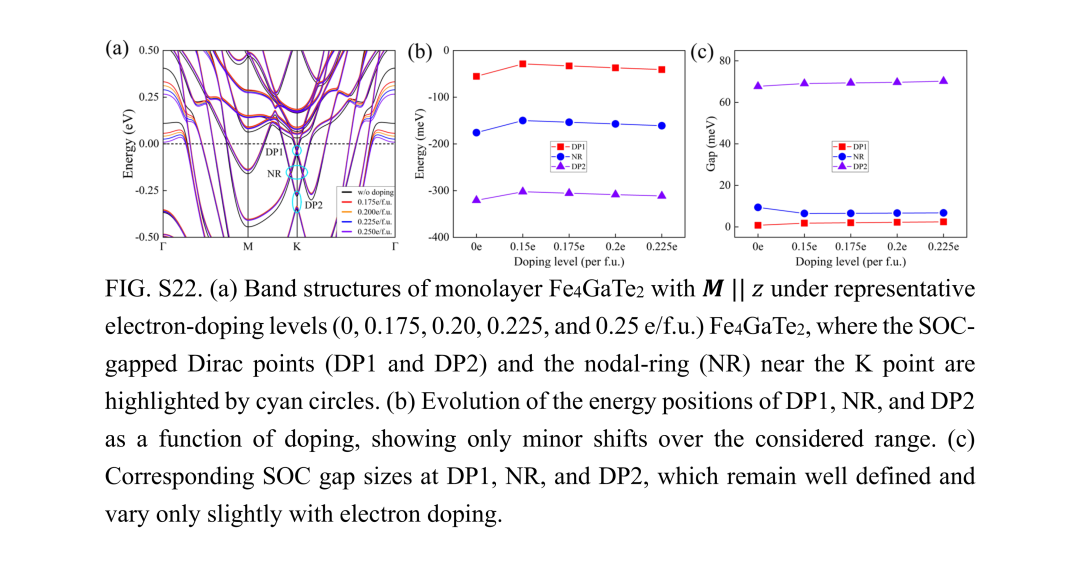

图S22 | 掺杂下SOC能隙DP1/NR/DP2的演化------能隙保持完好。
J.-W. Li, X.-F. Huang, Y. Hou | Phys. Rev. B 113, 064435 (2026) | vdW铁磁体 · 反常霍尔效应 · 磁各向异性 · 掺杂调控
