SDC命令详解：使用set_size_only命令进行约束

相关阅读

set_size_only命令用于在叶单元上显式设置一些属性（包括local_optz_off、const_prop_off、del_unloaded_gate_off、resyn_off和structure_off），以限制它们在优化过程中只能进行尺寸调整（其实它并不是一个SDC命令，归为此类只是为了方便管理）。如果想要移除这些属性，使用remove_attribute命令。

本文针对Design Compiler，但该命令同样存在于PrimeTime、IC Compiler等工具中，它们大致相同，略有差别。set_size_only命令的BNF范式（有关BNF范式，可以参考以往文章）为：

复制代码

set_size_only
    object_list
    [-all_instances]
    [true | false]
    //注：该命令的true或false参数一定要放在object_list参数后

对象列表/集合

指定一个对象列表/集合，包含叶单元对象。对于列表而言，如果有多于一个对象，需要使用引号或大括号包围（对使用集合无效），关于列表和集合的区别，可以参考下面的博客。

SDC命令详解：使用集合(Collection)而不是字符串(String)/列表(List)作为命令参数https://chenzhang.blog.csdn.net/article/details/147144571

指定所有实例

-all_instances选项指定该命令应用于多实例化设计(MIM)的叶单元（即设计没有唯一化）。如果指定的叶单元位于某个子设计的多实例化实例中，必须使用该选项，工具会将size_only设置应用到该子设计所有实例中的相同叶单元，否则会出现下面的错误。

复制代码

Error: -all_instances option must be used with instance cells when the parent instance is not unique. (UID-192)

size_only设置的影响

当设置叶单元的size_only属性时（为了简便，这里不严谨地把size_only称为属性），Design Compiler会尝试通过使用具有相同功能的单元替换以进行优化（需要注意的是，此时的size_only属性是显式设置的，这与因为时序约束等原因的隐式设置不同，可以使用report_attribute命令或get_attribute命令直接查看，而隐式设置的size_only属性只能使用report_cell命令、report_net命令或report_size_only命令间接查看，remove_attribute命令只能移除显式设置的size_only属性，隐式size_only属性的优先级高于显式size_only属性），使用list_size_only_types命令可以列出叶单元被设置size_only属性的原因（显式或隐式）。

下面展示了在GTECH格式（或者说Generic Technology格式）的叶单元上设置size_only属性后，造成了其优化受限。

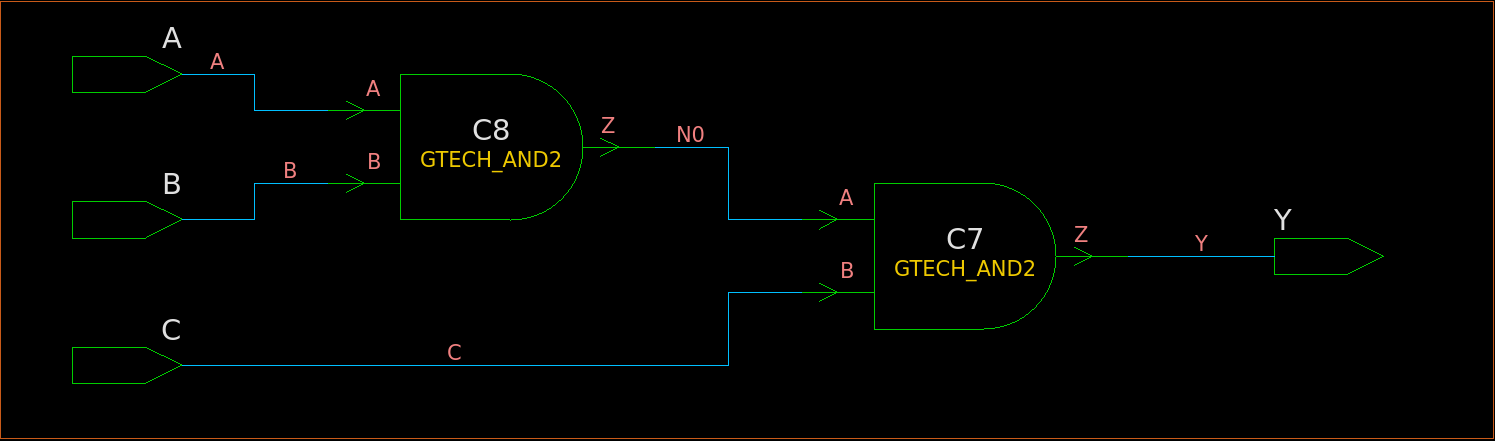

图1 GTECH格式网表

复制代码

dcnxt_shell> set_size_only [get_cells C8]
dcnxt_shell> set_size_only [get_cells C7]
dcnxt_shell> compile_ultra
dcnxt_shell> report_cell
****************************************
Report : cell
Design : top
Version: W-2024.09-SP2
Date   : Tue Aug  4 00:51:48 2026
****************************************

Attributes:
    b - black box (unknown)
    h - hierarchical
    n - noncombinational
    r - removable
   so - sizing only
    u - contains unmapped logic

Cell                      Reference       Library             Area  Attributes
--------------------------------------------------------------------------------
C7                        AND2XL          typical         3.528000  so
C8                        AND2XL          typical         3.528000  so
--------------------------------------------------------------------------------
Total 2 cells                                             7.056000

图1是综合前GTECH格式网表，而图2展示了此时的综合结果。

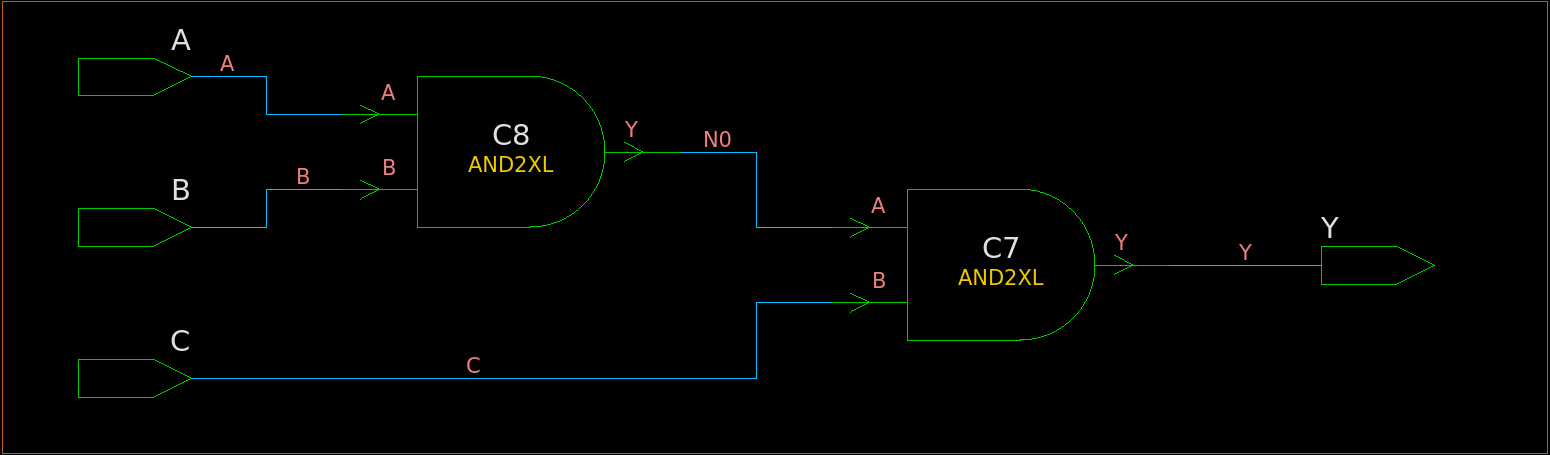

图2 设置size_only属性为true的综合后网表

接着将size_only属性设置为false后重新综合，综合结果如图3所示。

复制代码

dcnxt_shell> set_size_only [get_cells C8] false
dcnxt_shell> set_size_only [get_cells C7] false
dcnxt_shell> compile_ultra
dcnxt_shell> report_cell
 ****************************************
Report : cell
Design : top
Version: W-2024.09-SP2
Date   : Tue Aug  4 00:59:07 2026
****************************************

Attributes:
    b - black box (unknown)
    h - hierarchical
    n - noncombinational
    r - removable
    u - contains unmapped logic

Cell                      Reference       Library             Area  Attributes
--------------------------------------------------------------------------------
U1                        AND3XL          typical         4.233600
--------------------------------------------------------------------------------
Total 1 cells                                             4.233600

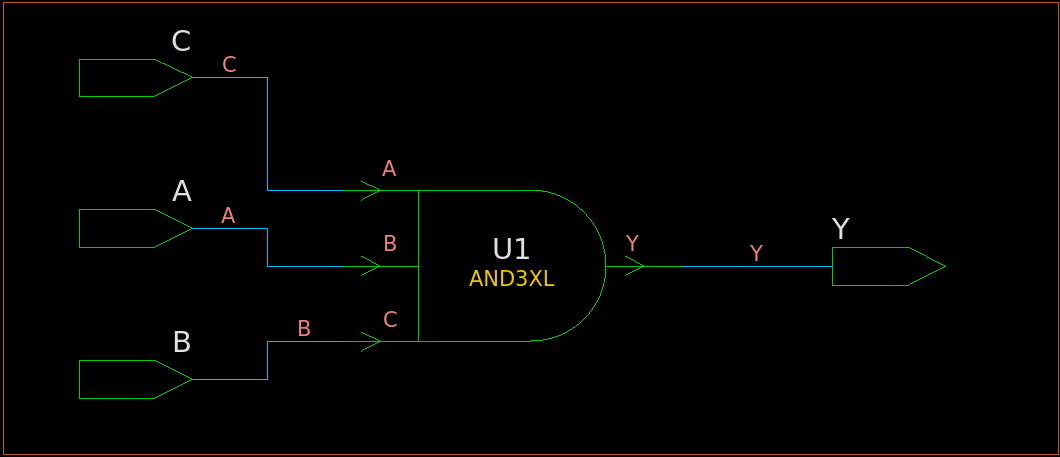

图3 设置size_only属性为false的综合后网表

Multicorner-Multimode支持

该命令对所有场景生效。
