Design Compiler：精确映射（-exact_map选项）

在Design Compiler中使用compile或compile_ultra命令进行综合时，可以指定-exact_map选项，此时Design Compiler将进行精确映射。

当读取RTL设计时，Design Compiler内置的HDL Compiler将设计转化为通用时序单元SEQGEN（或者称为Generic/Unmapped Sequential Cell）和GTECH单元（或者称为Generic Technology Cell）、可综合操作符等组成的网表，如例1和图1所示。

复制代码

// 例1
module simple_register (
    input clk,
    input rst_n,
    input d,
    output reg out
);

always @(posedge clk) begin
    if (~rst_n) begin
        out <= 0;
    end else begin
        out <= d;
    end
end

endmodule

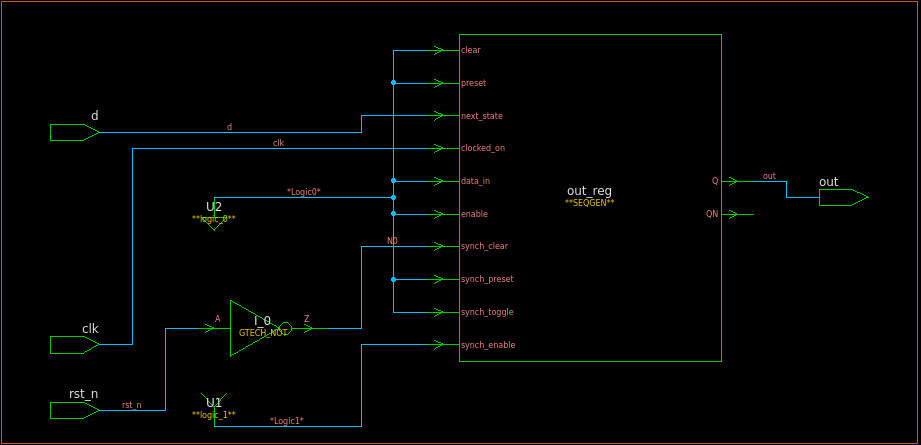

图1 通用时序单元和GTECH单元组成的网表

如果不使用-exact_map选项进行综合，Design Compiler会根据设计的实际情况，在将通用时序单元映射到具体的触发器或锁存器，并可能在考虑与之连接的GTECH单元的情况下，将部分组合逻辑功能融入触发器或锁存器的功能。图2和图3都有可能是例1的综合结果。

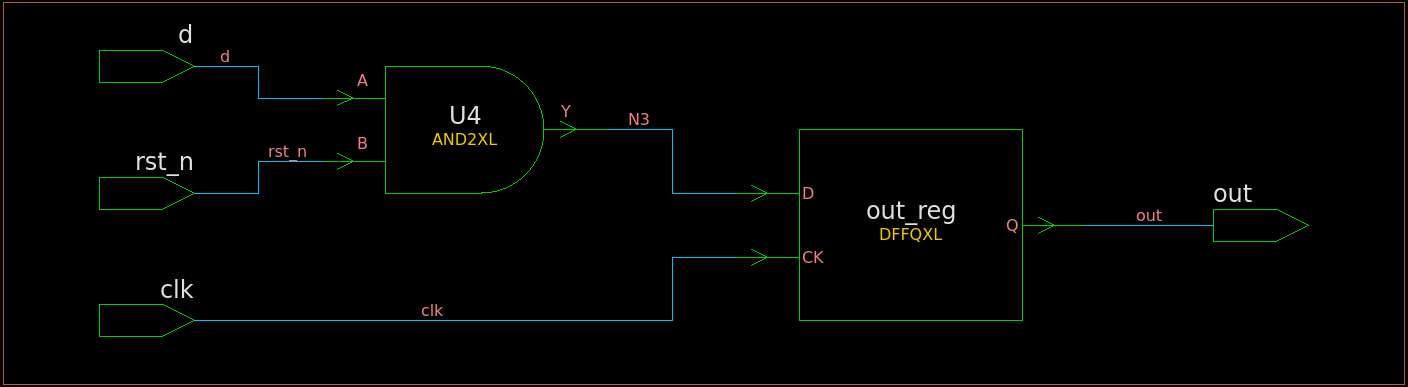

图2 例1的一种综合结果（非精确映射）

图3 例1的一种综合结果（非精确映射）

图3所示的综合结果使用了带同步复位端的触发器代替了图2中数据输入端前的数据选择器功能。

如果使用-exact_map选项进行综合，Design Compiler在进行映射时不会将与通用时序单元连接的GTECH单元考虑在内，配合sync_set_reset、sync_set_reset_local、sync_set_reset_all等综合指令一起使用，能使综合结果更加可预测，如下所示。

复制代码

// 例2
module simple_register (
    input clk,
    input rst_n,
    input d,
    output reg out
);

// synopsys sync_set_reset "rst_n"
always @(posedge clk) begin
    if (~rst_n) begin
        out <= 0;
    end else begin
        out <= d;
    end
end

endmodule

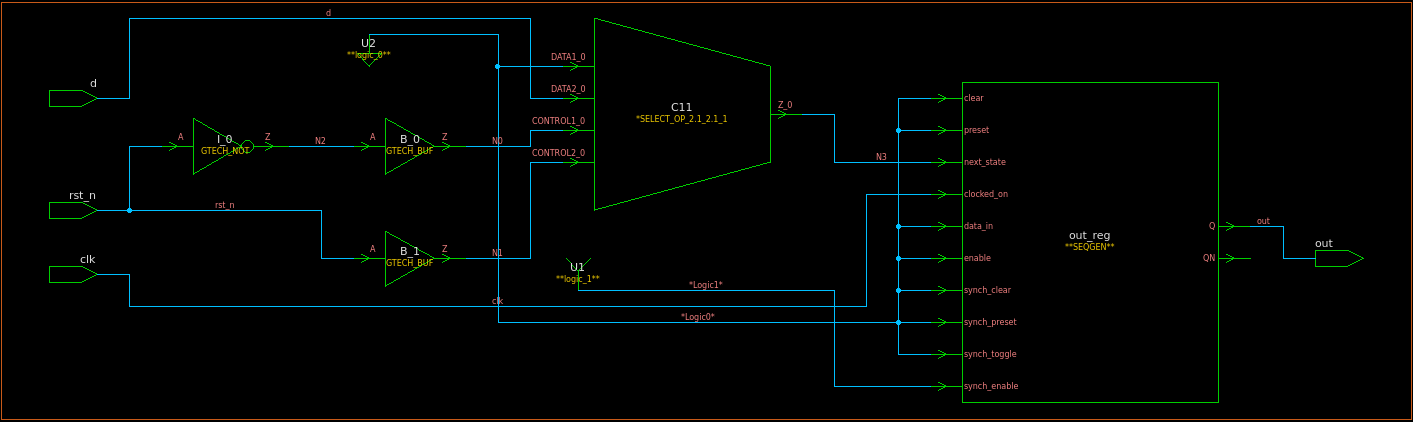

图4 通用时序单元和GTECH单元组成的网表

精确映射的结果是一个带同步复位端的触发器，如图5所示。

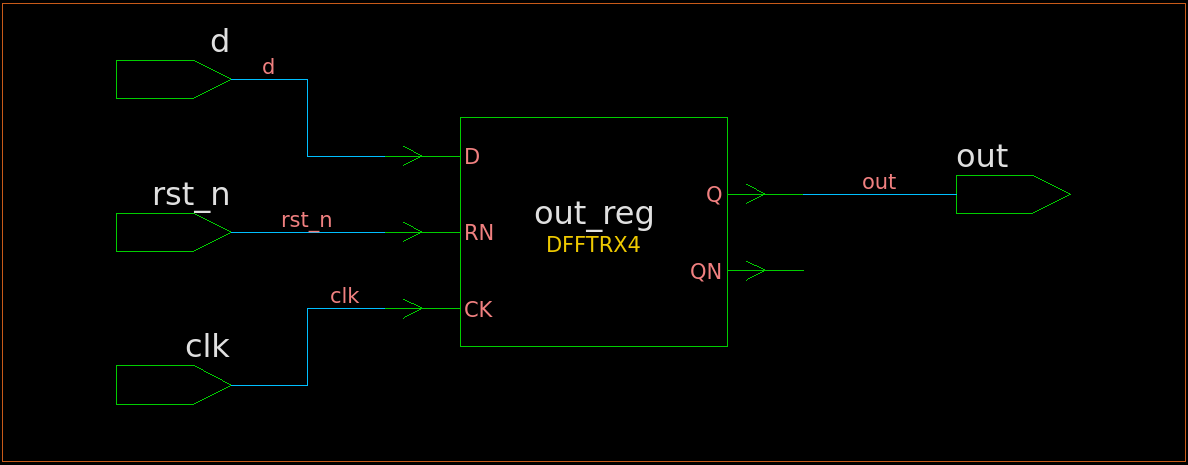

图5 例2的一种综合结果（精确映射）

但是，即使使用了精确映射，也无法保证引脚不交换。以例1为例，其触发器的下一状态方程为，如果令d为1，则，此时可以令，也就是说，把重新映射为，如图6所示。

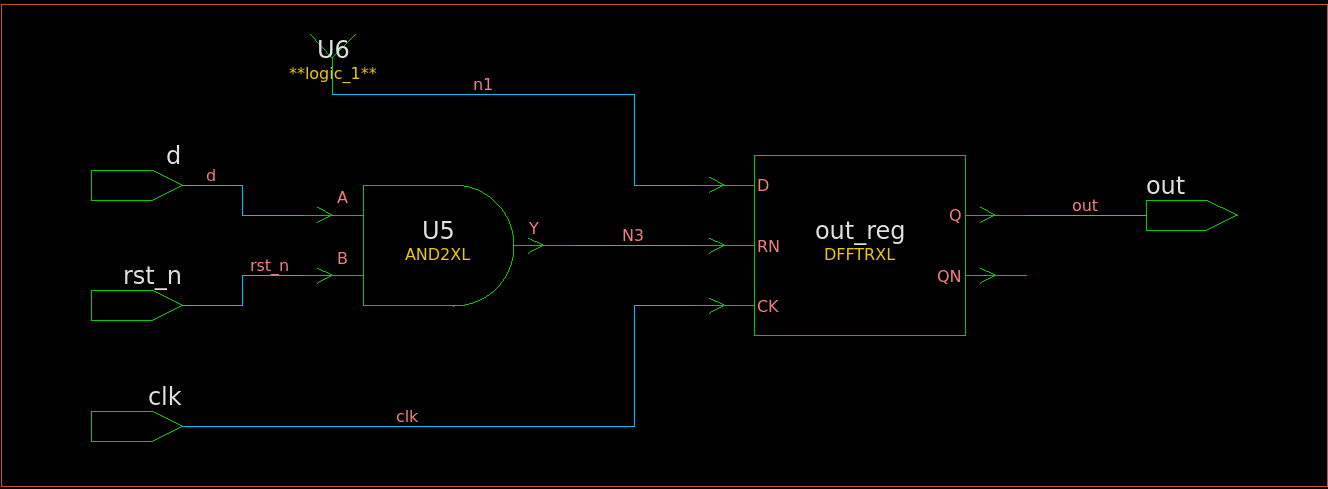

图6 例1的一种综合结果（精确映射）

下面有几点需要注意。

1、使用精确映射不代表无法使用单元的反向输出引脚(QN)，因为通用时序单元也有反向输出引脚(QN)。

2、精确映射会让Design Compiler在进行时序映射时更加保守，这可能会降低结果质量(QoR)。

3、如果使用了精确映射（-exact_map选项），综合时会自动禁止相位反转(Phase Inversion)，即自动使用-no_seq_output_inversion选项选项，此时不允许Design Compiler将反相器移动并穿过寄存器边界。

4、如果在使用精确映射（-exact_map选项）的同时，启动了门控时钟优化（-gate_clock选项），对于那些参与时钟门控优化的寄存器，工具可能无法遵守精确映射的要求。
