不同分子量PLA/PLLA对微球降解动力学的影响规律及机制解析

体系基础说明

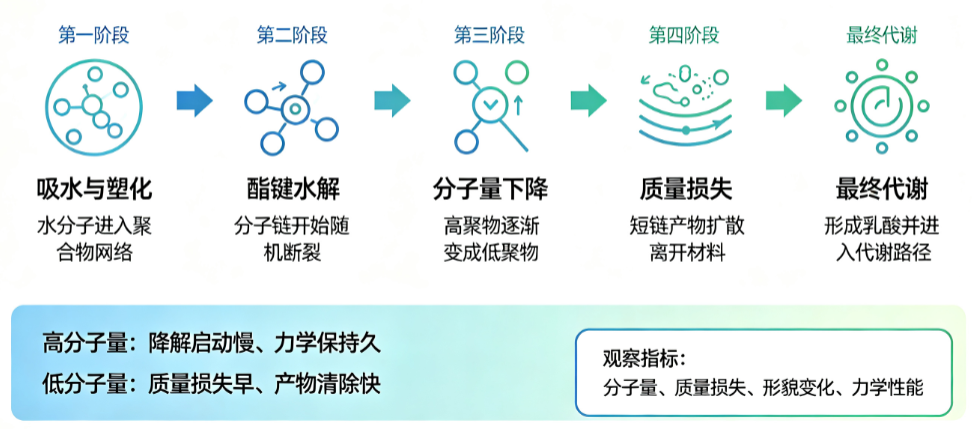

PLLA 为左旋聚乳酸，PLA 多指消旋聚乳酸 PDLLA；微球降解以本体水解机制为主，水分子渗入高分子内部，酯键随机断裂，分子量持续下降，之后才发生质量流失。

1、核心区分：分子量决定链段长度，不直接等于失重快慢；降解分为两个阶段：分子量下降阶段、质量溶出阶段

2、微球降解同时还受结晶度、粒径、孔隙、pH、介质环境共同干预

分子量如何作用于降解全过程

1、 高分子量 PLLA（Mw＞100 kDa）

• 链长更长，分子链缠绕紧密，材料致密；水分子渗透阻力大

• 第一阶段（分子量衰减）：酯键水解断裂速度慢，分子量下降周期长；微球外形可长时间维持完整，几乎无质量损失

• 第二阶段（质量溶出）：链段水解降低至临界分子量（约 10‑15 kDa）后，碎片具备水溶性，才会大量溶出失重

• 整体表现：前期几乎无失重，滞后期长；完整微球可维持数周‑数月；适合长效缓释模型

• 短板：降解后期大量碎片释放；致密微球内部酸性降解产物不易排出，易产生局部自催化效应

2、 中分子量 PLLA（Mw 30‑80 kDa，微球制备较常用区间）

• 分子缠绕程度适中，水分子可以平稳渗入内部

• 分子量平稳下降，无需极长等待周期；到达临界分子量后逐步发生质量流失

• 突释可控，降解‑释药匹配度好，不易出现极端滞后期或快速崩解

• 适用：多肽、小分子载药微球，数天至数周释放模型

3、 低分子量 PLA/PLLA（Mw＜20 kDa）

• 链段短，分子缠绕弱，水分子极易渗透进入材料内部

• 酯键接触水概率高，分子量快速下跌；短时间达到水溶性临界分子量

• 快速发生质量溶出，微球易崩解破碎；滞后期很短甚至无明显滞后期

• 风险：降解速度过快，早期药物大量释放；降解产生大量乳酸，局部 pH 快速下降，加剧自催化，进一步加速降解

PLLA 结晶度带来的叠加效应

• 高分子量 PLLA：更容易结晶；结晶区分子排列紧密，水分子难以进入，进一步拖慢降解；无定形区优先水解

• 低分子量 PLLA：结晶能力弱，无定形占比高，水分子更容易渗透，降解进一步加快

• PDLLA（消旋 PLA）本身几乎无结晶，分子量对降解的影响会更直接，没有结晶带来的额外减速效应

分子量对微球关键性能连锁影响

1、 释药行为

高 Mw：长滞后期，前期释放很少，后期爆发式释放

中 Mw：接近持续缓释

低 Mw：快速崩解，明显突释

2、 微球成型与包封率

高分子量：有机相黏度高，更容易得到完整微球，有利于提升亲水药物包封率；黏度过高易出现黏连

低分子量：有机相黏度低，微球成型难度上升，更容易破球，包封率下降

3、 自催化效应

高分子量致密微球：降解产生的乳酸被困颗粒内部，局部酸化，出现内部降解快于表面的异相降解现象

低分子量微球：孔隙多，酸性产物更容易向外扩散，自催化效应相对缓和

4、 机械强度

分子量越高，微球力学强度越好；低分子量微球力学弱，介质中容易破碎

研发实操常见误区

**误区 1：**分子量越高，整体降解越慢。高分子量前期几乎不失重，但链段断裂到临界分子量后会快速崩解，并非匀速变慢

**误区 2：**只看失重曲线判断降解，忽略分子量变化。高分子样品外观完好、质量不变，内部分子量可能已大幅下降，需 GPC 监测分子量

**误区 3：**直接套用文献分子量‑降解时间。相同分子量，粒径、孔隙、结晶度、缓冲 pH 不同，降解周期会成倍变化

**误区 4：**把 PLLA 与 PDLLA 混为一谈。同分子量下，PDLLA 无结晶，降解快于半结晶 PLLA

实验选型参考

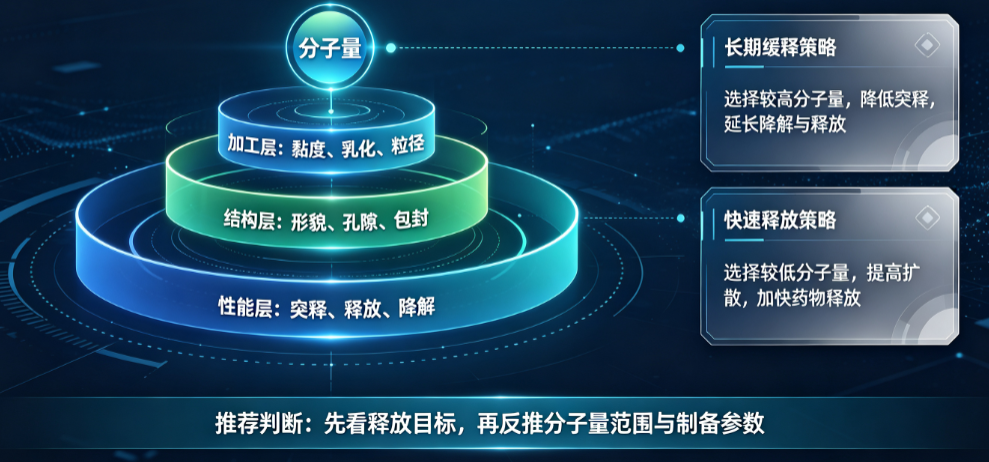

• 需要长周期缓释（4 周以上）：选用高分子量 PLLA，重点评估内部自催化

• 数天‑3 周中等释放周期：优先中分子量 30‑80 kDa PLLA/PDLLA

• 需要快速崩解短期释放：选用低分子量 PLA，重点管控突释风险

• 载亲水多肽、蛋白：兼顾成型包封率，不建议一味选用过低分子量

• 优化技巧：不同分子量共混，可调节降解曲线，消除长滞后期，实现更接近零级的释放行为
