矢网VNA核心流程与参数详解

一、2端口VNA的核心流程与参数详解

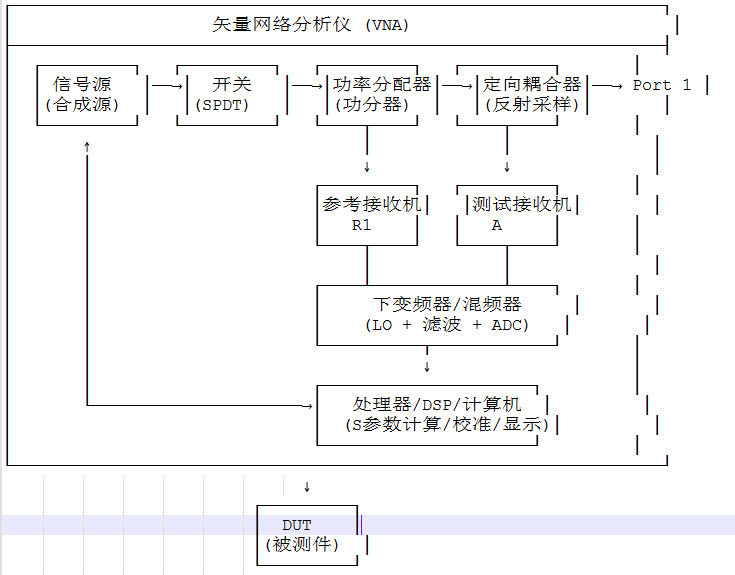

矢量网络分析仪（VNA）本质上是一台同时集成信号源和接收机的精密测量仪器 。一个典型的 2 端口 VNA 由以下核心模块构成：

1、信号流程详解（以 Port 1 激励为例）

步骤 1：信号源产生激励信号

VNA 内部的合成信号源产生一个精确可控的射频测试信号（正弦波），频率在设定范围内逐步扫描。

信号源可以是：

• VCO（压控振荡器）：相位噪声性能好，频率精度较低

• 数字频率合成器（DDS/PLL）：频率精度高，成本较高

步骤 2：信号分离与分配

激励信号经过开关到达端口后，首先进入一个电阻式功率分配器，将信号一分为二：

路径	名称	作用
路径 1	参考信道（Reference Channel）	作为原始激励信号的基准，用于后续比值计算
路径 2	激励信道（Stimulus Channel）	经过定向耦合器后输出到测试端口，注入 DUT

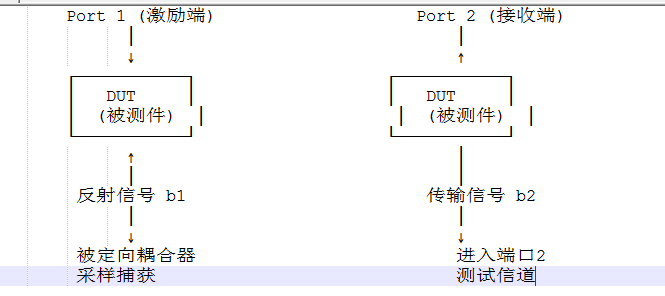

步骤 3：DUT 产生反射与传输

激励信号到达 DUT 后，发生两种物理现象

• 反射信号（b1） ：在 DUT 输入端口处，一部分能量被反射回来，通过定向耦合器进入 A 接收机（反射接收机）

• 传输信号（b2） ：穿过 DUT 到达端口 2，进入 B 接收机（传输接收机）

步骤 4：参考信号与测试信号的同步接收

VNA 在每个端口都配置了定向耦合器（或定向桥），用于无侵入地分离入射波、反射波和传输波。

以 Port 1 激励为例，此时激活的接收机为：

• R1：参考接收机（测量原始激励信号的幅度和相位）

• A：反射接收机（测量从 DUT 反射回来的信号）

• B：传输接收机（测量穿过 DUT 到达端口 2 的信号）

关键设计 ：VNA 在任意时刻只使用 3 个有源接收机（R1 + A + B 或 R2 + A + B），通过开关切换激励端口来实现全二端口测量

步骤 5：下变频与数字化

三路射频信号（R、A、B）进入接收机后，经过以下处理链

• 混频器：将高频 RF 信号与 LO 信号混频，下变频为固定的中频（IF）

• 锁相技术 ：信号源和接收机共用同一时基，确保在频率变换过程中幅度信息和相位信息不丢失

• ADC：中频信号经模数转换变为数字信号，供 DSP/处理器处理

步骤 6：S 参数计算与显示

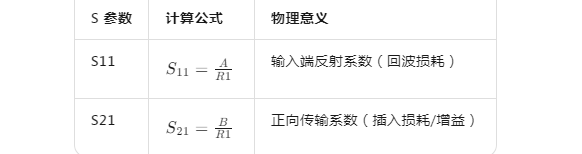

处理器对三路数字信号进行比值运算：

当激励切换到 Port 2 时，同理可得：

• S22 = A / R2（输出端反射系数）

• S12 = B / R2（反向传输系数）

比值测量的妙处 ：由于 S 参数是测试信号与参考信号的比值，激励源的绝对输出功率波动会被抵消，测量结果更加稳定精确

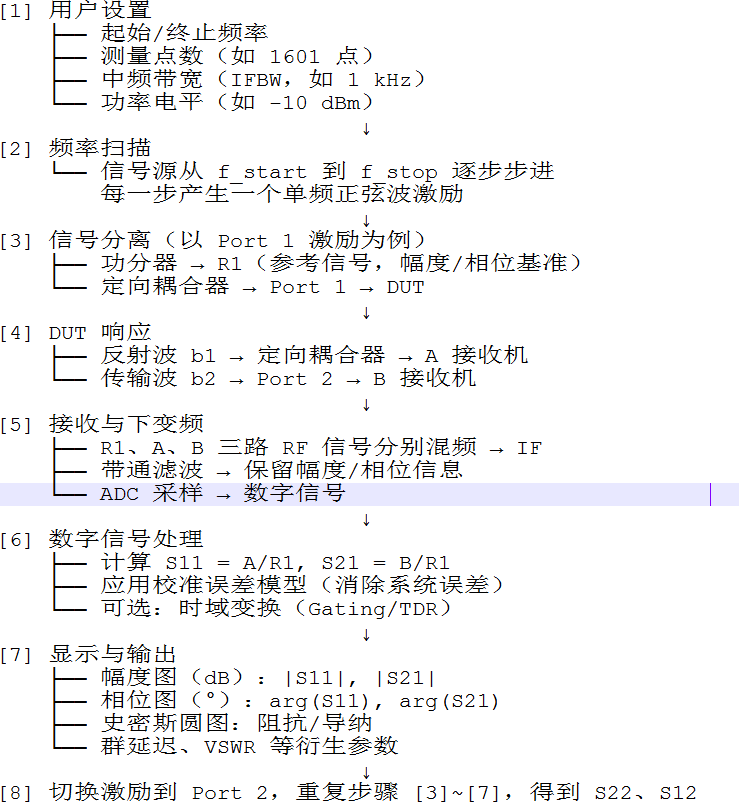

2、完整工作流程图（文字版）

3、关键内部组件详解

1. 定向耦合器（Directional Coupler）

• 作用：分离入射波和反射波，实现非侵入式采样

• 耦合度：通常 -10 dB ~ -20 dB（即采样信号比主信号低 10~20 dB）

• 方向性：决定反射测量的动态范围

2. 开关（RF Switch）

• 作用：将单一信号源路由到不同端口，实现多端口测量

• 类型：SPDT（单刀双掷）、SP4T 等

• 注意：开关的不完美会导致测试信号泄漏到非激励端口，引入误差

3. 接收机（Receiver）

现代 VNA 普遍采用超外差架构：

• 第一级混频：RF → 第一中频（如 7.6 MHz）

• 第二级混频：第一中频 → 第二中频（如 4 kHz）

• 多级滤波：抑制镜像频率和杂散

• 高分辨率 ADC：确保幅度和相位精度

4. 处理器/DSP

• 执行 S 参数计算

• 运行校准算法（SOLT、TRL、ECal 等）

• 支持时域变换（通过 FFT 将频域数据转换到时域）

VNA 通过锁相环（PLL）技术 ，使信号源和本振（LO）锁定在同一参考时钟上。这样，下变频后的中频信号不仅保留了原始 RF 信号的幅度信息，其相位差也精确对应于原始信号的相位差

4、校准：消除系统误差

VNA 内部存在不可避免的系统性误差（耦合器方向性有限、端口失配、传输线损耗等），必须通过校准来消除。

常用校准方法：

校准类型	标准件	适用场景
SOLT	Short, Open, Load, Through	同轴测量，最常用
TRL	Thru, Reflect, Line	非同轴环境（PCB、波导）
ECal	电子校准模块	快速自动化校准

校准的本质是解方程：通过测量已知标准件的响应，建立误差模型，反推出 DUT 的真实 S 参数

VNA 的核心工作流程是：信号源产生已知激励 → 定向耦合器分离入射/反射/传输波 → 三路接收机同步采样 → 下变频保留幅相信息 → 数字化后做比值运算 → 经校准算法输出 S 参数。 整个过程的关键在于**"比值测量"** 和**"锁相相干接收"**，这使得 VNA 能够在宽频带内以极高精度同时获取网络的幅度响应和相位响应。

二、4端口VNA的核心流程与参数详解

1、4 端口 VNA 与 2 端口的本质区别

对比项	2 端口 VNA	4 端口 VNA
S 参数数量	4 个（S11, S12, S21, S22）	16 个（4×4 矩阵）
激励切换次数	2 次（Port 1 → Port 2）	4 次（Port 1→2→3→4）
开关矩阵	SPDT（单刀双掷）	SP4T 或更复杂矩阵
接收机数量	3 个有源（R, A, B）	通常 8 个（4 参考 + 4 测试）
校准复杂度	12 项误差模型	通常 30 项或更多
典型应用	滤波器、放大器	差分对、平衡器件、MIMO 天线

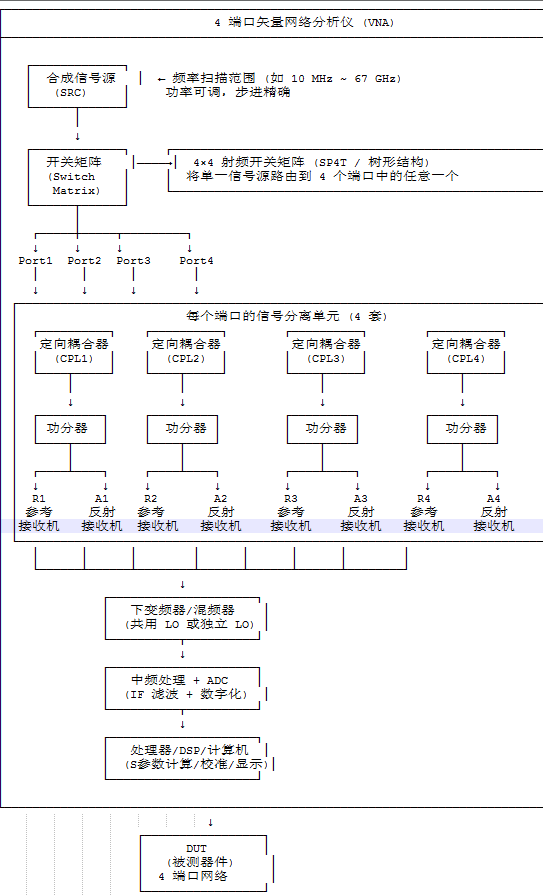

2、4 端口 VNA 完整内部架构框图

3、以 Port 1 激励为例的详细信号流程

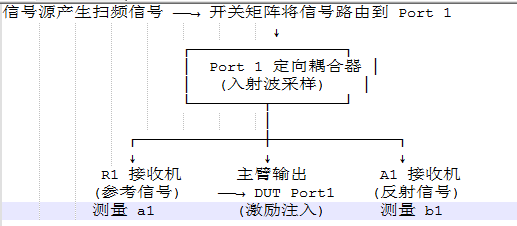

阶段 1：信号源与开关矩阵

关键操作：

• 开关矩阵将信号源连接到 Port 1

• Port 2、3、4 的开关处于断开/负载状态（或被特定阻抗端接）

• Port 1 的定向耦合器分离出两路信号：

  • R1：参考接收机，测量入射波 a1​ 的幅度和相位

  • A1：反射接收机，测量从 DUT 反射回来的波 b1​

阶段 2：DUT 产生反射与传输

信号 a1​ 注入 DUT 的 Port 1 后，产生以下响应：

• b1​ ：在 Port 1 处被反射，被 A1 接收机捕获

• b21​ ：传输到 Port 2，进入 A2 接收机（或 Port 2 的测试接收机）

• b31​ ：传输到 Port 3，进入 A3 接收机

• b41​ ：传输到 Port 4，进入 A4 接收机

注意：在 4 端口 VNA 中，每个端口都有独立的反射接收机（A1~A4），当某端口作为接收端时，其 A 接收机测量的是传输信号而非反射信号。

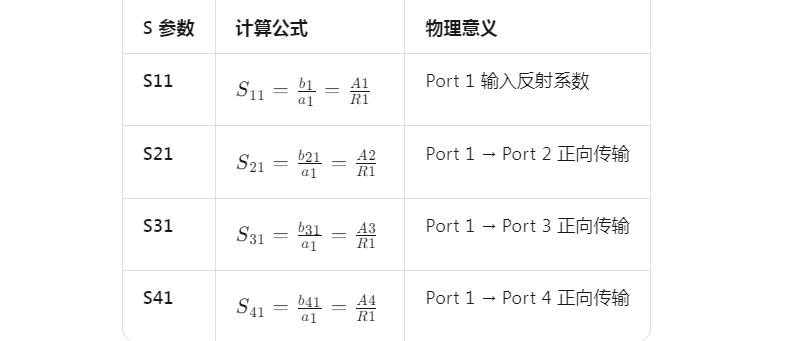

阶段 3：S 参数计算（Port 1 激励时）

当 Port 1 激励时，一次扫描可同时计算 4 个 S 参数：

核心原理 ：所有传输测量都以 R1（参考接收机） 为基准做比值，消除信号源功率波动的影响

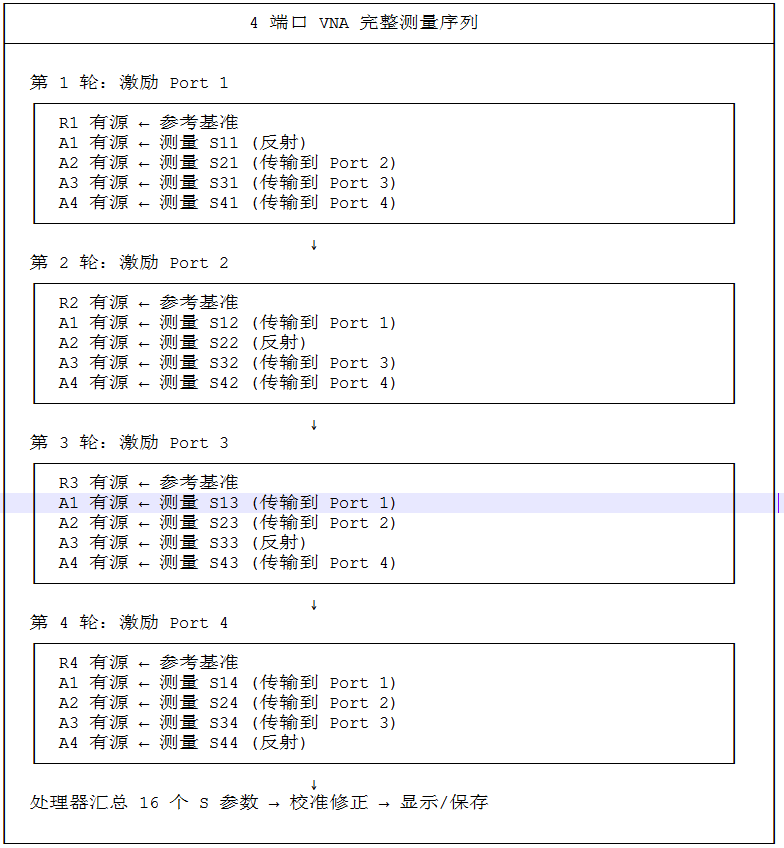

4、完整 16 项 S 参数测量流程

4 端口 VNA 需要 4 次激励切换 来完成全部 16 个 S 参数的测量：

5、4 端口 VNA 的接收机架构细节

1.两种常见架构

架构类型	接收机数量	特点
独立接收机架构	8 个（R1~R4 + A1~A4）	每轮激励可同时测量所有响应，速度快
共享下变频架构	4 个 RF 前端 + 共享 IF	成本较低，通过开关切换接收通道

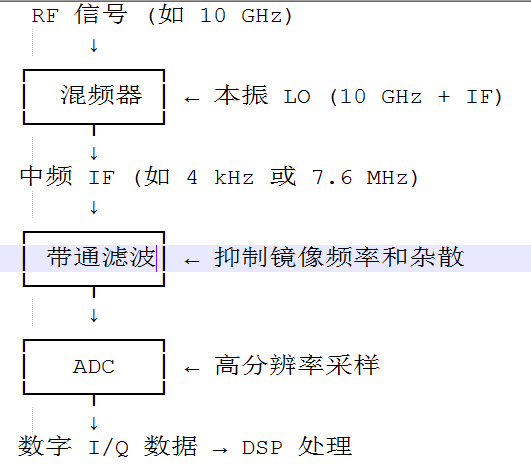

2.下变频与数字化流程（以一路为例）

锁相关键：信号源、LO 和所有接收机共用同一 10 MHz 参考时钟，确保相位相干性

6、4 端口 VNA 的典型应用场景

1. 差分/共模 S 参数测量

将 4 个物理端口映射为 2 个逻辑差分端口，直接测量混合模式 S 参数：

• SDD21：差分插入损耗

• SCC21：共模插入损耗

• SCD21：差模→共模转换

2. 多天线 MIMO 系统

同时测量 4 个天线端口的全部 S 参数矩阵，分析天线间隔离度（如 S21, S31, S41 等）。

3. 平衡-不平衡变压器 (Balun)

测量 3 端口或 4 端口 Balun 的单端-差分转换特性。

4. 复杂射频前端模块

如收发模块、开关矩阵、耦合器网络等，需要全面了解所有端口间的交互。

4 端口 VNA 的核心工作流程是：信号源 → 开关矩阵 → 依次激励 4 个端口 → 每个端口的定向耦合器分离入射/反射波 → 8 路接收机同步采样 → 下变频数字化 → 计算 16 个 S 参数 → 多端口误差模型校准修正。 相比 2 端口，其本质扩展在于开关矩阵的复杂化 和接收机数量的倍增，使得一次完整的 4 端口测量需要 4 轮激励切换，但能一次性获得完整的 4×4 S 参数矩阵。

三、4端口的S参数怎么转换为混合模式 S 参数

1、核心前提：端口映射约定（最重要！）

混合模式转换的第一件事情是明确单端端口如何组成差分/共模端口对。不同的约定会导致公式完全不同，这是最容易出错的地方。

工程界存在两种主流约定，本文以方式 B（Wiley/Keysight/COMSOL 通用约定）为主进行讲解：

约定	差分端口 1 (D1)	差分端口 2 (D2)	使用方
方式 A	单端 1 (+) & 2 (−)	单端 3 (+) & 4 (−)	Anritsu、部分国内教材
方式 B ⭐	单端 1 (+) & 3 (−)	单端 2 (+) & 4 (−)	Keysight、COMSOL、Teledyne、Wiley 教材

⚠️ 务必确认你的 S4P 文件或 VNA 的端口顺序！ 若使用方式 A，只需将下文中所有涉及端口 2 和 3 的公式对调即可。

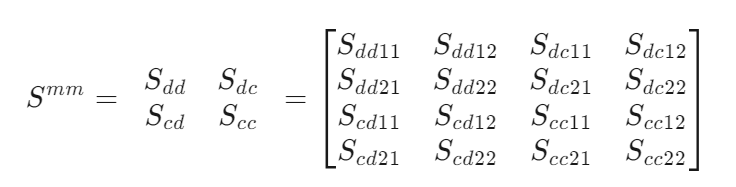

2、混合模式 S 参数矩阵结构

4 端口单端网络描述为 4×4 矩阵 Sse ，混合模式网络则重组为 4×4 矩阵 Smm，按物理意义分为 4 个 2×2 子矩阵

象限	子矩阵	物理意义
左上	Sdd​	差分输入 → 差分响应（最关心的主通道）
右下	Scc​	共模输入 → 共模响应
右上	Sdc​	共模输入 → 差分响应（共模干扰敏感度）
左下	Scd​	差分输入 → 共模响应（模式转换/EMI 发射源）

3、转换的数学原理

1.功率波的定义

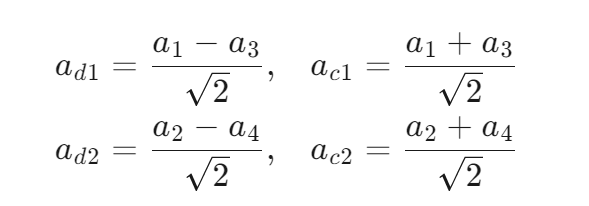

对方式 B（D1=1&3, D2=2&4），定义混合模式入射波和反射波

同理定义反射波 bd1​,bc1​,bd2​,bc2​ 。

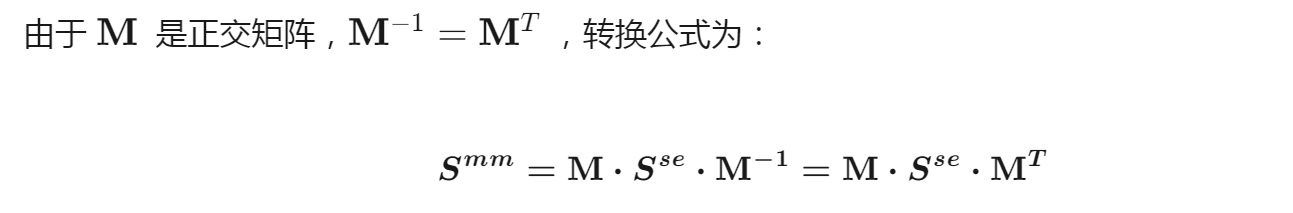

2. 转换矩阵 M

将单端波向量与混合模式波向量关联

4、完整转换公式（方式 B：1&3=D1，2&4=D2）

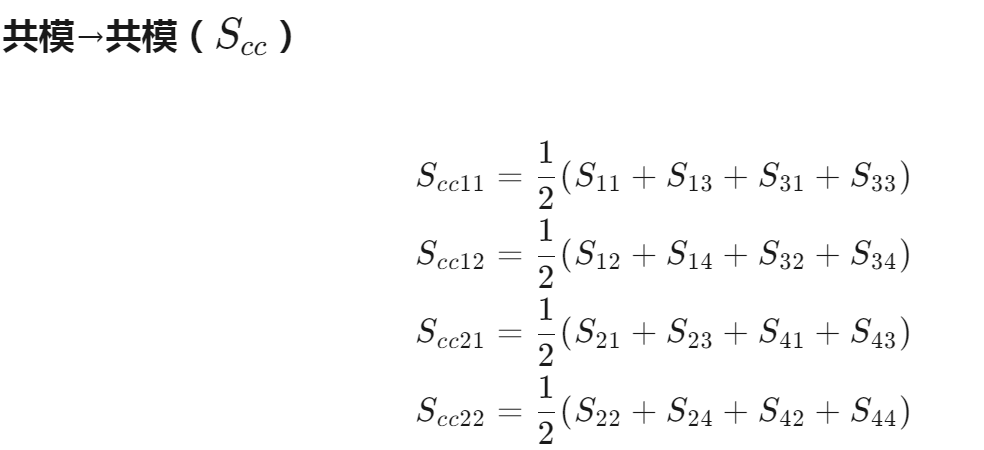

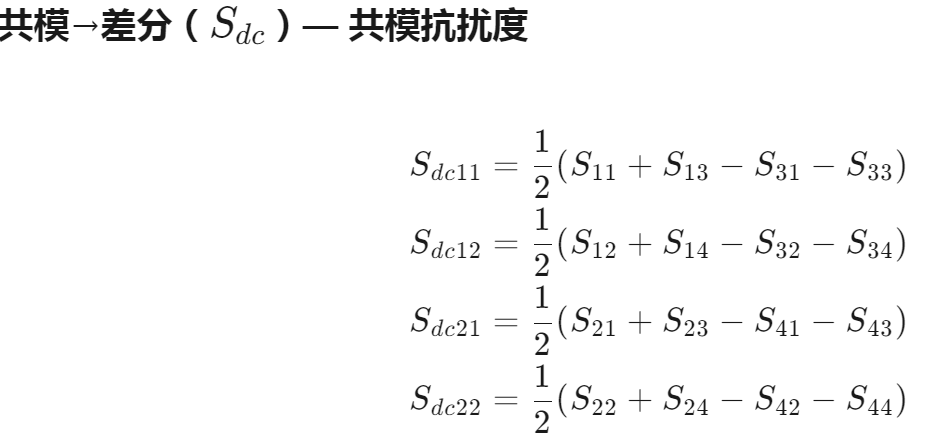

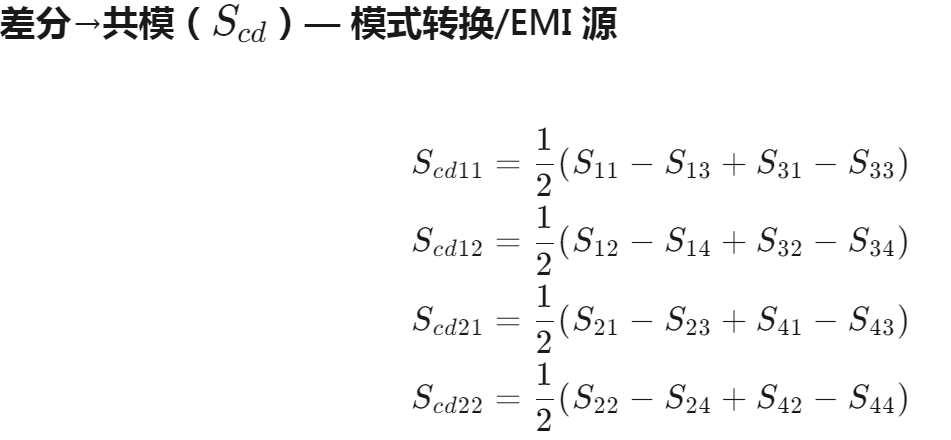

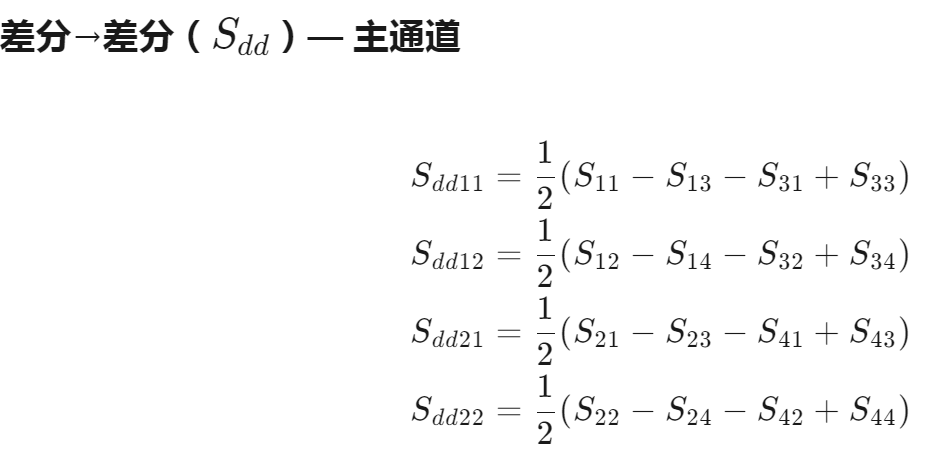

将矩阵乘法展开，得到全部 16 个混合模式 S 参数的显式公式

Sdd21​ 就是差分插入损耗，是评估高速通道质量的核心指标。

Sdc21​ 越低越好，反映差分接收器对共模噪声的抑制能力。

Scd21​ 越低越好，反映差分信号因通道不对称而转换为共模噪声的程度，是 EMI 辐射的主要来源

5、公式记忆的直观规律

观察上述 16 个公式，可以总结出符号规律（以方式 B 为例）：

参数类型	S11​	S13​	S31​	S33​
Sdd​	+	−	−	+
Scc​	+	+	+	+
Sdc​	+	+	−	−
Scd​	+	−	+	−

口诀：

• dd：同端口正，异端口负（差分=相减）

• cc：全部正（共模=相加）

• dc：输入对同号，输出对异号

• cd：输入对异号，输出对同号

6、参考阻抗的设定

混合模式 S 参数需要定义差分端口和共模端口的参考阻抗，与单端阻抗的关系为

单端阻抗 Zse​	差分阻抗 Zdiff​	共模阻抗 Zcomm​	典型应用
50 Ω	100 Ω	25 Ω	高速串行（PCIe、USB、SATA）
50 Ω	100 Ω	25 Ω	以太网（100Ω 差分）

若单端 S 参数是在 50Ω 系统下测得的，转换后的混合模式 S 参数默认参考阻抗为 Zdiff​=100Ω 、Zcomm​=25Ω 。如需其他阻抗，需进行阻抗重归一化（Re-normalization）。

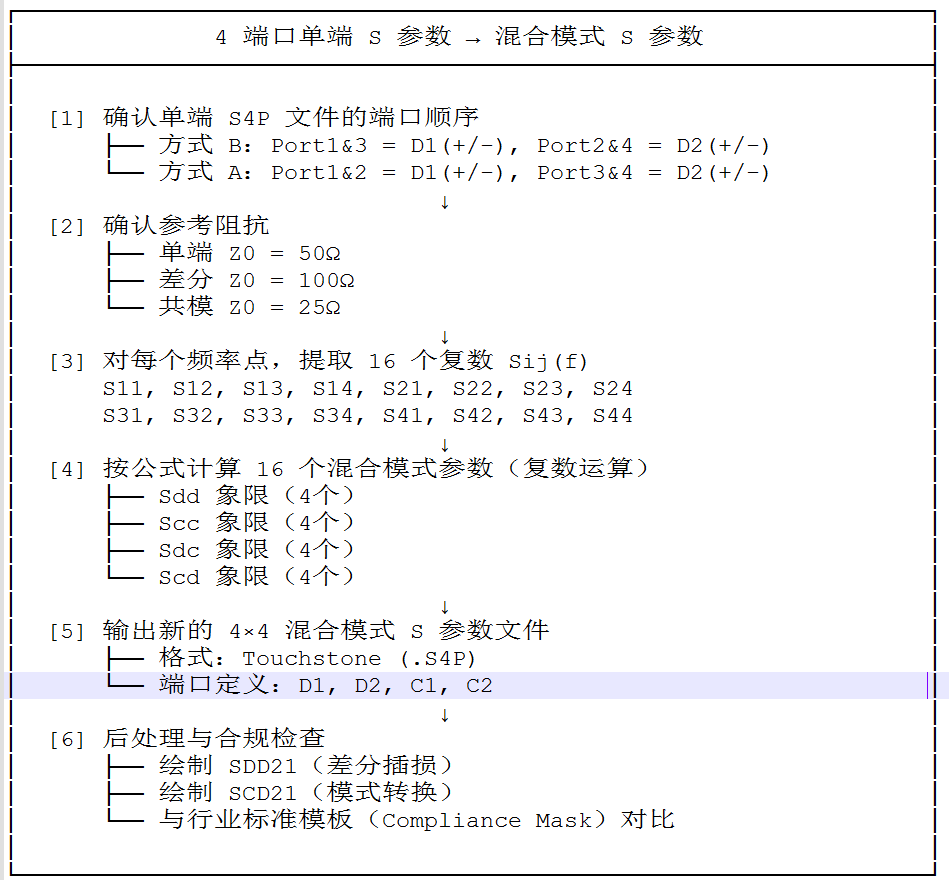

7、实际转换流程图

8、关键注意事项

注意点	说明
端口顺序	转换前务必确认 S4P 文件的端口定义，否则所有结果错误
复数运算	S 参数是复数，公式中的加减法必须在复数域进行，不能只对幅度操作
线性假设	转换基于线性叠加原理，仅适用于线性、无源、时不变网络
阻抗一致性	单端 S 参数必须在统一参考阻抗（通常为 50Ω）下测量
共模抑制	理想对称差分对中 Scd​=Sdc​=0 ；非零值直接量化不对称程度

4 端口单端 S 参数转换为混合模式 S 参数的本质，是通过线性变换矩阵 M 将 4 个单端端口重组为 2 个差分端口 + 2 个共模端口。 转换的核心是端口映射约定的正确选择，以及理解四个象限（Sdd​,Scc​,Sdc​,Scd​ ）分别对应差分传输、共模传输、共模抗扰度和模式转换四种物理现象。

四、差分与共模的意义与差别

1、差分与共模的基本定义

差分（Differential Mode）------ 我们想要的信号

差分信号 是指在一对传输线上，两个信号大小相等、相位相反（180°） ，其有效信息体现在两根线之间的电压差上。

核心特征 ：两根线上的电流方向相反，一条走线流出，另一条走线返回。

数学表示：

• 设两根线上的电压为 V1​ 和 V2​

• 差分电压：Vdiff​=V1​−V2​

• 对于纯差分信号：V1​=+Vdiff​/2 ，V2​=−Vdiff​/2

共模（Common Mode）------ 我们不想要的噪声

共模信号 是指在一对传输线上，两个信号大小相等、相位相同，相对于参考地（或公共点）同时变化。

核心特征 ：两根线上的电流方向相同，返回路径不明确，通常通过地线或机壳回流。

数学表示：

• 共模电压：Vcom​=2V1​+V2​​

• 对于纯共模信号：V1​=V2​=Vcom

2、信号的数学分解

任意一对信号线上的电压都可以分解为差分 和共模之和：

模式	V1​	V2​	含义
纯差模	+V/2	−V/2	有用的传输信号
纯共模	+V	+V	噪声/干扰

3、差分信号传输的优势

1. 极强的抗干扰能力

外部电磁干扰（EMI）通常以共模形式 同时耦合到两根信号线上，由于接收端只关心 V1​−V2​ ，共模干扰在相减过程中被抵消。

2. 抑制自身电磁辐射

两根走线电流方向相反，产生的磁场相互抵消，对外辐射大幅降低，EMI 性能优异。

3. 对地噪声不敏感

差分接收器不需要以地为参考，因此地平面噪声（Ground Bounce）对信号质量影响较小。

4. 更高的信噪比（SNR）

差分放大器的**共模抑制比（CMRR）**可达 90 dB 以上，高精度运放甚至达 120 dB，意味着能将几伏特的共模噪声抑制到几乎不影响几毫伏的差分信号

4、共模信号的来源与危害

1.共模信号从何而来？

来源	说明
外部电磁干扰	环境噪声、电源噪声同时耦合到两根线上
驱动器不对称	差分驱动器正负输出存在时序或幅度偏移
走线长度差异	差分对转过拐角时，内外侧走线路径不等长，导致时序改变
传播速度差异	编织效应（Weave Effect）导致两根走线介电常数不同，传播速度不一致

2.共模信号的危害

1. 接收器饱和：共模电压过高时，差分接收器的输入放大器会饱和，无法准确读取差分信号

2. EMI 辐射：共模电流的返回路径往往是一个很大的回路，形成高效天线，产生严重的电磁辐射

3. 模式转换：共模信号可通过通道不对称性转换为差模噪声，直接降低信号完整性

5、在混合模式 S 参数中的体现

在信号完整性分析中，差分/共模通过 混合模式 S 参数 来量化：

参数	名称	含义
SDD21	差分插入损耗	差分信号从端口1到端口2的传输质量
SDD11	差分回波损耗	端口1的差分阻抗匹配
SCC21	共模插入损耗	共模信号从端口1到端口2的传输
SCD21	差模→共模转换	差分信号因不对称转换为共模信号的程度
SDC21	共模→差模转换	共模噪声因不对称转换为差分噪声的程度

关键指标：

• SCD21 / SDC21 越小越好（负值越大越好），说明模态转换少，通道对称性好

• 理想差分通道中，SCD21 = SDC21 = -∞ dB

差模是我们"设计进电路"的有用信号，共模是"未设计进电路"的噪声。 差分传输的核心价值在于利用相减抵消共模噪声，而优秀的 SI/EMI 设计关键在于最小化共模的产生和最大化共模的抑制。

五、4端口的VNA测量串扰

1、串扰基本概念

**串扰（Crosstalk）**是指信号在一条传输线（干扰线，Aggressor）上传输时，通过电磁耦合（容性耦合 + 感性耦合）在相邻传输线（受害线，Victim）上感应出不需要的噪声电压/电流的现象。

在 4 端口 VNA 测量中，串扰通过 S 参数直接量化，无需额外夹具，是最标准的频域串扰表征方法。

2、4 端口 VNA 测量串扰的端口映射

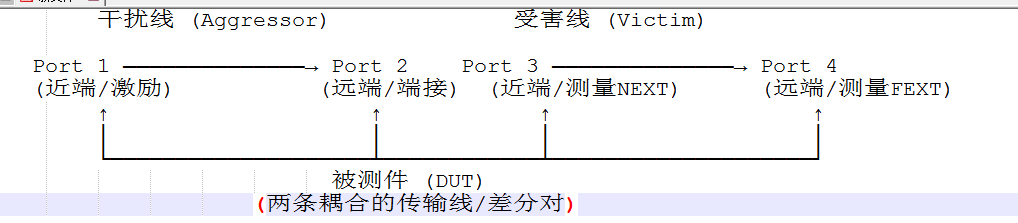

标准端口分配（测量一对耦合传输线）

约定：Port 1 和 Port 2 接干扰线（近端激励、远端端接），Port 3 和 Port 4 接受害线（近端和远端分别测量耦合信号）。

3、近端串扰（NEXT, Near-End Crosstalk）

1. 定义与物理意义

近端串扰是指在受害线靠近干扰源（激励端）的一端测量到的耦合信号。

在 4 端口 VNA 中，NEXT 对应 S31（Port 1 激励，Port 3 测量）：

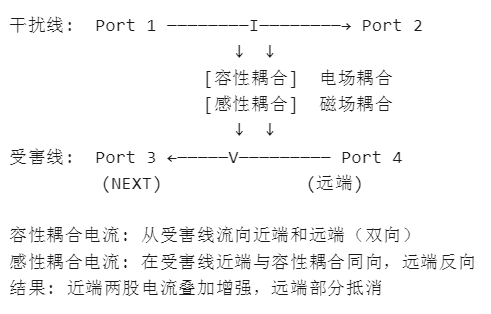

2. 物理机制详解

近端串扰由两种耦合机制叠加而成，且两者在受害线近端同向叠加

​​​​​​​ ​​​​​​​

3. NEXT 的频域特征

特征	说明
幅值	通常用 dB 表示，如 -40 dB 表示耦合功率仅为激励的 1/10000
频率响应	随频率升高而增大，但在特定频点可能出现谐振或凹陷
饱和特性	当耦合长度超过信号上升沿长度时，NEXT 趋于饱和（不再随长度增加）
与长度的关系	短耦合区：NEXT ∝ 长度；长耦合区：NEXT 饱和

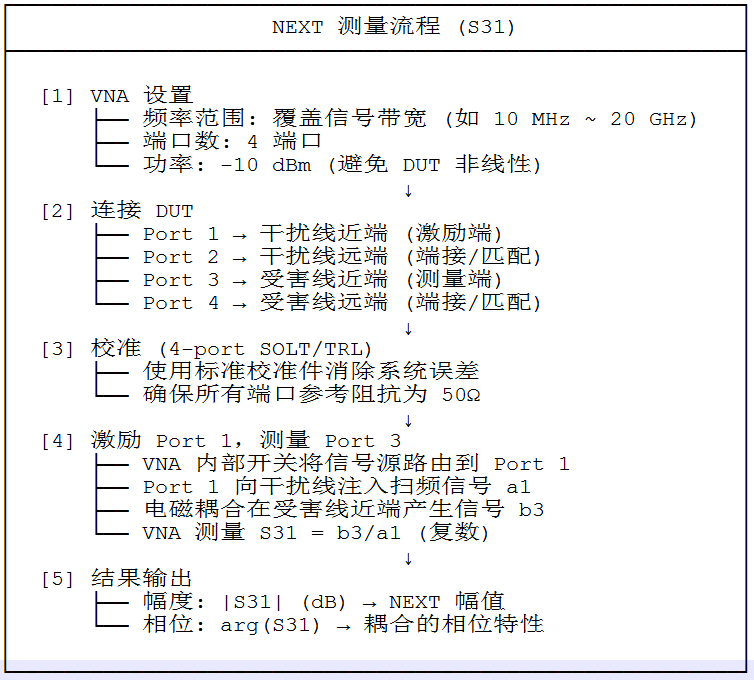

4. NEXT 测量流程（S31）

4、远端串扰（FEXT, Far-End Crosstalk）

1. 定义与物理意义

远端串扰是指在受害线远离干扰源（激励端）的一端测量到的耦合信号。

在 4 端口 VNA 中，FEXT 对应 S41（Port 1 激励，Port 4 测量）：

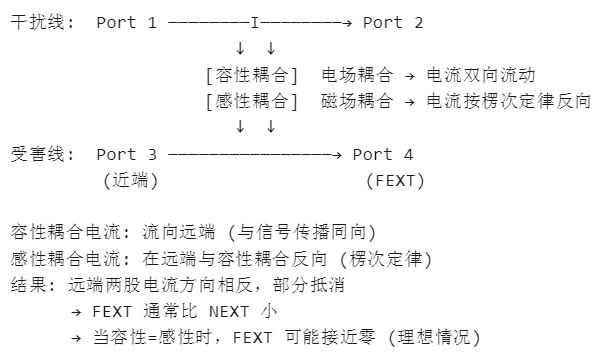

2. 物理机制详解

远端串扰同样由容性耦合和感性耦合产生，但两者在受害线远端反向叠加，存在抵消效应

3. FEXT 的频域特征

特征	说明
幅值	通常比 NEXT 小 10~20 dB，因为容性和感性耦合部分抵消
频率响应	随频率升高而增大，斜率通常比 NEXT 更陡
与长度的关系	FEXT 不饱和，随耦合长度线性增加
传播时延影响	FEXT 信号与主信号传播方向相同，但存在时延差

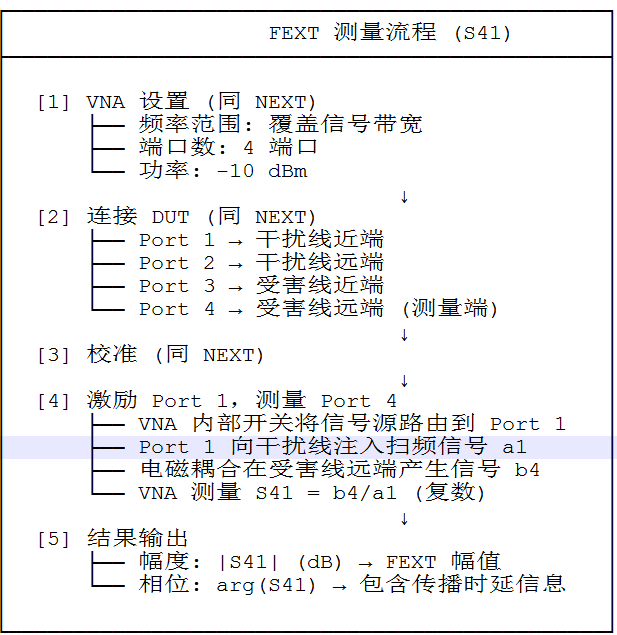

4. FEXT 测量流程（S41）

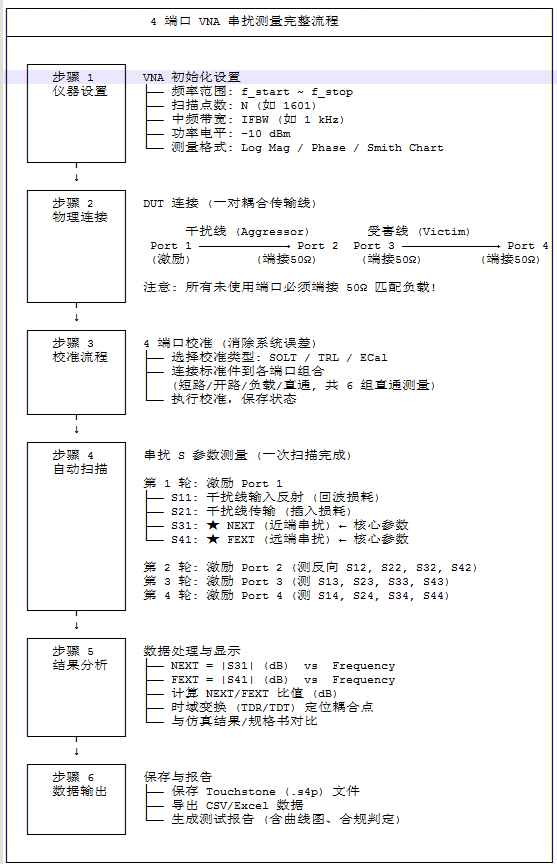

5、4 端口 VNA 串扰完整测量流程图

6、NEXT vs FEXT 核心参数对比

参数	近端串扰 (NEXT)	远端串扰 (FEXT)
S 参数	S31​ (或 S13​ )	S41​ (或 S14​ )
测量位置	受害线近端（靠近干扰源）	受害线远端（远离干扰源）
耦合机制	容性 + 感性，同向叠加	容性 + 感性，反向抵消
典型幅值	较大，如 -30 ~ -50 dB	较小，如 -50 ~ -70 dB
频率趋势	随频率升高而增大，可能饱和	随频率升高而增大，斜率更陡
长度依赖性	短耦合区 ∝ 长度；长耦合区饱和	线性增加，不饱和
时域特征	脉冲宽度 ≈ 2×上升沿时间	脉冲宽度 ≈ 上升沿时间
工程影响	主要影响接收器输入级	主要影响接收器判决时刻
抑制方法	增加线间距、加地屏蔽、降低耦合长度	增加线间距、 staggered 布线、端接优化

7、串扰的时域理解（补充）

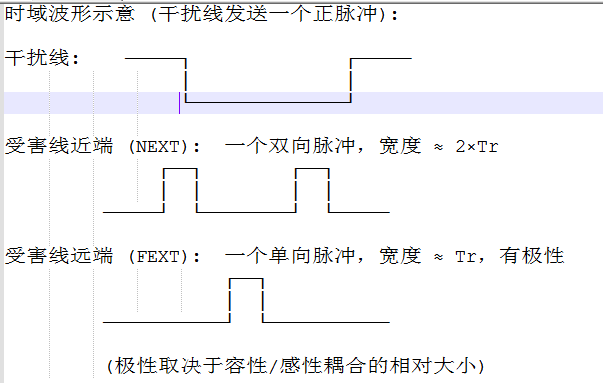

虽然 VNA 测量的是频域 S 参数，但串扰的物理现象在时域更直观

8、工程实践要点

1. 测量注意事项

1. 端口端接：所有未参与当前测量的端口必须端接 50Ω 匹配负载，否则反射会重新耦合，污染串扰测量

2. 夹具去嵌入：若使用测试夹具/电缆，需通过去嵌入（De-embedding）消除夹具自身串扰

3. 动态范围：FEXT 通常很小，需确保 VNA 动态范围足够（建议 > 80 dB）

2. 串扰抑制设计

方法	原理	效果
增加线间距	减小互容 Cm​ 和互感 Lm​	最直接有效，但占用面积
加地屏蔽线	在两条信号线间插入接地线	可抑制 10~20 dB
正交布线	相邻层走线方向垂直	消除层间耦合
端接优化	匹配阻抗，减少反射	降低多次反射叠加的串扰
差分对布线	利用差分信号的共模抑制	对外串扰降低，抗扰度提高

3. 与眼图/误码率的关系

串扰在时域表现为噪声，会直接压缩眼图高度和宽度：

• NEXT 主要影响眼图垂直张开度（幅度噪声）

• FEXT 主要影响眼图水平张开度（时序抖动），因为 FEXT 信号与主信号传播方向相同，在接收端叠加产生时序偏移

4 端口 VNA 测量串扰的核心是：Port 1 激励干扰线，Port 3 测量 NEXT（S31​ ），Port 4 测量 FEXT（S41​ ）。 NEXT 由容性和感性耦合在近端同向叠加而成，幅值较大且随长度饱和；FEXT 在远端反向抵消，幅值较小但随长度线性增长。两者共同决定了高速互连系统的信号完整性裕量。
