一、耦合器类型

射频仪器中使用的耦合器，核心功能是信号取样、功率分配、反射测量和阻抗匹配。用于信号分配与功率取样。

1、按方向性与端口配置分类

这是仪器选型时最直接的分类方式

类型	端口数	功能特点	典型仪器应用
单定向耦合器	3 或 4 端口	仅在一个方向取样；隔离端口通常内部端接匹配负载	功率监测、信号取样、发射链路监控
双向耦合器	4 端口	单主路 + 双耦合线，同时取样正向和反向功率	通过式功率计、天线分析仪、VSWR 测量
双定向耦合器	4~6 端口	两个单定向耦合器背靠背集成，分别监测正向与反射波	网络分析仪、精密反射测量、功放保护系统

注意："双向耦合器"与"双定向耦合器"在部分文献中混用，但严格来说，双向耦合器是单器件双取样结构，双定向耦合器是两个独立耦合器的级联组合。

2、按传输线结构分类

结构类型	频率范围	功率容量	特点	仪器应用
微带线型	DC ~ 40 GHz	中低功率	体积小、易集成、成本低；但 Q 值较低、损耗偏大	电路板级仪器模块、便携设备
带状线型	DC ~ 40 GHz	中功率	屏蔽性好、损耗低于微带线；需多层 PCB 工艺	精密仪器内部、模块化测试系统
同轴型	DC ~ 50 GHz	中功率	宽带宽、连接方便（SMA/N/3.5mm/2.4mm）	实验室通用测试、外置功率取样
波导型	1 GHz ~ 110 GHz+	高功率（可达 kW 级）	损耗极低、方向性高、功率容量大；但体积大、频段窄	大功率测试、毫米波系统、雷达测试
集总参数型	DC ~ 1 GHz	低功率	用电容/电感实现，尺寸极小

3、按耦合机理与拓扑结构分类

拓扑结构	耦合方式	关键特征
分支线型（Branch-line）	通过 λ/4 分支线耦合	结构对称，耦合端口与直通端口位于异侧；设计公式成熟
平行耦合线型（Parallel Coupled Line）	电磁近场耦合	耦合端口与输入端口同侧，属于反向波耦合器；弱耦合时设计简单
波导单孔/多孔型	波导壁开孔耦合	多孔设计可展宽频带、提高方向性；毫米波频段主流方案
混合环型（Rat-race / Hybrid Ring）	环形传输线相位叠加	180° 混合耦合器，严格说属于混合耦合器，但具有定向取样功能
集总元件型（Lumped Element）	LC 网络实现	分为低通型与高通型，适用于 VHF/UHF

4、按耦合度（Coupling Factor）分类

耦合度定义为主路输入功率与耦合端口输出功率之比（dB），常见规格：

耦合度	功率取样比例	典型仪器应用
3 dB	50%	混合耦合器、IQ 调制器、平衡混频器（仪器内部）
6 dB	25%	信号分配、功率合成测试
10 dB	10%	功率计前端取样、信号监测
20 dB	1%	通用功率监测、发射机取样
30 dB	0.1%	大功率测试（避免烧毁仪器前端）
40 dB+	<0.01%	高功率雷达、通信基站测试

5、按耦合方向分类

类型	耦合端口位置	典型实现
前向波耦合器（Forward Wave）	耦合端口与直通端口异侧	波导多孔耦合器、部分分支线结构
反向波耦合器（Backward Wave）	耦合端口与输入端口同侧	微带/带状线平行耦合线结构

微带线耦合器几乎都是反向波 类型；波导耦合器则多为前向波类型。

6、射频仪器中的典型应用配置

仪器类型	耦合器类型	作用
矢量网络分析仪（VNA）	内部 3 dB 混合耦合器 + 定向桥	分离入射波/反射波，测量 S 参数
频谱分析仪 / 功率计	外置 10~30 dB 同轴定向耦合器	大功率信号取样，保护仪器前端
通过式功率计	双向/双定向耦合器	同时读取正向功率与反射功率，计算 VSWR
信号源 / 功放测试	20~40 dB 定向耦合器 + 检波器	构建 ALC 环路，稳定输出功率
天线测试系统	波导或同轴双定向耦合器	精确测量天线回波损耗与匹配

7、选型关键参数速查

参数	含义	仪器级要求
方向性（Directivity）	正向与反向耦合能力之差	≥ 20 dB（通用）；≥ 40 dB（精密 VNA）
耦合平坦度	全频段内耦合度变化	±0.5 dB 以内（精密测试）
插入损耗	主路通过损耗	越低越好，通常 < 0.5 dB
驻波比（VSWR）	端口匹配程度	各端口 VSWR < 1.2:1
功率容量	最大承受功率	根据被测系统功率选择，留 30% 裕量

二、定向耦合器（单向耦合器）

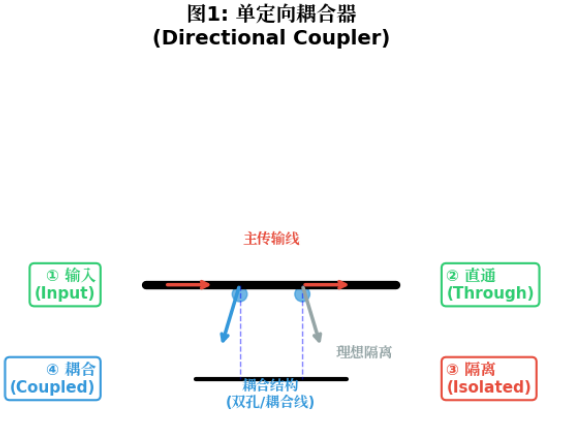

单定向耦合器：尽在一个方向取样，隔离端口接负载。

结构：一条主传输线 + 一条耦合线/耦合孔结构
端口定义：
- ① 输入端（Input）：信号输入
- ② 直通端（Through）：主信号低损耗通过
- ④ 耦合端（Coupled）：按固定比例取样正向信号
- ③ 隔离端（Isolated）：理想情况下无输出，内部通常端接匹配负载
特点：只能在一个方向取样，若要测反射需翻转器件或换端口

1、核心原理：波的干涉

定向性的本质是让耦合端口同相叠加，让隔离端口反相抵消。

三、双向耦合器

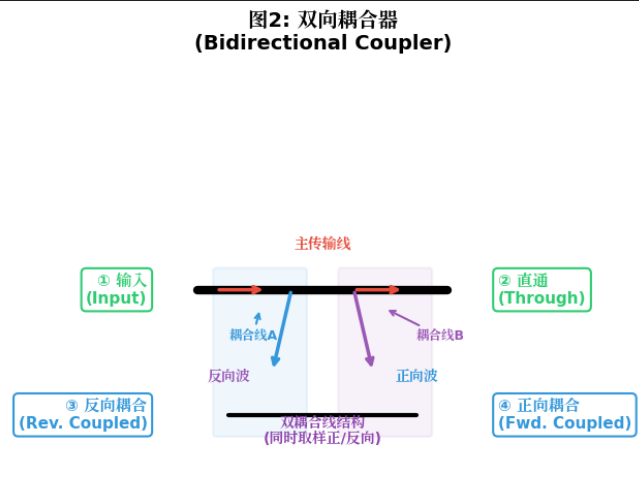

单器件同时取样正\反方向波。

结构：单条主传输线 + 双耦合线结构（耦合线A + 耦合线B）
端口定义：
- ① 输入端 / ② 直通端：主路信号
- ④ 正向耦合端（Fwd. Coupled）：取样从①→②传输的正向波
- ③ 反向耦合端（Rev. Coupled）：取样从②→①传输的反向波
特点：单个器件内同时实现正向和反向取样；常用于通过式功率计，一次接入即可同时读取正向功率和反射功率

1、核心原理：单器件双耦合结构

双向耦合器在单一主传输线上集成了两个耦合结构（可以是两条耦合线、两组耦合孔或对称的耦合区域），分别对正向行波和反向行波敏感。

2、结构示意：

复制代码

主传输线：① ──────[耦合区A]──────[耦合区B]────── ②
                  │               │
副取样线：       ④(反向耦合)     ③(正向耦合)

3、工作过程

正向波 （① → ②）：经过耦合区A时，耦合结构A对其不敏感（呈现隔离）；经过耦合区B时，耦合结构B将其取样输出到 ③（正向耦合端）
反向波 （② → ①，如反射波）：经过耦合区B时，耦合结构B对其不敏感；经过耦合区A时，耦合结构A将其取样输出到 ④（反向耦合端）

4、关键特征

同时性：一次接入即可同时获得正向和反向取样信号
对称性：正反向耦合度通常由同一物理结构决定，数值相同
紧凑性：体积与单定向耦合器相近，适合集成在通过式功率计、VSWR表等仪器中

四、双定向耦合器

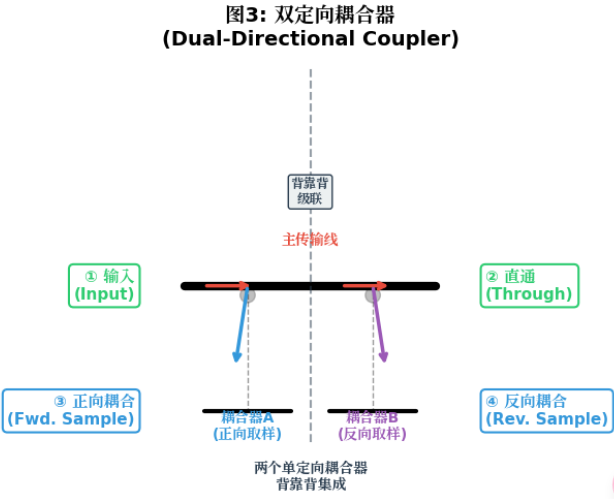

两个单定向耦合器的级联，分别独立去正\反方向波。

结构：两个独立的单定向耦合器背靠背级联在同一主传输线上
- 耦合器A（左侧）：负责正向取样
- 耦合器B（右侧）：负责反向取样
端口定义：
- ① 输入端 / ② 直通端：主路
- ③ 正向耦合端（Fwd. Sample）：耦合器A的输出
- ④ 反向耦合端（Rev. Sample）：耦合器B的输出
特点：两个耦合器物理独立，可分别选用不同耦合度；方向性更高；体积比双向耦合器大，常用于精密反射计和功放保护系统

1、核心原理：两个独立单定向耦合器的级联

双定向耦合器不是"一个器件内做两组耦合"，而是将两个完整的单定向耦合器在主传输线上背靠背串联：

复制代码

主传输线：① ──[耦合器1]──[耦合器2]── ②
              │           │
正向取样：     ③           │
              │           │
反向取样：                ④

2、工作过程

耦合器1（靠近输入端，正向放置）：
- 对正向波（①→②）：正常工作，取样输出到 ③
- 对反向波（②→①）：呈现隔离，③端口无输出
耦合器2（靠近输出端，反向/背靠背放置）：
- 对正向波（①→②）：呈现隔离，④端口无输出
- 对反向波（②→①）：正常工作，取样输出到 ④

3、关键特征

独立性：两个耦合器物理隔离，耦合度可分别设定（如正向 20 dB、反向 30 dB）
高方向性：各自独立优化，不受另一方向信号干扰
体积较大：相当于两个单定向耦合器的长度之和
应用：精密反射计、网络分析仪测试端口、大功率功放 ALC（自动电平控制）保护环路

五、定向、双向、双定向耦合器的差异

三种耦合器的核心差异在于取样方向的数量 和实现方式：

单定向耦合器：一个器件，只能单向取样（正向或反向）
双向耦合器：一个器件，同时双向取样（单体内含双耦合结构）
双定向耦合器：两个单定向耦合器级联，各自独立取样一个方向

双向耦合器与单向耦合器的核心区别在于：单向耦合器只能"看见"一个方向的信号，而双向耦合器能同时"看见"正向和反向两个方向的信号。

对比项	单定向耦合器	双向耦合器	双定向耦合器
结构本质	单耦合结构	单器件双耦合线	两个单定向耦合器级联
取样能力	单向	双向（同时）	双向（同时）
方向性来源	单组干涉/耦合	两组耦合线协同	两组独立干涉
耦合度灵活性	固定	固定（正反向相同）	可独立设定正反向耦合度
典型应用	功率监测、信号取样	通过式功率计、VSWR表	精密反射计、网络分析仪、ALC环路

功率分配特点	不等分（耦合度 3~40 dB）	两路独立耦合输出

1、特征对比

结构维度	单定向耦合器	双向耦合器	双定向耦合器
核心结构	单组耦合结构	单主传输线 + 双耦合结构	两组独立单定向耦合器级联
主传输线数量	1 条	1 条	1 条（共享）
耦合结构数量	1 组	2 组（一体集成）	2 组（物理分离）
耦合线/耦合孔	单条耦合线或单组耦合孔	两条耦合线或两组耦合孔	两组独立的耦合线/耦合孔
端口总数	4 个（含隔离端）	4 个（无隔离端，双耦合端）	4 个（双取样端）
物理长度	L （基准）	1.2L∼1.5L	≈2L
体积	最小	中等	最大
结构对称性	单向非对称	中心对称或轴对称	非对称（两组可不同）

2、结构差异的核心总结

结构特征	单定向耦合器	双向耦合器	双定向耦合器
耦合结构关系	单一整体	双结构一体集成	双结构物理分离
主传输线	独立完整	单线贯穿	单线贯穿
副传输线	1 条	2 条（分区）	2 条（独立单元）
耦合区数量	1 个	2 个（连续或紧邻）	2 个（分离）
隔离端处理	外接或内置匹配负载	无独立隔离端（内嵌）	各组内部处理
结构可拆分性	不可拆分	不可拆分（一体）	可拆分（模块化）
制造复杂度	低	中高（双结构协同）	中（两组独立制造后组装）
耦合度调整	整体更换	不可单独调整	可单独更换某一组
方向性优化	单组优化	受双结构相互制约	各组独立优化

3、原理对比

对比维度	单定向耦合器	双向耦合器	双定向耦合器
物理本质	单耦合结构	单器件内含双耦合结构	两个独立单定向耦合器级联
定向机制	双孔干涉 / 奇偶模叠加	双耦合区各自定向	各自独立干涉/叠加
取样方向	单向（正或反）	双向同时	双向同时
耦合度	单一固定值	正反向通常相同	正反向可独立设定
方向性	依赖单组干涉精度	受结构对称性约束	各组独立优化，通常更高
体积	最小	中等	最大（约 2×单定向）
典型应用	功率监测、信号取样	通过式功率计、VSWR 表	精密反射计、VNA 测试链路

理解这三种耦合器的关键在于：单定向是"基础单元"，双向是"单体内的双向扩展"，双定向是"两个单元的级联组合"。

4、工作流程对比

工作阶段	单定向耦合器	双向耦合器	双定向耦合器
正向波取样	从耦合端输出	从正向耦合端③输出	从耦合器1的③端输出
反向波取样	❌ 无法直接取样（需翻转）	从反向耦合端④输出	从耦合器2的④端输出
隔离机制	双孔干涉 / 奇偶模抵消	双耦合区各自的干涉结构	两个独立耦合器各自的干涉结构
耦合度设定	单一固定值	正反向相同（结构对称）	正反向可独立设定
方向性来源	单组耦合结构的干涉精度	双耦合区的协同干涉	两组独立干涉结构

5、参数对比

参数	单定向耦合器	双向耦合器	双定向耦合器
耦合度 (Coupling)	固定单一值，常见 3/6/10/20/30 dB	正反向耦合度相同（结构对称决定）	正反向耦合度可独立设定（如正向 10 dB，反向 30 dB）
方向性 (Directivity)	典型 20~40 dB，取决于单组干涉精度	典型 20~30 dB，受双耦合区相互影响，通常略低于同等级单定向	典型 30~50 dB，两组独立优化，互不干扰，方向性最高
隔离度 (Isolation)	耦合度 + 方向性（如 20 dB 耦合 + 30 dB 方向性 = 50 dB 隔离）	与单定向类似，但需考虑端口间串扰	各组独立计算，整体隔离度最优
插入损耗 (Insertion Loss)	最低（仅一组耦合结构）	中等（双耦合区叠加损耗）	较高（两组耦合器级联，损耗约 2× 单定向）
频率范围	最宽（单结构优化）	较宽（双结构需同时优化）	较宽（各组独立优化，但级联可能引入谐振）
工作带宽	由耦合结构决定；多孔波导型可覆盖全波导频段	受双耦合区协同限制，带宽通常窄于单定向	各组独立带宽，整体带宽取决于重叠区
功率容量	高（波导型可达 kW 级）	高（与单定向相近，单主传输线）	较高（主传输线需承受两组耦合孔/线的应力）
驻波比 (VSWR)	各端口典型 < 1.2:1	各端口典型 < 1.3:1（端口更多，匹配难度增加）	各端口典型 < 1.2:1（各组独立匹配）
正反向一致性	不适用（单向器件）	高（同一物理结构决定）	可不一致（独立设计）
体积/尺寸	最小（标准单耦合器长度）	中等（略长于单定向）	最大（约 2× 单定向长度）
重量	最轻	中等	最重
端口数量	4 端口（1 输入 + 1 直通 + 1 耦合 + 1 隔离/负载）	4 端口（1 输入 + 1 直通 + 1 正向耦合 + 1 反向耦合）	4 端口（1 输入 + 1 直通 + 1 正向取样 + 1 反向取样）
耦合度可调性	固定（更换器件）	固定（正反向同时变化）	可分别定制（如 C1≠C2）
方向性频率响应	在中心频点最优，偏离时下降	正反向频率响应对称	可针对正反向分别优化频率响应
温度稳定性	好	较好（双结构热膨胀需协同）	好（各组独立）
相位平衡	单路相位	正反向相位一致性较好	正反向相位独立
成本	最低	中等（≈1.2~1.5× 单定向）	最高（≈2× 单定向）
典型应用场景	功率监测、信号取样、发射链路监控	通过式功率计、VSWR 表、天线分析仪	精密反射计、网络分析仪、ALC 环路、功放保护

6、关键参数详解

1. 耦合度 (Coupling Factor)

定义：C(dB)=10log10(Pin/Pcoupled)
单定向：只有一个耦合值，如 20 dB 表示耦合端功率为输入的 1%
双向：正反向必须相同，因为共享同一套耦合结构参数
双定向：可分别设计，如正向用 10 dB（强耦合，用于 ALC 检波），反向用 30 dB（弱耦合，用于反射监测）

2. 方向性 (Directivity)

定义：D(dB)=10log10(Pfwd_coupled/Prev_leakage)
物理意义：区分正向波和反向波的能力，决定反射测量精度
单定向：依赖双孔干涉或奇偶模抵消精度，典型 20~40 dB
双向：双耦合区之间存在能量串扰，方向性通常比单定向低 3~10 dB
双定向：两组完全独立，无串扰，方向性最高，可达 40~50 dB（精密级）

3. 插入损耗 (Insertion Loss)

单定向：最低，通常 < 0.5 dB（波导型 < 0.1 dB）
双向：中等，约 0.5~1.0 dB（两组耦合区叠加）
双定向：最高，约 0.8~1.5 dB（两组级联，损耗近似相加）

4. 隔离度 (Isolation)

关系：Isolation=Coupling+Directivity （单位 dB）
单定向：如 20 dB 耦合 + 30 dB 方向性 → 50 dB 隔离
双向：计算方式相同，但需注意端口重新定义后的串扰
双定向：各组独立计算，整体系统隔离度最优

7、性能差异

性能差异	结构根源
双定向方向性最高	两组独立干涉结构，无能量串扰
双向体积最小	双耦合结构共享空间，一体成型
双定向耦合度可不同	两组物理分离，参数独立设计
双向正反向一致性最好	同一制造批次，对称结构
单定向插入损耗最小	仅一组耦合结构，主路扰动最少
双定向可维护性最好	模块化结构，可单独更换故障单元

8、总结

定向耦合器是射频世界的"单向采样器"------它让主信号几乎无感通过，同时按传播方向精确提取一小部分功率样本。正是这个特性，使它成为 VNA 测量 S 参数、功率监测和反射测量的物理基石。方向性是其灵魂指标，决定了它能多精确地区分"来波"和"回波"。
单向耦合器是"单行道上的监控摄像头"，只看一个方向；双向耦合器是"双向道路上的两套监控"，同时看清来车和回车。选型取决于你是否需要同时掌握正向传输和反向反射的信息。

六、定向、双向、双定向耦合器工程决策指南

1、选型速查

应用需求	推荐类型	理由
仅需监测发射功率，成本敏感	单定向耦合器	成本最低，插入损耗最小
同时测入射/反射功率，便携设备	双向耦合器	单器件完成，体积小，正反向一致性天然保证
需要不同耦合度分别处理正反向信号	双定向耦合器	可独立设定耦合度，如正向强耦合做闭环控制，反向弱耦合做保护
精密 S 参数测量（如 VNA）	双定向耦合器	方向性最高，反射测量误差最小
大功率系统（kW 级）	单定向或双定向	双向耦合器散热和功率分配更复杂

2、快速决策树

复制代码

开始
 │
 ├─ 是否只需要监测单一方向信号？
 │   ├─ 是 ──→ 单定向耦合器（成本最低，性能最优）
 │   └─ 否 ──→ 继续
 │
 ├─ 是否需要同时监测正/反向，但正反向耦合度必须相同？
 │   ├─ 是 ──→ 双向耦合器（结构紧凑，一致性天然保证）
 │   └─ 否 ──→ 继续
 │
 ├─ 是否需要正反向独立设定耦合度，或要求极高方向性？
 │   ├─ 是 ──→ 双定向耦合器（灵活性最高，方向性最好）
 │   └─ 否 ──→ 重新评估需求
 │
 └─ 是否对插入损耗极度敏感（如接收链路）？
     ├─ 是 ──→ 单定向耦合器（损耗最小）
     └─ 否 ──→ 根据其他因素选择

3、关键决策因素逐一分析

1. 测量方向需求（首要因素）

需求场景	推荐类型	原因
仅测发射功率	单定向	无需反向功能，避免为多出来的结构买单
需同时测入射/反射（如天线调谐）	双向或双定向	一次接入完成双向测量
仅需反射监测（如驻波保护）	单定向（反向放置）	专门监测反射，成本最低
正反向需不同灵敏度	双定向	唯一支持独立耦合度设定

2. 方向性要求（精度因素）

方向性需求	推荐类型	典型值
> 40 dB（精密测量）	双定向	40~50 dB，两组独立优化
20~30 dB（一般监测）	双向	20~30 dB，够用且成本低
20 dB 左右（功率取样）	单定向	20~40 dB，性价比高

工程经验：反射测量误差与方向性直接相关。方向性 30 dB 时，反射系数测量误差约 ±3%；方向性 40 dB 时，误差降至 ±1%。精密 S 参数测量必须选双定向。

3. 耦合度需求（功能因素）

耦合度需求	推荐类型	说明
正反向耦合度相同（如 20 dB/20 dB）	双向	结构对称，天然一致
正反向不同（如正向 10 dB，反向 30 dB）	双定向	唯一选择
单一耦合度	单定向	最简单

典型用例 ：功放 ALC 环路需要强耦合（10 dB）检波做闭环控制，同时需要弱耦合（30 dB）监测反射做保护------只能选双定向。

4. 插入损耗预算（链路因素）

损耗预算	推荐类型	典型插入损耗
< 0.3 dB（接收链路、低噪声前端）	单定向	0.1~0.3 dB
0.3~1.0 dB（发射链路）	双向	0.5~1.0 dB
> 1.0 dB 可接受（大功率、测试端口）	双定向	0.8~1.5 dB

警示：在接收链路中，插入损耗直接等效为噪声系数恶化。0.5 dB 的额外损耗可能让系统噪声系数从 2 dB 恶化到 2.5 dB，这在卫星通信等场景中不可接受。

5. 体积与重量约束（物理因素）

约束条件	推荐类型	体积比
极端紧凑（机载、便携）	单定向或双向	1x ~ 1.3x
标准机柜/实验室	双向或双定向	1.3x ~ 2x
无约束（地面站、测试系统）	双定向（性能优先）	2x

6. 功率容量需求（热/机械因素）

功率等级	推荐类型	注意事项
< 10 W（小信号）	任意	无特殊要求
10 W ~ 100 W	单定向或双向	注意散热设计
100 W ~ kW 级	单定向或双定向	双向耦合器双耦合区散热更复杂
> kW（雷达、广播）	单定向（波导型）	大功率优先选波导单定向

大功率陷阱：双定向耦合器虽然两组独立，但主波导上开两组孔会削弱机械强度，高功率下可能出现电弧或结构变形。大功率场景优先用单定向 + 外接切换开关的方案。

7. 频率与带宽需求（射频因素）

频率/带宽需求	推荐类型	说明
超宽带（全波导频段）	单定向（多孔设计）	单组优化最宽
中等带宽（倍频程）	双向	双耦合区协同优化
窄带（单频点）	任意	均可满足
毫米波（>30 GHz）	单定向或双定向	双向结构加工精度要求更高

4、一句话决策法则

场景	法则
只测一个方向，要便宜	单定向
同时测两边，要紧凑，耦合度一样	双向
同时测两边，要精度，耦合度可不同	双定向
接收链路，损耗敏感	单定向
发射链路，大功率	单定向或双定向（波导）
VNA、精密反射计	双定向
通过式功率计、天线分析仪	双向

七、典型工程场景决策

场景1：基站发射机功率监测

需求	分析
只需监测发射功率	单向需求
功率 20~100 W	中功率
成本敏感	批量生产
决策	单定向耦合器（20 dB）

场景2：天线 VSWR 在线监测

需求	分析
同时看入射/反射	双向需求
耦合度相同即可	20 dB/20 dB
结构紧凑	嵌入机柜
决策	双向耦合器

场景3：矢量网络分析仪测试端口

需求	分析
精密 S 参数测量	方向性 > 40 dB
反射测量精度	误差 < 1%
正反向独立优化	不同频段不同耦合度
决策	双定向耦合器

场景4：大功率功放 ALC + 反射保护

需求	分析
正向 10 dB 取样做 ALC 闭环	强耦合
反向 30 dB 取样做保护电路	弱耦合
功率 500 W	高功率
决策	双定向耦合器（波导型），或两个单定向耦合器级联

场景5：卫星通信接收链路

需求	分析
插入损耗 < 0.2 dB	极低损耗
仅需信号取样	单向
噪声系数敏感	接收链路
决策	单定向耦合器（波导型，多孔设计）

八、常见工程误区与避坑指南

误区	错误做法	正确做法
"双向就是双定向"	把两者混为一谈，选型错误	双向是单器件双结构，双定向是两个器件级联；耦合度可调性完全不同
"方向性越高越好"	盲目追求 50 dB 方向性	方向性每提高 10 dB，成本可能翻倍；一般监测 20 dB 足够，精密测量才需 40 dB+
"耦合度越小越好"	选 3 dB 耦合器做功率监测	3 dB 耦合器插入损耗大（约 3 dB），功率监测应选 20~30 dB
"大功率用双向省空间"	在 kW 级系统用双向耦合器	大功率优先选单定向或双定向（波导型），双向散热和电弧风险更高
"忽略端口驻波"	只关注耦合度和方向性	端口驻波差会导致测量误差，仪器级应用要求各端口 VSWR < 1.2:1
"频率范围选太宽"	为覆盖全频段选超宽带型号	在窄带应用中，宽带型号方向性在带边会恶化；按实际频段选最优
