射频仪器-VNA架构

VNA（Vector Network Analyzer，矢量网络分析仪）是射频/微波测试的核心仪器，用于精确测量器件的 S参数（散射参数）。其核心架构可分为以下几个关键模块：

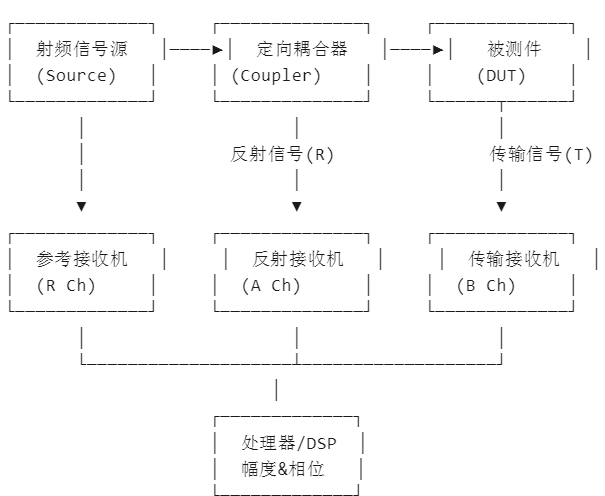

一、基本信号流架构

二、核心模块详解

1. 射频信号源（Source）

功能：产生频率可扫频的测试信号
类型：YIG振荡器（宽带）、合成源（高稳定度）、直接数字合成（DDS）
关键指标：频率范围、相位噪声、功率平坦度

VNA 的射频信号源是整个仪器的**"心脏"**，它产生精确可控的激励信号，直接决定了测量的频率精度、相位噪声、动态范围和扫描速度。无论哪种实现方式，VNA 射频信号源都可以拆分为三个基本模块。

1. 参考部分（Reference）

作用：为整个 VNA 提供频率基准，决定输出频率精度和整体相位噪声水平
关键：参考源与接收机共享同一时钟，确保源和接收机相位相干------这是 VNA 能测量相位的根本

2. 合成部分（Synthesizer）

将低频参考信号合成为所需的高频射频信号。主要有三种技术路线：

技术	原理	特点	应用
直接模拟合成	振荡器组 + 混频/分频/滤波	速度快、相位噪声极低	高端军用/实验室
间接合成（PLL）	VCO/YIG + 锁相环	主流方案，兼顾性能与成本	绝大多数 VNA
DDS 直接数字合成	数字波形 + DAC 输出	频率分辨率高、切换快	低频段（<几GHz）

3. 输出部分（Output）

ALC（自动电平控制）：采样输出功率，实时调整增益/衰减，保持设定功率水平
衰减器网络：实现宽范围功率调节（通常 -60 dBm ~ +10 dBm 或更高）
谐波滤波器：抑制谐波分量，避免影响测量精度

4. 核心合成技术：PLL + YIG vs VCO

现代 VNA 信号源几乎全部采用 PLL（锁相环） 架构，但振荡器的选择是关键分歧点

5. VNA 信号源的技术演进

第一代：扫频源（Sweeper） - 已基本淘汰

简单的压控扫频振荡器
与采集电路同步困难，易产生频率误差

第二代：合成源（Synthesized Source）

基于 PLL 的 YIG 或 VCO 合成器
频率精度高、相位噪声低

第三代：多源/每端口一源架构

现代高性能 VNA 的重大架构革新

第四代：软件定义/直接采样

部分低端/手持 VNA 采用 DDS + PLL 混合架构
如 KC901Q：低频用 DDS，中频用 PLL，高频用倍频器

6. 信号源关键指标

指标	定义	对 VNA 测量的影响
相位噪声	载波附近 1 Hz 带宽内的噪声功率比	影响近端动态范围，相位噪声差会导致小信号淹没
频率稳定度	短期/长期频率漂移	决定测量重复性，影响窄带器件(如高Q滤波器)测试
功率平坦度	扫频范围内功率变化	影响 S21 幅度精度，需通过 ALC 或校准补偿
谐波/杂散	非基波频率分量	谐波可能通过 DUT 非线性混频回基带，引入误差
扫描速度	每秒频率点数或全频段时间	影响产线测试效率，与 PLL 锁定时间、中频带宽相关
功率范围	最小/最大输出功率	低功率测高增益器件，高功率测压缩点/饱和特性

7. 信号源与 VNA 测量的深层关联

1. 相位噪声为何至关重要？

VNA 测量的是 DUT 的相对响应（被测信号 vs 参考信号）。如果信号源相位噪声过高：

参考通道和测试通道的噪声不完全相关
导致相位测量抖动，尤其在窄中频带宽（IFBW）设置下更为明显

2. 功率扫描 vs 频率扫描

频率扫描：测量 S 参数频响，信号源快速跳频
功率扫描：测量增益压缩、P1dB、IP3 等，信号源固定频率、扫描功率
现代 VNA 信号源需同时支持两种模式，且功率切换速度要快

3. 源与接收机的相干性

VNA 能测相位的根本原因是：信号源和接收机本振锁定到同一参考时钟。如果源和 LO 独立自由运行，相位信息将丢失，VNA 退化为标量网络分析仪。

2. 定向耦合器 / 信号分离器

功能：分离入射波（Forward）和反射波（Reverse）
实现方式：
- 定向耦合器（Directional Coupler）：传统方式，基于耦合线结构
- 电阻桥（Resistive Bridge）：宽带但损耗大
- 功分器 + 定向元件：现代VNA常用方案

在 VNA 中，信号分离装置 （Signal Separation Module）是连接信号源、被测件（DUT）和接收机的关键桥梁。它的核心任务是：在不破坏主信号路径的前提下，精确分离出入射波 、反射波 和传输波，供接收机进行幅度与相位测量。

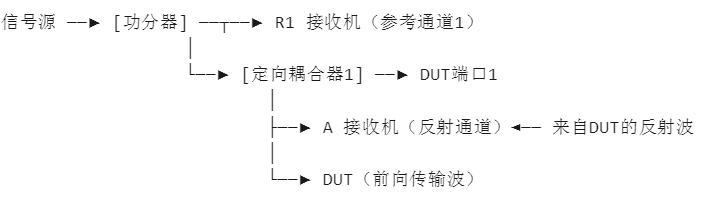

1. 信号分离装置的整体架构

VNA 的信号分离并非单一器件完成，而是由功分器 和**定向耦合器（或电桥）**协同构成

各器件分工

器件	功能	在 VNA 中的角色
功分器	将源信号等分为两路	一路作为参考信号(R)送入参考接收机，另一路作为激励信号送往 DUT
定向耦合器	分离前向波与反向波	从主路径中无损提取反射信号，送入反射接收机(A)
电阻桥	替代耦合器实现信号分离	宽带但损耗大，常用于低成本/宽带 VNA

2. 基本工作原理

定向耦合器利用电磁耦合的方向性，将传输线中的前向波和反向波分离开来。

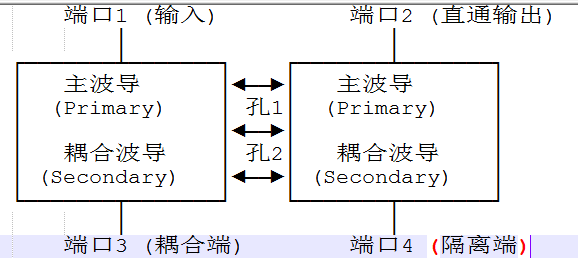

以经典的 双孔波导定向耦合器 为例：

端口1 → 端口2：主信号路径（直通），损耗极小（理想 0 dB）
端口1 → 端口3：前向耦合，耦合出一小部分信号（如 -10 dB 或 -20 dB）
端口2 → 端口4：反向耦合，理想情况下隔离端无输出
端口1 → 端口4：理想隔离，实际有微小泄漏

3. 关键参数

参数	定义	对 VNA 的影响
耦合度 (Coupling)	C = 10·log(P₁/P₃)	决定提取信号的比例，典型值 -10 ~ -20 dB。耦合度太弱 → 接收机灵敏度不足；太强 → 主路径损耗大
方向性 (Directivity)	D = 10·log(P₃正向/P₃反向)	最关键指标！决定反射测量的精度。方向性越高，反向泄漏越小，反射测量越准确
隔离度 (Isolation)	I = 10·log(P₁/P₄)	端口1到端口4的隔离能力
插入损耗 (Insertion Loss)	IL = 主路径功率损耗	影响 DUT 实际获得的激励功率

4. 方向性为何是 VNA 的命脉？

在 VNA 中，定向耦合器用于测量 DUT 的反射系数 Γ。理想情况下，耦合端口只提取反射信号。但由于有限方向性 ，入射信号会泄漏到耦合端口，与真实反射信号叠加

这直接对应 VNA 12 项误差模型 中的 方向性误差项（Directivity Error）。

典型方向性指标：

商用 VNA 内部耦合器方向性：通常 30--50 dB
高端 VNA（如 Keysight PNA-X）：可达 >50 dB
方向性不足时，测量小反射（如良好匹配的负载）会出现明显误差

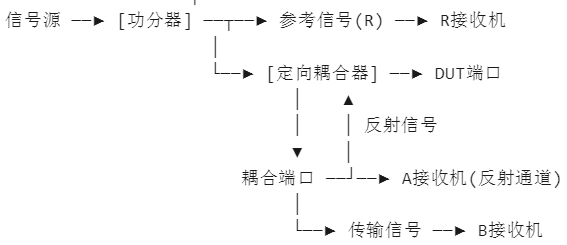

5. VNA 中的完整信号分离链路

关键设计要点：

参考通道(R)：提取的是入射波的"样本"，用于与反射/传输信号做比值运算，消除源功率波动影响
反射通道(A)：耦合器必须具有高方向性，否则入射波泄漏会淹没微弱的反射信号
传输通道(B)：通常不需要方向性，直接测量 DUT 输出端的传输信号

6. 总结

VNA 的信号分离装置可以概括为以下核心要点：

要点	内容
核心任务	分离入射波、反射波、传输波，同时保持主路径完整性
核心器件	功分器（产生参考）+ 定向耦合器/电阻桥（分离反射）
最关键指标	方向性（Directivity），直接决定反射测量精度
主要技术路线	定向耦合器（高方向性、低损耗、窄带）vs 电阻桥（宽带、高损耗、中等方向性）
误差关联	有限方向性是 VNA 12 项系统误差模型中的核心误差源之一，必须通过校准补偿

一句话总结：定向耦合器是 VNA 的"眼睛"，方向性决定了这双眼睛能看多远、看多清楚。功分器则是"分光镜"，为测量提供基准。两者共同构成了 VNA 信号分离的物理基础。

3. 接收机（Receiver）

VNA 的接收机是整个仪器的**"大脑"** ，负责将分离后的射频信号转换为可处理的数字信息，同时精确提取幅度和相位。接收机的性能直接决定了 VNA 的动态范围 、灵敏度 、测量速度和相位精度。

VNA 接收机按信号处理方式可分为三种架构，各有其适用场景和技术特点：

架构类型	原理	优点	缺点	典型应用
外差式 (Heterodyne)	混频器将 RF 下变频到固定中频(IF)，再经 ADC 采样	动态范围极大、相位噪声低、灵敏度高	结构复杂、需要本振(LO)	绝大多数商用 VNA
采样接收机 (Sampling)	直接用高速采样门对 RF 信号采样（等效采样）	结构简单、宽带、成本低	动态范围受限、噪声较高	部分中低端/手持 VNA
直接 RF 采样 (Direct RF)	ADC 直接对射频信号数字化，全数字域处理	硬件极简、可编程性强	ADC 速度/动态范围受限，高频段困难	新兴架构，低频段 VNA

外差式接收机：VNA 的绝对主流

外差式接收机是商用 VNA 的标准配置 ，其核心思想是将高频射频信号通过两次或多次混频，下变频到较低的中频（IF），再由 ADC 采样处理

混频器：将射频信号下变频到中频（如10.7 MHz、21.4 MHz等）
中频滤波器：决定接收机带宽（RBW），影响动态范围和测量速度
ADC：对中频信号采样，提取幅度和相位信息
DSP：计算S参数、误差修正、显示结果

为什么必须用外差式？

VNA 需要同时测量幅度和相位，这要求接收机具备以下能力，而外差式架构恰好满足：

极高的动态范围 ：通过窄带 IF 滤波器抑制带外噪声，噪声底可达 -140 dBm（@10 Hz IFBW）
精确的相位测量：参考通道(R)和测量通道(A/B)共享同一 LO 或相参 LO，确保相位差可精确提取
灵活的带宽控制 ：IF 带宽可从 1 Hz 到 15 MHz 程控调节，在速度和灵敏度之间权衡

接收机关键性能指标

1. 动态范围（Dynamic Range）

动态范围是 VNA 接收机最重要的指标，定义为最大输入功率与最小可检测信号（噪声底）之比

典型值：

中低端 VNA：80--110 dB
高端 VNA：120--150 dB（如 CMT C1209 可达 >152 dB）

动态范围的影响因素：

因素	影响机制
IF 带宽	噪声底 ∝ √IFBW，IFBW 每降低 10 倍，噪声底降低 10 dB
信号平均	多次测量平均可降低随机噪声，10 次平均 ≈ 10 dB 改善
接收机架构	外差式 > 采样式，双变频 > 单变频
源功率	提高 DUT 输入功率可提升系统动态范围，但受接收机压缩限制

2. IF 带宽（Resolution Bandwidth）

IF 带宽是用户可调的核心参数，直接决定测量速度 与动态范围/噪声的权衡

规律：IFBW 每增大 10 倍，噪声底上升 10 dB，测量速度提升约 10 倍

3. 接收机压缩点（P1dB）

接收机压缩点定义了接收机线性工作的上限。当输入信号超过 P1dB 时，增益下降 1 dB，导致测量误差。

典型值：-10 ~ +5 dBm（取决于频段和衰减器设置）
注意：VNA 接收机输入端通常有内置衰减器，测量大功率 DUT 时需开启衰减保护，避免损坏接收机（典型损坏电平：+15 dBm）

4. 噪声底（Noise Floor）

噪声底是接收机在无信号输入时的本底噪声，决定了最小可测信号。

噪声底=−174 dBm/Hz+NF+10log(IFBW)

其中 NF 为接收机噪声系数（典型 20--30 dB）。

三、端口配置架构

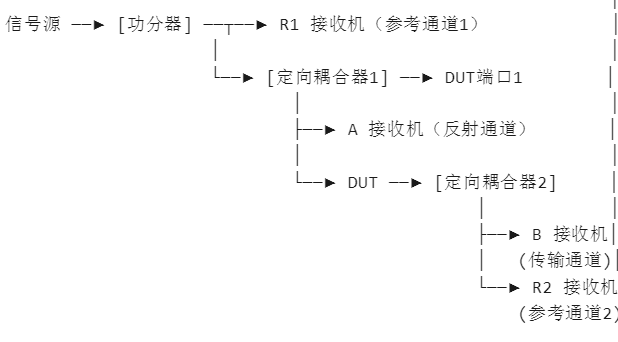

1. 通道架构

2. 各通道功能

通道	信号来源	测量参数	关键要求
R (Reference)	功分器分出的源信号样本	作为相位和幅度的基准	与源信号高度相参
A (Reflection)	定向耦合器提取的反射信号	S₁₁、S₂₂（反射系数）	高灵敏度，低噪声
B (Transmission)	DUT 输出端的传输信号	S₂₁、S₁₂（传输系数）	大动态范围

VNA 能测量相位的根本前提是：所有接收机通道的本振(LO)必须锁定到同一参考时钟，且保持固定的相位关系。

如果 R 通道和 A/B 通道的 LO 独立运行，相位信息将丢失，VNA 就退化为标量网络分析仪 。因此，VNA 内部通常使用一个公共参考源分配 LO 信号到所有接收机通道。

3. 单端口VNA

只能测量 S₁₁（反射系数）
结构简单，常用于天线/阻抗匹配测试

4. 双端口VNA（最常见）

可测量 S₁₁, S₂₁, S₁₂, S₂₂
需要 信号源开关 和 接收机开关 来切换正向/反向测量

5. 多端口VNA（4端口、6端口等）

通过 测试集开关矩阵 扩展端口数
用于多端口器件（如平衡滤波器、差分放大器、MIMO天线）

四、现代VNA架构演进

1.传统架构 vs 现代架构

特性	传统VNA	现代高性能VNA（如Keysight PNA-X）
信号源	单一扫频源	多源独立控制（源+本振+辅助源）
接收机	固定中频	数字中频 + 宽带ADC
校准	手动12项误差修正	自动电子校准（E-Cal）
功能	仅S参数	集成噪声系数、互调、脉冲测试
架构	硬件为中心	软件定义 + FPGA实时处理

2. 现代VNA的关键创新

数字中频架构
- 中频信号经高速ADC采样后，全部在数字域处理
- 优势：灵活的滤波器带宽、更高的精度、更好的温度稳定性
多源架构（Multi-source）
- 独立控制端口1源、端口2源、本振
- 支持混频器/变频器测试（需要独立的本振驱动）
集成测试功能
- 噪声系数测试（Noise Figure）
- 互调失真（IMD）
- 脉冲S参数（Pulse S-parameters）
- 增益压缩（Gain Compression）

五、误差修正与校准架构

VNA的精度高度依赖系统误差修正：

校准方法	所需标准件	适用场景
SOLT	Short, Open, Load, Through	同轴系统，最常用
TRL	Thru, Reflect, Line	非50Ω系统、片上测试
ECal	电子校准模块	快速、可重复、多端口
UOSM	Unknown Open, Short, Match	更灵活的SOLT变体

校准的核心思想：通过测量已知标准件，求解12项（双端口）系统误差模型，然后从实测数据中扣除误差。

六、总结

VNA 通过定向耦合器分离传输线上的入射波和反射波，利用超外差接收机精确测量它们的幅度和相位比值，经 SOLT 校准消除系统误差后，最终输出被测器件的完整散射参数（S参数）。

VNA的架构核心可以概括为：

"一个源 → 分离信号 → 多路接收 → 相位参考 → 数字处理 → 误差修正"
