超外差接收机（Superheterodyne Receiver）是射频仪器中最经典、应用最广泛的接收架构。其核心思想是将接收到的高频信号通过混频转换到一个固定的中频（IF）上进行处理，从而兼顾灵敏度、选择性和稳定性。
1. 核心工作原理
天线 → 预选滤波器 → LNA → 混频器 → 中频滤波器 → 中频放大器 → 检波器/ADC
↑
本地振荡器 (LO)关键步骤：
| 步骤 | 功能 | 说明 |
|---|---|---|
| 射频前端 | 信号预选与低噪声放大 | 带通滤波器抑制镜像频率和带外干扰，LNA 决定噪声系数 |
| 下变频 | 混频器将 RF 信号与 LO 信号相乘 |  产生和频与差频，取差频 |
| 中频处理 | 固定频率的窄带滤波与放大 | 在固定 IF 上实现高 Q 值的滤波和高增益放大，不受调谐影响 |
| 解调/数字化 | 检波或 ADC 采样 | 提取基带信息或送入数字信号处理 |
2. 关键设计参数
中频选择
-
高 IF 方案：镜像频率远离信号频率，镜像抑制容易，但中频滤波器 Q 值要求高
-
低 IF 方案：中频滤波器容易实现，但镜像频率靠近信号频率，镜像抑制困难
-
双变频/多变频：先用高 IF 抑制镜像，再用低 IF 实现窄带滤波（如频谱分析仪常用方案）
镜像频率问题
-
镜像频率：fimage=fLO±fIF （取决于 LO 在信号上方还是下方）
-
抑制方法：射频预选滤波器 + 高中频架构
本振方案
-
固定 LO：用于固定频率接收
-
可调谐 LO：用于扫频或宽频段覆盖（如 VCO + PLL 合成器）
3. 超外差架构的优势
| 优势 | 原因 |
|---|---|
| 高灵敏度 | LNA + 中频高增益放大，噪声系数可控 |
| 高选择性 | 在固定中频上使用晶体滤波器、SAW 滤波器等高 Q 值器件 |
| 频率稳定性 | 主要选择性由固定中频滤波器决定，不受调谐影响 |
| 宽频覆盖 | 只需调谐 LO 即可覆盖宽频段，中频链路保持不变 |
| 模块化设计 | 中频处理模块标准化，便于多频段复用 |
4. 主要缺点与挑战
| 缺点 | 说明 |
|---|---|
| 镜像干扰 | 镜像频率与目标信号间隔 2fIF ，需前端滤波器抑制 |
| 本振泄漏 | LO 信号可能泄漏到天线端，造成辐射或自混频 |
| 组合杂散 | 混频器非线性产生的 m⋅fRF±n⋅fLO 组合频率 |
| 中频馈通 | RF 信号直接泄漏到中频输出 |
| 体积与成本 | 需要多个滤波器、混频器和本振源，集成度受限 |
5. 射频仪器中的典型应用
-
频谱分析仪：超外差 + 扫频本振，逐点测量各频率分量
-
矢量信号分析仪：超外差下变频 + 宽带 ADC + 数字解调
-
网络分析仪：使用超外差接收机测量 S 参数
-
通信接收机：专业短波、卫星通信接收机
6.与其他架构的对比
| 架构 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 超外差 | 性能全面，灵敏度高 | 镜像/杂散，集成度低 | 高性能仪器，通信系统 |
| 零中频 (Direct Conversion) | 无镜像，集成度高，功耗低 | 本振泄漏，直流偏移，IQ 不平衡 | 手持设备，5G 终端 |
| 低中频 (Low-IF) | 兼顾集成度和镜像抑制 | 镜像抑制依赖正交精度 | 蓝牙，Wi-Fi |
| 数字中频 (Digital IF) | 灵活性高，可软件定义 | ADC 动态范围要求极高 | 软件无线电 (SDR |
7.频谱分析仪(SA)的超外差接收机
频谱分析仪（Spectrum Analyzer, SA）是超外差架构最经典、最成熟的应用。它的核心任务是在宽频率范围内逐点测量信号的功率谱密度

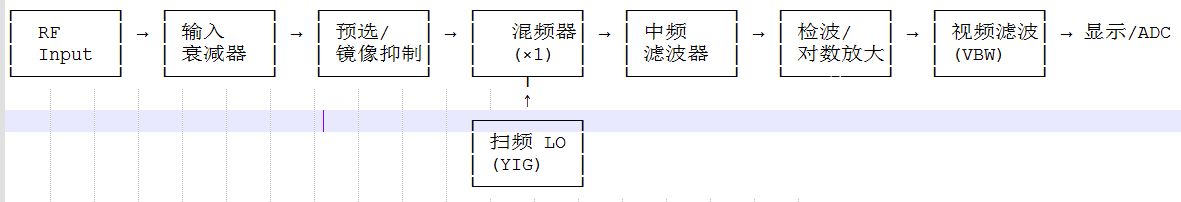

1. SA 超外差架构核心框图
2. 扫描调谐机制（Sweep Tuning）
| 特性 | 频谱分析仪 (SA) | 矢量信号分析仪 (VSA) |
|---|---|---|
| LO 工作方式 | 连续扫频（或步进扫频） | 固定或步进（针对特定载波） |
| 测量方式 | 逐点扫描，一次测一个频点 | 宽带并行采集，一次测整个带宽 |
| 中频滤波器 | 极窄带、高 Q 值（RBW） | 宽带平坦响应 |
| 输出 | 功率 vs 频率的轨迹 | I/Q 时域数据流 |
扫描过程详解
-
本振扫频：YIG（钇铁石榴石）振荡器或宽带合成器在设定范围内线性扫频
-
混频下变频：当 fLO−fsignal=fIF 时，该频率分量通过中频滤波器
-
包络检波：中频信号经过检波器提取包络（功率）
-
视频滤波：VBW 低通滤波器平滑噪声
-
显示：每个频点对应屏幕上的一个像素亮度/高度
扫描时间约束：
其中 k 为与滤波器形状相关的常数。RBW 越窄、扫宽越宽，扫描时间越长。这是超外差 SA 的物理限制。
8.矢量信号分析仪(VSA)的超外差接收机
矢量信号分析仪（VSA）的超外差下变频链路，核心目标是在保持信号幅度和相位信息完整 的前提下，将射频信号搬移到适合 ADC 采样的中频或基带。与频谱分析仪（SA）不同，VSA 关注的是时域波形的矢量还原，而非仅功率谱密度。

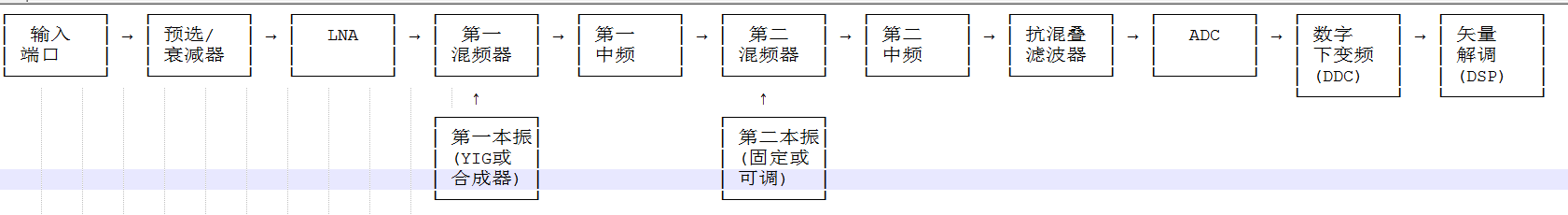

1. VSA 超外差架构框图
2. 各级下变频详解
第一变频级（RF → 第一 IF）
| 参数 | 典型设计 | 说明 |
|---|---|---|
| 第一 IF | 3.6 GHz / 7.5 GHz / 10.5 GHz | 采用高中频，远离信号频段，便于镜像抑制 |
| 第一本振 | YIG 振荡器或宽带合成器 | 覆盖仪器全频段（如 9 kHz ~ 50 GHz），步进精细 |
| 混频器 | 双平衡或镜像抑制混频器 | 高线性度、低杂散 |
| 预选滤波器 | 分段 YIG 滤波器或开关滤波器组 | 根据频段自动切换，抑制镜像和带外大信号 |
关键考量：
-
镜像抑制：第一 IF 选得高（如 7.5 GHz），镜像频率与信号频率间隔 2×7.5=15 GHz，前端滤波器容易滤除
-
动态范围：第一级决定了整机的三阶截点（IP3）和噪声系数（NF）的权衡
第二变频级（第一 IF → 第二 IF）
| 参数 | 典型设计 | 说明 |
|---|---|---|
| 第二 IF | 300 MHz / 500 MHz / 750 MHz | 适合 ADC 直接采样的中频 |
| 第二本振 | 固定频率或窄范围可调 | 由 PLL 锁定，相位噪声极低 |
| 中频滤波器 | 晶体滤波器或 LC 滤波器 | 确定分析带宽（RBW）的基础 |
关键考量：
-
分析带宽：第二 IF 滤波器的带宽决定了 VSA 的最大瞬时分析带宽（如 40 MHz、160 MHz、510 MHz）
-
相位噪声：第二本振的相位噪声直接影响 EVM（误差矢量幅度）测量精度
第三级（可选）：模拟 IQ 解调或 ADC 采样

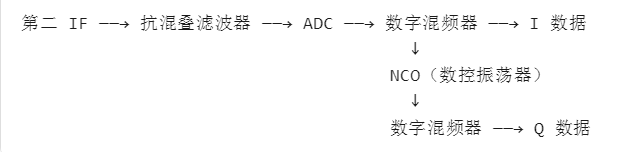

现代 VSA 通常采用 中频采样 + 数字下变频（DDC） 方案，替代传统的模拟 IQ 解调器：
优势：
-
避免模拟 IQ 解调器的 I/Q 不平衡（幅度误差、相位正交误差）
-
避免直流偏移和本振泄漏
-
通过数字校准实现完美的 90° 相移和幅度匹配

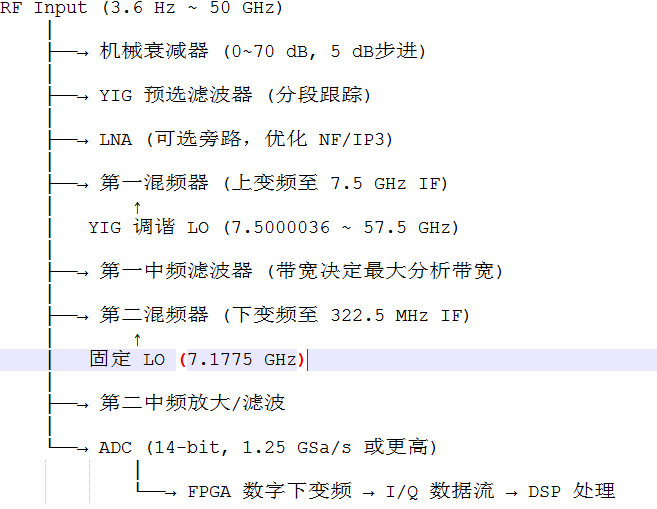

3. 典型仪器架构实例
9.网络分析仪(VNA)的超外差接收机
网络分析仪（VNA）的超外差接收机，其设计核心并非简单的"下变频"，而是围绕多通道相干比值测量构建的精密变频系统。
VNA 的接收机需要同时测量幅度 和相位 。由于直接测量 GHz 级信号的相位极其困难，VNA 采用**超外差（Superheterodyne）**架构：
-
下变频：将 RF 信号与本地振荡器（LO）混频，降至固定的中频（IF，如 10 MHz）。
-
IQ 解调：在中频处用正交检波器（0° 和 90° 两路）提取信号的实部和虚部，从而恢复幅度和相位。
-
ADC 数字化：经模数转换后送入处理器。
每个端口通常配备两个接收通道：
-
参考通道（R）：测量入射波 a ，提供相位基准
-
测试通道（A/B）：测量反射波 b 或传输波

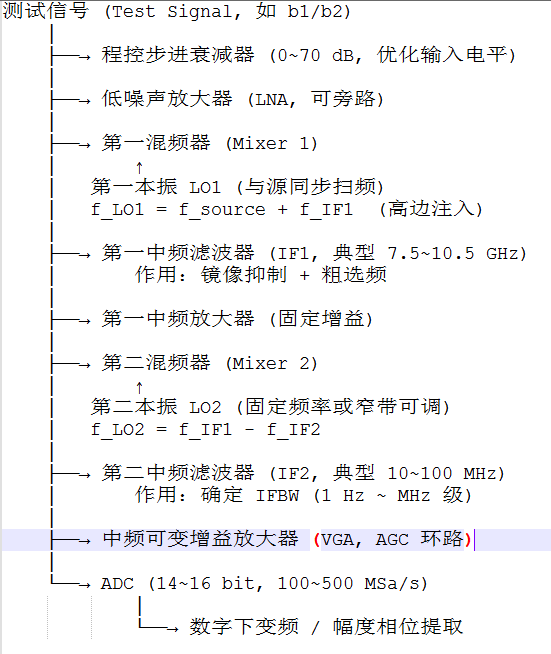

1. 通用双变频接收机架构
现代宽带 VNA 普遍采用双变频超外差架构，以兼顾镜像抑制、动态范围和 ADC 采样效率：
关键设计 ：所有接收通道（R, A, B, C...）的 LO1/LO2 来自同一时钟树分配，确保任意两通道间的相位差在扫频过程中保持恒定。
2. 频率规划与镜像管理
a. 高中频策略
VNA 接收机的第一 IF 通常选得很高（如 7.5 GHz 或 10.5 GHz），原因如下：
| 考量 | 说明 |
|---|---|
| 镜像频率间隔 | 镜像距信号  ，高 IF 使镜像远离信号，前端滤波器易抑制 |
| 谐波杂散规避 | 混频器产生的  组合频率更容易落在带外 |
| 本振覆盖范围 | 若源覆盖 10 MHz~67 GHz，LO1 只需覆盖约 7.5~77.5 GHz，避免低频段 LO 实现困难 |
b. 第二 IF 的选择
第二 IF 的选取需平衡多重矛盾：
-
不能太高：ADC 直接采样高 IF 时，采样率要求过高，功耗和成本剧增
-
不能太低：低频 IF 易受直流偏移、1/f 噪声、电源纹波干扰
-
需避开整数 MHz 点：避免时钟谐波落入 IF 带内
c. 典型方案：
-
第一 IF = 7.5 GHz
-
第二 IF = 10.7 MHz 或 21.4 MHz（传统通信标准中频，器件成熟）
-
或第二 IF = 50~100 MHz（现代宽带数字中频方案，便于 ADC 采样）

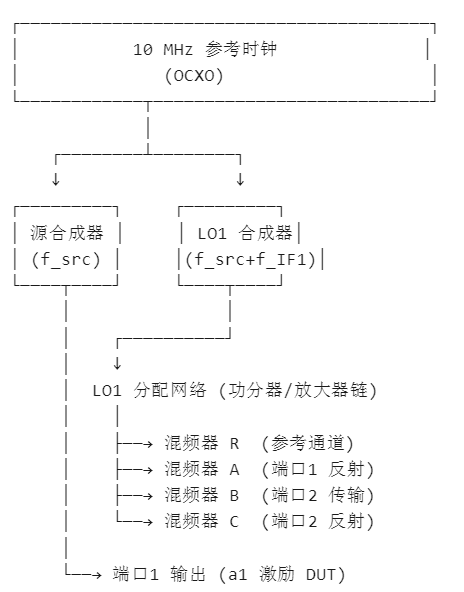

3. 多通道相干接收机设计
相位相干要求：
-
LO1 信号通过等长、等温、等相位延迟的分配网络到达各混频器
-
通常采用半刚性电缆 或片上集成功分器，确保温度漂移一致
-
所有合成器锁定到同一 10 MHz 参考，PLL 带宽需匹配
为什么必须相干？
S 参数测量的是复数比值：
若各通道使用独立 LO，则 ϕLO 的随机漂移会直接转化为 ϕB−ϕR 的抖动，导致相位测量完全失效。共用 LO 时，LO 相位噪声在比值运算中共模抵消：
这也是为什么 VNA 的相位测量精度（±0.01°）远高于独立仪器组合。
4.接收机增益与动态范围分配
VNA 接收机需在极宽输入电平范围内工作（从 -100 dBm 的小信号到 +10 dBm 的大信号），增益分配是精密设计：

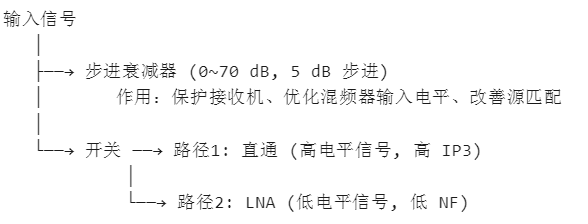

a. 前端衰减器 + LNA 切换
状态切换逻辑：
-
小信号（<-50 dBm）：LNA 接入，衰减器 0 dB，优化噪声系数
-
大信号（>-20 dBm）：LNA 旁路，衰减器增大，优化三阶截点
b. 中频 AGC 环路
第二 IF 后通常设置自动增益控制 (AGC)：
-
目标：将 ADC 输入电平恒定在 -10 dBFS 左右，最大化 SNR 且不削顶
-
实现：通过 VGA + 检波反馈，或现代数字 AGC（根据 ADC 输出调整 VGA）
c. 动态范围分解
| 贡献因素 | 典型值 | 优化手段 |
|---|---|---|
| 本底噪声 | -120 dBm/Hz | LNA、窄 IFBW |
| 三阶失真 | +10 dBm 混频器 IP3 | 衰减器、高线性混频器 |
| ADC 量化噪声 | 14 bit → ~80 dB SFDR | 高分辨率 ADC、AGC |
| 总动态范围 | 120~150 dB | 系统级权衡 |
5. 中频带宽 (IFBW) 滤波器
VNA 不使用 SA 的 RBW，而是使用 IFBW 来定义接收机噪声带宽：
a. IFBW 与测量性能的关系
| IFBW | 噪声电平 | 测量速度 | 适用场景 |
|---|---|---|---|
| 1 Hz | 极低 (-120 dBm) | 极慢 (s/点) | 高动态范围、高隔离度 |
| 1 kHz | 低 | 中等 | 通用 S 参数测量 |
| 100 kHz | 较高 | 快 | 快速扫描、调试 |
| 1~15 MHz | 高 | 实时 | 脉冲 S 参数、时域分析 |
b. 滤波器实现演进
-
传统模拟：LC 滤波器组、晶体滤波器，通过继电器切换
-
现代数字：ADC 后接 FIR/IIR 滤波器，IFBW 软件可设，形状因子接近理想矩形

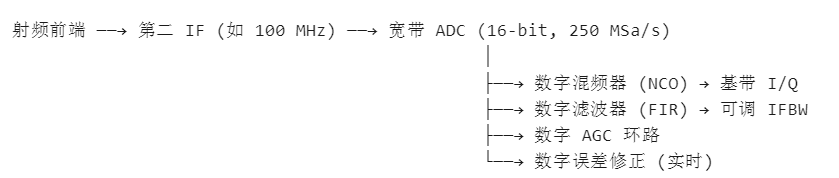

6. 现代演进：全数字中频接收机
当前高端 VNA（如 Keysight PNA-X、R&S ZNA）已全面采用全数字中频：
全数字化的优势：
-
IFBW 连续可调：无需机械切换滤波器，无继电器寿命问题
-
完美通道匹配：数字滤波器特性一致，多通道幅度/相位跟踪误差极小
-
高级测量模式：脉冲门控、噪声系数、增益压缩，均通过数字信号处理实现
-
温度稳定性：消除模拟滤波器温漂，长期幅度稳定度达 0.001 dB/°C 级
10.VNA、SA与VSA 接收机的对比
1. 下变频核心任务对比
| 仪器 | 下变频的核心目的 | 被测信号特性 |
|---|---|---|
| SA 频谱分析仪 | 将外部未知信号的各频率分量 逐次搬移到固定 IF，测量其功率谱密度 | 信号频率、功率、带宽均未知 |
| VSA 矢量信号分析仪 | 将已知的调制载波信号 搬移到适合 ADC 采样的中频/基带，完整保留 IQ 信息 | 信号载波已知，关注调制精度 |
| VNA 网络分析仪 | 将内部源激励 DUT 后的入射波与响应波 分别搬移到 IF，提取复数比值 (b/a) | 信号由仪器自身产生，频率精确已知 |
本质差异 ：SA 和 VSA 测量的是绝对功率/波形 ，VNA 测量的是相对比值。
2. 本振（LO）架构对比
| 维度 | SA | VSA | VNA |
|---|---|---|---|
| LO 数量 | 1 路（独立） | 1 路（独立） | 多路共用（R/A/B...共享 LO） |
| LO 工作模式 | 扫频（连续或步进） | 固定（针对载波）或窄范围调谐 | 与源同步扫频 |
| 频率关系 | fLO 独立扫描， |
fLO 固定对准载波 |  ，严格锁定 |
| 相位相干性 | 不要求（只测功率） | 不要求（单通道绝对测量） | 必须相干（多通道间相位差必须稳定） |
| 相位噪声影响 | 直接表现为本底噪声和近端分辨率 | 直接表现为 EVM 劣化 | 共模抵消（比值运算中 LO 相位噪声相消） |
VNA 的特殊性：多通道共用 LO 是 S 参数相位测量精度的物理基础。若各通道 LO 独立，S21 的相位将随 LO 随机漂移而完全失稳。
3. 中频（IF）频率规划对比
| 维度 | SA | VSA | VNA |
|---|---|---|---|
| 第一 IF 典型值 | 3.6 GHz / 7.5 GHz / 10.5 GHz | 3.6 GHz / 7.5 GHz（或零中频） | 7.5 GHz / 10.5 GHz（高中频） |
| 第二 IF 典型值 | 几十 MHz ~ 几百 MHz（窄带） | 几百 MHz（宽带 ADC 采样） | 10~100 MHz（数字中频处理） |
| 变频级数 | 通常 2~3 级（兼顾镜像抑制和窄 RBW） | 通常 2 级（或 1 级直接变频） | 通常 2 级（高中频 + 低中频） |
| 镜像抑制策略 | 跟踪预选滤波器（YIG）+ 高中频 | 预选滤波器 + 高中频（或正交抑制） | 高中频 + 前端分段滤波（无需复杂预选） |
VNA 的优势：由于信号频率由内部源精确控制，镜像频率位置已知，前端滤波器设计比 SA 更简单。
4. 中频滤波器特性对比
| 维度 | SA | VSA | VNA |
|---|---|---|---|
| 滤波器名称 | RBW（Resolution BW） | 信号带宽滤波器 | IFBW（IF Bandwidth） |
| 带宽范围 | 1 Hz ~ 几 MHz（极窄为主） | 几十 MHz ~ 几 GHz（宽带） | 1 Hz ~ 15 MHz（覆盖窄带到宽带） |
| 滤波器功能 | 频率选择性：区分相邻频点 | 抗混叠 + 带内平坦度保证 | 噪声带宽控制 + 动态范围优化 |
| 形状因子 | 极重要（决定分辨能力） | 通带内平坦度极重要 | 矩形系数好（降低噪声带宽） |
| 实现方式 | 模拟晶体/LC → 数字 FIR | 模拟抗混叠 + 数字处理 | 全数字 FIR（现代 VNA） |
| 与噪声关系 | DANL ∝ 10·log(RBW) | 分析带宽决定噪声底 | 噪声功率 ∝ IFBW |
关键区别 ：SA 的 RBW 决定频率分辨率 ；VNA 的 IFBW 决定测量噪声和速度 ；VSA 的带宽决定信号捕获能力。
5. 混频与采样后端对比
| 维度 | SA | VSA | VNA |
|---|---|---|---|
| 混频器类型 | 双平衡混频器（高线性） | 镜像抑制混频器或 I/Q 混频器 | 双平衡混频器（高隔离、高 IP3） |
| 检波/采样 | 包络检波器 / 对数放大器 | 宽带线性 ADC + DDC | 线性 ADC + 复数幅度/相位提取 |
| ADC 位宽 | 较低（显示用） | 12~14 bit | 14~16 bit（高动态范围） |
| 采样后处理 | 视频滤波（VBW）→ 显示 | 数字下变频 → I/Q 数据流 | 复数除法 (b/a) → S 参数 |
| 相位信息 | 丢弃（只保留幅度） | 完整保留（I/Q 两路） | 提取相对相位差（通道间比值） |

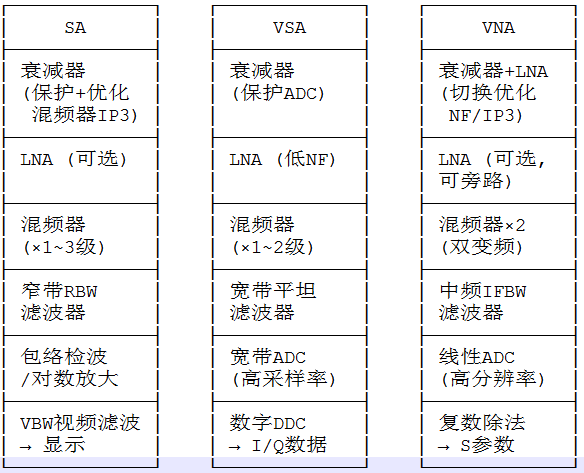

6. 接收机动态链路对比
7. 关键性能指标溯源对比
| 指标 | SA 的决定因素 | VSA 的决定因素 | VNA 的决定因素 |
|---|---|---|---|
| 灵敏度/噪声 | LNA NF + 前端损耗 + RBW | LNA NF + ADC 量化噪声 | LNA NF + IFBW + 接收机通道数 |
| 动态范围 | 混频器 IP3 - DANL | ADC ENOB + 前端线性度 | 混频器 IP3 - 噪声底（由 IFBW 决定） |
| 频率精度 | 参考时钟 + LO 合成器 | 参考时钟 + LO 锁定 | 参考时钟（与源共用） |
| 幅度精度 | 全链路频响 + 检波器线性度 | ADC 线性度 + 前端平坦度 | 校准件精度 + 误差模型 + 温度稳定度 |
| 相位精度 | 不适用 | LO 相位噪声 + IQ 不平衡 | 通道间相位跟踪 + LO 共模相消 |
| 测量速度 | 扫描时间 ∝ Span/RBW² | 实时捕获，由 ADC 速率决定 | 由 IFBW 建立时间 + 频点数决定 |
8. 设计哲学总结
| 仪器 | 下变频设计的第一性原理 |
|---|---|
| SA | 频率分辨率为王。通过窄 RBW 滤波器在频率域"逐点扫描"，牺牲速度换取分辨率。 |
| VSA | 信号保真为王。通过宽带平坦的下变频链路，确保调制信息（幅度+相位）无失真地进入 ADC。 |
| VNA | 比值精度为王。通过多通道相干下变频和共用 LO，将系统误差转化为共模量，在复数除法中抵消，实现 0.01 dB / 0.01° 级的极端精度。 |
