时钟树：
首先是CubeMX配置：

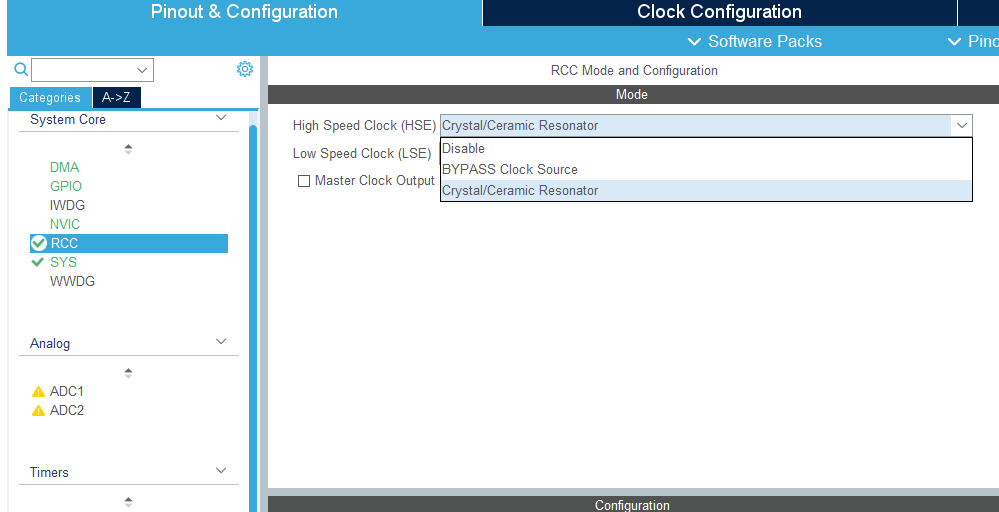

先到RCC，然后外部高速时钟源（HSE）设置为晶振（Crystal/Ceramic Resonator）：

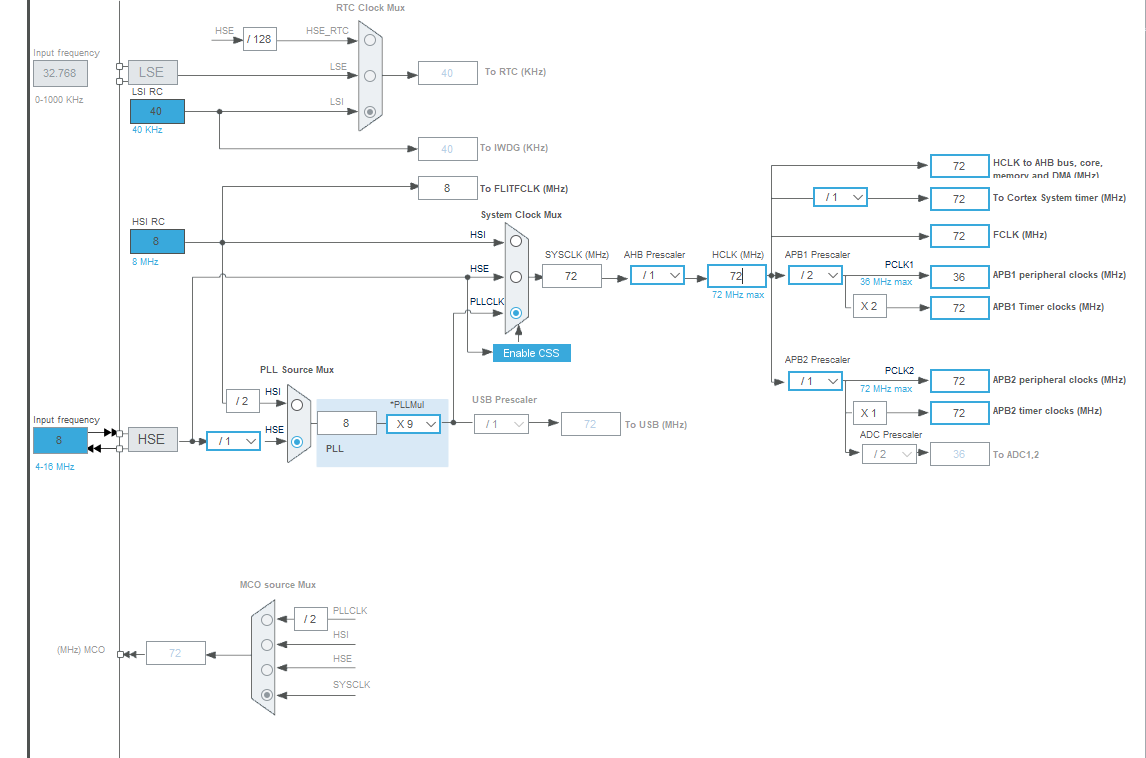

随后来到时钟设置（Clock Configuration），将HCLK修改为最高频率72MHz（不同芯片型号可能不同），敲下回车即可：
时钟信号：

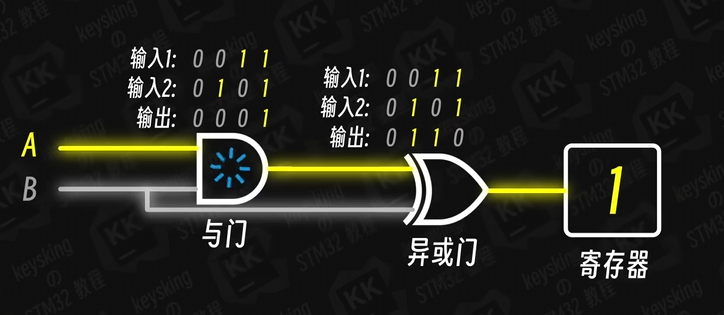

可以看到与门 和异或门 连接着寄存器的运行，而寄存器是我们程序与电路之间的桥梁，我们通过读取寄存器获取电路的状态，通过设置寄存器控制电路的运行，所以与门 和异或门 的输入存入到寄存器后就可以被程序读到，进而影响程序的运行，也能作为其他电路的输入，影响到其他电路的运行。

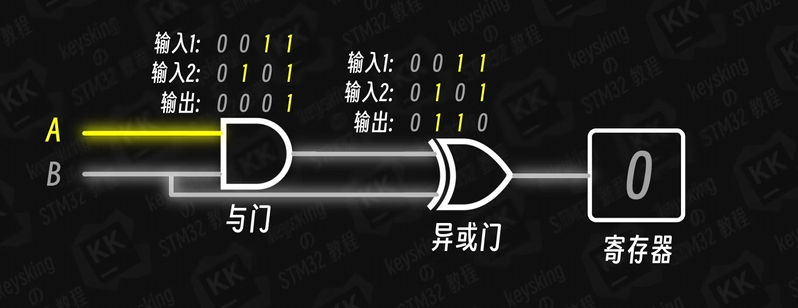

假设B从高电平转变为低电平，因为光的传播的电信号，我们大可忽略不计其传播延时，整个B线在瞬间就变为了低电平 ，当逻辑管内部的运算涉及了MOS管的充放电过程，这对于光速是不够的，所以就会造成与门输出的信号不能及时从高电平转变为低电平 ，这就会导致数据寄存器在这段时间的输出变为了高电平，等与门完成了运算，输出低电平，寄存器才会变为低电平
所以我们怎么避免这种情况呢？

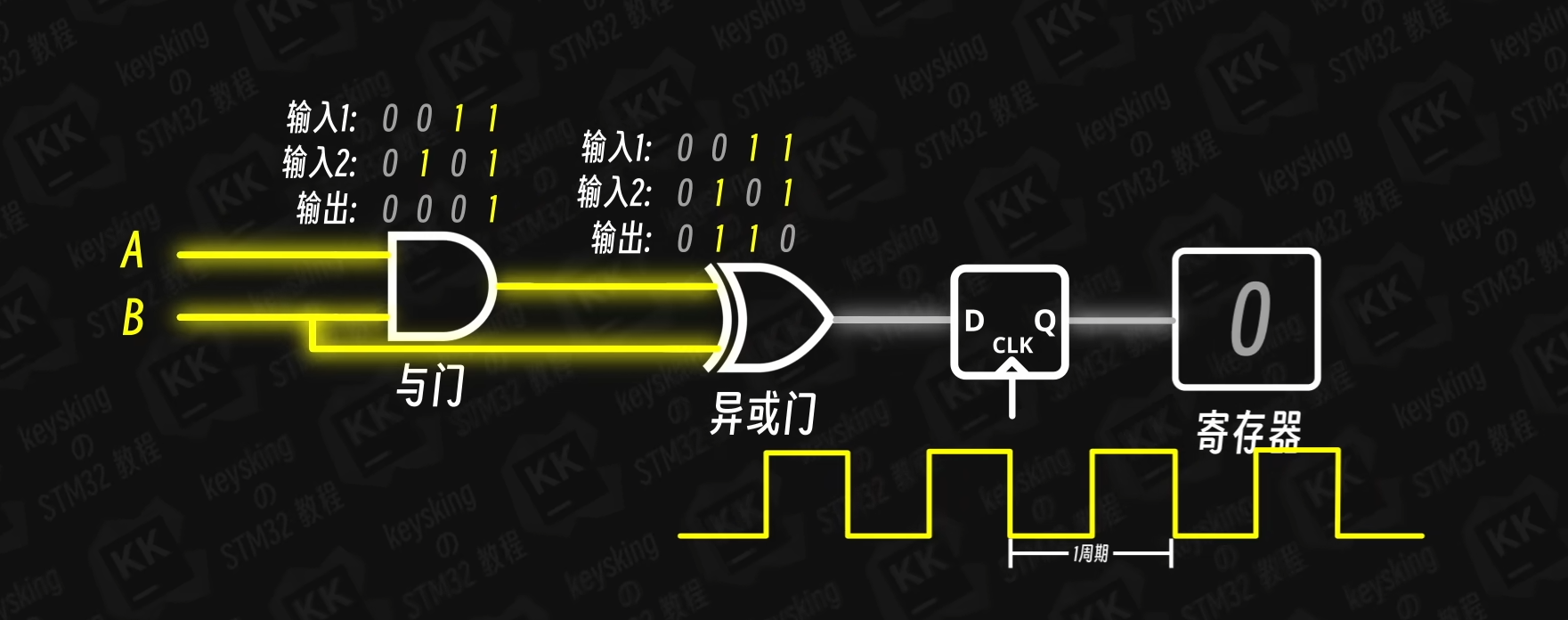

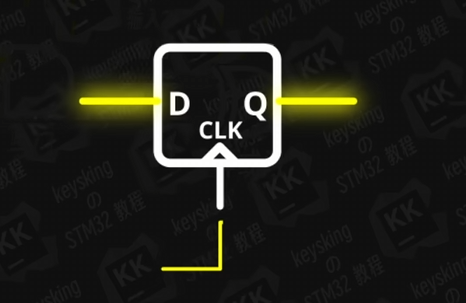

通过这两个图我们可以知道在异或门 与寄存器之间放置了一个装置，边沿触发器 ，该装置下端有一个控制端，当控制端出现一个低电平变为高电平的上升沿 时，它才会将输出端的变为输入端的电平信号 ，所以有了边沿触发器，我们为其接入了一个一定频率的方波信号，方波的一个周期内，门电路执行运算产生的副作用都不会影响寄存器的值，而这个方波信号就是时钟信号
上面是微观角度，下面是宏观：

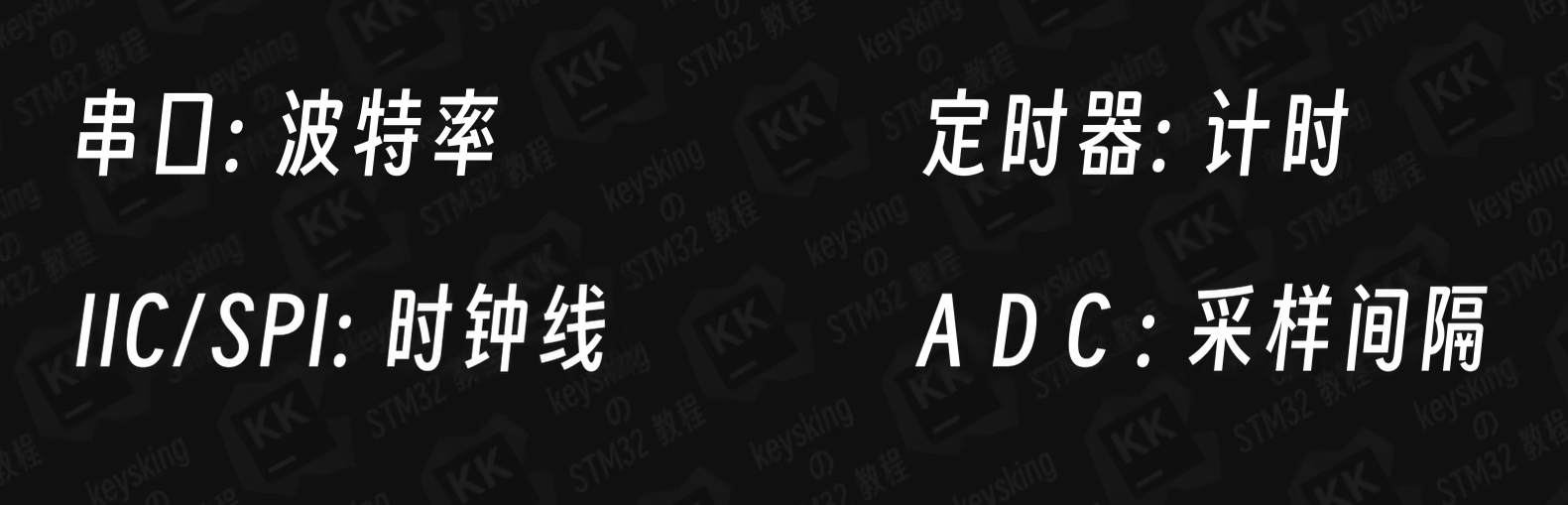

这些都需要一个精确的时钟脉冲信号，告知这些外设的时间流逝

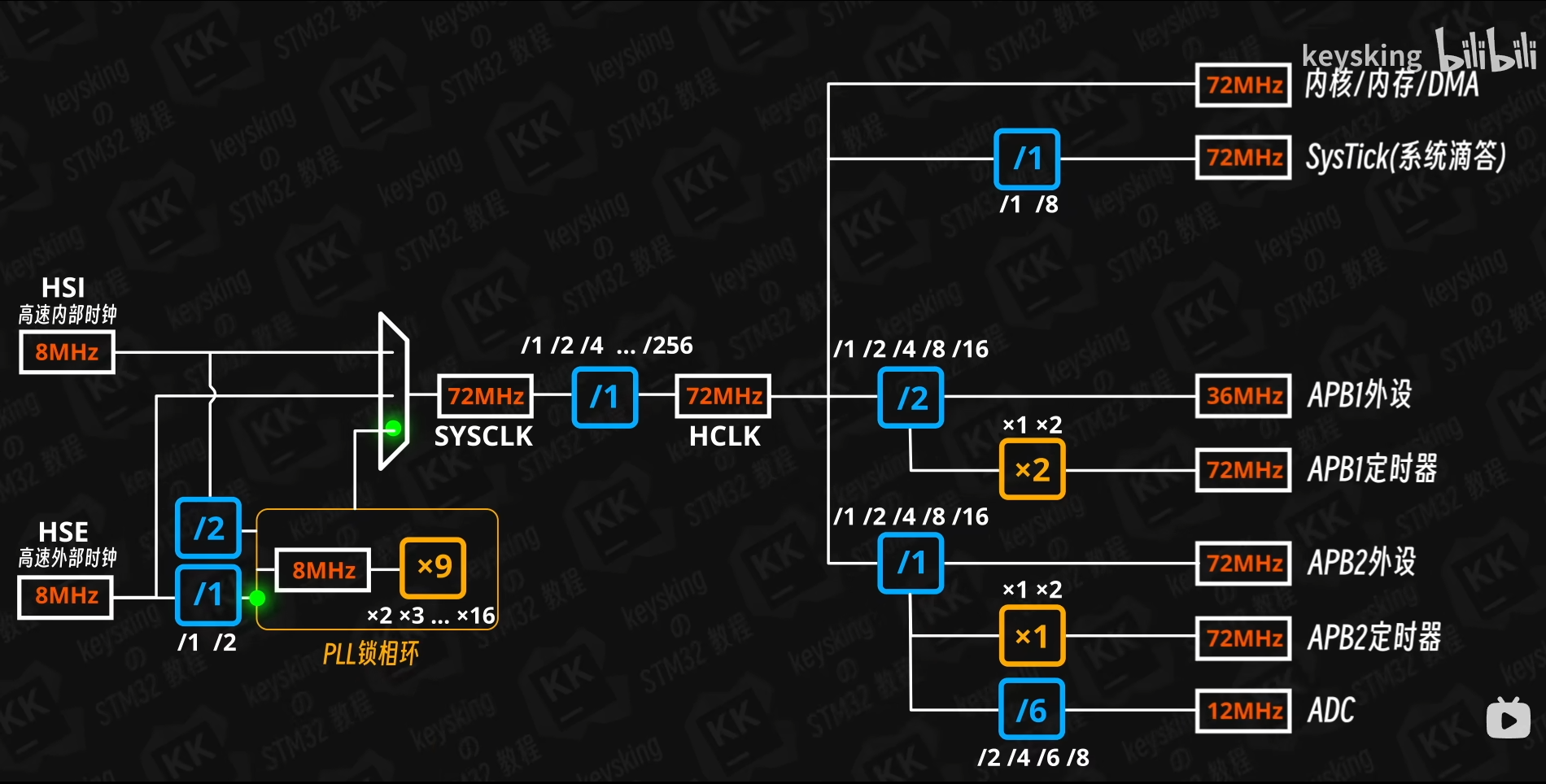

时钟树：
可以看到内部高速时钟（HSI）和外部高速时钟（HSE）都是8MHz，但HSE的脉冲精度遥遥领先！
PLL锁相环就是倍频器
