课后作业-20260806-Linux iSCSI服务器

文章目录

iSCSI服务器
- iSCSI服务介绍
- iSCSI架构
- [配置iSCSI Targets](#配置iSCSI Targets)
- - 节点规划
  - 配置流程
  - 配置iscsi-server
  - [配置 backstore 对象](#配置 backstore 对象)
  - [配置 Target IQN](#配置 Target IQN)
  - [配置 LUN](#配置 LUN)
  - [配置 ACL](#配置 ACL)
  - [配置 Portal](#配置 Portal)
  - 保存配置
- [非交互式管理 Targets](#非交互式管理 Targets)
- [访问 iSCSI 存储](#访问 iSCSI 存储)
- - 准备系统
  - [连接 iSCSI 目标](#连接 iSCSI 目标)
  - [格式化 iSCSI 设备](#格式化 iSCSI 设备)
  - 持久化挂载
  - 断开目标连接
- 故障处理

iSCSI服务器

iSCSI服务介绍

SCSI（Small Computer System Interface，小型计算机系统接口），一种用于计算机和智能设备之间（硬盘、软驱、光驱、打印机、扫描仪等）连接标准。

iSCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)，又称为IP SAN，是IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于 TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在互联网传输，最终实现iSCSI服务端提供存储给客户端。

从物理服务器到存储的电缆通常封闭在数据中心内，并且理想情况下不直接连接到LAN网络，所以SAN流量通常不加密，以最大程度地提高性能。为了实现WAN安全，iSCSI管理员可以使用IPsec加密流量。

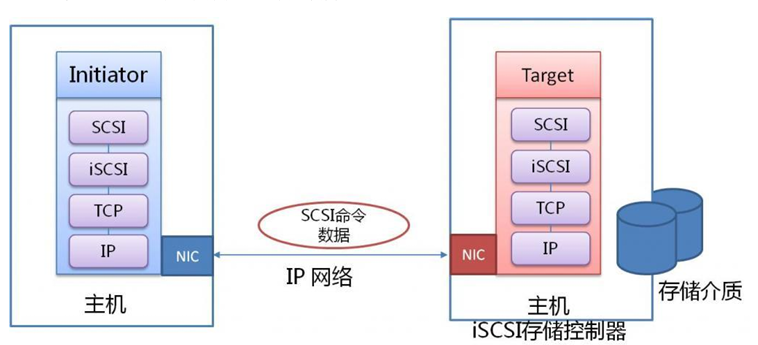

iSCSI架构

iSCSI服务是C/S架构。访问的iSCSI目标在客户端系统上显示为本地且未格式化的SCSI快设备，等同于通过SCSI布线、FC直连或FC交换光线连接的设备。

Initiator ，iSCSI客户端，通常以软件方式部署，也可以使用iSCSI Host Bus Adapters (HBAs) （HBA）硬件。Initiator必须具有唯一的名称（请参见IQN）。
Target，iSCSI服务器上的iSCSI存储资源。 Target必须具有唯一的名称（请参见IQN）。每个目标都提供一个或多个块设备或逻辑单元（LUN-logical units）。在大多数情况下，Target只提供一个设备，但一台服务器可以提供多个目标。
IQN（iSCSI Qualified Name）全球唯一的名称，用于标识发起者和目标。 IQN具有以下格式：
bash 复制代码
```
iqn.YYYY-MM.com.reversed.domain:name_string
```
- YYYY-MM ，年和月。示例，2020年6月为2020-06。该日期有助于确保IQN唯一性。
- com.reversed.domain，反向域名。例如， storage.laogao.cloud 的反向域名为 cloud.laogao.storage 。
- name_string，用于标识您管理的特定目标。如果服务器只具有一个目标，则有时会省略此名称。
Portal，指定服务器监听的地址和端口，例如，172.25.250.50:3260。
LUN （Logical Unit Number），代表Target 提供的块设备。每个目标可以提供一个或多个LUN。
ACL （Access Control List），使用Initiator 的IQN限制客户端访问Target。
TPG （Target Portal Group），是目标的完整配置，包括Portal ，LUN和ACL 。几乎所有目标都使用一个TPG ，但是高级配置有时可能会定义多个TPG。
discovery ，查询服务器上有Target列表。
login ，向Target 验证，验证通过后即可以使用Target服务器提供的块设备。

配置iSCSI Targets

节点规划

节点名称	节点 IP	作用
iscsi-server（增加 2 块 20G SCSI 磁盘）	10.1.8.10/24	iSCSI Target（存储服务端）
iscsi-client	10.1.8.11/24	iSCSI Initiator（存储客户端）

使用centos7模板克隆出iscsi-server,iscsi-client

iscsi-server:

bash 复制代码

[cyw@server ~ 13:59:30]$ sudo -i
[sudo] cyw 的密码：
[root@server ~ 13:59:42]# hostnamectl set-hostname iscsi-server
[root@server ~ 14:00:24]# bash
[root@iscsi-server ~ 14:00:26]# nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.10/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes
[root@iscsi-server ~ 14:01:50]# nmcli connection up ens33
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
[root@iscsi-server ~ 14:12:12]# setenforce 0

iscsi-client:

bash 复制代码

[cyw@server ~ 13:59:49]$ sudo -i
[sudo] cyw 的密码：
[root@server ~ 13:59:57]# hostnamectl set-hostname iscsi-client
[root@server ~ 14:07:13]# bash
[root@iscsi-client ~ 14:07:17]# nmcli connection modify ens33 ipv4.method manual ipv4.addresses 10.1.8.11/24 ipv4.gateway 10.1.8.2 ipv4.dns 10.1.8.2 autoconnect yes
[root@iscsi-client ~ 14:09:13]# nmcli connection up ens33
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
[root@iscsi-client ~ 14:09:22]# setenforce 0
[root@iscsi-client ~ 14:09:39]# systemctl disable firewalld --now

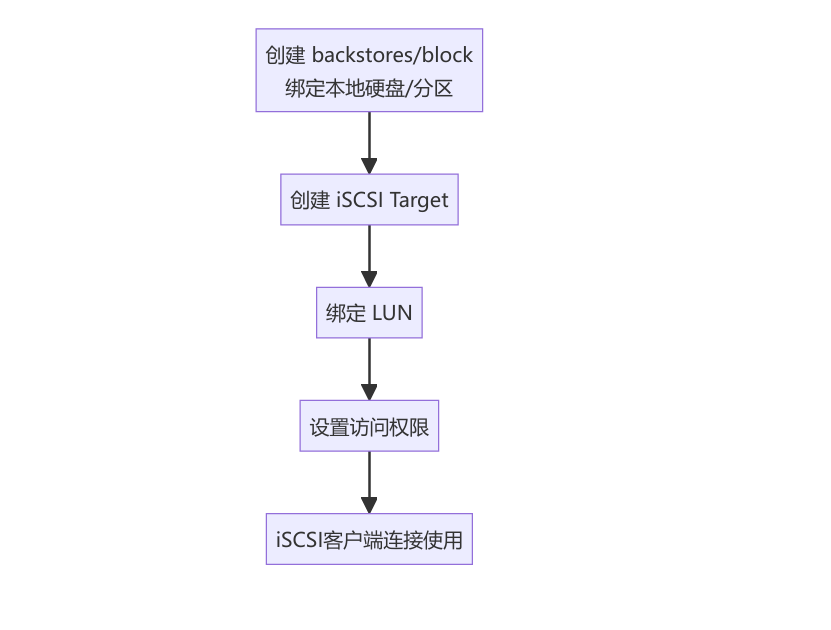

配置流程

配置iscsi-server

配置 iSCSI Targets需要安装以下软件：

targetd，服务端软件。
targetcli，targetd服务配置工具。

bash 复制代码

# 安装软件
[root@iscsi-server ~ 14:15:39]# yum install -y targetd targetcli

# 启用并启动服务
[root@iscsi-server ~ 14:17:24]# systemctl enable target --now
Created symlink from /etc/systemd/system/multi-user.target.wants/target.service to /usr/lib/systemd/system/target.service.

# 配置防火墙
[root@iscsi-server ~ 14:33:59]# firewall-cmd --add-service=iscsi-target --permanent
success
[root@iscsi-server ~ 14:34:04]# firewall-cmd --reload
success

当不带任何选项运行targetcli时，该命令将进入交互模式。

在以下示例中，使用ls命令显示当前布局。

bash 复制代码

[root@iscsi-server ~ 14:34:20]# targetcli
Warning: Could not load preferences file /root/.targetcli/prefs.bin.
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.

/> ls
o- / ..................................................... [...]
  o- backstores .......................................... [...]
  | o- block .............................. [Storage Objects: 0]
  | o- fileio ............................. [Storage Objects: 0]
  | o- pscsi .............................. [Storage Objects: 0]
  | o- ramdisk ............................ [Storage Objects: 0]
  o- iscsi ........................................ [Targets: 0]
  o- loopback ..................................... [Targets: 0

配置 backstore 对象

backstore类型：

block：服务器中的块设备，例如磁盘驱动器，磁盘分区或逻辑卷。
fileio：本地文件系统中的常规文件。
targetcli将该文件用作磁盘映像。
pscsi：物理SCSI设备。这种类型的存储允许客户端通过网络访问服务器上的物理SCSI设备。
ramdisk：内存中的磁盘设备。这种类型的存储不会持久存储数据。服务器重新启动后，数据将丢失。

要使用targetcli创建后备存储，请使用其create命令。该命令的行为取决于您在配置树中的当前位置。示例：

先进目录，再create(最常用、最简单)

bash 复制代码

/> cd /backstores/block
/backstores/block> create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

等同于full path写法（必须带 /）

bash 复制代码

/> /backstores/block create myblock1 /dev/sdb
Created block storage object myblock1 using /dev/sdb.

配置 Target IQN

在/iscsi伪目录中，创建IQN，将选择的IQN名称作为其第一个参数。

bash 复制代码

/backstores/block> cd /iscsi
/iscsi> create iqn.2026-08.cloud.cyw.iscsi-server:disk1
Created target iqn.2026-08.cloud.cyw.iscsi-server:disk1.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.
/iscsi> ls
o- iscsi ............................................... [Targets: 1]
  o- iqn.2026-08.cloud.cyw.iscsi-server:disk1 .............. [TPGs: 1]
    o- tpg1 ................................... [no-gen-acls, no-auth]
      o- acls .............................................. [ACLs: 0]
      o- luns .............................................. [LUNs: 0]
      o- portals ........................................ [Portals: 1]
        o- 0.0.0.0:3260 ......................................... [OK]

iscsi 根目录 $Targets:1$

当前一共创建了 1 个 iSCSI 目标（Target）
iqn.2026-04.cloud.laogao.iscsi-server:disk1

iSCSI Target 唯一标识（IQN 名称）

客户端存储发现、连接时，需要填写这一串名称。
tpg1（Target Portal Group，目标门户组）

一个 Target 可以有多个 TPG 组，这里只有 tpg1。

标记： [no-gen-acls, no-auth]
- no-gen-acls ：不会自动生成 ACL 访问策略，必须手动添加客户端白名单
- no-auth ：未开启 CHAP 账号密码认证
acls $ACLs: 0$

ACL = 客户端 IQN 白名单（访问控制列表）

ACLs:0 → 还没有添加允许接入的客户端

规则：默认拒绝所有客户端，不添加白名单就算客户端能连通 3260 端口也登录失败。
luns $LUNs: 0$ 【重点】

LUN 作用：将后端磁盘 backstores 映射给这个 Target 对外共享

LUNs:0 → 没有把硬盘 / 分区挂载进来！

哪怕客户端成功登录 target，看不到任何共享磁盘。

对应流程：创建 Target 之后，绑定 LUN 这一步尚未执行。
portals $Portals:1$

Portal = 监听地址+端口(对外访问入口)

0.0.0.0:3260
- 0.0.0.0：服务器本机所有网卡监听
- 3260：iSCSI 标准端口
- $OK$ ：监听正常，端口已就绪
✅当前状态总结

✅ Target (iqn名称)已创建

✅ Portal监听0.0.0.0:3260正常
❌ 缺少两大核心配置

1.未绑定LUN: 没有关联后端硬盘

2.未配置ACL: 没有放行客户端

配置 LUN

bash 复制代码

# 把提前做好的后端存储 myblock1（也就是/dev/sdb）绑定成LUN，对外共享
/iscsi> cd /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk1/tpg1/luns
/iscsi/iqn.20...sk1/tpg1/luns> create /backstores/block/myblock1
Created LUN 0.
/iscsi/iqn.20.

配置 ACL

创建ACL，以允许客户端启动程序访问目标。在Red Hat Enterprise Linux上，启动器的IQN存储在/etc/iscsi/initiatorname.iscsi文件中。

bash 复制代码

/iscsi/iqn.20...sk1/tpg1/luns> cd /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk1/tpg1/acls
/iscsi/iqn.20...sk1/tpg1/acls> create iqn.2026-08.cloud.cyw.iscsi-client
Created Node ACL for iqn.2026-08.cloud.cyw.iscsi-client
Created mapped LUN 0.

配置 Portal

删除默认：0.0.0.0:3260 (随便本机哪个IP都能连)

新建指定：10.1.8.10:3260（只允许通过本机10.1.8.10这个网卡连接iscsi共享）

bash 复制代码

/iscsi/iqn.20...sk1/tpg1/acls> cd /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk1/tpg1/portals/
/iscsi/iqn.20.../tpg1/portals> delete 0.0.0.0 3260
Deleted network portal 0.0.0.0:3260
/iscsi/iqn.20.../tpg1/portals> create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.

查看

bash 复制代码

/iscsi/iqn.20.../tpg1/portals> cd /
/> ls
o- / .......................................................... [...]
  o- backstores ............................................... [...]
  | o- block ................................... [Storage Objects: 1]
  | | o- myblock1 ......... [/dev/sdb (20.0GiB) write-thru activated]
  | |   o- alua .................................... [ALUA Groups: 1]
  | |     o- default_tg_pt_gp ........ [ALUA state: Active/optimized]
  | o- fileio .................................. [Storage Objects: 0]
  | o- pscsi ................................... [Storage Objects: 0]
  | o- ramdisk ................................. [Storage Objects: 0]
  o- iscsi ............................................. [Targets: 1]
  | o- iqn.2026-08.cloud.cyw.iscsi-server:disk1 ........... [TPGs: 1]
  |   o- tpg1 ................................ [no-gen-acls, no-auth]
  |     o- acls ........................................... [ACLs: 1]
  |     | o- iqn.2026-08.cloud.cyw.iscsi-client .... [Mapped LUNs: 1]
  |     |   o- mapped_lun0 ............... [lun0 block/myblock1 (rw)]
  |     o- luns ........................................... [LUNs: 1]
  |     | o- lun0 .... [block/myblock1 (/dev/sdb) (default_tg_pt_gp)]
  |     o- portals ..................................... [Portals: 1]
  |       o- 10.1.8.10:3260 .................................... [OK]
  o- loopback .......................................... [Targets: 0

保存配置

退出targetcli shell时，该命令将配置保存在/etc/target/saveconfig.json文件中。

bash 复制代码

/iscsi/iqn.20.../tpg1/portals> exit
Global pref auto_save_on_exit=true
Configuration saved to /etc/target/saveconfig.json

非交互式管理 Targets

bash 复制代码

# 创建块后端存储，关联磁盘/dev/sdc，命名myblock2
[root@iscsi-server ~ 15:08:48]# targetcli /backstores/block create myblock2 /dev/sdc
Created block storage object myblock2 using /dev/sdc.

# 创建iSCSI目标，定义目标IQN名称
[root@iscsi-server ~ 15:09:25]# targetcli /iscsi create iqn.2026-08.cloud.cyw.iscsi-server:disk2
Created target iqn.2026-08.cloud.cyw.iscsi-server:disk2.
Created TPG 1.
Default portal not created, TPGs within a target cannot share ip:port.

# 在TPG1中创建LUN，绑定后端块存储myblock2
[root@iscsi-server ~ 15:12:18]# targetcli /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk2/tpg1/luns create /backstores/block/myblock2
Created LUN 0.

# 创建访问ACL，允许指定IQN的客户端接入存储
[root@iscsi-server ~ 15:17:12]# targetcli /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk2/tpg1/acls create iqn.2026-08.cloud.cyw.iscsi-client
Created Node ACL for iqn.2026-08.cloud.cyw.iscsi-client
Created mapped LUN 0.

# 删除默认0.0.0.0:3260监听端口（此处原配置不存在，执行报错）
[root@iscsi-server ~ 15:17:58]# targetcli /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk2/tpg1/portals delete 0.0.0.0 3260
No such NetworkPortal in configfs: /sys/kernel/config/target/iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk2/tpgt_1/np/0.0.0.0:3260

# 创建Portal，指定服务器业务IP 10.1.8.10:3260对外提供iSCSI服务
[root@iscsi-server ~ 15:19:32]# targetcli /iscsi/iqn.2026-08.cloud.cyw.iscsi-server:disk2/tpg1/portals create 10.1.8.10 3260
Using default IP port 3260
Created network portal 10.1.8.10:3260.

# 持久保存targetcli全部配置（重启生效）
[root@iscsi-server ~ 15:21:08]# targetcli saveconfig
Configuration saved to /etc/target/saveconfig.json

查看

bash 复制代码

# 进入targetcli交互式管理终端
[root@iscsi-server ~ 15:21:35]# targetcli
targetcli shell version 2.1.53
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.

# 查看完整iSCSI后端存储与目标树形结构
/> ls
o- / ................................................. [...]
  o- backstores ...................................... [...]
  | o- block .......................... [Storage Objects: 2]
  | | o- myblock1  [/dev/sdb (20.0GiB) write-thru activated]
  | | | o- alua ........................... [ALUA Groups: 1]
  | | |   o- default_tg_pt_gp  [ALUA state: Active/optimized]
  | | o- myblock2  [/dev/sdc (20.0GiB) write-thru activated]
  | |   o- alua ........................... [ALUA Groups: 1]
  | |     o- default_tg_pt_gp  [ALUA state: Active/optimized]
  | o- fileio ......................... [Storage Objects: 0]
  | o- pscsi .......................... [Storage Objects: 0]
  | o- ramdisk ........................ [Storage Objects: 0]
  o- iscsi .................................... [Targets: 2]
  | o- iqn.2026-08.cloud.cyw.iscsi-server:disk1 .. [TPGs: 1]
  | | o- tpg1 ....................... [no-gen-acls, no-auth]
  | |   o- acls .................................. [ACLs: 1]
  | |   | o- iqn.2026-08.cloud.cyw.iscsi-client  [Mapped LUNs: 1]
  | |   |   o- mapped_lun0 ...... [lun0 block/myblock1 (rw)]
  | |   o- luns .................................. [LUNs: 1]
  | |   | o- lun0  [block/myblock1 (/dev/sdb) (default_tg_pt_gp)]
  | |   o- portals ............................ [Portals: 1]
  | |     o- 10.1.8.10:3260 ........................... [OK]
  | o- iqn.2026-08.cloud.cyw.iscsi-server:disk2 .. [TPGs: 1]
  |   o- tpg1 ....................... [no-gen-acls, no-auth]
  |     o- acls .................................. [ACLs: 1]
  |     | o- iqn.2026-08.cloud.cyw.iscsi-client  [Mapped LUNs: 1]
  |     |   o- mapped_lun0 ...... [lun0 block/myblock2 (rw)]
  |     o- luns .................................. [LUNs: 1]
  |     | o- lun0  [block/myblock2 (/dev/sdc) (default_tg_pt_gp)]
  |     o- portals ............................ [Portals: 1]
  |       o- 10.1.8.10:3260 ........................... [OK]
  o- loopback ................................. [Targets: 0]

提示：与交互式使用targetcli不同，命令行模式必须显式运行saveconfig子命令以保存配置。

访问 iSCSI 存储

iSCSI 启动器通常以软件方式实现。使用基于软件的iSCSI启动器需要连接到具有足够带宽的现有以太网网络，以承载存储流量。

也可以使用硬件启动器-主机总线适配器（HBA），从而减轻了其他系统资源的负担。

准备系统

配置iSCSI客户端启动程序需要安装iscsi-initiator-utils 软件包，该软件包包括iscsi 和iscsid 服务以及**/etc/iscsi/iscsid.conf和/etc/iscsi/initiatorname.iscsi**配置文件。

bash 复制代码

[root@iscsi-client ~ 14:16:02]# yum install -y iscsi-initiator-utils

作为iSCSI启动器，客户端需要其自己的唯一iSCSI合格名称（IQN）。在安装iscsi-initiator-utils的过程中，该软件包生成唯一的IQN，并存储到/etc/iscsi/initiatorname.iscsi文件中。管理员通常需要更改该名称。

bash 复制代码

[root@iscsi-client ~ 15:25:05]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2026-08.cloud.cyw.iscsi-client

/etc/iscsi/iscsid.conf文件包含连接的目标的默认设置。这些设置包括iSCSI超时，重试以及用于身份验证的用户名和密码参数。

软件包安装会自动配置iscsid服务，以便启动器在系统启动时自动重新连接到任何已发现的目标。每当修改启动程序的配置文件时，请重新启动iscsid服务。

连接 iSCSI 目标

在使用远程设备之前，首先需要发现目标。发现过程使用/etc/iscsi/iscsid.conf中的配置将目标信息和设置存储在/var/lib/iscsi/nodes/目录中。

可以使用以下命令执行远程目标的发现：

bash 复制代码

# iscsiadm -m discovery -t st -p portal_ip[:port]

参数说明：

portal_ip参数是目标门户的IP地址。
如果未指定port参数，它将使用默认端口3260。

示例：

bash 复制代码

# iSCSI客户端发现存储服务器上所有可用目标（SendTargets模式）
[root@iscsi-client ~ 15:40:00]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk1
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2

#参数说明
# -m discovery：执行发现模式
#-t st：使用 SendTargets 方式发现（最常用）
# -p 10.1.8.10：iSCSI 服务端 IP（默认端口 3260 可省略）

要使用列出的目标之一，可以使用以下命令登录到该目标：

bash 复制代码

# iscsiadm -m node -T Target -p portal_ip[:port] -l

示例：

bash 复制代码

# iSCSI客户端登录指定IQN存储目标disk1
[root@iscsi-client ~ 15:41:04]# iscsiadm -m node -T iqn.2026-08.cloud.cyw.iscsi-server:disk1 -l
Logging in to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] (multiple)
Login to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] successful.

#参数释义
#-m node：节点操作模式
#-T：指定目标 IQN 名称
#-l：login，执行登录操作

此时，系统将检测到新的SCSI块设备，就好像它是本地连接的硬盘驱动器一样。可以使用以下命令查看新设备，该命令以打印级别3显示有关当前iSCSI登录会话的信息。

bash 复制代码

# 查看系统块设备，确认iSCSI远程磁盘识别情况
[root@iscsi-client ~ 15:42:34]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   200G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   199G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   3.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 145.1G  0 lvm  /home
sdb               8:16   0    20G  0 disk
sr0              11:0    1   4.4G  0 rom  /run/media/cyw/CentOS 7 x86_64

# 查看iSCSI会话详细信息（-P 3 输出完整级别详情）
[root@iscsi-client ~ 15:43:37]# iscsiadm -m session -P 3
iSCSI Transport Class version 2.0-870
version 6.2.0.874-22
Target: iqn.2026-08.cloud.cyw.iscsi-server:disk1 (non-flash)
	Current Portal: 10.1.8.10:3260,1（当前门户地址）
	Persistent Portal: 10.1.8.10:3260,1（持久门户地址）
		**********
		Interface:（接口信息）
		**********
		Iface Name: default（网卡接口名称）
		Iface Transport: tcp（传输协议）
		Iface Initiatorname: iqn.2026-08.cloud.cyw.iscsi-client（客户端启动器IQN名称）
		Iface IPaddress: 10.1.8.11（客户端IP地址）
		Iface HWaddress: <empty>（硬件地址）
		Iface Netdev: <empty>（网络设备）
		SID: 1（会话ID）
		iSCSI Connection State: LOGGED IN（iSCSI连接状态：已登录）
		iSCSI Session State: LOGGED_IN（iSCSI会话状态：已登录）
		Internal iscsid Session State: NO CHANGE（内部守护进程会话状态：无变动）
		*********
		Timeouts:（超时参数）
		*********
		Recovery Timeout: 120（故障恢复超时时间）
		Target Reset Timeout: 30（目标重置超时时间）
		LUN Reset Timeout: 30（LUN重置超时时间）
		Abort Timeout: 15（命令终止超时时间）
		*****
		CHAP:（CHAP认证信息）
		*****
		username: <empty>（认证用户名）
		password: ********（认证密码）
		username_in: <empty>（入方向用户名）
		password_in: ********（入方向密码）
		************************
		Negotiated iSCSI params:（协商完成的iSCSI参数）
		************************
		HeaderDigest: None（头部摘要校验）
		DataDigest: None（数据摘要校验）
		MaxRecvDataSegmentLength: 262144（最大接收数据段长度）
		MaxXmitDataSegmentLength: 262144（最大发送数据段长度）
		FirstBurstLength: 65536（首次突发数据长度）
		MaxBurstLength: 262144（最大突发数据长度）
		ImmediateData: Yes（启用即时数据）
		InitialR2T: Yes（启用初始R2T机制）
		MaxOutstandingR2T: 1（最大未完成R2T数量）
		************************
		Attached SCSI devices:（已挂载SCSI设备）
		************************
		Host Number: 3	State: running（SCSI主机编号，运行状态）
		scsi3 Channel 00 Id 0 Lun: 0（通道、设备ID、LUN编号）
			Attached scsi disk sdb		State: running（映射系统磁盘/dev/sdb，运行状态）

#lsblk 输出：远程 iSCSI 存储映射为 sdb（20G）；
#Target: iqn.2026-08.cloud.cyw.iscsi-server:disk1（连接的 iSCSI 目标 IQN）；
#Current Portal:10.1.8.10:3260（存储服务端监听地址端口）；
#Iface Initiatorname:iqn.2026-08.cloud.cyw.iscsi-client（客户端 IQN，服务端 ACL 放行依据）；-client，客户端 IP 10.1.8.11；
#iSCSI Session State: LOGGED_IN（会话登录正常）；
#Attached scsi disk sdb（远程 LUN 对应本地块设备 /dev/sdb）。

或者，可以查看dmesg，tail /var/log/messages或ls -l /dev/disk/by-path/iscsi命令的输出。该登录过程在重新启动后将保持不变。因此，启动后块设备将自动可用。

格式化 iSCSI 设备

如果发现的块设备已经具有分区，文件系统或LVM卷，则可以使用常规命令（如mount）访问该数据。可以使用lsblk --fs命令检查设备。

bash 复制代码

# 查看系统中所有块设备的UUID、文件系统类型等信息
[root@iscsi-client ~ 15:44:18]# blkid
/dev/sda1: UUID="06075201-4e8c-4b87-872a-5a3509d9800f" TYPE="xfs"
/dev/sda2: UUID="2zipkd-x0GR-pVyH-DFwa-Adwe-2riU-910T08" TYPE="LVM2_member"
/dev/sr0: UUID="2022-07-26-15-09-17-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/mapper/centos-root: UUID="523e8fef-2cf2-4efe-90f1-58c7c201a169" TYPE="xfs"
/dev/mapper/centos-swap: UUID="554ff511-fc15-4c8f-b6c2-d3f8bc76f6e6" TYPE="swap"
/dev/mapper/centos-home: UUID="02673dc7-31b5-4fc5-8587-9a178b98f76b" TYPE="xfs"

关键信息解读

/dev/sda1：UUID="06075201-4e8c-4b87-872a-5a3509d9800f"（分区唯一标识），TYPE="xfs"（文件系统类型 xfs，系统 boot 分区）
/dev/sda2：UUID="2zipkd-x0GR-pVyH-DFwa-Adwe-2riU-910T08"（分区唯一标识），TYPE="LVM2_member"（LVM 物理卷成员）
/dev/sr0：UUID="2022-07-26-15-09-17-00"（光盘唯一标识），LABEL="CentOS 7 x86_64"（光盘标签），TYPE="iso9660"（光盘文件系统）
/dev/mapper/centos-root：UUID="523e8fef-2cf2-4efe-90f1-58c7c201a169"（逻辑卷唯一标识），TYPE="xfs"（根分区文件系统）
/dev/mapper/centos-swap：UUID="554ff511-fc15-4c8f-b6c2-d3f8bc76f6e6"（交换分区唯一标识），TYPE="swap"（交换分区）
/dev/mapper/centos-home：UUID="02673dc7-31b5-4fc5-8587-9a178b98f76b"（home 逻辑卷唯一标识），TYPE="xfs"（home 分区文件系统）

现象说明：此时还未对 /dev/sdb 进行格式化，因此 blkid 没有输出 /dev/sdb 记录；执行 mkfs 格式化远程磁盘后，再次 blkid 就能看到 sdb 的 UUID。

多个启动程序同时从同一目标安装同一文件系统，会导致文件系统损坏或尝试读取数据时出现不一致。

本地文件系统（例如ext4或XFS）不支持从多个系统并发安装。如果需要允许从多个系统同时访问基于 iSCSI的块设备，请使用群集文件系统（例如GFS2）。

如果磁盘为空，则可以对其进行格式化，创建分区或将其用作LVM物理卷。

bash 复制代码

# 假设客户端发现的设备名称是/dev/sdb
[root@iscsi-client ~ 15:44:56]# mkfs.xfs /dev/sdb
meta-data=/dev/sdb               isize=512    agcount=4, agsize=1310720 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=5242880, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

[root@iscsi-client ~ 15:45:27]# blkid
/dev/sda1: UUID="06075201-4e8c-4b87-872a-5a3509d9800f" TYPE="xfs"
/dev/sda2: UUID="2zipkd-x0GR-pVyH-DFwa-Adwe-2riU-910T08" TYPE="LVM2_member"
/dev/sr0: UUID="2022-07-26-15-09-17-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/mapper/centos-root: UUID="523e8fef-2cf2-4efe-90f1-58c7c201a169" TYPE="xfs"
/dev/mapper/centos-swap: UUID="554ff511-fc15-4c8f-b6c2-d3f8bc76f6e6" TYPE="swap"
/dev/mapper/centos-home: UUID="02673dc7-31b5-4fc5-8587-9a178b98f76b" TYPE="xfs"
/dev/sdb: UUID="91b3fb58-26fb-4b1a-9588-9506d677cc06" TYPE="xfs"

# 挂载测试
[root@iscsi-client ~ 15:44:56]# mkfs.xfs /dev/sdb
meta-data=/dev/sdb               isize=512    agcount=4, agsize=1310720 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=5242880, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
[root@iscsi-client ~ 15:45:27]# blkid
/dev/sda1: UUID="06075201-4e8c-4b87-872a-5a3509d9800f" TYPE="xfs"
/dev/sda2: UUID="2zipkd-x0GR-pVyH-DFwa-Adwe-2riU-910T08" TYPE="LVM2_member"
/dev/sr0: UUID="2022-07-26-15-09-17-00" LABEL="CentOS 7 x86_64" TYPE="iso9660" PTTYPE="dos"
/dev/mapper/centos-root: UUID="523e8fef-2cf2-4efe-90f1-58c7c201a169" TYPE="xfs"
/dev/mapper/centos-swap: UUID="554ff511-fc15-4c8f-b6c2-d3f8bc76f6e6" TYPE="swap"
/dev/mapper/centos-home: UUID="02673dc7-31b5-4fc5-8587-9a178b98f76b" TYPE="xfs"
/dev/sdb: UUID="91b3fb58-26fb-4b1a-9588-9506d677cc06" TYPE="xfs"

[root@iscsi-client ~ 15:45:52]# mkdir /sdb
[root@iscsi-client ~ 15:46:18]# mount /dev/sdb /sdb
[root@iscsi-client ~ 15:46:31]# echo xixihaha > /sdb/test
[root@iscsi-client ~ 15:46:52]# cat /sdb/test
xixihaha

[root@iscsi-client ~ 15:46:58]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   200G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   199G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   3.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 145.1G  0 lvm  /home
sdb               8:16   0    20G  0 disk /sdb
sr0              11:0    1   4.4G  0 rom  /run/media/cyw/CentOS 7 x86_64

持久化挂载

在/etc/fstab中的iSCSI目标上持久地挂载文件系统时，请确保遵循以下建议：

使用文件系统UUID挂载。不要使用设备名称（ /dev/sd* ）。设备的名称取决于 iSCSI 设备通过网络响应的顺序，因此设备名称可能会在引导之后更改。如果在 /etc/fstab 中使用设备名称，则系统可能会将设备挂载在错误的挂载点下。
在/etc/fstab中使用**_netdev**挂载选项。因为iSCSI依赖网络访问远程设备，所以此选项可确保在网络和启动器启动之前，系统不会尝试挂载文件系统。

示例：

bash 复制代码

[root@iscsi-client ~ 15:48:03]# vim /etc/fstab
 UUID="91b3fb58-26fb-4b1a-9588-9506d677cc06" /sdb xfs defaults,_netdev   0 0

还需要确保服务iscsi开机自动启动，该服务默认是开机自动启动的。

bash 复制代码

[root@iscsi-client ~ 15:49:39]# systemctl enable iscsi

重启观察现象

bash 复制代码

[root@iscsi-client ~ 15:50:21]# reboot

[root@iscsi-client ~ 15:52:41]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   200G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   199G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   3.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 145.1G  0 lvm  /home
sdb               8:16   0    20G  0 disk /sdb
sdc               8:32   0    20G  0 disk
sr0              11:0    1   4.4G  0 rom  /run/media/cyw/CentOS 7 x86_64

断开目标连接

要停止使用iSCSI目标，请执行以下步骤：

确保没有使用目标提供的任何设备。例如，卸载文件系统。
从/etc/fstab等位置删除对目标的所有持久引用。
从iSCSI目标注销。

bash 复制代码

# 卸载iSCSI磁盘挂载目录
[root@iscsi-client ~ 16:04:17]# umount /sdb

# 登出iqn.2026-08.cloud.cyw.iscsi-server:disk1存储目标
[root@iscsi-client ~ 16:25:54]# iscsiadm -m node -T iqn.2026-08.cloud.cyw.iscsi-server:disk1 -p 10.1.8.10:3260 -u
Logging out of session [sid: 1, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260]
Logout of [sid: 1, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] successful.

# 查看系统块设备，验证disk1会话登出效果
[root@iscsi-client ~ 16:30:21]# lsblk
NAME            MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
sda               8:0    0   200G  0 disk
├─sda1            8:1    0     1G  0 part /boot
└─sda2            8:2    0   199G  0 part
  ├─centos-root 253:0    0    50G  0 lvm  /
  ├─centos-swap 253:1    0   3.9G  0 lvm  [SWAP]
  └─centos-home 253:2    0 145.1G  0 lvm  /home
sdc               8:32   0    20G  0 disk
sr0              11:0    1   4.4G  0 rom  /run/media/cyw/CentOS 7 x86_64

# 查看当前正在运行的iSCSI会话
[root@iscsi-client ~ 16:33:12]# iscsiadm -m session
tcp: [2] 10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2 (non-flash)

# 查看本地缓存中所有已发现的iSCSI目标记录
[root@iscsi-client ~ 16:33:29]# iscsiadm -m node
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk1
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2

关键信息解读

umount /sdb：卸载远程磁盘挂载点，登出存储前必须先卸载，防止文件损坏
-u（logout）：会话登出参数；sid:1（会话 ID）；target: iqn.2026-08.cloud.cyw.iscsi-server:disk1（登出的目标 IQN）；portal:10.1.8.10,3260（存储服务端地址端口）
lsblk 结果：原先映射 disk1 的 /dev/sdb 消失，仅剩 disk2 对应的 /dev/sdc（20G），证明 disk1 会话已断开
iscsiadm -m session：仅保留 tcp: $2$ 10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2（当前存活会话，disk2 仍在线）
iscsiadm -m node：展示本地持久缓存，包含 disk1、disk2 两个目标；登出≠删除缓存记录，缓存仍然保留，可以直接重新登录

删除 iSCSI目标的本地记录，以使启动器在引导过程中不会自动登录到目标。

bash 复制代码

# 删除本地缓存中disk1对应的iSCSI目标节点记录
[root@iscsi-client ~ 16:35:47]# iscsiadm -m node -T iqn.2026-08.cloud.cyw.iscsi-server:disk1 -p 10.1.8.10:3260 -o delete

# 查询本地缓存所有iSCSI目标节点
[root@iscsi-client ~ 16:36:02]# iscsiadm -m node
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2

关键信息解读

-o delete（执行删除操作）；-T iqn.2026-08.cloud.cyw.iscsi-server:disk1（指定待删除目标 IQN）；-p 10.1.8.10:3260（指定存储门户地址端口）
iscsiadm -m node 查询结果：仅剩余 10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2
效果说明：disk1 节点缓存已被清除；如需再次使用 disk1，需要重新执行 iscsiadm -m discovery 发现目标。

区分要点：

-u 只是登出会话，节点缓存还在；

-o delete 彻底删除本地节点缓存。

故障处理

如果发现成功，但是启动器登录到发现的目标时遇到问题，则该问题很可能与访问控制或身份验证有关。客户端上的IQN与服务器上的IQN不匹配会导致目标登录失败。

可能是客户端上的启动器IQN不正确引起的，请在客户端的/etc/iscsi/initiatorname.iscsi文件中修复 IQN，然后重新启动iscsid服务以使更改生效。

bash 复制代码

# 重启 iscsid 服务，加载新的客户端IQN配置
[root@iscsi-client ~ 16:39:15]# systemctl restart iscsid

# SendTargets方式重新发现iSCSI服务端所有目标
[root@iscsi-client ~ 16:40:07]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk1
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2

# 使用错误IQN尝试登录disk1存储目标
[root@iscsi-client ~ 16:40:47]# iscsiadm -m node -T iqn.2026-08.cloud.cyw.iscsi-server:disk1 -l
Logging in to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] (multiple)
iscsiadm: Could not login to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260].
iscsiadm: initiator reported error (24 - iSCSI login failed due to authorization failure)
iscsiadm: Could not log into all portals

#故障解决：恢复客户端正确IQN配置
[root@iscsi-client ~ 16:41:36]# vim /etc/iscsi/initiatorname.iscsi
InitiatorName=iqn.2026-08.cloud.cyw.iscsi-client

# 重启 iscsid 服务，生效正确客户端IQN
[root@iscsi-client ~ 16:42:40]# systemctl restart iscsid

# 重新发现存储目标
[root@iscsi-client ~ 16:42:59]# iscsiadm -m discovery -t st -p 10.1.8.10
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk1
10.1.8.10:3260,1 iqn.2026-08.cloud.cyw.iscsi-server:disk2

# 使用正确IQN重新登录disk1目标
[root@iscsi-client ~ 16:44:27]#  iscsiadm -m node -T iqn.2026-08.cloud.cyw.iscsi-server:disk1 -l
Logging in to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] (multiple)
Login to [iface: default, target: iqn.2026-08.cloud.cyw.iscsi-server:disk1, portal: 10.1.8.10,3260] successful.

关键信息解读

/etc/iscsi/initiatorname.iscsi（iSCSI 客户端 IQN 配置文件），InitiatorName（客户端启动器名称，服务端 ACL 鉴权唯一标识）
systemctl restart iscsid（重启 iSCSI 客户端守护进程，刷新 IQN 配置）
authorization failure（授权失败），错误代码 24：客户端 IQN 不在服务端 ACL 允许列表中，拒绝接入
现象区分：发现目标可以成功，登录被拦截；iSCSI 发现不需要鉴权，建立会话才校验 ACL
原理：服务端 ACL 只放行 iqn.2026-08.cloud.cyw.iscsi-client，修改成其他 IQN 直接拒绝登录

总结

iSCSI ACL 基于客户端 IQN 做接入控制；客户端 IQN 必须和服务端 acls 内配置完全一致，否则登录鉴权失败。
