做嵌入式系统的人，最怕两件事：一是上电瞬间电源没稳，MCU 就开跑，程序跑飞；二是程序跑着跑着卡死，既不崩溃也不响应，俗称"假死"。这两类问题靠软件自身往往救不回来，必须在板级放一颗独立的电压监控芯片。国科安芯的 ASL706S 就是干这个的：一颗 SOP8，把上电复位、看门狗、手动复位、掉电检测四件事集成在一起，给 MCU 上齐保险。这篇文章把它的关键参数和取舍一次讲透。

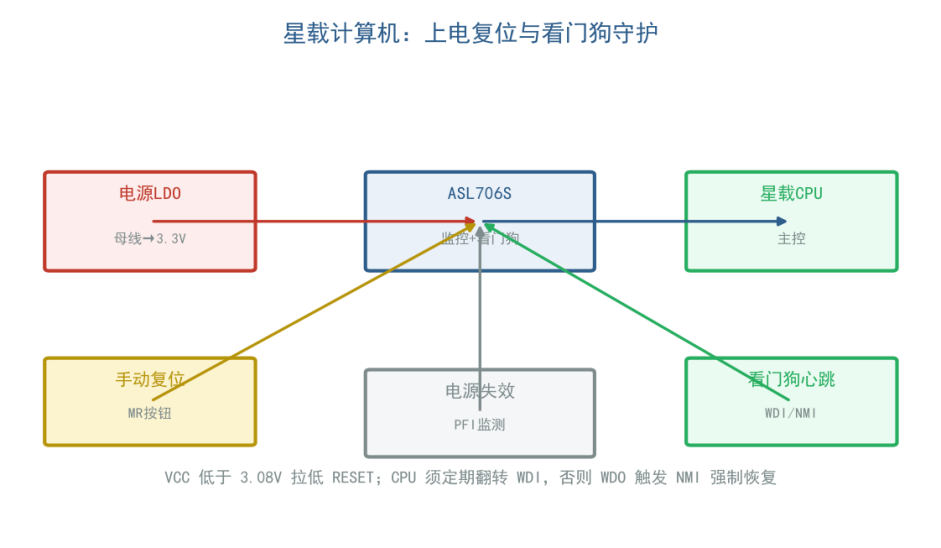

图：ASL706S 功能框图与引脚
这颗监控芯片到底管什么
ASL706S 是电压监控/复位 IC，供电 VCC 范围 1.2V 到 5.5V，复位阈值典型 3.08V（范围 2.94V 到 3.21V），复位脉冲宽度典型 200ms，复位输出低电平有效（RESET）。除了复位，它还集成三块功能：看门狗（WDI/WDO，超时典型 1.6s）、手动复位（MR）、电源故障比较器（PFI/PFO，阈值 1.2V）。抗辐照指标 SEU/SEL≥37 MeV·cm²/mg、TID≥100krad(Si)，温度 -55℃ 到 +125℃，是面向商业航天和高可靠设备的料。
对工程师来说，它的价值是"一颗顶四颗"：不用分别挂复位 IC、看门狗 IC、按键复位电路、掉电检测比较器，板面积、BOM、失效点都省了。对星载 MCU 系统，这还意味着少一处在轨可能失效的焊点------而太空里每少一处失效点，任务可靠性就多一分。
复位阈值与超时：什么时候拉低 RESET
核心逻辑是电压监控。当 VCC 跌到 3.08V 以下，RESET 立刻拉低，强制 MCU 停下；等 VCC 回升超过阈值并稳定 200ms 后，RESET 才释放，MCU 正常启动。这 200ms 超时是关键------它保证电源真正稳了 MCU 才跑，避免电源在阈值附近抖动导致反复复位。没有这段延时，电源一抖 MCU 就重启，系统永远进不了主循环。
上电过程同理：VCC 从 0 爬到 1.2V 以上，RESET 始终拉低；越过 3.08V 阈值后再延时 200ms 释放。阈值精度约 ±15mV、温度系数 30ppm/℃，意味着全温区复位点都很稳，不会夏天冬天乱复位。如果你的系统电源电压不是 3.3V 附近，选对阈值版本即可，这颗的 3.08V 正好卡在 3.3V 系统留有余量的位置，既不过早复位也不拖到电压危险区。
看门狗：MCU 卡死它能救

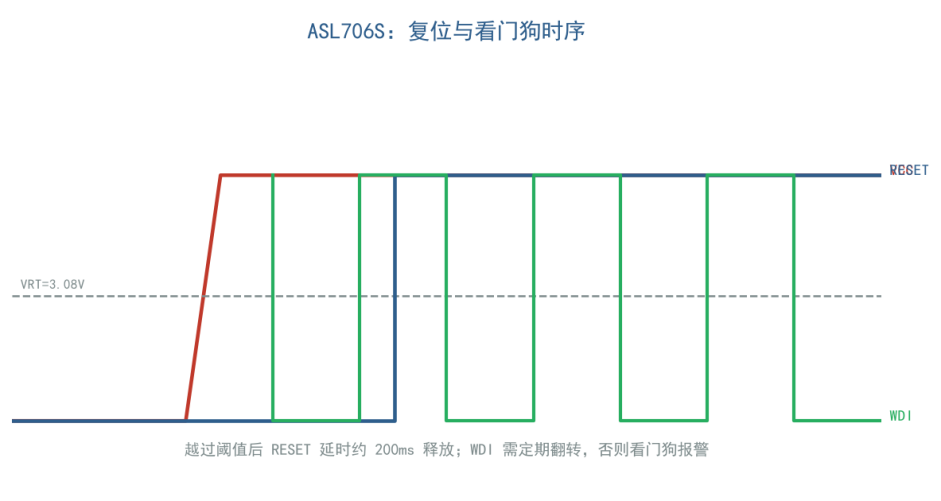

图：ASL706S 复位与看门狗时序
软件跑飞但没崩溃时，软件看门狗可能被同一个 bug 卡住，形同虚设。ASL706S 的硬件看门狗独立于程序：MCU 要在 1.6s 内给 WDI 喂一次有效翻转，否则 WDO 拉低。WDO 可以接 MCU 的 NMI 中断先告警，也可以级联触发 RESET 做硬复位。
注意两个细节：WDI 悬空或接固定高电平，看门狗自动关闭，不会误触发；喂狗脉宽有最小要求（VIL=0.4V、VIH=VCC、最小脉宽 50ns），太快或太慢的边沿都不算数。想关看门狗又不想悬空，把 WDI 通过电阻上拉到 VCC 即可。最稳的接法是用 WDO 驱动 MR，形成"看门狗咬→整系统硬复位"的闭环，连 MCU 还能不能响应中断都不依赖。
手动复位与掉电检测：两道额外保险
MR 是低电平有效手动复位，外部按键或逻辑拉低就强制复位，内部带 50kΩ 上拉，TTL/CMOS 电平都兼容。调试时按一下复位键，比拔电再插电干净得多，也不会让电源反复冲击其他器件。
PFI/PFO 是电源故障比较器，这是很多人忽略的宝藏功能。PFI 阈值 1.2V，当被监测电压低于 1.2V 时 PFO 拉低。典型用法：用电阻分压把待查电源（比如电池或外部 12V 输入）缩到 1.2V 送给 PFI，一旦跌落，PFO 提前告警，MCU 还活着时就赶紧存数据、切备份电源------比等 VCC 掉到 3.08V 复位阈值再动作从容得多。对带电池或户外设备，这功能往往就是"数据保住没保住"的分界线。
抗辐照与工程落地
对航天或高可靠 MCU 系统，复位监控本身也得抗辐照，否则主控没事、监控芯片先被粒子打挂，整个保护就空了。ASL706S 提供 SEU/SEL≥37、TID≥100krad 的完整数据，这正是它相对普通工业复位 IC 的差异点，也是它能上星的前提。
工程上几个提醒：RESET 是开漏/CMOS 输出结构，需加 4.7kΩ 上拉到 VCC 才得到干净高电平；WDO 可接 MR，形成"看门狗咬 → 手动复位 → 整系统硬复位"的可靠链路；PFI 用电阻分压监测关键电源，PFO 进 MCU 中断做掉电存盘；所有功能脚别悬空，悬空脚在辐射或噪声下状态不确定。ESD 方面 HBM≥4000V，板级若靠近外壳仍建议补 TVS。把这几条写进设计检查单，量产才不会反复调。
复位监控的失效模式心里要有数
用 ASL706S 最容易出的三类问题：一是 RESET 上拉漏焊，开漏输出没有上拉就得不到干净高电平，MCU 一直被误复位；二是 WDI 悬空，看门狗可能误关或误触发，系统行为不可预期；三是 PFI 分压算错，预警点漂到危险区，掉电时来不及存盘。这三类都是"以为接对其实没接对"，画板时把 RESET 上拉、WDI 处理、PFI 分压三处圈出来重点检查，能省掉大半调试时间。
和进口料脚位兼容性
ASL706S 的 SOP8 脚位和主流监控 IC（如 MAX706/IMP706 系列）高度兼容，老设计换料成本低：RESET、WDI、WDO、MR、PFI、PFO 一一对应，原理图和布局基本不动。差异主要在细节：抗辐照版本多了辐照数据，温区更宽，阈值档位按 3.3V 系统给的 3.08V。如果你的板子本来就是这类监控 IC 且只在地面用，换 ASL706S 是平滑的；如果你正愁航天级监控料难找，它的辐照和宽温就是决定性优势。兼容不是目的，补上可靠才是。
回到选型本身，这颗料最适合谁？答案是"用 MCU 做控制、又要求长期可靠"的系统：星载载荷、户外基站、井下仪器、医疗工控、带电池的便携设备都在列。它不挑 MCU 型号，只要你的电源是 3.3V 类、需要硬复位兜底、又想多一道掉电存盘保险，它就能直接上手。反过来，纯消费电子、电源不稳到经常掉电、又不在乎数据丢失的设备，加它意义不大，反而多一颗料的成本。
选型最怕"为抗辐照而抗辐照"。如果你的设备从不上天、也不在强辐射工业环境，普通工业监控 IC 就够，不必为用不上的指标买单。ASL706S 的价值，正好卡在"需要上星或长寿命高可靠、又想要集成化少焊点"这个交集里。把需求摆进这个交集，它是优选；放出去，它就是过度设计。选料的本质，永远是让每颗芯片待在它最舒服、你也最省钱的那一环。
回到选型本身，这颗料最适合谁？答案是"用 MCU 做控制、又要求长期可靠"的系统：星载载荷、户外基站、井下仪器、医疗工控、带电池的便携设备都在列。它不挑 MCU 型号，只要你的电源是 3.3V 类、需要硬复位兜底、又想多一道掉电存盘保险，它就能直接上手。反过来，纯消费电子、电源不稳到经常掉电、又不在乎数据丢失的设备，加它意义不大，反而多一颗料的成本与板面积。
选型最怕"为抗辐照而抗辐照"。如果你的设备从不上天、也不在强辐射工业环境，普通工业监控 IC 就够，不必为用不上的指标买单。ASL706S 的价值，正好卡在"需要上星或长寿命高可靠、又想要集成化少焊点"这个交集里。把需求摆进这个交集，它是优选；放出去，它就是过度设计。选料的本质，永远是让每颗芯片待在它最舒服、你也最省钱的那一环，既不浪费也不将就。
回到选型本身，这颗料最适合谁？答案是"用 MCU 做控制、又要求长期可靠"的系统：星载载荷、户外基站、井下仪器、医疗工控、带电池的便携设备都在列。它不挑 MCU 型号，只要你的电源是 3.3V 类、需要硬复位兜底、又想多一道掉电存盘保险，它就能直接上手。反过来，纯消费电子、电源不稳到经常掉电、又不在乎数据丢失的设备，加它意义不大，反而多一颗料的成本与板面积。选型最怕"为抗辐照而抗辐照"------如果你的设备从不上天、也不在强辐射工业环境，普通工业监控 IC 就够，不必为用不上的指标买单。ASL706S 的价值，正好卡在"需要上星或长寿命高可靠、又想要集成化少焊点"这个交集里；把需求摆进这个交集，它是优选，放出去它就是过度设计。选料的本质，永远是让每颗芯片待在它最舒服、你也最省钱的那一环。
顺带一提，这颗料对"不想折腾"的团队尤其友好：一颗 SOP8 把四件监护功能打包，原理图和布局基本一次成型，不用为四颗分立器件分别画参考电路、分别备货、分别做辐照评估。对研发资源紧的小批量项目，这种"少器件、少失效点、国产可控"的集成度，往往比单个参数漂亮更实在。把复杂度收进一颗料，工程师才能把精力放在真正吃功夫的算法和结构上。
总结一下：ASL706S 把上电复位、硬件看门狗、手动复位、掉电检测四件事收进一颗 SOP8，复位阈值 3.08V、超时 200ms、看门狗 1.6s，再加抗辐照和 -55℃ 到 +125℃ 宽温，是一颗定位精准的 MCU 系统保护芯片。选型时抓住三点：电源电压是否落在 3.3V 附近（对应 3.08V 阈值）、是否需要硬件看门狗兜底假死、系统是否要求抗辐照。三点中任一点命中，它就是比零散分立方案更省心、更可靠的选择。
