一、不同平台的UAC之间的差异
1.Android
安卓平台的UAC，是基于对PCM数据本身进行衰减后下发到Device的，枚举的时候会下发一个0db给Device（即最大音量），所以Device端获取不到Host端的音量，从而无法同步，做不了相应的UI显示。
2.PC&IOS
PC与IOS平台的UAC，与安卓存在差异，下发数据时，PCM不会随着Host端的音量改变而改变，下发的永远是音频的原始增益，他们的同步机制是利用Feature Unit Control与Android的Host Digital Gain存在明显差异，这也是UAC最标准的做法，如果手机端提前衰减会导致后级处理失去一定的调整空间。
二、不同平台UAC的数据通路
1.Android（国产）
Android Framework
|
↓
AudioFlinger
|
↓
Audio HAL
|
↓
USB Audio HAL
|
↓
USB PCM
|
↓
UAC Device
很多Android设备把USB Audio当普通播放设备：
Host负责最终音量控制，USB设备只是播放器。
所以它不会依赖UAC Feature Unit。
2.Samsung
三星经过RMS测试比较特殊。
它也是Android，但是USB Audio实现比很多国产机更接近标准。
Android Audio Framework
|
↓
数字衰减
|
↓
USB PCM
和国产安卓类似。
三星可能存在：
- 不同OneUI版本
- 不同USB模式
- UAC1/UAC2差异
导致行为变化。
3.IOS
苹果是最标准的一类。
链路：
iOS Audio HAL
|
↓
USB Audio Class
|
↓
USB PCM
|
↓
Device Feature Unit
iOS更倾向：
如果设备声明支持Volume Control，就交给设备处理。
所以：
系统音量：
100%
↓
50%
发送：
SET_CUR
Feature Unit
Volume = -xx dB
Device端根据db值进行对应的音量调整
4.Windows PC
Windows最复杂。
正常UAC设备：
Application
|
Windows Audio Engine
|
Endpoint Volume
|
USB Audio Driver
|
SET_CUR Volume
|
Device如果设备支持Feature Unit Volume
Windows会：
- 保持PCM
- 发控制命令来同步音量
三、实际RMS测试
测试步骤
1.首先用audicity生成一个振幅为0.1的1khz正弦波，它的RMS为-23.01dBFS
2.关闭Device端的UAC音量同步功能，不响应Host端的音量调节指令，保证I2S输出USB下发的Raw data
3.Device连接不同平台，将音量调到最大，并分别播放第一步生成的正弦波
3.使用逻辑分析仪抓I2S包，并且配置好解码参数，导出CSV文件
4.调用python转化脚本（附在文末），将CSV转化为PCM或者WAV文件
5.audicity打开测试音频，可以看到是逐级递减的，打开RMS分析即可获取各段音量的RMS

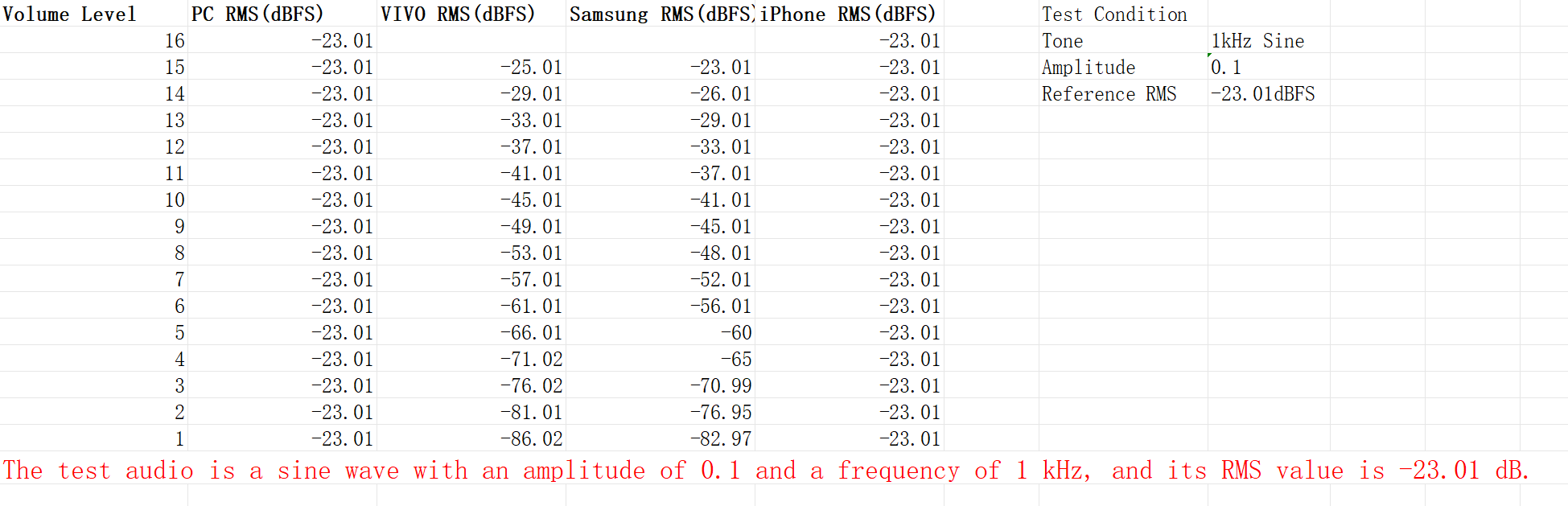

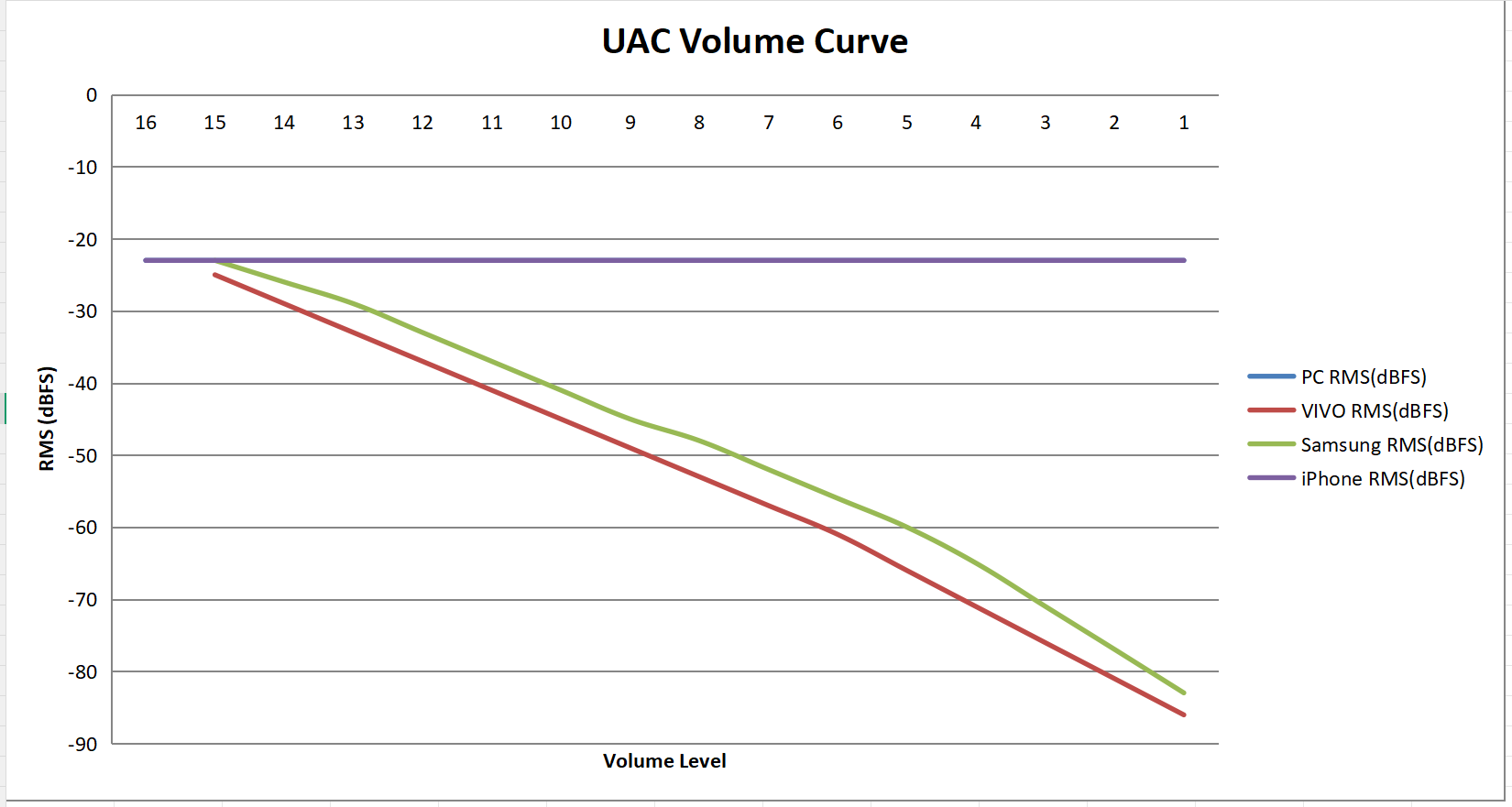

测试结果
四、总结
基于以上测试，可得知：Android对于UAC的Feature Unit Voiume 没有强制要求，基本上是采取软增益的方式调整的音频音量，这种方式简单，但是会导致丢失数字动态范围以及各个平台的音量曲线不同，且Device端无法根据手机音量做对应的UI显示，不利于产品推广，在评估UI时需要考虑到这一点
五、CSV转化脚本
python
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
I2S CSV 转 24bit PCM 工具（自动识别两种 CSV 格式）
支持格式 1（Saleae 逻辑分析仪标准格式）:
name,type,start_time,duration,channel,data
"I2S / PCM","data",0.0000147,0.00000748,0x0000000000000001,0x0000000000F80F46
支持格式 2（国产逻辑分析仪 / 简化导出格式）:
Time [s],Channel,Value
0.000010420000000,2,0xFFFE71
用法:
python i2s_to_pcm.py input.csv output.pcm
python i2s_to_pcm.py input.csv output.wav --wav
"""
import csv
import struct
import sys
import argparse
import wave
def parse_hex(val: str) -> int:
"""解析十六进制字符串为整数"""
return int(val.strip(), 16)
def i2s_data_to_int24(raw: int) -> int:
"""
将原始数据转为 24bit 有符号整数
自动判断：低24位有效
"""
val = raw & 0xFFFFFF # 取低 24 位
# 24bit 有符号：最高位为符号位
if val & 0x800000:
val -= 0x1000000
return val
def int24_to_bytes_le(val: int) -> bytes:
"""24bit 有符号整数 → 3 字节小端格式"""
if val < 0:
val += 0x1000000
return struct.pack('<I', val)[:3]
def detect_csv_format(csv_path: str):
"""自动识别 CSV 格式，返回格式类型和表头"""
with open(csv_path, 'r', encoding='utf-8') as f:
reader = csv.reader(f)
header = next(reader)
header_lower = [h.strip().lower() for h in header]
# 格式 1: Saleae 标准格式（有 name, type, channel, data 列）
if 'name' in header_lower and 'type' in header_lower and 'channel' in header_lower and 'data' in header_lower:
return 'saleae', header
# 格式 2: 简化格式（有 Time, Channel, Value 列）
if any('time' in h for h in header_lower) and 'channel' in header_lower and 'value' in header_lower:
return 'simple', header
raise ValueError(f"无法识别的 CSV 格式，表头: {header}")
def convert_csv_to_pcm(csv_path: str, pcm_path: str,
sample_rate: int = 48000,
bits_per_sample: int = 24,
channels: int = 2,
swap_channels: bool = False):
"""
读取 I2S CSV，输出交错立体声 PCM 文件
输出格式:
24bit 小端，立体声，左声道在前，右声道在后（L R L R ...）
"""
# 自动识别格式
fmt, header = detect_csv_format(csv_path)
print(f"[信息] 检测到 CSV 格式: {fmt}")
left_samples = [] # 左声道样本列表
right_samples = [] # 右声道样本列表
total_rows = 0
data_rows = 0
with open(csv_path, 'r', encoding='utf-8') as f:
reader = csv.DictReader(f)
for row in reader:
total_rows += 1
if fmt == 'saleae':
# 格式1: Saleae 标准格式
if row.get('type', '').strip() != 'data':
continue
try:
ch = parse_hex(row['channel'])
data = parse_hex(row['data'])
except (KeyError, ValueError):
continue
# Saleae: channel=0 → 左声道，channel=1 → 右声道
# (I2S 标准: WS=0 左声道, WS=1 右声道)
is_left = (ch == 0)
elif fmt == 'simple':
# 格式2: 简化格式
try:
ch = int(row['Channel'].strip())
data = parse_hex(row['Value'])
except (KeyError, ValueError):
continue
# 简化格式: Channel=1 → 左声道，Channel=2 → 右声道
is_left = (ch == 1)
else:
continue
sample = i2s_data_to_int24(data)
data_rows += 1
if swap_channels:
is_left = not is_left
if is_left:
left_samples.append(sample)
else:
right_samples.append(sample)
# 对齐左右声道长度（取较短的）
min_len = min(len(left_samples), len(right_samples))
left_samples = left_samples[:min_len]
right_samples = right_samples[:min_len]
# 写入 PCM 文件（交错立体声）
with open(pcm_path, 'wb') as f:
for i in range(min_len):
f.write(int24_to_bytes_le(left_samples[i]))
f.write(int24_to_bytes_le(right_samples[i]))
# 统计信息
duration_sec = min_len / sample_rate if sample_rate > 0 else 0
print(f"[完成] 转换结果:")
print(f" CSV 总行数: {total_rows}")
print(f" 有效数据行: {data_rows}")
print(f" 左声道样本数: {len(left_samples)}")
print(f" 右声道样本数: {len(right_samples)}")
print(f" 采样率: {sample_rate} Hz")
print(f" 位深: {bits_per_sample} bit")
print(f" 声道数: {channels} (立体声)")
print(f" 音频时长: {duration_sec:.2f} 秒")
print(f" PCM 文件大小: {min_len * channels * bits_per_sample // 8} 字节")
print(f" 输出文件: {pcm_path}")
return min_len
def pcm_to_wav(pcm_path: str, wav_path: str,
sample_rate: int = 48000,
bits_per_sample: int = 24,
channels: int = 2):
"""PCM 裸流加 WAV 头"""
with open(pcm_path, 'rb') as f:
pcm_data = f.read()
with wave.open(wav_path, 'wb') as wf:
wf.setnchannels(channels)
wf.setsampwidth(bits_per_sample // 8)
wf.setframerate(sample_rate)
wf.writeframes(pcm_data)
print(f" WAV 文件: {wav_path}")
def main():
parser = argparse.ArgumentParser(description='I2S CSV 转 24bit PCM / WAV（自动识别格式）')
parser.add_argument('input_csv', help='输入 CSV 文件路径')
parser.add_argument('output', help='输出 PCM 文件路径')
parser.add_argument('--rate', type=int, default=48000,
help='采样率 (默认 48000)')
parser.add_argument('--bits', type=int, default=24,
help='位深 (默认 24)')
parser.add_argument('--wav', action='store_true',
help='同时输出 WAV 格式（带文件头）')
parser.add_argument('--swap-channels', action='store_true',
help='交换左右声道')
args = parser.parse_args()
print(f"[信息] 输入: {args.input_csv}")
print(f"[信息] 输出: {args.output}")
print(f"[信息] 采样率: {args.rate} Hz, 位深: {args.bits} bit")
print()
# 转换
num_samples = convert_csv_to_pcm(
args.input_csv, args.output,
sample_rate=args.rate,
bits_per_sample=args.bits,
swap_channels=args.swap_channels
)
# 可选输出 WAV
if args.wav:
wav_path = args.output.rsplit('.', 1)[0] + '.wav'
pcm_to_wav(args.output, wav_path,
sample_rate=args.rate,
bits_per_sample=args.bits)
print()
print("[提示] 播放 PCM 文件:")
print(f" ffplay -f s24le -ac 2 -ar {args.rate} {args.output}")
print(f" Audacity → 导入 → 原始数据 → 24bit 有符号 小端 立体声 {args.rate}Hz")
if __name__ == '__main__':
main()
