小鸿AI WS63 ↔ MCP Server WebSocket 通信协议详解

面向需要理解设备接入、握手、状态机与时序的开发者（固件侧、服务端、或集成方）。

如果你家里摆着一台小音响，喊一声"你好小鸿"它能回你一句"我在"，你觉得稀松平常。但在这句对话背后，设备、服务器、AI 三者之间其实有一套相当讲究的"接头暗号"------设备怎么找到服务器、怎么证明自己是谁、怎么把一句话拆成几十个小包裹送出去、又怎么在半路被人打断。

这篇文章不讲高深理论，就是把这套暗号一条条拆开，讲给同样在捣鼓语音设备的人听。代码里那些字段我一个都不落下，但我会尽量用"人话"解释它们为什么存在。

项目开源地址： gitcode.com/qq8864/xiao...

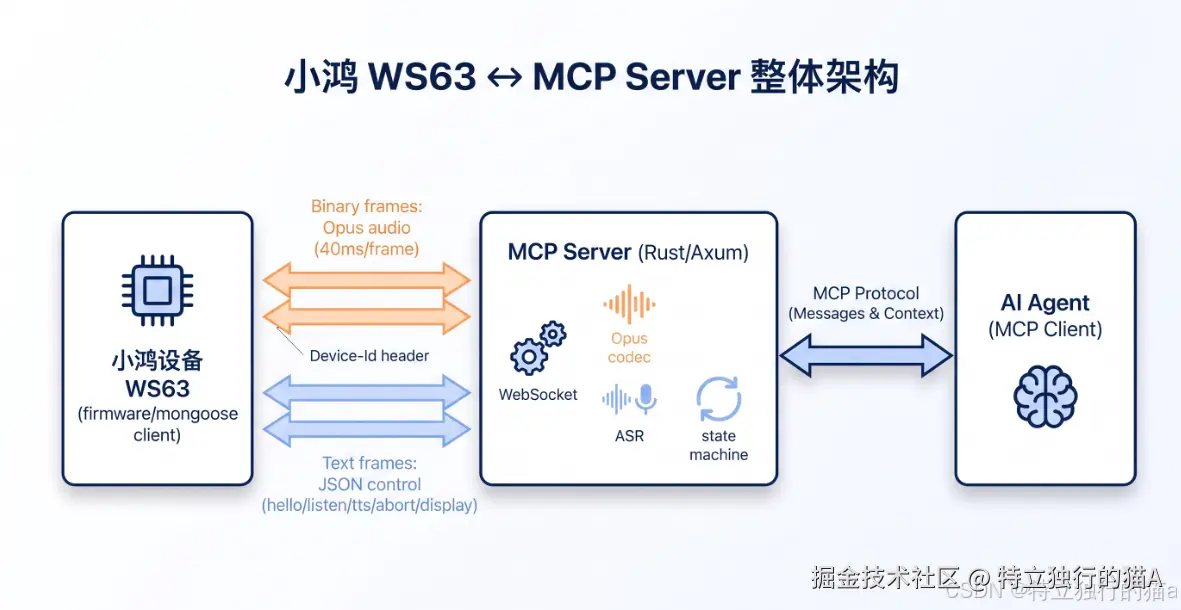

先说个大前提：一条连接，两类消息

设备跟服务器之间，从头到尾只维持一条 WebSocket 连接。这条连接上跑着两种完全不同的东西：

• 文本消息 ：长得像 {"type": "listen", ...} 这种 JSON，负责"打招呼""说开始""说结束"这类控制动作；
• 二进制消息：一坨一坨的音频数据，40 毫秒一帧，听上去很碎，但拼起来就是一句完整的话。

有人会问：为什么不干脆开两条连接，一条发指令一条传音频？因为语音这件事最怕乱序------你总不能"开始播放"还没到，音频帧先到了吧？共用一条连接，服务器内部再走同一个发送队列，就能保证"先下指令、再发声音、最后说结束"这个顺序铁打不乱。

另外还有个细节：设备怎么自报家门？靠 WebSocket 握手时带的一个请求头 Device-Id。没带的话服务器也不翻脸，自动给你编一个 anon-xxxx，只是以后想精确找到这台设备就费劲了。

传输层总览

项	值	说明
协议	WebSocket（RFC 6455）	单条长连接承载全部控制与音频
服务端路径	/xiaohong/v1（默认）	可在 config.toml [server] ws_path 修改
文本帧	JSON 控制消息	握手/状态/控制（hello、listen、tts、abort、display...）
二进制帧	opus 音频帧	每帧一个独立 WS 二进制消息，默认 40ms/帧
设备标识	HTTP Header Device-Id / device-id	缺失时服务端自动生成 anon-<uuid>
连接方向	设备主动连 Server	Server 不反向连设备

关键约定 ：文本帧与二进制帧共用同一条连接、按发送顺序到达， 服务端内部也通过同一个命令队列（cmd_tx）下发，保证 tts/start → 音频帧 → tts/stop 的严格时序。

连接建立与握手（重点）

设备侧发起连接

设备（WS63 固件，mongoose 客户端）通过 mg_ws_connect 连接 ws://<server>:8080/xiaohong/v1，WebSocket 握手时携带：

• Device-Id（或 device-id）头：设备唯一标识（如 MAC 地址形式 1D:61:03:13:21:78）；
• 可选 Authorization / Protocol-Version 等附加头（由固件注入，供服务端扩展鉴权）。

注意：mg_ws_connect 仅支持 ws:// / wss://，误填 http(s):// 会导致握手异常甚至崩溃。

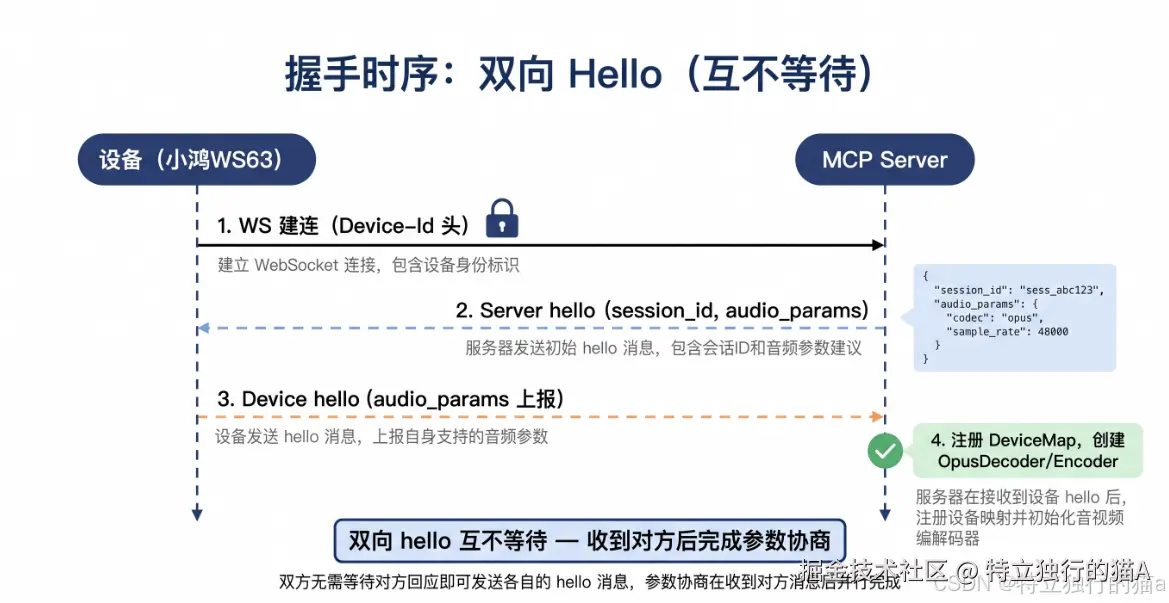

见面先握手：你一句我一句，谁也不用等谁

设备连上服务器之后，第一件事是握手。有意思的是，这个握手不是一问一答，而是两边同时开口：

1. 设备把 WebSocket 连上，带上自己的 Device-Id；
2. 服务器这边，连接一建立就立刻丢过来一个 hello；
3. 设备那边，WebSocket 握手一完成（固件里叫 MG_EV_WS_OPEN），也立刻把自己的 hello 发出去；
4. 服务器收到设备的 hello，把设备登记进在线列表。

两边谁都不用等谁------服务器不等设备的 hello 到了才回话，设备也不等服务器的 hello 到了才开口。这跟我们平时打电话不一样：电话要等对方"喂"一声才说话，这里更像两个人同时推门进来、同时说"早"。好处是省了一个来回的延迟，谁先到都行，后到的把该对齐的信息对齐了就完事。

服务器发过来的 hello 长这样：

{
  "type": "hello",
  "version": 1,
  "transport": "websocket",
  "session_id": "uuid-xxxx",
  "audio_params": {
    "format": "opus",
    "sample_rate": 24000,
    "channels": 1,
    "frame_duration": 40
  }
}

这里面有两样东西值得记住：

• session_id：这趟连接的"身份证号"，后面每一句消息都得带上它，服务器靠它认人；
• audio_params：服务器在告诉设备"我这边音频的规矩是 opus 编码、24kHz、单声道、40 毫秒一帧"，你按这个来。

设备回过来的 hello 结构差不多，但含义是反过来：告诉服务器"我这边上传音频用什么格式、什么采样率"。服务器拿到之后，会用这些参数去创建解码器和编码器------上行怎么解、下行怎么编，全看这一句。

这里藏着一个挺坑的细节：设备报的格式必须是真的。你要是嘴上说"我传的是 opus"，实际塞过来的却是裸 PCM，服务器会真拿 opus 解码器去解，结果就是一片噪声加一堆解码失败。这种问题最难受，因为链路看着是通的，声音就是不对。

让它开口说话：一句话，拆成几百个小包裹

握手完成，设备待命。这时候 AI 想让它说"你好，我是小鸿"，服务器会做这么一串事：

先发一条 tts/start，相当于打个招呼："注意，我要开始说话了，把嘴巴准备好、把播放缓冲清干净。"

{
  "type": "tts", "state": "start", "session_id": "uuid-xxxx",
  "text": "你好，我是小鸿", "index": 0, "audio_codec": "opus"
}

然后，服务器把这句话交给文字转语音（TTS），合成出一长串音频，再切成 40 毫秒一段的 opus 帧，一帧一帧地往下发。这里有个讲究：前 12 帧（差不多半秒）会一股脑先塞过去，让设备肚子里先有点存货，这叫预缓冲------不然网络抖一下，声音就会像老式收音机那样断断续续。

后面剩下的帧就按节奏来：40 毫秒一帧，稳稳地送。全部发完之后，来一句 tts/stop：

{ "type": "tts", "state": "stop", "session_id": "uuid-xxxx", "audio_codec": "opus" }

设备收到这句话，会把缓冲里还没播完的尾巴播完，再闭上嘴。这里也藏了个细节：不能一听到 stop 就立刻闭嘴，否则一句话常常只播了前半句就没了。

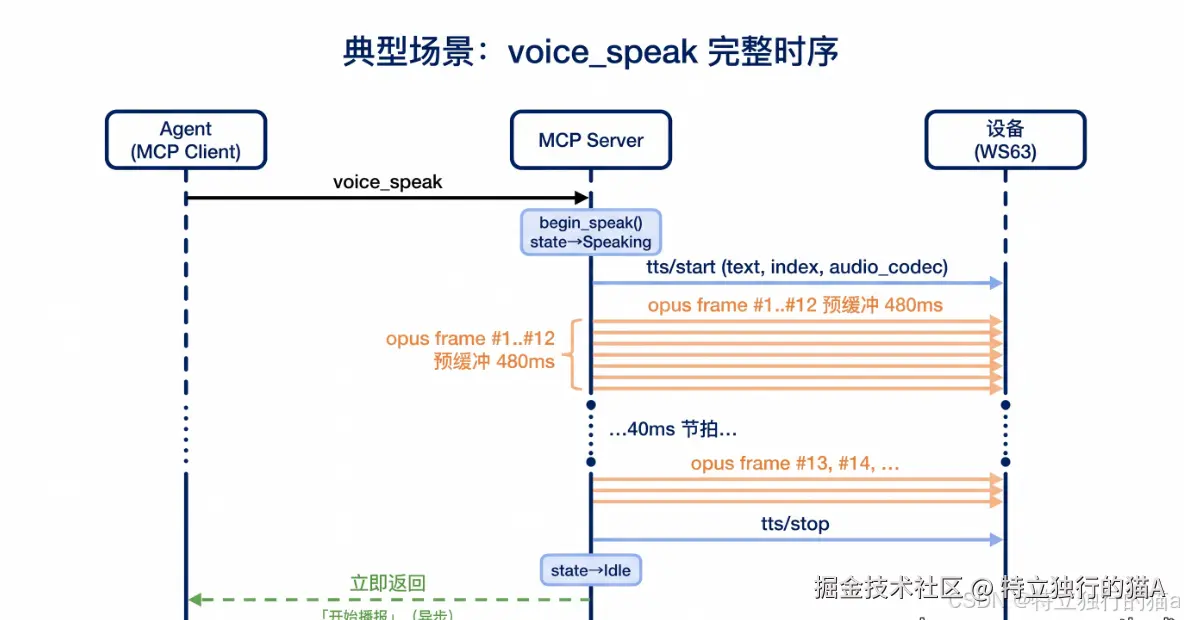

整个过程画成时间线就是这样：

服务器                       设备
  │  tts/start ────────────▶ 清空缓冲，准备
  │  音频帧 1~12 ──────────▶ 预缓冲半秒
  │  音频帧 13 ────────────▶ 40ms 后
  │  音频帧 14 ────────────▶ 40ms 后
  │  ...                    ...
  │  tts/stop ─────────────▶ 播完尾巴，闭嘴

如果你是写程序的人，可能还会关心一件事：AI 那边调用接口，是不是要傻等这几分钟？不用。服务器早就把它做成异步的了------AI 一喊"开始播报"，接口立刻回一句"收到，开始播了"，剩下的事在后台慢慢做。不然一个播报接口挂三五分钟，谁受得了。

让它竖起耳朵：监听分三步走

说话是往外送，听话是往里收。设备听话这件事，协议里用 listen 消息管着，分三步。

第一步叫"唤醒"，设备听到"你好小鸿"，立刻上报一句：

{ "type": "listen", "state": "detect", "session_id": "uuid-xxxx", "text": "你好" }

服务器收到这句，如果设备正闲着，就悄悄把它切到"监听中"状态，把识别缓冲清干净，准备收音频。这就是很多人没注意到的妙处：设备唤醒之后，哪怕没有任何 AI 在主动等它说话，服务器也会自己开始收集声音------等你说完，它直接把识别结果广播给所有连着的 AI。相当于设备自带一个"自动接听"功能。

第二步叫"开始"。多数时候这一步是 AI 主动发起的：AI 调 voice_listen，服务器给设备发一句 listen/start：

{ "type": "listen", "state": "start", "session_id": "uuid-xxxx", "mode": "auto" }

设备收到，开始往服务器传音频，一帧一帧的 opus，跟播报时反过来。

第三步叫"结束"。设备觉得你说完了（靠静音检测），上报一句 listen/stop。服务器把攒下来的音频一次性交给语音识别，把文字结果回给等在门口的那个 AI。

这里值得说一句：谁在等，结果就给谁 。如果是有 AI 主动在等（voice_listen），识别文字就回给它；如果是设备自己唤醒的，没人在等，那就广播出去，让所有 AI 都看一眼------这正好呼应了上面的"自动接听"。

半路想插话：打断这件事，靠一个计数器

生活中最尴尬的场景来了：你正放着一首歌，AI 突然要说一句"重要通知"。歌不能等它放完，得立刻停。协议里怎么处理？

服务器在开始任何一段新播报之前，会先干一件事：检查设备现在在干嘛。

• 如果设备正闲着：没事，直接开始说；
• 如果设备正在听你说话：把那句等着的话作废，发一个 abort 让设备闭嘴；
• 如果设备正在播报别的：也发 abort，把旧声音掐掉。

然后才开始新的播报。

但光靠"发一个停止命令"还不够稳------万一旧播报正在发送的音频帧还没发完，服务器怎么知道"我该停了"？这里有个相当聪明的设计，叫播报代际计数 ，代码里叫 play_seq。

你可以把它理解成一个"话筒编号"：每次有人要开始说话，这个编号就加一。每一段播报开始的时候，服务器记住"我是第几号话筒"。之后每发一帧音频，都检查一下：现在的话筒编号还是不是我那个？如果不是，说明有新的话筒抢走了------立刻停手，剩下的帧不发了。

这个机制的好处是：新播报打断旧播报，旧的那个任务自己默默退出 ，不会傻乎乎地把 tts/stop 也发出去，把新播报的状态给搅黄了。一个计数器，把"谁能说话、谁该闭嘴"安排得明明白白。

屏幕上的字：设备还有块小屏幕

这台设备不光会说话，脸上还有块小 LCD。服务器能通过一条 display 消息，往屏幕上写字、变表情、甚至调音量：

{
  "type": "display", "session_id": "uuid-xxxx",
  "payload": { "text": "正在处理你的问题...", "status": "工作中", "emoji": "😀", "volume": 60 }
}

payload 里的字段全看心情，可以只传一个：

• text：显示在对话区的那行字；
• status：顶部提示栏的状态文字；
• emoji：表情，四个字节以内，一个中文都装不下，但一个 emoji 刚好；
• volume：调音量。注意它不只是画个音量条------设备收到后会真去改扬声器的音量，所以别指望"显示一下"它就完了；
• clear：要不要先清屏。

这就让 AI 能把"我正在干活"这种进度直接怼到用户眼前，不用用户一直盯着聊天窗口。

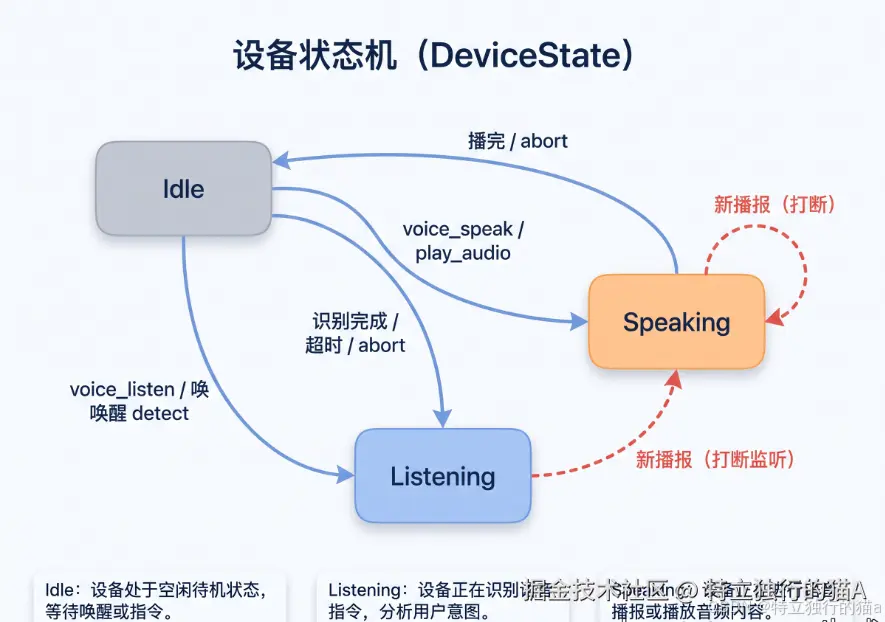

设备的"心情"：一共就三种状态

说了这么多，其实设备在服务器眼里，永远只有三种状态：

• 空闲（Idle）：待命，谁来都能招呼；
• 监听中（Listening）：竖着耳朵收声音，等你说完；
• 播报中（Speaking）：正在说话或放歌。

所有消息本质上都是在三种状态之间推来推去：说句话，从空闲跳到播报中；听完话，从监听中跳回空闲；你插一句嘴，从播报中又跳回播报中（不过是换了个新的话筒编号）。

理解了这个状态机，很多现象就解释得通了：为什么播放音乐时 AI 能插播？因为新播报把状态从"播报中"抢成"播报中"，旧任务凭编号发现自己出局，自动闭嘴。为什么识别超时设备会变回空闲？因为 listen 结束，状态就归位了。

断线了怎么办：重来一次握手

网络这东西，谁也保证不了不断。设备断线之后，服务器这边干净利落：把设备从在线列表里划掉，AI 再喊它，就回一句"没有设备在线"。

设备那边也不含糊，固件里维护着两个小旗子------"连没连上"和"服务器 hello 收到没"，一旦断开，按退避策略自动重连。重连成功后，一切从头来过：重新握手、换一个新的 session_id、重新登记。

这里有个好消息：服务器不挑重连。设备随时断开随时连，不需要记住什么旧会话，重新握个手就又是一条好汉。

写在最后

回过头看，这套协议其实没什么玄机，就是几个朴素的道理：控制走文本、声音走二进制，一条连接保证顺序；见面先握手，互不等；说话要拆包、要预缓冲、要按节拍；听话分三步，谁等给谁；打断靠编号，旧人自动退；状态只有三个，推来推去不迷路；断了就重连，谁也不用记旧账。

它不华丽，但很皮实。也正是这套皮实的约定，让一台几十块钱的小设备，能稳稳地跟千里之外的 AI 对上话------你喊它一声，它应你一句，中间隔着的这几十条消息，就是本文说的这些"接头暗号"。

如果你也在做类似的语音硬件，希望这篇能帮你少踩几个坑。踩坑清单（格式要如实上报、别一听 stop 就闭嘴、音量别只画条不真调、断了记得重连）已经帮你排好队了，拿走不谢。
