three.js地图数学基础(二):Web Mercator

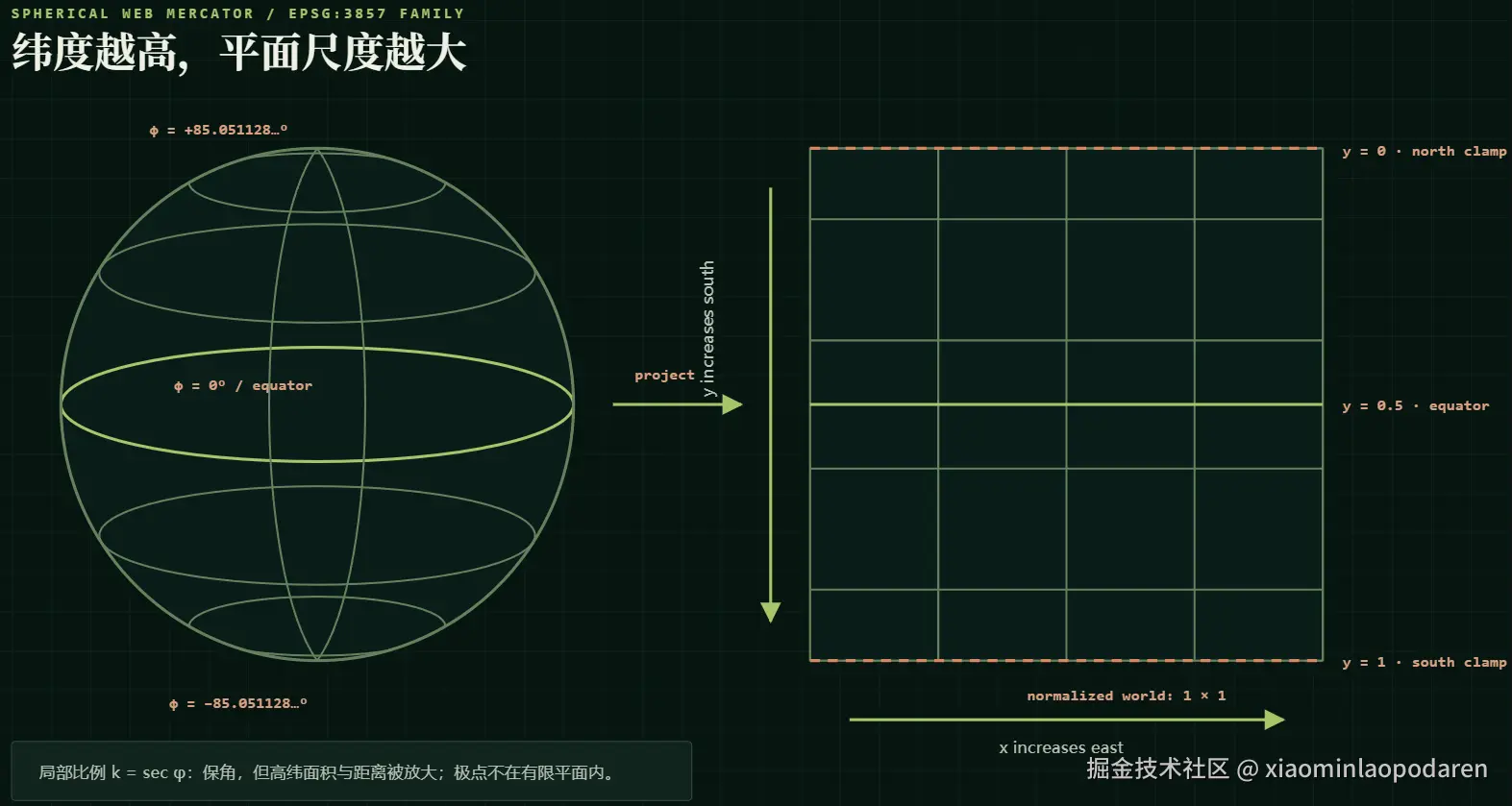

Web Mercator：把经纬网压进单位正方形

矢量瓦片最常见的平面坐标基础是 Web Mercator（在 GIS 行业标准中对应 EPSG:3857，历史上曾使用过 EPSG:900913、EPSG:3785 等标识）。它把经度方向线性映射，把纬度方向按正割函数逐渐拉伸，使局部角度得以保持。代价是面积和距离在高纬度严重放大，而且南北极永远无法映射到有限坐标。

1. 模型和符号

本书采用球面模型，而不是椭球 Mercator：

• λ：经度弧度，范围通常为 [−π,π]；
• φ：纬度弧度；
• R：球体半径；
• (X_m,Y_m)：以米或任意同尺度单位表示的未归一化投影；
• (x,y)：归一化到单位世界的坐标；
• 屏幕/瓦片约定让 y 向南增大。

角度输入来自用户时通常是度。必须先换为弧度：
$$\theta rad\; =\; \theta deg\; \pi 180\; \backslash theta\_\{rad\}=\backslash theta\_\{deg\}\backslash frac\{\backslash pi\}\{180\}$$ θrad=θdeg180π

JavaScript 的 Math.sin、Math.tan、Math.atan 等函数全部接收弧度。

1.1 球面模型与椭球 Mercator 的区别

在地理信息系统中，Mercator 投影有两种主流实现：

1. 椭球 Mercator（如 EPSG:3395）： 严格按照 WGS84 椭球体长短半轴公式计算。推导积分时需引入第一偏心率 $ee$ e，其纵坐标公式为： $Ym=Rln$tan⁡ (π4+φ2) ⋅ ( 1−esin⁡φ1+esin⁡φ ) e/2 Y_m = R \ln \left \\tan\\left(\\frac{\\pi}{4}+\\frac{\\varphi}{2}\\right) \\cdot \\left( \\frac{1 - e\\sin\\varphi}{1 + e\\sin\\varphi} \\right)\^{e/2} \\right Ym=Rlntan(4π+2φ)⋅(1+esinφ1−esinφ)e/2
2. 球面 Web Mercator（EPSG:3857）： 假定地球为完美正球体（半径取 WGS84 长半轴 $R=6,378,137\; mR\; =\; 6,378,137\; \backslash text\{\; m\}$ R=6,378,137 m），直接采用前述简化积分公式。

为什么 Web Mercator 放弃了更精确的椭球模型？

• 计算性能极高： 球面公式省去了偏心率修正项，计算量显著降低，极其适合渲染引擎和客户端进行实时坐标变换；
• 完美正方形切割： 球面模型下，南北边界截断后，整个投影世界是一个严格的 $2\pi R\times 2\pi R2\backslash pi\; R\; \backslash times\; 2\backslash pi\; R$ 2πR×2πR 正方形，非常适合用四叉树（Quadtree）进行逐级切片（XYZ 瓦片）；而椭球模型很难直接导出完美的正方形瓦片结构；
• 定位与测绘的区别： Web 电子地图的核心目标是视觉渲染与交互 而非测绘工程。虽然球面模型会导致最大约 20 公里左右的绝对纬度定位偏移（若不经转换直接对比），但由于所有 Web 瓦片与要素都统一使用这套球面规则，因此在地图上叠加矢量数据时，相对位置完全对齐，不存在视觉错位。

2. 经度为什么是线性的

Mercator 圆柱投影把赤道方向展开为直线。经度相差 2π 正好绕球一周，所以最自然的未归一化横坐标为：
$$Xm=R\lambda \; X\_m=R\backslash lambda$$ Xm=Rλ

将 λ=-π 平移到 0，再除以完整周长 2π，得到单位世界横坐标：
$$x=\; \lambda +\pi 2\pi \; \backslash boxed\{x=\backslash frac\{\backslash lambda+\backslash pi\}\{2\backslash pi\}\}$$ x=2πλ+π

于是：

• −180° → x=0；
• 0° → x=0.5；
• +180° → x=1。

公式本身不必截断经度。λ>π 或 λ<−π 会自然产生 [0,1] 外的 x，后续由 wrap 记录重复世界。这一点对跨反经线的连续平移很重要。

3. 纬度公式从哪里来

3.1 保角条件

球面上一小段纬线在东西方向的实际长度随纬度缩短。纬度为 φ 时，平行圈半径为 R cosφ，因此经度微分 dλ 对应的地表长度为：
$$dsx=Rcos\phi \hspace{0.17em}d\lambda \; ds\_x=R\backslash cos\backslash varphi\backslash ,d\backslash lambda$$ dsx=Rcosφdλ

南北方向的纬度微分长度为：
$$dsy=R\hspace{0.17em}d\phi \; ds\_y=R\backslash ,d\backslash varphi$$ dsy=Rdφ

投影横向微分为 dX_m=R dλ。若希望局部东西、南北使用同一放大比例，纵向投影必须满足：
$$dYm\; R\hspace{0.17em}d\phi \; =\; dXm\; Rcos\phi \hspace{0.17em}d\lambda \; =\; 1cos\phi \; \backslash frac\{dY\_m\}\{R\backslash ,d\backslash varphi\}\; =\; \backslash frac\{dX\_m\}\{R\backslash cos\backslash varphi\backslash ,d\backslash lambda\}\; =\; \backslash frac\{1\}\{\backslash cos\backslash varphi\}$$ RdφdYm=RcosφdλdXm=cosφ1

因此：
$$dYm=Rsec\phi \hspace{0.17em}d\phi \; dY\_m=R\backslash sec\backslash varphi\backslash ,d\backslash varphi$$ dYm=Rsecφdφ

对纬度积分：
$$Ym=R\int sec\phi \hspace{0.17em}d\phi =Rln\mid sec\phi +tan\phi \mid +C\; Y\_m=R\backslash int\backslash sec\backslash varphi\backslash ,d\backslash varphi\; =R\backslash ln|\backslash sec\backslash varphi+\backslash tan\backslash varphi|+C$$ Ym=R∫secφdφ=Rln∣secφ+tanφ∣+C

取赤道 φ=0 时 Y_m=0，可得 C=0。利用恒等式：
$$sec\phi +tan\phi =tan\; (\pi 4+\phi 2)\; \backslash sec\backslash varphi+\backslash tan\backslash varphi\; =\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\}\{2\}\backslash right)$$ secφ+tanφ=tan(4π+2φ)

得到经典球面 Mercator 纵坐标：
$$Ym=Rlntan\; (\pi 4+\phi 2)\; Y\_m=R\backslash ln\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\}\{2\}\backslash right)$$ Ym=Rlntan(4π+2φ)

3.2 从向北为正改为向南为正

数学投影的 Y_m 向北增大；XYZ 瓦片和屏幕坐标却从北向南编号。完整世界在横向的跨度为 2πR，将赤道放在 y=1/2 并翻转轴：
$$y=12-\; lntan\; (\pi 4+\phi 2)\; 2\pi \; \backslash boxed\{\; y=\backslash frac\{1\}\{2\}\; -\backslash frac\{\backslash ln\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\}\{2\}\backslash right)\}\{2\backslash pi\}\; \}$$ y=21−2πlntan(4π+2φ)

赤道上 tan(π/4)=1，ln1=0，所以 y=0.5。

在代码实现（如 JavaScript）中，利用双曲函数恒等式 $ln(sec\phi +tan\phi )=atanh(sin\phi )\backslash ln(\backslash sec\backslash varphi\; +\; \backslash tan\backslash varphi)\; =\; \backslash text\{atanh\}(\backslash sin\backslash varphi)$ ln(secφ+tanφ)=atanh(sinφ)，该公式可进一步表达为：
$$y=12-\; atanh(sin\phi )2\pi \; \backslash boxed\{\; y\; =\; \backslash frac\{1\}\{2\}\; -\; \backslash frac\{\backslash text\{atanh\}(\backslash sin\backslash varphi)\}\{2\backslash pi\}\; \}$$ y=21−2πatanh(sinφ)

工程优势： 使用 Math.atanh(Math.sin(phi)) 相比传统的 Math.log(Math.tan(...))，减少了一次加法、一次除法与多次三角函数嵌套，在计算机浮点运算中拥有更好的指令性能和数值稳定性。

4. 为什么必须截断纬度

当 φ→π/2 时，tan(π/4+φ/2)→∞，投影纵坐标也趋向无穷。南极同理。因此不可能把两个极点放进有限正方形。

XYZ 瓦片选择的截止纬度，使投影纵坐标刚好达到横向半周，即 normalized y=0 或 1。令北边界 y=0：
$$lntan\; (\pi 4+\; \phi max\; 2\; )\; =\pi \; \backslash ln\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\_\{max\}\}\{2\}\backslash right)=\backslash pi$$ lntan(4π+2φmax)=π

由反函数（下一节证明）可得：
$$\phi max\; =arctan(sinh\pi )\; \backslash varphi\_\{max\}=\backslash arctan(\backslash sinh\backslash pi)$$ φmax=arctan(sinhπ)

换成角度：
$$\phi max\; =85.0511287798066\circ \; \backslash boxed\{\backslash varphi\_\{max\}=85.0511287798066^\backslash circ\}$$ φmax=85.0511287798066∘

任何更北或更南的输入都必须先截断到 ±φmax，否则会得到超出有限世界的数值，靠近极点时还可能出现 Infinity。

截断不是"修复错误坐标"，而是这套平面瓦片模型的定义域。若产品必须展示极点，应选择地球/极区投影，而不是继续扩大 Web Mercator。

工程截断时机： 在代码实现中，截断必须在传入任何三角函数计算之前（或紧随度转弧度之后）完成：

// 正确：先做范围约束，再进入三角函数，防止 ±90° 计算抛出 Infinity/NaN
const clampedLat = Math.max(-85.0511287798066, Math.min(85.0511287798066, lat));
const phi = (clampedLat * Math.PI) / 180;

5. 逆投影推导

横坐标直接变形：
$$\lambda =2\pi x-\pi \; \backslash boxed\{\backslash lambda=2\backslash pi\; x-\backslash pi\}$$ λ=2πx−π

对于纬度，令：
$$a=\pi (1-2y)a=\backslash pi(1-2y)$$ a=π(1−2y)

由正向公式可知：
$$a=lntan\; (\pi 4+\phi 2)\; a=\backslash ln\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\}\{2\}\backslash right)$$ a=lntan(4π+2φ)

指数化后：
$$ea=tan\; (\pi 4+\phi 2)\; e^a=\backslash tan\backslash left(\backslash frac\{\backslash pi\}\{4\}+\backslash frac\{\backslash varphi\}\{2\}\backslash right)$$ ea=tan(4π+2φ)

可写成常见反式：
$$\phi =2arctan(ea)-\pi 2\backslash varphi=2\backslash arctan(e^a)-\backslash frac\{\backslash pi\}\{2\}$$ φ=2arctan(ea)−2π

利用 atan(sinh a) 与上式等价，得到数值实现更直接的形式：
$$\phi =arctan\; (sinh(\pi (1-2y)))\; \backslash boxed\{\backslash varphi=\backslash arctan\backslash left(\backslash sinh\backslash left(\backslash pi(1-2y)\backslash right)\backslash right)\}$$ φ=arctan(sinh(π(1−2y)))

最后把 λ/φ 从弧度乘 180/π 转回度。

6. 两组可手算的检查

6.1 原点检查

输入 (0°,0°)：
$$x=\; 0+\pi 2\pi \; =0.5\; x=\backslash frac\{0+\backslash pi\}\{2\backslash pi\}=0.5$$ x=2π0+π=0.5
$$y=12-\; lntan(\pi /4)2\pi \; =12-\; ln12\pi \; =0.5\; y=\backslash frac12-\backslash frac\{\backslash ln\backslash tan(\backslash pi/4)\}\{2\backslash pi\}\; =\backslash frac12-\backslash frac\{\backslash ln1\}\{2\backslash pi\}=0.5$$ y=21−2πlntan(π/4)=21−2πln1=0.5

所以结果必须精确 为 (0.5,0.5)。若不是，最常见原因是把角度直接传给三角函数，或忘记 y 轴翻转。

6.2 上海检查

输入：
$$(\; \lambda deg\; ,\; \phi deg\; )=(121.4737,31.2304)\; (\backslash lambda\_\{deg\},\backslash varphi\_\{deg\})=(121.4737,31.2304)$$ (λdeg,φdeg)=(121.4737,31.2304)

投影结果约为：
$$(x,y)=(0.8374269444444444,\hspace{0.25em} 0.40860372471489265)(x,y)=(0.8374269444444444,\backslash ;0.40860372471489265)$$ (x,y)=(0.8374269444444444,0.40860372471489265)

将这两个值送入逆投影，应恢复：
$$(121.4737\circ ,31.2304\circ )(121.4737^\backslash circ,31.2304^\backslash circ)$$ (121.4737∘,31.2304∘)

双精度往返误差应远小于 10⁻⁹°。这里检验的是公式与实现的一致性，不代表地面测量精度达到纳米级。

7. 失真如何影响瓦片引擎

Mercator 的局部线性放大比例为：
$$k=sec\phi =\; 1cos\phi \; k=\backslash sec\backslash varphi=\backslash frac\{1\}\{\backslash cos\backslash varphi\}$$ k=secφ=cosφ1

赤道 k=1；纬度 60° 时 k=2。这意味着投影平面上一段固定长度对应的真实地表距离随纬度变化。它会影响：

• "每像素多少米"的计算；
• 以米定义的建筑高度或线宽；
• 相机高度与缩放级别之间的换算；
• 距离标尺。

但瓦片寻址仍在 normalized Mercator 中进行。不要为了修正米制失真而改变 x/y 或 XYZ 规则；应该在需要物理尺度的模块中显式加入纬度比例。

7.1 归一化坐标向像素/瓦片坐标的映射

归一化坐标 $(x,y)\in$0,1(x,y) \in 0, 1 (x,y)∈0,1 是跨缩放级别的统一表达。在特定缩放级别（Zoom Level $ZZ$ Z）及瓦片像素尺寸 $SS$ S（通常为 256px 或 512px）下，坐标换算公式为：

• 世界像素坐标： $px=x\cdot S\cdot 2Zpx\; =\; x\; \backslash cdot\; S\; \backslash cdot\; 2^Z$ px=x⋅S⋅2Z $py=y\cdot S\cdot 2Zpy\; =\; y\; \backslash cdot\; S\; \backslash cdot\; 2^Z$ py=y⋅S⋅2Z

• 瓦片索引 (Tile X / Tile Y)： $TileX=\lfloor x\cdot 2Z\rfloor TileX\; =\; \backslash lfloor\; x\; \backslash cdot\; 2^Z\; \backslash rfloor$ TileX=⌊x⋅2Z⌋ $TileY=\lfloor y\cdot 2Z\rfloor TileY\; =\; \backslash lfloor\; y\; \backslash cdot\; 2^Z\; \backslash rfloor$ TileY=⌊y⋅2Z⌋

8. 实现契约

数学模块应满足：

1. projectLngLat 接收度，输出无量纲 normalized Mercator；
2. 纬度在三角函数之前截断；
3. 经度不自动折返，以保留连续世界信息；
4. unprojectMercator 接收 normalized 数值，输出度；
5. 模块不依赖 DOM、Three.js、瓦片缓存或当前相机；
6. 返回值不可变，避免检查器或渲染代码意外改写共享结果。

下一篇教程将把这些公式写成一个依赖为零的 ES 模块，并用原点、上海和边界输入逐项核对。

---
