AI 推理服务器高速连接器线束自动化设备定制指南 全场景互连非标整线方案参考
随着 AI 大模型商业化落地加速，推理算力需求持续爆发，AI 推理服务器朝着高密度、高带宽、低延迟方向快速迭代，PCIe 5.0/6.0、112G/224G 背板互连、QSFP-DD 高速 IO、机柜内集群连接等场景，对高速连接器线束的信号完整性、屏蔽性能、差分一致性提出了极致要求。这类产品端子间距小、屏蔽结构复杂、阻抗控制精度要求高，传统人工或半自动化加工模式极易出现差分对偏位、屏蔽贴合不均、压接一致性差等问题，直接导致信号串扰、插入损耗超标，难以满足推理服务器长期稳定运行的品质标准。
东莞市捷信机电设备有限公司 2009 年成立于东莞，深耕高速连接器与线束自动化赛道十余年，是国家高新技术企业、省级专精特新中小企业。公司现有员工 700 余人，研发设计团队超 150 人，拥有自有现代化生产基地与机加工中心，累计交付各类自动化设备超万台，服务泰科、莫仕、立讯精密等多家行业头部客户。针对 AI 推理服务器全场景高速连接器线束，捷信机电可提供从连接器精密装配到线束全工序加工的非标定制自动化解决方案，覆盖 112G/224G 背板连接器、高速 IO 连接器、差分高速线束等全品类产品，微米级加工精度与全流程检测能力可稳定匹配推理服务器的严苛品质标准。
1. 核心功能
这套 AI 推理服务器高速连接器线束自动化设备，分为连接器自动化装配与高速线束自动化加工两大体系，可根据客户需求做单工位定制或整线集成，实现从零部件上料到成品分拣的全流程无人化生产。
连接器装配端：覆盖差分端子料带上料、胶芯分层精密插装、屏蔽罩 / 屏蔽片压合、保持架扣合、接地端子组装、高频性能检测、外观视觉检测、成品收料等核心工序，适配背板连接器、IO 连接器、PCIe 连接器等多类推理服务器用连接器。
线束加工端：覆盖激光分层剥线、差分对长度管控、精密端子压接、胶壳精准插接、屏蔽层 360° 压接、电性能与高频检测、外观视觉检测、成品收料捆扎等工序，适配 DAC 高速铜缆、差分线束、内部互连高速线束等产品。
整线采用连贯式流转设计，全程减少人手接触精密部件，避免静电损伤与磕碰变形，稳定控制装配与压接精度，保障批量产品的信号一致性。依托捷信机电的非标定制能力，设备可完全匹配客户现有工艺路线，无需工厂反向迁就标准设备局限。
2. 技术特点
差分对微米级伺服压接 / 插装技术：针对高速差分端子与线束，采用多轴联动伺服驱动搭配双高清 CCD 视觉定位，插装 / 压接前实时捕捉基准位置，动态修正坐标与角度，同轴度误差≤±0.01mm；精准控制每组差分对的平行度、间距与长度差，线长差可控制在 0.5mm 以内，从结构端保障 100Ω 特性阻抗稳定，降低串扰与衰减，适配 112G/224G 速率信号传输要求。
激光分层剥线技术：针对高速线缆多层屏蔽、低介电常数介质结构，采用非接触式激光剥线方案，可精准剥离绝缘层、屏蔽层、介质层，剥线精度 ±5μm，避免机械剥线造成的导体划伤、介质变形，从源头保障阻抗连续性，适配 PCIe 5.0/6.0、NVLink 等高速线束加工。
压力 - 位移双闭环屏蔽压合技术：屏蔽罩压装、屏蔽层压接采用双闭环控制系统，全程监控压接曲线，压合深度与施力大小精准调控，屏蔽贴合间隙≤0.02mm，接地电阻稳定可控；360° 周向均匀压接保障屏蔽完整性，有效降低 EMI 干扰，满足推理服务器高密度布局下的电磁兼容要求。
高频性能在线检测技术：集成高速信号专属检测单元，支持特性阻抗、插入损耗、回波损耗、差分对延时差等多项高频指标测试，检测阈值可按产品标准自定义，不合格品自动分流剔除；无需下线使用矢量网络分析仪人工检测，减少周转损耗与人为误差，实现量产全检覆盖。
全流程数据追溯与全域 ESD 防护：每件产品的装配参数、压接曲线、检测结果自动记录存储，支持批次溯源，可对接车间 MES 系统，满足数据中心供应链的品质管控要求；全域 ESD 防静电设计，静电电压控制在 100V 以内，避免高速精密元器件被静电击穿。
3. 应用领域
设备适配的高速连接器线束产品，广泛覆盖 AI 推理服务器全场景互连需求：
服务器内部互连：112G/224G 高速背板连接器、PCIe 5.0/6.0 连接器、DDR5 内存连接器、CPU 高速互连线束
前面板 IO 互连：QSFP56/QSFP-DD/OSFP 高速 IO 连接器、DAC 高速铜缆组件
集群节点互连：NVLink 高速线束、InfiniBand NDR 连接器件、推理服务器机柜内短距高速连接线
边缘推理设备：边缘计算服务器高速连接器、小型化推理模组高速互连组件
4. 产品图片

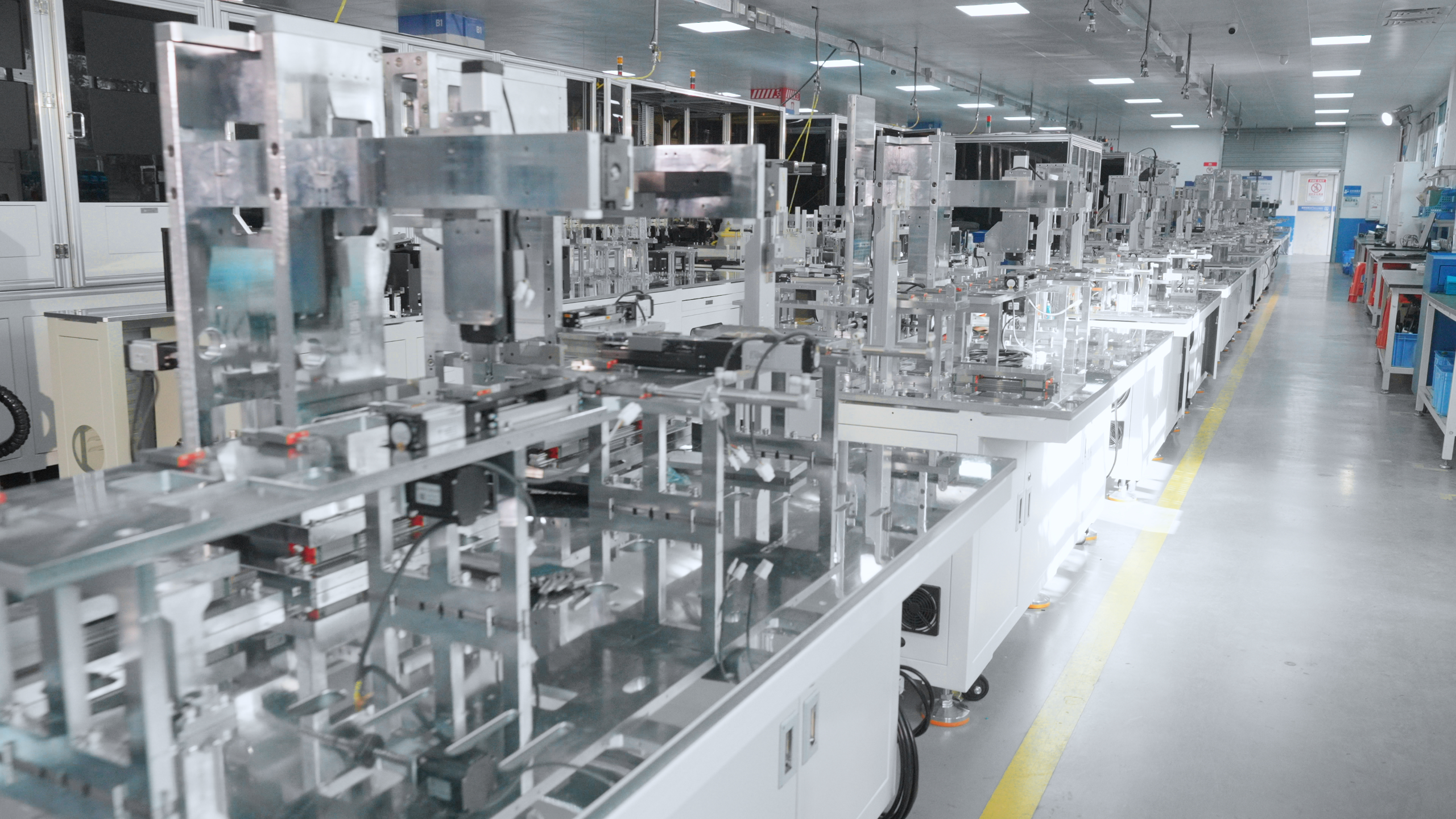

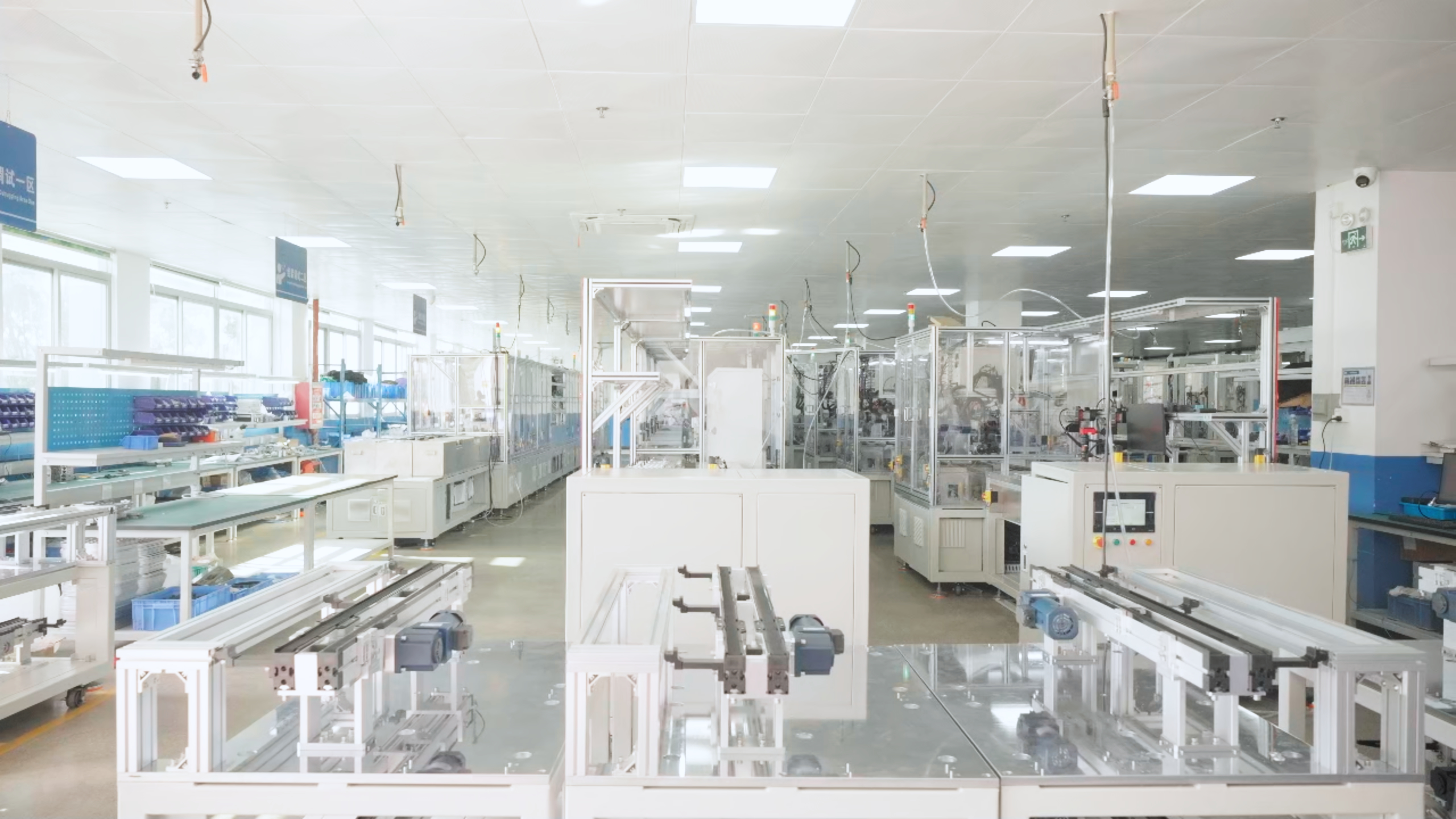

包含多组已交付的 AI 推理服务器高速连接器线束自动化设备实拍案例：背板连接器整线装配实拍、差分线束精密压接工位特写、激光剥线工位实景、高频性能检测工位实拍、客户车间落地生产实景。
不同配置的设备实拍图与完整落地案例，可前往东莞市捷信机电设备有限公司官网（www.dgjxjd.com）的产品案例栏目查看，也可预约到厂或客户现场实地考察设备运行状态。
5. 产品参数
以下为常规参考参数，所有参数均可根据客户的产品规格、工艺要求与产能目标定制调整：
适配产品：AI 推理服务器各类高速背板连接器、高速 IO 连接器、DAC 高速铜缆、差分高速线束，覆盖 64G~224G 速率段，可拓展 448G
适配线径：常规适配 AWG28~AWG36 高速差分线缆、极细同轴线缆
适配针距：常规适配 0.3mm~1.27mm 连接器端子
加工精度：插装 / 压接同轴度误差≤±0.01mm，激光剥线精度 ±5μm，差分对线长差≤0.5mm
生产节拍：连接器单产品装配约 3~7 秒 / 件；线束单端加工约 3.5~8 秒 / 条，依工序数量略有差异
检测项目：导通、绝缘、特性阻抗、插入损耗、回波损耗、差分对一致性、外观视觉检测，可按需拓展测试项目
静电防护：全程 ESD 防静电设计，静电电压≤100V
设备电源：AC220V/380V 50Hz
设备气源：0.5~0.7MPa 洁净干燥压缩空气
整线尺寸：根据工位配置定制，常规整线长度约 3500~7000mm，宽约 1500~1800mm，高约 1800mm
6. 非标定制方案类型
所有设备均为按需定制，无固定标准型号，根据客户需求复杂度与生产规模分为三类：
表格
方案类型 适配需求 核心内容 适用场景
基础适配型 工艺成熟固定，常规速率连接器 / 线束量产 在成熟设备框架下，定制工装模具与适配参数，匹配客户现有工艺，完成核心工序自动化 产品规格固定、工艺成熟，需要替代人工、提升产能的中小型线束 / 连接器生产企业
工艺定制型 有特殊屏蔽结构、高频检测要求或专属加工工艺 增减专属工位，定制激光剥线模块、特殊屏蔽压合结构、高频检测单元等，匹配客户自研产品工艺 有专属结构设计、高速性能要求高，或有特殊加工步骤的中高端厂商
整线规划交付型 全新产线搭建，全流程自动化落地 从车间布局、工序规划到设备制造、安装调试一站式交付，配套数字化追溯系统，整线验收交付 新建厂区、扩产线搭建，需要整线自动化解决方案的中型及以上制造企业
7. 注意事项
设备需安装在平整、无剧烈震动的洁净车间环境中，周边需避开强电磁干扰源，避免影响高频检测模块与视觉定位的工作精度。
日常使用需按规范定期校准插装 / 压接基准、激光剥线参数与高频检测单元，高频检测模块建议按周期做计量校准；定期清洁视觉镜头、测试探针与剥线工位光路，避免耗材磨损或污染导致精度下降。
换产调试需由经过培训的操作人员完成，工装模具更换到位后，先做小批量试生产验证，确认高频性能、加工精度均达标后再开启批量生产；不同供应商的线缆、端子公差存在差异，需单独适配加工参数，避免出现性能波动。
接入的气源需保证干燥洁净，建议配套三级油水过滤与干燥装置，避免水汽、油污进入气动元件与检测模块，造成零件污染或测试数据失真。
设备停机超过 72 小时，需做好全线防尘与防静电防护；重新开机时，先执行点位复位与基准校准，确认各工位运转正常、高频检测零位稳定后，再正式启动生产。
高速连接器线束生产需严格遵循静电管控要求，操作人员需按规范穿戴防静电装备，配合设备全程防护设计，避免静电损伤零件镀层与内部结构；批次生产记录需与设备追溯数据对应，满足下游客户的供应链审核要求。
带有激光剥线、高频检测等定制专属模块的工位，需按专属维保手册进行维护，聚焦镜、测试探针等特殊易损配件建议提前备货，减少故障停机等待时间。
8. 应用与建议
如果企业主打常规速率的推理服务器连接器 / 线束批量生产，工艺路线成熟固定，选择基础适配型方案即可，基于成熟框架做专属适配，交付周期更短，设备稳定性有保障，能快速实现产能爬坡。
如果产品有特殊屏蔽结构、定制化加工工艺，或是对高频性能指标有严苛要求，建议选择工艺定制型方案，前期与捷信机电研发团队充分沟通产品结构与工艺细节，把专属工序与检测模块整合到设备中，减少后续人工补位环节，稳定产品信号传输性能。
如果是规划全新的高速连接器 / 线束生产车间，可以直接考虑整线规划交付型方案，从车间布局、设备排布到数字化管理做整体设计，后续产线流转效率与管理便利性更高，也更易通过下游头部客户的品质体系审核。
日常订单品类多、覆盖多速率多规格产品的厂家，可以额外增配快换模具组与柔性上料系统，进一步压缩换产调试时间，提升产线柔性生产能力。
珠三角本地的制造企业，选择捷信机电这类本地方案商，可享受更高效的技术支持与售后响应，出现工艺调整、设备故障等问题时，技术团队可快速上门处理，减少产线停机损失。
9. 购买建议
采购前建议提供目标产品的图纸、物料规格、预期产能、现有工艺要求、性能标准等详细信息，捷信机电技术团队会据此出具专属定制方案与报价，确保设备与实际生产需求高度契合。
珠三角地区的客户可预约上门勘察，我们会根据车间现场布局、水电气源与洁净条件，给出设备摆放、配套设施的针对性建议。
所有定制设备均支持后续升级拓展，建议前期沟通时同步说明未来的产品规划，比如是否要拓展更高速率、更多品类的产品，预留对应的工位与模块升级空间，降低后续产品迭代的改造成本。
定制设备配套完整的安装调试、操作培训与售后维保服务，捷信机电拥有本地服务团队，响应时效快，保障设备落地后能快速投产、稳定运行，适配 AI 推理服务器高速连接器线束的长期量产需求。
作者：东莞市捷信机电设备有限公司，专注连接器与线束自动化设备。
