096、STM32项目分享开源:蓝牙智能手环

目录

一、项目成品图片

二、项目功能简介

1.主要器件组成

2.功能详解介绍

三、项目原理图设计

四、项目PCB硬件设计

项目PCB图

五、项目程序设计

六、项目实验效果 ​编辑

七、项目包含内容

一、项目成品图片

哔哩哔哩视频链接:

https://www.bilibili.com/video/BV1QMMr64Exd/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

二、项目功能简介

1.主要器件组成

本本设计由STM32F103C8T6单片机+蓝牙电路+OLED屏幕电路+MAX30102心率血氧传感器电路+ADXL345传感器电路+ds1302时钟模块+电源电路组成。

2.功能详解

1、健康检测:MAX30102心率血氧传感器检测心率血氧是否正常、ADXL345传感器检测运动步数。

2、屏幕显示:OLED屏幕显示当前时间、心率、血氧、运动步数。

3、时间校准:可通过app校准手环时间

4、远程控制:通过蓝牙连接手机APP,APP可以查看当前环境信息数据。

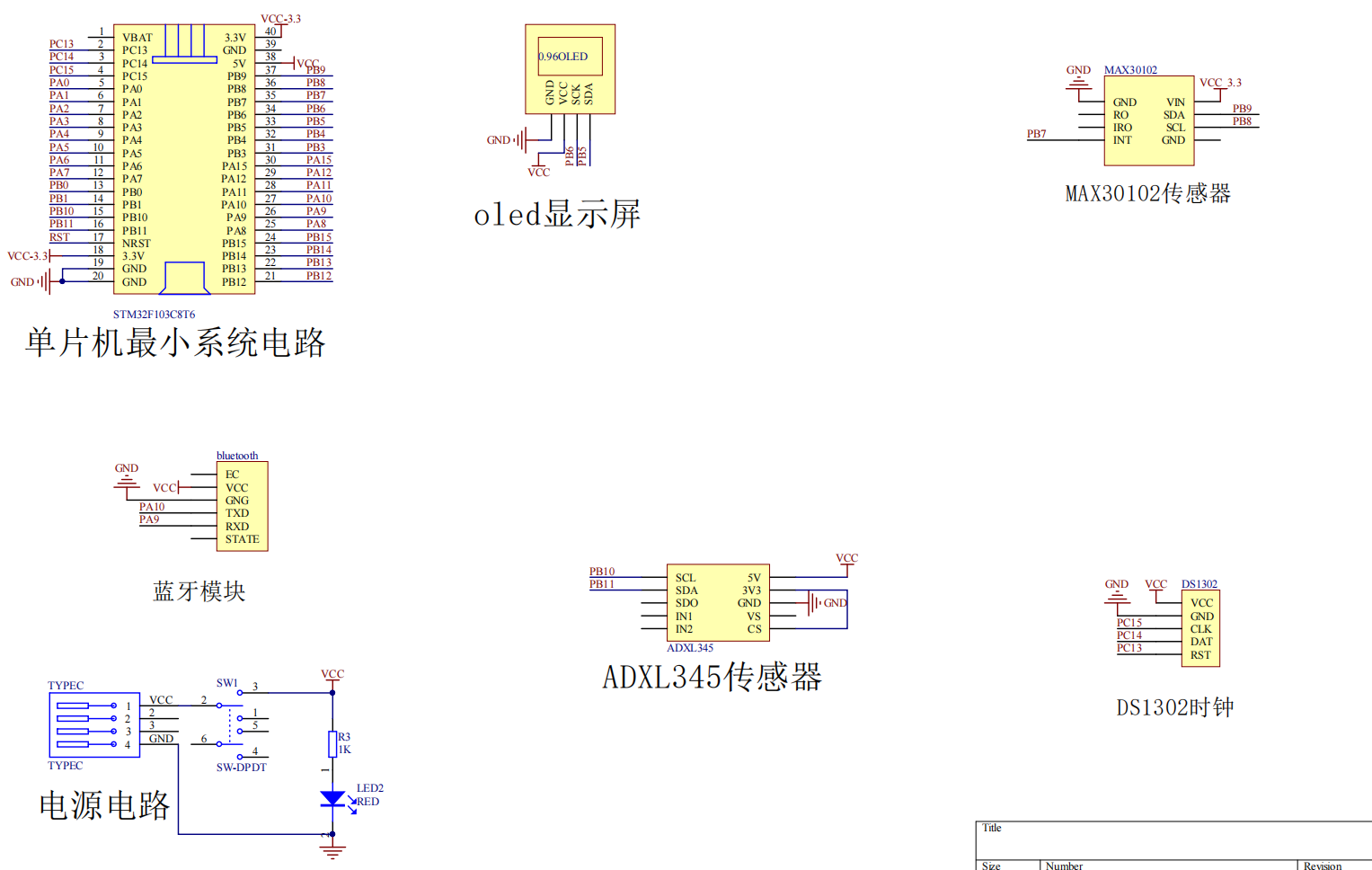

三、项目原理图设计

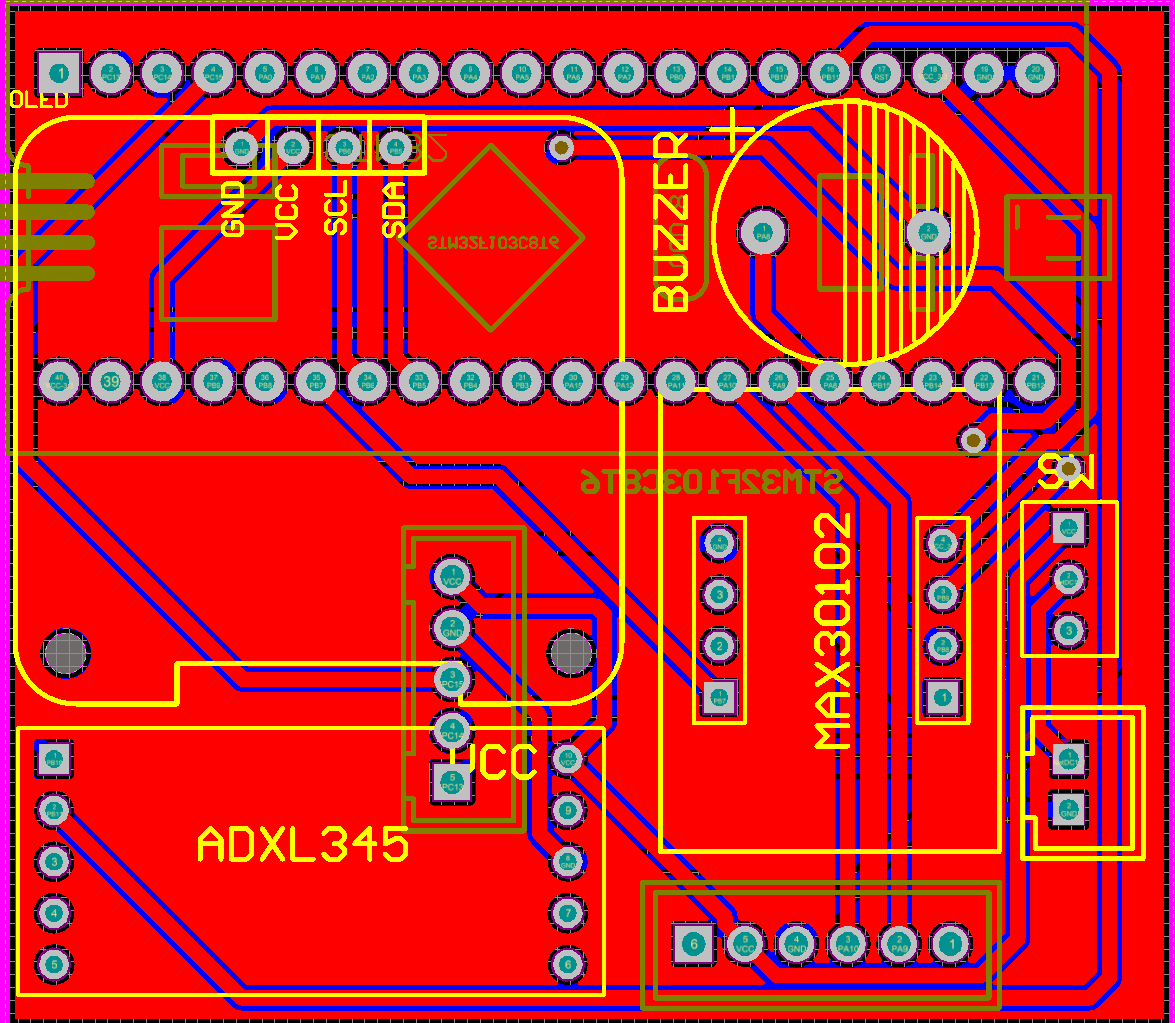

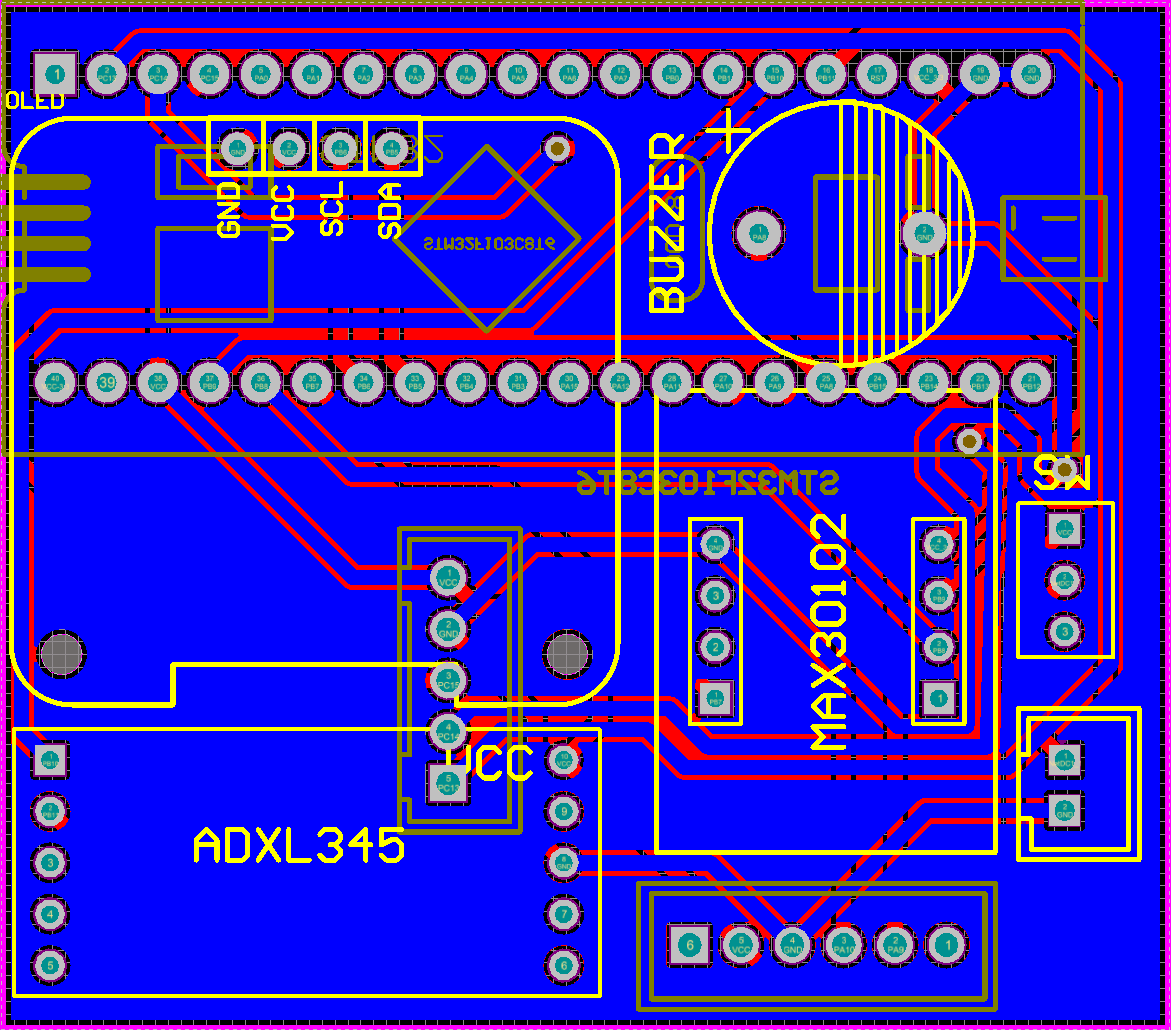

四、项目PCB硬件设计

五、项目程序设计

复制代码
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "oled.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "ADXL345/adxl345.h"
#include "MAX30102/max30102.h"
#include "MAX30102/algorithm.h"
#include "IIC/myiic.h"
#include "MYDATA/mydata.h"
#include "HC05/hc05.h"
#include "DS1302/ds1302.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32蓝牙智能手环
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	uint16_t xueya;//
	uint16_t stateee;//
	uint16_t bushu;//
	uint16_t heart;//
	uint16_t blood;//
	uint16_t value;//
}SensorModulesValue;

typedef struct
{
	uint16_t heartTV;//
	uint16_t bloodTV;//
	uint16_t xueyaTV;//
}SensorThresholdValue;

typedef struct
{
	uint8_t BSFlag;
	uint8_t BEEPFlag;

	uint8_t LEDFlag;

	uint8_t BB1Flag;
	uint8_t BB2Flag;
	uint8_t BB3Flag;
	uint8_t BB4Flag;
	uint8_t stateeeFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		ADXL345_Init();//ADXL345初始化
			InitClock();//时钟初始化
			ReadDS1302Clock();//时钟初始化
			max30102_init();//max30102初始化

			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);

			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();


			delay_ms(100);

	}
 }

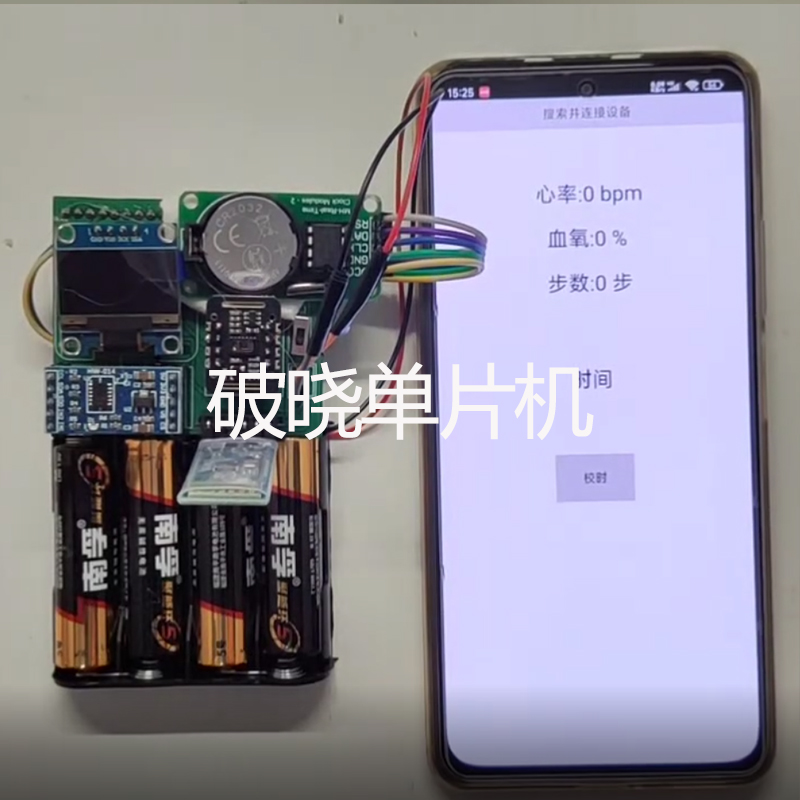

六、项目实验效果 ​

​

七、项目包含内容

​​
